Type de produit	Climatiseur réversible avec pompe à chaleur et production d'eau chaude sanitaire
Marque	Panasonic
Modèle	WHUD05JE5
Unité intérieure	Oui
Unité extérieure	Oui, fournie
Fonctions principales	Chauffage, refroidissement, production d'eau chaude sanitaire (ECS)
Modes spéciaux	Puissant, Silence, Forçage ECS, Forçage chauffage de secours, Dégivrage forcé, Programmation horloge hebdomadaire
Alimentation	Monophasé 230V / 50Hz (estimation standard)
Puissance frigorifique	Environ 5 kW (estimation pour modèle 05)
Puissance calorifique	Environ 6 kW (estimation)
Réfrigérant	R32 (typique Panasonic récent)
Dimensions unité intérieure (LxHxP)	Environ 800 x 300 x 250 mm (estimation)
Poids unité intérieure	Environ 12 kg (estimation)
Dimensions unité extérieure (LxHxP)	Environ 850 x 650 x 300 mm (estimation)
Poids unité extérieure	Environ 45 kg (estimation)
Écran de contrôle	Oui, écran LCD sur télécommande
Télécommande	Oui, avec verrouillage enfant et mot de passe
Programmation	Horloge hebdomadaire jusqu'à 6 programmes par jour
Gestion des zones	Jusqu'à 2 zones de température
Entretien	Nettoyage régulier des filtres à air
Sécurité	Verrouillage télécommande, réinitialisation des codes erreurs, arrêt forcé des fonctions en cas de conflit
Installation	Nécessite une installation par un professionnel
Réparabilité	Pièces détachées disponibles via service agréé Panasonic

FOIRE AUX QUESTIONS - WHUD05JE5 PANASONIC

Comment régler la température de consigne ?

Utilisez les touches fléchées sur la télécommande pour augmenter ou diminuer la température. La consigne s'affiche à l'écran.

Comment activer le mode Puissant ?

Dans le menu rapide, sélectionnez l'icône 'Puissant'. Le mode démarre environ 1 minute après activation. Il permet d'atteindre plus rapidement la consigne de chauffage ou refroidissement.

Comment programmer l'arrêt différé ?

Accédez à la programmation horloge via le menu. Sélectionnez 'Programmation horloge', puis réglez l'heure et choisissez ARRÊT. Validez avec la touche OK.

Que faire si un code erreur s'affiche ?

Arrêtez toutes les unités. Dans le menu, sélectionnez 'Réinitialisation des codes erreurs'. Confirmez pour restaurer les réglages précédents. Si l'erreur persiste, contactez un professionnel.

Comment verrouiller la télécommande ?

Dans le menu, sélectionnez 'Verrouillage télécommande'. Confirmez 'Oui'. Pour déverrouiller, appuyez sur n'importe quelle touche et entrez le mot de passe à 4 chiffres. Le mot de passe par défaut est 1234 (ou réinitialisable).

Comment forcer la production d'eau chaude sanitaire ?

Dans le menu rapide, sélectionnez l'icône 'Forcer ECS'. Validez. Le ballon d'eau chaude se réchauffe en priorité. Cette fonction est désactivée si le mode 'Forcer chauffage' est actif.

Comment activer le mode Silencieux ?

Dans le menu rapide, sélectionnez l'icône 'Silence'. Le ventilateur tourne au ralenti pour réduire le bruit. Le mode démarre environ 1 minute après activation.

Que signifie 'Désactivé en raison du fonctionnement Marche' ?

Ce message apparaît lorsque vous tentez d'activer une fonction de forçage (chauffage ou ECS) alors que l'unité est déjà en marche. Arrêtez l'unité avant d'activer le forçage.

Comment programmer un chauffage d'appoint pour une zone spécifique ?

Si votre système a 2 zones, dans la programmation horloge, réglez séparément la température de la zone 1 et de la zone 2. Répétez la procédure pour chaque zone.

Que faire en cas d'oubli du mot de passe de verrouillage ?

Sur l'écran ARRÊT, appuyez simultanément sur les touches fléchées haut et bas pendant 5 secondes. L'écran affiche 'Reset'. Sélectionnez 'Reset' pour réinitialiser le mot de passe.

MODE D'EMPLOI WHUD05JE5 PANASONIC

Consignes d'installation jointes.

Numéro de série et année de production, veuillez vous référer à la plaque signalétique.

Avaykaotikn Aetoupyia DHW

IoXupo AOpuBo

Force heater (Avaykaotikn Aetoupyia θεμντηρα)

H Avaykaotikn 1eitoupyia DHW eivai aTevepyoToinuev n otav n Avaykaotikn 1eitoupyia Oepuavtnpa eivai evpeyotoinuev n. - Otav n Avaykaotikn λeitoupyia DHW εivai aTVEpyoToinμevn, n λeitoupyia kai o tpOIOG λeIToupyiaC πpEπi va eTavéλθouv oTnv Tponyouμevn aTIOθηκεμevn kataoTaon.

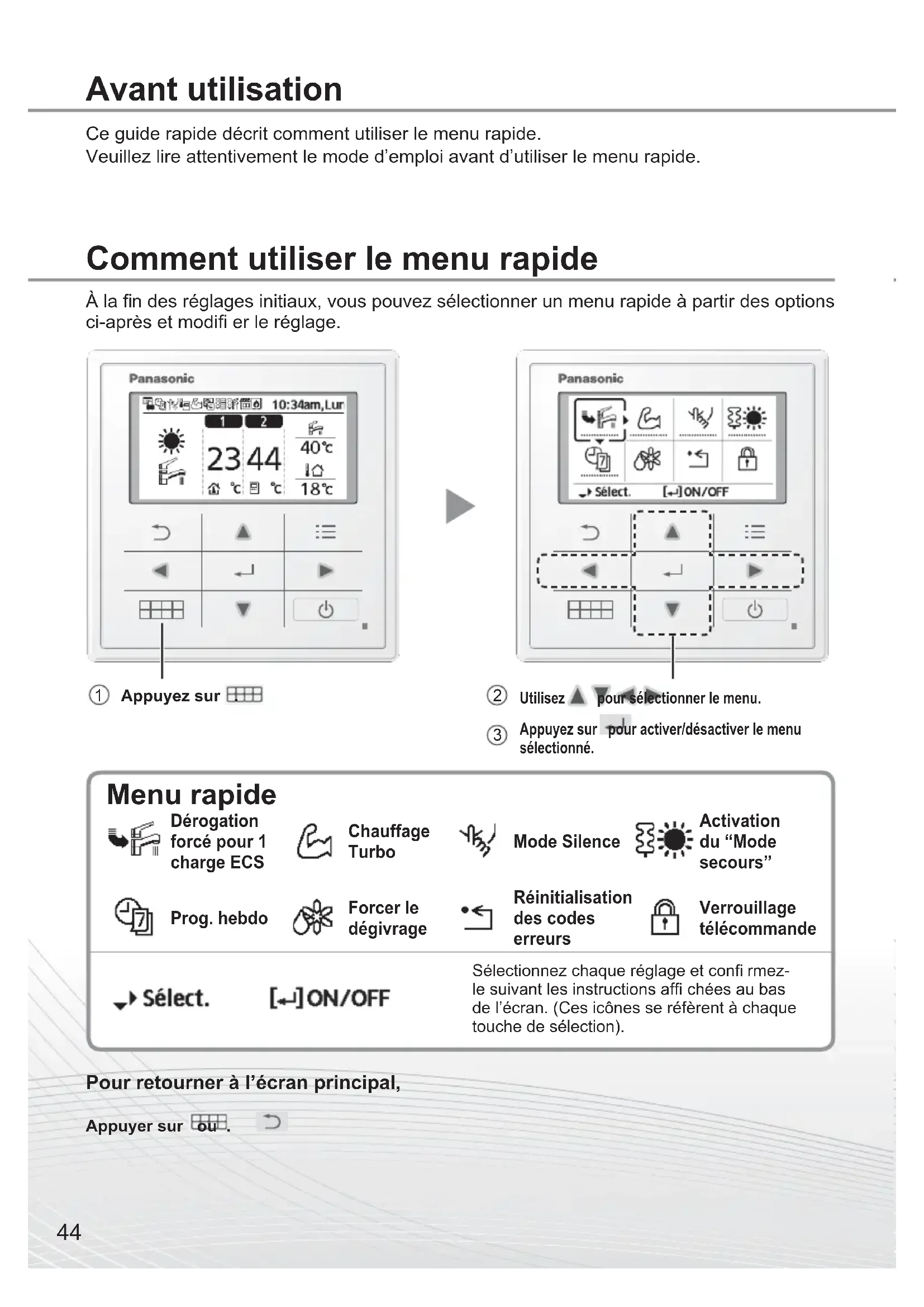

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur

② Utilisez pour sélectionner le menu.

③ Appuyez sur pour activer/désactiver le menu sélectionné.

Pour retourner à l'écran principal,

Appuyersur ou.

Remarques sur l'icône de fonctionnement

Exemple :

• Indication de l'icône de fonctionnement "... = ARRÉT

• Indication de l'icône de fonctionnement " - MARCHE

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du gallon ECS.

Appuyez sur pour confirmer toute sélection.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Dérorationforcé pour 1 charge ECS est désactivé lorsque Forcer le chiffre de la chauffage est activé.
• Lorsque Dérogation forcé pour 1 charge ECS est désactivé, le fonctionnement et le mode doivent revenir au précédent état mémorisé.

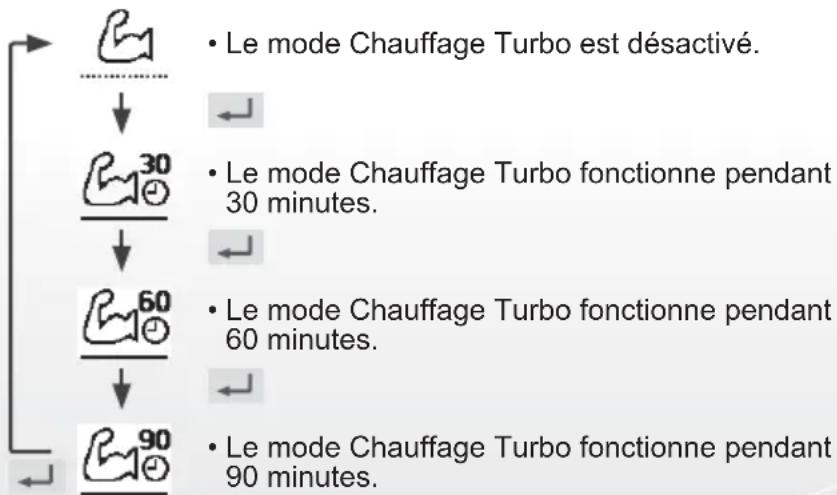

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

Appuyez sur pour confirmer toute sélection.

(Le mode Puissant démarre près de 1 minute après qu'il ait été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

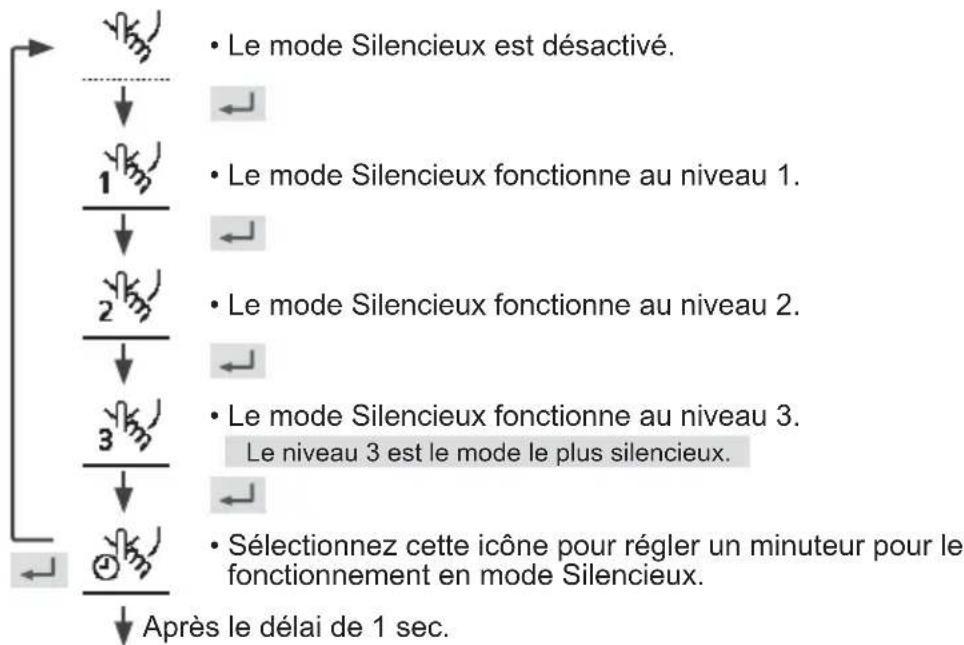

Mode Silence

Appuyez sur pour confirmer toute sélection.

(Le mode Silencieux démarre près de 1 minute après que soit activé).

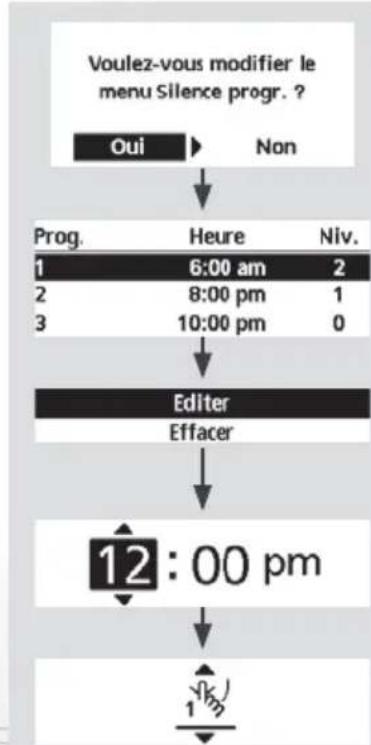

Sélectionnez "oui

• Sélectionnez "Oui" à l'aide des boutons

Sélectionner "modif.

• Si vous sélectionnez "Effacer", le réglage du minuteur du programme sélectionné sera effacé.

Remarque:

• En cas de dépassement du temps par un autre programme, "L'heure définie se chevauche" apparaîtra à l'écran.

Appuyez sur pour confirmer toute sélection.

(Le mode Forcer le chauffage démarre près de 1 minute après que soit été activé).

Forcer chauffage de secours est désactivé. - Forcer chauffage de secours est activé.

Remarque :

• Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et "Désactivé en raison du fonctionnement Marche" s'affiche.

Désactivé en raison du fonctionnement Marche

[2]Ferner

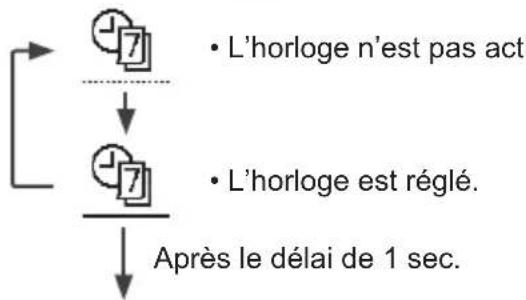

Prog. hebdo

Sélectionnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur pour confirmer toute sélection.

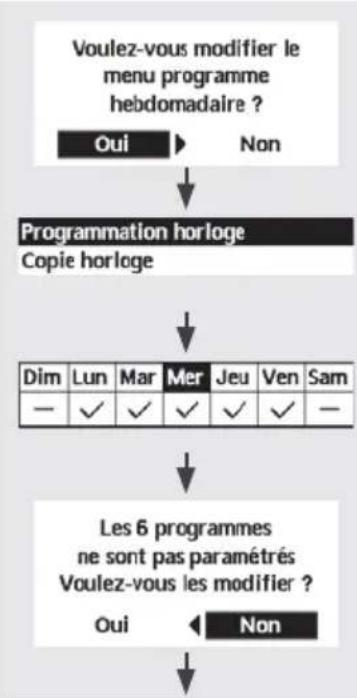

Sélectionnez "oui".

• Si vous sélectionnez "Non", l'affichage retournera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

Exemple d'une programmation horloge

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme “1” ~ “6”. (2) Réglez l'heure et minutes de l'horloge. 3 Sélectionnez MARCHE/ARRÉT de l'horloge. (4) Sélectionnez le mode de fonctionnement.

A/ A/ /

Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

(6) Réglez la température du gallon.

Remarque :

• L'horloge est désactivée lorsque Forcer chauffage de secours ou Contact et / hiver est activé.
• Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur pour confirmer sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[3]Fermer

Réinitialisation des codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrouillage télécommande

Sélectionnez pour verrouiller la télécommande.

Appuyez sur pour confirmer sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez "Oui". (L'écran principal sera verrouillé).

• Si "Non" est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande, appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 chiffres quelconques du numéro (si ce numéro est correct, l'écran se déverrouillera).

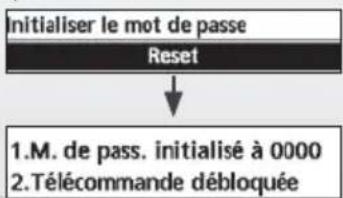

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur et pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez "Reset".

(L'écran s'éteindra au bout de 3 secondes.)
