Ürün Tipi	Isı pompalı ve sıcak kullanım suyu üretimli reversible klima
Marka	Panasonic
Model	WHUD05JE5
İç Ünite	Evet
Dış Ünite	Evet, birlikte verilir
Ana Fonksiyonlar	Isıtma, soğutma, sıcak kullanım suyu üretimi (SKS)
Özel Modlar	Güçlü, Sessiz, SKS Zorlamalı, Yedek Isıtma Zorlamalı, Zorlamalı Defrost, Haftalık Zamanlayıcı Programlama
Besleme	Tek fazlı 230V / 50Hz (standart tahmini)
Soğutma Kapasitesi	Yaklaşık 5 kW (05 modeli için tahmini)
Isıtma Kapasitesi	Yaklaşık 6 kW (tahmini)
Soğutucu Gaz	R32 (tipik güncel Panasonic)
İç Ünite Boyutları (GxYxD)	Yaklaşık 800 x 300 x 250 mm (tahmini)
İç Ünite Ağırlığı	Yaklaşık 12 kg (tahmini)
Dış Ünite Boyutları (GxYxD)	Yaklaşık 850 x 650 x 300 mm (tahmini)
Dış Ünite Ağırlığı	Yaklaşık 45 kg (tahmini)
Kontrol Ekranı	Evet, kumanda üzerinde LCD ekran
Uzaktan Kumanda	Evet, çocuk kilidi ve şifre ile
Programlama	Günde 6 programlı haftalık zamanlayıcı
Bölge Yönetimi	2 adede kadar sıcaklık bölgesi
Bakım	Düzenli hava filtresi temizliği
Güvenlik	Kumanda kilidi, hata kodlarını sıfırlama, çakışma durumunda fonksiyonların zorla durdurulması
Kurulum	Bir profesyonel tarafından kurulum gerektirir
Onarılabilirlik	Yetkili Panasonic servisi aracılığıyla yedek parça mevcuttur

Sık sorulan sorular - WHUD05JE5 PANASONIC

Hedef sıcaklığı nasıl ayarlarım?

Sıcaklığı artırmak veya azaltmak için kumandadaki ok tuşlarını kullanın. Hedef değer ekranda görüntülenir.

Güçlü mod nasıl etkinleştirilir?

Hızlı menüde 'Güçlü' simgesini seçin. Mod, etkinleştirmeden yaklaşık 1 dakika sonra başlar. Isıtma veya soğutma hedefine daha hızlı ulaşmayı sağlar.

Gecikmeli kapatma nasıl programlanır?

Menüden zamanlayıcı programlamayı girin. 'Zamanlayıcı Programlama'yı seçin, ardından saati ayarlayın ve KAPALI seçeneğini seçin. OK tuşuyla onaylayın.

Hata kodu görüntülenirse ne yapmalıyım?

Tüm üniteleri durdurun. Menüde 'Hata Kodlarını Sıfırla'yı seçin. Önceki ayarları geri yüklemek için onaylayın. Hata devam ederse bir profesyonele başvurun.

Kumanda nasıl kilitlenir?

Menüde 'Kumanda Kilidi'ni seçin. 'Evet'i onaylayın. Kilidi açmak için herhangi bir tuşa basın ve 4 haneli şifreyi girin. Varsayılan şifre 1234'tür (veya sıfırlanabilir).

Sıcak kullanım suyu üretimi nasıl zorlanır?

Hızlı menüde 'SKS Zorla' simgesini seçin. Onaylayın. Sıcak su tankı öncelikli olarak ısınır. 'Isıtmayı Zorla' modu etkinse bu fonksiyon devre dışı kalır.

Sessiz mod nasıl etkinleştirilir?

Hızlı menüde 'Sessiz' simgesini seçin. Fan, gürültüyü azaltmak için düşük hızda çalışır. Mod, etkinleştirmeden yaklaşık 1 dakika sonra başlar.

'Çalışma nedeniyle devre dışı' ne anlama gelir?

Bu mesaj, ünite zaten çalışırken bir zorlama fonksiyonunu (ısıtma veya SKS) etkinleştirmeye çalıştığınızda görünür. Zorlamayı etkinleştirmeden önce üniteyi durdurun.

Belirli bir bölge için yardımcı ısıtma nasıl programlanır?

Sisteminizde 2 bölge varsa, zamanlayıcı programlamada bölge 1 ve bölge 2'nin sıcaklıklarını ayrı ayrı ayarlayın. Her bölge için prosedürü tekrarlayın.

Kilit şifresi unutulursa ne yapmalı?

KAPALI ekranında, yukarı ve aşağı ok tuşlarına aynı anda 5 saniye basın. Ekranda 'Reset' görüntülenir. Şifreyi sıfırlamak için 'Reset'i seçin.

KULLANIM KILAVUZU WHUD05JE5 PANASONIC

Kurulum Kilavuzu Ektedir.

Serinumarasi ve uretim yili incin, lufen urun etiketine bakin.

Snabbmenyguide

62-67

Svenska

Luft-till-vatten hydromodul + Tank

Installationsinstruktioner medfoljer.

Bu Hizl Kilavuzda Hizl Menunn面目 kullanilacagi aiklanmaktadir. Luffen Hizl Menuyu kullanmadan once Kullanim Talimatlarini iyice okuyun.

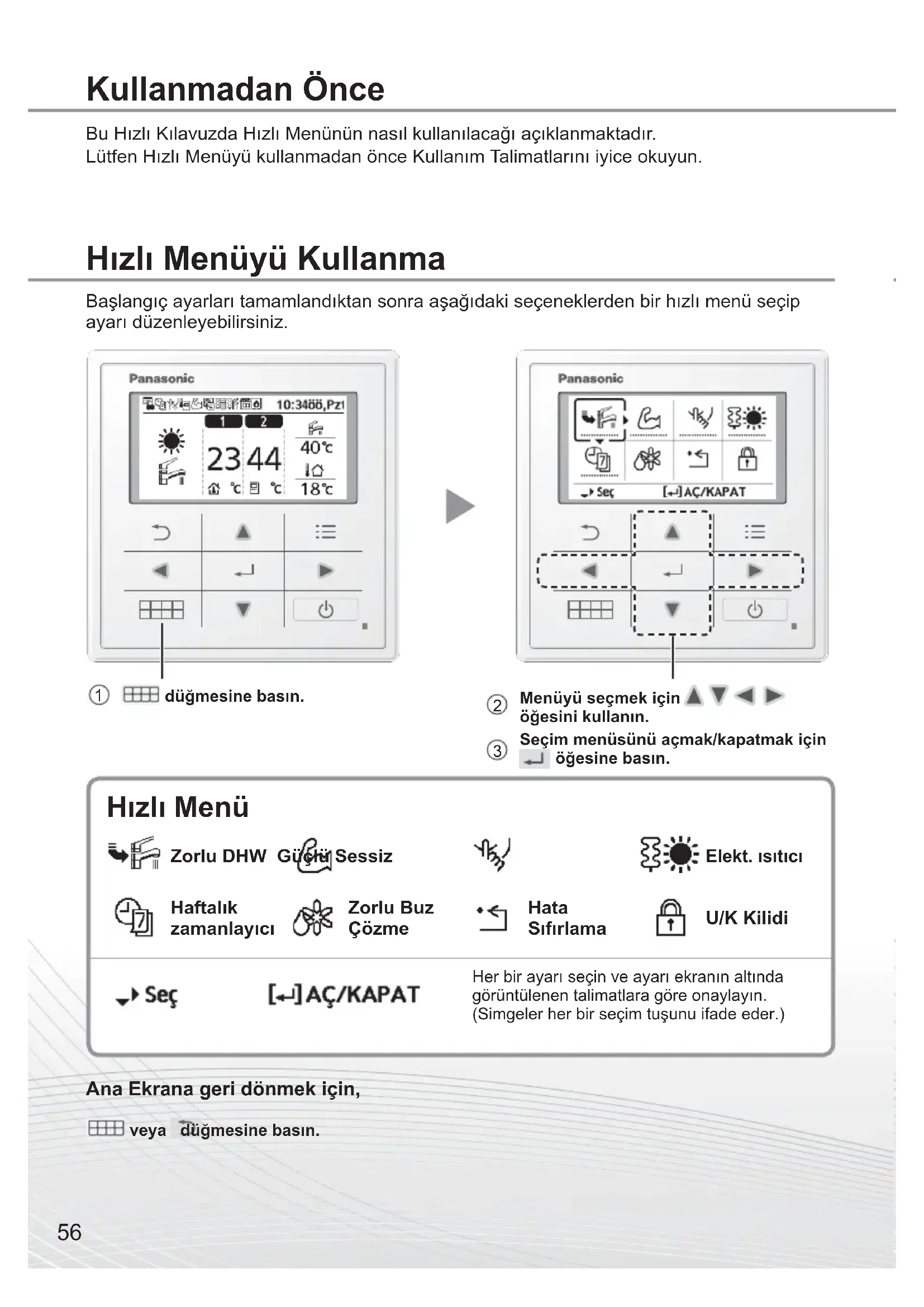

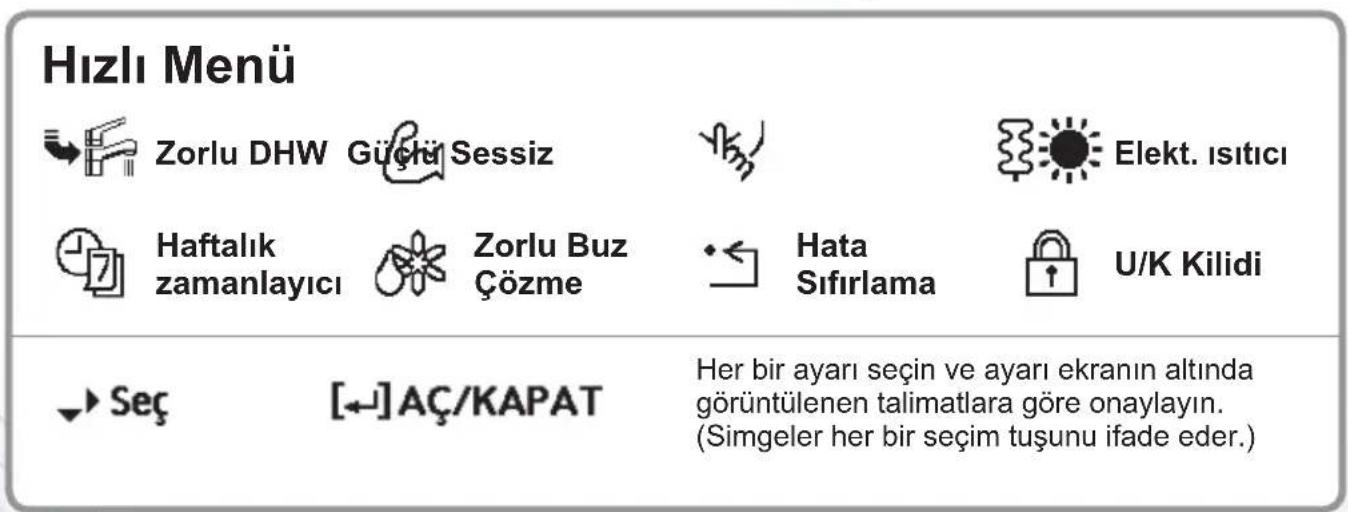

Hizli Menüyu Kullanma

Baslangic ayarleri tamamlandiktan sonra asagidaki seceneklerden bir hizli menu seçip ayari duzenleyebilirsiniz.

① duğmesine basin.

veya duğmesine basin.

Ana Ekrana geri donmek icin,

Calisma simgesiyle ilgili notlar

Ornek:

• Calisma simgesi "........." = KAPALI ile gosterilir

• Calisma simgesi “——” = AÇİK ile gofterilir

Zorlu DHW

Tank DHW'yi açmak veya kapatmak icin bu simgeyi seçin.

Seciminizi onaylamak icin duğmesine basin.

Zorlu DHW acilir.

Zorlu DHW kapatilir.

Not:

Zorlu Isitici acildiginda Zorlu DHW devre di si birakilir.
Zorlu DHW kapatildiginda calisma ve mod onceki bellege alinan duruma geri donmelidir.

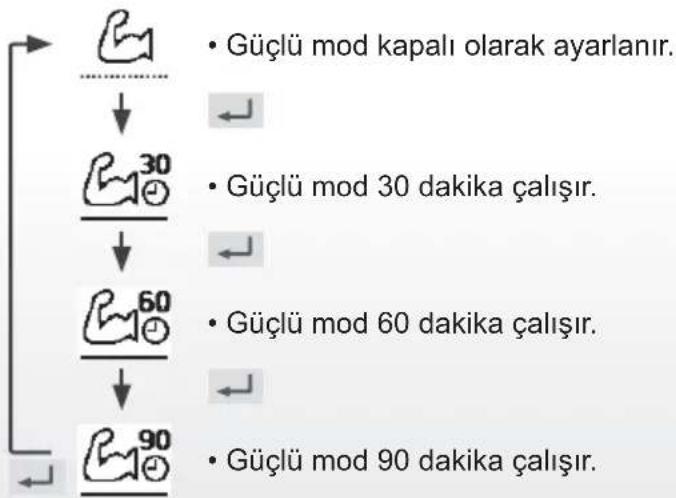

Güçlü

Isitma/sogutma sistemi nigi gucli sekilde calistirmak icin bu simgeyi secin.

Seciminizi onaylamak icin duğmesine basin.

(Güçlü calisma ← ögesine basildıktan)yaklaksik 1 dakika sonra baslatilir.)

Not:

• Calisma OFF yapildigiindagugl mod devre dibirakilir.

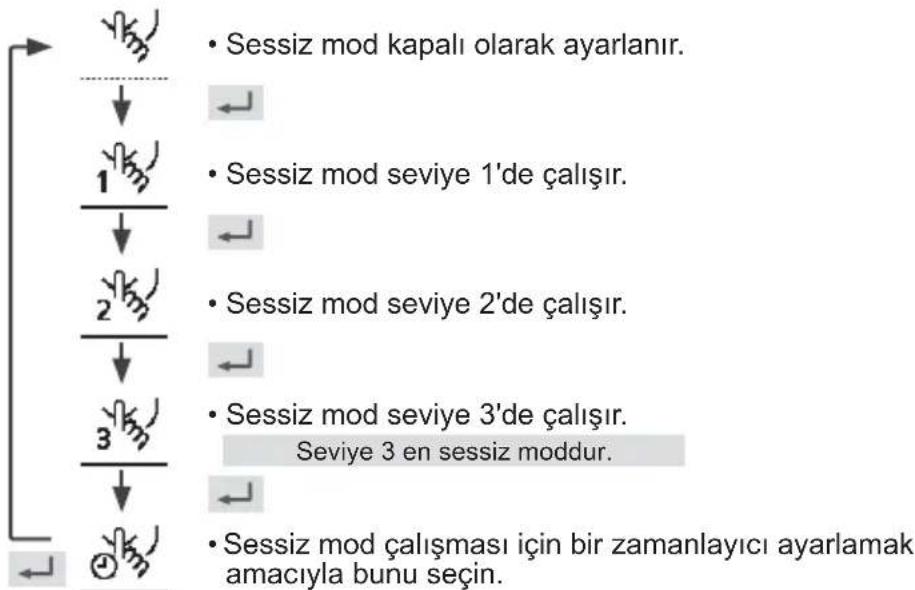

Sessiz

Sessizormalakcalistirmakicinbu simgeyi secin.

Seciminizi onaylamak icin duğmesine basin.

(Sessiz calisma ögesine basildiktan yaklaşik 1 dakika sonra baslatilir.)

1 saniye gecikmeden sonra.

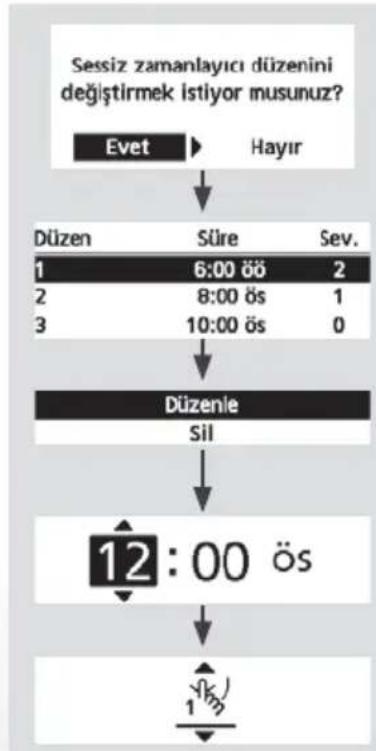

"Yes" i peux.
dugmeleriyle"Yes"isein.

"1" ~ "6" modelini segin.

"Edit" i seit.
"Delete"i seçerseniz seçilen modelin zamanlayici ayari silinecektir.

Saat ve dakikayi ayarlayin.

Sessiz seviyesini seksin.

Not:

Zaman baska bir modelle cakisirsa ekranda "Set time is overlapped!" ifadesi güruncektir.

Elekt. isitici

Seciminizi onaylamak icin duğmesine basin.

(Zorlu isitici modu ögesine basildiktan yaklaşık 1 dakika sonra baslatlir.)

Zorlu Isitici kapatilir.

Zorlu Isitici acilir.

Not:

Cebri Isitici, calisma acik oldugunda devre di s birakilir ve "Calisma ACIK oldugundan devredisi birakildi!" goruntulenir.

Istem AICk oldugundand devre diI birakldI!

[Kapat]

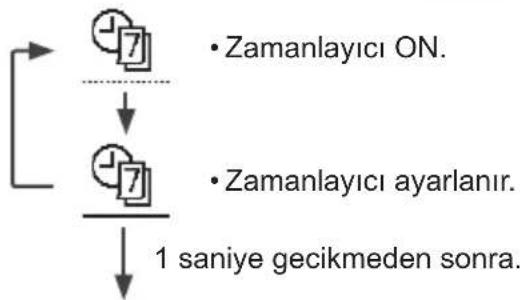

Haftalık zamanlayışı

Önceden ayarlanmış Haftalık Zamanlayışı silmek (iptal etmek) veya/DDigişirmek icin bu simgeyi.Since.

Seciminizi onaylamak icin duğmesine basin.

6 duzenin hepsi ayarlanmadi! Duizenlemek istlyor musunuz?

"Yes" iinceton.

• "No" seçerseniz ekran Ana Ekrana geri-donecektir.

• Timer setup: Haftalik Zamanlayiciyi duzenlemek icin Zamanlayiciyi ayarini seksin.

• Timer copy: Bir zamanlayici ayarini kopyalamak icin seksin.

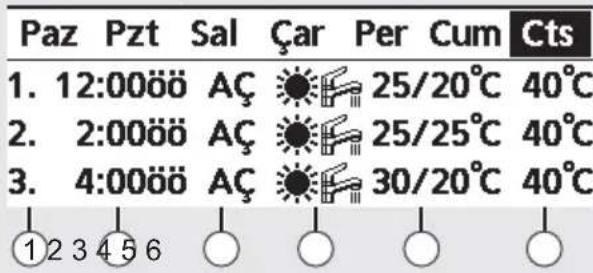

[Zamanlayici ayari orneigi]

dugmeleriyle duzenlemek istediginiz gunleri增長.

Tum 6 model önceden ayarlanirsa bu ekran görtüntenenecktir.

1 "1" \~6" modelini segin.
② Zamanlayici saat ve dakikasini ayarlayin.
③Zamanlayici增長 ON/OFF seçin.
④ Calisma modunu segin.

⑤ Bolge 1 ve 2 için sicutligi ayarlayin (sisteminiz 2 Bölgeli ayara sahipse).

⑥ Tank sicakligini ayarlayin.

Not:

Zorlu Isitici acildiginda vya Isitma-Sogutma anahtari etkinlestirildiginde zamanlayici devre di birakilir.
Haftalik Zamanlayiciyi 2 bolgede onceden ayarladysaniz ayni prosedurBolge 2 iin yinelemeniz gerekir.

Donmues borularin buzunu gozmek icin secin.

Seçiminizi onaylamak icin dugmesine basin.

(Mod kabul edildiige nasaigidaki ekran grotulienecekir.)

Talep kabul edildi!

Kapat

Zorlu Buz Çözme

Hata olustuğunda.Onceki ayarleri geri yüklemek icin/seçin.

Seçiminizi onaylamak icin dugmesine basin.

(Mod kabul edildiginde aagidaki ekran grotulienecektir.)

Talep kabul edildi!

Kapat

• Tüm sistemi,onceki ayarlara geri dondüren bu modu secmeden once tum unitelerin kapatildından emin olun.

Hata Sifirlama

Uzaktan Kumandayi kilitlemek icin setzen.

Seciminizi onaylamak icin duğmesine basin.

(Mod kabul edildiige nasaigidaki ekran görtülenecektir.)

"Yes" i seit. (Ana Ekran kilitlenecektir.)

"No" seçilirse ekran Ana Ekrana geri-donecektir.

U/K Kilidi

Uzaktan Kumanda kilidini açmak icin Herhangi bir tuşa basin.

(Mod kabul edildiginde asagidaki ekran görtülenecektir.)

Herhangi bir 4 haneli sayi girin (sayiogruysa ekran kilidi açilacaktir).

Unutulan parolayi sifirlamak增長 (calisma OFF ekrani.altinda) ve duqmelerine 5 sanije boyunca basin.

(Mod kabul edildiginde asagidaki ekran görtülenecektir.)

"Reset"isein.

(Ekran 3 saniye sonra kapanacaktir.)
