Producttype	Laserafstandsmeter met camera
Merk	Laserliner
Model	DistanceMaster Vision
Afmetingen (L x H x D)	58 x 135 x 30 mm
Gewicht (inclusief batterijen)	210 g
Voeding	3 oplaadbare NiMH AAA 1,2 V batterijen (oplaadbaar in het apparaat via USB)
Laserklasse	2 - < 1 mW, 635 nm
Meetnauwkeurigheid	± 2 mm (typisch tot 10 m)
Meetbereik (binnen)	0,05 m - 80 m
Hoekmeetbereik	± 90°
Hoofdfuncties	Afstand, oppervlakte, volume meten, continue meting min./max., wandvlakfunctie, hoek, Pythagoras 1+2+3, optellen/aftrekken, digitale waterpas, uitzetten, timer, camera met 8x digitale zoom en zoeker, 360° hellingssensor, geheugen voor 50 posities
Instellingen	Instelbare automatische uitschakeling, eenheden (m/ft/''/inch, °/%), geluidssignaal
Werkomstandigheden	-0°C tot 40°C, max. luchtvochtigheid 85% rH, max. hoogte 2000 m
Opslagomstandigheden	-20°C tot 60°C, max. luchtvochtigheid 80% rH
Onderhoud en reiniging	Reinigen met een zachte doek; water mag niet in de behuizing binnendringen
Veiligheid	Laser klasse 2: niet in de straal kijken, niet op personen richten, geen optische instrumenten gebruiken; EMC-richtlijnen naleven
Onderdelen en repareerbaarheid	Geen gespecificeerde onderdelen; ongeautoriseerde wijzigingen niet toegestaan; gebruik het apparaat alleen voor het beoogde doel
Inhoud van de verpakking	Apparaat, USB-oplaadkabel, gebruiksaanwijzing, boekje "Aanvullende opmerkingen en garantie"
Normen	Voldoet aan EU (EMC 2014/30/EU, WEEE), EN 60825-1:2014
Garantie	Volgens de voorwaarden in het bijgevoegde boekje

Veelgestelde vragen - DistanceMaster Vision Laserliner

Hoe schakelt u het apparaat in en meet u een afstand?

Druk op de knop AAN (a) om het apparaat in te schakelen. De laser wordt geactiveerd. Richt op het doel en druk nogmaals op dezelfde knop om een meting uit te voeren. Het resultaat wordt weergegeven.

Hoe wijzigt u de meeteenheid?

Ga naar het instelmenu door op de knop MENU SET (d) te drukken. Navigeer naar de eenheidsoptie (m/ft/''/inch) en bevestig met de knop MENU SET. Gebruik de toetsen '+' of '-' om te wijzigen en bevestig opnieuw.

Wat te doen bij fout Err 1 of Err 2?

Err 1: signaal te zwak. Controleer of het doel reflecterend en schoon is. Err 2: signaal te sterk. Ga verder van het doel af of gebruik een minder reflecterend oppervlak.

Hoe gebruikt u de continue meetfunctie?

Houd de knop AAN (a) 2 seconden ingedrukt om de continue meting te activeren. Het apparaat meet continu en toont de min., max. waarden en het verschil. Druk nogmaals op AAN om te stoppen.

Hoe stelt u het meetvlak (referentie) in?

Druk meerdere keren op de knop DIST (a) om te schakelen tussen de vlakken: voor, schroefdraad, achter (aanslag) en pin. Het bijbehorende symbool wordt op het scherm weergegeven.

Hoe laadt ik de batterijen op?

Gebruik de meegeleverde USB-kabel om het apparaat aan te sluiten op een USB-lader. Het apparaat laadt alleen oplaadbare NiMH AAA 1,2 V batterijen op. Probeer geen andere batterijtypen op te laden.

De camerafunctie werkt niet, wat moet ik doen?

Controleer of de camera (7) niet geblokkeerd is. Druk op de knop camera (g) om deze in te schakelen. Als de fout Err 7 verschijnt, kan er sprake zijn van een hardwarefout; neem contact op met de klantenservice.

Hoe gebruikt u de Pythagoras-functie?

Druk meerdere keren op de knop hoek/Pythagoras (i) om Pythagoras 1, 2 of 3 te selecteren (weergegeven als 1x, 2x, 3x). Volg de instructies op het scherm om de benodigde zijden te meten; het resultaat wordt automatisch berekend.

Hoe reinig ik het apparaat?

Gebruik een zachte, droge doek. Laat geen water in de behuizing binnendringen. Gebruik geen schurende middelen of oplosmiddelen.

Het apparaat schakelt zichzelf uit, is dat normaal?

Ja, een energiebesparingsfunctie schakelt het apparaat automatisch uit na een instelbare inactiviteitsperiode (20 s voor verlichting, 60 s voor laser, 150 s voor apparaat). U kunt deze tijden wijzigen in het instelmenu.

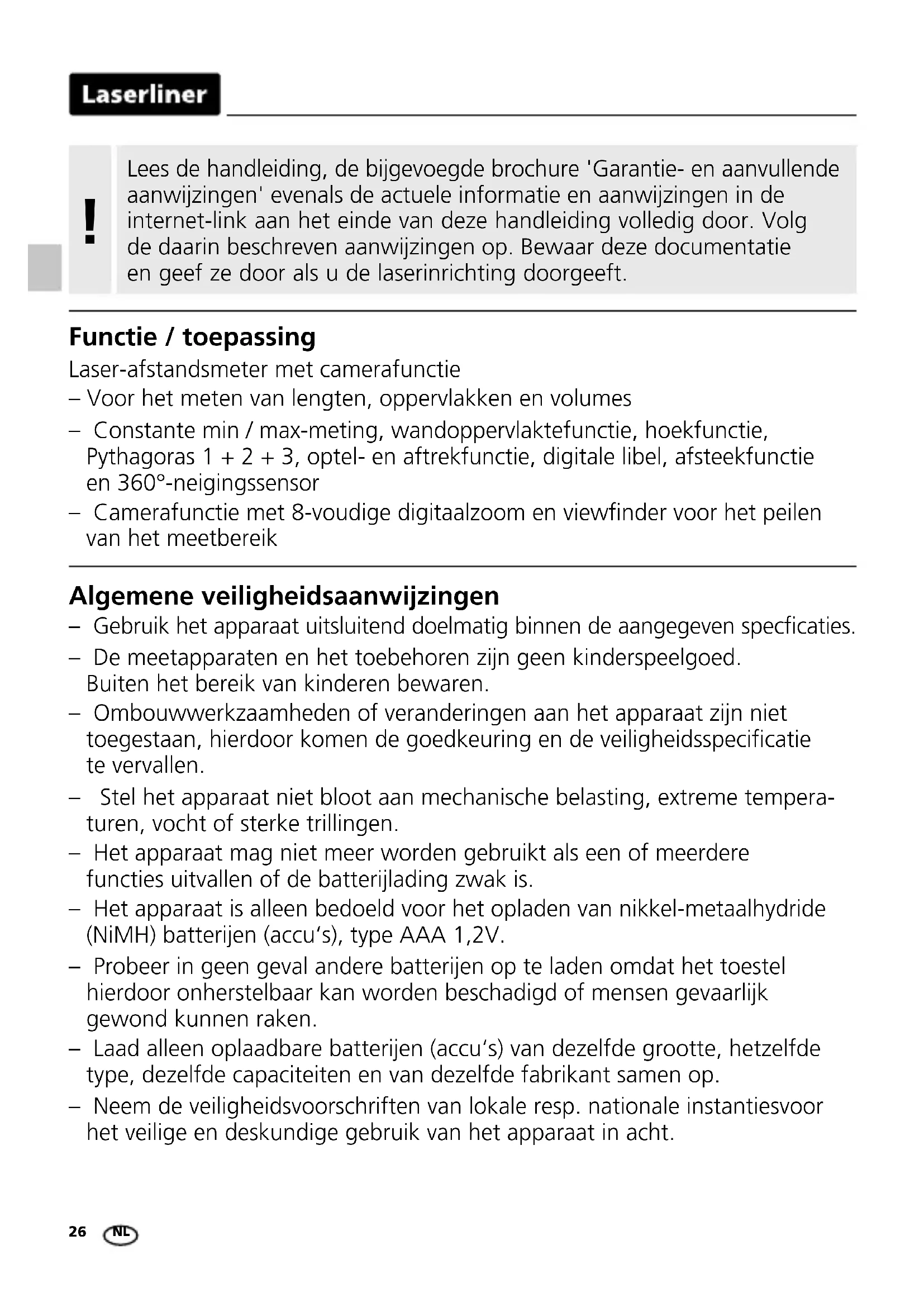

GEBRUIKSAANWIJZING DistanceMaster Vision Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Functie / toepassing

Laser-afstandsmeter met camerafunctie

• Voor het meten van lengten, oppervlakken en volumes
• Constante min / max-meting, wandoppervlaktefunctie, hoekfunctie, Pythagoras 1 + 2 + 3, optel- en aftrekfunctie, digitale libel, afsteekfunctie en 360°-neigingssensor
• Camerafunctie met 8-voudige digitaalzoom en viewfinder voor het peilen van het meetbereik

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• Het apparaat is alleen bedoeld voor het opladen van nikkel-metaalhydride (NiMH) batterijen (accu's), type AAA 1,2V.
• Probeer in geen geval andere batterijen op te laden omdat het toestel hierdoor onherstelbaar kan worden beschadigd of mensen gevaarlijk gewond kunnen raken.
• Laad alleen oplaadbare batterijen (accu's) van dezelfde grootte, hetzelfde type, dezelfde capaciteiten en van dezelfde fabrikant samen op.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 635 nm EN 60825-1:2014

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

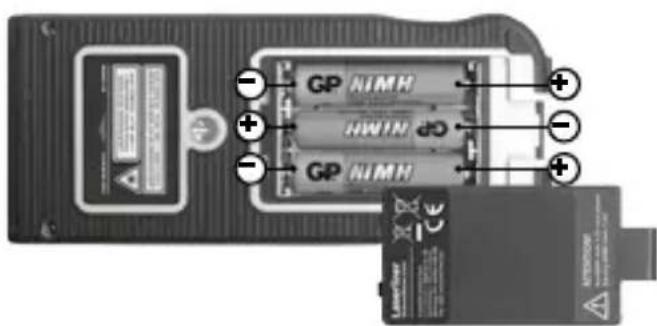

Oplaadbare batterijen plaatsen

Open het batterijvakje en plaats, de oplaadbare batterijen

(3 x NiMH, type AAA) overeenkomstig de installatie-symbolen. Let daarbij op de juiste polariteit.

De oplaadbare batterijen kunnen met de bijgeleverde usb-laadkabel in het toestel worden geladen.

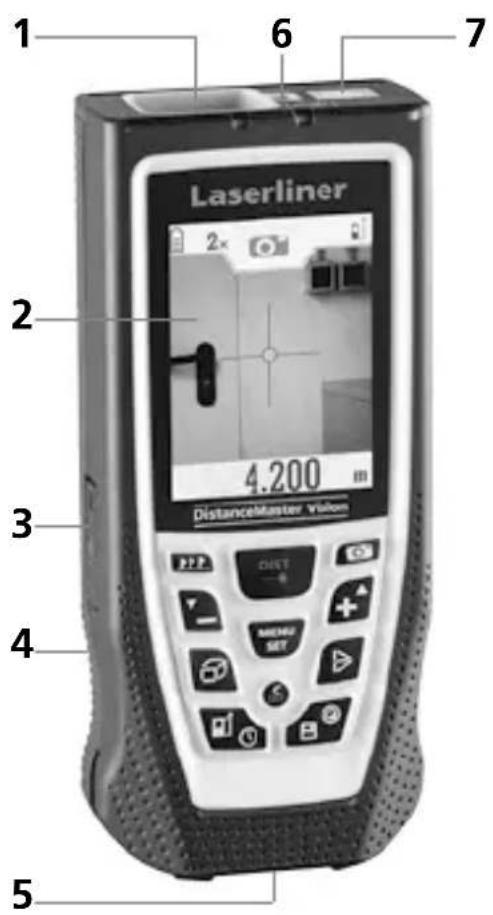

1 Laserontvangstveld
2 Display
3 Aansluitbus voor USB laadtoestel
4 Batterijvakje (achterkant)
5 Uitklapbare pin
6 Laseruitlaat
7 Camera

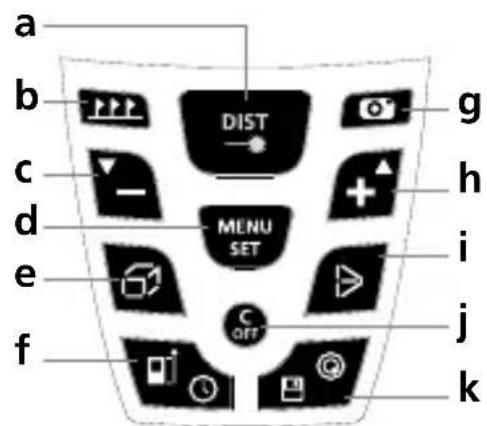

TOETSENBORD:

a AAN / laser aan / meten / Constante min/max-meting
b Afsteekfunctie
c Aftrekfunctie / Waarde verminderen / opgeslagen meetwaarden bekijken
d Instelmenu / Bevestigen
e Lengte / oppervlak / volume / wandoppervlak-functie
f Timerfunctie / Meetniveau (referentie) voor / schroefdraad / achter / pin
g Camerafunctie
h Optelfunctie / Waarde verhogen / opgeslagen meetwaarden bekijken
i Hoekfunctie / Pythagoras 1 + 2 + 3
j UIT / Wissen van de laatste meetwaarden
k Geheugen / Digitale libel

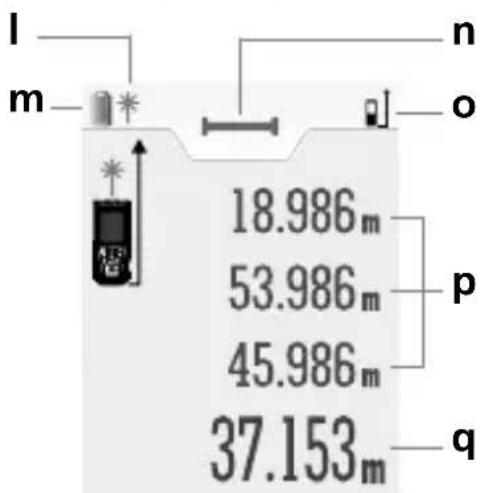

DISPLAY:

I Laser actief
m Batterijsymbool
n Ingestelde meetfunctie
- Meetniveau (referentie) voor / schroefdraad / achter / pin
p Tussenwaarden / min-/max-waarde
q Meetwaarden / meetresultaten eenheid

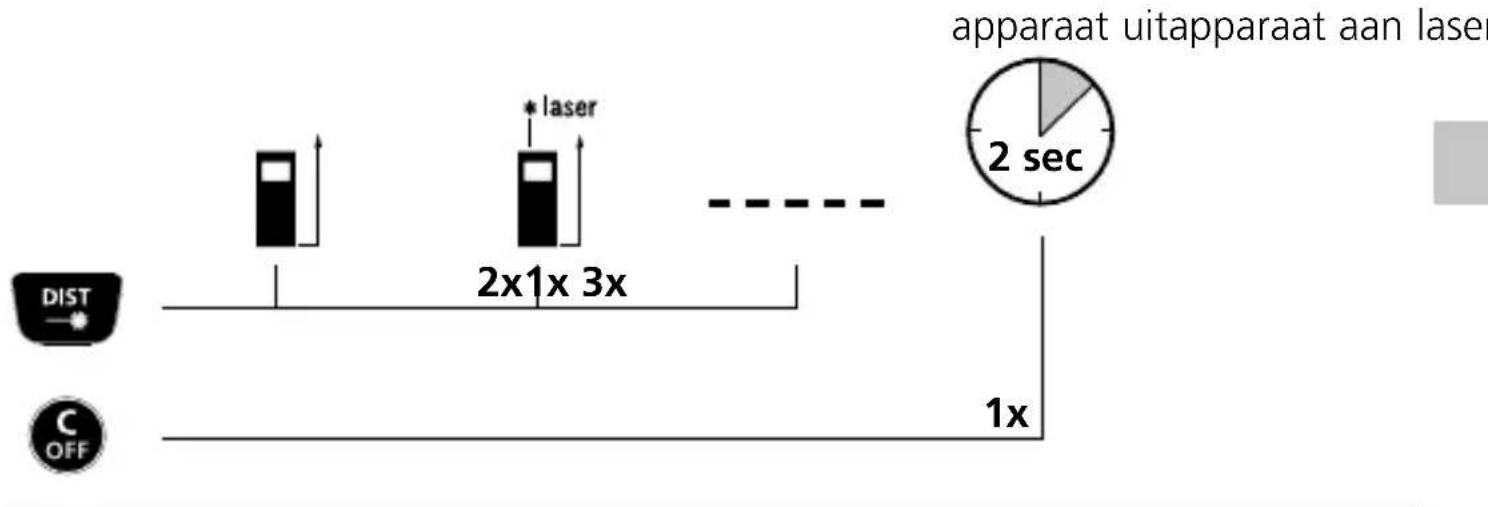

Inschakelen, meten en uitschakelen:

Instelmenu:

	20 sec	Tijdinstelling automatische uitschakeling van de displayverlichting
	060 sec	Tijdinstelling automatische uitschakeling van de laser
	150 sec	Tijdinstelling automatische uitschakeling van het toestel
	on	Signaalgeluid in-/uitschakelen
	0.000 m	Meeteenheid omschakelen: m / ft / _'_" / inch
		Meeteenheid omschakelen: °/ %
		Insteloptie selecteren
		Selectie bevestigen (groene kenmerking)
		Waarde veranderen
		Instelling bevestigen (rode kenmerking)
		Instellingen opslaan (optie)
		Menu verlaten

Wissen van de laatste meetwaarde:

Het toestel start met de laatste instelling.

Meetniveau pin / aanslag:

Klap de pin voor metingen vanuit de hoek naar beneden en selecteer de instelling 'Meetniveau PIN'.

Klap de pin voor aanslagmetingen naar opzij en selecteer de instelling 'Meetniveau achter' selecteren.

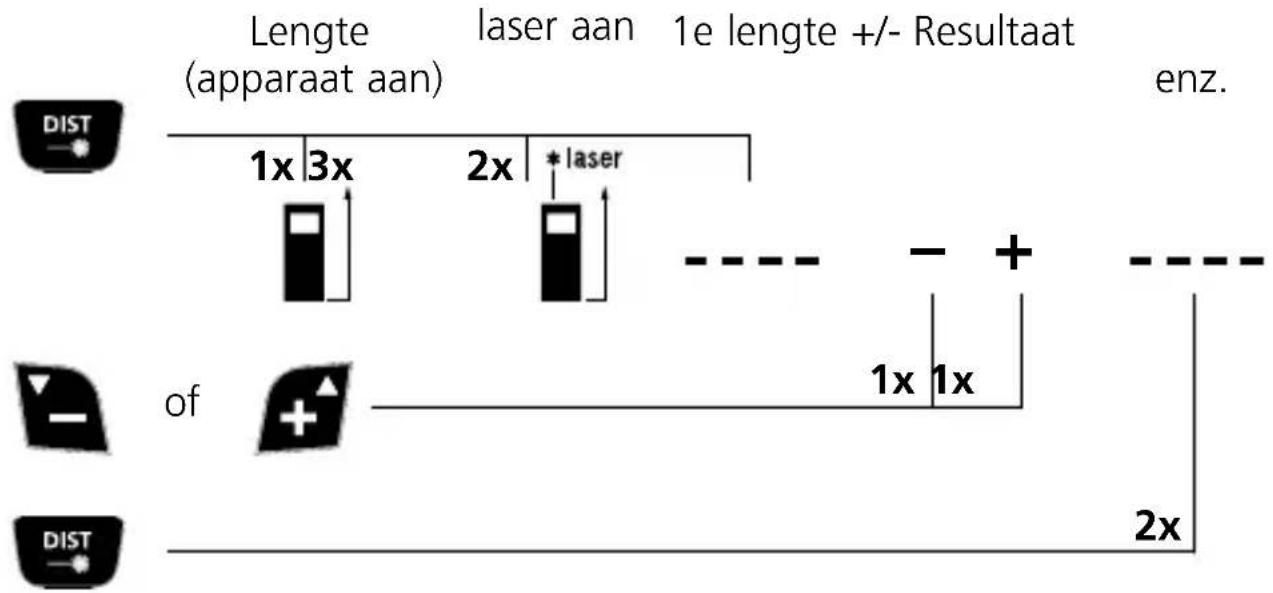

Optellen en aftrekken van lengten:

Druk op de toets DIST om andere lengten toe te voegen.

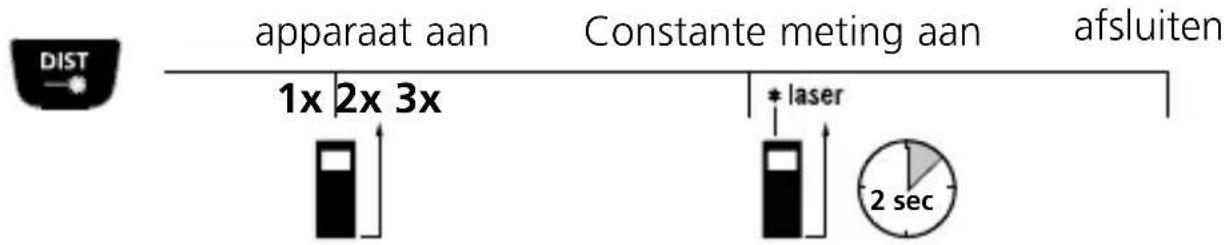

Constante min/max-meting:

Het lc-display geeft de grootste waarde (max.), de kleinste waarde (min.), de verschilwaarde en de actuele waarde aan.

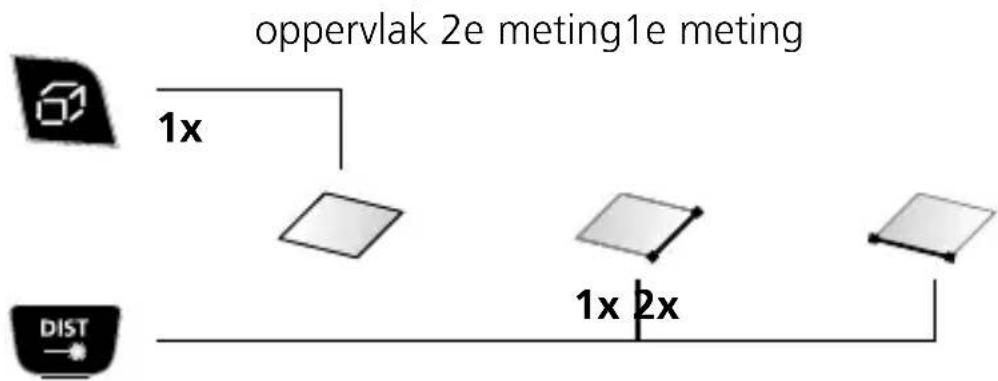

Oppervlaktemeting:

☐ Het LC-display laat bovendien de vertrekomvang zien.

Laserliner

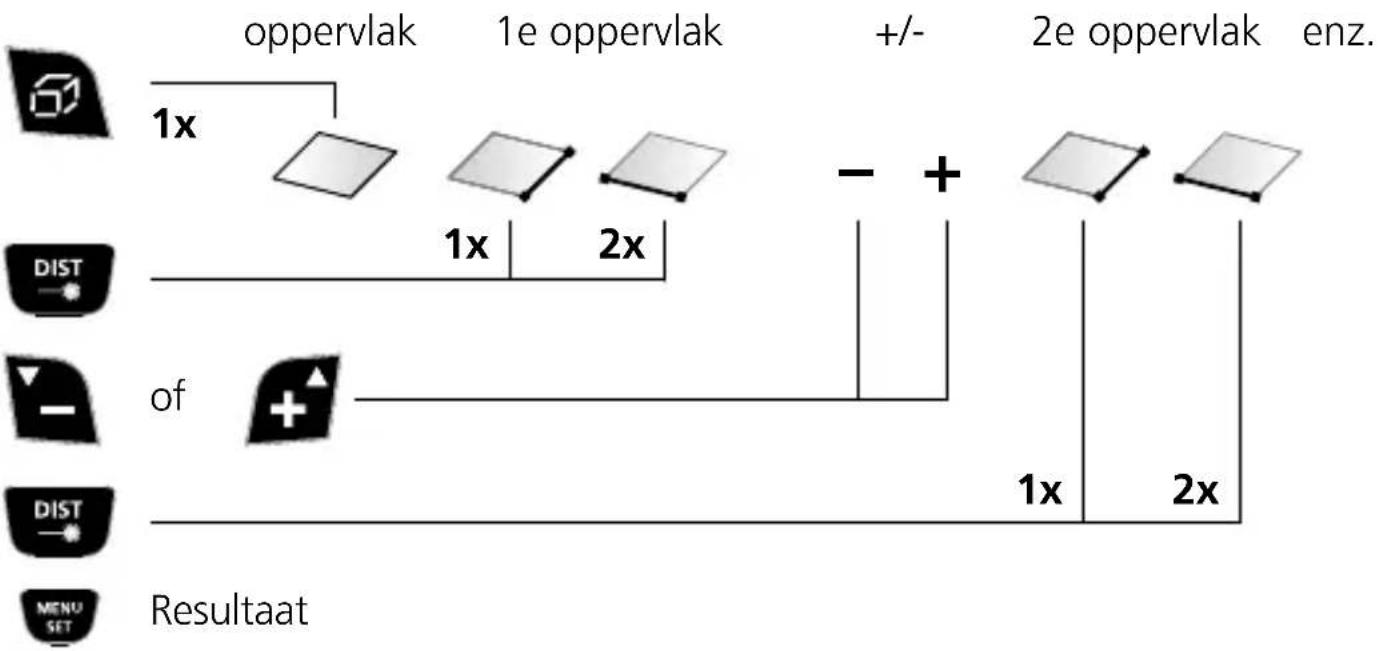

Oppervlakteberekening:


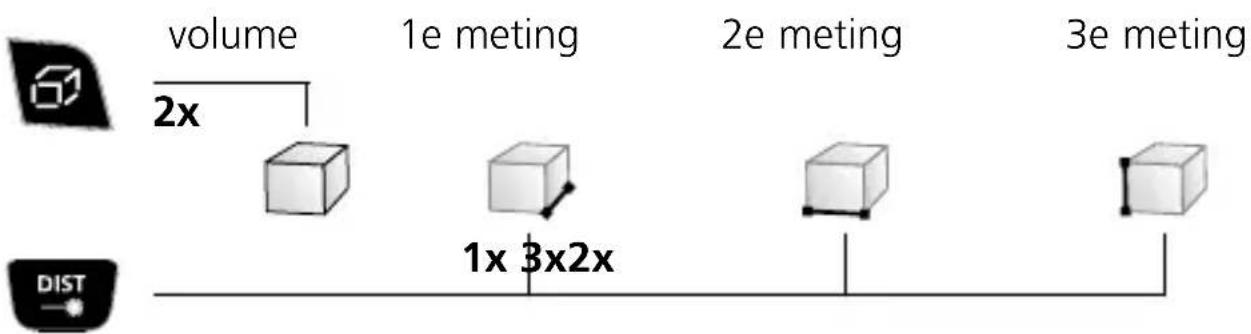

Volumemeting:

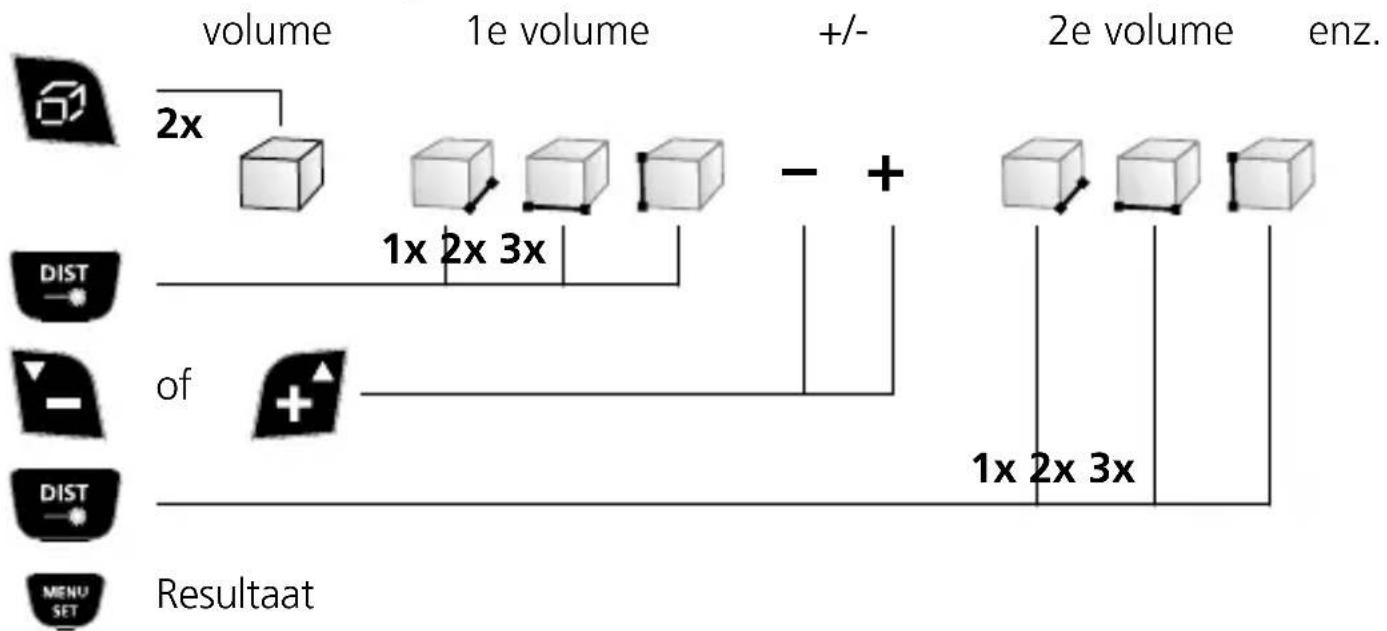

Volumeberekening:


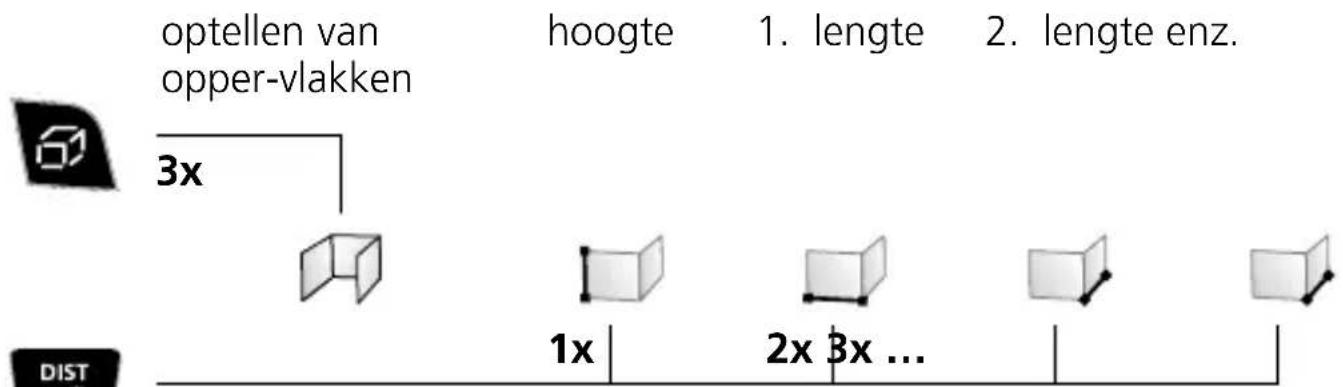

Optellen van oppervlakken / wandoppervlak-functie:

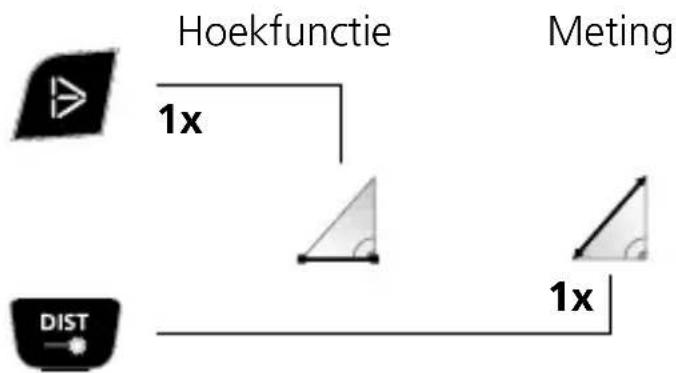

Hoekfunctie:

De meetresultaten worden automatisch bepaald door de 360°-neigingssensor.

De achterzijde van het apparaat is bedoeld als referentievlak voor de meting van hoeken.

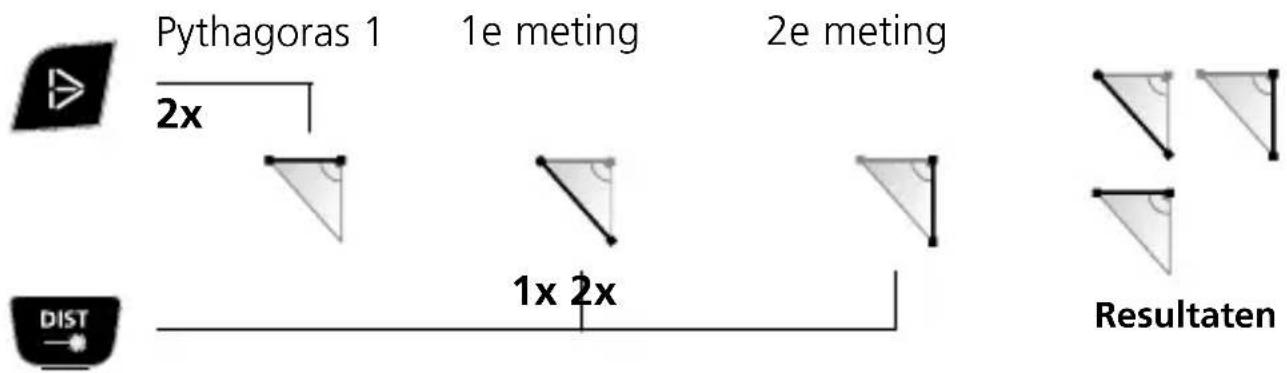

Pythagorasfunctie 1:

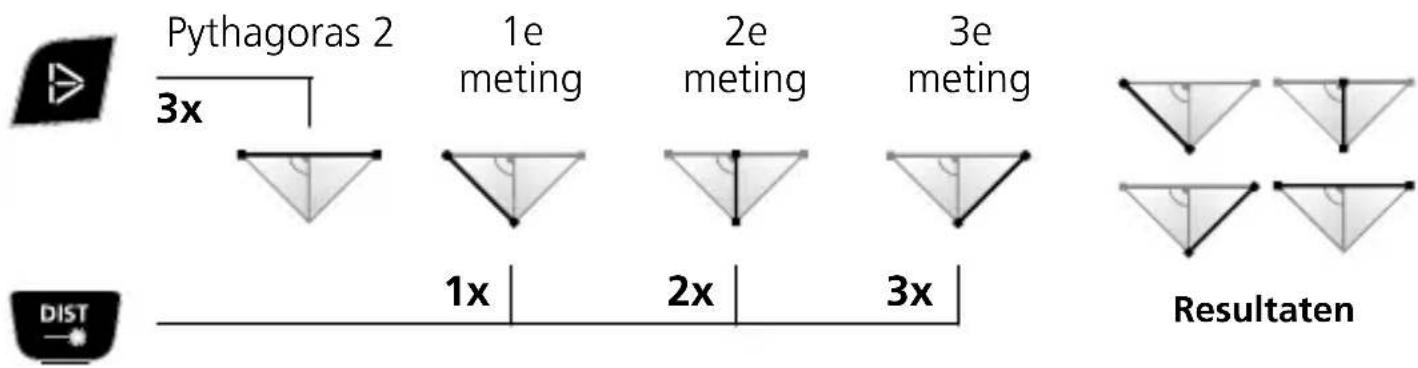

Pythagorasfunctie 2:

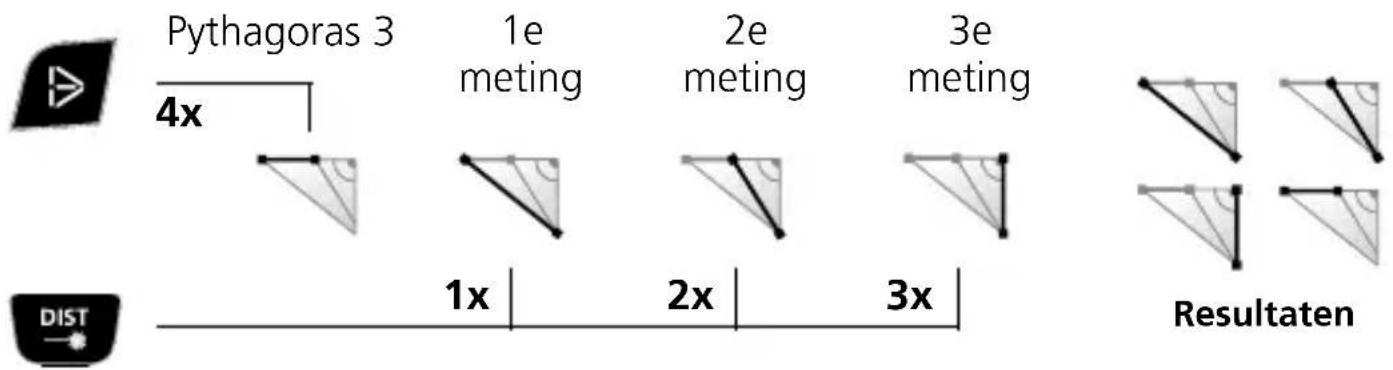

Pythagorasfunctie 3:

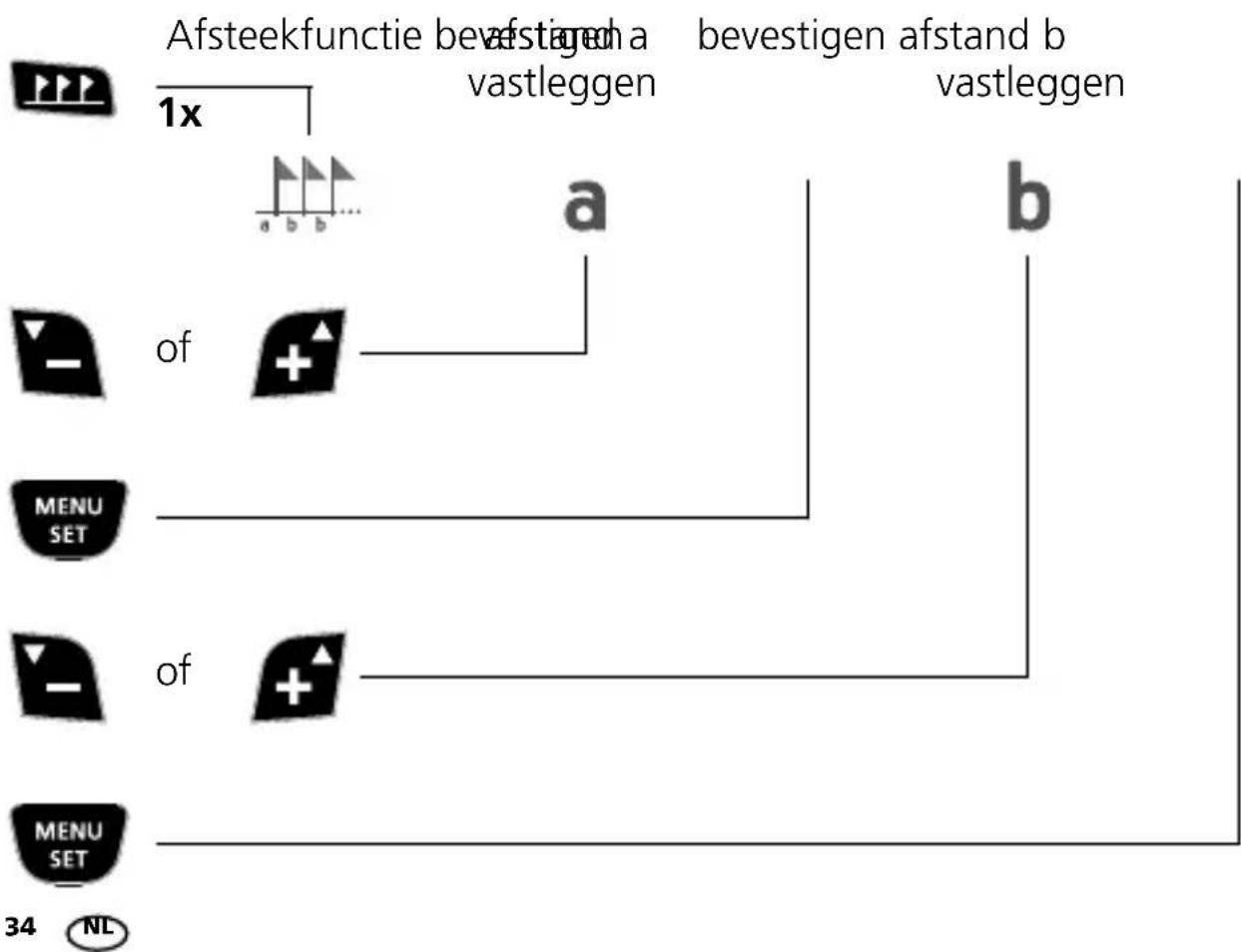

Afsteekfunctie:

Beweeg het toestel in de pijlrichting om het doel te bereiken

Doel bereikt

Beweeg het toestel in de pijlrichting om het doel te bereiken

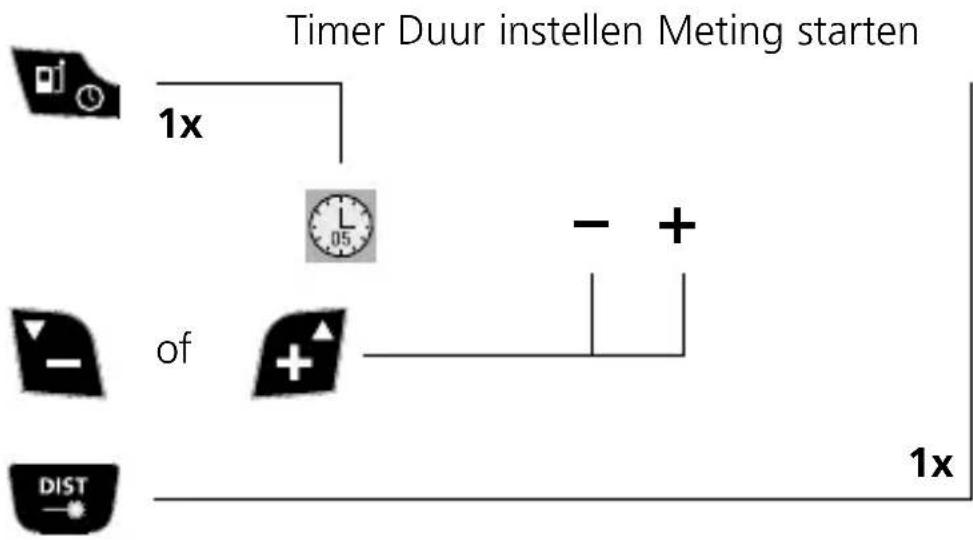

Timerfunctie:

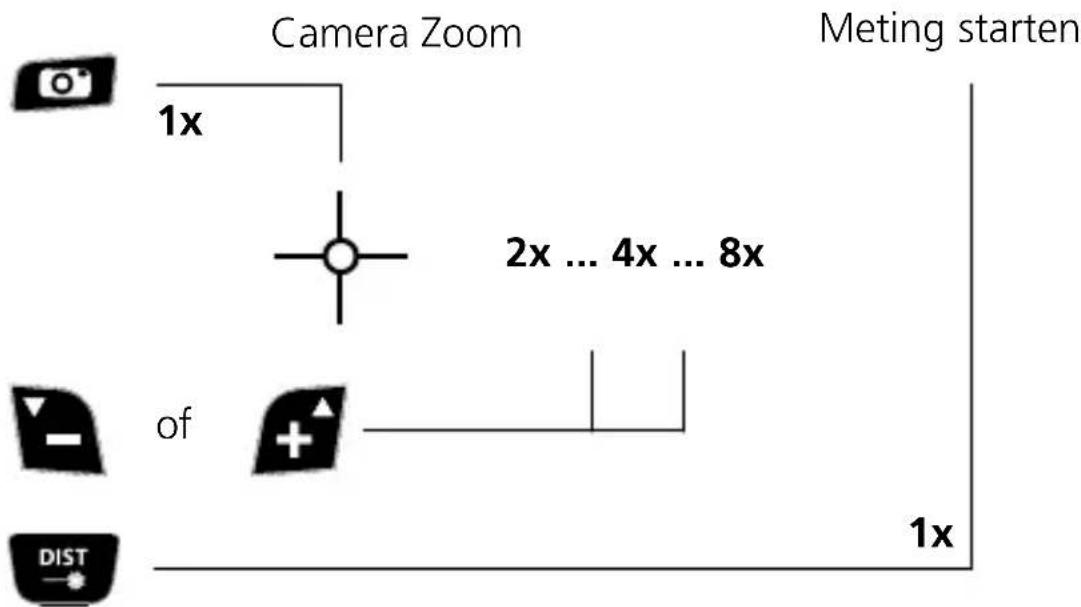

Camerafunctie:

Digitale libel:

De digitale libel is bedoeld voor de uitlijning van voorwerpen.

Geheugenfunctie:

Het toestel beschikt over 50 geheugenplaatsen.

Belangrijke opmerkingen

• De laser geeft het meetpunt aan tot waar gemeten wordt. De laserstraal mag niet door voorwerpen onderbroken worden.
• Bij de meting compenseert het apparaat verschillende ruimtetemperaturen. Houd daarom rekening met een korte aanpassingstijd bij plaatsveranderingen met grote temperatuurverschillen.
• Het apparaat kan in het buitenbereik slechts beperkt worden toegepast en kan bij sterke zoninstraling niet worden gebruikt.
• Bij metingen in de openlucht kunnen regen, mist en sneeuw de meetresultaten beïnvloeden resp. vervalsen.
• Bij ongunstige omstandigheden zoals bijv. slecht reflecterende oppervlakken kan de maximale afwijking meer dan 3 mm bedragen.
• Tapijten, kussens of gordijnen reflecteren de laser niet optimaal. Werk dus met gladde oppervlakken.
• Bij metingen door glas (ramen) kunnen de meetresultaten worden vervalst.
• Een energiebesparingsfunctie schakelt het apparaat automatisch uit.
• Reinig het apparaat met een zachte, droge doek. Er mag geen water in de behuizing dringen.

Foutcode:

Err 1: Ontvangen signaal te zwak
Err 2: Ontvangen signaal te sterk
Err 3: Batterij is bijna leeg
Err 4: Fout in het geheugen

Err 5: Fout in de berekening met de stelling van Pythagoras
Err 6: Buiten het meetbereik
Err 7: Fout in de camera
Err 8: Fout in de neigingssensor

Technische gegevens (Technische veranderingen voorbehouden. 18W19)

Afstandsmeting
Nauwkeurigheid (karakteristiek)*	± 2 mm
Meetbereik (binnen)** 0,05	m - 80 m
Hoekmeting
Meetbereik ± 90°
Laserklasse 2 < 1 mW
Lasergolflengte 635 nm
Werkomstandigheden	-0°C...40°C, Luchtvochtigheid max. 20...85% rH, niet-condenserend, Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -20°C...	60°C, Luchtvochtigheid max. 80% rH
Automatische uitschakeling instelbaar
Stroomverzorging	3 x nikkel-metaalhydride (NiMH) batterijen (accu's), typ AAA 1,2V
Afmetingen (B x H x D) 58 x	135 x 30 mm
Gewicht (incl. batterijen) 210 g

* tot 10 m meetafstand bij goed reflecterend doeloppervlak en bij ruimtetemperatuur. Bij grotere afstanden en ongunstige meetvoorwaarden, zoals sterke zonnestraling of zwak reflecterende doelopper-vlakken, kan de meetafwijking ± 0,2 mm/m groter worden.
** bij max. 10.000 lux

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=dimavi

!
