DistanceMaster Vision - Telémetro Laserliner - Manual de uso y guía de instrucciones gratis

Tipo de producto	Telémetro láser con cámara
Marca	Laserliner
Modelo	DistanceMaster Vision
Dimensiones (An x Al x Pr)	58 x 135 x 30 mm
Peso (pilas incluidas)	210 g
Alimentación	3 pilas recargables NiMH AAA 1,2 V (recargables en el aparato vía USB)
Clase láser	2 - < 1 mW, 635 nm
Precisión de medición	± 2 mm (típica hasta 10 m)
Rango de medición (interior)	0,05 m - 80 m
Rango de medición de ángulo	± 90°
Funciones principales	Medición de distancias, superficies, volúmenes, medición continua mín./máx., función superficie mural, ángulo, Pitágoras 1+2+3, suma/resta, nivel digital, replanteo, temporizador, cámara con zoom digital 8x y visor, sensor de inclinación 360°, memoria 50 posiciones
Ajustes	Apagado automático ajustable, unidades (m/ft/''/inch, °/%), señal sonora
Condiciones de trabajo	-0°C a 40°C, humedad máx. 85% rH, altitud máx. 2000 m
Condiciones de almacenamiento	-20°C a 60°C, humedad máx. 80% rH
Mantenimiento y limpieza	Limpiar con un paño suave; el agua no debe penetrar en la carcasa
Seguridad	Láser clase 2: no mirar el haz, no dirigir a personas, no usar instrumentos ópticos; respetar las directrices EMC
Piezas de repuesto y reparabilidad	No se especifican piezas de repuesto; modificaciones no autorizadas; utilizar solo el aparato para el uso previsto
Contenido del embalaje	Aparato, cable de carga USB, manual de instrucciones, cuaderno «Observaciones adicionales y sobre la garantía»
Normas	Conforme UE (EMC 2014/30/UE, RAEE), EN 60825-1:2014
Garantía	Según las condiciones indicadas en el cuaderno adjunto

Preguntas frecuentes - DistanceMaster Vision Laserliner

¿Cómo encender y medir una distancia?

Presione la tecla ENCENDIDO (a) para encender el aparato. El láser se activa. Apunte al objetivo y presione nuevamente la misma tecla para realizar una medición. El resultado se muestra.

¿Cómo cambiar la unidad de medida?

Entre en el menú de ajuste presionando la tecla MENU SET (d). Navegue hasta la opción de unidad (m/ft/''/inch) y valide con la tecla MENU SET. Use las teclas '+' o '-' para modificar, luego valide nuevamente.

¿Qué hacer en caso de error Err 1 o Err 2?

Err 1: señal recibida demasiado débil. Verifique que el objetivo sea reflectante y esté limpio. Err 2: señal recibida demasiado fuerte. Aléjese del objetivo o use una superficie menos reflectante.

¿Cómo usar la función de medición continua?

Presione la tecla ENCENDIDO (a) durante 2 segundos para activar la medición continua. El aparato mide continuamente y muestra los valores mín., máx. y la diferencia. Presione nuevamente ENCENDIDO para detener.

¿Cómo ajustar el plano de medición (referencia)?

Presione varias veces la tecla DIST (a) para cambiar entre los planos: delantero, rosca, trasero (tope) y pasador. El símbolo correspondiente se muestra en la pantalla.

¿Cómo recargar las pilas?

Use el cable USB suministrado para conectar el aparato a un cargador USB. El aparato recarga únicamente pilas recargables NiMH AAA 1,2 V. No intente cargar otros tipos de pilas.

La función de cámara no funciona, ¿qué hacer?

Verifique que la cámara (7) no esté obstruida. Presione la tecla cámara (g) para activarla. Si aparece el error Err 7, puede tratarse de un defecto de hardware; contacte al servicio posventa.

¿Cómo usar la función Pitágoras?

Presione varias veces la tecla ángulo/Pitágoras (i) para seleccionar Pitágoras 1, 2 o 3 (mostrado como 1x, 2x, 3x). Siga las instrucciones en pantalla para medir los lados necesarios; el resultado se calcula automáticamente.

¿Cómo limpiar el aparato?

Use un paño suave y seco. No deje que el agua entre en la carcasa. No use productos abrasivos ni disolventes.

El aparato se apaga solo, ¿es normal?

Sí, una función de ahorro de energía apaga automáticamente el aparato después de un período de inactividad ajustable (20 s para la iluminación, 60 s para el láser, 150 s para el aparato). Puede modificar estos plazos en el menú de ajuste.

MANUAL DE USUARIO DistanceMaster Vision Laserliner

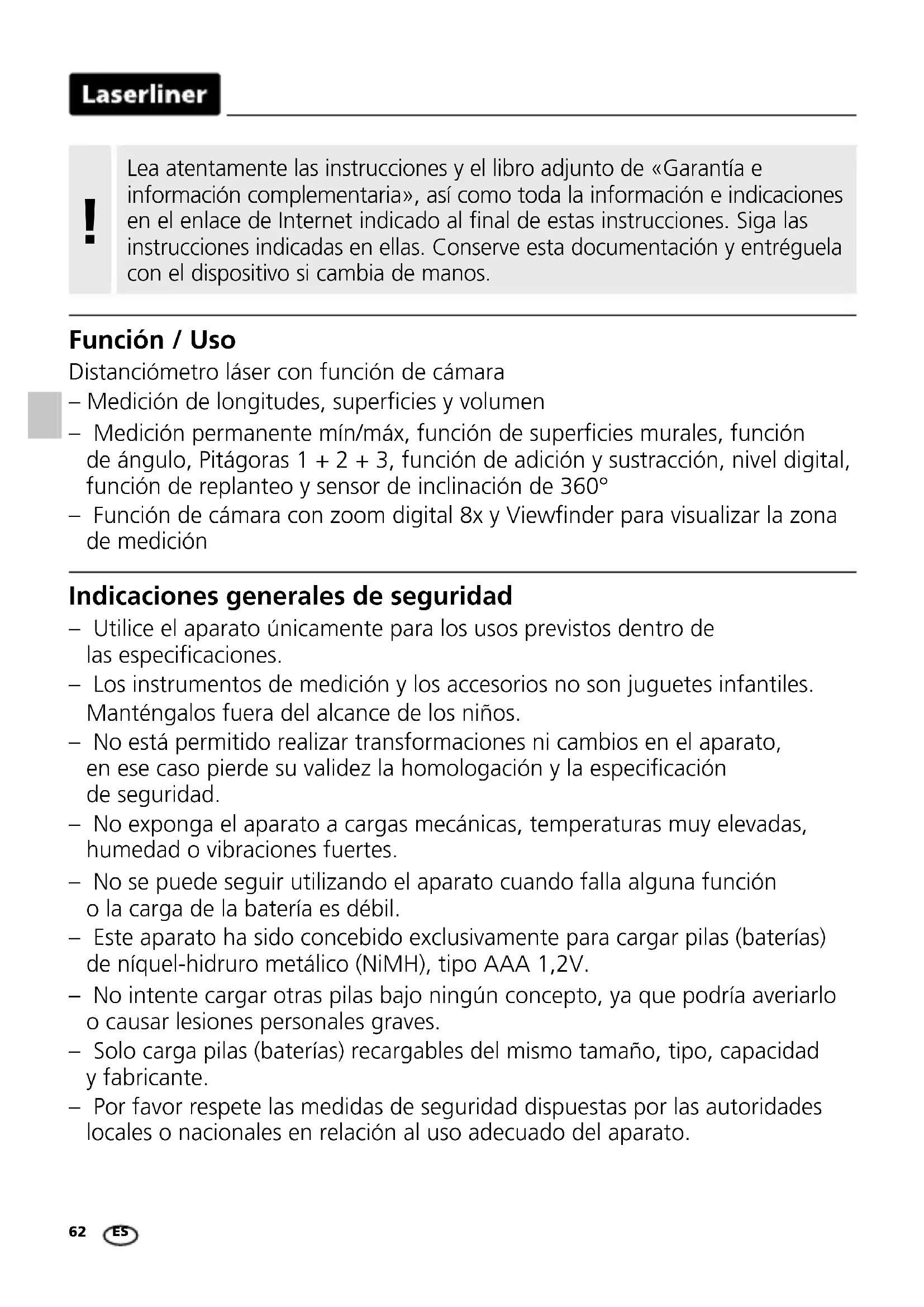

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.

Función / Uso

Distanciómetro láser con función de cámara

• Medición de longitudes, superficies y volumen
• Medición permanente mín/máx, función de superficies murales, función de ángulo, Pitágoras 1 + 2 + 3, función de adición y sustracción, nivel digital, función de replanteo y sensor de inclinación de 360°
• Función de cámara con zoom digital 8x y Viewfinder para visualizar la zona de medición

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.
• Este aparato ha sido concebido exclusivamente para cargar pilas (baterías) de níquel-hidruro metálico (NiMH), tipo AAA 1,2V.
• No intente cargar otras pilas bajo ningún concepto, ya que podría averiarlo o causar lesiones personales graves.
• Solo carga pilas (baterías) recargables del mismo tamaño, tipo, capacidad y fabricante.
• Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato.

Instrucciones de seguridad

Manejo de láseres de clase 2

Rayo láser! ¡No mire al rayo láser! Láser clase 2 < 1 mW · 635 nm EN 60825-1:2014

• Atención: No mire directamente el rayo ni su reflejo.
• No oriente el rayo láser hacia las personas.
• Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria.
• No está permitido manipular (alterar) este dispositivo.
• No mire nunca el rayo láser o las reflexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...).

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.
• El uso cerca de altas tensiones o bajo campos electromagnéticos alternos elevados puede mermar la precisión de la medición.

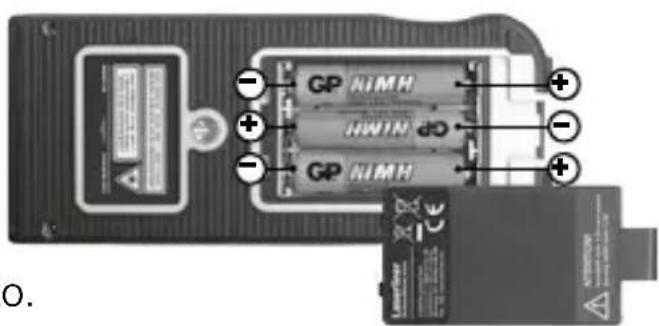

Poner las pilas recargables

Abra el compartimento de baterías y coloque las baterías recargables (3 x NiMH, tipo AAA) respetando los símbolos de instalación. Coloque las pilas en el polo correcto.

Las pilas recargables se pueden cargar en el aparato con el cable de carga adjunto.

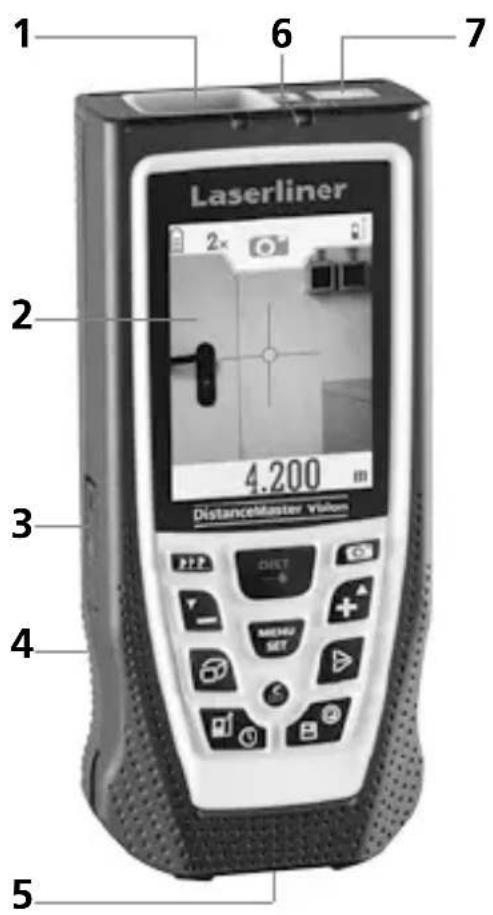

1 Campo de receptor láser
2 Pantalla
3 Entrada para el alimentador de USB cargador
4 Compartimento de pilas (dorso)
5 Patilla plegable
6 Salida del láser
7 Cámara

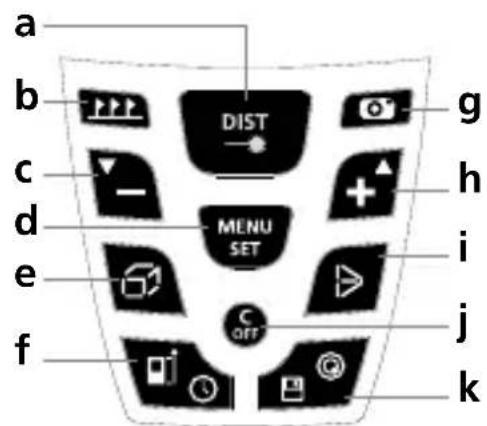

TECLADO:

a CON / Láser encendido / Medir / Medición permanente mín./máx.
b Función de replanteo
c Función de substracción / Reducir valor / Ver valores de medición almacenados
d Menú de configuración / Confirmar
e Longitud / Superficie / Volumen / Función de superficies murales
f Temporizador / Nivel de medición (referencia) delante / rosca / detrás / pin
g Función de cámara
h Función de adición / Aumentar valor / Ver valores de medición almacenados
i Función de radio / Pitágoras 1 + 2 + 3
j DES / Borrar los últimos valores de medición
k Memoria / nivel de burbuja digital

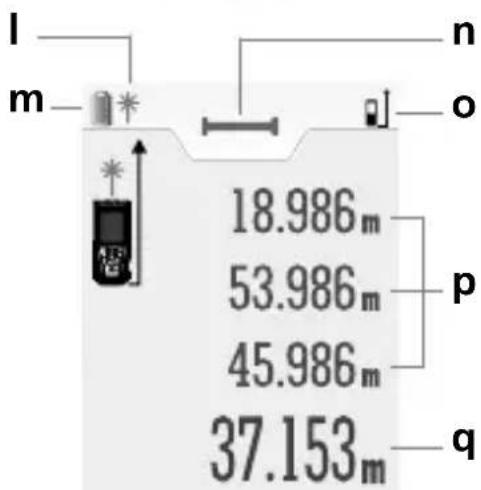

PANTALLA:

I Láser activo
m Símbolo de pilas
n Función de medición ajustada
o Nivel de medición (referencia) delante / rosca / detrás / pin
p Valores intermedios / Valores mín/máx
q Valores de medición / Resultados

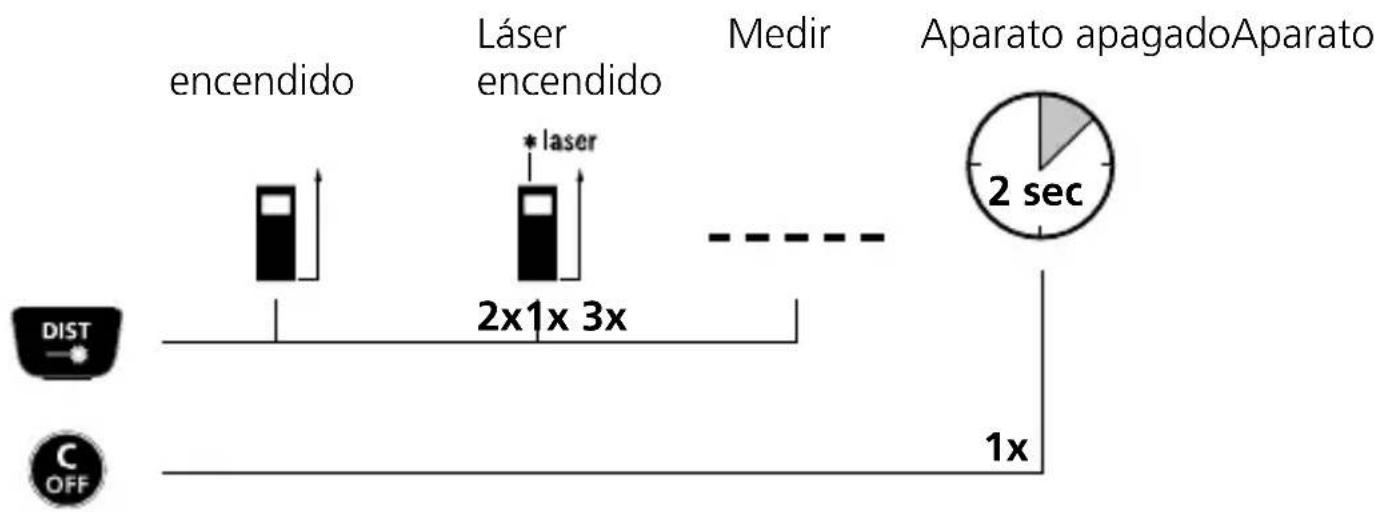

Conectar, medir y desconectar:

Borrar el último valor de medición:

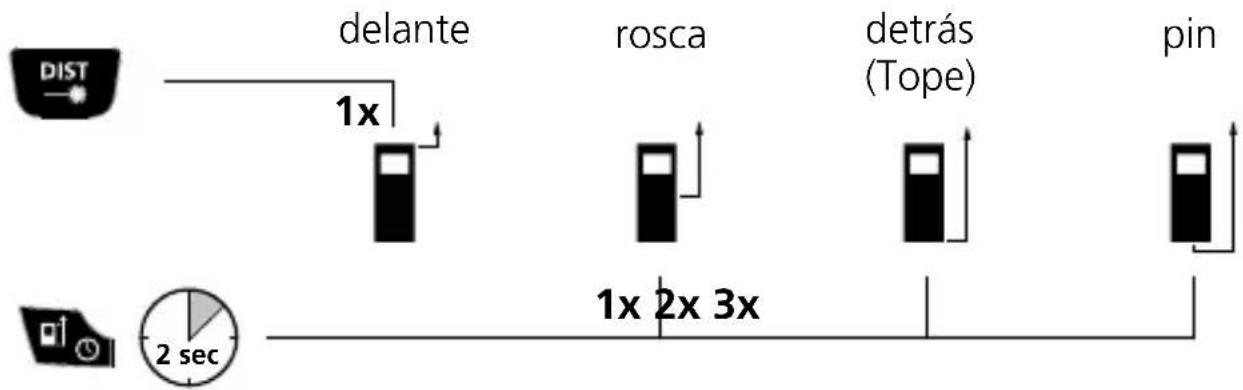

Conmutar nivel de medición (referencia):

El aparato se inicia con el último ajuste.

Nivel de medición patilla/tope:

Para mediciones desde la esquina, pliegue la patilla hacia abajo y seleccione el ajuste «Nivel de medición PATILLA»

Para mediciones de tope, pliegue la patilla hacia un lado y seleccione el ajuste «Nivel de medición detrás».

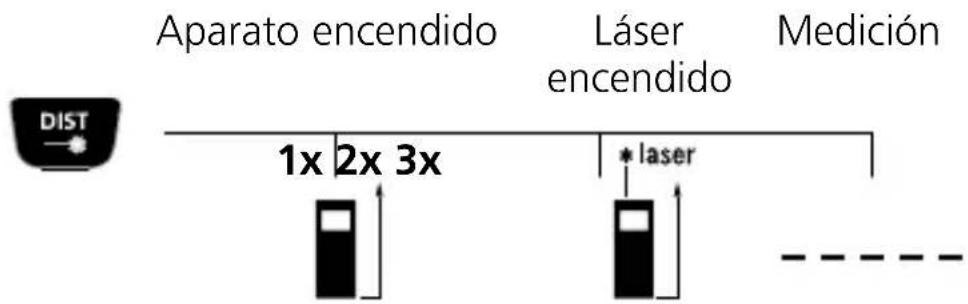

Medición de longitudes:

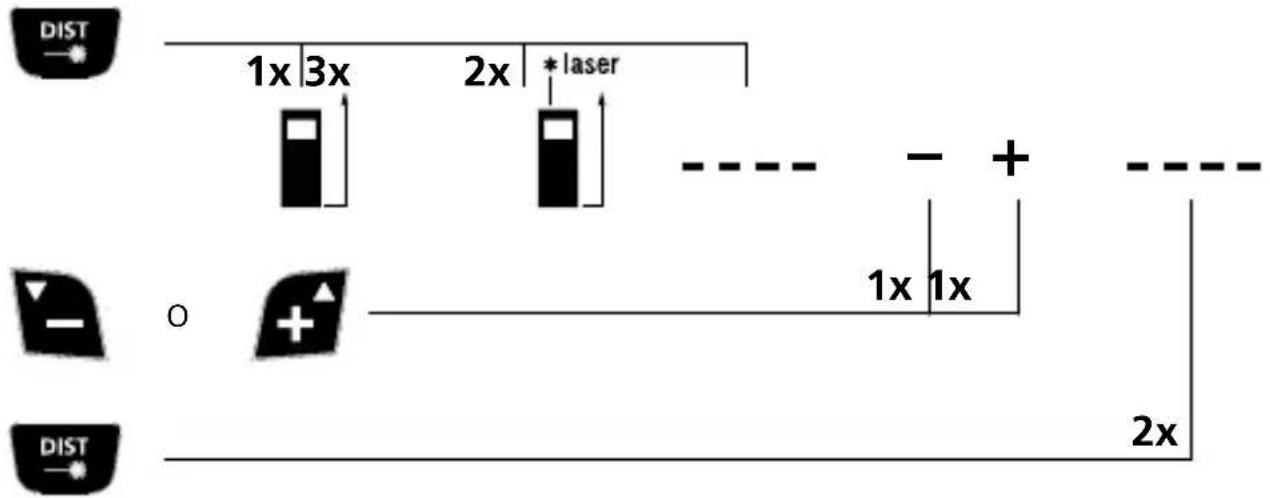

Adición y sustracción de longitudes:

Longitud (Aparato encendido) Láser 1. Longitud +/- Resultado etc.

Para otras longitudes, pulse el botón DIST.

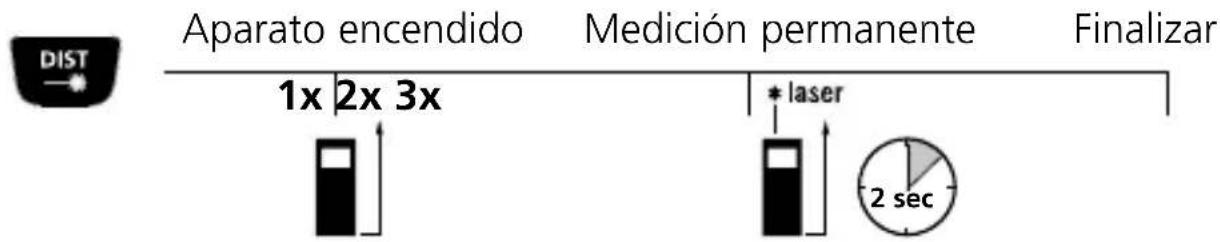

Medición permanente mín./máx.:

La pantalla LC muestra el valor máximo (máx.), el valor mínimo (mín.), la diferencia y el valor actual.

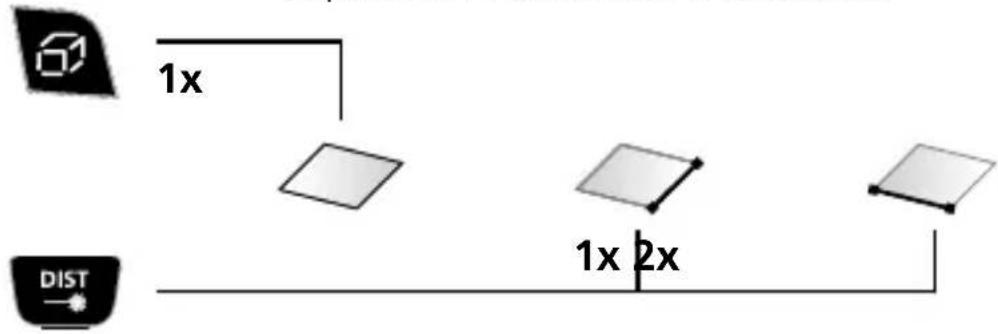

Medición de superficies:

Superficie 2. Medición1. Medición

La pantalla LC muestra un perímetro adicional.

Laserliner

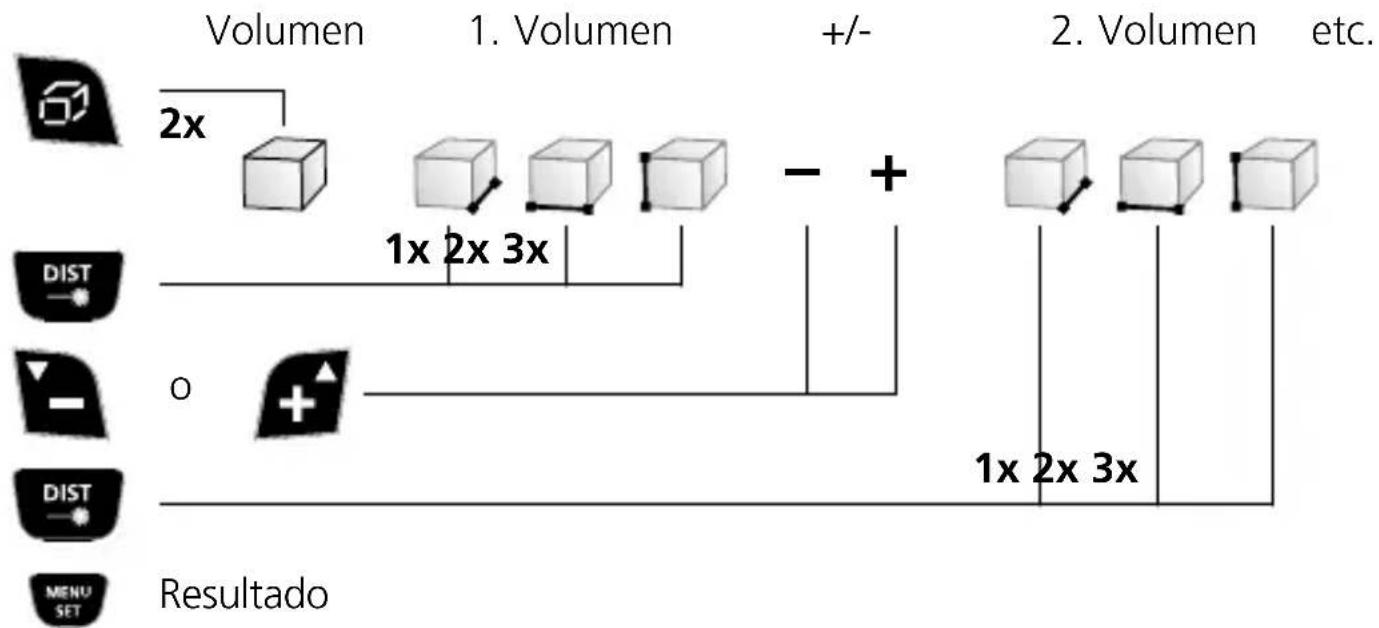

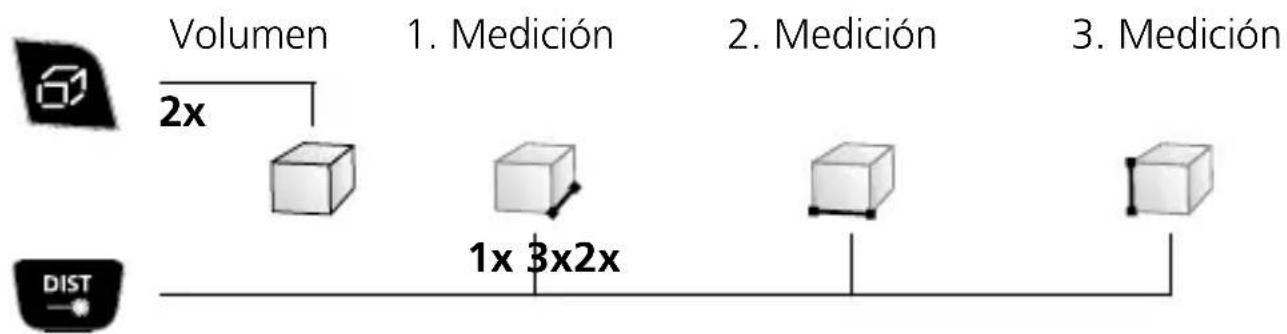

Medición del volumen:

Cálculo del volumen:


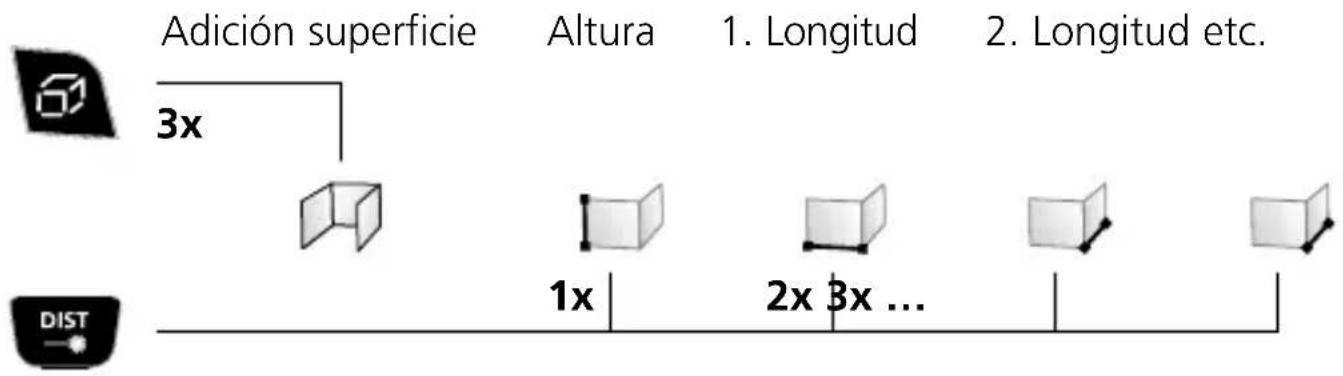

Adición superficie / Función de superficies murales:

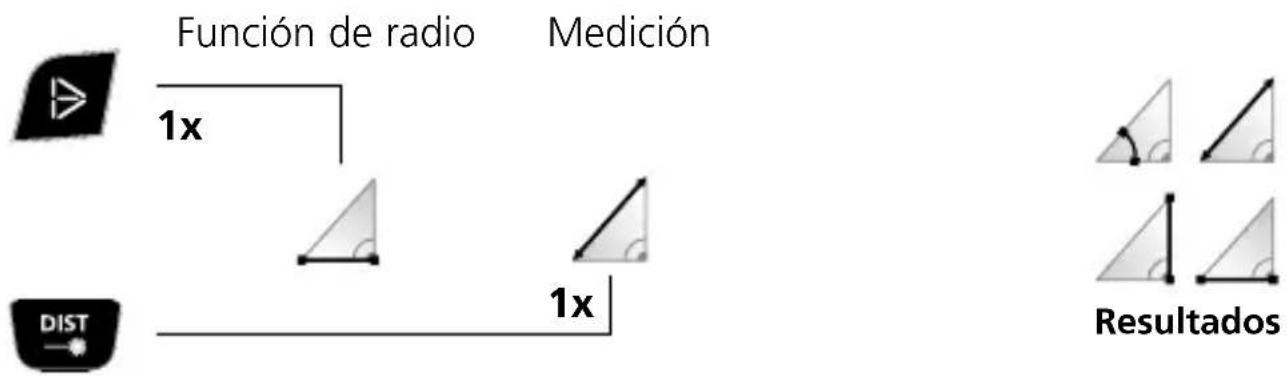

Función de radio:

Los resultados de medición se obtienen automáticamente con el sensor de inclinación de 360°.

La parte trasera del dispositivo sirve de superficie de referencia para medir ángulos.

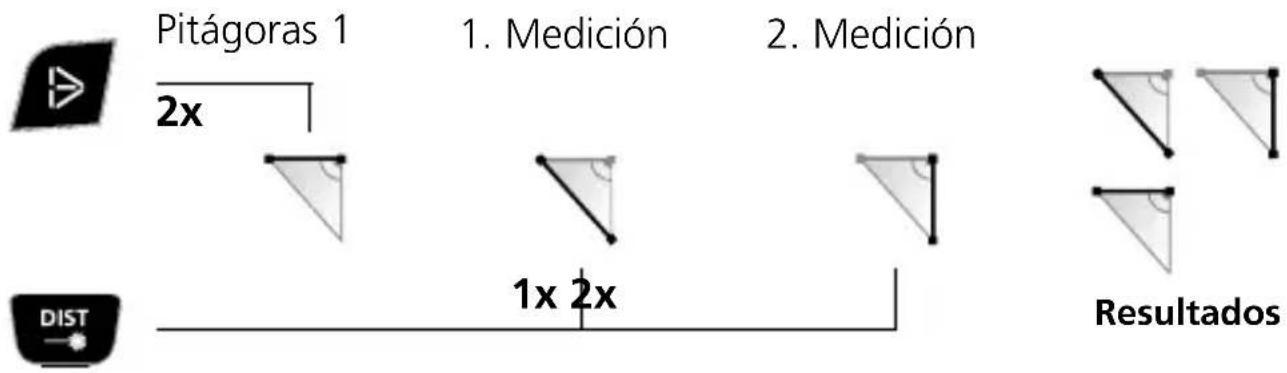

Función Pitágoras 1:

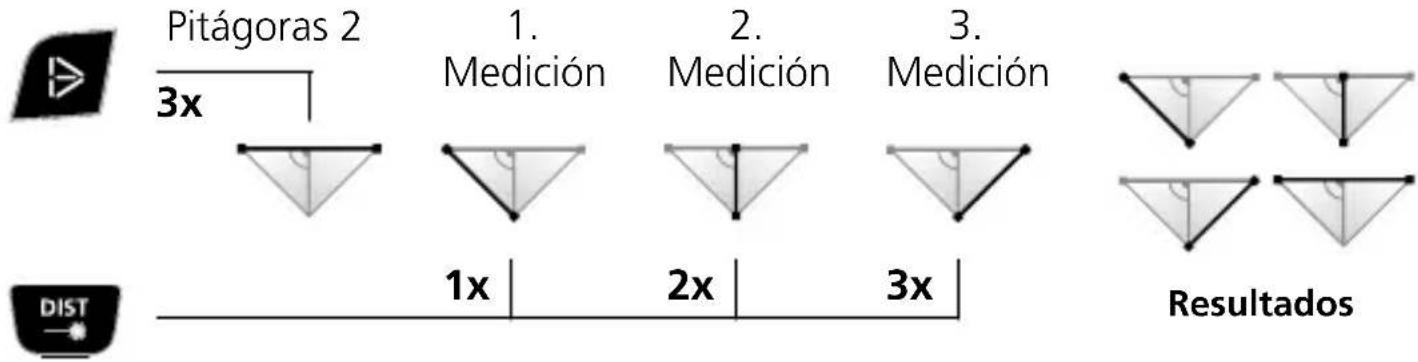

Función Pitágoras 2:

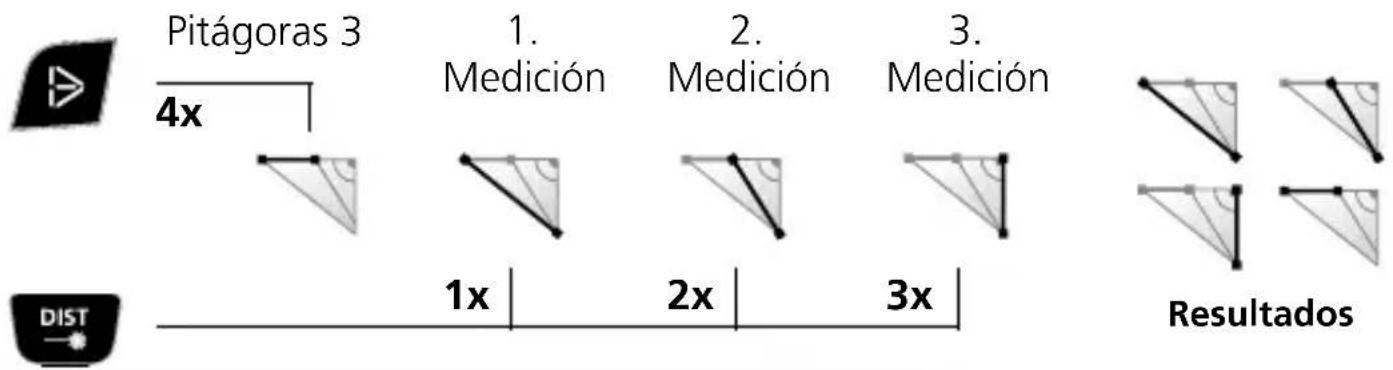

Función Pitágoras 3:

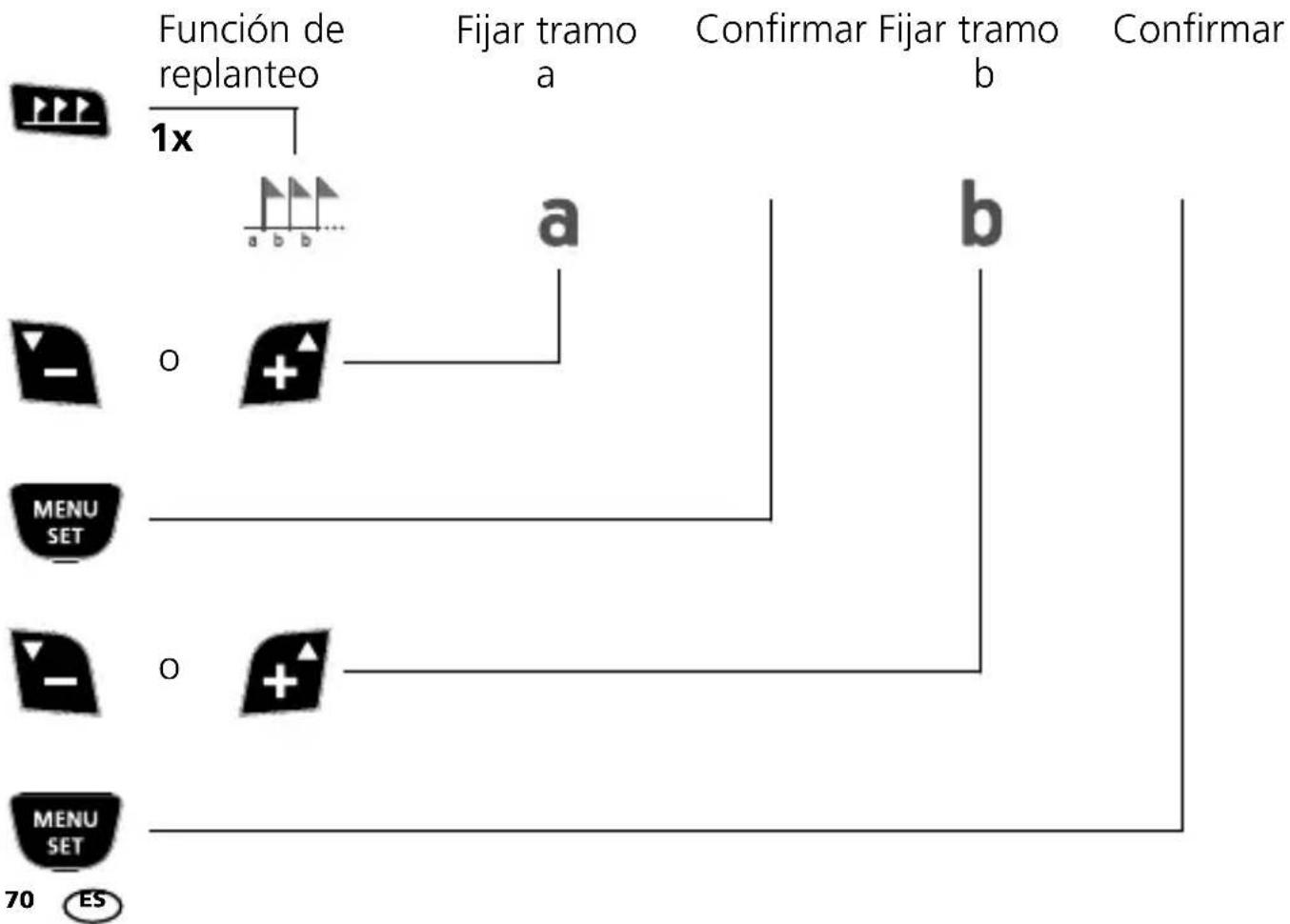

Función de replanteo:

Para llegar al objetivo, mueva el dispositivo en la dirección de la flecha

Objetivo alcanzado

Para llegar al objetivo, mueva el dispositivo en la dirección de la flecha

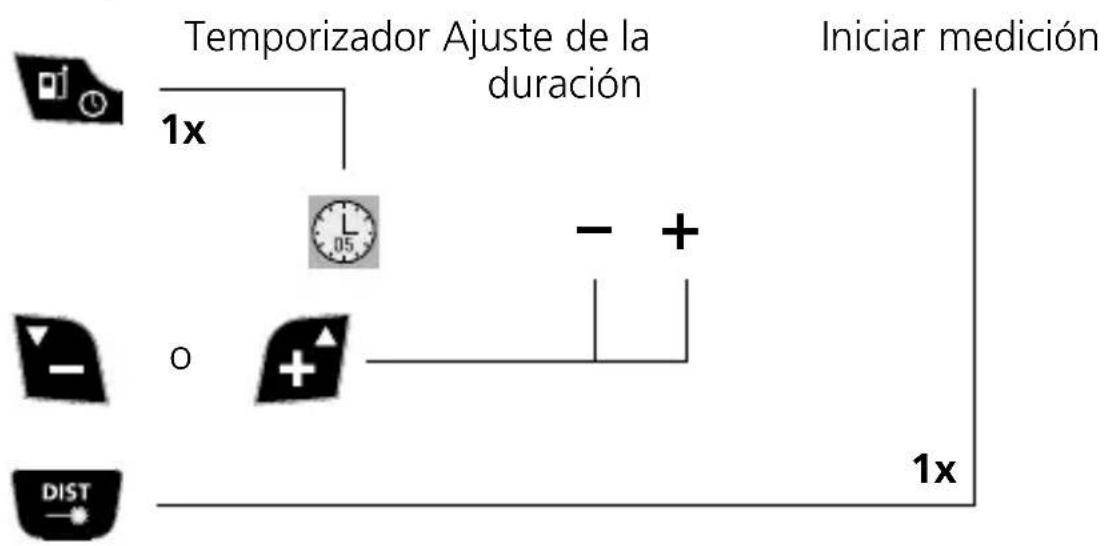

Temporizador:

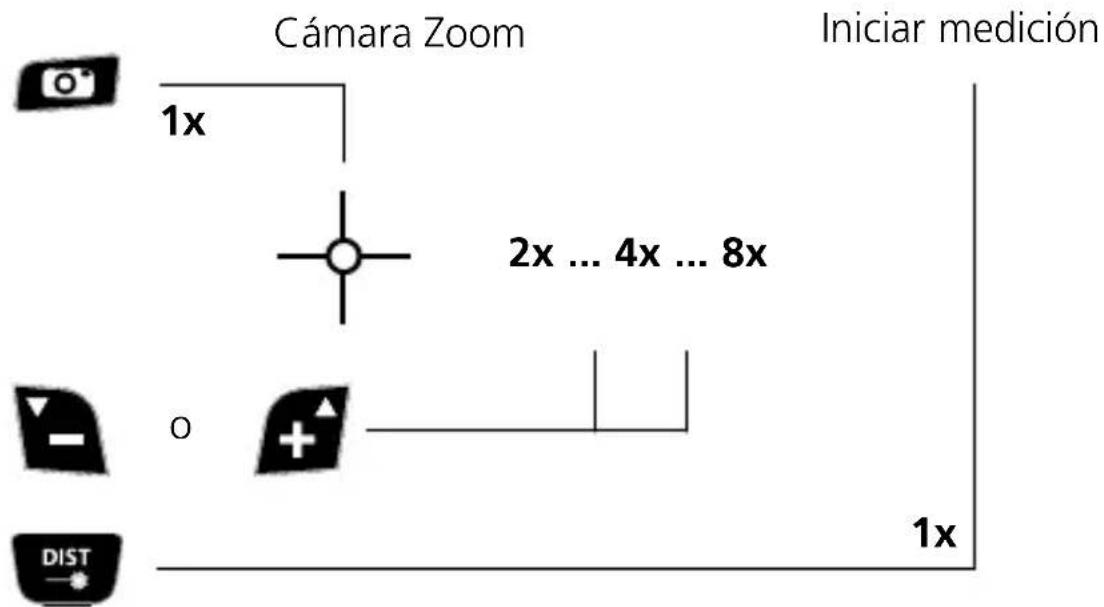

Función de cámara:

Nivel de burbuja digital:

El nivel digital sirve para alinear los objetos.

Función de memoria:

El aparato dispone de 50 posiciones de memoria.

Avisos importantes

• El láser indica el punto de medición hasta el que se va a medir. En el rayo láser no deben penetrar objetos.
• El aparato compensa diferentes temperaturas ambientales al medir. Por ello considere un tiempo corto de adaptación, al cambiar de lugar con grandes diferencias de temperatura.
• El aparato sólo puede usarse limitadamente en exteriores y no puede usarse con fuertes rayos solares.
• En mediciones en el exterior la lluvia, la niebla y la nieve pueden influir y falsificar los resultados de medición.
• En condiciones desfavorables como p. ej. superficies mal reflectantes la discrepanacia máx. puede ser mayor de 3 mm.
• Alfombras, acolchados o cortinas no reflejan el láser óptimamente. Utilice superficies lisas.
• En mediciones a través de cristal (ventanas), pueden falsificarse los resultados de medición.
• Una función economizante de energía desconecta automáticamente el aparato.
• Limpieza con un paño suave. No debe penetrar agua en la caja.

Código de errores:

Err 1: Señal receptora demasiado débil
Err 2: Señal receptora demasiado fuerte
Err 3: Cambiar las pilas
Err 4: Error en la memoria

Err 5: Error en el cálculo con el teorema de Pitágoras
Err 6: Fuera de la gama de medición
Err 7: Error en cámara
Err 8: Error en sensor de inclinación

Datos Técnicos (Salvo modificaciones. 18W19)
Medición de la distancia
Precisión (típico)* ± 2 mm
Gama de medición (interiores)**	0,05 m - 80 m
Medición del ángulo
Rango de medición ± 90°
Clase de láser 2 < 1 mW
Longitud de onda del láser 635 nm
Condiciones de trabajo	-0°C...40°C, Humedad del aire máx. 20...85% r.h., No condensante, Altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén -20°C...60°C, Humedad del aire máx. 80% r.h.
Apagado automático ajustable
Alimentación	3 pilas (baterías) de níquel-metal hidruro (NiMH), tipo AAA 1,2V
Dimensiones (An x Al x F) 58 x 135 x 30 mm
Peso (pilas incluida) 210 g

* Distancia de medición hasta 10 m con superficies reflectantes y a temperatura ambiente. Con distancias mayores y condiciones desfavorables, como fuerte radiación solar o superficies de baja reflexión, puede aumentar la tolerancia de las mediciones en ± 0,2 mm/m.
** Con un máximo de 10.000 lux

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=dimavi
