Produkttyp	Laser-Entfernungsmesser mit Kamera
Marke	Laserliner
Modell	DistanceMaster Vision
Abmessungen (L x B x H)	58 x 135 x 30 mm
Gewicht (inkl. Batterien)	210 g
Stromversorgung	3 NiMH AAA 1,2 V Akkus (im Gerät über USB aufladbar)
Laserklasse	2 - < 1 mW, 635 nm
Messgenauigkeit	± 2 mm (typisch bis 10 m)
Messbereich (innen)	0,05 m - 80 m
Neigungsmessbereich	± 90°
Hauptfunktionen	Entfernungs-, Flächen- und Volumenmessung, kontinuierliche Min./Max.-Messung, Wandflächenfunktion, Winkel, Pythagoras 1+2+3, Addition/Subtraktion, digitale Wasserwaage, Absteckung, Timer, Kamera mit 8-fachem Digitalzoom und Sucher, 360° Neigungssensor, Speicher für 50 Plätze
Einstellungen	Einstellbare Auto-Abschaltung, Einheiten (m/ft/''/inch, °/%), Signalton
Arbeitsbedingungen	-0°C bis 40°C, max. Luftfeuchtigkeit 85% rF, max. Höhe 2000 m
Lagerbedingungen	-20°C bis 60°C, max. Luftfeuchtigkeit 80% rF
Wartung und Reinigung	Reinigen mit einem weichen Tuch; Wasser darf nicht in das Gehäuse eindringen
Sicherheit	Laser Klasse 2: Nicht in den Strahl blicken, nicht auf Personen richten, keine optischen Instrumente verwenden; EMV-Richtlinien beachten
Ersatzteile und Reparierbarkeit	Keine spezifizierten Ersatzteile; unerlaubte Änderungen; Gerät nur bestimmungsgemäß verwenden
Lieferumfang	Gerät, USB-Ladekabel, Bedienungsanleitung, Heft "Zusätzliche Hinweise und Garantie"
Normen	EU-konform (EMV 2014/30/EU, WEEE), EN 60825-1:2014
Garantie	Gemäß den im beiliegenden Heft genannten Bedingungen

Häufig gestellte Fragen - DistanceMaster Vision Laserliner

Wie schalte ich das Gerät ein und messe eine Entfernung?

Drücken Sie die Taste EIN (a), um das Gerät einzuschalten. Der Laser wird aktiviert. Zielen Sie auf das Ziel und drücken Sie erneut dieselbe Taste, um eine Messung durchzuführen. Das Ergebnis wird angezeigt.

Wie ändere ich die Maßeinheit?

Rufen Sie das Einstellungsmenü auf, indem Sie die Taste MENU SET (d) drücken. Navigieren Sie zur Option Einheit (m/ft/''/inch) und bestätigen Sie mit MENU SET. Verwenden Sie die Tasten '+' oder '-', um zu ändern, und bestätigen Sie erneut.

Was tun bei Fehler Err 1 oder Err 2?

Err 1: Empfangenes Signal zu schwach. Überprüfen Sie, ob das Ziel reflektierend und sauber ist. Err 2: Empfangenes Signal zu stark. Entfernen Sie sich vom Ziel oder verwenden Sie eine weniger reflektierende Oberfläche.

Wie verwende ich die Dauermessfunktion?

Halten Sie die Taste EIN (a) 2 Sekunden lang gedrückt, um die Dauermessung zu aktivieren. Das Gerät misst kontinuierlich und zeigt die Min.-, Max.-Werte und die Differenz an. Drücken Sie erneut EIN, um zu stoppen.

Wie stelle ich die Messebene (Bezug) ein?

Drücken Sie mehrmals die Taste DIST (a), um zwischen den Ebenen zu wechseln: Vorderkante, Gewinde, Hinterkante (Anschlag) und Stift. Das entsprechende Symbol wird auf dem Bildschirm angezeigt.

Wie lade ich die Akkus auf?

Verwenden Sie das mitgelieferte USB-Kabel, um das Gerät an ein USB-Ladegerät anzuschließen. Das Gerät lädt nur NiMH AAA 1,2 V Akkus auf. Versuchen Sie nicht, andere Batterietypen zu laden.

Die Kamerafunktion funktioniert nicht, was tun?

Überprüfen Sie, ob die Kamera (7) nicht blockiert ist. Drücken Sie die Taste Kamera (g), um sie zu aktivieren. Wenn der Fehler Err 7 angezeigt wird, könnte ein Hardwaredefekt vorliegen; wenden Sie sich an den Kundendienst.

Wie verwende ich die Pythagoras-Funktion?

Drücken Sie mehrmals die Taste Winkel/Pythagoras (i), um Pythagoras 1, 2 oder 3 auszuwählen (angezeigt als 1x, 2x, 3x). Befolgen Sie die Anweisungen auf dem Bildschirm, um die benötigten Seiten zu messen; das Ergebnis wird automatisch berechnet.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch. Lassen Sie kein Wasser in das Gehäuse eindringen. Verwenden Sie keine scheuernden oder lösungsmittelhaltigen Reinigungsmittel.

Das Gerät schaltet sich von selbst aus, ist das normal?

Ja, eine Energiesparfunktion schaltet das Gerät nach einer einstellbaren Inaktivitätszeit automatisch aus (20 s für Beleuchtung, 60 s für Laser, 150 s für Gerät). Sie können diese Zeiten im Einstellungsmenü ändern.

BEDIENUNGSANLEITUNG DistanceMaster Vision Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Laser-Entfernungsmesser mit Kamerafunktion

• Messen von Längen, Flächen und Volumen
• Min/Max-Dauermessung, Wandflächenfunktion, Winkelfunktion, Pythagoras 1 + 2 + 3, Additions- und Subtraktionsfunktion, digitale Libelle, Absteck-funktion und 360° Neigungssensor
• Kamerafunktion mit 8-fachem Digitalzoom und Viewfinder zum Anvisieren des Messbereichs

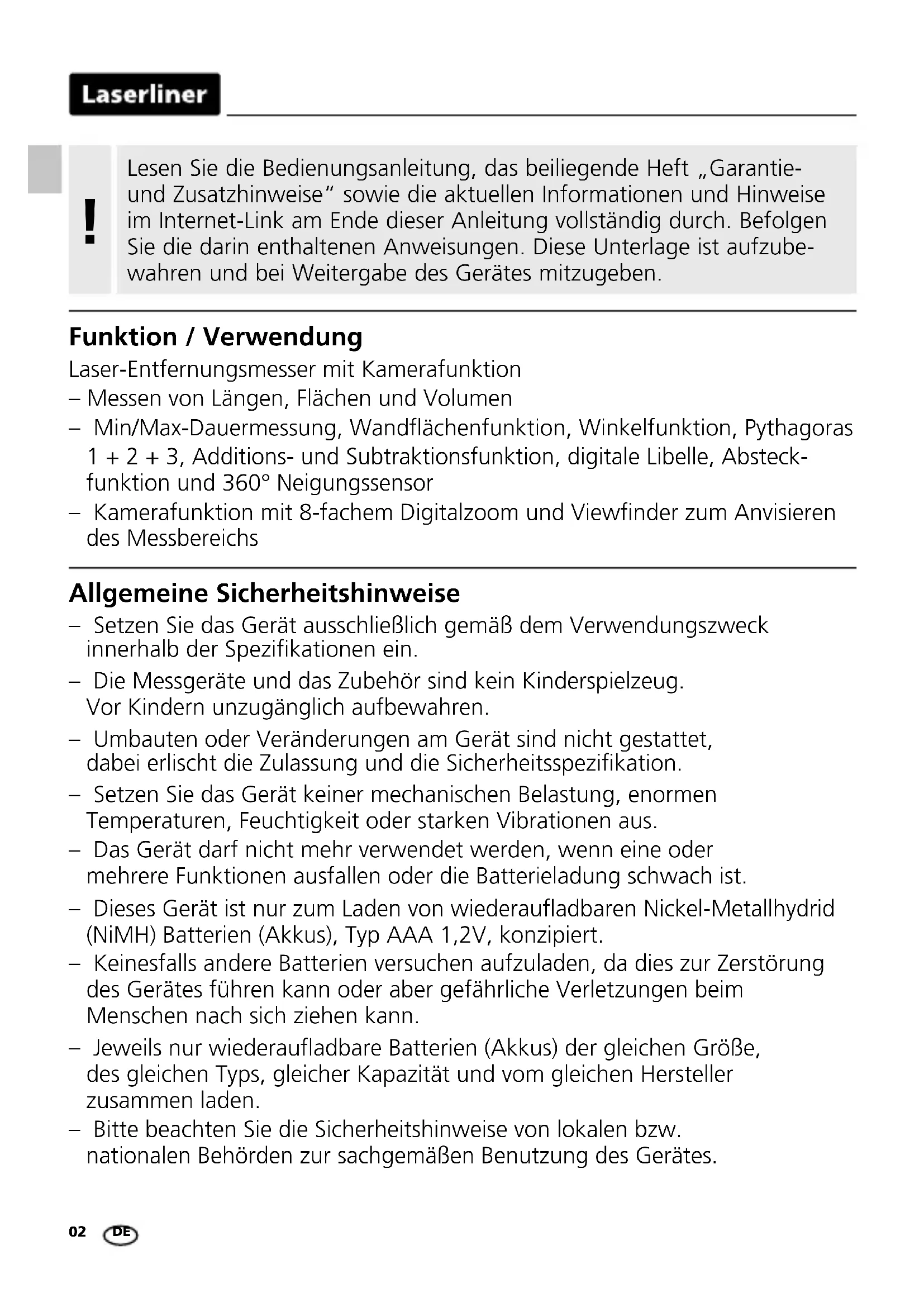

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
• Dieses Gerät ist nur zum Laden von wiederaufladbaren Nickel-Metallhydrid (NiMH) Batterien (Akkus), Typ AAA 1,2V, konzipiert.
• Keinesfalls andere Batterien versuchen aufzuladen, da dies zur Zerstörung des Gerätes führen kann oder aber gefährliche Verletzungen beim Menschen nach sich ziehen kann.
• Jeweils nur wiederaufladbare Batterien (Akkus) der gleichen Größe, des gleichen Typs, gleicher Kapazität und vom gleichen Hersteller zusammen laden.
• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 635 nm EN 60825-1:2014

• Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
  – Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
• Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

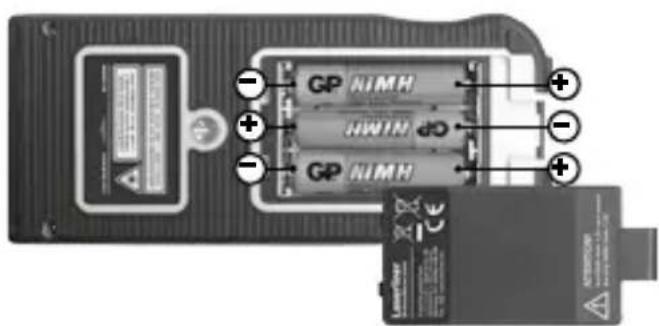

Wiederaufladbare Batterien einlegen

Das Batteriefach öffnen und wiederauf-ladbare Batterien (3 x NiMH, Typ AAA) gemäß den Installationssymbolen einlegen. Dabei auf korrekte Polarität achten. Die wiederaufladbare Batterien können mit dem beiliegenden USB-Ladekabel im Gerät geladen werden.

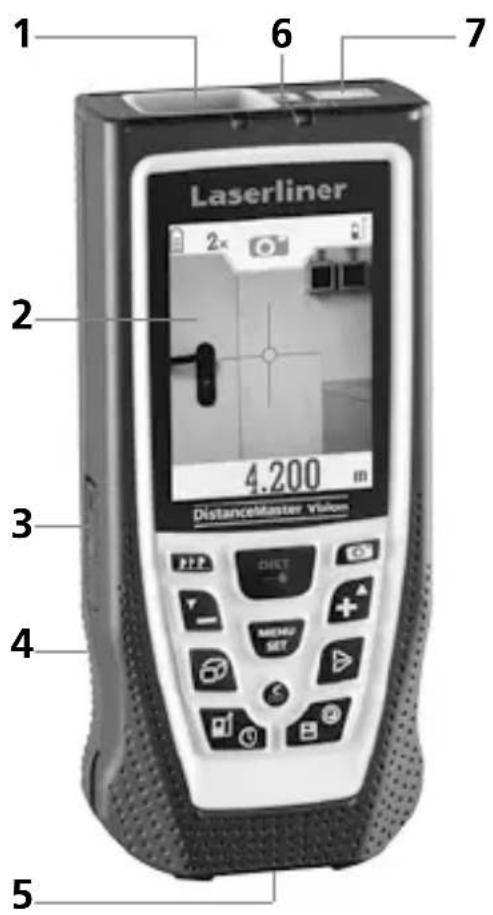

1 Laserempfangsfeld
2 Display
3 Anschlussbuchse für USB-Ladegerät
4 Batteriefach (Rückseite)
5 Klappbarer Pin
6 Laseraustritt
7 Kamera

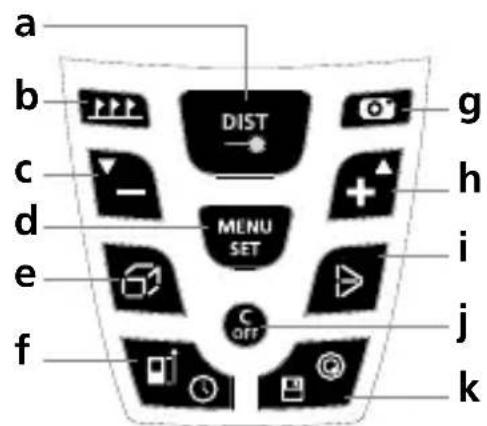

TASTATUR:

a AN / Laser an / Messen / min/max-Dauermessung
b Absteckfunktion
c Subtraktionsfunktion / Wert verringern / gespeicherte Messwerte ansehen
d Einstellungsmenü / Bestätigen
e Länge / Fläche / Volumen / Wandflächenfunktion
f Timerfunktion / Messebene (Referenz) vorne / Gewinde / hinten / Pin
g Kamerafunktion
h Additionsfunktion / Wert erhöhen / gespeicherte Messwerte ansehen
i Winkelfunktion / Pythagoras 1 + 2 + 3
j AUS / Löschen der letzten Messwerte
k Speicher / digitale Libelle

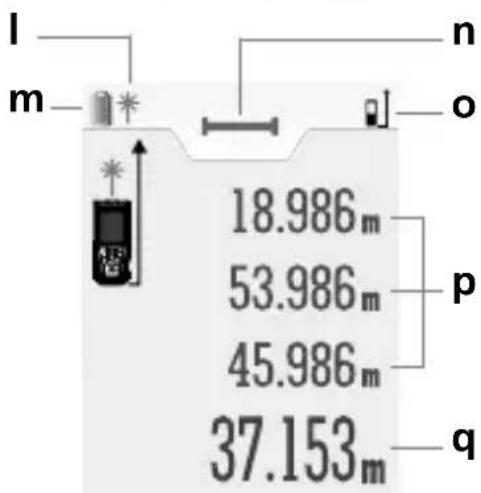

DISPLAY:

I Laser aktiv
m Batteriesymbol
n Eingestellte Messfunktion
- Messebene (Referenz) vorne / Gewinde / hinten / Pin
p Zwischenwerte / min/max-Werte
q Messwerte / Messergebnisse

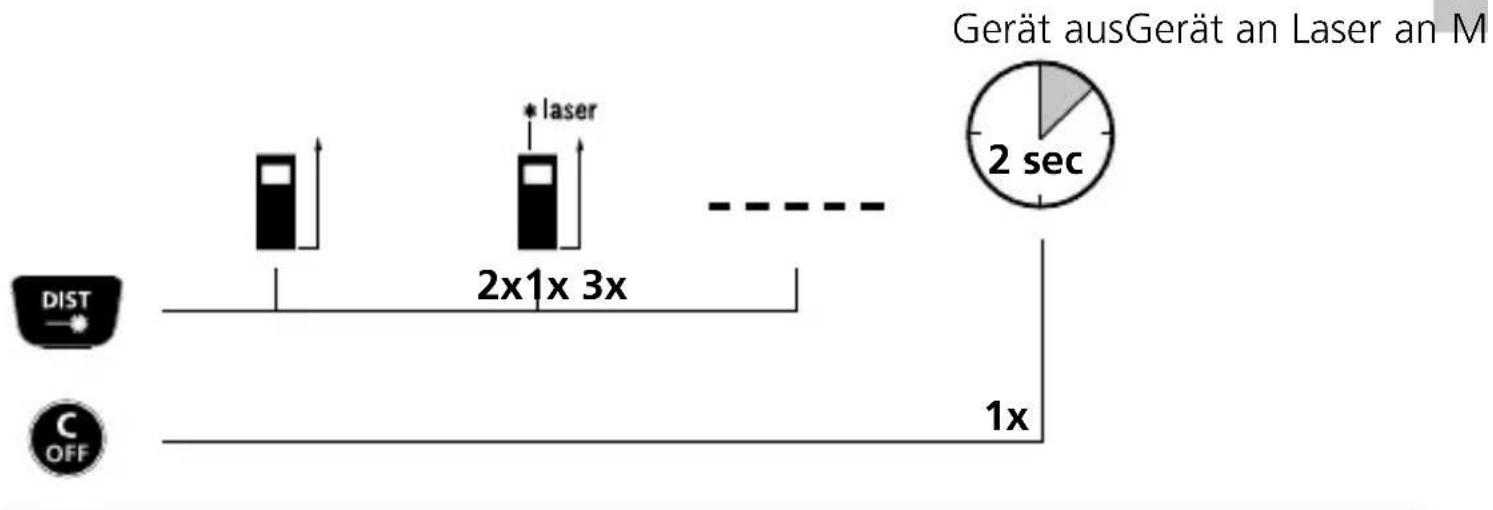

Einschalten, Messen und Ausschalten:

Einstellungsmenü:

MENU SET	20 sec	Zeiteinstellung automatische Abschaltung der Display-Beleuchtung
	060 sec	Zeiteinstellung automatische Abschaltung Laser
	150 sec	Zeiteinstellung automatische Abschaltung Gerät
	on	Signalton ein / aus
	0.000 m	Messeinheit umschalten: m / ft / _'_" / inch
		Messeinheit umschalten: °/ %
		Einstellungsoption auswählen
		Auswahl bestätigen (grüne Kennzeichnung)
		Wert verändern
		Einstellung bestätigen (rote Kennzeichnung)
		Einstellung speichern (optional)
		Menü verlassen

Löschen des letzten Messwertes:

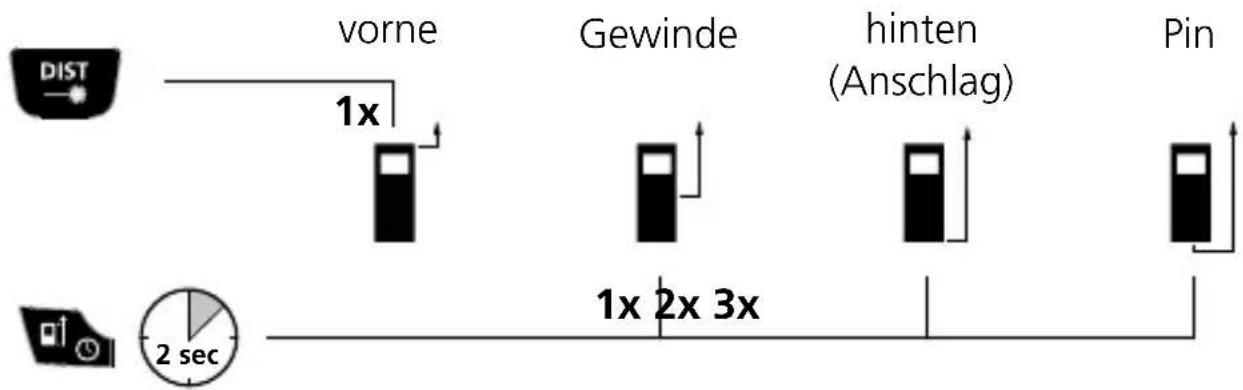

Messebene (Referenz) umschalten:

Das Gerät startet mit der letzten Einstellung.

Messebene Pin / Anschlag:

Für Messungen aus der Ecke den Pin nach unten klappen und die Einstellung „Messebene PIN“ wählen.

Für Anschlagmessungen den Pin zur Seite klappen und die Einstellung „Messebene hinten“ wählen.

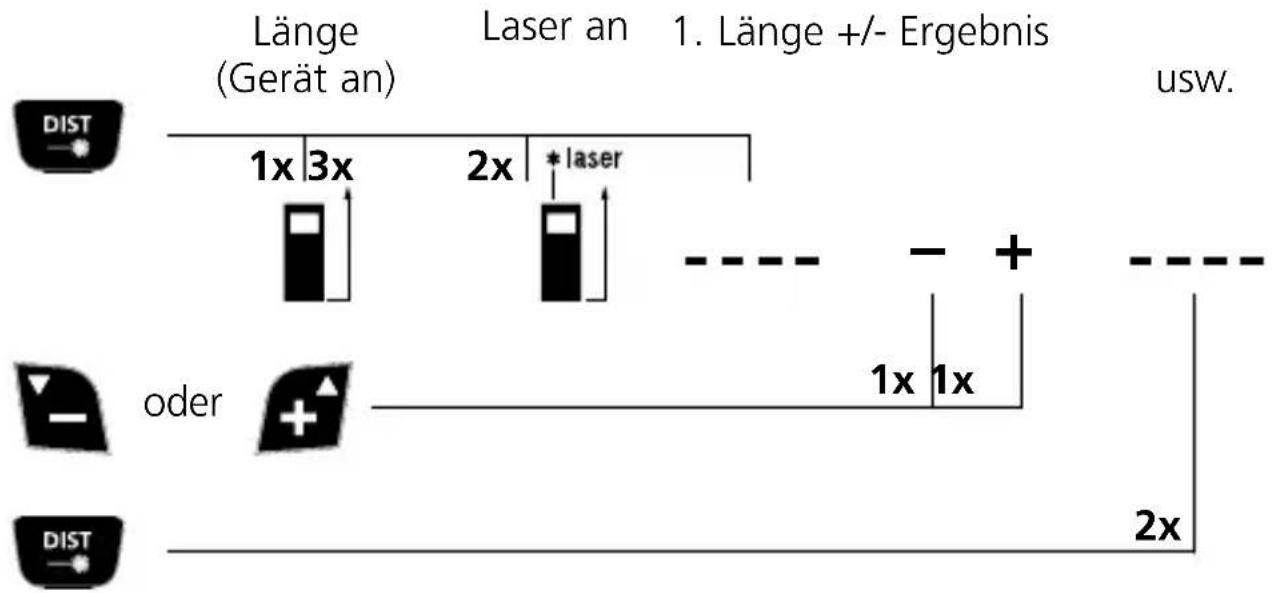

Addition und Subtraktion von Längen:

Weitere Längen werden durch Drücken der Taste DIST hinzugefügt.

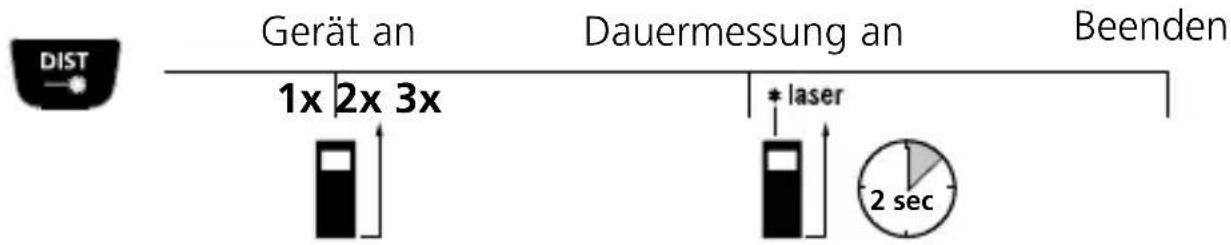

min/max-Dauermessung:

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min), den Differenzwert und den aktuellen Wert an.

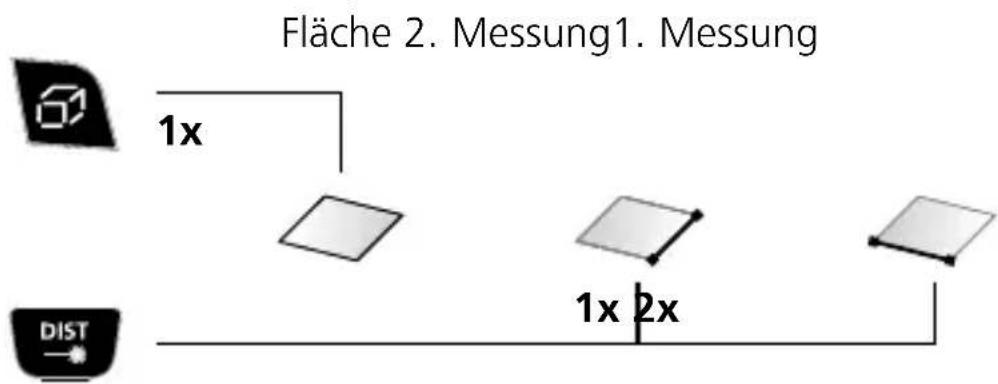

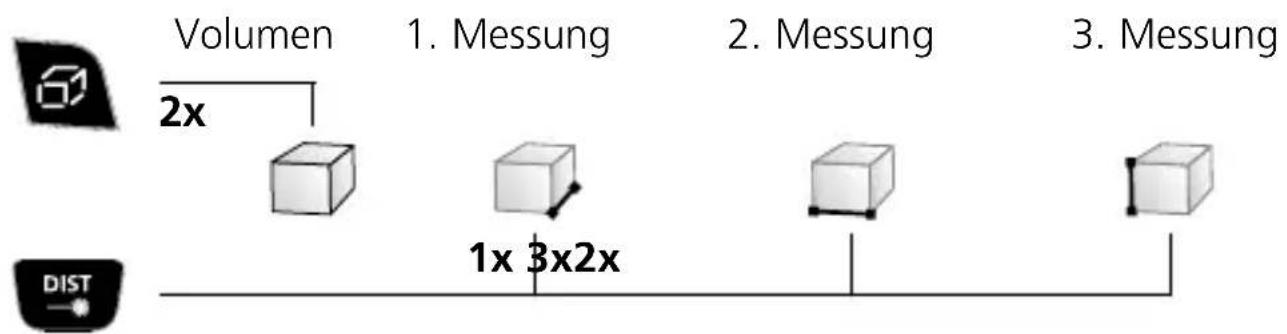

Flächenmessung:

Das LC-Display zeigt zusätzlichen den Raumumfang an.

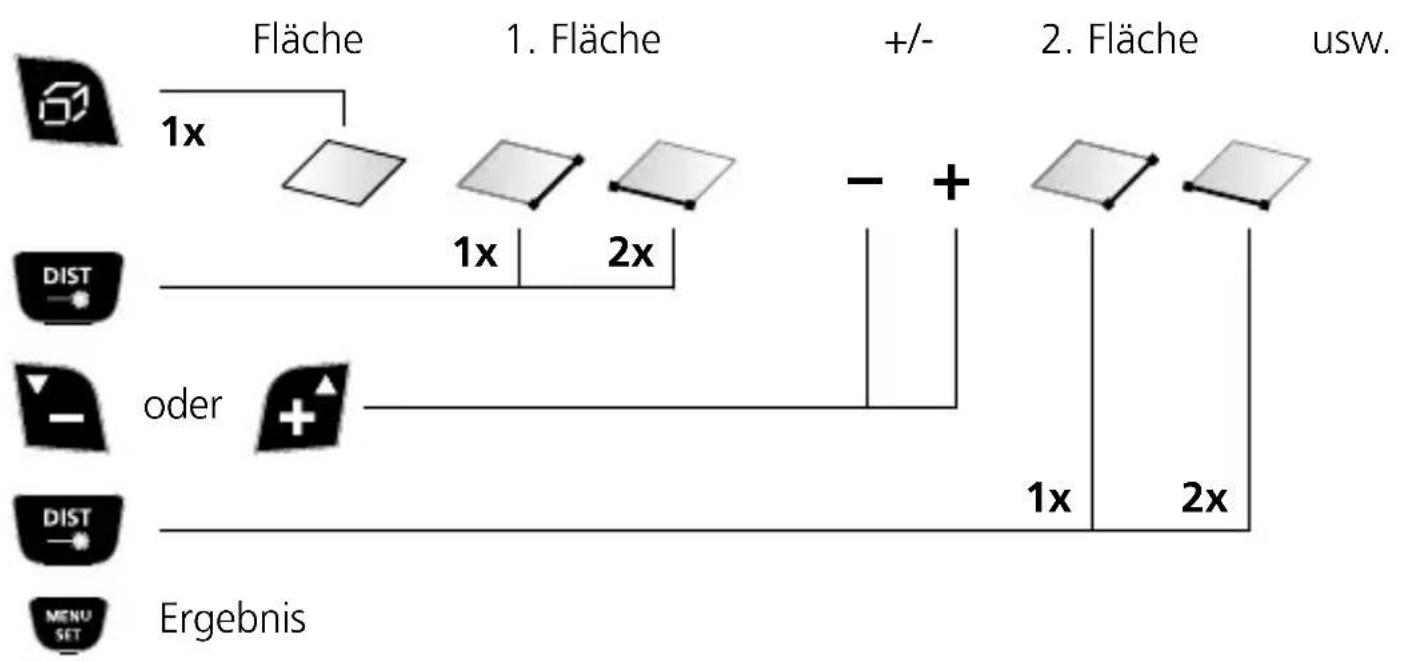

Flächen Kalkulation:

Volumenmessung:

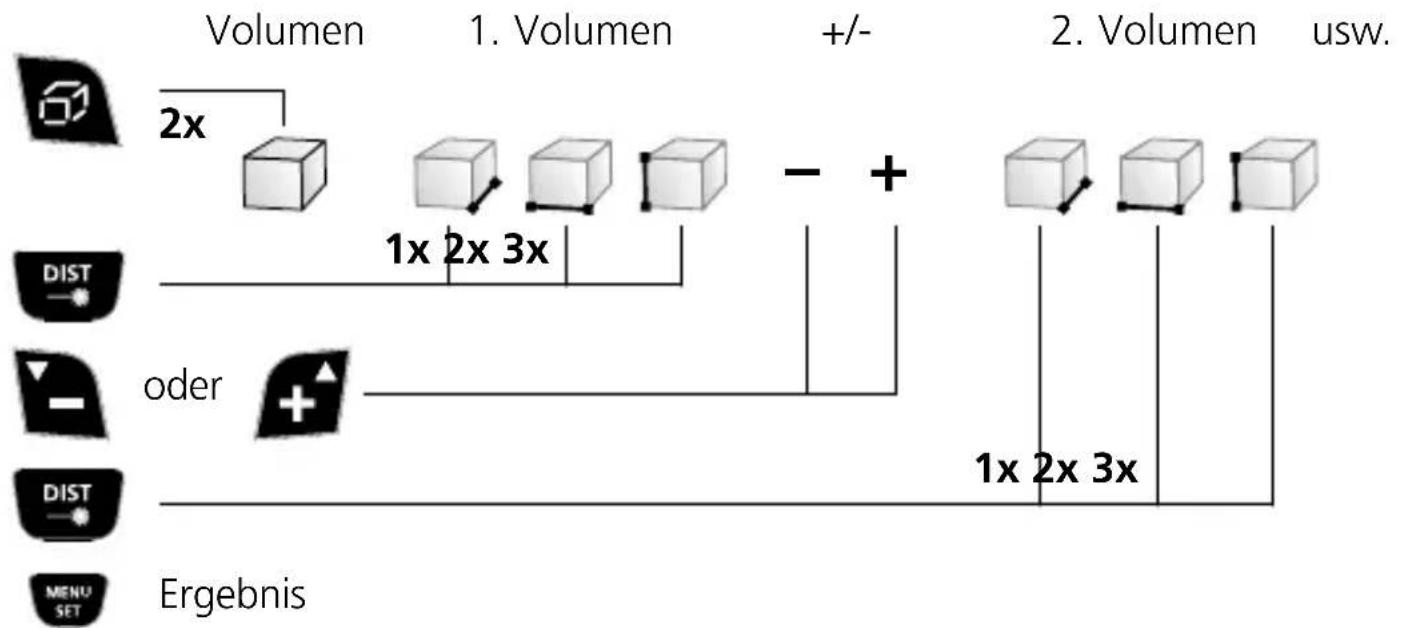

Volumen Kalkulation:


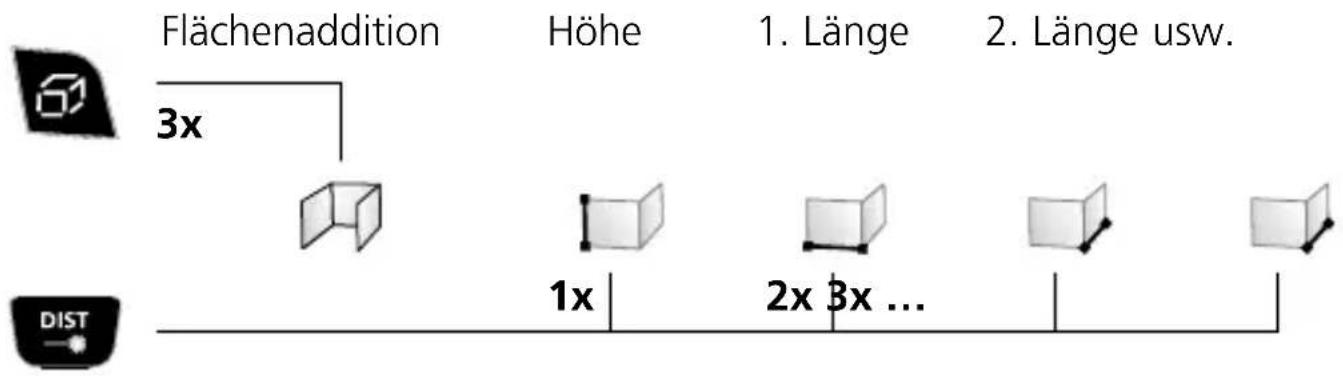

Addition von Flächen / Wandflächenfunktion:

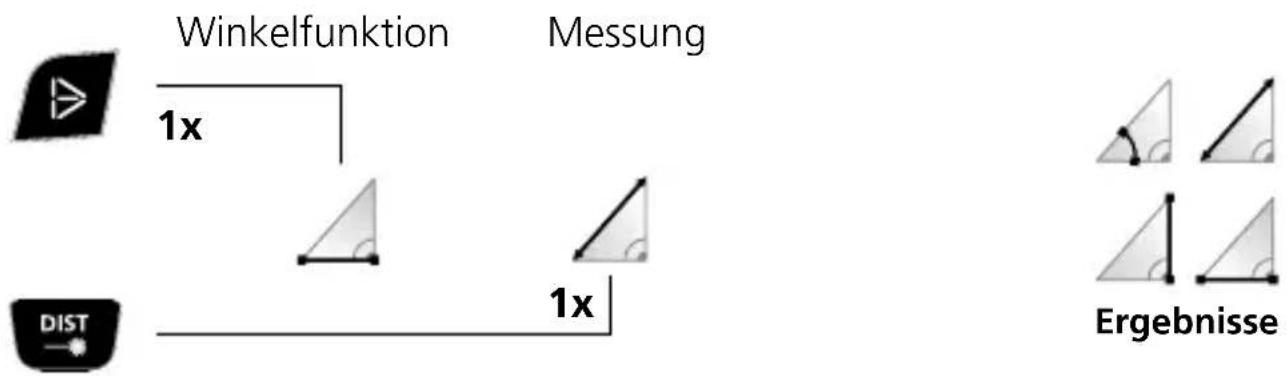

Winkelfunktion:

Die Messergebnisse werden durch den 360° Neigungssensor automatisch ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung von Winkeln.

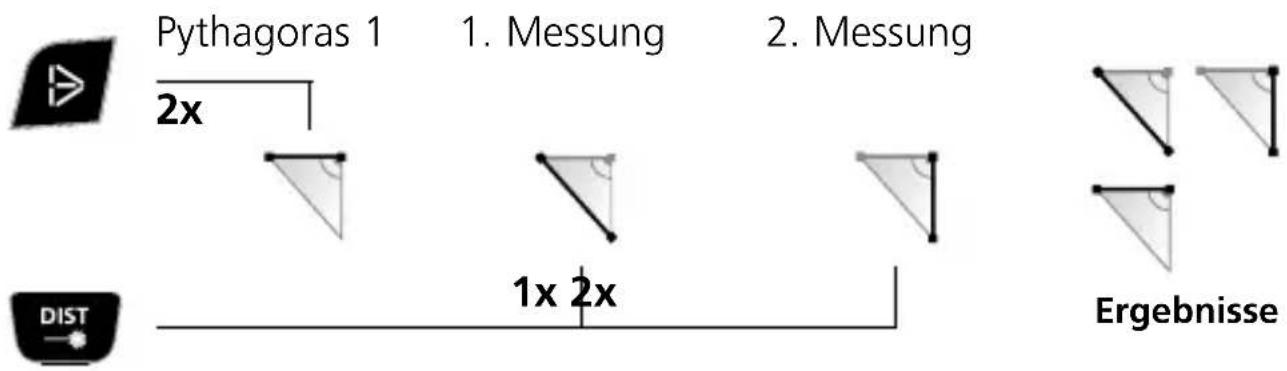

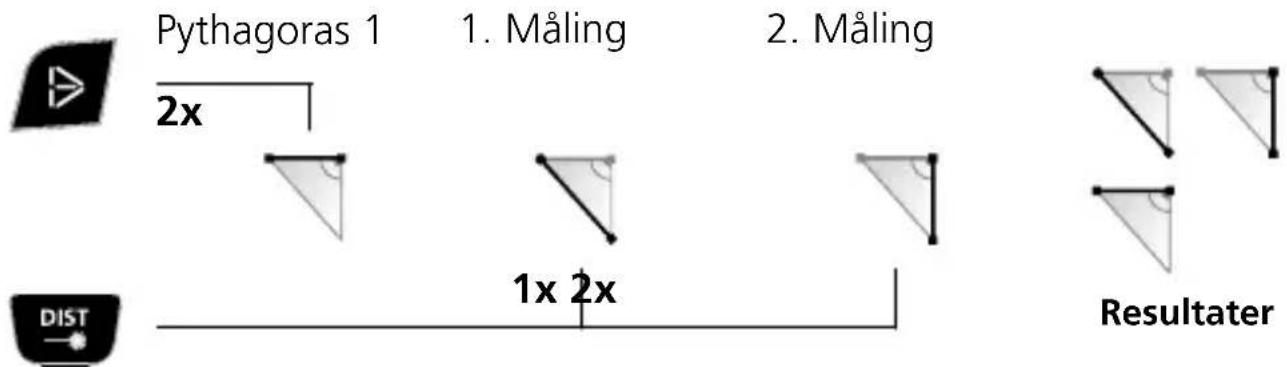

Pythagoras-Funktion 1:

Pythagoras-Funktion 2:

Pythagoras 2

3x

1.

Messung

2.

Messung

3.

Messung

1x

2x

3x

Ergebnisse

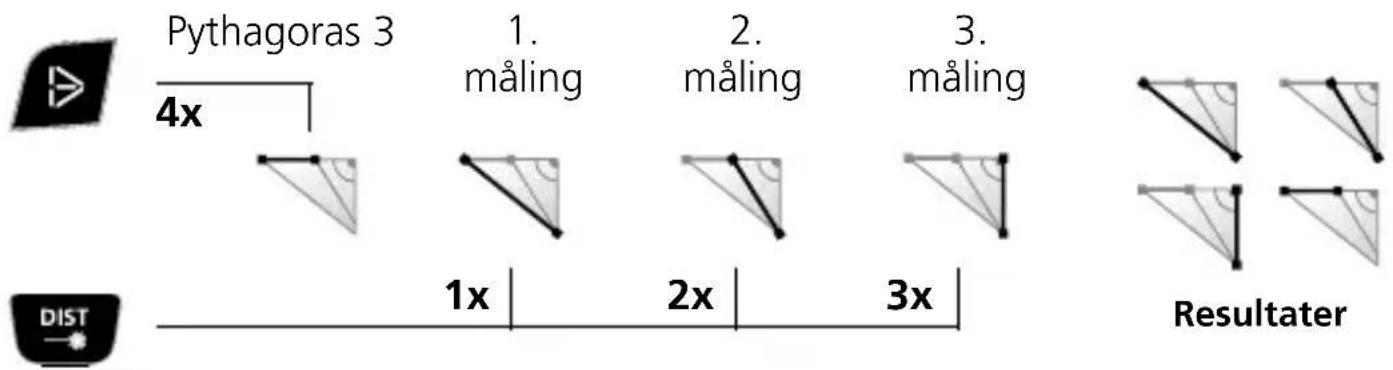

Pythagoras-Funktion 3:

Pythagoras 3

4x

1.

Messung

2.

Messung

3.

Messung

Absteckfunktion bestedlgea festlegen 1x

bestätigen Strecke b festlegen

oder

oder

Zum Erreichen des Ziels das Gerät in Pfeilrichtung bewegen

Ziel erreicht

Zum Erreichen des Ziels das Gerät in Pfeilrichtung bewegen

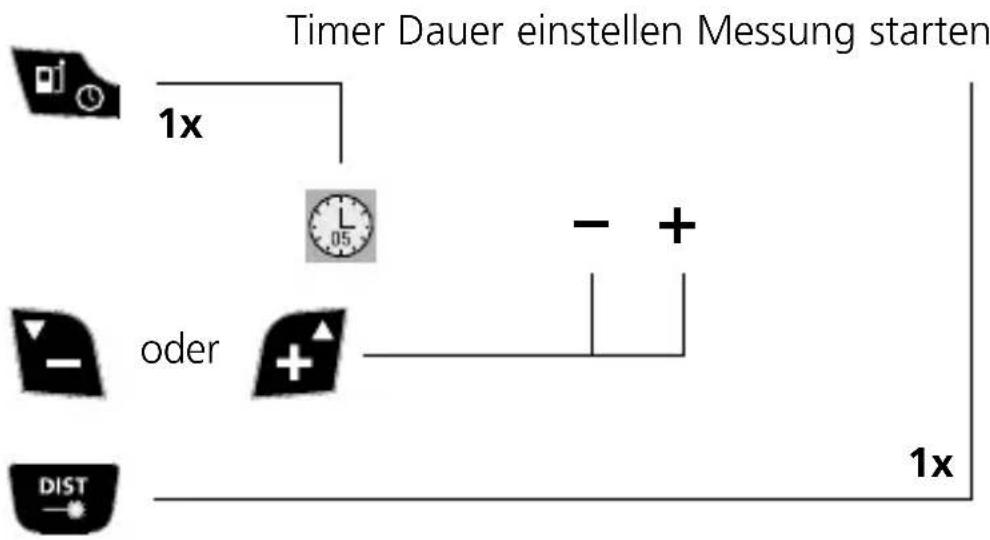

Timerfunktion:

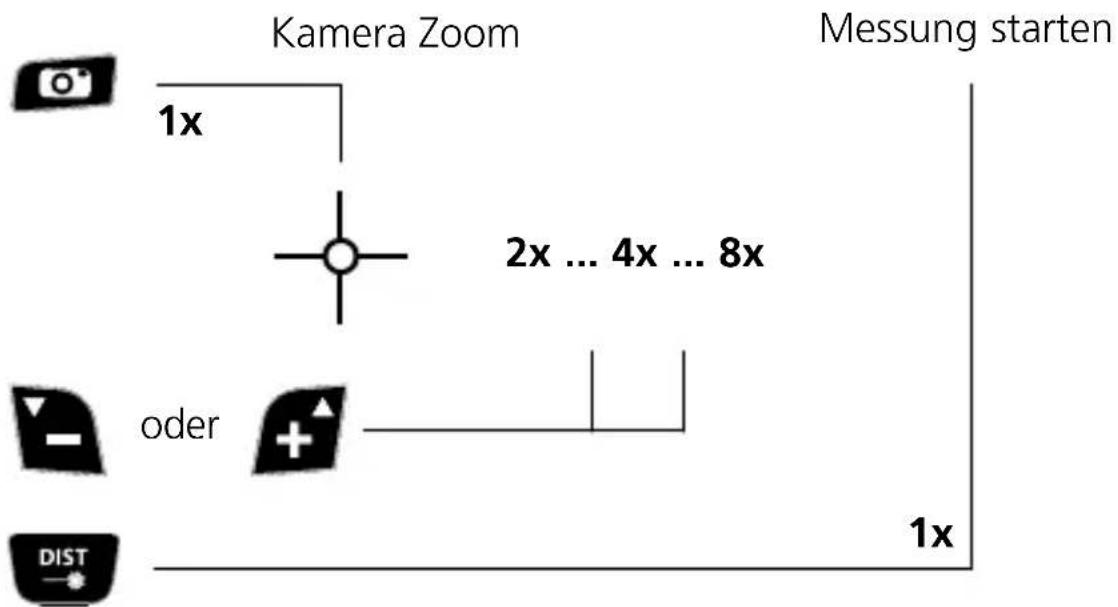

Kamerafunktion:

Digitale Libelle:

Die digitale Libelle dient zur Ausrichtung von Gegenständen.

Speicher-Funktion:

Das Gerät verfügt über 50 Speicherplätze.

Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird. In den Laserstrahl dürfen keine Gegenstände hineinragen.
• Das Gerät kompensiert bei der Messung unterschiedliche Raumtemperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit bei Ortswechseln mit großen Temperaturunterschieden.
• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und kann bei starker Sonneneinstrahlung nicht verwendet werden.
• Bei Messungen im Freien können Regen, Nebel und Schnee die Messergebnisse beeinflussen bzw. verfälschen.
• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen kann die max. Abweichung größer als 3 mm betragen.
• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal. Benutzen Sie glatte Oberflächen.
• Bei Messungen durch Glas (Fensterscheiben) können die Messergebnisse verfälscht werden.
  – Eine Energiesparfunktion schaltet das Gerät automatisch ab.
• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das Gehäuse eindringen.

Fehlercode:

Err 1: Empfangenes Signal zu schwach
Err 2: Empfangenes Signal zu stark
Err 3: Batterien austauschen
Err 4: Fehler im Speicher

Err 5: Fehler in der Berechnung mit Pythagoras-Satz
Err 6: Außerhalb des Messbereichs
Err 7: Fehler in der Kamera
Err 8: Fehler im Neigungssensor

Technische Daten (Technische Änderungen vorbehalten. 18W19)
Distanzmessung
Genauigkeit (typisch)* ± 2 mm
Messbereich (innen)** 0,05 m - 80 m
Winkelmessung
Messbereich ± 90°
Laserklasse 2 < 1 mW
Laserwellenlänge 635 nm
Arbeitsbedingungen	-0°C...40°C, Luftfeuchtigkeit max. 20...85%rH, nicht kondensierend, Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen -20°C...60°C, Luftfeuchtigkeit max. 80%rH
Automatische Abschaltung einstellbar
Stromversorgung	3 x Nickel-Metallhydrid (NiMH) Batterien (Akkus), Typ AAA 1,2V
Abmessungen (B x H x T) 58 x 135 x 30 mm
Gewicht (inkl. Batterien) 210 g

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei größeren Distanzen und ungünstigen Messbedingungen, wie z.B. starke Sonneneinstrahlung oder schwach reflektierende Zieloberflächen, kann die Messabweichung um ± 0,2 mm/m steigen.
** bei max. 10.000 lux

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=dimavi

!

Pythagorasfunktion 1:

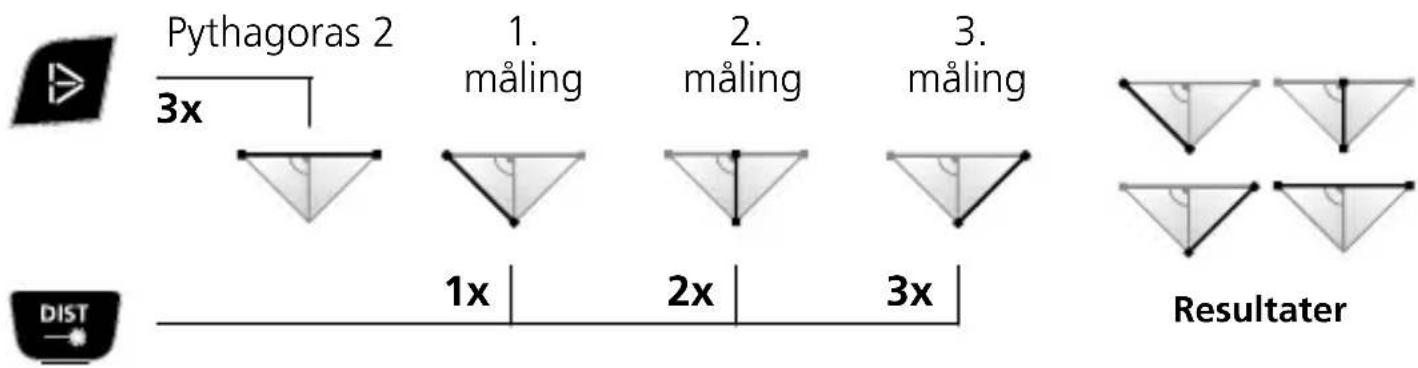

Pythagorasfunktion 2:

Pythagorasfunktion 3:

Afstikningsfunktion:
