BRUGSANVISNING DistanceMaster Vision Laserliner

Skift af måleplan (reference):


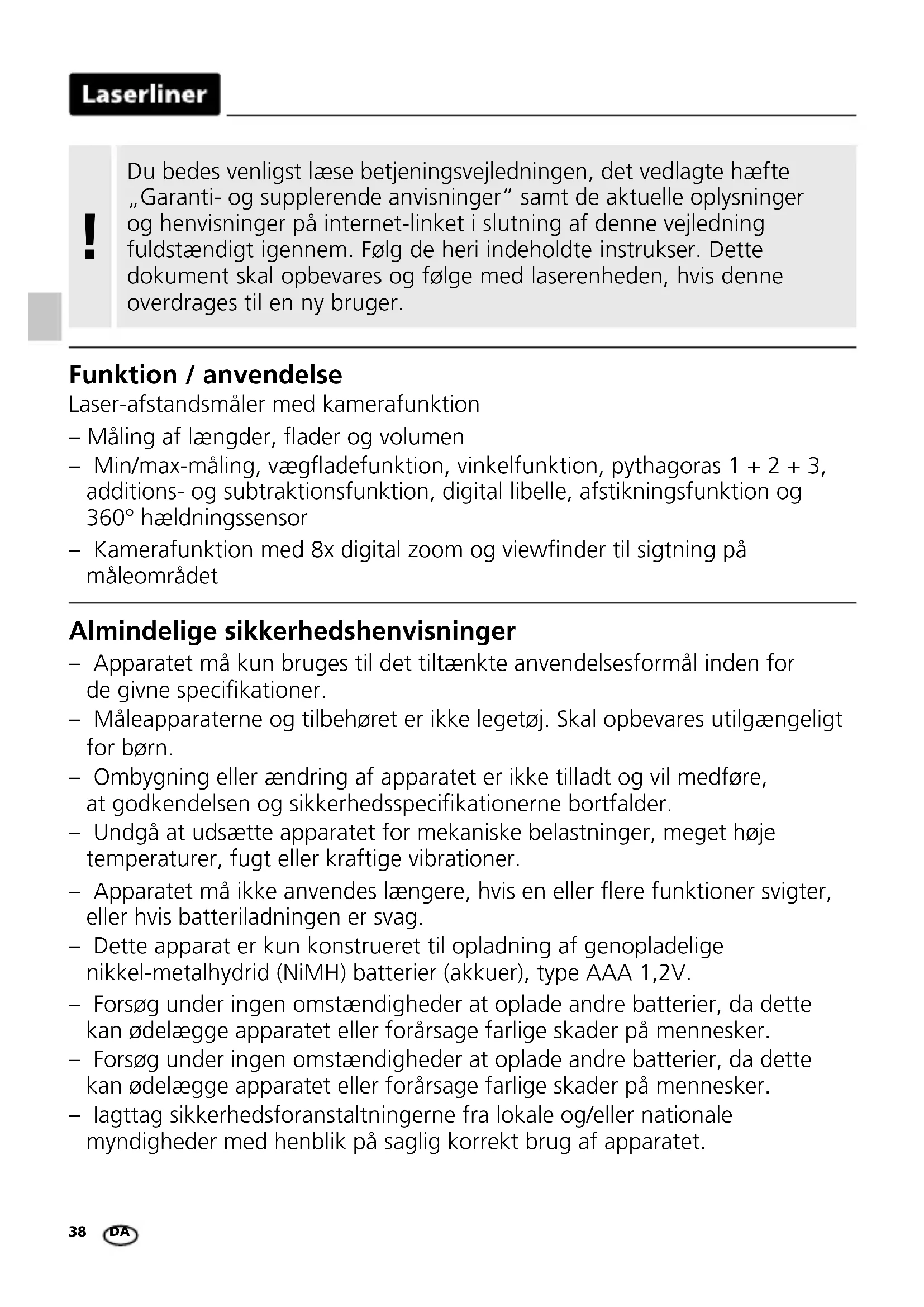

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Funktion / anvendelse

Laser-afstandsmåler med kamerafunktion

• Måling af længder, flader og volumen
• Min/max-måling, vægfladefunktion, vinkelfunktion, pythagoras 1 + 2 + 3, additions- og subtraktionsfunktion, digital libelle, afstikningsfunktion og 360° hældningssensor
• Kamerafunktion med 8x digital zoom og viewfinder til sigtning på måleområdet

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.
• Dette apparat er kun konstrueret til opladning af genopladelige nikkel-metalhydrid (NiMH) batterier (akkuer), type AAA 1,2V.
• Forsøg under ingen omstændigheder at oplade andre batterier, da dette kan ødelægge apparatet eller forårsage farlige skader på mennesker.
• Forsøg under ingen omstændigheder at oplade andre batterier, da dette kan ødelægge apparatet eller forårsage farlige skader på mennesker.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
  – Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Manipulation (ændring) af laserenheden er ikke tilladt.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

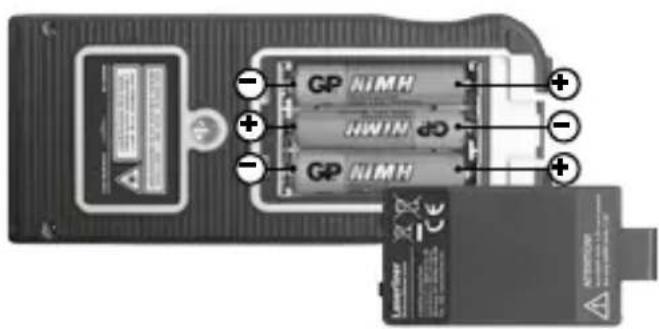

Ilægning af nye genopladelige batterier

Åbn batterirummet og læg genopladelige batterier (3 x NiMH, type AAA) i iht. installationssymbolerne.Vær opmærksom på de angivne poler.

De genopladelige batterier kan oplades i apparatet med det vedlagte USB-ladekabel.

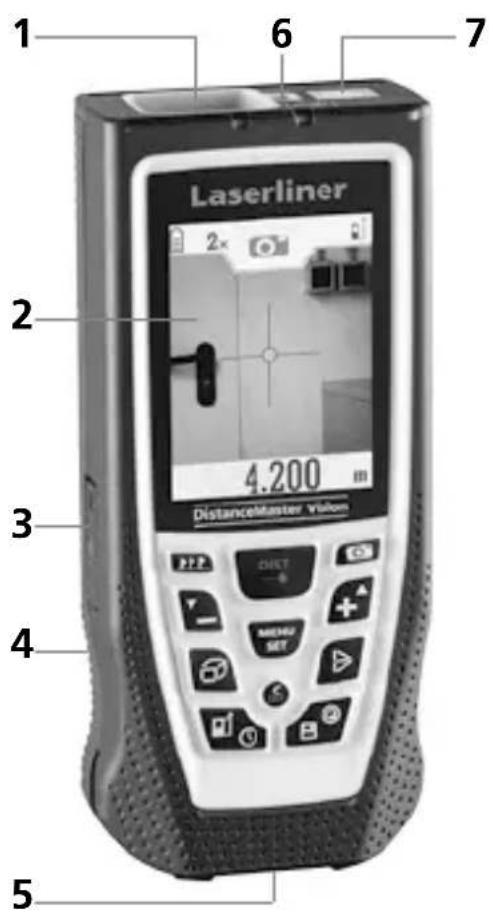

1 Lasermodtagelsesfelt
2 Display
3 Tilslutningsstik til USB oplader
4 Batterirum (bagside)
5 Klapbar pin
6 Laserudgang
7 Kamera

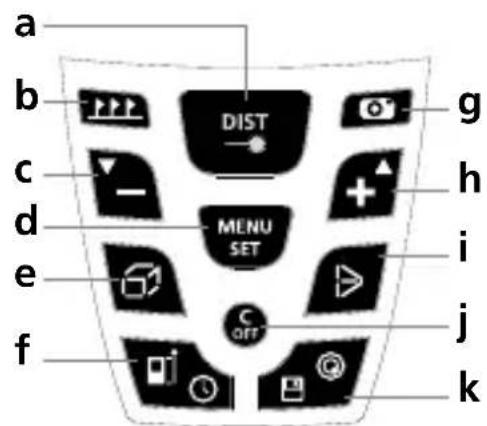

TASTATUR:

a TÆND / Laser tændt / Måling / min/max-kontinuerlig måling
b Afstikningsfunktion
c Subtraktionsfunktion / Reducering af værdi / vis gemte måleværdier
d Indstillingsmenu / Bekræft
e Længde / Flade / Rumfang / Vægfladefunktion
f Timer-funktion / Måleplan (reference) foran / gevind / bag / pind
g Kamerafunktion
h Additionsfunktion / Forøgelse af værdi / vis gemte måleværdier
i Vinkelfunktion / Pythagoras 1 + 2 + 3
j SLUK / Sletning af sidste måleværdier
k Hukommelse / digital libelle

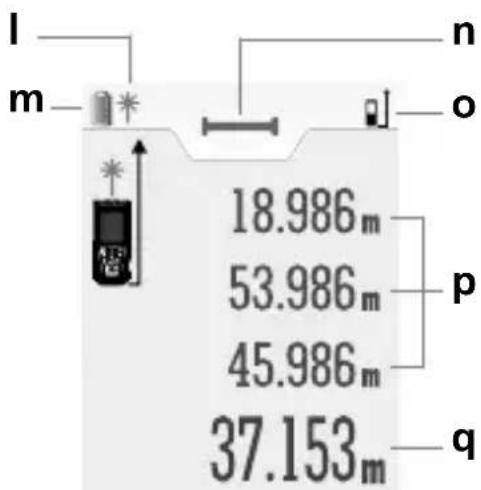

DISPLAY:

I Laser aktiv
m Batterisymbol
n Indstillet målefunktion
- Måleplan (reference) foran / gevind / bag / pind
p Mellemværdier / min/max-værdier
q Måleværdier / Måleresultater

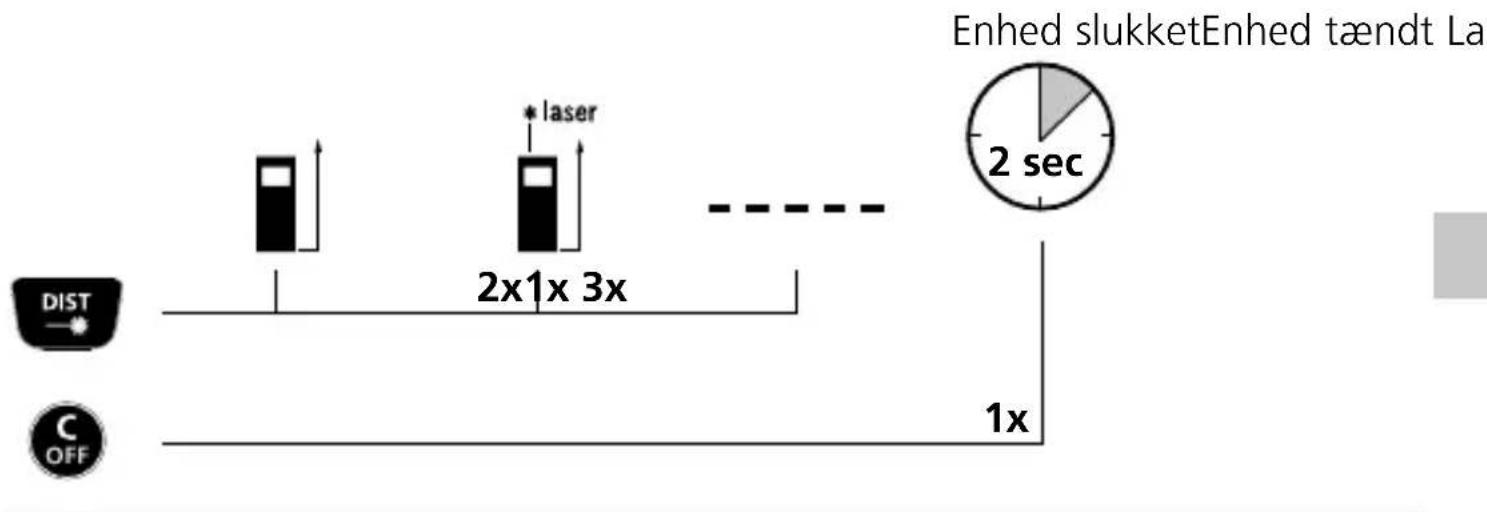

Tænding, måling og slukning:

Indstillingsmenu:

	20 sec	Tidsindstilling automatisk slukning af display-belysning
	060 sec	Tidsindstilling automatisk slukning af laser
	150 sec	Tidsindstilling automatisk slukning af apparat
	on	Signaltone til / fra
	0.000 m	Skift af måleenhed: m / ft / _' _" / inch
		Skift af måleenhed: ° / %

Valg af indstillingsoption

Bekræft valg (grøn mærkning)

Ændring af værdi

Bekræft indstilling (rød mærkning)

Arkivering af indstilling (tilvalg)

Afslut menu

Sletning af den sidste måleværdi:

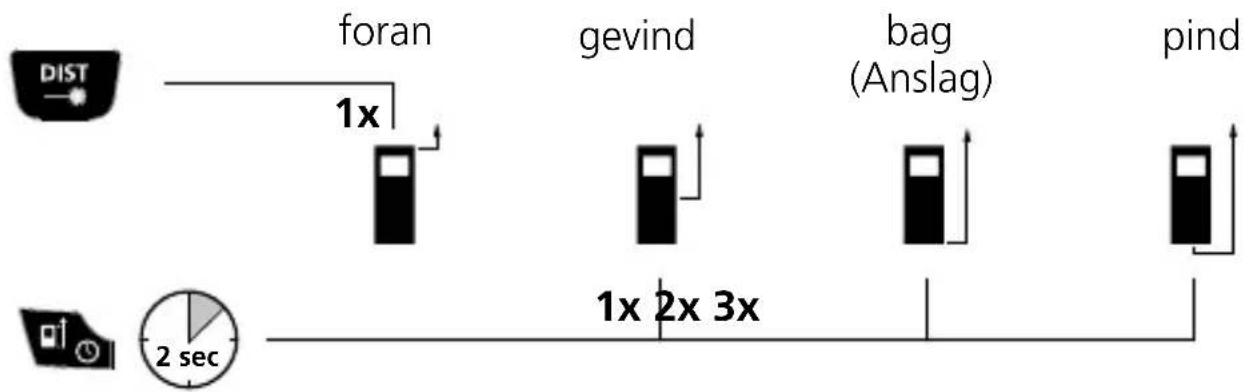

Skift af måleplan (reference):

Apparatet starter med den sidste indstilling.

Måleplan pin / anslag:

Ved målinger fra hjørnet, klap pinnen ned og vælg indstilling „måleplan PIN“.

Ved anslagsmålinger, klap pinnen til side og vælg indstilling „måleplan bag“.

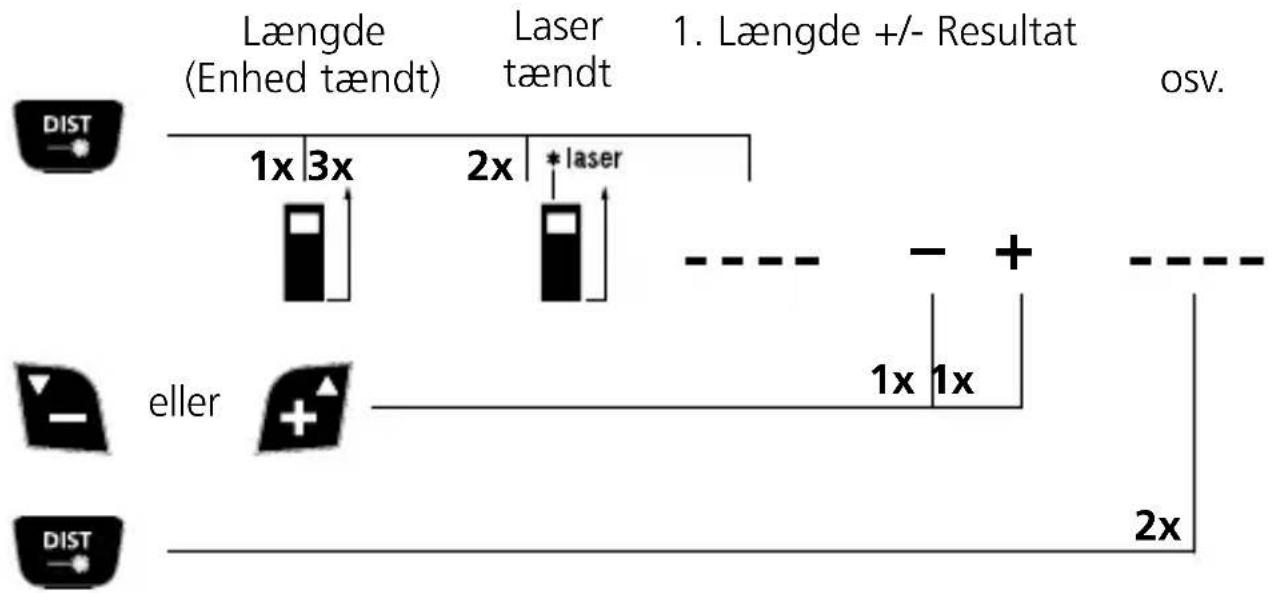

Addition og subtraktion af længder:

Yderligere længder tilføjes ved tryk på knap DIST.

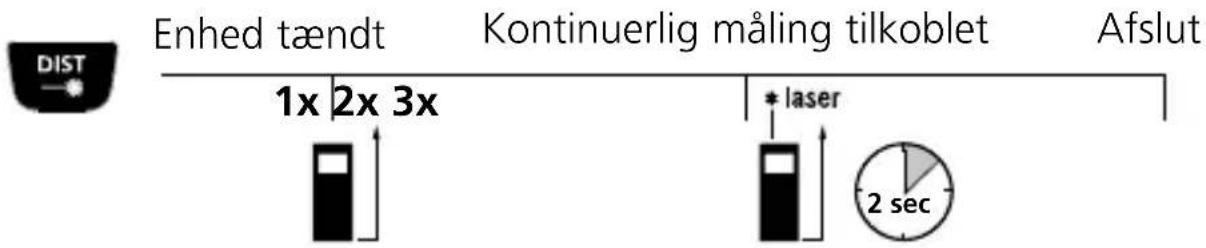

min/max-kontinuerlig måling:

LC-displayet viser den største værdi (max), den mindste værdi (min), forskelsværdien og den aktuelle værdi.

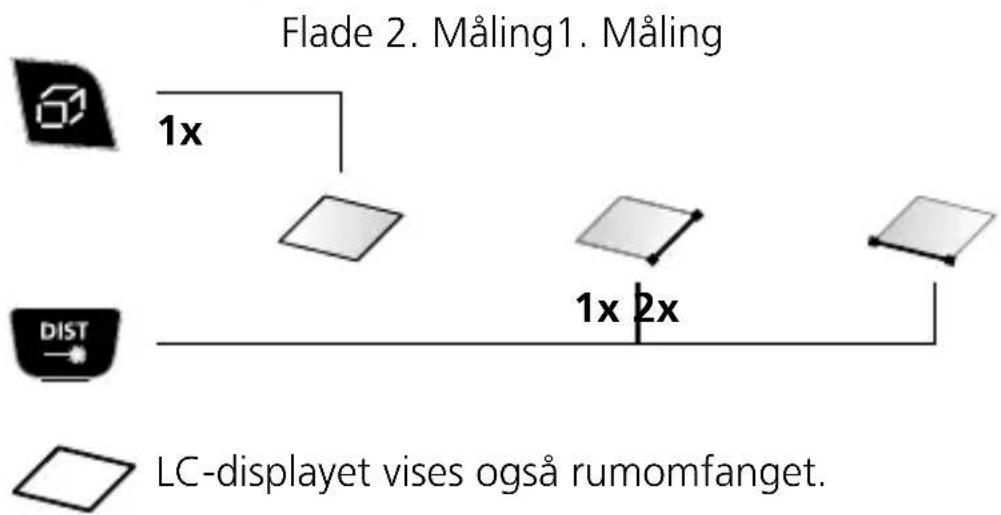

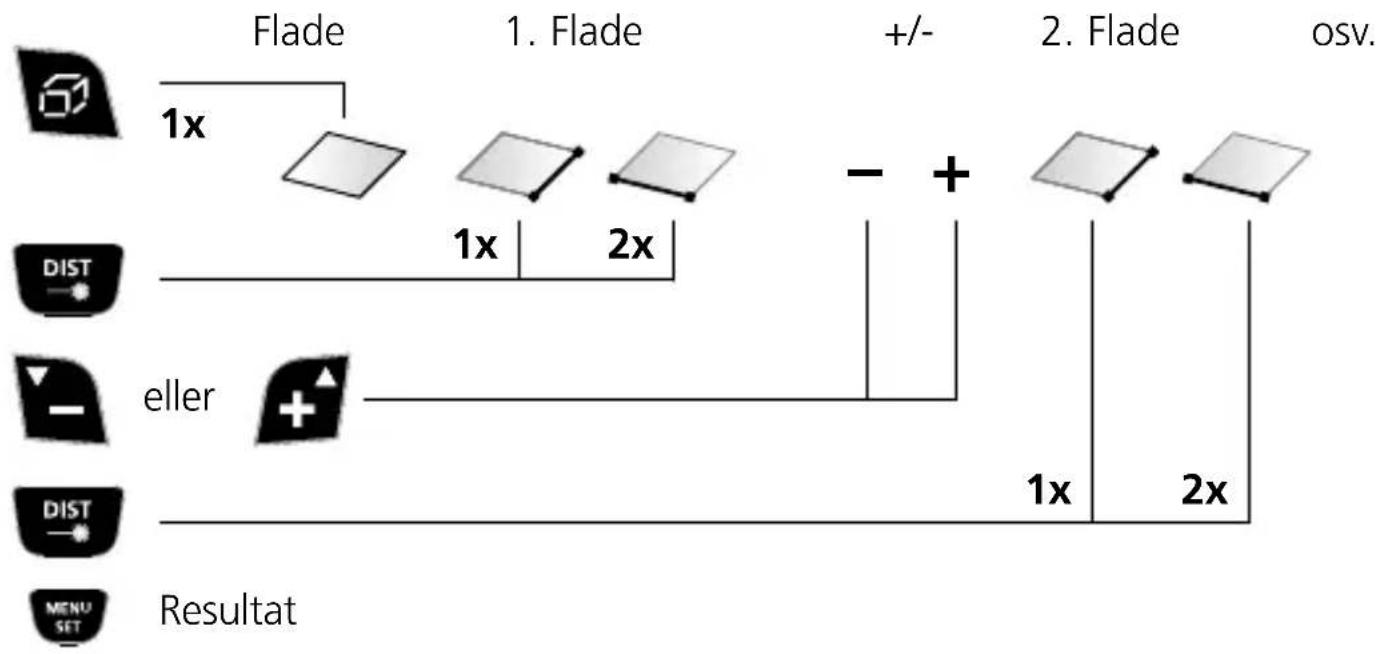

Flademåling:

Laserliner

Flade-beregning:


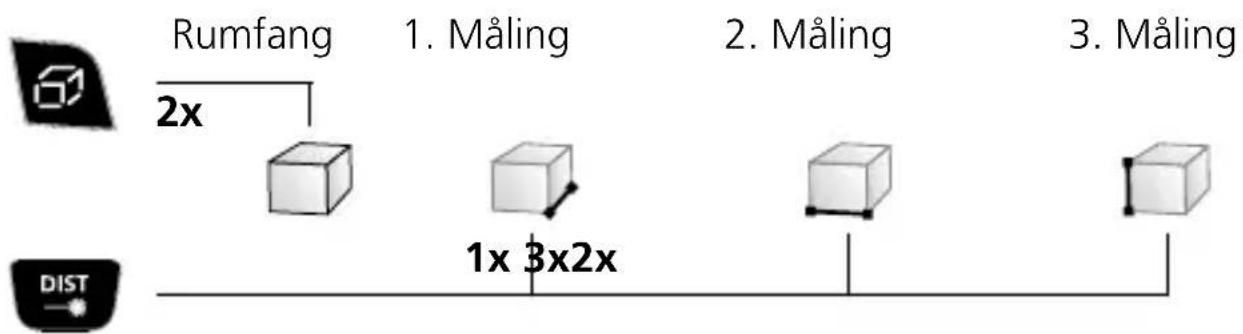

Rumfangsmåling:


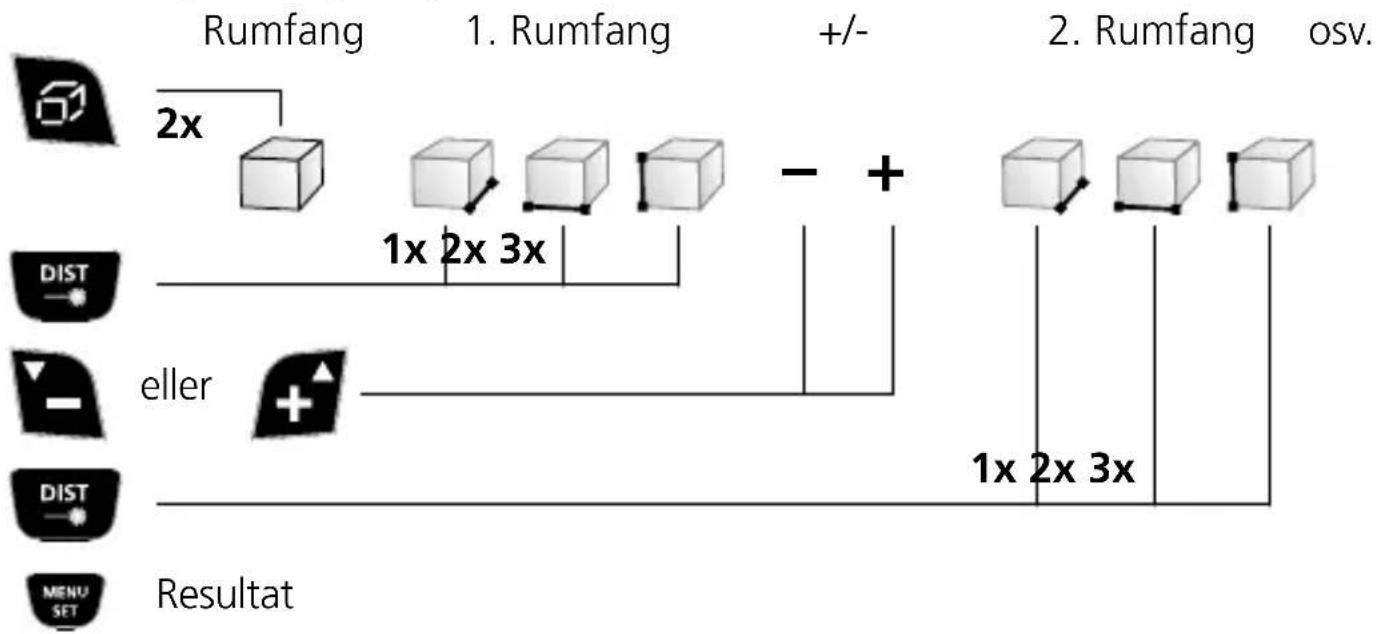

Rumfangsberegning:


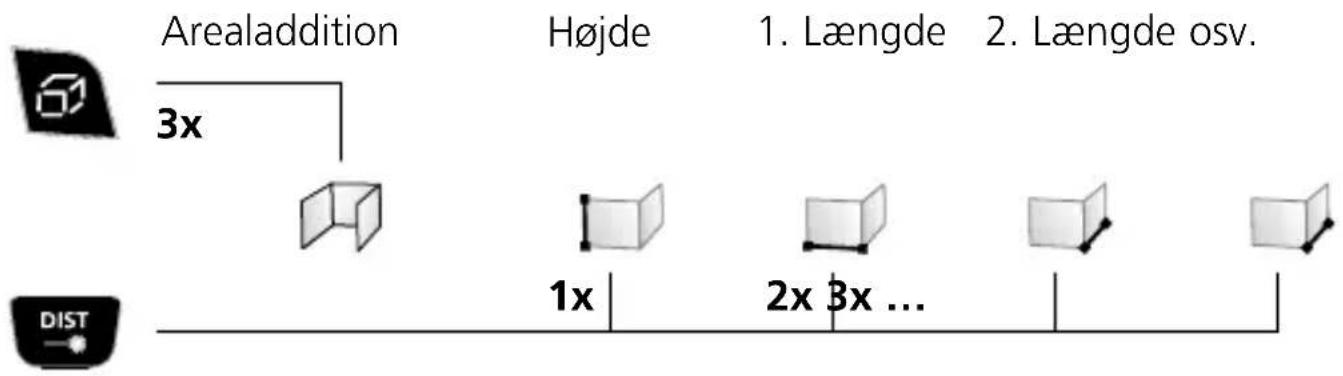

Flade-addition / Vægfladefunktion:


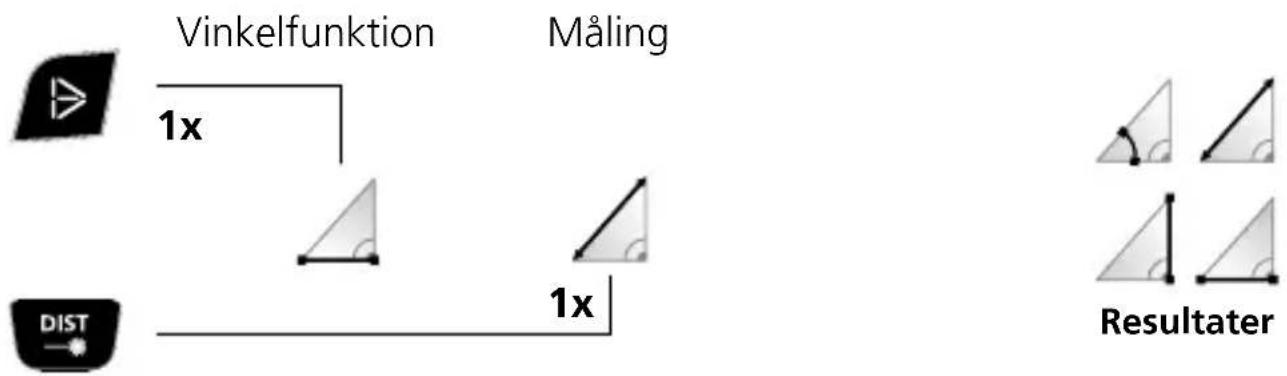

Vinkelfunktion:

Måleresultaterne bestemmes automatisk via den 360° hældningssensor.

Den digitale libelle bruges til justering af genstande.

Apparatet råder over 50 hukommelsespladser.

Vigtigt

• Laseren angiver det målepunkt, hvortil der måles. Der må ikke komme genstande i vejen for laserstrålen.
• Enheden kompenserer for forskellige rumtemperaturer under målingen. Man skal derfor være opmærksom på, at der er en kort tilpasningstid, når der skiftes mellem steder med store temperaturforskelle.
• Enheden kan kun bruges i begrænset omfang udendørs og slet ikke i kraftigt sollys.
• Ved måling i det fri kan regn, tåge og sne påvirke og / eller forfalske måleresultaterne.
• Under ugunstige forhold som fx dårligt reflekterende overflader kan den maksimale afvigelse være større end 3 mm.
• Tæpper, puder eller gardiner reflekterer ikke laseren optimalt. Sørg for at bruge glatte overflader.
• Ved måling gennem glas (ruder) risikerer man, at måleresultatet bliver forfalsket.
• En energisparefunktion slukker automatisk for enheden.
  – Rengøres med en blød klud. Der må ikke trænge vand ind i huset.

Fejlkode:

Err 1: Modtaget signal for svagt

Err 2: Modtaget signal for kraftigt

Err 3: Udskift batterier

Err 4: Fejl i hukommelse

Err 5: Fejl i beregning med pythagoras sætning

Err 7: Fejl på kamera

Err 8: Fejl på hældningssensor

Tekniske data (Ret til ændringer forbeholdt. 18W19)
Afstandsmåling
Nøjagtighed (typisk)* ± 2 mm
Måleområde (indendørs)** 0,05 m - 80 m
Vinkelmåling
Måleområde ± 90°
Laserklasse 2 < 1 mW
Laserbølgelængde 635 nm
Arbejdsbetingelser	-0°C...40°C, Luftfugtighed maks. 20...85% rH, ikke-kondenserende, Arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser -20°C...60°C, Luftfugtighed maks. 80% rH
Automatisk slukning indstillelig
Strømforsyning	3 x nikkel-metalhydrid (NiMH) batterier (akkuer), type AAA 1,2V
Mål (B x H x D) 58 x 135 x 30 mm
Vægt (inkl. batterier) 210 g

* op til 10 m måleafstand ved godt reflekterende måloverflade og rumtemperatur. Ved større afstande og mindre gode måleforhold som fx kraftigt sollys eller svagt reflekterende måloverflader kan måleafvigelsen stige med ± 0,2 mm/m.
** ved maks. 10.000 lux

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=dimavi
