GEBRUIKSAANWIJZING CUE12PKEA PANASONIC

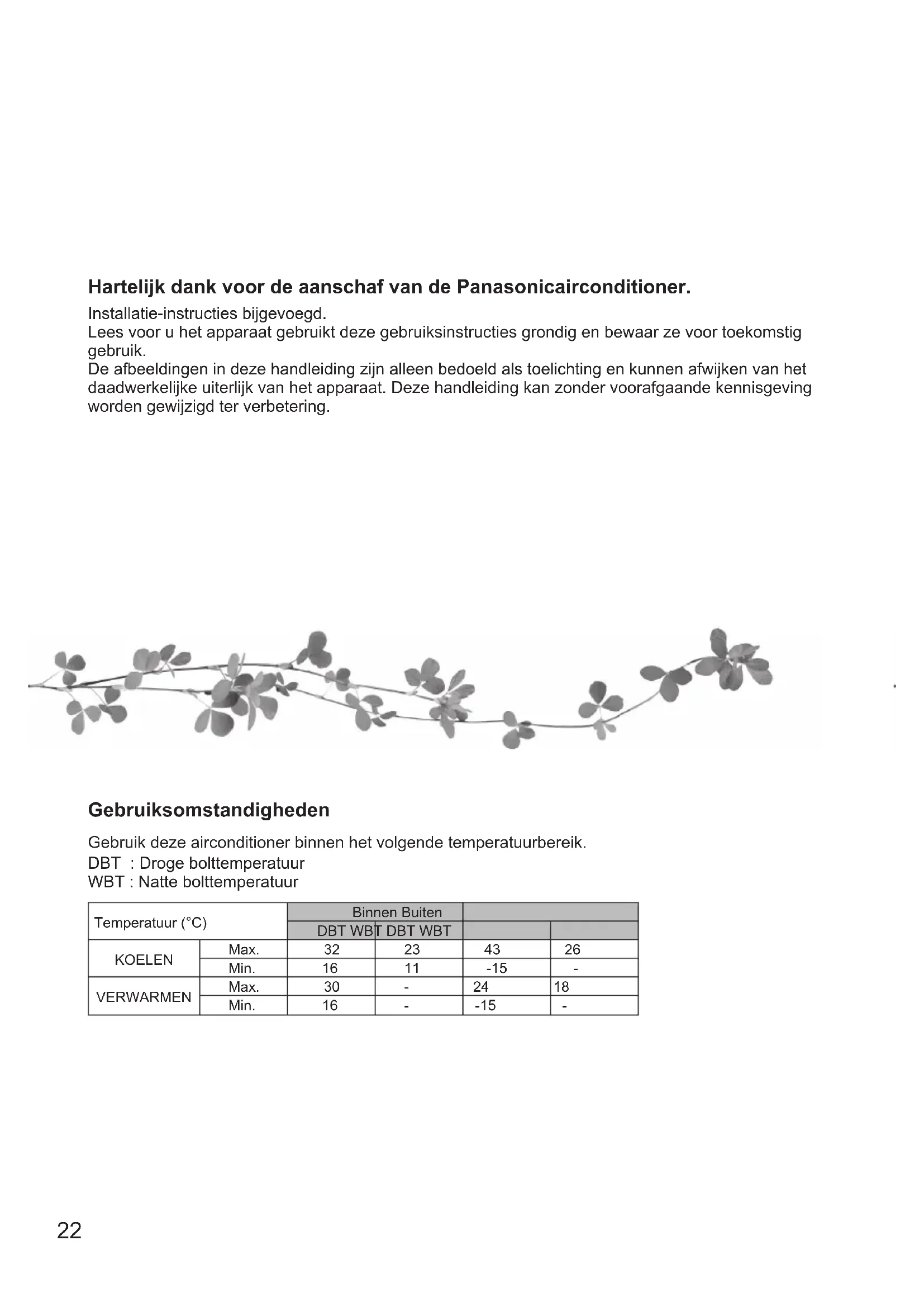

Hartelijk dank voor de aanschaf van de Panasonicairconditioner.

Installatie-instructies bijgevoegd.

Lees voor u het apparaat gebruikt deze gebruiksinstructies grondig en bewaar ze voor toekomstig gebruik.

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijk den het daadwerkelijk uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

Gebruiksomstandigheden

Gebruik deze airconditioner binnen het volgende temperatuurbereik.

DBT : Droge bolttemperatuur

WBT: Natte bolttemperatuur

Temperatuur (°C)		Binnen Buiten
		DBT WBT	DBT WBT
KOELEN	Max.	32	23	43	26
	Min.	16	11	-15	-
VERWARMEN	Max.	30	-	24	18
	Min.	16	-	-15	-

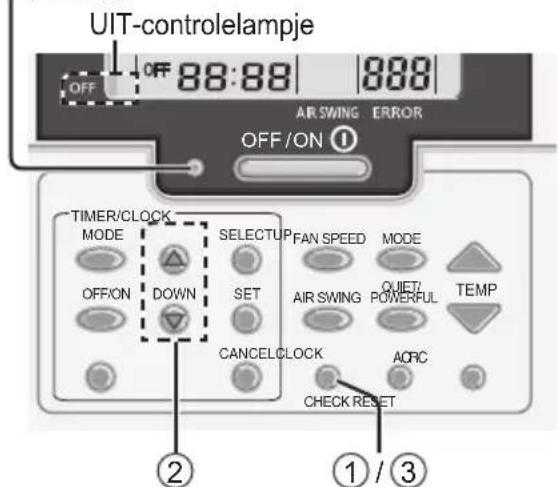

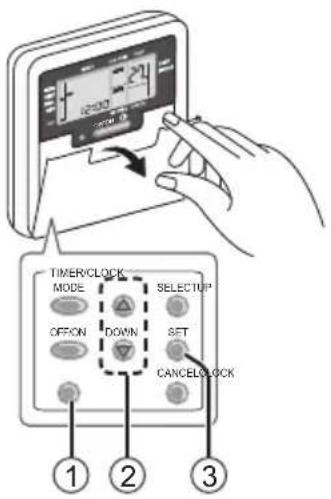

De afstandsbediening gereedmaken

Open het klepje zodate u de knoppen kurz gebruiken

①Druk op CLOCK
Druk op TIMER UP DOWN of om de huidige dag te selecteren
3 Bevestig de invoer met een druk op SET
(4) Stel de actuèleijd in door de stappen 2 en 3 te herhalen

Inhoudsopgave

Veiligheidsmaatregelen 24-25
Het gebruik 26-27
De Timer Instellen. 27-28
Reinigingsinstructies. 29
Problemen Oplossen 30-31
Informatie 31

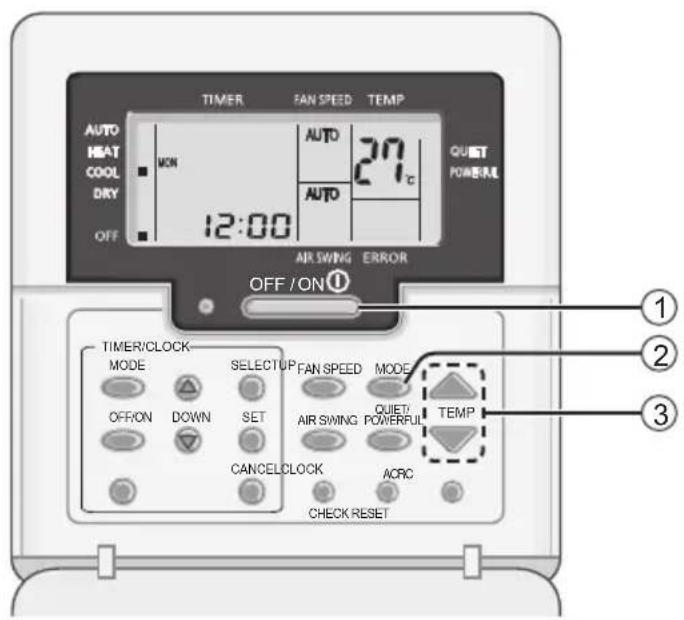

Eenvoudige bediening

① Start/stop het apparatusat

• Merk op dat OFF (UIT) als volgt worden aangeduid:

Starten:

Stoppen:

② Selecteer de gewenste stand

(3) Stel de gewenste temperatuur in

• Instellingsbereik: 16^ 30^ .

Houd u aan de volgende instructies zodate persoonlijk letsel, bij u of bij iemand anders, of materiele schade worden voorkomen: Onjuiste bediening wegens het nicht opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst worden geclassifi ceerd zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken worden u gewaarschuwd voor de dood of ernstig letsel.

VOORZICHTIG

Met dit teken worden u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

×	Dit symbol verwijst haar een handeling die VERBODEN is.

Deze symbolen given VERPLICHE acties aan.

WAARSCHUWING

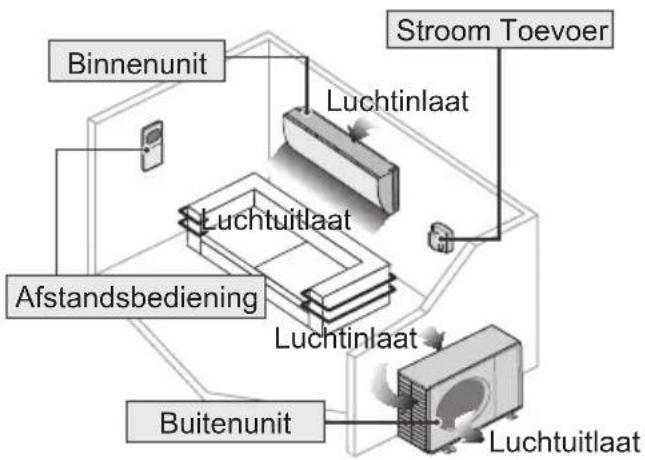

Binnenunit En Buitenunit

Dit apparaat is Niet bestemd voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, sensorische of mentale capacititeiten, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een person die voor hun verilgheid verantwoordelijk is. Pas op, dat kinderen Niet met het apparaat spelen.

Vraag advies aan een geauthoriseerde dealer of gespecialiseerde vakman, wanner de unit schoongemaakt, gerepareerd, geinstalleerd, verwijderd of opnieuw geinstalleerd moet worden. Onjuiste installmentie en behandeling za lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een gekwalifi ceerde dealer of specialist voor eventueel te gebruiken koelmiddel. Het gebruik van koelmiddelen anders dan aangegeven kan schade aan het product, ongevallen en letsel veroorzaken, enz.

Installer de unit nicht in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich Niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Steek nicht uw vingers of een voorwerp in de binnen- of buitenunit van de airconditioner, draaiende delen+kennen letsel veroorzaken.

Raak de buitenunitiet aan tijdens onweer, het zou kuren leiden tot een elektrische schok. Stel het apparaat Niet voor langeijd direct bloot aan koude lucht.Dit om overmatige afkoeling te vermijden.

Ganietophetapparaatzittenofstaon, omdatu perongelukzoukunnenvalen.

Stroom Toevoer

Voorkom oververhitting of brand, gebruik Niet een snoer waarin wijzigingen zich aangebracht of datuit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.

Om oververhitting, brand of elektrische schokken te voorkomen:

• Sluit geen andere apparaten aan op hetzelfde stopcontact.
  Bedien het apparaat Niet met natte handen.
• Laat geen knikken in het stroomsnoer komen.
• Werk nicht met de unit en stop.Deze ook Niet door de stekker in te steken of juist uit te trekken.

Als het netsnoer beschadigd is, moet deze door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwalifi ceerd persoon verrangen worden om möglichk risico te voorkomen.

U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar.

Om oververhitting, brand of elektrische schokken te voorkomen:

• Steek de stekker goed in het stopcontact.
  Men moet het stof op de stekker periodiek afvegen met een droge doeK.

Stop met het gebruiken van het product,
wonneer er een abnormaliteit/storing optreedt
en haal de stekker uit het stopcontact
of schakel de stroomschakelaar en de
circuitbreker uit.
(Risico op rook/brand/elektrische schok)
Voorbeelden van abnormaliteit/storing

• De ELCB stopt vaak.
  Men merkt een brandgeur op.
• Er worden een abnormaal geluid of trilling van de eenheid opgemerkt.
• Er lekt water uit de binnenunit.
• Stroomsnoer of stekker wordt abnormaal heet.
• Ventilatorsnelheid kan nicht geregeld worden.
• De eenheid stopt onmiddelijk met werken, zichs als deze ingeschakeld is om te werken.
• De ventilator stopt nicht, selbst nicht als de eenheid stopt met werken.

Neem onmiddelijk contact op met uwplaatselijkke leverancier voor onderhoud/ reparatie.

Deze apparatuur要去en geaard om te voorkomen dat een elektrische schok of brand ontstaat.

Voorkom een elektrische schok door het apparaat uit te schakelen en de stekker uit het stopcontact te trekken:

• Voordat de apparatuur worden gereinigd of nagezien.
• Bij langdurige perioden zonder gebruik of
  Tijdens zware onweersbuien.

VOORZICHTIG

Binnenunit En Buitenunit

Was de interne unit Niet met water, benzeen, thinner of schuurpoeder om schade en roest bij de unit te vermijden.

Deze stoffen mogen nicht gebruikt worden voor tere apparatuur, voedsel, dieren, planten, versieringen of andere objecten. Doet u dit wel, dan kan dit leiden tot verslechtering van de kwaliteit.

Voorkom dat een eventuele brand worden aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, voor de luchtuitlaat.

Stel planten of ook huisdieren nicht direct bloat aan de luchtstroming om letsel te voorkomen.

Raak de scherpe aluminiumvin Niet aan; scherpe delen+kennen blessuresveroorzaken.

Schakel de binnenunit Niet in wanner u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanner u de vloer in de was hebt gezet.

Installer de unit Niet in ruimten waar een oliedamp of rook hangt om schade aan de unit te voorkomen.

Haal de unit Niet uit elkaar om schoon te make. Hierdoor voorkomt u letsel.

Stap nicht op een bank die nicht stevig staat. Zo voorkomt men letsel.

Zet geen vaas of object met water op de unit. Water kan de unit binnendringen en de kwaliteit van de isolatie verslechteren. Dit kan tot een elektrische schok leiden.

Zet nicht in de stand KOELEN/DROGEN langtijd een raam of deur open.

Voorkom lekkend water door te zorgen dat de aftapslang:

• Goed aangesloten is,
• Uit de buurt van dakgoten en containers loopt of,
• Niet ondergedompeld is in water

Na een lange periode van gebruik of ook gebruik met brandbare apparatuur, moet u de ruimte goed lucften.

Controleer, wanner u de apparatuur ange tijd hebt gebruikt, dat het installmenterek nog in goede staat is, zodate u er zeker van kunt zich dat de unit Niet kan vallen.

Stroom Toevoer

Trek de stekker Niet via het snoer uit het stopcontact, om een elektrische schok te vermijden.

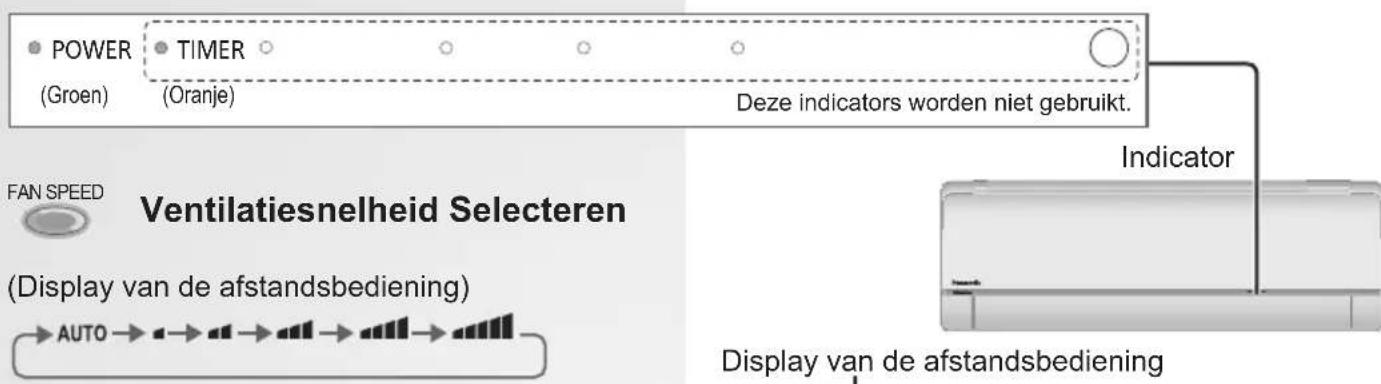

• Op AUTO worden de snugelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus.

Voor het verticaal afstellen van de luchtstroom

• Hiermee houdt u de kamer geventileerd.
• In de stand KOELEN/DROGEN, zwaien de jaloezieën automatisch omhoog/omlaag, als AUTO is ingesteld.
• In de modus VERWARMEN, als AUTO is ingesteld, is de horizontale luchtspleet op een vooraf bepaalde positie aangebracht.
• Verplaats de blazer Niet met de hand

Knop Auto OFF/ON

Wordt gebruikt bij storingen van de afstandsbediening. Het frontpaneel omhoog brengen:

1. Druk een keer op de knop om het apparaat te gebruiken in de modus AUTO.
2. Druk op de knop en houd deze ingedrukt totdat u 1 pieptoon hoort, LAST DE KNOP dan los om de krachtige modus KOELEN te gebruiken.
3. Herhaal stap 2. Druk op de knop en houd deze ingedrukt totdat u 2 pieptonen hoort, waar de knop dan los om de normale modus KOELEN te gebruiken.
4. Herhaal stap 3. Druk op de knop en houd deze ingedrukt totdat u 3 pieptonen hoort, waar de knop dan los om de krachtige modus VERWARMEN te gebruiken.
5. Nogmaals op de knop drukken om het apparaat uit te schakelen.

MODE

De bedrijfsmodus kiezen

AUTO: Voor uw gemak

• Het apparaat kiest elke 10 minuten een bedrijfsstand, afhankelijk van de temperatuurinstelling en de kamertemperatuur.

VERWARMEN: Genieten van warme lucht

• Het duurt even voordat de eenheid opwarmt.

KOELEN: Genieten van koude lustt

• Gebruik de gordijnen om het zonlicht en de但它 buiten te houden en om tijdens het koelen het energieverbruik te verminderen.

DROGEN: Drogen van de omgeving

• Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen.

Overschakelen:tussen rustigen met kracht

STIL: Genieten van een stille werkig

• Deze bedrijfsfunctie redueert het geruis van de luchtstroom.

MET KRACHT: Snel temperatuur bereiken

• Deze aktiviteit stopt automatisch na 20 minutes.
• Kan worden geactiveerd in alle standen en kan worden uitgeschakeld door de betreffende knop waar in te drukken.

Voor het horizontaal afstellen van de luchtstroom

- Handmatig regelbaar.

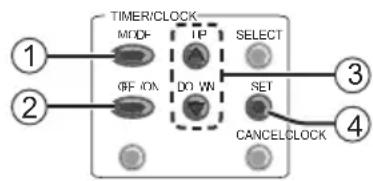

Dag tijdschakeling instelling

Om het apparaat op de geprogrammeerdeijd IN of UIT te schakelen.

① Druk op TIMER timerstand te g.

om maar de

• Druk eenmaal in om het beeldscherm te veranderen van klok (CLOCK) maar tijsdschakeling (TIMER).
• Druk gedurende 4 seconden op de knop om het display van dagelijkse timer te wijzigen in wekelrijkse timer of omgekeerd.

② Stel de timer in op ON of OFF

Voorbeeld: UIT om 22:00

③ Stel de hijd in

DOWN

SET

④ Bevestig

CANCEL

Druk op om te annuleren.

• Wanner de ON-timer ingesteld is, start het apparaat eventueel vroeger dan de actueel ingesteldeijd, om opijd de gewenste temperatuur te bereiken.
• De timer-functie baseert op de, op de afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald.
• De timer, die het dichtst bij de actuèleijd ingesteld is, worden het eerst geactiveerd.
• Indien de timer handmatig geannuleerd wordt of na een stroomuitval, kurz u de vorige programmering herstellen, door op SET te drukken.

Opmerking

Nadat de timer is ingesteld, gaat de TIMER-indicator op de binnenunit Niet aan, dit betekent Niet dat er spreke van een defect is.

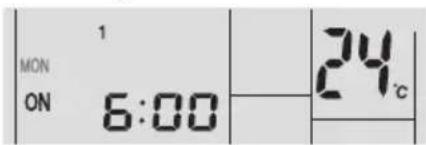

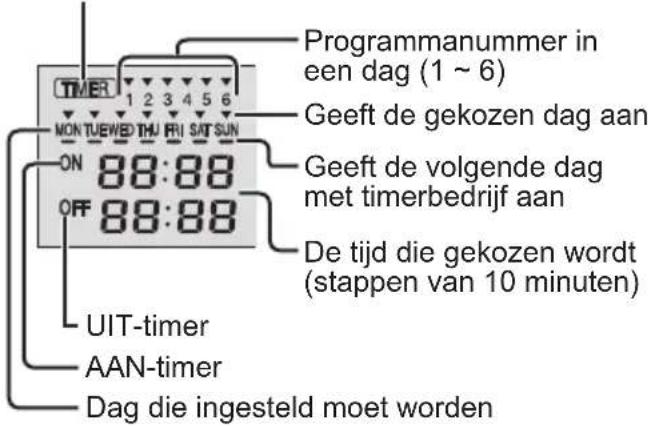

Week tijdschakeling (timer) instilling

Helpt u energia te sparen, door de mogelijkheid, per dag t/m 6 programma's in te stellen.

Begint te branden, zodra Timerbedrijf gekozen is

1. Druk op TIMER gedurende 4 seconden, om de weergave maar de wekelijkke timer te wisselen.

DOWN

1. Druk op TIMER of , om uw gewenste dag te kiezen.

SELECT

1. Druk op , om uw keuze te bevestigen.
2. "1" begint te knipperen, druk nu op SELECT om programma 1 in te stellen.
3. Druk op TIMER^OFF/ON, om IN- of UIT-timer te kiezen.
4. Druk op TIMER of DOWN, om uw gewenste tijd te kiezen.

Indien u wenst, de timer samen met de door u gewenste temperatuur in te stellen, druk dan op , om de temperatuur te kiezen.

7.Druk op , om programma 1 te bevestigen. De gekozen dag worden gekenmerkt met .

• Na 2 seconden worden het volgende programme getoond. Herhaal de stappen 4t / m 7, om de programme's 2t / m 6 in te stellen.
• Indien, tijdens het instellen van de timer, gedurende 30 seconden op gee toets gedrukt wordt gedrukt, of indien op de toets wordt gedrukt, wordt de instelling van dat moment bevestigd en de timerinstelling worden.beeindigd.

Huidige timerprogramma controlleren

1.Drukop TIMER MODE om de timermodus te SELECT openen en druk op om de daginstelling in te voeren.
2.DrukopTIMER of , totdat de gewenste dag getoond wordt, druk op om uw keuzete bevestigen.
3.Drukop TIMER of , om de ingestelde programma's te controlen.

Een huidig timerprogramma wijzigen of een nieuw timerprogramma toevoegen

1.DrukopTIMER om de timermodus te openen en druk op om de daginstelling in te voeren.
2.Drukop TIMER UP of DOWN, totdat de door u gewenste dag getoond wordt.
3. Voer de stappen 4 t/m 7 van de "Wekelijkse instelling van de timer"uit om het huidige timerprogramma te wijzigen of een timerprogramma toe te voegen.

Huidige timerprogramma annuleren

1.Drukop SELECT,omnaardedagtegaan.
2.DrukopTIMER of totdat de gewenste dag worden weergegeven, en druk op om de programma-instelling in te voeren.
3.Drukop TIMER of , totdat de door u gewenste dag getoond wordt. Druk op CANCEL om het programma te annuleren en weer te gegeven.

De wekelijkse timer uitschakelen/ inschakelen

Druk op TIMER en dan op om de instelling van de wekelijkse timer uit te schakelen.
- Druk op TIMER en dan op SET om de vorige instelling van de wekelijkke timer in te schakelen.

Opmerking

• De dagelijkse en wekelijkke timer konden Niet tegelijkertijd ingesteld worden.
• Hetzelde timerprogramma kan nicht op bezelfde dag ingesteld worden.
  Nadat de timer is ingesteld, gaat de TIMER-indicator op de binnenunit Niet aan, dit betekent nicht dat er spreke van een defect is.

Voor optimale prestaties要去happaraat regelmatin gereinigd worden. Wanner de unit vuil is kan een storing ontstaan en zult u mogelijk foutcode"H99"te zien krijgen.Vraag advies aan een offi ciele dealer.

• Schakel de voeding uit en trek de stekker uit het stopcontact, voordat u het apparatusaat reinigt.
• Raak nicht de aluminium vin aan, het scherpe deel kan letsel veroorzaken.
• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep (pH 7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40^ .

Binnenunit

Veeg de unit zachtjes af met een zachte, droge doeck.

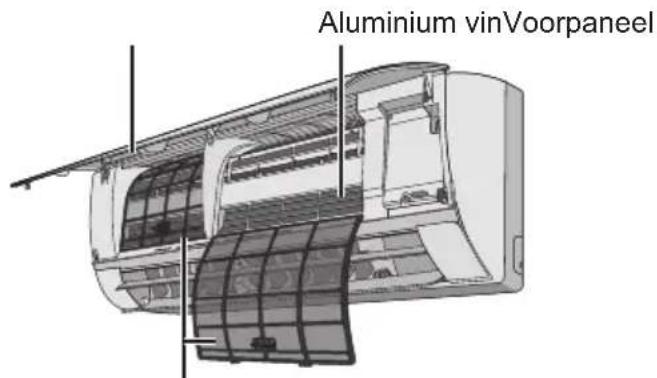

Voorpaneel

Was het voorzichtig af en droog het.

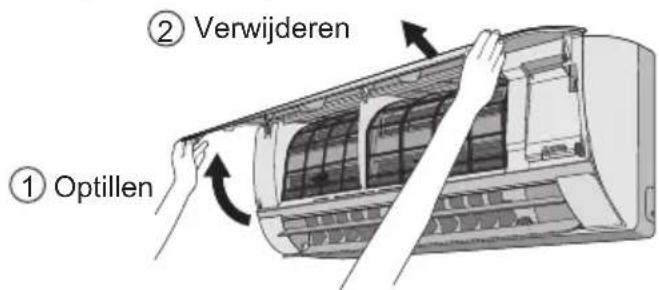

Verwijder het voorpaneel

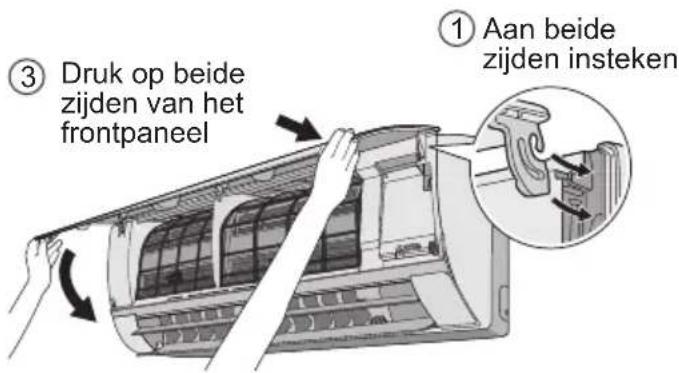

Goed aflsuiten

② Sluiten
④ Voor CS-E18PKEA:

Druk in het midden van het frontpaneel

Binnenunit
Luchtfi Iter

Luchtfi Iter

Elke 2 weken

• Was/spoel de fi Iters voorzichtig met water om schade aan het oppervlakte van de fi Iters te voorkomen.
• Droog de fi Iters goed in de schaduw, uit de buurt van vuur of direct zonlicht.
• Vervang beschadigde flters.

Luchtfilter verwijdermen

Luchtfilter bevestigen
In het apparaatplaatsen

Voor Seizuensinspectie, Nadat Het Apparaat Lang Niet In Gebruik Was

• Controller de inlaat- en uitlaatopeningen op obstructies.
• Gebruike AUTO OFF/ON-knop om de modus KOELEN/VERWARMEN te selecteren. Na 15 minutes looptijd is het volgende temperatuurverschilussen inlaaten uitlaatlucht normal:

KOELEN: ≥8°C VERWARMEN: ≥14°C

Bij Langdurige Inactiviteit

Activeer de modus VERWARMEN gedurende 2~3aar, om de vochtigheid, die achtergebleven is in de binnendelen, volkommen te verwijderen.
Schakel de voedinguit en ontkoppel.

De volgende symptomen geben nicht een defect aan.

Symptoom Oorzaak
Er kommt damp uit de binnenunit.	• Condensatie door koelproces.
Tijdens werkung klinkt er geluid van stromend water.	• Stromend koelmiddel in het apparaat.
De ruimte heeft een vremeinde geur.	• Dit is möglichelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding.
De binnenventilator stoot af en toe wanner de ventilatorsnelheid is ingesteld op automatisch.	• Zo verdrijft u de omgevingsgeur.
Het apparaat begint pas na enkele Minutesvertraging nadat het opnieuw is opgestart.	• De vertraging dient ter bescherming van de compressor van de unit.
Er komt water/stoom uit de buitenunit.	• In de leidingen vindt condensatie of verdamping plaats.
TIMER-indicator is.altijd aan.	• Nadat de timer is ingesteld, worden de instellenen dagelijksuitgevoerd.
POWER-indicator knippert in de standVERWARMEN zonder toevoer van warme lucht (en jalouzie isgesloten).	• De unit staat in de ontdooistand (en AIR SWING (Luchzwenking) is ingesteld op AUTO).
De binnenventilator stoot af en toe tijdensverwarmen.	• Onbedoeld koelen voorkomen.
De POWER-indicator knippert voordat de unit wordt ingeschakeld.	• Dit is een initiièle stap tijdens de Voorbereiding voor werking wanner de ON timer is ingeschakeld.
Krakend geluid tijdens bedrijf.	• Temperatuurveranderingen veroorzaken expansie of contractie van het apparaat.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptom Controller
De stand VERWARMEN/KOELEN werkt nicht goed.	• Stel de temperatuur correct in. • Sluit alle deuren en ramen. • Maak de fi Iters schoon of verrang ze. • Verwijder elke obstructie bij de lucht in- en uitlaatopengen.
Luidruchtig tijdens werkung.	• Controller of de unit is geinstalleerd op een helling. • Sluit het voorpaneel correct.
Het apparaat werkt nicht.	• Controller of de stroomonderbreker ontkoppeld is. • Controller of de timers+zijn ingesteld.

De volgende symptomen geben een storing aan.

Symptom Controller

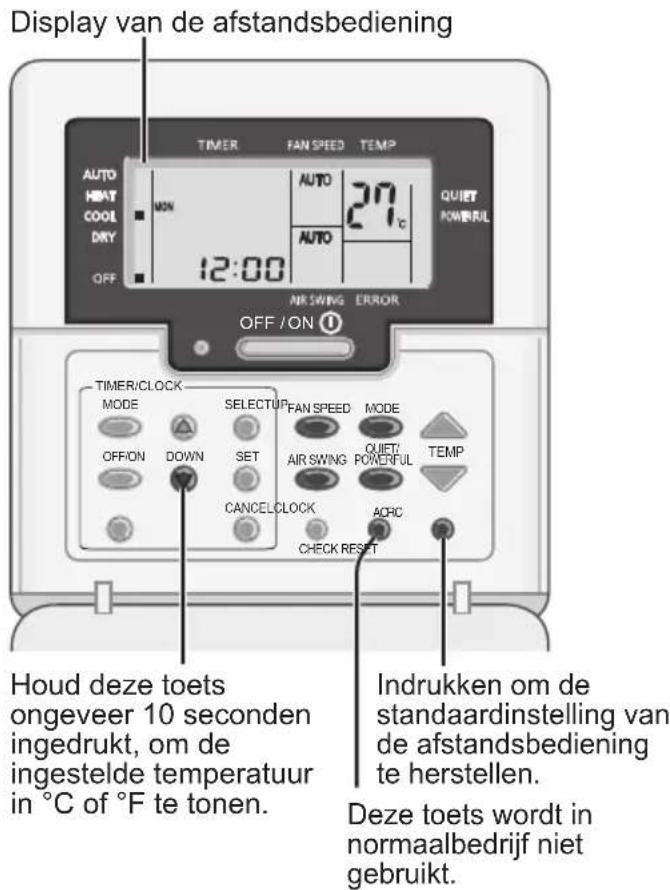

De unit stopt en de TIMER-indicator knippert. De afstandsbediening: op het display van de afstandsbediening worden de indicator OFF (UIT) nicht weergegeven maar wel de modus LED OFF (UIT).	· Haal met de afstandsbediening de foutcode op, ga als volgt te werk.

Bedrijslampje

ControllerDatedebedrijfs-LEDuitis(OFF).

① Houd CHECK 5 seconden ingedrukt
② Druk op TIMER UP DOWN

• Als de foutcode en de oorzaak van de storing kuren worden vastgesteld, blijft de bedrijfs-LED branden, maarervoigens een notitie van de foutcode.

③ Druk nog een keer gedurende 5 seconden op CHECK om op te honden met controleren
④ Deel de foutcode mee aan de geauthoriseerde dealer

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT EN TREK DE STEKKER UIT HET STOPCONTACT en raadpleeg een bevoegde handelaar, onder de volgende omstandigheden:

• Een abnormaal lawaaiijdens de werkinq.
  Water of vreemde deeltjes+zijn in de afstandsbediening binnengedrongen.
• Er lekt water uit de binnenunit.
• De zekering springt regelmatig uiit.
• De stroomdraad worden onnatuurlijk warm.
• De schakelaars of knuppen werken nicht zoals het hoort.

Informatie voor gebruikers met betrekking tot het verzamelen en verwijderen van oud apparatuur

Deze symbolen op de produits, verpakkingen, en/of begeleidende documenten beteken dat gebruike elektrische en elektronische producten nicht met het algemene huishoudelijkke afval gemengd moot worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten moeten zich maar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/ EC en 2006/66/EC. Door deze producten correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot depreventie van potentièle negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden+kennen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten, gelieve contact op te nemen met uwplaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een Niet-correcte verwijdering van dit afval konnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uwplaatselijke autoriteiten of dealer, en vraag informatatie over de correcte wijze om deze producten te verwijderen.
