РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CUE12PKEA PANASONIC

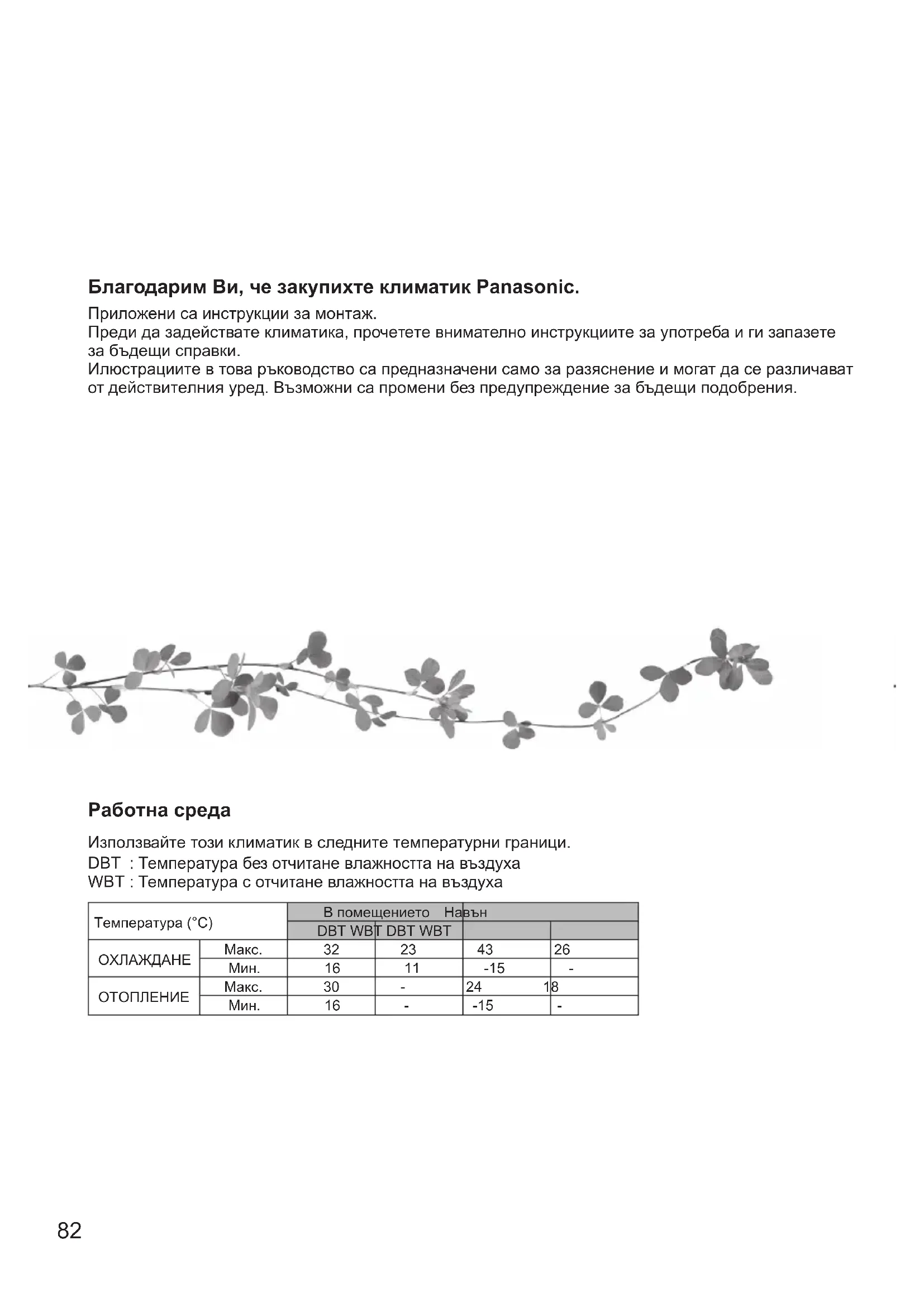

Português Resolução de problemas / Informação82 Работна среда Използвайте този климатик в следните температурни граници. DBT : Темпераτура без оτчиτане влажносττа на въздуха WBT : Темпераτура с оτчиτане влажносττа на въздуха Температура (°C) В помещението Навън

Макс. 30 - 24 18 Мин. 16 - -15 - Благодарим Ви, че закупихте климатик Panasonic. Приложени са инструкции за монтаж. Преди да задействате климатика, прочетете внимателно инструкциите за употреба и ги запазете за бъдещи справки. Илюстрациите в това ръководство са предназначени само за разяснение и могат да се различават от действителния уред. Възможни са промени без предупреждение за бъдещи подобрения.83

Бърз справочник Подготвяне на дистанционното управление OFF

Отворете капака, за да използвате копчетата

за да изберете текущия ден

Повторете стъпки 2 и 3, за да настоите часа Основни операции OFF

Включване/спиране POWER

• Моля, имайте предвид, че индикацията OFF (ИЗКЛ.) е както

За стартиране: За спиране:

• Предпазни Мерки p. 84
• -85 Как да използвате p. 86
• -87 За да настроите таймера p. 87
• -88 Инструкции За Измиване p. 89
• Отстраняване На Проблеми p. 90
• -91 Информация Предпазни Мерки За да избегнете телесни повреди, нараняване на други хора или имущество, моля спазвайте следното: Неправилното функциониране поради неспазване на инструкциите може да причини щети или вреди, класифицирани както следва: ПРЕДУПРЕЖДЕНИЕ p. 9184

предупреждава за опасност от смърт или тежки наранявания.

предупреждава за опасност от наранявания или имуществени

Инструкциите, които трябва да се спазват, са класифицирани със следните символи: Този символ обозначава съответното действие като

Тези символи означават, че действията са ЗАДЪЛЖИТЕЛНИ. ПРЕДУПРЕЖДЕНИЕ Вътрешен и външен модул Уредът не е предназначен за използване от хора (вкл. деца) с намалени физически, сетивни или психични проблеми или нямащи съответния опит и познания, докато не бъдат инструктирани или наблюдавани от човек, отговорен за безопасността, за начина на използване на уреда. Наблюдавайте децата, за да се уверите, че не си играят с уреда. Моля обърнете се към оторизиран дилър или специалист за почистване на вътрешните части, ремонт, монтаж или повторен монтаж на модула. Неправилните монтаж и употреба ще причинят теч, токов удар или пожар. Потвърдете пред оторизиран дилър или специалист употребата на всеки указан тип хладилен агент. Употребата на друг тип хладилен агент, освен посочения, може да причини повреда на продукта, пръскане, нараняване и т.н. Не монтирайте модула в помещения с потенциално експлозивна или запалима атмосфера. В противен случай може да се стигне до пожар. Не пъхайте пръстите си или други обекти във вътрешния или външния модул на климатика, въртящите се части могат да предизвикат наранявания. Не докосвайте външния модул по време на гръмотевична буря, това може да доведе до токов удар. Не се излагайте директно на студен въздух за продължителен период от време за да избегнете прекомерно охлаждане. Не сядайте и не стъпвайте върху модула, тъй като случайно може да

Вътрешна част Външна част Електрозахранване Дистанционно

Изходен отвор Изходен отвор

Електрозахранване Не използвайте модифициран кабел, свързван кабел, удължител или неуказан кабел, за да избегнете прегряване и

За предотвратяване на прегряване, пожар или токов удар:

Не използвайте същия контакт за други

Не работете с влажни ръце.

Не работете с или не спирайте уреда чрез вкарване или изтегляне на щепсела. Ако захранващият кабел е повреден, той трябва да се подмени от производителя, неговия сервизен агент или подобни квалифицирани лица, за да се избегне

Силно препоръчително е да се монтира заземителен автоматичен прекъсвач (ELCB) или устройство за диференциална защита (RCD), за да избегнете токов удар

За предотвратяване на прегряване, пожар или токов удар:

Прахът по щепсела трябва да бъде избърсван със суха кърпа периодично. Спрете да използвате продукта, когато възникне аномалия/повреда и извадете щепсела от контакта или изключете от копчето и автоматичния превключвател. (Има риск от пушек/пожар/токов удар) Примери за аномалия/повреда

Заземителният автоматичен прекъсвач (ELCB) често се активира.

Усеща се мирис на изгоряло.

Чува се необичаен шум или уредът

Изтича вода от вътрешния уред.

Кабелът или щепселът са необичайно

Скоростта на вентилатора не може да се контролира.

Уредът спира работа веднага, дори и да е включен да работи.

Вентилаторът не спира, дори, ако уредът е спрял да работи. Веднага се свържете с местния търговец за поддръжка/ремонт. Това оборудване трябва да е заземено, за да се предотврати токов удар или пожар. Избегнете токов удар чрез изключване на захранването и щепсела: - Преди почистване или обслужване. - Когато удължителят не се използва, или - При необикновено силна гръмотевична

Вътрешен и външен модул Не мийте вътрешния модул с бензин, разтворител или абразивен прах за да предотвратите повреда или корозия на

Не използвайте уреда за съхранение на прецизно оборудване, храна, животни, растения, произведения на изкуството или други предмети. Това може да причини влошаване на качеството и т.н. Не ползвайте уреди, които горят пред изхода за въздуха, за да се избегне разпространение на огъня Не излагайте растения или домашни любимци директно на въздушния поток за да избегнете нараняване и т.н. Не докосвайте острото алуминиево ребро. Острите части могат да предизвикат наранявания. Не включвайте вътрешния модул, когатополирате пода. След полиране, проветрете стаята добре, преди да използвате модула. Не инсталирайте уреда в задимени зони за да предотвратите неговата повреда. Не разглобявайте уреда за почистване за да избегнете нараняване. Не стъпвайте върху нестабилна маса, когато почиствате уреда, за да избегнете нараняване. Не поставяйте ваза или съд с вода върху уреда. Водата може да проникне в уреда и да повреди изолацията. Това може да причини токов удар. Не отваряйте прозореца или вратата за дълго време по време на режим ОХЛАЖДАНЕ/ИЗСУШАВАНЕ Предотвратете изтичане на вода чрез осигуряване на дренажна тръба, която е: - Правилно свързана, - С поддържани чисти водосточни тръби и контейнери, или - Не е потопена във вода След продължителен период на употреба или употреба с някакви отоплителни уреди с гориво проветрявайте помещението периодично. След дълъг престой се уверете, че монтажното шаси не е повредено, за да избегнете падане на модула. Електрозахранване Не дърпайте кабела, за да изключите щепсела, за да предотвратите токов удар. Предпазни Мерки86 FAN SPEED За настройване скоростта на вентилатора (Дисплей на дистанционното управление)

• При режим АВТОМАТИЧЕН скоростта на вътрешния вентилатор се настройва автоматично според режима на работа. AIR SWING За настройка на вертикалния поток въздух (Дисплей на дистанционното управление)

• Поддържа стаята проветрена.

• В режим ОХЛАЖДАНЕ/ИЗСУШАВАНЕ, ако е настроен режим АВТОМАТИЧНО, жалузите се движат нагоре/надолу автоматично.

• В режим ОТОПЛЕНИЕ, ако е настроен режим АВТОМАТИЧEН, хоризонталните жалузи се фиксират в предварително настроената

• Не настройвайте жалузите ръчно. Как да използвате Бутон Auto OFF/ON AUTO OFF/ON Използвайте при неправилно функциониране на дистанционното управление. Повдигнете предния панел:

1. Натиснете бутона веднъж, за да използвате в режим АВТОМАТИЧЕН.

2. Натиснете и задръжте бутона, докато чуете 1 звуков сигнал, след това

отпуснете, за да използвате в режим на принудително охлаждане

3. Повторете стъпка 2. Натиснете и задръжте бутона, докато чуете 2 звукови

след това отпуснете, за да използвате в режим на нормално охлаждане ОХЛАЖДАНЕ.

4. Повторете стъпка 3. Натиснете и задръжте бутона, докато чуете 3 звукови

сигнала, след това отпуснете, за да използвате в режим на принудително отопление ОТОПЛЕНИЕ.

TEMP TIMER/CLOCK MODE QUIET/ POWERFUL FAN SPEED MODE CHECK RESET AIR SWING OFF/ON CANCELCLOCK SET SELECTUP DOWN AC RC Дисплей на дистанционното управление Не се използва в нормални режими на работа. Натиснете и задръжте за около 10 сек., за да превключите температурната скала на °C или °F. Натиснете, за да възстановите фабричните настройки на дистанционното управление.87

За да настроите таймера Настройка на дневен таймер За да ВКЛЮЧИТЕ или ИЗКЛЮЧИТЕ климатика в предварително зададено време. TIMER/CLOCKCANCELCLOCKSELECT

Натиснете TIMER MODE на таймера, за да влезете в режима за работа на таймера

• Натиснете един път за да преминете от настройване на точно време към настройване на таймер и обратно.

• Натиснете за 4 секунди, за да смените дисплея от дневен таймер на седмичен таймер или обратно.

• Ако таймерът е настроен в режим ON, уредът може да започне да работи по-рано преди действително зададеното време, за да се постигне навреме желаната от Вас температура.

Таймерът се базира на настройките на часа от дистанционното управление и се повтаря ежедневно, след като веднъж е настроен.

• Таймерът, който е най-близък до текущото време ще бъде активиран пръв.

• Ако таймерът е отменен ръчно или в случай на повреда на захранването, можете да възстановите предишната настройка, като натиснете бутона SET

След като таймерът е настроен, индикаторът ТАЙМЕР (TIMER) на вътрешния модул не се включва, това не е признак за неизправност. MODE За да изберете режим на работа АВТОМАТИЧЕН : За ваше удобство

• Модулът избира режима си на работа на всеки 10 минути в зависимост от зададената температура и стайната температура. ОТОПЛЕНИЕ : За да се наслаждавате на топъл въздух

• Нужно е време за загряване на уреда. ОХЛАЖДАНЕ : За да се наслаждавате на студен въздух

• За да намалите разхода на електроенергия, когато уредът е в режим ОХЛАЖДАНЕ, дръпнете пердетата, за да предотвратите проникване на слънчева светлина и топлина

• Уредът работи на ниска скорост, за да гарантира умерено охлаждане на въздуха. QUIET/POWERFU

За да превключите между тих и мощен режим за да превключите

QUIET (ТИХ): За да се наслаждавате на тиха работа

• Този режим на работа намалява шума на въздушния поток. POWERFUL (МОЩЕН): За да постигнете бързо желаната температура

• Тази операция ще приключи автоматично след 20 минути.

• Може да се активира във всички режими и може да се отмени с натискане на съответния бутон отново. За да настроите въздушния поток хоризонтално

• Ръчно регулируем. Как да използвате / За да настроите таймера88 За да настроите таймера Настройка на седмичен таймер Повишава пестенето на енергия, като Ви позволява да настроите до 6 програми за даден ден. TIMER/CLOCKCANCELCLOCKSELECT

Светва при избиране на режима за работа на

Брой програми на ден (1 ~ 6) Избор на време (на стъпки от 10 минути) ON За OFF За Избор на ден Показва избрания ден Показва следващия ден за работа на таймера

Натиснете TIMER MODE на таймера за 4 секунди, за да отидете на екрана на седмичния таймер.

DOWN на таймера, за да изберете деня.

SELECT , за да потвърдите избора си.

4. На екрана ще започне да мига “1”, натиснете

SELECT , за да зададете програма 1.

TIMER OFF/ON на таймера, за да изберете таймера за ВКЛ. или ИЗКЛ.

DOWN , за да изберете

Ако желаете да настроите таймера заедно с предпочитаната от Вас температура,

TEMP , за да изберете температурата.

SET , за да потвърдите програма 1. Избраният ден ще се подчертае с .

След 2 секунди екранът ще премине към следващата програма. Повторете стъпки от 4 до 7, за да настроите програми от 2 до 6.

Ако по време на настройване на таймера не натиснете нито един бутон в продължение на 30 секунди или ако натиснете бутона SET

зададената в момента настройка се потвърждава и настройването се прекратява. За проверка на текуща програма на таймер

MODE , за да влезете в режим на таймер и натиснете SELECT , за да въведете ден.

DOWN на таймера, докато се покаже съответният ден, след което натиснете SELECT

за да потвърдите избора си.

DOWN на таймера, за да проверите настроените програми. За промяна на текуща програма на таймер или добавяне на нова програма на таймер

MODE , за да влезете в режим на таймер и натиснете SELECT , за да въведете ден.

DOWN на таймера, докато се покаже съответният ден.

3. Изпълнете стъпки от 4 до 7 на “Настройка на

седмичен таймер” за промяна на съществуваща програма на таймер или добавяне на програма

За отмяна на текуща програма на таймер

SELECT , за да влезете в настройката на

DOWN , докато се покаже съответният ден, натиснете SELECT , за да влезете в настройката на програмата.

DOWN на таймера, докато се покаже съответният ден. Натиснете CANCE

отмяна на програма и ще изчезне. За забрана/разрешаване на седмичен

За деактивиране на настройката на седмичния таймер натиснете TIMER MODE , след което CANCE

За активиране на предишната настройка на седмичния таймер натиснете TIMER MODE

Дневният таймер и седмичният таймер не могат да бъдат настроени едновременно.

Една и съща програма на таймера не може да бъде настроена няколко пъти за един и същи ден.

След като таймерът е настроен, индикаторът ТАЙМЕР (TIMER) на вътрешния модул не се включва, това не е признак за неизправност.89

Инструкции За Измиване За да гарантирате максимална производителност на уреда, трябва да го почиствате на редовни интервали. Замърсените уреди може да причинят повреда и Вие може да видите код за грешка “H99”. Моля консултирайте се с Вашия оторизиран дилър.

Изключете електрозахранването и извадете щепсела от контакта преди почистване.

Не докосвайте алуминиевото ребро, острата част може да причини нараняване.

Не използвайте бензин, разредител или абразивни прахове.

Използвайте само сапуни ( pH 7) или неутрални домакински прахове.

Не използвайте вода, по-гореща от 40 °C. Вътрешна част Внимателно забършете уреда с мек, сух парцал. Преден панел Измийте го внимателно и го подсушете. Сваляне на предния панел

Затворете го добре Въздушен Филтър На всеки 2 седмици

• Внимателно почистете/измийте филтрите с вода, за да не нараните повърхността им.

• Внимателно изсушете филтрите на сенчесто място, далеч от огън и пряка слънчева

• Подменяйте повредените филтри. Махнете въздушния

Поставете в уреда При Сезонен Преглед След Продължително Неизползване

• Никакви прегради на входните и изходни вентилационни отвори.

• Използвайте бутона за aвтоматично ИЗКЛ./ ВКЛ.(Auto OFF/ON), за да изберете режим на ОХЛАЖДАНЕ/ОТОПЛЕНИЕ. Нормално е, след 15 минути работа, да имате следната температурна разлика между отворите за входящ и изходящ въздух: ОХЛАЖДАНЕ: ≥8 °C ОТОПЛЕНИЕ: ≥14 °C При Продължително Неизползване

Активирайте режима на ОТОПЛЕНИЕ за 2~3 часа, за да отстраните влажността, останала във вътрешните елементи.

• Изключете захранването и извадете

АлуминиеВо РеброПреден панел Въздушен Филтър Вътрешна част За CS-E18PKEA: Натиснете в центъра на предния панел

Вмъкнете от двете страни

Натиснете двата края на предния панел

За да настроите таймера / Инструкции За Измиване90 Следните симптоми при работата на уреда не означават неизправност. Симптом Причина От вътрешната част излиза замъглен въздух.

Кондензиране поради процеса на охлаждане. Звук от течаща вода по време на работа.

Охлаждаща течност вътре в уреда. Стаята има странна миризма.

Това може да е миризмата на влагата, отделяна от стените, килима, мебелите или дрехите. Вътрешният вентилатор спира от време на време при настройка за автоматично регулиране на скоростта.

Това спомага за отстраняване на околните миризми. Работата се забавя с няколко минути след рестартиране.

Закъснението служи за защита на компресора на уреда. Външната част отделя вода/пара.

По тръбите се получава кондензация или изпаряване. Индикаторът ТАЙМЕР (TIMER ) е постоянно

Настройката на таймера се повтаря ежедневно, след като веднъж е зададена. По време на режим ОТОПЛЕНИЕ без подаване на топъл въздух индикаторът POWER мига (а жалузите са затворени).

Уредът е в режим “Размразяване” (а ДВИЖЕНИЕТО НА ВЪЗДУХА е в АВТОМАТИЧЕН режим). Вътрешният вентилатор спира от време на време при отопляване.

С цел да се избегне нежелан охлаждащ ефект. Индикаторът ЗАХРАНВАНЕ (POWER) мига преди уредът да се включи.

Това е предварителна стъпка в подготовката за работа, когато ON таймерът е бил зададен. Пукане по време на работа.

Температурните промени могат да доведат до разширяване или свиване на уреда. Проверете следните неща, преди да се обадите на оторизиран сервиз. Симптом Проверка Уредът не работи ефикасно в режим ОТОПЛЕНИЕ/ОХЛАЖДАНЕ.

Задайте правилно температурата.

Затворете всички врати и прозорци.

Почистете входните и изходни вентилационни отвори. Шум по време на работа.

Проверете дали уредът не е монтиран под наклон.

Затворете правилно предния панел. Уредът не работи.

Проверете дали автоматичният прекъсвач е изключен.

Проверете дали таймерът е настроен. Следните симптоми показват неправилно функциониране. Симптом Проверка Уредът спира да работи и индикаторът ТАЙМЕР (TIMER) мига. При дистанционното управление, индикаторът за изключено не се показва на дисплея на дистанционното управление, а светодиодът за работа не свети.

Използвайте дистанционното управление, за да получите кода за грешка, както следва. OFF

Уверете се, че светодиодът за работа е изключен.

Ако кодът за грешка и аномалията могат да бъдат идентифицирани, тогава светодиодът за работа ще бъде включен постоянно. Запишете кода на грешката.

Натиснете отново CHECK за 5 секунди за край на

Покажете кода на грешката на лицензиран

Отстраняване На ПроблемиКРИТЕРИИ ЗА ПОВРЕДА ИЗКЛЮЧЕТЕ ЗАХРАНВАНЕТО И ЩЕПСЕЛА ОТ КОНТАКТА, след което се обърнете към оторизирания дилър в следните случаи:

Необичаен звук по време на работа.

Изтича вода от Вътрешния уред.

Прекъсвачът на ел. верига се изключва често.

Захранващият кабел се загрява необичайно.

Копчетата или бутоните не функционират

Информация за потребители относно събиране и изхвърляне на старо

Тези символи, поставени на продуктите, опаковките и/или съпътстващите ги документи означават, че използваните електрически и електронни продукти не трябва да бъдат смесвани с общите битови отпадъци. За правилно третиране, възстановяване и рециклиране на стари продукти, моля да ги предадете на предназначените за тази цел пунктове за събиране, спазвайки разпоредбите на националното законодателство и европейските директиви 2002/96/ЕО и 2006/66/ЕО. С правилното изхвърляне на тези продукти вие ще помогнете да запазим ценни ресурси и да предотвратим възможни негативни ефекти върху човешкото здраве и околната среда, които биха възникнали в случай на неподходящо третиране на отпадъците. За допълнителна информация относно събирането и рециклирането на стари продукти, моля, обърнете се към местните общински власти, службата за събиране на отпадъци или търговския обект, откъдето сте закупили продуктите. При направилно изхвърляне на уреда, може да понесете наказателна отговорност, в съответствие разпоредбите на националното законодателство. За бизнес потребители в Европейския Съюз Ако желаете да изхвърлите ненужни електроуреди, моля свържете се с вашия дилър или доставчик за повече информация. [Информация за страни извън Европейския Съюз] Тези символи са валидни само в рамките на Европейския Съюз. Ако желаете да се освободите от тези отпадъчни продукти, моля свържете се с местните органи на властта или вашия доставчик, за да получите информация за тяхното коректно изхвърляне.
