GEBRUIKSAANWIJZING Pro Power PowerPlus

1 TOEPASSINGSGEBIED 3
2 BESCHRIJVING (FIG. A) 3
3 INHOUD VAN DE VERPAKKING 3
4 TOELICHTING VAN DE SYMBOLEN 4
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN 4
5.1 Werkplaats 4
5.2 Veiligheid van personen 4
6 VEILIGHEIDSWAARSCHUWINGEN VOOR BENZINE 6
7 BIJKOMENDE VEILIGHEIDSVOORSCHRIFTEN 6
8 MONTAGE 7
8.1 Montage fietshandgreep (Fig. 1). 7
8.2 Montage van de beschemkap (Fig. 2)
8.3 De schouderriem installeren (Fig. 3)
8.4 Het metalen mes op de spoel verrangen 7
8.4.1 Assemblage van het metalen mes (Fig. 4)
8.4.2 De spoel monteren: (bijgeleverd) (Fig. 5a+b). 7
8.4.3 De spoel monteren (POWACG1051) 8
9 BENZINE EN SMERING 8
9.1 Benzine 8
9.2 Mengen van benzine 8
9.2.1 Benzine en smeersymbolen 8
9.2.2 Aanbevolen benzine 9
10 GEBRUKSINSTRUCTIES. 9
10.1 Schouderriem 9
10.2 Starten van een koude motor 9
10.3 Starten van een warme motor (motor is nicht länger dan 15-20 minutes gestopt geweest)
10.4 Stoppen van de motor 9
10.5 Trimethododes 9
10.5.1 Trimmen/maaien (Fig. 6) 10
10.5.2 Van dicht bij trimmen 10

POWERPLUS

POWPG40140 NL

10.5.3 Trimmen rond aflsuiting / fundering 10
10.5.4 Trimmen rond bomen 10
10.5.5 Scalperen (Fig. 7) 10
10.5.6 Ga Niet vegen met de trimmer 10
10.6 Snijden met messen 10
11 ONDERHOUD 11
11.1 Luchtfilter 11
11.2 Benzinedop/benzinefilter 11
11.3 Instelling van de carburator 11
12 TECHNISCHE GEGEVENS 12
13 GELUID 12
14 BEWARING 12
15 EEN TOESTEL TERUG GEBRUIKEN 12
16 PROBLEEMOPISSING 13
17 GARANTIE 14
18 MILIEU 14
19 CONFORMITEITSVERKLARING 15

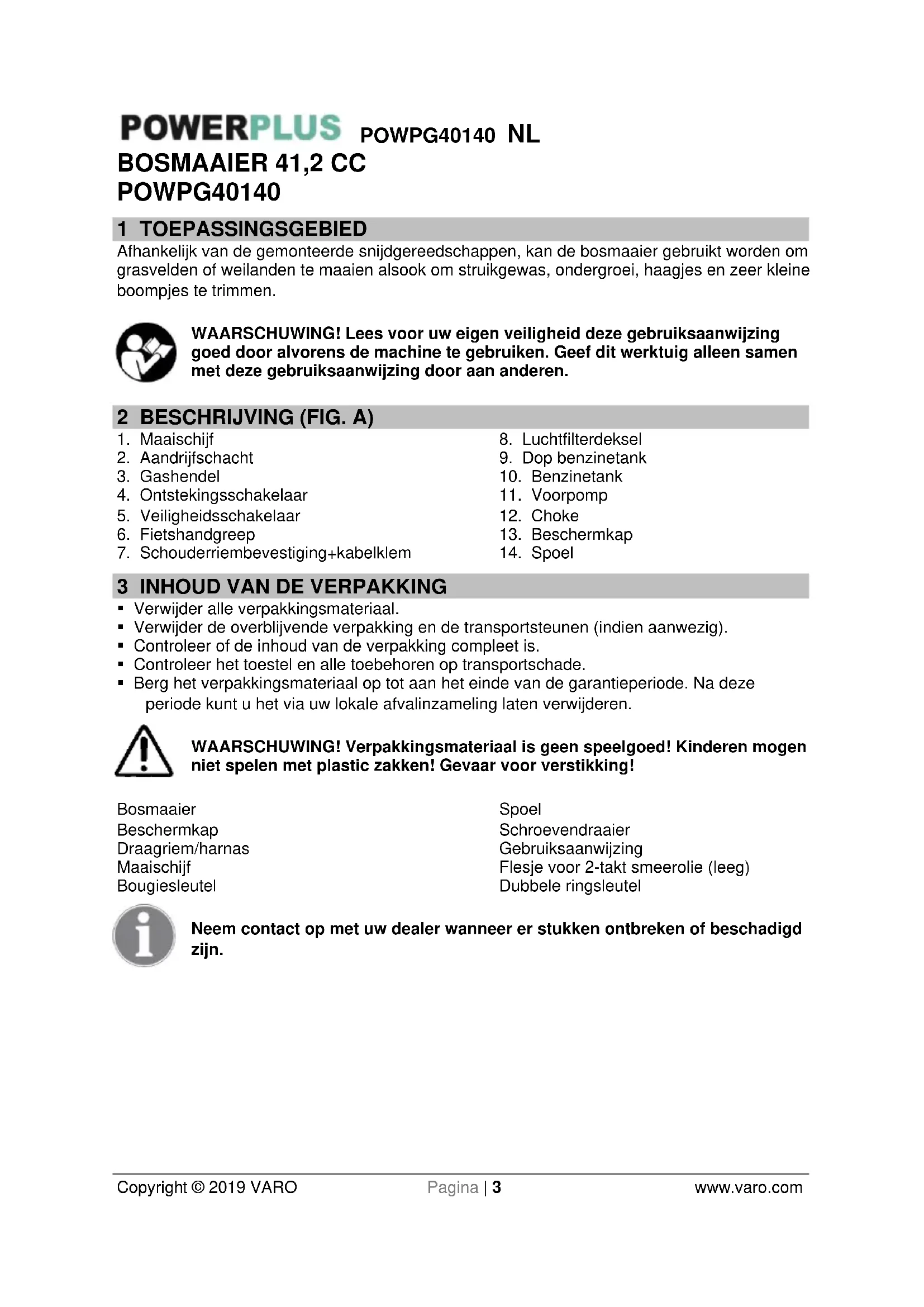

POWERPLUS POWPG40140 NL BOSMAAIER 41,2 CC POWPG40140

1 TOEPASSINGSGEBIED

Afhankelijk van de gemonteerde snijdgereedschappen, kan de bosmaier gebruikt worden om grasvelden of weilanden te maaien alsook om struikgewas, ondergroei, haagjes en zeerkleine boompjes te trimmen.

WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit werktuig alleen samen met deze gebruiksaanwijzing door aan andereen.

1. Maaischijf
2. Aandrijfschacht
3. Gashendel
4. Ontstekingsschakelaar
5. Veiligheidsschakelaar
6. Fietshandgreep

7. Schouderriembevestiging+kabelklem

8. Luchtfilterdeksel

9. Dop benzinetank
10. Benzinetank
11. Voorpomp
12. Choke
13. Beschermkap
14. Spoel

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmaterialial.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel en alle toebehoren op transportschade.
• Berg het verpakkingsmaterialiaal op tot aan het einde van de garantieperiode. Na dezeperiode kurz u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen speliegoed! Kinderen mogen nicht spelten met plastic zakken! Gevaar voor verstikking!

Bosmaier

Beschemkap

Draagriem/harnas

Maaischijf

Bougiesleutel

Spoel

Schroevendraier

Gebruiksaanwijzing

Flesje voor 2-takt smeerolie (leeg)

Dubbele ringsleutel

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd zich.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Lees voor bebruik de handleiding.		Draag beschermingsschoenen met antislip zolen!
	Gevaar voor lichamelijk letsel of materièle schade.		Draag gehoorbescherming. Draag een veiligheidsbril.
CE	CE Conform de Europese toepasselijkke standardaards op het gebied van verilgheid.		Draag stevige werkhand Schoenen.
	Hou Personen en dieren minstens 15 m uit de buurt van de machine tijdens het werken.		Draag gpaste en stevige werkkleding!
	Let op voor deeltjes die door het toestel geproduced worden.		De uitlaatgassen zijn giftig en+kunnen tot verstikking leiden!
	Gebruik het toestel uitsluitend in combinatie met het slagmes.		OPGELET: brandgevaar! Benzine en benzinedampen+zijn zeer Licht ontvlambaar!
	Gebruik het toestel uitsluitend in combinatie met de snijdraadkop.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door.

5.1 Werkplaats

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats können tot ongevallen leiden.
• Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden.
  Zorg dat er geen kinderen of andere personen in de buurt zich als u het apparaat gebruikt.
  Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
• Draag uw personlijke veiligheidsuitrusting en steeds een veriligeidsbril. Door een personlijke veiligheidsuitrusting (stofmasker, Niet glijdende veriligeidsschoenen, een veriligeidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het gereedschap) te dragen, doet u het risico op verwondingen afnemen.
• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt.

POWERPLUS

POWPG40140 NL

Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

• Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kurz u het apparaat in een onverwachte situatie beter onder controle houden.
• Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwhaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange harenen konnen door bewegende delen worden gegrepen.
• Controller heel het apparaat op losese onderdelen (bouten, moeren, schroeven, enz.) en beschadigingen. Voer indien nodig herstellingen ofervangingen uit voor het apparaat te gebruiken.
• GEBRUK GEEN andere hulpstukken met deze aandrijfkop dan hulpstukken, aanbevolen door ons bedrijf. Het gebruik van andere hulpstukken kan leiden tot ernstig letsel van de gebruiker of onstanders en tot beschadiging van het apparaat.
• De beschemkap van het mes en de fietshandgreep zijn zeer belangrijke onderdelen van het apparaat. Ze要去en voor het eerste gebruik op het apparaat worden geschroefd. De beschemkap要去en bij elk gebruik van het apparaat aanwezig়. Controllerer deze beschemkap voor elk gebruik. Neem bij beschadiging (scheur, breuk, enz.) van de beschemkap contact op met uw dealer om de kap te verrangen.
• Het gebruik van Niet-conforme beschemkappen als verwangting of het verwijderen of aanpassen van de beschemkappen kan leiden tot ernstig letsel van de gebruiker of de omstanders.
• Gebruik bij het maajen altiid de juiste handgrepen en de schouderriem.
• Gebruik het apparaat Niet wonneer het beschadigd of slecht afgesteld is. Verwijder nooit de beschemkap van het apparaat. Dit kan leiden tot ernstig letsel van de gebruiker of omstanders en tot beschadiging van het apparaat.
• Controller het maaigebied en verwijder al het vuil dat verstrekt kan raken in de snijkop met nylondraad. Verwijder ook alle voorwerpen die tijdens het maaien door het apparaat hunnen worden rondgeslingerd.
• Laat het apparaat nooit onbeheerdAGER.
• Gebruik dit apparaat nooit voor ander werk dan waarvoor het volgens deze handleiding bedoeld is.
• Reik nicht te ver. Zorg er steeds voor dat u stevig staat en de nodige balans bewaart. Gebruik het apparaat Niet wonneer u zich op een ladder bevindt of op eenplaats waar u Niet stevig staat. Gebruik bij het bedieren van het apparaat maar behoren de meegeleverde schouderriem.
• Houd wanner het apparaat in gebruik is handen en voeten uit de buurt van de snijkop met nvondraad of het mes.
• Gebruik dit type apparaat nooit voor het wegvegen van vuil.
• Gebruik een snijkop met nylondraad die nicht beschadigd is. Als u een steen of ander obstakel raakt, stop dan de motor en controllerer de snijkop met nylondraad. Een gebroken of slecht gebalanceerde snijkop met nylondraad mag nooit worden gebrukt.
  Bij het naderen van een gebruiker van het apparaat dient u hem hier steeds zorgvuldig attent op te makeen en zich ervan te vergewissen dat de gebruiker de motor stopzet. Zorg ervoor de gebruiker Niet te verrassen of verstrooien, om geen onveiligene situatuies teveroorzaken.
• Raak bij een draaiende motor nooit de snijkop met nylondraad of het mes aan. Als u de beschermkap of het snijhulpstuk moet verrangen, zorg er dan voor de motor af te zetten en controllerer of het snijhulpstuk Nieteer daait.
• Wanner het apparaat worden verplaatstussen werkgebieden moet de motor worden afgezet.
• Wees aandachtig voor het losgaan en oververhitten van onderdelen. Als het apparaat afwijkingen vertoont, moet u onmiddelijk het gebruik stoppen en het apparaat zorgvuldig controeren. Laat het apparaat indien nodig onderhonden bij een erkende dealer. Blij een

POWERPLUS

POWPG40140 NL

apparaat dat möglichn nicht maar behoren werkt nicht verder gebruiken.

• Raak bij het opstarten of bij de werkking van de motor nooit hare onderdelen aan, zoals de uitlaat, de hoogspanningskabel of de bougie.
• Na het stopzetten van de motor blijdt de uitlaat nog eenijdje heet. Plaats het apparaat nooit opplaatsen met ontvlambare materialen (droog gras, enz.), brandbare gassen of vloeistoffen.
• Wees bijzonder voorzichtig bij gebruik in de regen of net na een regenbui, waar dat het terrein glad kan zich.
• Als uuitglijd, op de grond of in een gat valt, LASTANmiddelijk de gashendel los.

6 VEILIGHEIDSWAARSCHUWINGEN VOOR BENZINE

WAARSCHUWING: Wees bijzonder voorzichtig met benzine. Benzine is brandbaar en de dampen zijn explosief. Volgende punten要去en in acht worden genomen:

• Gebruik enkel een goedgekeurde tank.
• Verwijder nooit de benzinedop en tank nooit bij verwijl de motor nog draait. Laat de onderdelen van de uitlaat afkoelen voor u bijtankt.
  Rook Niet.
  Vul de machine binnenshuis nicht bij.
• Bewaar de machine of de benzinetanks Niet binnenshuis waar er open vuur is zoals bijvoorbeeld van een waterverwarmingstoestel.
• Als er benzine ward gemorst, probeer dan nicht om de motor te starten maar breng de machine weg van deplaats waar dit gebeurde vooraleer te starten.
• Breng na het bijvullen.altijd de benzinedop terug aan en draai hem stevig vast.
• Als de tank worden leeggelaten dan moet dit in de openlucht gebeuren.
• Houd de handgrepen vrij van olie en brandstof.
• Rook Nietijdens het Mengen van brandstof of het vullen van de tank.
• De motor nooit starten of latent draaien in een gesloten ruimte of gebouw. De uitlaatgassen bevatten gevaarlijke koolmonoxide.
• Probeer nooit de motor af te stellen wanner het apparaat draait en aan de gebruiker is vastgemaakt. Stel de motor steeds af met het apparaat op een vlak, open oppervlak.
• Indien u het apparaat voor lange tijd opstaat, waar dan de brandstof UIT de tank en carburator vloeien, reinig de onderdelen, breng het apparaataar een veilige plek en controllerer of de motor goed is afgekoeld.

7 BIJKOMENDE VEILIGHEIDSVOORSCHRIFTEN

• HET MES KAN HEFTIG WEGSCHIETEN VAN MATERIALAAL DAT HET NIET KAN SNIJDEN - Het wegchieten van het mes kan leiden tot amputatie van armen of benen. Hou personen en dieren op een afstand van 30 voet (10 meter) in alle richtingen. Als het mesijdens het gebruik vreeimde voorwerpen raakt zeit dan de machine af en LAST het mes tot stilstand komen. Controller dan het mes op beschadigingen. Gooi het mes altijd weg als het geschuedr od verbogen is.
• HET MES SLINGERT VOORWERPEN KRACHTIG WEG - u kan verwond of blind worden. Draag oog-, gezichts- en beenbeschemming. Verwijder eerst alle vreemde voorwerpen uit het werkgebied voor u het mes gebruikt. Hou Personen en dieren op een afstand van 10 m in alle richtingen.
• MES DRAAIT DOOR ALS DE GASHENDEL WORDT LOSGELATEN - Een loszittend mes kan u of de omstaanders snijden. Zet altijd de motor af en wacht tot het doorslippende mes tot stilstand is gekomen voor het uitvoeren van onderhoudswerkzaamheden aan het mes.
• GEBRUK GEEN ANDERE BENZINE dan dezeaanbevolen in deze handleiding. Volg

POWERPLUS POWPG40140 NL

altijd de instructies in het "benzine en smering"-onderdeel van deze handleiding. Gebruik nooit benzine tot ze goed gemengd is met 2-takt motorolie anders za dit leiden tot permanente motorbeschadiging en het verwallen van de fabrieksgarantie.

• GEBRUIK GEEN ANDERE SNIJHULPSTUKKEN. Gebruik enkel once verrangonderdelen en accessoires die ontworpen werden om de prestaties te verbeteren en deeiligkeit van once producten te maximaliseren. Als u dit Niet doet dan kan dit leiden tot slechte prestaties en möglichke verwondingen. Gebruik enkel de spoelkop die met dit product ward meegeleverd. Gebruik geen andere snijhulpstukken. Het gebruik van zulke hulpstukken vermietigt uw fabrieksgarantie en kan tot ernstige lichamelijke verwondingen leiden.

8 MONTAGE

8.1 Montage fietshandgreep (Fig. 1)

Plaats de U-handgreep op de montagehouser, breng de andere klem aan en zet ze vast met de schroeven.

8.2 Montage van de beschemkap (Fig. 2)

• Verwijder de schroef van de beschemkap.
• Richt de beschemkap zodat u ze met de klem en de schroef kurz vastmaker.
  Draai de schroef vast.

8.3 De schouderriem installeren (Fig. 3)

Stel de hanger van de schouderriem in op een comfortabile positie.
Gesp de schouderriem aan de hanger vast.

8.4 Het metalen mes op de spoel verrangen

OPGELET: Gebruik NOOIT een mes dat verbogen is, dat tanden mankeert of beschadigde tanden heeft. Vervang een beschadigd mes onmiddelijk.

OPGELET Draag algtd stevige werkhandsschoenenijdens het monteren en vastnemen van een mes.

8.4.1 Assemblage van het metalen mes (Fig. 4)

• Monteer de bovenste klemplaat (B) op de aandrijfas.
• Draai aan de as van het mes totdat een van de openingsen van de bovenste klemplaatuitlijnt met de overeenstemmende opening in de bovenste beschemkap.
• Stop de vergrendelpen (A) in de opening om de as te blokkeren.
• Plaats het mes (C), de onderste klemplaat (D) en de onderste beschemkap (E) op de aandriifas.
• Monteer de moer (F). De moer要去 voldoende vast worden aangedraid.
• Gebruik de meegeleverde copsleutel. Hou de schacht van de copsleutel zo zich möglich tegen de mes beschermkap. Om de moer aan te spannen, draait u de sleutel in de tegenovergestelde richting van de draairichting (Opgeber! Linkse schroefdraad).
• Wanner alles gemonteerd zit, verwijder dan de vergrendelpen.

8.4.2 De spoel monteren. (bijgeleverd) (Fig. 5a+b)

• Breng de onderste plaat (C) aan voordat u de spoel (D) op de aandrijfas van onderdeel A schroeft.
• Plaats de speloen draai ze vast.

POWERPLUS

POWPG40140 NL

8.4.3 De spoel monteren (POWACG1051)

• Plaats de flensring en de schotelring op de spoelas.
• Plaats de speloen draai ze vast.

DE MOTOR ONMIDDELLIJK STOPPEN!

Overmatige trilling van het mes betekent dat het Niet goed is geinstalleerd. Zet de motor onmiddelijk stil en controllerer het mes. Een slecht geinstalleerd mesveroorzaakt letsels.

9 BENZINE EN SMERING

9.1 Benzine

Gebruik standard loodvrijne benzine gemengd met 40:1 standard 2-takt olie voor de beste resultaten. Gebruik de mengverhoudingen uit het onderdeel MENGABEL BENZINE hieronder.

WAARSCHUWING: Gebruik nooit zuivere benzine in uw toestel. Dit za permanente motorbeschadiging opleveren en de garantie van de fabrikant voor dit toestel ongeldig make. Gebruik nooit een benzinemengsel dat meer dan 90 dagen is bewaard.

WAARSCHUWING: 2-takt olie要去en goede kwaliteitsolie waar voor 2-takt luchtgekoelde motoren met een mengverhouding van 40:1. Gebruik geen 2-takt olie met een aanbevolen mengverhouding van 100:1. Als onvoldoende smering de oorzaak is van een beschadigde motor vervalt de fabrieksgarantie op de motor.

9.2 Mengen van benzine

Doe de olie in een geschikt benzinevat gevolgd door de benzine zodat de benzine zich meldt met de olie. Schud het vat om een grondige menging te verzekeren.

WAARSCHUWING: Gebrek aan smering vernietigt de motorgarantie. Benzine en olie要去en met een verhouding van 40:1 gemengd worden.

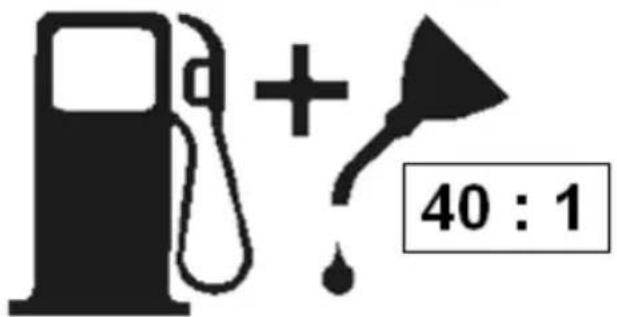

9.2.1 Benzine en smeersymbolen

POWERPLUS

POWPG40140 NL

9.2.2 Aanbevolen benzine

Sommige standardarbenzines zijn verwijdmet oxygenen zoals alcohol of ether om te voldoen aan de regelgeving voor schone lucht. De motor is ontworpen om goed te werken op elke autobenzine inclusief deze verwrijkte benzines

10 GEBRUIKSINSTRUCTIES

10.1 Schouderriem

WAARSCHUWING: DRAAG ALTIJD DE SCHODERRIEM wonneer u het toestel gezruikt met een mes. Maak de schouderriem vast aan de trimmer na het starten van de motor en met de motor op stationair toerental. Zet de MOTOR AF voór u de schouderriem los maakt.

Pas de lenghte van de schouderriem zo aan dat de spoelkop evenwijdig met de grond komt als het toestel aan de riem hangt. Maak eenaar oefenbewegingen zonder de motor te starten om de correcte balans te bepalen.

NOTA: Maak de schouderriem los van het toestel vooraleer de motor te starten.

10.2 Starten van een koude motor

• Druk zachtjes en herhaaldelijk (7-10keer) op de Voorpomp, tot er brandstof inverschijnt.
• Zet de chokeschakelaar langs de rechterkantaar boven
  Trek aan de starterhendel tot de motor start.
• De choke schakelt'erug uit wanner u de gashendel bedient. (te intensief gebruik van de chokehendel doet de motor 'verzuipen', waardoor hij moeilijk opstart).
• Laat de motor voor gebruik enkele Minutes opwarmen.

10.3 Starten van een warme motor (motor is nicht länger dan 15-20 minutes gestopt geweest)

• Als de brandstoffank Niet volledig leeg was, trek dan een tot drie keer aan de starter en de motor zou要去en opstarten.

10.4 Stopen van de motor

Duw de schakelaar in de "O"-stand en hou hem waar enkele seconden totdat de motor stilvalt.

10.5 Trimethods

Wanner uw toestel goed is uitgerust met een afvalschem en spoelkop zal uw toestel leijk onkruid en lang gras trimmen op moeilijk bereikbare plaatsen – naast aflsuiingen, muren, funderingen en rond bomen. Het kan ook gebruikt worden voor het scalperen om begroeijng tot tegen de grond te verwijderen voor een makkelijker Voorbereiding van een tuin of om een bepaald gebied op te ruimen.

NOTA: Zelfs indien met zorg uitgevoerd za het trimmen rond funderingen, stenen muren, bochten enz. een meer dan normale draadslijtage tot gevolg hebben. Om de draad te vernieuwen, druktu met draaiende trimmer de onderste spoelknop gegen de grond.

POWERPLUS POWPG40140 NL

10.5.1 Trimmen/maaien (Fig. 6)

Beweeg de trimmer—heen en weeer met een sikkelbeweging. Til de spoelkop hierbij Niet op. Test de maaihoogte in het te trimmen gebied. Hou de spoelkop op een constante hoogte voor een gelijkmatige maaihoogte.

10.5.2 Van dicht bij trimmen

Breng de trimmerrecht vooruit met eenkleine helling zodat de onderkant van de spoelkop boven de grond is en het contact met de snijdraad op het juiste punt plaats heeft. Snij algijd weg van de gebruiker. Trek de trimmer Nietaar de gebruiker toe.

10.5.3 Trimmen rond aufsluiting / fundering

Wees voorzichtig bij het trimmen rond draadafsluitingen, omheiningen, stenen muren en funderingen; nader langzaam om heel zich te kuren trimmen zonder dat de snijdraad de afbakenig raakt. Wanner de snijdraad in contact komt met stenen, bakstenen muren of funderingen dan za hij afbreken of rafelen. Wanner de snijdraad een afsluiting raakt dan breekt hij af.

10.5.4 Trimmen rond bomen

Trim rond bomen door langzaam te naderen zodate snijdraad nicht in contact komt met de schors. Loop rond de boom terwijl u van links waar rechts trimt. Nader het gras of het onkruid met de tip van de snijdraad en kantel de spoelkop Lichtjes voorwaarts.

10.5.5 Scalperen (Fig. 7)

WAARSCHUWING: Wees bijzonder voorzichtig bij het SCALPEREN. Hou een afstand van 30 meter (100 voet) aanussen gebruiker en andere Personen of dierenijdens deze werken.

Scalperen refereertaar het verwijderen van alle vegetatie tot gegen de grond. Om dit te doe n Kantelt u de spoelkop ongeveer 30 graden aan rechts. Door de handgreep aan te passen heeft u betere controle tijdens het werken.Probeer deze procedure niet uit te voeren als er kans bestaat op wegvliegend vuil dat de gebruiker of andere personen kan verwonden of schade kan verroorzaken aan eigendommen.

10.5.6 Ga Niet vegen met de trimmer

Vegen verwijst maar het kantelen van de spoelkop om afval van paden e.d. te verwijderen. Uw trimmer is een krachtig gereedschap enkleine steentjes of ander soort afval kan 50 voet (15 meter) ofmeer weggeslingererd worden en schade veroorzaken aan nabijgelegen eigendommen zoals auto's, huizen en vensters.

10.6 Snijden met messen VERMIJD TERUGSLAG

Terugslag is de reactie van een draaiend mes als het in contact komt met een sterkeBoom, een struik of een stevig voorwerp. De kracht die waar bij optreedt duwt het mes weg onder een hoek. Terugslag kan leiden tot verlies van controle en verwondingen bij de gebruiker of omstaanders veroorzaken.

Gebruik het mes Niet in de buurt van afsluitingen met kettingen, metalen palen, boisstenen of funderingen.

POWERPLUS

POWPG40140 NL

Maai Niet met een bot, gebarsten of beschadigd metalen mes. Controller voor het snoeien de aanwezigheid van obstructies als keien, metalen paaltjes of stukken draad van kapotte omheiningen. Als een obstructie Niet kan worden verwijderd, markeer dan deplaats, zodate u die met het mes kunt vermijden. Stenen en metaal makeh het mes bot of beschadigen het. IJzerdraad kan vastraken in de snijkop en rondslingeren of de lucht in worden geworpen.

Gebruik geen bosmaaier om bomen mee te vellen of takken te verwijdersen.

11 ONDERHOUD

11.1 Luchtfilter

OPGELET: Gebruik de trimmer NOOIT zonder de luchtfilter of stof en vuil zullen in de motor gezogen worden en hem beschadigen. Het luchtfilter要去 proper worden gehonden. Als het beschadigd raaktplaats dan een/Neww filter.

• Opeengehoopt stof in de luchtfilter verlaagt de efficiëntie van de motor. Het vergroot het brandstofverbruik en LAST schurende partikels de motor binnenkomen. Verwijder de luchtfilter zo vaak als nodig is om hem proper te houden.
• Licht oppervlaktestof kan gemakkelijk worden verwijderd door op de filter te kloppen.
  Zware stoflagen要去en in zeepsop worden verwijderd.
• Verwijder het filterdeksel door de knop van het filterdeksel los te make.

WAARSCHUWING: Haal de benzine uit het toestel en bewaar ze in een geschikt vat voor u met deze procedure begint. Open de benzinetank langzaam om eventuele druk uit de benzinetank te lately ontsnappen.

Hou het luchtgat op de benzinedop vrij van vuil.

Haal de benzineleiding en de filter uit de tank. Een staaldraadje met een haak of een paperclip zich hierbij handig.
- Trek het benzinefilter met een draaibeweging los.
- Vervang het benzinefilter.

NOTA: Gebruik de trimmer nooit zicher het benzinefilter. Er kan interne motorschade ontstaan

Wanner de binnenkant van de benzinetank vuil is, kan deze gereinigd worden door de tank met benzine te spoelen.

11.3 Instelling van de carburator

De carburator wird reeds in de fabriek afgeregeld voor optimale prestaties. Als er verdere afregeling nodig is breng uw toestel dan maar een bevoegd servicecenter.

	POWPG40140
Motortype	Luchtgekoelde, 2-taktmotor
Cylinderinhoud	41,2 cc
Max. motortoerental	7.750 rpm
Snijbreedte spoel	460 mm
maaischijf	255 mm
Mes	3 tanden
Handgreep	“Fiets”-handgreep
Benzinetankinhoud	1000 ml
Bougietype	Champion

13 GELUID

Geluidswaarden gemeten volgens de van toepassing+zijnde standard. (K=3)
Lpa (Geluidsdrukniveau)	98 dB(A)
Lwa (Geluidsprestatieniveau)	114 dB(A)

OPGELET! Het geluidsvermogenniveau kan de 85 dB(A) overschrijden. In dat geval要去 persoonlijke gehoorbescherming gedragen worden.

aw (Trilling)

Max. 4,4 m/s²

K = 1,5 m/s²

14 BEWARING

OPGELET: Het Niet opvolgen van deze stappen kan leiden tot vernisvorming in de carburator en tot moeilijk starten of permanente beschadiging na de bewaarperiode.

• Reinig de buitenkant van het toestel.
• Laat de benzine uit de benzinetank.
• Start nadat de benzine uit de motor is.
• Laat de motor stationair draaien tot het toestel stopt. Dit verwijdert de benzine uit de carburator.
• Laat de motor afkoelen (ong. 5 minutes).
• Verwijder de bougie met een bougiesleutel.
  Giet 1 theelepel 2-takt olie in de verbrandingskamer. Trek een aantal keer traag aan het startkoord om de interne onderdelen van een laagje olie te voorzien. Plaats de bougie terug.
• Bewaar het toestel in een koele, droge plaat sui de buurt van ontstekingsbronnen zoals oliebranders, waterverwarmers enz.
• Breng de hoes aan indien Niet gebruikt of tijdens transport.

15 EEN TOESTEL TERUG GEBRUIKEN

• Verwijder de bougie.
• Trek krachtig aan het startkoord om overtollig olie UIT de verbrandingskamer te verwijderen.
• Reinig de bougie en contrôleer de vorkopening of een installeur een neue bougie met correcte vorkopening.
  Maak het toestel klaar voor gebruik.
  Vul de benzinetank met een geschikt benzine/oliemengsel. Zie het onderdeel "Benzine en

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Toestel start nicht of wil nicht draaien.	• Verkeerde starthandelingen. • Slechte installing van de carburatorverhoudingen. • Vuile bougie. • Lege benzinetank. • Benzine voorpomp was nicht voldoend,aantal keren ingeduwd.	• Volg de instructies in de gebruiksaanwijzing. • Laat de carburator afregelen door een bevoegt servicecenter. • Reinig de bougie, stel de vorkopening in of verrang ze. • Vul de benzinetank met een geschikt benzinemengsel. • Duw 10 keer volledig en langzaam op de Voorpomp.
Toestel start maar heeft geen kracht.	• Benzinefilter verstopt. • Foute stand chokehendel. • Vervuild vonkenvangerschem. • Vervuild luchtfilter. • Slechte installing van de carburatorverhoudingen.	• Vervang het benzinefilter. • Plaats de hendel in de RUN-stand. • Vervang het vonkenvangerschem. • Verwijder, reinig enplaats het filter terug. • Laat de carburator afregelen door een bevoegt servicecenter.
Motor aarzelt.	• Slechte installing van de carburatorverhoudingen. • Verstopt luchtfilter. • Oud of slecht benzinemengsel.	• Laat de carburator afregelen door een bevoegt servicecenter. • Vervang of reinig het luchtfilter. • Maak de benzinetank leeg/vul met een/Newuw mengsel.
Geen kracht bij belasting.	• Slechte installing van de carburatorverhoudingen. • Oud of slecht benzinemengsel. • Verstopt luchtfilter. • Vervuilde bougie.	• Laat de carburator afregelen door een bevoegt servicecenter. • Maak de benzinetank leeg (zie bewaring)/vul neue verse benzine toe. • Vervang of reinig de luchtfilter. • Vervang of reinig de bougie.
Draait onregelmatig.	• Foute vorkopening. • Verstopte vonkenvanger. • Vervuild luchtfilter.	• Reinig de bougie of stel vorkopening bij. • Reinig of vervang de vonkenvanger. • Reinig of vervang het luchtfilter.
Overdreven rook.	• Slechte installing van de carburatorverhoudingen. • Fout benzinemengsel.	• Laat de carburator afregelen door een bevoegt servicecenter. • Gebruik een goed benzinemengsel (40:1 mengverhouding).

17 GARANTIE

• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onuiest gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gezruik van het toestel.
  Herstellungen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanspraak gemaatk worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handeiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een verranging van het toestel.
• Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
• We beholden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop Niet kan worden geverifieerd of waar bij hetduidelijk is dat het product nicht correct werden onderhoven (propere ventilatiesleuven, regelmatig verrangen koolborstels, ...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichen van uw bewijs van aankoop.

18 MILIEU

Wanneruw machine na een lange gebruiksduur moet verrangen worden, werp ze dan nicht hij het huiishoudelijk afval maar doe dit op een milieuvriendelijke manier.

Verwijder de olie op een milieuvriendelijk manier. Wij raden u aan om de olie in een gesloten vat waar uw lokaal servicecenter te brengen voor recyclage. Doe de olie Niet bij het huishoudelijk afval of giet ze Niet op de grond.

19 CONFORMITEITSVERKLARING

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product:Bosmaaier 41,2CC

Handelsmerk: POWERplus

Model:POWPG40140

voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring niedig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);

2006/42/EC

2014/30/EU

2000/14/EC Annex V LwA

Measured

112dB(A)

Guaranteed

114dB(A)

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van onderetekening);

EN ISO 11806-1:2011

EN ISO 14982:2009

Beheerder van de technische documentatie: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Philippe Vankerkhove

Regelgevings- en compliancemanager
