EY7840 - Boormachine PANASONIC - Gratis gebruiksaanwijzing en handleiding

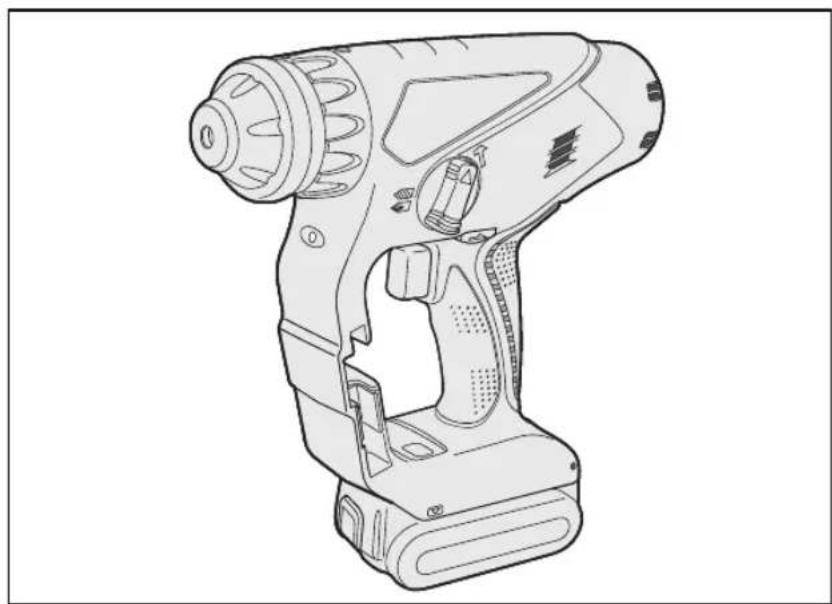

Producttype	Draadloze boorhamer
Merk	Panasonic
Model	EY7840
Nominale spanning	14,4 V DC
Batterijtype	Li-ion (geschikt voor EY9L41/42/44/45)
Onbelast toerental	0 - 1000 tpm
Slagfrequentie	3800 slagen/min
Max. boordiameter (beton)	16,5 mm
Max. boordiameter (staal)	13 mm
Max. boordiameter (hout)	18 mm
Max. spanmoment (boren)	12,5 N·m
Instelbare koppeling	5 standen + boorstand
Gewicht (met accu)	2,45 kg
Totale lengte	249 mm
Verlichting	Ingebouwde LED
Bescherming	Oververhitting motor/accu, overmatige ontlading
Beoogd gebruik	Boren in beton, hout, metaal en schroeven
Inbegrepen accessoires	Booradapter, polsband
Optionele accessoires	Boorkop (EY9HX400E), hamerboorhouder (EY9HX401E), stofafzuiging (EY9X005E)
Reiniging	Zachte, droge doek
Laadtemperatuur	0°C tot 40°C
Laadtijd (typisch)	30 tot 80 minuten afhankelijk van accu

Veelgestelde vragen - EY7840 PANASONIC

Hoe de accu in de Panasonic EY7840 boorhamer plaatsen?

Lijn de markeringen op de accu en het gereedschap uit, schuif de accu erin totdat deze vastklikt. De rode indicator moet verdwijnen.

Hoe de rotatiemodus wijzigen (alleen boren of hamerboren)?

Gebruik de selectieschakelaar bovenop het gereedschap. Stand ↑ voor rotatie met hamerslag, stand ♀ voor alleen rotatie. Stop de motor volledig voordat u van modus wisselt.

Waarom stopt mijn boorhamer plotseling tijdens gebruik?

Dit kan worden veroorzaakt door oververhitting van de motor of accu. De thermische beveiliging wordt geactiveerd en het oververhittingslampje gaat branden of knippert. Laat het gereedschap minstens 30 minuten afkoelen voordat u het opnieuw gebruikt.

Hoe de boorhamer reinigen?

Gebruik een zachte, droge doek om het apparaat af te vegen. Gebruik nooit een natte doek, oplosmiddelen, benzine of andere vluchtige oplosmiddelen.

Welke accu kan ik gebruiken met het model EY7840?

Gebruik alleen Panasonic Li-ion accu's die voor dit gereedschap zijn ontworpen, zoals de modellen EY9L41, EY9L42, EY9L44 of EY9L45. Het gebruik van andere accu's kan gevaarlijk zijn.

Hoe het spanmoment instellen?

Draai de instelring van de koppeling naar een van de 5 standen (van 1 tot 5) of naar de boorstand (boorsymbool). Test eerst op een proefstuk om de juiste stand te kiezen.

Wat te doen als het accu-indicatorlampje knippert?

Het accu-indicatorlampje knippert wanneer de accu bijna leeg is of de overmatige ontladingsbeveiliging is geactiveerd. Laad de accu onmiddellijk op met de bijbehorende lader.

Hoe de veiligheidspolsband gebruiken?

Haal de riem door de riemhouders, pas de lengte aan met de gespen en plaats de schouderband over uw schouder. Controleer of de polsband stevig aan het gereedschap is bevestigd voor gebruik.

Welke accessoires zijn beschikbaar voor de EY7840?

De optionele accessoires omvatten de boorkop (EY9HX400E), de hamerboorhouder (EY9HX401E) en de stofafzuiging (EY9X005E). De booradapter wordt meegeleverd.

Hoe het gereedschap opbergen na gebruik?

Zet de vooruit/achteruit schakelaar in de middenstand (vergrendeling). Verwijder de accu en plaats de beschermkap op de aansluitingen. Bewaar op een droge, stofvrije plaats.

GEBRUIKSAANWIJZING EY7840 PANASONIC

Bedieningshandleiding Gebruiksaanwijzing Instructies voor gebruik Istruzioni per l'uso Gebruiksaanwijzing Manual de instrucciones Brugsvejledning Driftsforeskrifter Bruksanvisning Käyttöohjeet

Panasonic

Draadloze klopboormachine & schroevendraaier Akku-hamerboren & schroeven Perceuse/Visseuse rotative à percussion sans fil Trapano avvitatore a percussione rotante senza filo Draadloze klopboormachine & schroevendraaier Destornillador y martillo de taladro rotatorio sin cables Akku roterende hammerbor & skruetrækker Sladdlös borrhammare & skruvdragare med variabel hastighet Ledningsløs roterende slagdrill og skrutrekker Ladattava poravasara & porakone/ruuvinvääntin

Modelnr.: EY78A1 / EY7840

Lees deze gebruiksaanwijzing aandachtig door voordat u dit apparaat in gebruik neemt en bewaar deze handleiding voor toekomstig gebruik.

Index/Index/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto

Engels: Pagina 9

Duits: 23

Frans: Pagina 38

Italiaans: 52

Nederlands: Bladzijde 65

Spaans: Página 80

Deens: Side 93

Zweeds: Sid 107

Noors: Side 1

FUNCTIONELE BESCHRIJVING

Zorg ervoor het accudeksel te gebruiken

• Wanneer de accu niet wordt gebruikt, de accu op een zodanige manier bewaren dat vreemde bestanddelen zoals stof en water, enz. de aansluitingen niet kunnen verontreinigen.
• Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft. De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz. OPGELET: Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen.
• Als de motor of de accu oververhit raakt, worden de beveiligingsfuncties geactiveerd en zal de motor of de accu stoppen met werken. Het oververhittingswaarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd.

Voor een veilig gebruik

• Het aanbrengen van de accu moet om veiligheidsredenen in twee stappen worden uitgevoerd. Zorg dat de accu voor gebruik goed op het gereedschap is bevestigd.
• Als de accuset niet goed is bevestigd, gaan het oververhittingswaarschuwingslampje (accu/motor) en het waarschuwingslampje voor lage accuspanning knipperen en draait de bit niet op het apparaat, zoals gebruikelijk. Dit is een waarschuwing dat het apparaat niet op veilige wijze kan worden gebruikt, en het kan niet als een schakelaar worden bediend. Plaats de accu in het gereedschap totdat het rode label verdwijnt.

Originele gebruiksaanwijzing: Engels Vertaling van de originele gebruiksaanwijzing: Andere talen

I. TOEPASSING

Dit gereedschap is een klopboormachine voor het boren in beton. Daarnaast is de boormachine uitgerust met de stand "Normaal boren" zonder de klopboormachinefunctie. Deze stand is geschikt voor het boren en het vastdraaien van schroeven.

Lees voor gebruik de "Veiligheidsinstructies" en onderstaande aanwijzingen.

II. AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

1) Draag gehoorbescherming. Blootstelling aan geluid kan leiden tot gehoorbeschadiging. Gebruik de extra handgreep (steungreep) die bij het gereedschap wordt geleverd. Wanneer u de controle over het gereedschap verliest, kan er letsel ontstaan. 2) Houd elektrisch gereedschap vast aan de daarvoor bestemde geïsoleerde grepen als het snijgereedschap in contact kan komen met verborgen bedrading. Als het gereedschap in contact komt met bedrading waar stroom op staat, kan de gebruiker via de metalen delen van het gereedschap een elektrische schok krijgen. 3) Draag altijd een stofmasker als er bij het werk stof vrijkomt. 4) Let erop dat dit een draadloos gereedschap is dat dus altijd bedrijfsklaar kan zijn doordat het geen netsnoer heeft voor aansluiting op een stopcontact. 5) Als de boorkop vastloopt, schakel de machine dan onmiddellijk uit om een overbelasting te voorkomen, hetgeen de accu of motor ernstig kan beschadigen. Bevrijd vastgelopen

boorstukken door de draairichting van de boorkop om te keren.

6) Bedien de voorwaarts/achterwaarts-hendel NIET wanneer de hoofdschakelaar aan staat. De accu wordt anders snel ontladen en er kunnen beschadigingen aan het gereedschap worden veroorzaakt. 7) Gebruik een droge, zachte doek voor het schoonmaken van de machine. Gebruik hiervoor geen vochtige doek, thinner, benzine of andere vluchtige stof. 8) Zet de voorwaarts/achterwaarts-hendel in de middenstand (schakelaarblokkering) voordat u het gereedschap opbergt of meeneemt. 9) Belast de machine niet overmatig door de snelheidsregeltrekker half (snelheidsregelstand) ingedrukt te houden zodat de motor stopt. Het beschermcircuit zal activeren en zal mogelijk de snelheidsregeling in de weg staan. Mocht dit voorkomen, LAAT DE TREKKERKNOP DAN LOS EN druk de knop opnieuw in totdat de bediening weer normaal is. 10) Pas op dat er geen stof in de boorkop terechtkomt. 11) Om verwondingen te voorkomen, tijdens gebruik niet aan draaiende onderdelen komen. 12) Gebruik de machine niet langere tijd aaneen. Stop het gebruik van tijd tot tijd om te voorkomen dat de temperatuur te hoog oploopt. 13) Laat de boormachine niet vallen. 14) Plaats het gereedschap niet op het gedeelte waar de boorkop kan worden ingedrukt. De bit kan loslaten van de boorkop en kan uit de boormachine vallen als de boorkop wordt ingedrukt. Hierdoor kan letsel ontstaan.

Symbool	Betekenis
V Volt
---	Gelijkstroom
no	Onbelast
... min-1	Omwentelingen of toeren per minuut
	Klopboren
	Normaal boren
	Om het risico van letsel te verminderen, dient de gebruiker de gebruiksaa-nwijzing te lezen en ter kennis te nemen.
	Alleen voor gebruik bin-nenshuis.

WAARSCHUWING!

• Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.
• Panasonic kan niet aansprakelijk worden gesteld voor beschadigingen of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu.
• Gooi de accu nooit in vuur of stel deze ook niet aan overmatige hitte bloot.
• Sla geen nagels en dergelijke in de accu en stel deze ook niet bloot aan schokken. Probeer de accu ook niet te demonteren of er wijzigingen in aan te brengen. Zorg dat de accupolen niet in contact komen met metalen voorwerpen. Berg de accu niet in dezelfde doos op waarin nagels of andere metalen voorwerpen zich bevinden.
• Laad de accu niet op een plaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonlicht. De accu kan oververhit worden, in brand vliegen of exploderen.
• Gebruik uitsluitend de voorgeschreven acculader voor het opladen van de accu. De accu zou anders kunnen gaan lekken, oververhit worden of exploderen.
• Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg.
• Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen.

Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitte-ontwikkeling, ontbranding of barsten van de accu.

III. MONTAGE

OPGELET:

Gebruik van een betonboorbit die groter is dan de aanbevolen maat kan resulteren in beschadiging van het gereedschap.

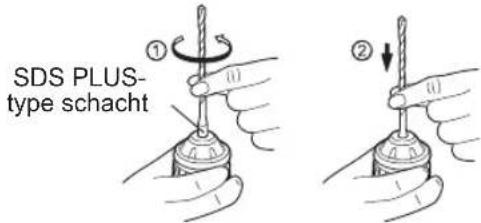

1. Insteken van de bit

1-1. Steek een bit in het montagegat en draai de bit een klein stukje om de vergrendelingspositie te bepalen. 1-2. Bij de vergrendelingspositie drukt u de bit zo ver mogelijk naar binnen. Controleer of de bit vastzit door eraan te trekken.

2. Verwijderen van de bit

2-1. Druk de boorkop in en trek aan de bit.

Bitadapter

Gebruik een bitadapter (O) en een bit.

1. Verwijder de bitadapter uit de bitadapterhouder op het gereedschap. 2. Trek aan de bithouder. ①
2. Steek de bit (2) naar binnen.
3. Controleer of de bit stevig naar binnen is gestoken door er lichtjes aan te trekken. Bithouder
4. Steek de bitadapter in het montagegat en draai eraan tot een aangrijpingspositie is bereikt.
5. Druk de bitadapter bij de aangrijpingspositie zo ver mogelijk naar

binnen.

Trek lichtjes aan de bitadapter om te kijken of deze niet beweegt.

Bevestigen en verwijderen van de accu

1. Bevestigen van de accu:

Zet de uitlijntekens tegenover elkaar en bevestig de accu.

Schuif de accu op het gereedschap totdat deze op de plaats vastklikt.

1. Verwijderen van de accu:

Trek aan de knop van voren af om de batterij vrij te geven.

IV. BEDIENING

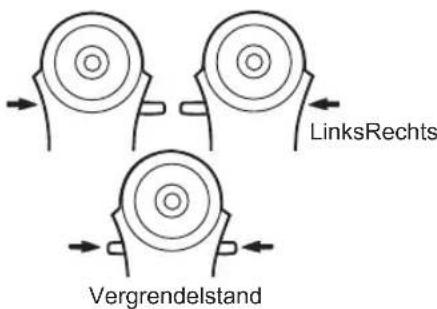

Links/rechts schakelaar

Zet de hendel na gebruik in de middenstand om de boorkop te vergrendelen. - Verzet de links/rechts schakelaar nadat de motor volledig tot stilstand is gekomen.

Keuzeschakelaar normaal boren/ hamerboren

OPMERKING:

Wijzig de functie nadat de motor volledig tot stilstand is gekomen.

Positie van de keuzeschakelaar	Actiemodus Toepassing
	Draaien met hameren
	Alleen draaien

Voor het instellen van het aantrekkoppel

Zet het draaimoment op een van de 5 koppelingsinstellingen of in de stand.

OPGELET:

Controleer de instelling alvorens de klus uit te voeren.

Zet de schaal tegenover de marker ing ( riangleleft)

Startschakelaar variabele snelheid

Druk de snelheidsschakelaar bij het begin van het boren eerst licht in zodat u precies het punt waar u wilt boren kunt bepalen.

Hoe dieper de snelheidsschakelaar wordt ingedrukt, hoe sneller de machine zal draaien.

OPGELET:

Wanneer u het apparaat gebruikt door de trekker over te halen kan er mogelijk een opstarttijd zijn voordat de draaiing begint. Dit is geen signaal dat op een defect wijst.

• Deze opstarttijd ontstaat wanneer de trekker voor de eerste keer wordt overgehaald na het installeren van een nieuw accupack of wanneer het apparaat minstens 1 minuut (of minstens 5 minuten wanneer het LED-lampje aan is) niet gebruikt is. De draaiing begint zonder opstarttijd tijdens het tweede en het daaropvolgende gebruik.

Bedieningspaneel

(1) LED-lampje

Trek altijd een keer aan de hoofdschakelaar voordat u het LED-lampje gebruikt.

Druk op om het LED-lampje in en uit te schakelen.

Het lampje verbruikt erg weinig stroom en zal de prestatie van het gereedschap en de capaciteit van de accu bijna niet beïnvloeden.

OPGELET:

• Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten.
• Gebruik het lampje niet als vervanging voor een normale zaklantaarn, want het licht is niet sterk genoeg.
• Het LED-lampje gaat automatisch uit wanneer het gereedschap langer dan 5 minuten niet wordt gebruikt.

Opgelet: KIJK NIET RECHTSTREEKS IN DE LICHSTRAAL.

Het gebruik van bedieningsorganen, het maken van afstellingen of het uitvoeren van procedures die niet in deze handleiding staan beschreven, kan leiden tot blootstelling aan gevaarlijke straling.

(2) Oververhitting-waarschuwingslampje

Uit (normale werking)

Verlicht: Oververhitting (motor)

Knippert: Oververhitting (accu)

De werking van het gereedschap is gestopt omdat de motor of de accu te heet is geworden.

Let bij het gebruik van het gereedschap op de volgende punten om de motor en de accu te beschermen.

• Als de motor of de accu oververhit raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de accu stoppen met werken. Het oververhitting-waarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd.
• Wanneer de oververhitting-beveiligingsfunctie is geactiveerd, moet u het gereedschap goed laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhitting-waarschuwingslampje uitgaat. Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap continu wordt gebruikt onder omstandigheden met hoge belasting of bij hoge omgevingstemperaturen (zoals in de zomer), bestaat de kans dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap wordt gebruikt bij lage omgevingstemperaturen (zoals in de winter) of als deze tijdens gebruik veelvuldig wordt stopgezet, bestaat de kans dat de oververhitting-beveiligingsfunctie niet in werking treedt.
• De prestatie van de EY9L42 is aanzienlijk minder bij temperaturen lager dan 10°C als gevolg van de gewijzigde werkomstandigheden en andere factoren.
• De optimale omgevingstemperatuur is tussen 0 °C (32 °F) en 40 °C (104 °F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0 °C (32 °F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.
• Gebruik de lader bij een temperatuur tussen 0 °C en 40 °C en laad de accu op bij een temperatuur die vergelijkbaar is met de temperatuur van de accu zelf. (Er mag niet meer dan 15 °C verschil zijn tussen de temperatuur van de accu en de temperatuur van de oplaadlocatie.)

(3) Waarschuwingslampje voor lage accuspanning

Uit (normale werking)

Knippert (accu is ontladen) De accu-beveiligingsfunctie is geactiveerd.

Buitensporige (volledige) ontlading van een Li-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen.

• De accu-beveiligingsfunctie wordt geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het waarschuwingslampje voor lage accuspanning begint te knipperen.
• Als u ziet dat het waarschuwingslampje voor lage accuspanning knippert, moet u de accu meteen opladen.
• Als u het gebruik begint met een accu die niet voldoende is opgeladen, dan kan het lijken dat het apparaat ineens stopt met werken zonder dat het 'accu bijna leeg'-waarschuwingslampje eerst flikkert. Dit is een teken dat er

te weinig accuvermogen is en dat het accupack voor verder gebruik zal moeten worden opgeladen.

• Als er plotseling te veel vermogen wordt gevergd van het apparaat kan de motor vergrendelen, de beveiligingssensor tegen overontlading is mogelijk ingeschakeld en het 'accu bijna leeg'-waarschuwingslampje kan flikkeren. Het lampje zal ophouden met flikkeren wanneer u de oorzaak van de motorvergrendeling oplost en het apparaat opnieuw start.

• De accubeveiligingsfunctie kan geactiveerd worden wanneer er ineens een hoge belasting op de motor wordt uitgeoefend, zelfs wanneer de accu voldoende opgeladen blijft. In dit geval zullen zowel het 'accu bijna leeg'-waarschuwingslampje als het LED-lampje flikkeren. (EY78A1)
• Als zowel het 'accu bijna leeg'-waarschuwingslampje als het LED-lampje flikkeren, verminder dan de druk waarmee u op de schroevendraaier duwt. Als u een schroefboormachine gebruikt, schakel de snelheid dan over naar een lagere instelling. (EY78A1)

De schouderriem bevestigen

OPGELET:

• Bevestig de schouderriem stevig aan de hoofdbehuizing van het gereedschap en controleer de lengte van de riem voordat u deze gebruikt.
• Controleer de toestand van de riem en gebruik de riem niet als deze geschuurd, gerafeld enz. is.

Als het gereedschap gebruikt wordt terwijl de riem verkeerd bevestigd is, bestaat er kans op lichamelijk letsel of beschadiging van het gereedschap.

• Draag de schouderriem stevig om de schouder.

Als het gereedschap per ongeluk valt, bestaat er kans op lichamelijk letsel of beschadiging van het gereedschap.

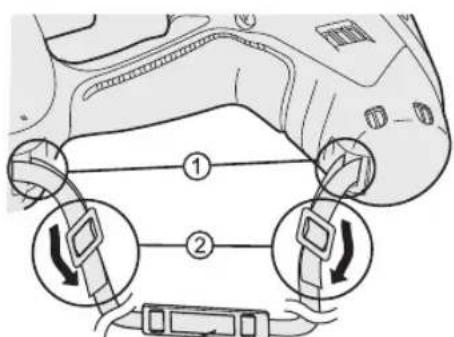

1. Steek de riem door de riemhouders. (1)
2. Steek de riem door de gespen en stel de lengte af. (2)

Schouderkussen

• Het schouderkussen kan verschoven worden totdat dit comfortabel zit. Zorg dat het schouderkussen op de schouder rust. Trek aan de schouderriem om te controleren of deze stevig aan de hoofdbehuizing van het gereedschap is bevestigd.

Stofzak (EY9X005E)

(Verkrijgbaar als optioneel hulpstuk)

• Bits met een diameter van meer dan 20 mm kunnen niet door de stofverzamelmanchet maar binnen worden gestoken.
• Gebruik het gereedschap niet voor het boren in andere materialen dan beton, specie en andere keramische materialen. Als de machine voor het boren van metaal wordt gebruikt, kan de stofzak door de hitte van het loskomende metaal worden beschadigd.
• Gebruik dit gereedschap niet met een drilonderdeel dat korter is dan 130 mm.

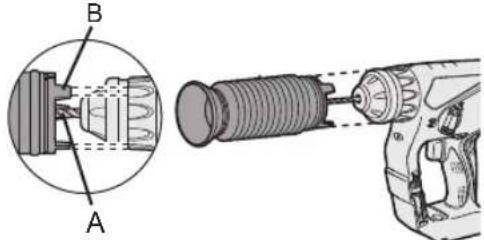

• Plaats een bit.
• Druk de boor door A en bevestig de stofzak bij B op de daarvoor bestemde plaats op de koppelingsgreep.

Bediening

Houd de stofzak tijdens het gebruik van de machine zo mogelijk bij de wand.

Legende

Houd het onderstuk van de stofzak vast om dit te legen.

Voor het afnemen eerst zorgen dat alle stof in de stofopvangkap grondig verwijderd is.

Opslag

Bewaar de stofzak niet in samengedrukte toestand. Als de stofzak in samengedrukte toestand wordt bewaard, is het mogelijk dat deze niet meer de oorspronkelijke vorm kan aannemen.

[Accu]

Voor een juist gebruik van de accu

Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt. - Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft.

De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz.

• Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen.

Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in wonden, brandwonden of zelfs brand.

Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is. Wanneer de accu van het gereedschap worden losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er stof en vuil op de accu-aansluitingen komt waardoor er kortsluiting kan ontstaan.

Levensduur van de accu

De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

Li-ion accu

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

[Acculader]

Opladen

OPGELET

• Als de temperatuur van de accu lager wordt dan ongeveer -10 °C, zal het opladen automatisch stoppen om een verslechtering van de toestand van de accu te voorkomen.
• De optimale omgevingstemperatuur is tussen 0 °C (32 °F) en 40 °C (104 °F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0 °C (32 °F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.
• Gebruik de lader bij een temperatuur tussen de 0 °C en de 40 °C en laad de accu op bij een temperatuur die vergelijkbaar is met de temperatuur van de accu zelf. (Er mag niet meer dan 15 °C verschil zijn tussen de temperatuur van de accu en de temperatuur van de oplaadlocatie.)
• Laat een koude accu (kouder dan 0 °C (32 °F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen.
• Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
• Steek uw vingers niet in de contact-opening wanneer u de lader vastpakt.

OPGELET:

Om brandgevaar en beschadiging van de acculader te voorkomen.

• Gebruik geen stroom van een motor generator.
• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt. Maak de acculader los wanneer deze niet wordt gebruikt.

Li-ion accu

OPMERKING:

De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op.

Acculader

1. Steek de lader in een stopcontact.
2. Plaats de accu goed in de lader.
3. Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader.
4. Schuif de accu in de richting van de pijl naar voren.

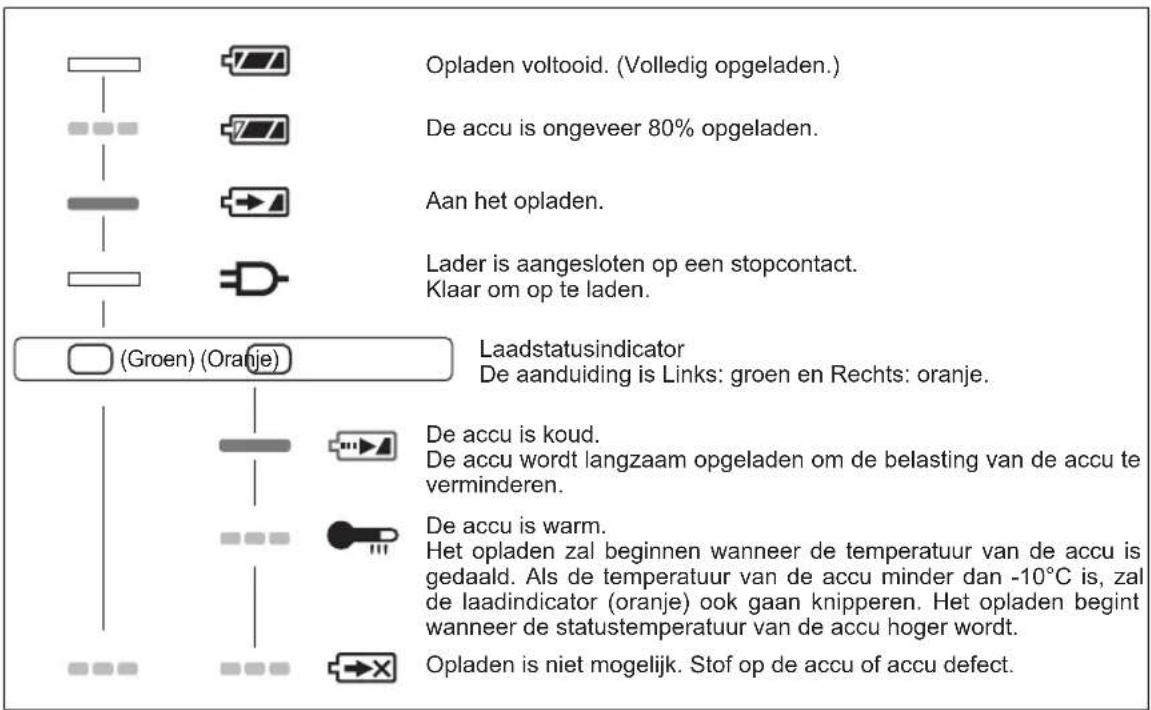

1. De laadindicator licht op tijdens het laden.

Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

• Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator knippert tot de accu is afgekoeld.

Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.
2. Wanneer het opladen is voltooid, zal de groene laadindicator uitgaan.
3. Als de temperatuur van de accu minder dan 0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd. Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.
4. Als de laadindicator (groen) niet uitgaat, moet u contact opnemen met een officiële dealer.
5. Als een volledig opgeladen accu opnieuw in de acculader worden geplaatst, zal het oplaadlampje oplichten. Na enkele minuten zal de groene laadindicator uitgaan.

1. Verwijder de accu terwijl u de accuontgrendeltoets omhoog houdt.

LAMPINDICATIES

Uit

Brandt

Knippert

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijsymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten, vervuld.

V. ONDERHOUD

• Gebruik alleen een droge, zachte doek om de machine af te vegen. Gebruik geen vochtige doek, witte spiritus, benzine of andere sterke oplosmiddelen voor het reinigen.
• In het geval er water binnen in het gereedschap of de accu is terechtgekomen, zo spoedig mogelijk het water laten uitlekken en laten drogen. Verwijder nauwkeurig alle stof of ijzervijlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met een reparatiedienst als u bij het gebruik van het gereedschap problemen ondervindt.

VI ACCESSOIRES

OPGELET:

Om letsel te voorkomen, mag u de accessoires en hulpstukken uitsluitend gebruiken voor de doeleinden waarvoor deze ontworpen zijn.

Bitadapter (inclusief)

• EY9HX403E

Boorkop (Los verkrijgbaar accessoire)

• EY9HX400E

Voor gebruik met een bit voor boren in hout of metaal met een schacht met een diameter van 1,5 tot 13 mm.

Gebruik de boorkop niet in de stand "Klopboren" ( ). Bij gebruik in de stand "Klopboren" kan de bit of de boorkop afbreken en kan letsel worden veroorzaakt.

Hamerkop (Los verkrijgbaar accessoire)

• EY9HX401E

Voor gebruik met een bit voor boren in beton, hout of metaal met een rechte schacht met een diameter van 2,5 tot 13 mm.

Gebruik de klopboorkop met bit voor boren in hout of metaal niet in de stand "Klopboren" ( ). Bij gebruik in de stand "Klopboren" kan de bit afbreken en kan letsel worden veroorzaakt.

Neem contact op met uw plaatselijke servicecentrum voor nadere bijzonderheden betreffende de accessoires.

VII. GEBRUIKSADVIES

1. Als het bit niet met voldoende kracht omlaag wordt gedrukt, is het mogelijk dat het gereedschap niet klopt bij gebruik van de klopboorfunctie.

Dit is om te voorkomen dat de klopboorfunctie wordt ingeschakeld terwijl er geen belasting is. Druk in dit geval het bit met meer kracht omlaag zodat het gereedschap wordt ingeschakeld en begint te kloppen.

Zorg dat u tijdens het werk altijd met voldoende kracht drukt.

1. In de winter of in andere situaties waar de temperatuur van het gereedschap laag is (minder dan 5 °C), is het mogelijk dat de slagkracht van de hamer in het begin zwakker is dan normaal.

Dit komt omdat het smeervet bij lage temperaturen stijver is, waardoor de wrijving wordt verhoogd.

Als dit gebeurt, dient u de hamerfunctie gedurende ongeveer 30 seconden zonder belasting te gebruiken en dit 3 maal te herhalen. Hierdoor zal de slagkracht hersteld worden.

• Kies het draaimoment voor het vastdraaien van schroeven met de koppelingshandgreep.
• Richtlijnen voor het kiezen van het draaimoment. Afhankelijk van de taak zijn er afstellingen mogelijk in vijf niveaus met stappen van ongeveer 1 N·m (10 kgf-cm).

	Instelling Draaaimoment		Richtlijn afhankelijk van het materiail
			Beton Bakstteen
			(A) (B)	(A) (B)
Schroeven vastdraaien	1 Ongeveer 1,5 N·m (15 k gf-cm)				●
	2 Ongeveer 2,5 N·m (25 k gf-cm)				●
	3 Ongeveer 3,4 N·m (35 k gf-cm)		●	●		●
	4 Ongeveer 4,4 N·m (45 k gf-cm)		●	●		●
	5 Ongeveer 5,4 N·m (55 k gf-cm)			●
Gaten boren	(Boormarkering)	Ongeveer 14,4 V: 12,5 N·m (127 kgf-cm)18 V: 13,5 N·m (138 kgf-cm)	Gaten boren in hout en metaal

(A) Voor het vastdraaien van schroeven in plastic pluggen die een 6,0 mm diameter voorgeboord gat in het beton vereisen. (B) Voor het rechtstreeks vastdraaien van schroeven in beton (zoals topcon) met een 3,5 mm diameter voorgeboord gat.

OPMERKING: Dit zijn algemene richtlijnen. Het vereiste draaimoment kan verschillen afhankelijk van de vorm, het materiaal en de toepassing van de schroeven.

Maak de instelling overeenkomstig de werkomstandigheden ter plekke.

ACCU

Model EY9L41 EY9L42	EY9L44 EY9L45 EY9L50	EY9L51
Soort accu Li-ion accu
Accuspanning	14,4 V gelijktstroom (3,6 V x 4 cellen)	14,4 V gelijktstroom (3,6 V x 8 cellen)		18 V gelijktstroom (3,6 V x 10 cellen)

ACCULADER

Model EY0L81
Toelaatbaar vermogen	Zie het specificatieplaatje op de onderkant van de acculader
Gewicht 0,93 kg
Laadtijd	EY9L41 E	Y9L42 EY9L	44 EY9L45 E	Y9L50 EY9L	51
	Bruikbaar: 45 min	Bruikbaar: 30 min	Bruikbaar: 50 min	Bruikbaar: 65 mins	Bruikbaar: 50 min	Bruikbaar: 65 min
	Vol: 60 min	Vol: 35 min	Vol: 65 min Vol	Vol: 80 min Vol	Vol: 65 min Vol	80 min
Model EY0L82
Toelaatbaar vermogen	Zie het specificatieplaatje op de onderkant van de acculader
Gewicht 0,93 kg
Laadtijd	EY9L41 E	Y9L42 EY9L	44 EY9L45 E	Y9L50 EU9L	51
	Bruikbaar: 35 min	Bruikbaar: 30 min	Bruikbaar: 40 min	Bruikbaar: 50 min	Bruikbaar: 40 min	Bruikbaar: 55 min
	Vol: 50 min	Vol: 35 min	Vol: 55 min Vol	Vol: 60 min Vol	Vol: 55 min Vol	70 min

OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn. Zie de meest recente algemene catalogus.

OPMERKING: Zie de ingesloten garantiekaart voor de naam en het adres van de dealer.
