EY7840 - Perceuse PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Perceuse sans fil, moteur brushless, couple maximal de 60 Nm, vitesse variable de 0 à 2000 tr/min.
Type de batterie	Batterie lithium-ion 18V, capacité de 5,0 Ah.
Utilisation	Idéale pour le perçage et le vissage dans divers matériaux tels que le bois, le métal et le plastique.
Poids	Environ 1,5 kg sans batterie.
Maintenance	Nettoyer régulièrement le filtre à air, vérifier l'état de la batterie et des accessoires.
Sécurité	Utiliser des lunettes de protection, des gants et vérifier l'absence de câbles électriques dans la zone de travail.
Informations générales	Garantie de 3 ans, compatible avec les accessoires de la gamme Panasonic.

FOIRE AUX QUESTIONS - EY7840 PANASONIC

Comment charger la batterie de la perceuse PANASONIC EY7840 ?

Pour charger la batterie, insérez-la dans le chargeur fourni et branchez-le sur une prise électrique. Attendez que le témoin de charge s'éteigne, ce qui indique que la batterie est complètement chargée.

Que faire si la perceuse ne démarre pas ?

Vérifiez d'abord que la batterie est correctement chargée et insérée. Si la perceuse ne démarre toujours pas, assurez-vous que le sélecteur de vitesse est en position correcte et que le bouton de verrouillage de sécurité n'est pas activé.

Comment changer le mandrin de la perceuse ?

Pour changer le mandrin, dévissez le mandrin actuel en le tournant dans le sens inverse des aiguilles d'une montre. Fixez le nouveau mandrin en le vissant dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien en place.

Quelle est la capacité de perçage de la PANASONIC EY7840 ?

La perceuse PANASONIC EY7840 a une capacité de perçage allant jusqu'à 13 mm dans le métal et jusqu'à 30 mm dans le bois.

Comment entretenir ma perceuse PANASONIC EY7840 ?

Pour entretenir votre perceuse, nettoyez régulièrement le mandrin et les aérations, vérifiez l'état de la batterie et remplacez-la si nécessaire. Évitez également de surchauffer l'appareil en lui laissant des périodes de repos entre les utilisations.

Que faire si la batterie ne se charge plus ?

Si la batterie ne se charge plus, essayez de la recharger avec un autre chargeur compatible. Si elle ne fonctionne toujours pas, il se peut qu'elle soit défectueuse et nécessite un remplacement.

Est-ce que la PANASONIC EY7840 est adaptée pour un usage professionnel ?

Oui, la PANASONIC EY7840 est conçue pour un usage intensif et professionnel, offrant une bonne puissance et une autonomie suffisante pour de nombreux travaux.

La perceuse est-elle livrée avec des accessoires ?

La perceuse PANASONIC EY7840 est généralement livrée avec un chargeur, une batterie, et un mandrin. D'autres accessoires peuvent être inclus selon le modèle ou la version achetée.

MODE D'EMPLOI EY7840 PANASONIC

Veiliez à utiliser le couvercle de la batterie autonome

Lorsque le couvercle de la batterie autonome n'est pas utilise, rangez la batterie de façon a ce qu'aucun corps étranger comme de la poussiere et de l'eau ne contamine les bornes. Veillez a fixer le couvercle de la batterie autonome afin de protégger les bornes de la batterie.
- Lors de la charge de la batterie autonome, assurez-vous que les bornes du chargeur de batterie sont libres de tout corps étranger comme de la poussière et de l'eau, etc. Nettoyez les bornes avant de charger la batterie autonome si des corps étrangers se trouvent sur les bornes.

La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers comme de la poussière et de l'eau, etc. pendant le fonctionnement.

MISE EN GARDE: Pour protégger le moteur ou la batterie, voir à bien noter les points suivants lorsqu'youes effectuez cette opération.

• Si le moteur ou la batterie deviennent chauds, la fonction de protection sera activée et le moteur ou la batterie cesseront de fonctionner. Le témoin d'advertisement de surchauffe s'allume ou clignote sur le panneau de commande lorsque cette caractéristique est active.

Pour un usage sans risque

• La batterie est conque pour être installée en procédant en deux étapes pour des raisons de sécurité. Assurez-vous que la batterie est mise en place correctement avant d'utiliser l'outil.
• Lorsque la batterie autonome n'est pas fermement insereee, le témoin d'advertisement de surchauffe et le témoin d'advertisement de batterieasse clignent et la machine ne fait pas tourner la mèche comme habituèlement pour nous signaler que la machine ne fonctionne pas en toute sécurité même si un interrupteur a été enclenché. Insérez la batterie autonome dans le corps de l'outil jusqu'à ce que l'indicateur rouge disparaisse.

1

Instructions originales: anglais
Traduction des instructions originales: Autres langues

I. USAGE PREVU

Cet outil est un marteau rotatif pour perçage du béton. De plus, l'outil est équipé d'un "mode rotation seulement" sans percussion. Ce mode est adapté au perçage et au serrage de vis.

Lire le livre "Instructions de sécurité" et ce qui suit avant l'utilisation.

II. REGLES DE SECURITE ADDITIONNELLES

1) Portez un casque antibruit. L'exposition au bruit peut provoquer une perte d'audition.
Utilisez la manche auxiliaire (manche de support) fournie avec l'outil.
Si vous perdrez le contrôle de l'outil,
vous risquez de vous blesser.
2) Maintenez l'outil par ses surfaces de prise isolées si vous exécutez un perçage au cours duquel l'outil tranchant pourrait entraer en contact avec un cable encastré; le contact avec un cable "sous tension" transmettra l'électrique aux parties métalliques et exposera l'opérateur à une décharge électrique.
3) Portez un masque antipoussiere si les travaux produit de la pous-siere.
4) N'oubliez pas que cet apparéil est toujours prét à fonctionner, parce qu'il ne doit pas être branché dans une prise électrique.

5) Si le foret est coincide, coupe immediatement l'interrupteur principal pour éviter toute surcharge susceptible d'endommager la batterie ou le moteur. Mettez en marche arrêt pour décoincer le foret.
6) NE manoeuvrez PAS le levier d' inversion marche avant - marche arrêté lorsque le commutateur principal est sur la position de marche. La batterie se déchargerait rapidement et la perceuse serait endommagée.
7) Utilisez seulement un chiffon doux et sec pour essuyer l'appareil. N'utilisez pas de tissu humide, dissolvant, benzine ou autres dissolvants volatiles pour le nettoyer.
8) Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant - marche arrriere sur la position centrale (verrouillage de commutateur).
9) Ne fatiguez pas l'outil en Maintenant la gachette de contrôle de vitesse enforcée à moitié (mode de contrôle de la vitesse) de sorte que le moteur s'arrête. Le circuit de protection s'activera et pourra empêcher le contrôle de la vitesse. Dans ce cas, relâchez la gachette de contrôle de vitesse, puis serrez-la à nouveau pour le fonctionnement normal.
10) Evitez la déténration de poussière dans le mandrin.
11) Ne touchez pas les pieces rotatives pour éviter toute blessure.
12) N'utilise pas l'outil trop longtemps. Arrêtez le travail de temps en temps pour que la temperature du moteur n'augmente pas trop.
13) Ne laissez pas tomber l'outil.
14) Ne déposez pas l'outil si le mandrin est déverrouillé. Le foret pourrait s'échapper du mandrin et tomber si le mandrin est déverrouillé. Cela peut provoquer des blessures.

Symbole	Signifi cation
V Volts
---	Courant continu
n	Vitesse sans charge
... min-1	Rotations ou retard par minute
↑	Rotation avec martelage
♀	Rotation seulement
♂	Pour réduire les risques de blessures, l'utilisateur doit dire et comprendre le mode d'emploi.
♀	Pour l'utilisation à l'intérieur seulement.

AVERTISSEMENT!

• N'utilise que la batterie autonome Panasonic conque pour l'utilisation avec cet outil rechargeable.
• Panasonic décline toute responsabilité en cas de dommage ou d'accident causé par l'utilisation d'une batterie autonome recyclée et d'une batterie autonome de contrefacon.
• Ne mettez pas la batterie autonome au rebut dans un feu ou ne l'exposez pas à une chaleur excessive.
• N'enforcez pas de clous ou autres dans la batterie autonome, ne la soumettez pas à des chocs, ne la démontréz pas ou n'essayez pas de la modifier.
• Ne laïsez pas d'objets métalliques entre en contact avec les bornes de la batterie autonome.
• Ne transportez pas ou ne rangez pas la batterie autonome dans un réseau contenant des clous ou tout autre objecté métallique.
• Ne chargez pas la batterie autonome dans un endroit où la température est élevée comme à proximé d'un feu ou à la lumière directe du soleil. Sinon la batterie peut surchauffer, prendre feu ou exploser.
• N'utilisez que le chargeur dédié pour charger la batterie autonome. Sinon, la batterie peut fuir, surchauffer ou exploser.
• Àpres avoir retire la batterie autonome de l'outil ou du chargeur, remettez toutes le couvercle de la batterie autonome en place. Sinon, les contacts de la batterie peuvent semettre en court-circuit, entrainant le risque d'un incendie.
• Si la batterie autonome s'est détiériée, la remplaçer par une batterie neuve.

L'utilisation prolongée d'une batterie auto-nome endommagée peut provoquer des dégagements de chaleur, un départ de feu ou l'explosion de la batterie.

III. MONTAGE

MISE EN GARDE:

Utiliser une mèche à béton plus large que la taille recommende peut endommager l'outil.

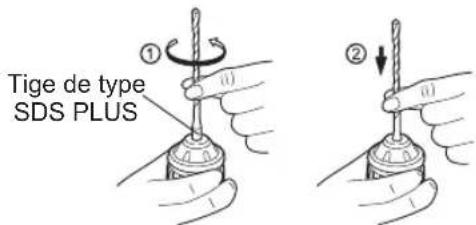

1. Pour insérer la mèche

1-1. Introduisez la mèche dans le trou de montage, puis tournez-la légèrement de manière à localiser une position engagée.
1-2.À la position engagée, repoussez la mèche le plus loin possible.Assurez-vous que la mèche est bien en place en tirant dessus.

2. Pour-retirer la mèche

2-1. Pressez le portememe et degagez la meche.

Adaptateur de mèche

Utilisez un adaptateur de mèche (O) et une mèche.

1. Retirez l'adaptateur de mèche du porte-adaptateur de mèche sur l'unité principale.

2. Tirez le porte-mèche. (①)

3. Insérez la mèche. (2)

4. Assurez-vous que la mèche est bien insérée en tirant légarement dessus.

1. Insérez l'adaptateur de mèche dans le trou de montage puis tournez-la de manière à localiser une position engagée.

6.À la position engagée, repoussez la meche le plus loin possible.

Assurez-vous que la meche ne rouge pas en tirant legement dessus.

Fixation ou retrait de la batterie autonome

1. Pour raccorder la batterie autonome: Alignez les marques d'alignement et fixez la batterie autonome.

2. Faites glisser la batterie autonome jusqu'à ce qu'elle se verrouille en position.

Marques d'alignement

1. Pour-retirer la batterie autonome: Tirez sur le bouton de l'avant pour libérerla batterie autonome.

IV. FONCTIONNEMENT

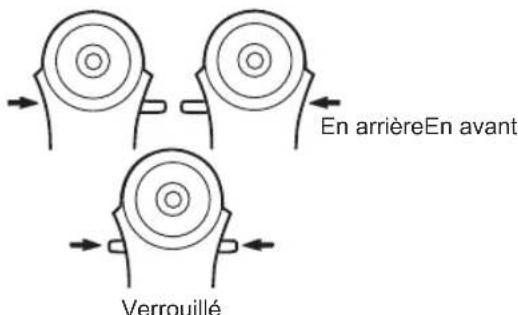

Levier d'inversion marche avant-marche arrête

• Reglez bien le levier au centre pour le bloquer après le travail.
  Actionnez le levier d'inversion marche avant - marche arrriere après que la rotation du moteur se soit complètement arrêtée.

Executez le changement de mode après que la rotation du moteur se soit complètement arrêtée.

Position du levier de seLECTION	Mode d'action	Opération
	Rotation et percussion	Perçage dans du béton, Perçage dans un bloc
	Rotation seulement	Serrage de vis, Perçage

Ajustement du couple d'embrayage

Ajustez le couple de serrage sur I' un des 5 réglages de l'embrayage ou sur la position "2".

MISE EN GARDE:

Testez le réglage avant de faire fonc tionner l'outil.

Réglez l'échelle graduée sur cette marque (Δ).

Gachette de commande de vitesse

Pour ajuster le centre du trou, tirez légèrement sur la gachette pour démarrer lentement la rotation de perforation.

Plus vous appuyez sur la gachette de contrôle de vitesse, plus la vitesse est grande.

MISE EN GARDE:

Lorsque you faites fonctionner I' outil en appuyant sur la gachette, il peut y avoir un decalage momentané avant le début de la rotation. Cela ne signifie pas qu'il y a un dysfonctionnement.

• Ce décalage se produit alors que les circuits de l'outil sont actifs quand on appuie sur la gachette pour la première fois après l'installation d'un nouveau bloc batterie ou après que l'outil n'a pas été utilisé pendant au moins 1 minute (oupendant au moins 5 minutes si le LED est en marche). La rotation demarrera sans décalage lors du second fonctionnement et des suivants.

Panneau de commande

(1) Lumière DEL

Avant d'utiliser la lumière DEL, tirez toujours une fois l'interrupteur d'alimentation.

Appuyez sur le bouton d'allumage de la lumière DEL.

La lumière éclaire avec un courant de très faible intensité qui n'affecte pas négativement la performance du tournevis ou la capacité de la batterie pendant son utilisation.

MISE EN GARDE:

• La lumière DEL incorporee est concise pour éclairer temporairement la petite zone de travail.
• Ne l'utilisez pas comme remplacement d'une torche normale, elle n'est pas assez lumineuse.
  L'éclairage DEL s'esteint après que l'outil n'ait pas eteutilise pendant 5 minutes.

Mise en garde: NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU.

L'utilisation de commandes ou de réglages ou l'execution de procédures autres que ceux specifies dans ce manuel peut entraîner l'exposition à de dangereuses radiations.

(2) Témoin d'ajretissement de surchauffe

Arrêt

(fonctionnement normal)

Allumé:

Surchauffe (moteur)

Clignant:

fonctionnement a eté arrêté à la suite d'une surchauffe du moteur ou

de la batterie.

Pour protégé le moteur ou la batterie, veillez à bien noter les points suivants lorsque vous effectuez cette opération.

• Si le moteur ou la batterie deviennent chauds, la fonction de protection sera activée et le moteur ou la batterie cesseront de fonctionner. Le témoin d'rapidissement de surchauffe s'allume ou clignote sur le panneau de commande lorsque cette caractéristique est active.
• Si la caractéristique de protection contre la surchauffe s'active, laissez l'outil se refroidir complètement (au moins 30 minutes). L'outil est prét à être utilisé lorsque le témoin d'avertissement de surchauffes s'éteint.
• Evitez d'utiliser l'outil d'une façon qui activerait de façon répétée la caractéristique de protection contre la surchauffe.
• Si l'outil est utilisé de façon continue sous haute charge, ou s'il est utilisé dans un environnement chaud (en ete par exemple), il est possible que la caractéristique de protection contre la surchauffesactive frquement.
• Si l'outil est utilisé dans un environnement froid (en hiver par exemple), ou s'il est arrêté frequentlyment pendant l'utilisation, il est possible que la caractéristique de protection contre la surchauffe ne s'active pas.

La performance du EY9L42 se degrade considérablement a une tempéature égale ou inférieure à 10^ en raison des conditions de travail et d'autres facteurs.
- Le niveau de température ambiente moyenne se situe entre 0^ (32^) et 40^ (104^) .

Si la batterie autonome est utilisée alors que sa température est inférieure à 0^ (32^) , l'outil pourrait ne pas fonctionner correctement.

Utilisez le chargeur à des températures comprises entre 0^ et 40^ , et chargez la batterie à une température identique à celle de la batterie elle-même. (Il ne doit pas y avoir plus de 15^ de différence entre la température de la batterie et celle de l'endetroit où vous chargez.)

(3) Témoin d'advertisement de batterieasse

Arret (fonctionnement normal)

Clignotant (Pas de charge)
Caracteristique de protection de la batterie active.

Une décharge excessive (totale) des batteries aux ions de lithium réduit leur durée de vie de façon notable. L'outil comprend une caractéristique de protection de la batterie concise pour empêcher une décharge excessive de la batterie autonome.

• La caractéristique de protection de la batterie s'active automatiquement avant que la batterie ne perde sa charge, entrainant le clignement du témoin d'advertissement de batterieasse.

• Dès que vous remarquez le clignotement du témoin d'ajretissement de batterieasse, rechargez immeditatement la batterie auto-nome.

• Si l'util est démarré avec trop peu de batterie restante, il pourra s' arrêter en cours d'opération sans que levoyant d'avertissement de batterie faible ne clignote avant cela. Cela indiquera qu'il y a trop peu de batterie disponible pour utiliser l'util et que le bloc batterie devra être rechargé avant tout autre utilisation.

• Si l'outil est sujet à une charge soudaine durant son utilisation, cela provoquera le verrouillage du moteur, le détecteur de prévention des décharges pourrait être déclenché et le voyant de batterie faible pourrait clignoter. Levoyant arrêtea de clignoter une fois que vous aurez gere la raison du verrouillage du moteur et que vous aurez activer la gachette.

• Le système de protection de la batterie peut s'activer lorsqu'une forte charge est brusquement envoyé dans le moteur même si une charge suffisante de batterie demeure. Dans ce cas, les deux voyants, celui d'avertissement de batterie faible et celui de la lumière LED clignoteront. (EY78A1)
• Si les deux voyants d'advertissement de batterie faible et de la lumière LED clignotent, réduisez la force avec laquelle vous appuyez sur la visseuse ou, si vous utilisez la perceuse, ajustez la vitesse sur un réglage plus bas. (EY78A1)

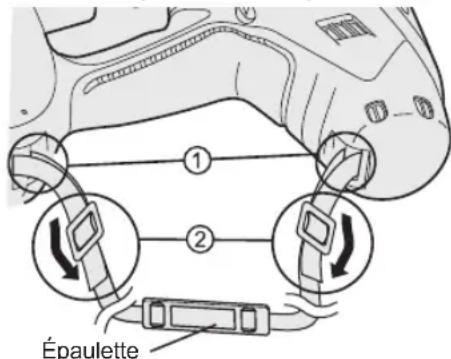

Installation de la dragonne

MISE EN GARDE:

• Installez fermement la dragonne sur l'unité principale de l'outil et vérifie la longueur de la sangle avant l'utilisation.

• Verifiez l'etat de la sangle et ne l'utilise pas si elle est coupée, déchirée, etc.

Si elle est mal installée, cela presente un risque de blessure ou d'endommagement.

Veillez a bien porter la dragonne sur l'épaule.
Si elle tombe accidentellement,
cela presente un risque de blessure ou d'endommagement.

1. Faites passer la sangle par les portes-sangle. (1)
2. Faites passer la sangle par les bouches et ajustez la longueur. (2)

• La dragonne peut être ajustée en fonction de l'individu.
• Placez l'épaulette sur l'épaule.
• Tirez sur la dragonne pour vous assurez qu'elle est bien attachée à l'unité principale de l'outil.

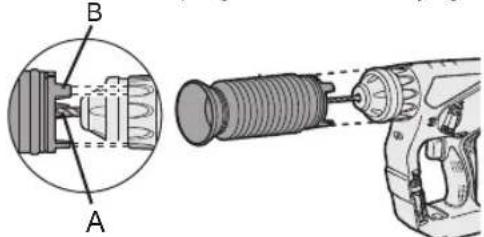

Collecteur de poussière (EY9X005E) (Accessoire disponible en option)

• Les mèches d'un diamètre supérieur à 20 mm ne peuvent pas être insérées par la coupe de ramassage de poussière.
• Ne pas utiliser l'outil de découvert pour autrechose que du béton, du mortier ou d'autres matériaux en céramique. En cas d'utilisation pour la découvert de matériaux metalliques, le collecteur de poussière peut être endommagé par la chaleur des copeaux metalliques.

• N'utilisez pas cet outil avec une mèche de forage mesurant moins de 130 mm.

• Monter une mèche de forage.

• Faites passer la mèche de forage au travers de A et fixez le collecteur sur B en le faisant correspondre avec la forme de la poignée de l'embrayage.

Utilisation

Maintenir le collecteur de poussiere en contact etroit avec la surface du mur pendant l'utilisation.

Retrait

Maintenir la base du collecteur de poussière pour le retarder.

Déposer après avoir bien enlevé la poussière du capteur de poussière.

Rangement

Ne pas ranger le collecteur de poussiere en position retractee. S'il est maintenu en position retractee, il pourra ne plus pouvoir retrouver sa forme d'origine.

[Batterie]

Pour une utilisation correcte de la batterie autonome

• Pour une longévite optimale de la batterie, rangez la batterie autonome Li-ion sans la charger après l'avoir utilisé.
  Lors de la charge de la batterie autonome, assurez-vous que les bornes du chargeur de batterie sont libres de tout corps étranger comme de la poussière et de l'eau, etc. Nettoyez les bornes avant de charger la batterie autonome si des corps étrangers se trouvent sur les bornes.

La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers comme de la poussière et de l'eau, etc. pendant le fonctionnement.

Lorsque you n'utilise pas la batterie autonome, éloignez-la d'autres objets métalliques tels que: trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles.

Si vous court-circuitez les bornes de la batterie, vous risquez de cause des étincelles, de vous brûler ou de provoquer un incendie.

• Lors de l'utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.
  Lorsque la batterie autonome est retiree du corps de l'outil, replacez immediatement le couvercle de la batterie autonome afin d'empêcher la poussière ou la crasse de contaminer les bornes de la batterie et de provoquer un court-circuit.

Longévité des batteries autonomies

Les batteries rechargeables ont une longévite limitee. Si le temps de fonction nement devient tres court apres la recharge, remplacez la batterie auto nombre par une neue.

Recyclage de la batterie autonome ATTENTION:

Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez àmettre la batterie au rebut à un endroit prévu offici ellement à cet effet, s'il y en a un dans votre pays.

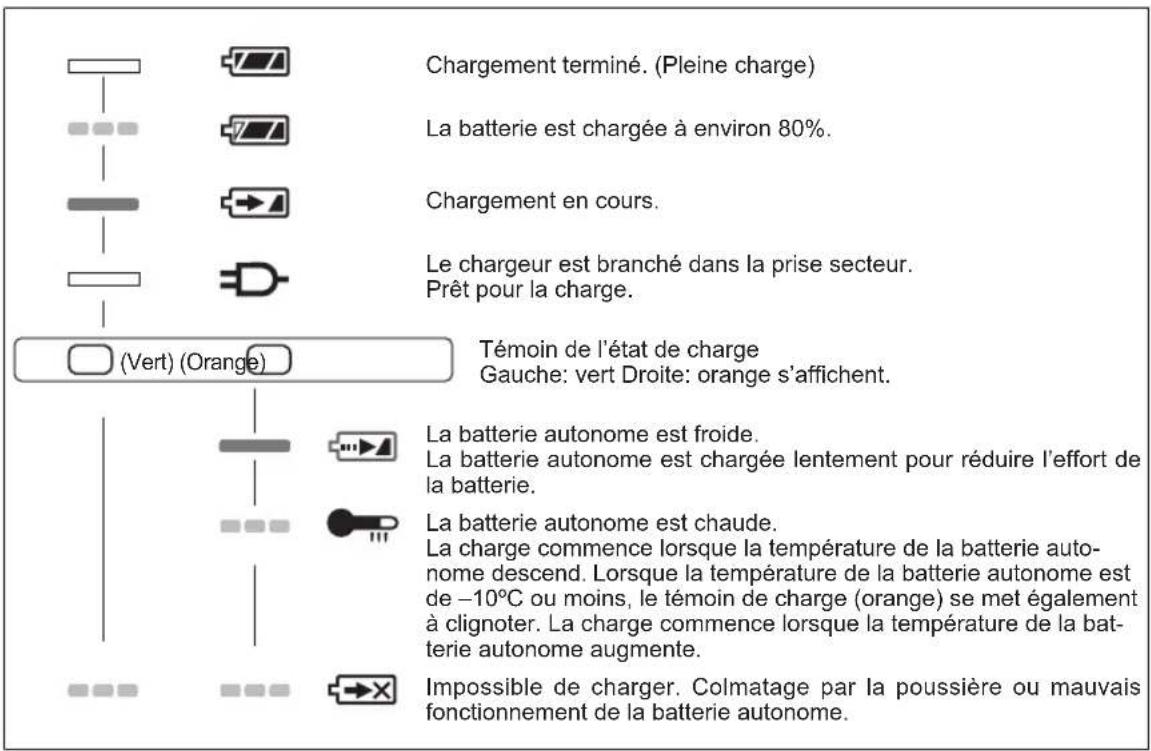

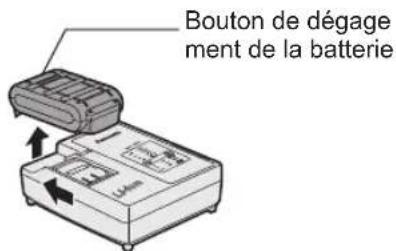

[Chargeur de batterie] Recharge

MISE EN GARDE

• Si la température de la batterie autonome descend en dessous de -10^ ( 14^ ) environ, la charge s'arrête automatiquement afin de prévenir la dégradation de la batterie.
• Le niveau de température ambiente moyenne se situe entre 0^ (32^) et 40^ (104^) .

Si la batterie autonome est utilisée alors que sa température est inférieure à 0^ (32^) , l'outil pourrait ne pas fonctionner correctement.

• Utilisez le chargeur à des températures comprises entre 0^ et 40^ , et chargez la batterie à une température identique à celle de la batterie elle-même. (Il ne doit pas y avoir plus de 15^ de différence entre la température de la batterie et celle de l'endroit où vous chargez.)
• Lorsqu'une batterie autonome froide (en-dessous de 0^ (32^) ) doit etre rechargée dans une piece chaude, laissez la batterie autonome dans la piece pendant une heures au moins et rechargez-la quand elle a atteint la temperture ambiente.
• Laissez refroidir le chargeur quand vous rechargez plus de deux batteries autonomes à la suite.
• Ne mettez pas vos doigs dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe celle occasion.

MISE EN GARDE:

Pour éviter les risques d'incendie ou d'en dommagement du chargeur de batterie.

• N'utilise pas de source d'alimentation provenant d'un générateur de moteur.
• Ne bouchez pas les trouss d'aration du chargeur et de la batterie autonome.
• Débranchez le chargeur lorsque vous ne l'utilisez pas.

Batterie autonome Li-ion REMARQUE:

Votre batterie autonome n'est pas complètement chargée au moment de l'achat. Veillez a bien charger complètement la batterie avant son utilisation.

Chargeur de batterie

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

2. Introduisez soigneusement la batterie autonome dans le chargeur.

3. Alignez les marques d'alignement et placez la batterie dans le poste d'accueil sur le chargeur.

4. Faites glisser vers l'avant dans lesens de la flèche.

Marques d'alignement

1. Pendant la charge, le témoin s'allume. Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protégéra batterie.
2. La charge ne peut pas etre réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage).

Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie. La charge com nexe alors automatiquement.

1. Le témoin de charge (vert) clignote lentement des que la batterie est chargée à environ 80% .

2. Lorsque le chargement est terminé, le témoin de charge de couleur verte s' eteint.

3. Lorsque la température de la batterie autonome est de 0^ ou moins, la batterie autonome prend plus longtemps à charger que la durée standard.

Meme lorsque la batterie est complètement chargée, elle n'aura qu'environ 50% de la puissance d'une batterie complètement chargée à une température de fonctionnement normale.

1. Consultez un distributeur agreé si le témoin de charge (vert) ne s'éteint pas.
2. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Àpres quelques minutes, le témoin de charge de couleur verte s'eteindra.

1. Retirez la batterie lorsque le bouton de dégagement de la batterie est en position haute.

INDICATION DU VOYANT

Éteint

Allumé

Clignote

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des apparèils électriques et électroniques usages

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et apparèils électriques et Electroniques usages doivent être séparés des ordures menagères.

Afin de permettre le traitement, la valorisation et le recyclage adequats des piles et des appareils usages, veuillez les porter à l'un des points de collecte prevus, conformement à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et apparèils usages conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et apparèils usages, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlevement des déchets ou du point de vente où vous avez achetié les articles concernés.

Le non-respect de la reglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union Européenne

Si vous souhaitez vous defaire de pieces d'équipement électrique oulectronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européen]

Ce pictogramme n'est valide qu'a l'intérieur de l'Union europeenne. Pour connaître la procédure applicable dans les pays hors Union Europeenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barre d'une croix est conforme à la reglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

V. ENTRETIEN

• Utilisez essentiellement du tissu sec et couple pour essuyer l'outil. N'utilisez pas de tissu humide, dissolvant, benzine ou autres dissolvants volatiles pour le nettoyer.
• Au cas ou l'intérieur de l'outil ou du bloc batterie serait exposé à de l'eau, enlevez l'eau et laissersez secher dés que possible. Enlevez soigneusement toutes saletés ou limailles de fer qui s'accumulent à l'intérieur de l'outil. Si vous rencontres des problèmes lors de l'utilisation de l'outil, consulter un atelier de réparation.

VI. ACCESSORIES

MISE EN GARDE:

Pour éviter de vous blesser, utilisez uniquement des accessoires ou des fixations convenant à l'opération effectuee.

Adaptateur de mèche (inclus)

• EY9HX403E

Mandrin de perceuse (Accessoire en option)

• EY9HX400E

Utilisez avec des forets à bois ou à métal avec une queue de 1,5 à 13 mm de diamètre.

N'utilisez pas le mandrin de serrage d'une mèche en "rotation avec le mode percussion" ( ). L'utilisation de la "rotation en mode percussion" peut provoquer le brissement d'un mandrin ou d'un foret et résultat en des blessures.

Mandrin de percussion (Accessoire en option)

• EY9HX401E

Utilisez avec des forets à béton, à bois ou à métal avec une queue droite de 2,5 à 13 mm de diamètre.

N'utilisez pas le mandrin du marteau avec des forets à béton, à bois ou à métal en "rotation avec le mode percussion" ( ). L'utilisation de la "rotation en mode percussion" peut provoquer le brissement d'un ford et résultat en des blessures.

Pour plus de détails concernant ces accessoires, adressez-vous à un centre de service.

VII. SUGGESTION POUR L'UTILISATION

1. Si la force qui pousse la mèche vers le bas est insuffisante, l'actionnement pneumatique de l'outil risquera de ne pas se produit en mode de martelage.

Ceci est destiné à empêcher le mode de martelage de fonctionner sans charge.

Appuyez plus fort sur la mèche pour engager l'outil et enclencher son action pneumatique.

1. En hiver ou lorsque la température de l'outil est BASSE (5°C ou moins), l'action pneumatique du mode de martelage risquera d'être plus faible qu'habituèlement au début.

Ceci est causé par le fait que laGRAisse durcit à basses températures, ce qui augmente le frottement.

Si ceci se produit, utilisez le mode de martelage sans charge pendant 30 secondes environ et repetez trois fois pour rétablier une puissance pneumatique correcte.

VIII. CHARACTERISTIQUES TECHNIQUES

APPAREIL PRINCIPAL

Modèle		EY7840 EY78A1
Tension du moteur		14,4 V CC 14	,4 V CC 18 V	CC
Diamètre de forage maximum	Béton	Φ 16,5 mmPour travaux pouvant être accomplis avec un batterie autonome(Φ 12,5 mm - 16,5 mm)
	Acier	Φ 13 mm
	Bois	Φ 18 mm
Vitesse sans charge (t./min.)		0~1000 rpm 0		~1250 rpm
Vitesse de percussion souffle rie par minute (p./min.)		3800 bpm 3800	bpm 4750 bpm
Poids(avec batterie: EY9L44)		2,45 kg 2	,45 kg	-
Poids(avec batterie: EY9L45)		2,45 kg 2	,45 kg	-
Poids(avec batterie: EY9L50)		-	-	2,6 Kg
Poids(avec batterie: EY9L51)		-	-	2,6 Kg
Longueur totale		249 mm
Bruit, Vibration Reportez-vous à		la fiche incluse

TABLEEAU DES DIRECTIVES

• Sélectionnez le couple de serrage pour le serrage des vis avec la poignée de d'embrayage.
• Guide de sélection du couple de serrage

En fonction du travail, il est possible d'ajuster en cinq niveaux par pas d'environ 1 N·m (10 kgf/cm).

	Réglage	Couple de serrage	Guide en fonction des matériaux
			Béton Bloc
			(A)	(B)	(A)	(B)
Serrage de vis	1	Environ 1,5 N·m (15 kgf/cm)			●
	2	Environ 2,5 N·m (25 kgf/cm)			●
	3	Environ 3,4 N·m (35 kgf/cm)	●	●		●
	4	Environ 4,4 N·m (45 kgf/cm)	●	●		●
	5	Environ 5,4 N·m (55 kgf/cm)		●
Perçage de trous	(Marque de perçage)	Envviron 14,4 V: 12,5 N·m (127 kgf-cm)18 V: 13,5 N·m (138 kgf-cm)	Perçage de trous dans du bois et du métal

(A) Pour le serrage de vis dans un ancrage en plastique nécessitant un trou préalable d'un diamètre de 6,0 mm.
(B) Pour le serrage direct de vis dans du béton (comme du topcon) avec un trou préalable d'un diamètre de 3,5 mm.

REMARQUE: Ceci n'est qu'un guide général. Le couple de serrage nécessaire est différent en fonction de la forme, du matériel et de l'application des vis.

Réglez conformément à l'environnement du lieu de travail.

BATTERIE AUTONOME

Modèle EY9L41 EY9L42	EY9L44 EY9L45 EY9L50	EY9L51
Stockage de la batterie	Batterie Li-ion
Tension de la batterie	14,4 V CC(3,6 V x 4 piles)	14,4 V CC(3,6 V x 8 piles)		18 V CC(3,6 V x 10 piles)

CHARGEUR DE BATTERIE

Modèle EY0L81
Puisance nominale Voir	la plaque signalétique se trouvant sur le côte inférieur du chargeur
Poids 0,93 kg
Durée de chargement	EY9L41 E	Y9L42 EY9L	44 EY9L45 E	Y9L50 EY9L	51
	Utilisable: 45 minutes	Utilisable: 30 minutes	Utilisable: 50 minutes	Utilisable: 65 minutes	Utilisable: 50 minutes	Utilisable: 65 minutes
	Plein: 60 minutes	Plein: 35 minutes	Plein: 65 minutes	Plein: 80 minutes	Plein: 65 minutes	Plein: 80 minutes
Modèle EY0L82
Puisance nominale Voir	la plaque signalétique se trouvant sur le côte inférieur du chargeur
Poids 0,93 kg
Durée de chargement	EY9L41 E	Y9L42 EY9L	44 EY9L45 E	Y9L50 EY 9L	51
	Utilisable: 35 minutes	Utilisable: 30 minutes	Utilisable: 40 minutes	Utilisable: 50 minutes	Utilisable: 40 minutes	Utilisable: 55 minutes
	Plein: 50 minutes	Plein: 35 minutes	Plein: 55 minutes	Plein: 60 minutes	Plein: 55 minutes	Plein: 70 minutes

REMARQUE: Ce tableau peut inclure des modèles non disponibles dans votre région. Veuillez vous reporter au catalogue général le plus recent.

REMARQUE: Pour obtenir le nom et l'adresse du revendeur, veuillez consulter la carte de garantie incluse.

Ajuste del par del embrague
