EY7840 - Bohrmaschine PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Schlagbohrmaschine
Marke	Panasonic
Modell	EY7840
Nennspannung	14,4 V DC
Batterietyp	Li-Ion (kompatibel mit EY9L41/42/44/45)
Leerlaufdrehzahl	0 - 1000 U/min
Schlagfrequenz	3800 Schläge/min
Max. Bohrdurchmesser (Beton)	16,5 mm
Max. Bohrdurchmesser (Stahl)	13 mm
Max. Bohrdurchmesser (Holz)	18 mm
Max. Drehmoment (Bohren)	12,5 N·m
Verstellbare Kupplung	5 Stufen + Bohrposition
Gewicht (mit Akku)	2,45 kg
Gesamtlänge	249 mm
Beleuchtung	Integrierte LED
Schutz	Überhitzung Motor/Akku, Tiefentladungsschutz
Verwendungszweck	Bohren in Beton, Holz, Metall und Schrauben
Mitgeliefertes Zubehör	Bitadapter, Trageschlaufe
Optional erhältliches Zubehör	Bohrfutter (EY9HX400E), Schlagbohrfutter (EY9HX401E), Staubabsaugung (EY9X005E)
Reinigung	Weiches, trockenes Tuch
Ladetemperatur	0°C bis 40°C
Ladezeit (typisch)	30 bis 80 Minuten je nach Akku

Häufig gestellte Fragen - EY7840 PANASONIC

Wie setze ich den Akku in die Panasonic EY7840 ein?

Richten Sie die Markierungen auf dem Akku und dem Werkzeugkörper aus, schieben Sie den Akku dann hinein, bis er einrastet. Die rote Anzeige muss verschwinden.

Wie ändere ich den Drehmodus (nur Bohren oder Schlagbohren)?

Verwenden Sie den Wahlhebel oben am Werkzeug. Position ↑ für Rotation mit Schlag, Position ♀ für reine Rotation. Stoppen Sie den Motor vollständig, bevor Sie den Modus wechseln.

Warum stoppt meine Bohrmaschine während der Benutzung plötzlich?

Dies kann durch eine Überhitzung des Motors oder Akkus verursacht werden. Der thermische Schutz aktiviert sich und die Überhitzungsanzeige leuchtet oder blinkt. Lassen Sie das Werkzeug mindestens 30 Minuten abkühlen, bevor Sie es erneut verwenden.

Wie reinige ich die Bohrmaschine?

Verwenden Sie ein weiches, trockenes Tuch zum Abwischen des Geräts. Verwenden Sie niemals ein feuchtes Tuch, Verdünner, Benzin oder andere flüchtige Lösungsmittel.

Welchen Akku kann ich mit dem Modell EY7840 verwenden?

Verwenden Sie nur die für dieses Werkzeug entwickelten Panasonic Li-Ion-Akkus wie die Modelle EY9L41, EY9L42, EY9L44 oder EY9L45. Die Verwendung anderer Akkus kann ein Risiko darstellen.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Kupplungs-Einstellring auf eine der 5 Stufen (1 bis 5) oder auf die Bohrposition (Bohrersymbol). Testen Sie zuerst an einem Probestück, um die richtige Einstellung zu wählen.

Was tun, wenn die Akku-Schwach-Anzeige blinkt?

Die Akku-Schwach-Anzeige blinkt, wenn der Akku fast entladen ist oder der Tiefentladungsschutz aktiviert ist. Laden Sie den Akku sofort mit dem dafür vorgesehenen Ladegerät auf.

Wie verwende ich den Sicherheitsgurt?

Führen Sie das Band durch die Bandhalterungen, passen Sie die Länge mit den Schnallen an und legen Sie das Schulterpolster auf Ihre Schulter. Überprüfen Sie, ob der Gurt fest am Werkzeug befestigt ist, bevor Sie es verwenden.

Welches Zubehör ist für die EY7840 erhältlich?

Das optionale Zubehör umfasst das Bohrfutter (EY9HX400E), das Schlagbohrfutter (EY9HX401E) und die Staubabsaugung (EY9X005E). Der Bitadapter wird mitgeliefert.

Wie bewahre ich das Werkzeug nach Gebrauch auf?

Stellen Sie den Vorwärts-/Rückwärts-Umschalter in die mittlere Position (Verriegelung). Entfernen Sie den Akku und setzen Sie die Schutzkappe auf die Kontakte. Lagern Sie das Gerät an einem trockenen und staubgeschützten Ort.

BEDIENUNGSANLEITUNG EY7840 PANASONIC

FUNKTIONSBESCHREIBUNG

BESCHREIBUNG DER FUNKTIONEN

Unbedingt die Akkuschutzkappe verwenden

• Wenn der Akku nicht benutzt wird, bewahren Sie ihn so auf, dass die Kontakte nicht durch Fremdstoffe, wie z. B. Staub und Wasser usw., verschmutzt werden. Bringen Sie unbedingt die Akkuschutzkappe zum Schutz der Kontakte an.
• Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind.

Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden.

VORSICHT: Zum Schutz des Motors und des Akkus müssen beim Betrieb die folgenden Punkte beachtet werden. - Bei einer Motor- oder Akkuüberhitzung spricht die Schutzschaltung an, um den Betrieb des Motors bzw. des Akkus zu unterbrechen. Die Überhitzungswarnleuchte auf dem Bedienungsfeld leuchtet oder blinkt bei aktivierter Funktion.

Für den sicheren Gebrauch

• Der Akku ist aus Sicherheitsgründen so entworfen, dass er in zwei Schritten eingesetzt werden muss. Vergewissern Sie sich vor der Inbetriebnahme der Maschine, dass der Akku ordnungsgemäß in diese eingesetzt ist.
• Wenn der Akku nicht fest eingesetzt ist, blinken die Überhitzungs-Warnlampe und die Akkuladungs-Warnlampe und das Gerät dreht den Bohrer nicht wie üblich, um darauf hinzuweisen, dass das Gerät nicht betriebssicher arbeitet, selbst wenn ein Schalter ausgelöst wird. Schieben Sie den Akku sowie in das Gerät hinein, bis das rote Schild verschwindet.

Original-Anleitung: Englisch Übersetzung der Original-Anleitung: Andere Sprachen

I. BESTIMMUNGSGEMÄSSE VERWENDUNG DER MASCHINE

Dieses Gerät ist ein Bohrhammer für das Bohren in Beton. Zusätzlich verfügt das Gerät aber auch über einen "Nur-Bohren-Modus", bei dem kein Schlagen erfolgt. Dieser Modus eignet sich für das Bohren und zum Befestigen von Schrauben.

Lesen Sie vor der ersten Inbetriebnahme dieses Geräts das separate Handbuch "Sicherheitsmaßregeln" sorgfältig durch.

II. WEITERE WICHTIGE SICHERHEITSREGELN

1) Tragen Sie einen Gehörschutz. Lärmeinwirkung kann zu Gehörverlust führen. Verwenden Sie den mit dem Werkzeug gelieferten Zusatzgriff (Haltegriff). Verlust der Kontrolle kann Verletzungen verursachen. 2) Halten Sie Elektrowerkzeuge an den isolierten Griffflächen, wenn Sie eine Arbeit durchführen, bei der die Maschine auf verborgene Kabel treffen kann; bei Kontakt mit stromführenden Kabeln werden die freiliegenden Metallteile der Maschine ebenfalls stromführend und der Benutzer erleidet einen elektrischen Schlag. 3) Tragen Sie eine Staubmaske, falls bei der Arbeit Staub anfällt. 4) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss. 5) Wenn der Bohrer sich festfrisst, sofort den Auslösehebel freigeben, da das Akkupack und der Motor bei Überlastung der Maschine beschädigt werden können. Zum Lösen des Bohrers auf Linkslauf schalten. 6) Betätigen Sie den Rechts/Linkslauf-Schalter nicht, wenn der Betriebsschalter eingeschaltet ist. Der Akku entlädt sich sonst schnell, und das Gerät kann beschädigt werden. 7) Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtigen Lösungsmittel wie Farbverdünner oder Benzin. 8) Stellen Sie den Rechts/Linkslauf-Schalter zum Lagern oder Tragen des Werkzeugs auf die Mittelstellung (Schaltersperre). 9) Das Gerät wird überbeansprucht, wenn Sie den Betriebsschalter in halb eingeschobener Stellung halten (aktive Drehzahlregulierung) und den Motor abwürgen. Hierdurch spricht die Schutzschaltung an, die die Drehzahlregulierung außer Funktion setzt. In solchen Fällen den Betriebsschalter freigeben und erneut ziehen, damit das Gerät wieder normal arbeitet.

tung an, die die Drehzahlregulierung außer Funktion setzen. In solchen Fällen den Betriebsschalter freigeben und erneut ziehen, damit das Gerät wieder normal arbeitet.

15) Achten Sie darauf, dass kein Staub in das Futter gerät. 16) Wegen Verletzungsgefahr bei laufender Maschine keine sich drehenden Teile berühren! 17) Die Maschine nicht über längere Zeit ununterbrochen laufen lassen, sondern von Zeit zu Zeit stoppen, damit der Motor sich abkühlen kann. 18) Die Maschine nicht fallenlassen! 19) ACHTUNG! Achten Sie darauf, dass Sie das SDS-Spannfutter nicht versehentlich betätigen. Das SDS-Werkzeug wird dann vom Futter gelöst und fällt nach unten aus der Maschine. Dies kann Verletzungen zur Folge haben.

Symbol	Bedeutung
V	Volt
---	Gleichstrom
n0	Drehzahl ohne Last
...min-1	Umdrehungen oder Hin- und Herbewegungen pro Minute
↑	Schlagbohren
∑	Drehbewegung
	Zur Verminderung der Verletzungsgefahr muss die Bedienungsanleitung gründlich gelesen werden.
	Nur für Inneneinsatz.

Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser Akku-Maschine ausgelegt sind. - Panasonic übernimmt keine Verantwortung für etwaige Schäden oder Unfälle, die durch den Gebrauch von recycelten und gefälschten Akkus verursacht werden. - Werfen Sie den Akku nicht ins Feuer und setzen Sie ihn auch keiner übermäßigen Wärme aus. - Unterlassen Sie das Einschlagen von Nägeln in den Akku sowie Erschüttern, Zerlegen oder Abändern des Akkus. - Achten Sie darauf, dass keine Metallgegenstände mit den Kontakten des Akkus in Berührung kommen. - Unterlassen Sie das Tragen oder Aufbewahren des Akkus zusammen mit Nägeln oder ähnlichen Metallgegenständen in einem Behälter. - Laden Sie den Akku nicht an einem heißen Ort, wie z. B. in der Nähe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren. - Verwenden Sie nur das zugehörige Ladegerät zum Laden des Akkus. Anderenfalls kann der Akku auslaufen, überhitzen oder explodieren. Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Anderenfalls könnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann. - Wenn der Akku schwach geworden ist, ersetzen Sie ihn durch einen neuen. Fortgesetzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.

III. ZUSAMMENBAU

VORSICHT:

Die Verwendung eines Betonbohrers, der größer als die empfohlene Größe ist, kann eine Beschädigung des Geräts verursachen.

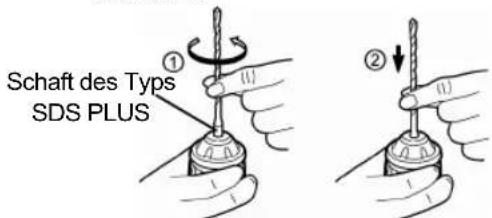

1. Einführen des Einsatzes

1-1. Stecken Sie einen Bohrer in die Montageöffnung und drehen Sie ihn leicht, um ihn in der Einrastposition zu fixieren. 1-2. Drücken Sie den Bohrer in der Einrastposition so tief wie möglich hinein. Ziehen Sie am Bohrer und überzeugen Sie sich davon, dass er richtig fest sitzt.

2. Entfernen des Einsatzes

2-1. Drücken Sie auf das Spannfutter und ziehen Sie am Bohrer.

Einsatzadapter

Verwenden Sie den Einsatzadapter (O) und einen Einsatz.

1. Nehmen Sie den Einsatzadapter aus dem Einsatzadapterhalter an der Haupteinheit heraus.
2. Ziehen Sie am Einsatzhalter. (1)
3. Führen Sie den Einsatz ein. (2)
4. Vergewissern Sie sich durch leichtes Ziehen, dass der Einsatz fest sitzt.
5. Führen Sie das Futter in die Halterung ein und drehen Sie es, um eine Einrastposition zu finden.
6. Drücken Sie den Einsatzadapter an der Einrastposition bis zum Anschlag hinein.

Vergewissern Sie sich durch leichtes Ziehen, dass er sich nicht bewegt.

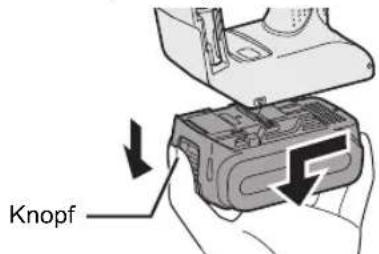

Anbringen oder Abnehmen des Akkus

1. Zum Anbringen des Akkus: Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku anbringen. Den Akku einschieben, bis er einrastet.

Ausrichtmarkierungen

1. Zum Entfernen des Akkus: Die Taste nach vorne ziehen, um die Batteriepackung zu lösen.

IV. BETRIEB

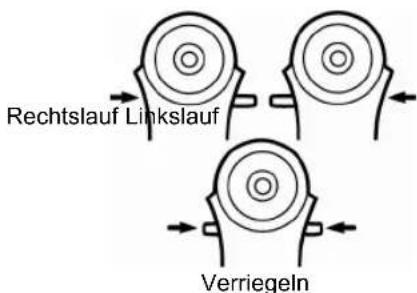

Rechts/Linkslaufumschalter

• Den Hebel nach dem Gebrauch des Werkzeugs unbedingt auf Mitte (Verriegelung) stellen.
• Betätigen Sie den Rechts/Linkslaufumschalter erst, wenn die Motordrehung vollständig zum Stillstand gekommen ist.

Zum Umschalten zwischen normalem Bohren und Hammerbohren

HINWEIS: Nehmen Sie den Betriebsartenwechsel erst dann vor, wenn die Motordrehung vollständig zum Stillstand gekommen ist.

Position des Umschaltebels	Betriebsart O	operation
	Schlagbohren	Betonbohren, Blockbohren
	Bohren/Schrauben	Schraube anziehen, Bohren

Einstellung des Kupplungsdrehmoments

Stellen Sie das Drehmoment auf eine der 5 Kupplungsstufen oder die Position „ ein.

VORSICHT:

Prüfen Sie die Einstellung vor der eigentlichen Inbetriebnahme.

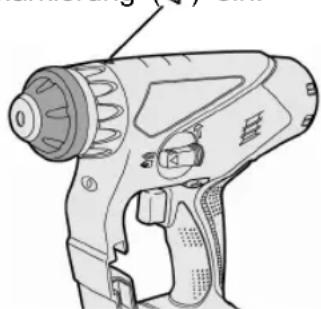

Stellen Sie die Skala auf diese Markierung (A) ein.

Elektronikschalter

Um die Mitte eines Lochs anzubohren, drücken Sie den Ein-Aus-Schalter leicht, damit die Bohrdrehung langsam startet. Je weiter der Elektronikschalter hineingedrückt wird, desto höher wird die Drehzahl.

VORSICHT:

Wird die Maschine durch Betätigen des Auslösers gestartet, kann eine kurzzeitige Verzögerung auftreten, bevor die Drehung beginnt. Dies ist kein Anzeichen für eine Funktionsstörung.

• Diese Verzögerung tritt beim Hochfahren der Schaltkreise der Maschine auf, wenn der Auslöser zum ersten Mal nach dem Einsetzen eines neuen Akkus betätigt wird, oder nachdem die Maschine mindestens 1 Minute lang nicht benutzt worden ist (oder mindestens 5 Minuten bei leuchtender LED). Bei der zweiten und jeder weiteren Betätigung läuft die Maschine ohne Verzögerung an.

Bedienfeld

(1) LED-Leuchte

Betätigen Sie vor der Benutzung der

LED-Leuchte einmal den Ein-Aus-Schalter.

Drücken Sie die LED-Leuchten-Einschalttaste

Die Leuchte besteht nur aus wenig Strom und beeinträchtigt nicht die Leistung der Maschine oder die Akkukapazität während der Benutzung.

VORSICHT:

Die eingebaute LED dient zur vorübergehenden Beleuchtung des kleinen Arbeitsbereichs. - Benutzen Sie sie nicht als Ersatz für eine reguläre Taschenlampe, weil sie nicht hell genug ist. Die LED-Leuchte schaltet sich aus, wenn die Maschine 5 Minuten lang nicht benutzt wird.

Vorsicht: SEHEN SIE NICHT IN DEN STRAHL.

Die Benutzung von Bedienelementen oder Einstellungen, oder die Durchführung von Vorgängen, die hier nicht beschrieben sind, kann zu gefährlicher Strahlungsfreisetzung führen.

(2) Überhitzungs-Warnlampe

Aus

(normaler

Betrieb)

Leuchten:

Überhitzung

(motor)

Blinken:

Überhitzung

(akku)

Zeigt an, dass der

Betrieb wegen Motor- oder

Akkuüberhitzung

Zum Schutz des Motors und des Akkus müssen beim Betrieb die folgenden Punkte beachtet werden.

• Bei einer Motor- oder Akkuüberhitzung spricht die Schutzschaltung an, um den Betrieb des Motors bzw. des Akkus zu unterbrechen. Die Überhitzungswarnleuchte auf dem Bedienungsfeld leuchtet oder blinkt bei aktivierter Funktion.
• Falls die Überhitzungs-Schutzfunktion aktiviert wird, lassen Sie das Tool gründlich abkühlen (mindestens 30 Minuten). Das Tool ist wieder einsatzbereit, wenn die Überhitzungswarnlampe erlischt.
• Verwenden Sie das Tool so, dass die Überhitzungs-Schutzfunktion nicht wiederholt aktiviert wird.
• Falls das Werkzeug kontinuierlich unter starker Belastung oder bei hoher Umgebungstemperatur im Sommer verwendet wird, kann die Überhitzungs-Schutzfunktion öfters ansprechen.
• Falls das Werkzeug bei niedriger Umgebungstemperatur im Winter oder jeweils nur kurzzeitig verwendet wird, spricht die Überhitzungs-Schutzfunktion nicht an.
• Infolge der Arbeitsbedingungen und anderer Faktoren nimmt die Leistung des EY9L42 bei einer Temperatur von 10°C und darüber stark ab.
• Der Umgebungstemperaturbereich liegt zwischen 0°C und 40°C . Wenn der Akku bei einer Akkutemperatur unter 0°C benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei.
• Verwenden Sie das Ladegerät bei Temperaturen zwischen 0°C und 40°C . Die Temperatur während des Ladevorgangs sollte in etwa der Temperatur des Akkus selbst entsprechen. (Die Temperaturabweichung zwischen Akku und der Ladeumgebung sollte nicht mehr als 15°C betragen.)

(3) Akkuladungs-Warnlampe

Aus

(normaler

Betrieb)

Blinken

(Keine Ladung)

Akkuschutzfunktion

aktiv

Übermäßiges (vollständiges) Entladen von Li-Ion-Akkus führt zu einer erheblichen Verkürzung ihrer Lebensdauer. Der Schrauber ist mit einer Akkuschutzfunktion ausgestattet, die übermäßiges Entladen des Akkus verhindert.

Die Akkuschutzfunktion wird unmittelbar vor der Erschöpfung des Akkus aktiviert und bewirkt Blinken der Akkuladungs-Warnlampe. - Wenn Sie bemerken, dass die Akkuladungs-Warnlampe blinkt, laden Sie den Akku unverzüglich auf. - Wird die Maschine bei zu geringer Akku-Restladung gestartet, kann sie stehen bleiben, ohne dass zuvor die Akkuladungs-Warnlampe blinkt. Dies zeigt an, dass zu wenig Akku-Restladung für den Betrieb der Maschine vorhanden ist. Daher sollte der Akku vor weiterem Gebrauch aufgeladen werden. - Wird die Maschine während des

Betriebs einer plötzlichen Last ausgesetzt, die Blockieren des Motors verursacht, kann der Tiefentladungs-Schutzsensor ausgelöst werden, so dass eventuell die Akkuladungs-Warnlampe blinkt. Die Lampe hört auf zu blinken, sobald die Ursache der Motorblockierung behoben und der Auslöser betätigt wird.

Die Akkuschutzfunktion kann aktiviert werden, wenn der Motor plötzlich stark belastet wird, selbst wenn noch genügend Akkurestladung vorhanden ist. In diesem Fall blinken die Akkuladungs-Warnlampe und die LED-Leuchte. (EY78A1)

• Falls sowohl die Akkuladungs-Warnlampe als auch die LED-Leuchte blinken, verringern Sie die Kraft, mit der Sie den Schrauber andrücken, oder, falls Sie einen Bohrschrauber verwenden, stellen Sie den Drehzahl-Wahlschalter auf eine niedrigere Drehzahl ein. (EY78A1)

Anbringen des Schulterriemens

VORSICHT:

• Befestigen Sie den Schulterriemen einwandfrei an der Haupteinheit des Werkzeugs, und prüfen Sie seine Länge vor der Benutzung.
• Prüfen Sie den Zustand des Riemens, und benutzen Sie ihn nicht, wenn er Schnitte oder Risse usw. aufweist.

Bei unsachgemäßer Anbringung besteht die Gefahr von Verletzungen oder Sachbeschädigung.

Bitte tragen Sie den Schulterriemen sicher auf der Schulter.

Bei versehentlichem Herunterfallen

besteht die Gefahr von Verletzungen oder Sachbeschädigung.

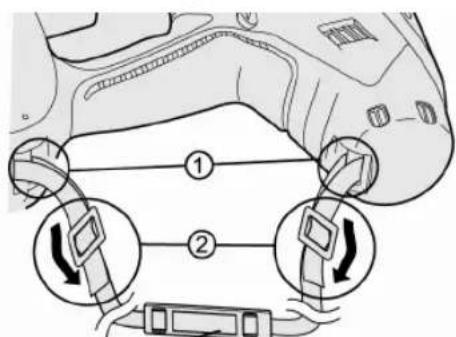

1. Führen Sie den Riemen durch die Riemenhalter. (①)
2. Führen Sie den Riemen durch die Schnallen und stellen Sie seine Länge ein. (②)

Schulterpolster

• Der Schulterriemen kann auf jede einzelne Person eingestellt werden.
• Richten Sie das Schulterpolster auf die Schulter aus. Ziehen Sie am Schulterriemen, um sich zu vergewissern, dass er einwandfrei an der Haupteinheit des Werkzeugs angebracht ist.

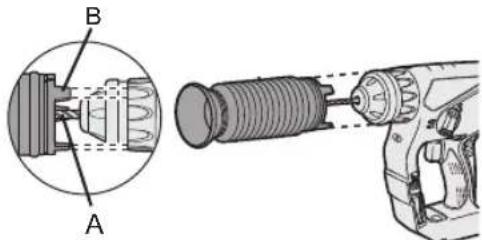

Staubsammelbehälter (EY9X005E) (Als Sonderzubehör erhältlich)

• Bohrer mit einem Durchmesser von mehr als 20 mm können nicht durch die Staubsammelmanschette eingeführt werden.
• Verwenden Sie den Staubsammelbehälter nicht zum Bearbeiten anderer Materialien als Beton, Mörtel und anderen Keramikmaterialien. Wenn der Staubsammelbehälter z.B. bei der Bearbeitung von Metall eingesetzt wird, kann der Behälter durch die heißen Metallspäne beschädigt werden.
• Benutzen Sie dieses Gerät nicht mit Bohrmeißeln, die kürzer als 130 mm sind.
• Setzen Sie einen Bohrer ein.
• Führen Sie den Bohrer durch das Teil A, und befestigen Sie den Behälter unter Anpassung an die Form des Kupplungsrings am Teil B.

Betrieb

Achten Sie darauf, dass der Staubsammelbehälter während des Bohrens eng an die Wand gepresst wird.

Ausbau

Halten Sie den Staubsammelbehälter zum Ausbauen an der Basis fest.

Bitte entnehmen Sie den Behälter, nachdem der Staub in der Staubsammelschale gründlich entfernt worden ist.

Lagerung

Lagern Sie den Staubsammelbehälter nicht in zusammengedrücktem Zustand. Wird er in zusammengedrücktem Zustand gelagert, kann er womöglich nicht mehr seine ursprüngliche Form annehmen.

[Akku]

Für richtigen Gebrauch des Akkus

Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen. - Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind.

Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden.

• Wenn Sie den Akku nicht benutzen, halten Sie ihn von Metallgegenständen fern: Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere kleine Metallgegenstände können die Kontakte kurzschließen.

Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.

Sorgen Sie bei Benutzung des Akkus für ausreichende Belüftung des Arbeitsplatzes. - Wenn der Akku vom Werkzeug-Hauptteil abgenommen wird, ist die Akkuabdeckung sofort anzubringen, um zu verhindern, dass die Akkukontakte durch Staub oder Schmutz verunreinigt werden und ein Kurzschluss verursacht wird.

Lebensdauer des Akkus

Der Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.

Batterie-Recycling

ACHTUNG:

Um Umweltschutz und Material-Recycling zu gewährleisten, müssen Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist.

[Ladegerät]

Laden

VORSICHT

• Falls die Temperatur des Akkus unter etwa -10 °C abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhüten.
• Der Umgebungstemperaturbereich liegt zwischen 0 °C und 40 °C.

Wenn der Akku bei einer Akkutemperatur unter 0 °C benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei.

• Verwenden Sie das Ladegerät bei Temperaturen zwischen 0 °C und 40 °C. Die Temperatur während des Ladevorgangs sollte in etwa der Temperatur des Akkus selbst entsprechen. (Die Temperaturabweichung zwischen Akku und der Ladeumgebung sollte nicht mehr als 15 °C betragen.)
• Wenn ein kalter Akku (von etwa 0 °C oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat.
• Den Akku abkühlen lassen, wenn er mehr als zweimal hintereinander aufgeladen wurde.
• Stecken Sie Ihre Finger nicht in die Kontaktöffnung, um das Ladegerät festzuhalten oder bei anderen Gelegenheiten.

VORSICHT:

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab. Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

Li-Ion-Akku

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie dazu den Akku vor Gebrauch auf.

Ladegerät

1. Ladegerät an Wandsteckdose anschließen.
2. Akku fest in das Ladegerät schieben.

1 Die Ausrichtmarkierungen ausrichten, und den Akku in den Schacht des Ladegerätes einsetzen. 2 In Pfeilrichtung nach vorn schieben.

Ausrichtmarkierungen

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnt dann automatisch.

1. Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.
2. Wenn der Ladevorgang beendet ist, erlischt die grüne Ladekontrolllampe.
3. Falls die Akkutemperatur 0°C oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit. Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.
4. Wenden Sie sich an einen Vertragshändler, falls die Ladekontrolllampe (grün) nicht erlischt.
5. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten erlischt die grüne Ladekontrolllampe.

1. Nehmen Sie den Akku bei angehobenem Akku-Entriegelungsknopf ab.

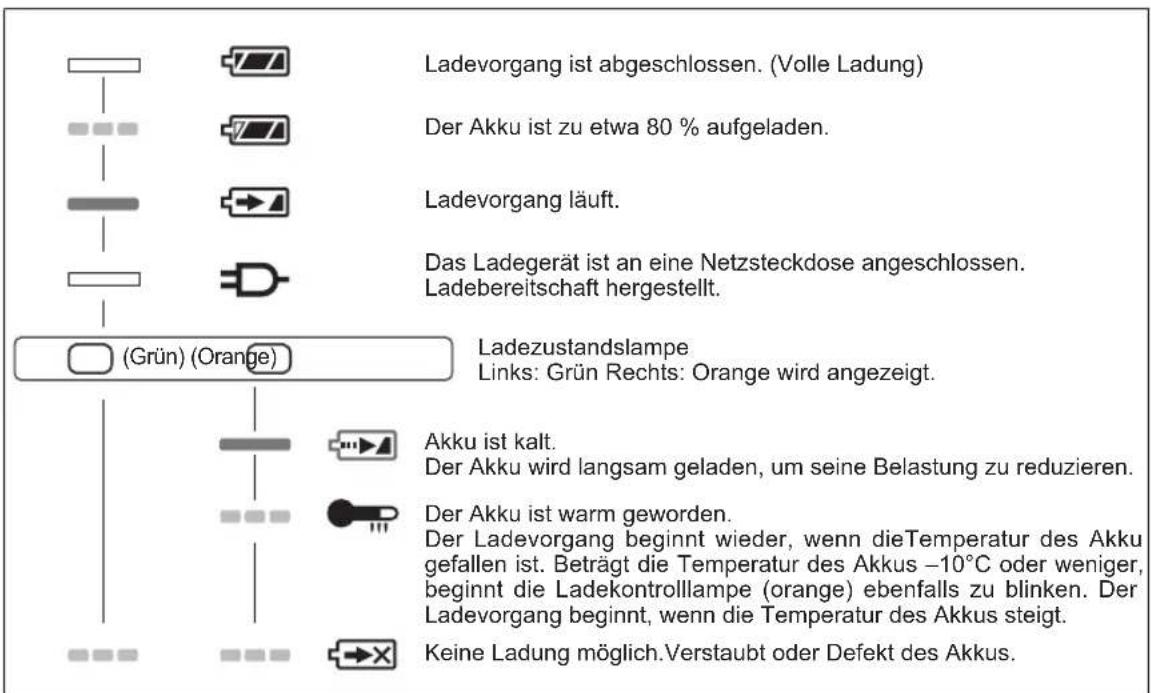

ANZEIGELAMPEN

Erlischt

Leuchtet Blinkt

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, tragen Sie dazu bei, wertvolle Ressourcen zu schützen und mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die andernfalls durch eine unsachgemäße Abfallbehandlung entstehen könnten.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich bitte an Ihren Händler oder Lieferanten, um genauere Informationen zu erhalten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welche die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

V. WARTUNG

• Zum Abwischen der Einheit verwenden Sie ausschließlich ein trockenes, weiches Tuch. Verwenden Sie kein feuchtes Tuch, Verdünner, Benzin oder andere flüchtige Lösungsmittel zum Reinigen.
• Falls Wasser in das Werkzeug oder den Akku eindringt, halten Sie umgehend das Wasser ablaufen und die Teile trocknen. Entfernen Sie sorgfältig jeglichen Staub oder Eisenfeilspäne, die sich im Werkzeug angesammelt haben. Sollten Sie Probleme mit dem Betrieb des Werkzeugs haben, konsultieren Sie eine Werkstatt.

VI. ZUBEHÖR

△VORSICHT:

Um Verletzungsgefahr vorzubeugen, verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren angegebenen Zweck.

Einsatzadapter (mitgeliefert)

• EY9HX403E

Bohrfutter (Sonderzubehör)

-EY9HX400E

Aufnahmekapazität:

Zylinderschaftbohrer für Holz und Metall von 1,5 bis 13 mm Durchmesser.

Das Bohrfutter nicht im "Schlagbohrmodus" (↑) gebrauchen. Die Verwendung im "Schlagbohrmodus" kann zu einem Bruch des Futters oder der Bohrer sowie zu Verletzungen führen.

Hammerfutter (Sonderzubehör)

-EY9HX401E

Eine Beton-, Holz- oder Metallbohrspitze mit einem Schaft von 2,5 bis 13 mm Durchmesser verwenden.

Bei der Verwendung von Bohrern für Holz und Metall damit die Maschine nicht auf "Schlagbohrmodus" (T) gestellt werden. Bohrer können brechen. Es besteht Verletzungsgefahr.

Um Näheres über diese Zubehörteile zu erfahren, wenden Sie sich bitte an Ihre örtliche Kundendienststelle.

VII. GEBRAUCHSEMPFEHLUNG

1. Wenn der Andruck auf die Maschine unzureichend ist, funktioniert das Gerät im Schlagbohrmodus eventuell nicht.

Dadurch soll verhindert werden, dass das Werkzeug im Schlagbohrmodus ohne Last läuft. Erhöhen Sie in diesem Fall den Andruck auf das Gerät.

Uben Sie bei der Arbeit stets ausreichende Andruckkraft aus.

1. Im Winter oder in anderen Situationen, wenn die Temperatur der Einheit niedrig ist (5°C oder niedriger), ist die Schlagkraft im Schlagbohrmodus in der Anfangsphase eventuell schwächer als normal.

Dies ist darauf zurückzuführen, dass das Fett bei niedrigen Temperaturen steifer wird, so dass sich die Reibung erhöht.

Sollte dies eintreten, betreiben Sie das Werkzeug etwa 30 Sekunden lang im Schlagbohrmodus ohne Last, und wiederholen Sie diesen Vorgang 3-mal. Dadurch wird die Schlagkraft wiederhergestellt.

VIII. TECHNISCHE DATEN

AKKU-BOHRHAMMER

Modell		EY7840	EY78A1
Motorspannung 14,4 V DC 14,4 V DC 18 V DC
Maximaler Bohrdurchmesser	Beton	Φ 16,5 mmFür Arbeiten, die mit einem Akku ausgeführrt werden können(Φ 12,5 mm - 16,5 mm)
	Stahl	Φ 13 mm
	Holz 18 mm	Φ
Leerlaufdrehzahl (RPM) 0~1000 rpm 0~1250 rpm
Schlagzahl Pro Minute (BPM) 3800 bpm 3800 bpm 4750 bpm
Gewicht(einschließlich Akku: EY 9L44)		2,45 kg 2,45 kg	-
Gewicht(einschließlich Akku: EY9L45)		2,45 kg 2,45 kg	-
Gewicht(einschließlich Akku: EY9L50)		-	-	2,6 Kg
Gewicht(einschließlich Akku: EY9L51)		-	-	2,6 Kg
Gesamtlänge		249 mm
Geräusche, Vibration		Siehe beiliegendes Blatt

RICHTLINIENTABELLE

Wählen Sie das Drehmoment zum Anziehen von Schrauben mit dem Kupplungsring. - Richtlinie für die Drehmomentwahl

Für entsprechende Anforderungen stehen vier Positionen in Abstufungen zu ca. 1 N·m (10 kgf-cm) zur Verfügung.

	Position	Drehmoment	Eignung je nach Material
			Beton		Block
			(A)	(B)	(A)	(B)
Anziehen von Schrauben	1 ca. 1,5 N·m (15 k gf-cm)				●
	2 ca. 2,5 N·m (25 k gf-cm)				●
	3 ca. 3,4 N·m (35 k gf-cm)	●	●			●
	4 ca. 4,4 N·m (45 k gf-cm)	●	●			●
	5 ca. 5,4 N·m (55 k gf-cm)		●
Bohren von Lächern	(Bohrer symbol) ca. 14,4 V: 12,5 N·m (127 kgf-cm)18 V: 13,5 N·m (138 kgf-cm)	Bohren von Lächern in Holz und Metall

(A) Zum Anziehen von Schrauben in Kunststoffdübeln, die eine Vorbohrung von 6,0 mm Durchmesser in Beton erfordern. (B) Zum direkten Anziehen von Schrauben in Beton (wie Topcon) mit Vorbohrung von 3,5 mm Durchmesser.

HINWEIS: Dies ist nur eine grobe Richtlinie. Das erforderliche Drehmoment ist je nach Form, Material und Anwendung der Schrauben unterschiedlich. Nehmen Sie die Einstellung gemäß der Arbeitsumgebung der Baustelle vor.

AKKU

Modell	EY9L41 EY9L42 EY9L44		EY9L45 EY9L50 EY9L51
Akku	Li-Ion-Akku
Nennspannung	14.4 V DC(3,6 V x 4 Zellen)	14.4 V DC(3,6 V x 8 Zellen)	18 V DC(3,6 V x 10 Zellen)

AKKU-LADEGERÄT

Modell	EY0L81
Nennleistung	Siehe Leistungsschild auf der Unterseite des Ladegerätes
Gewicht	0,93 kg
Ladezeit	EY9L41 EY9L42 EY9L44	EY9L45 EY9L50 EY9L51
	Nutzbar: 45 Min	Nutzbar: 30 Min	Nutzbar: 50 Min	Nutzbar: 65 Min	Nutzbar: 50 Min	Nutzbar: 65 Min
	Voll: 60 Min	Voll: 35 Min	Voll: 65 Min	Voll: 80 Min	Voll: 65 Min	Voll: 80 Min

Modell	EY0L82
Nennleistung	Siehe Leistungsschild auf der Unterseite des Ladegerätes
Gewicht	0,93 kg
Ladezeit	EY9L41 EY9L42 EY9L44	EY9L45 EY9L50 EY9L51
	Nutzbar:35 Min	Nutzbar:30 Min	Nutzbar:40 Min	Nutzbar:50 Min	Nutzbar:40 Min	Nutzbar:55 Min
	Voll:50 Min	Voll:35 Min	Voll:55 Min	Voll:60 Min	Voll:55 Min	Voll:70 Min

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angeboten werden.

Bitte nehmen Sie auf den neuesten Generalkatalog Bezug.

HINWEIS: Name und Adresse des Händlers entnehmen Sie bitte der beiliegenden Garantiekarte.

VIII. TECHNISCHE DATEN

BASISMASCHINE

Model		EY7840 EY78A1
Motorvoltage		14,4 V DC 14,4	V DC 18 V DC
Maximale boardiameter	Beton	Φ 16,5 mm Voor werk dat voltooid kan worden met=eén accu (φ 12,5 mm - 16,5 mm)
	Staal	Φ 13 mm
	Hout	Φ 18 mm
Onbelast toerental (TPM)		0~1000 rpm 0		~1250 rpm
Aantal kloppen per minuut (KPM)		3800 bpm 3800	bpm 4750 bpm
Gewicht (met accu: EY9L44)		2,45 kg 2,45 kg		-
Gewicht (met accu: EY9L45)		2,45 kg 2,45 kg		-
Gewicht (met accu: EY9L50) --				2,6 Kg
Gewicht (met accu: EY9L51) --				2,6 Kg
Totale lenghte		249 mm
Geluid, Trillingen Zie het ingeslooten sheet

RICHTLINIENTABELLE

Funktionen sind aktiviert

II. ZUSÄTZLICHE SICHERHEITSREGELN
