Produkttype	Trådløs slagbor
Merke	Panasonic
Modell	EY7840
Merkespenning	14,4 V DC
Batteritype	Li-ion (kompatibel med EY9L41/42/44/45)
Tomgangshastighet	0 - 1000 o/min
Slagfrekvens	3800 slag/min
Maks. borediameter (betong)	16,5 mm
Maks. borediameter (stål)	13 mm
Maks. borediameter (tre)	18 mm
Maks. tiltrekkingsmoment (boring)	12,5 Nm
Justerbar clutch	5 nivåer + borestilling
Vekt (med batteri)	2,45 kg
Total lengde	249 mm
Belysning	Innebygd LED
Beskyttelse	Overoppheting motor/batteri, overutlading
Tiltenkt bruk	Boring i betong, tre, metall og skruing
Inkluderte tilbehør	Boradapter, håndleddsstropp
Valgfritt tilbehør	Borkakser (EY9HX400E), slagborkakser (EY9HX401E), støvsuger (EY9X005E)
Rengjøring	Myk, tørr klut
Ladetemperatur	0°C til 40°C
Ladetid (typisk)	30 til 80 minutter avhengig av batteri

Ofte stilte spørsmål - EY7840 PANASONIC

Hvordan setter jeg inn batteriet i Panasonic EY7840 drillen?

Still inn justeringsmerkene på batteriet og verktøyhuset, skyv deretter batteriet inn til det låser seg på plass. Den røde indikatoren skal forsvinne.

Hvordan endrer jeg rotasjonsmodus (kun boring eller slagboring)?

Bruk velgerspaken på toppen av verktøyet. Stilling ↑ for rotasjon med slag, stilling ♀ for kun rotasjon. Stopp motoren helt før du endrer modus.

Hvorfor stopper drillen plutselig under bruk?

Dette kan skyldes overoppheting av motor eller batteri. Termisk beskyttelse aktiveres og overopphetingsindikatoren lyser eller blinker. La verktøyet avkjøles i minst 30 minutter før du bruker det igjen.

Hvordan rengjør jeg drillen?

Bruk en myk, tørr klut til å tørke av enheten. Bruk aldri fuktig klut, løsemidler, bensin eller andre flyktige løsemidler.

Hvilket batteri kan jeg bruke med modell EY7840?

Bruk kun Panasonic Li-ion-batterier designet for dette verktøyet, som modellene EY9L41, EY9L42, EY9L44 eller EY9L45. Bruk av andre batterier kan utgjøre en risiko.

Hvordan justerer jeg tiltrekkingsmomentet?

Drei clutchens stillingsring til et av de 5 nivåene (1 til 5) eller til borestilling (bor-merket). Test først på en prøve for å velge riktig innstilling.

Hva gjør jeg hvis batteriindikatoren for lavt batteri blinker?

Batteriindikatoren for lavt batteri blinker når batteriet er nesten utladet eller overutladingsbeskyttelsen er aktivert. Lad batteriet umiddelbart med den medfølgende laderen.

Hvordan bruker jeg sikkerhetsstroppen?

Før stroppen gjennom stroppholderne, juster lengden med spennene, og plasser skulderputen over skulderen. Kontroller at stroppen er sikkert festet til verktøyet før bruk.

Hvilket tilbehør er tilgjengelig for EY7840?

Valgfritt tilbehør inkluderer borkakser (EY9HX400E), slagborkakser (EY9HX401E) og støvsuger (EY9X005E). Boradapter er inkludert.

Hvordan oppbevarer jeg verktøyet etter bruk?

Sett frem/bak-velgerspaken i midtstilling (låst). Ta ut batteriet og sett beskyttelsesdekselet på kontaktene. Oppbevar på et tørt og støvfritt sted.

BRUKSANVISNING EY7840 PANASONIC

Ikke glem å bruke batteripakkedekselet

• Når batteripakken ikke er i bruk, legg batteriet på et sted der fremmedlegemer som støv eller vann ikke forurenser batteripolene. Ikke glem å bruke batteripakkedekselet for å beskytte batteripolene.
• Ved oppladning av batteripakken, kontroller at polene på batteriladeren er fri for fremmedlegemer som støv eller vann. Rens polene før du lader opp batteripakken hvis du finner fremmedlegemer på polene. Batteripakkepolenes levetid kan bli påvirket av fremmedlegemer som støv eller vann mens de er i bruk. FORSIKTIG: For å beskytte motoren eller batteriet, pass på følgende når dette arbeidet utføres.
• Hvis motoren eller batteriet blir opphetet, vil beskyttelsesfunksjonen tre i funksjon og motoren eller batteriet slutter å virke. Varsellampen for overoppheting på kontrollpanelet vil lyse eller blinke når denne funksjonen er aktiv.

For trygg og sikker bruk

• Batteripakken skal installeres i henhold til en to-trinns sikkerhetsforanstaltning. Sørg for at batteripakken er korrekt installert i verktøyet før bruk.
• Når batteripakken er satt inn korrekt, lyser varsellampen for overoppheting (motor/batteri). Drillen roterer bit-en som normalt og gjør dette for å indikere at drillen fungerer på trygt og sikkert vis. Sett inn batteripakken i verktøyet inntil den røde etiketten forsvinner.

Käytä akkukantta

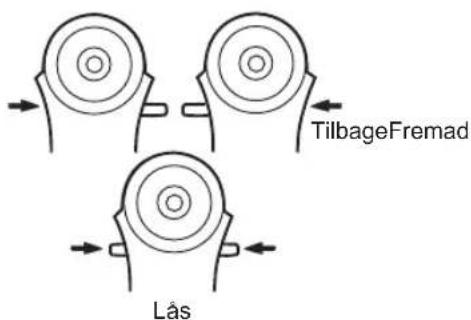

Grepet for forlengs/baklengs retning

Afmonter venligst, efter at borestøvet er fjernet fra borestøvsopsamleren.

Opbevaring

Opbevar støvsamleren i sammenpresset tilstand. Hvis den opbevares i sammenpresset tilstand, kan det være umuligt at rette den ud til oprindelig form.

[Batteripakning]

Levetiden for batteripakningens terminaler kan påvirkes af uvedkommende substanser, som for eksempel støv og vand etc., under brugen.

Pass på at støv og smuss ikke forurenser batteriterminalene og forårsaker kortslutning.

Batteripakningens levetid

Montering/demontering av batteri

Originale bruksanvisninger: Engelsk. Oversettelse av de originale bruksanvisningene: Andre språk.

I. TILSIKTET BRUK

Dette verktøyet er en slagdrill med hammerfunksjon for boring i betong. I tillegg har slagdrillen en "kun-boring"-funksjon uten bruk av hammeren. Denne funksjonen er egnet for boring og skruing.

Les heftet "Sikkerhetsinstruksjoner" samt følgende før du tar i bruk utstyret.

1) Bruk hørselvern. Støyeksponering kan føre til tap av hørsel. Bruk hjelpehåndtaket (støttehåndtaket) som følger med verktøyet. Tap av kontroll kan føre til personskade. 2) Hold kun på elektriske verktøys isolerte håndtak/gripeflater når du utfører en jobb der verktøyets kuttefunksjon kan komme i kontakt med skjulte elektriske anlegg/ledninger. Slik kontakt kan føre til at verktøyet leder strøm og gi brukeren farlige elektriske støt. 3) Bruk støvmaske hvis arbeidet forårsaker støv. 4) Dette verktøyet er alltid klart til bruk siden det ikke er avhengig av strømtilførsel fra et nettuttak. 5) Dersom bits/bor skulle bli sittende fast, må hovedbryteren umiddelbart slås av for å forhindre overbelastning som igjen kan skade batteriet eller motoren. Benytt reversmekanismen for å løsne fastsittende bits/bor.

6) Ikke betjen forover-/reversbryteren når hovedbryteren er i bruk. Batteriet vil utlades raskt og maskinen kan ta skade. 7) Bruk bare en tørr, myk klut for å tørke enheten. Ikke bruk en fuktig klut, tynner, bensin eller andre flytende løsninger for rengjøring. 8) Når verktøyet lagres eller bæres, skal forover-/reversbryteren settes i midtre (låst) posisjon. 9) Ikke belast verktøyet unødvendig ved å holde hovedbryteren halveis inntrykt (hastighetskontroll) slik at motoren stopper. Sikringskretsen vil tre i funksjon og kan forårsake at hastighetskontroll blir umuliggjort. Dersom dette skulle forekomme, løser du ut bryteren og trykker den inn igjen slik at verktøyet begynner å virke på vanlig måte. 10) Pass på at støv eller fremmedlegemer ikke kommer inn i enheten. 11) Ikke berør noen av verktøyets roterende deler slik at skader unngås.

12) Ikke bruk verktøyet i for lange tidsperioder av gangen. Ta pauser innimellom slik at verktøyet får sjansen til å avkjøle seg. Dermed unngår du at motoren overopphetes.

13) La ikke verktøyet falle ned på harde overflater. 14) La ikke verktøyet hvile på den delen av chucksen som er trykket ned. Bit-en kan da løsne fra chucksen, og dette kan forårsake skader.

Symbol	Betydning
V Volt
---	Likelstrøm
n°	Hastighet uten belastning
... min-1	Rotasjon eller pendelbevegelse per antall minutter
T	Rotasjon med slag
#	Kun rotasjon
#	For Å redusere faren for persorskader, på brukeren ha lest og forstättBruksanvisningen.
#	For kun brukinne i huset.

ADVARSEL!

• Ikke bruk andre enn Panasonic batteripakker som er laget for bruk med dette oppladbare verktøyet.
• Panasonic kan ikke ta ansvar for skader eller ulykker som skjer på grunn av bruk av gjenbrukte batteripakker eller falske batteripakker.
• Ikke kast batteripakken i åpne flammer eller utsett den for ekstrem varme.
• Ikke slå spiker eller tilsvarende inn i batteriet, utsett det for støt, ta det fra hverandre eller forsøk å modifisere det.
• Ikke la metallobjekter berøre polene på batteriet.
• Ikke frakt eller oppbevar batteripakken i samme beholder som spiker eller tilsvarende metallobjekter.
• Ikke lad opp batteriet i områder der det er høy temperatur, som for eksempel ved siden av åpne flammer eller i direkte sollys. Batteriet kan overopphetes, ta fyr, eller eksplodere.
• Ikke bruk andre enn den dedikerte laderen for å lade opp batteriet. Batteriet kan lekke, ta fyr, eller eksplodere.
• Etter at batteriet er tatt ut av verktøyet eller laden, må du alltid sette pakkedekselet på plass. Dersom det ikke gjøres, kan kontaktene kortsluttes, noe som medfører brannrisiko.
• Dersom batteripakkens ytelse er blitt forringet, skift den ut med en ny en. Fortsatt bruk av en defekt batteripakke kan føre til varmeutvikling, brann eller brudd på batteriet.

III. MONTERING

FORSIKTIG:

Hvis du bruker en større bit for mur- og betongboring enn den anbefalte, kan det forårsake skade på verktøyet.

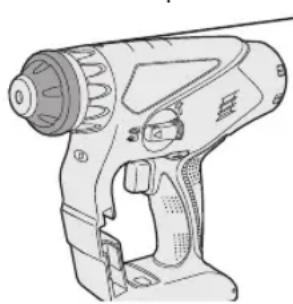

1. Innsette biten

1-1. Innsett en bit til monteringsåpningen, og vend den litt for å finne en koblet posisjon. 1-2. Ved koblet posisjon, trykkes biten inn så langt som mulig. Pass på at biten sitter fast ved å trekke i den.

SDS PLUS akseltype

2. Demontere biten

2-1. Trykk ned chucken og trekk i biten.

Bitholderen

Bruk bitholderen (O) og bit.

1. Ta ut bitholderen fra hovedenheten. 2. Trekk i bitholderen. ①
2. Sett inn biten. (1)
3. Kontroller at biten sitter fast ved å trekke i den litt.
4. Sett inn bitholderen i Bitholder-monteringsåpningen og vri den litt for å finne riktig posisjon.
5. Ved riktig posisjon, trykk biten inn så langt som mulig. Bitholder

Pass på at biten sitter fast ved å trekke i den.

Montere eller demontere batteripakken

1. For å koble til batteripakken:

Still opprettingsmerkene og monter batteripakken.

• Skyv batteripakken inn til den sitter på plass.

Opprettingsmerkene

1. For å fjerne batteripakken:

Trykk på knappen fra forsiden for å løse ut batteripakken.

IV. BETJENING

Pass på at spaken settes i midtposisjonen etter bruk. - Betjen forover/revers-bryter etter at motorrotasjonen stopper helt opp.

Slag/bor-omskifter

MERK: Betjen modusskiften etter at motorrotasjonen stopper helt opp.

Posisjon for koplingsspak	Virkemåte Anvendelse
	Rotasjon med slag
	Kun rotasjon

Stille inn stramningsmomentet

Innstill dreiemomentet til en av de fem koblingsposisjonene eller til *-posisjonen.

FORSIKTIG:

Test innstillingen for det aktuelle arbeidet det gjøres.

Still skalaen inn på dette merket (

Trinnløs hovedbryter

Trykk forsiktig på bryteren slik at driften roterer langsomt når boret settes mot det som skal bli hullets senter. Øk farten ved å trykke bryteren inn.

FORSIKTIG:

Når verktøyet betjenes med bryteren kan det være en kort forsinkelse før rotasjon starter. Dette signaliserer ikke en feil.

Denne forsinkelsen oppstår når verktøyets kretssystem starter opp når bryteren trykkes inn første gang etter installering av en ny batteripakke eller etter at verktøyet ikke er brukt på minst 1 minutt (eller minst 5 minutter når LED er på). Rotasjon vil starte uten forsinkelse under andre gangs og etterfølgende bruk.

Kontrollpanel

(1) LED-lys

Forbruk av LED-lys, skru alltid av strømbryteren en gang.

Trykk på LED-lysets på/av-knapp.

Lyset bruker svært lite strøm, og påvirker i liten grad verktøyets ytelse eller batterikapasiteten.

FORSIKTIG:

• Det innebygde LED-lyset er laget for midlertidig belysning av små arbeidsområder.
• Ikke bruk det som en erstatning for vanlig lommelykt, da det ikke gir tilstrekkelig lys.
• LED-lampen slår seg av når verktøyet ikke har vært i bruk i 5 minutter.

Forsiktig: IKKE SE INN I LYSSTRÅLEN. Bruk av kontroller eller justeringer eller utføring av prosedyrer andre enn de som er spesifisert her, kan føre til skadelig eksponering for kortbølgeenergi.

Viser at arbeidet ble avbrutt på grunn av overoppheting av batteriet.

For å beskytte motoren eller batteriet, pass på følgende når dette arbeidet utføres.

• Hvis motoren eller batteriet blir overopphetet, vil beskyttelsesfunksjonen tre i funksjon og motoren eller batteriet slutter å virke. Varsellampen for overoppheting på kontrollpanelet vil lyse eller blinke når denne funksjonen er aktiv.
• Dersom beskyttelsesfunksjonen mot overoppheting blir aktivert, må verktøyet få tid til avkjøling (minst 30 minutter). Når varsellampen har slukket, er verktøyet klart til bruk igjen.
• Unngå å bruke verktøyet slik at beskyttelsesfunksjonen mot overoppheting aktiveres gjentatte ganger.
• Hvis verktøyet brukes kontinuerlig under forhold med stor belastning eller om det brukes under forhold med høy temperatur (f.eks. om sommeren), kan beskyttelsesfunksjonen mot overoppheting aktiveres gjentatte ganger.
• Hvis verktøyet brukes kontinuerlig under forhold med lav temperatur (f.eks. om vinteren) eller om det ofte stopper under bruk, kan det skyldes at beskyttelsesfunksjonen mot overoppheting ikke aktiveres.
• Ytelsen til EY9L42 svekkes betraktelig ved 10 °C og lavere temperatur på grunn av driftsforholdene og andre faktorer.
• Temperaturen må være mellom 0 °C (32 °F) og 40 °C (104 °F). Dersom du forsøker å bruke batteripakken når batteritemperaturen er under 0 °C (32 °F), kan det være at verktøyet ikke fungerer skikkelig.
• Bruk laderen ved temperaturer på mellom 0 °C og 40 °C, og lad batteriet ved en temperatur som tilsvarer temperaturen i selve batteriet. (Det skal ikke være en høyere temperaturforskjell enn 15 °C mellom temperaturen i batteriet og temperaturen på stedet hvor ladingen foretas.)

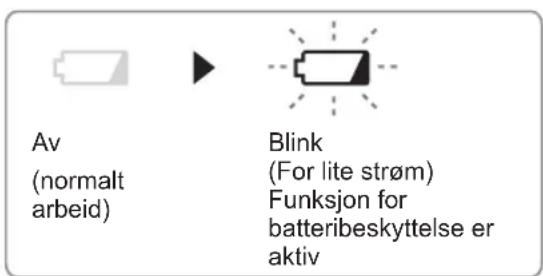

(3) Varsellampe for at batteriet er for lavt

Fullstendig utladning av Li-ion-batteri reduserer dets levetid oppsiktsvekkende. Derfor er batteribeskyttelsesfunksjonen innebygd i verktøyet for å hindre fullstendig utlading av batteripakken.

• Funksjonen for batteribeskyttelse kommer i funksjon like før batteriet blir helt tomt, og varsellampen begynner å blinke.
• Dersom varsellampen for lavt batteri blinker, skal batteripakken lades opp umiddelbart.
• Om verktøyet er startet med for lite gjenværende batterikraft kan det stanse uten at varsellampen for lavt batteri blinker først. Dette angir at det er for lite strøm igjen til å bruke verktøyet og at batteriet må lades før mer bruk.
• Om verktøyet under bruk utsettes for en plutselig belastning som får motoren til å låse seg, kan sensoren for forhindring av overbelastning løses ut og varsellampen for lavt batteri blinker. Lampen stopper å blinke når du fjerner årsaken til opphenget og slår bryteren av og på.

• Batteribeskyttelsesfunksjonen kan bli aktivert når motoren plutselig utsettes for høy belastning, selv om batteriet har tilstrekkelig strøm. I dette tilfellet vil både varsellampen for lavt batteri og LED-lyset blinke. (EY78A1)
• Om både varsellampen for lavt batteri og LED-lyset blinker, reduser kraften som du belaster driveren med, eller hvis du bruker drill, juster hastigheten til en lavere innstilling. (EY78A1)

Montere skulderbelte

FORSIKTIG:

• Monter skulderbeltet til verktøyets hoveddel og juster lengden på beltet før det tas i bruk.
• Kontroller beltets tilstand og ikke bruk det hvis det er skadet. Det kan forårsake skade på personer og utstyr dersom maskinen faller ned som følge av et dårlig montert skulderbelte.
• Ta på deg skulderbeltet på en forsvarlig måte.

Det kan forårsake skade på personer og utstyr dersom maskinen faller ned.

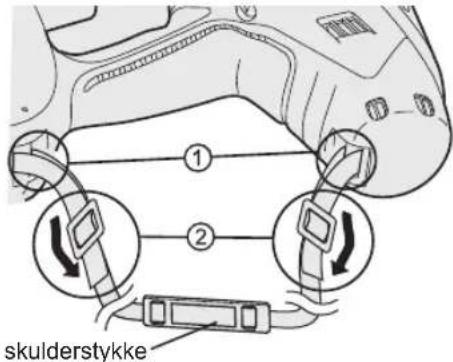

1. Pass på at beltet er tredd gjennom belteholderen. (1) 2. Pass på at beltet er tredd gjennom spennene og lengden er justert. (2)

Lengden på beltet kan justeres etter personen som bruker det. - Juster posisjonen av skulderstykket til skulderen. - Trekk i beltet for å sikre deg om at det er spent fast på verktøyets hoveddel.

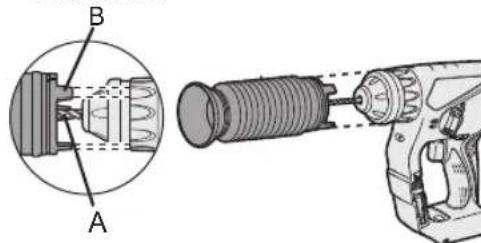

Støvoppsamlingskopp (EY9X005E) (Tilgjengelig som mulig tilleggsutstyr)

• Borkronen med diameter 20 mm og over kan ikke skyves inn gjennom støvoppsamlingskoppen.
• Bruk ikke dette verktøyet til skjæring av annet enn betong, mørtel og andre keramiske materialer. Dersom det brukes til å skjære metaller, kan støvoppsamlingskoppen bli skadet av varmen fra metallspon.
• Ikke bruk dette verktøyet med borbits som er kortere enn 130 mm i lengde.
• Sett inn en borbit.
• Skyv boret gjennom A og fest koppen på B ved å tilpasse den til formen på koblingshåndtaket.

Bruk

Bruk støvoppsamlingskoppen tett inntil veggoverflaten under bruk.

Fjerne

Hold i festet på støvoppsamlingskoppen for å fjerne den.

Enheten kobles fra etter at støv i støvoppsamlingskoppen er fjernet.

Lagring

Ikke lagre støvoppsamlingskoppen i komprimert posisjon. Dette kan føre til at det blir umulig å få den tilbake til originalformen.

[Batteripakke]

For riktig bruk av batteripakken

• Oppbevar batteriet etter bruk uten å lade opp for å sikre lengre levetid.
• Ved oppladning av batteripakken, kontroller at polene på batteriladeren er fri for fremmedlegemer som støv eller vann. Rens polene før du lader opp batteripakken hvis du finner fremmedlegemer på polene.

Batteripakkepolenes levetid kan bli påvirket av fremmedlegemer som støv eller vann mens de er i bruk.

Når du ikke bruker batteripakken, skal den oppbevares borte fra metallgjenstander som binders, mynter, nøkler, spiker, skruer osv., fordi de kan ha en elektrisk forbindelse med batteripakken. Kortslutningen kan forårsake gnister, forbrenning eller brann. - Forsikre deg om at arbeidsrommet er godt ventilert under bruk av batteripakken. Når du fjerner batteripakken fra verktøyet, skal batteripakkedekselet lukkes for å hindre at batteripolene blir forurenset av støv eller skitt, noe som kan føre til kortslutning.

Oppbevaring av batteriet

Oppladbare batterier har en begrenset levetid. Hvis brukstiden er uvanlig kort selv etter en korrekt opplading, bør batteriet byttes ut med et nytt.

Resirkulering av batteri

LEGG MERKE TIL:

For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent sted hvis et slikt finnes i ditt land.

[Batterilader]

Lading

FORSIKTIG

• Dersom temperaturen til batteripakken faller til under -10°C ( 14°F ), vil oppladingen stanse automatisk for å forhindre forringelse av batteriet.
• Temperaturen må være mellom 0°C (32°F) og 40°C (104°F).

Dersom du forsøker å bruke batteripakken når batteritemperaturen er under 0°C (32°F), kan det være at verktøyet ikke fungerer skikkelig.

• Bruk laderen ved temperaturer på mellom 0°C og 40°C, og lad batteriet ved en temperatur som tilsvarer temperaturen i selve batteriet. (Det skal ikke være en høyere temperaturforskjell enn 15° C mellom temperaturen i batteriet og temperaturen på stedet hvor ladingen foretas.)
• Ved opplading av et kaldt batteri (under 0°C (32°F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur. Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre.
• Ikke stikk fingrene inn i kontakthullet når du holder laderen eller under andre omstendigheter.

FORSIKTIG:

For å forhindre brann eller skade på laderen,

1. Laderen tilkobles nettstrøm.

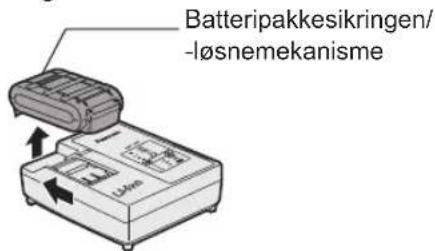

2. Sett batteriet i laderen. Trykk helt ned.
3. Oppstill opprettingsmerkene og sett batteriet i dokken på laderen.
4. Skyv batteriet forover i retning som pilen viser.

1. Under lading lyser ladelampen hele tiden.

Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre overlading.

Lading vil ikke skje hvis batteriet er for varmt (for eksempel som rett etter ekstremt tunge belastninger). Den oransjegule ventelampen vil fortsette å blinke inntil batteriet er avkjølt.

Lading vil da gjenopptas automatisk.

1. Ladelampen (grønn) vil blinke sakte inntil batteriet er ladet opp ca. 80%.
2. Når ladingen er ferdig, slår den grønne ladelampen seg av.
3. Dersom temperaturen på batteripakken er 0°C eller under, tar det lengre tid å lade batteriet helt opp enn vanlig. Sylinderbatteriet er ladet helt opp, ville det gi ca. 50% av ytelsen som er oppladet ved normal arbeidstemperatur.
4. Ta kontakt med en autorisert forhandler dersom ladelampen (grønn) ikke slår seg av.
5. Når du setter en ferdigoppladet batteripakke i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter slår den grønne ladelampen seg av.

1. Fjern batteripakken mens utløserknappen for batteripakken er oppe.

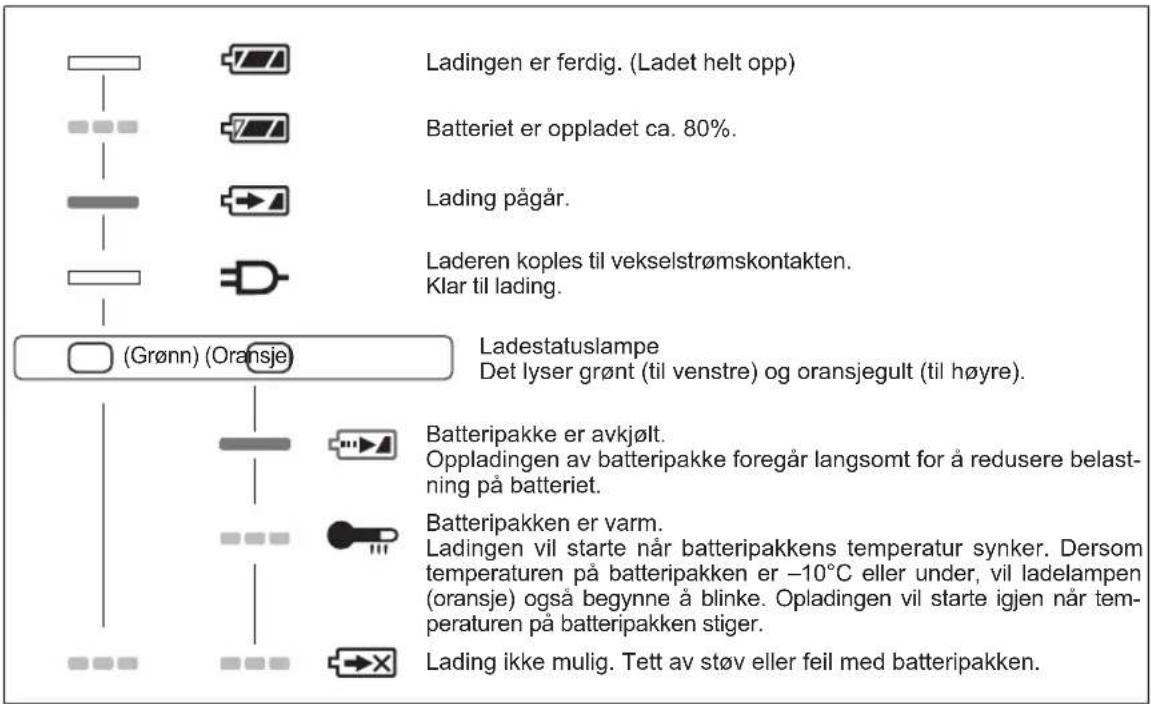

LAMPEINDIKATORER

Slått av

Slått på

Blinker

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier

For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC.

Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.

For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

(Informasjon om håndtering i land utenfor EU)

Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.

Merknader for batterisymbol (to nederste symbol-eksempler):

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer du kravet satt av direktivet for det kjemikaliet det gjelder.

V. VEDLIKEHOLD

• Bruk bare en tørr, myk klut for å tørke enheten. Ikke bruk en fuktig klut, tynner, bensin eller andre flytende løsninger for rengjøring.
• Hvis verktøyets eller batteripakkens innside skulle komme i kontakt med vann, la det renne av og la det tørke så fort som mulig. Fjern forsiktig all støv eller jernfilspon som samler seg inne i verktøyet. Hvis du skulle ha problemer med betjeningen av verktøyet, rådspør et reparasjonsverksted.

VI. TILBEHØR

FORSIKTIG:

For å unngå fare for personskade, benytt tilbehøret for de hensiktene som det er laget for.

Bitholderen (medfølger)

• EY9HX403E

Drillchuck (Valgfritt tilbehør)

• EY9HX400E

Brukes ved boring med bit for tre eller metall med mellomstykke på 1,5 mm til 13 mm i diameter.

Hammerchuck (valgfritt tilbehør)

• EY9HX401E

Brukes ved boring med bit for betong, tre eller metall med rett mellomstykke på 2,5 mm til 13 mm i diameter.

Bruk ikke drill-chuck-en i "boring med bit for tre eller metall med hammerfunksjon" ( ). Slik bruk kan føre til at bit-en ødelegges og kan forårsake skade.

Hvis man trenger hjelp for nærmere detaljer angående disse tilbehørene, ta kontakt med Deres servicesenter.

VII. BRUKSFORSLAG

1. Hvis kraften som trykker ned på biten ikke er sterk nok, vil ikke verktøyet kunne slå i hamringsstilling.

Dette er for å hindre at verktøyet arbeider i hamringsstilling med ingen belastning. Trykk ned hardere på biten slik at verktøyet arbeider som det skal. Vær alltid sikker på at verktøyet skal gis nok krefter.

1. Om vinteren og i situasjoner der temperaturen på verktøyet blir for lav (5°C eller lavere), ville slagkraften i hamringsstilling være svakere enn vanlig i begynnelsen.

Dette er fordi smørefettet blir stivere i lavere temperaturer og friksjonen øker.

Hvis det skulle skje, la verktøyet operere med ingen belastning i hamringsstilling i 30 sekunder, og gjenta dette 3 ganger. Dette vil ta tilbake slagkraften.

VIII. SPESIFIKASJONER

HOVEDENHET

Modell		EY7840 EY78A1
Motorspenning		14,4 V likestrøm 14,4 V likestrøm 18 V likestrøm
Største bord diameter	Betong	Φ 16,5 mmFor arbeidet som kan ferdiggjores med en batteripakke(φ 12,5 mm - 16,5 mm)
	Stål	Φ 13 mm
	Tre	Φ 18 mm
Omdreininger (RPM)		0~1000 rpm 0		~1250 rpm
Slaghastinghet (BPM)		3800 bpm 3800	bpm 4750 bpm
Vekt (med batteripakke: EY9L44)		2,45 kg 2,45 kg		-
Vekt (med batteripakke: EY9L45)		2,45 kg 2,45 kg		-
Vekt (med batteripakke: EY9L50)		-		2,6 Kg
Vekt (med batteripakke: EY9L51)		-		2,6 Kg
Total lenghte		249 mm
Støy, Vibrasjon Se det vedlagte		arket

VEILEDNINGSTABELL

• Velg riktig moment for skruing ved hjelp av momentergen. Veiledning for valg av dreiemoment

Avhengig av arbeidets innhold, kan innstillingen gjøres i fem nivåer med hver ca. 1 N·m (10 kgf-cm) økning.

	Innstilling D	Rieemoment	Veiledning etter materialer
			Betong Murstein
			(A)	(B)	(A)	(B)
Skruing	1	Ca. 1,5 N·m (15 kgf-cm)			●
	2	Ca. 2,5 N·m (25 kgf-cm)			●
	3	Ca. 3,4 N·m (35 kgf-cm)	●	●		●
	4	Ca. 4,4 N·m (45 kgf-cm)	●	●		●
	5	Ca. 5,4 N·m (55 kgf-cm)		●
Boring	(Boremerke)	Ca. 14,4 V: 12,5 N·m (127 kgf-cm) 18 V: 13,5 N·m (138 kgf-cm)	Bore hull i tre og metall

(A) For festing av skruer i plastplugg kreves et forhåndshull med dia. 6,0 mm i betongen. (B) For direktefesting av skruer i betong (f.eks. "topcon") kreves et forhåndshull med dia. 3,5 mm.

MERK: Tabellen er en grov veiledning. Riktig dreiemoment avhenger av skruen og materialet.

Velg dreiemoment etter arbeidets art.

BATTERIPAKKE

Model EY9L41 EY9L42	EY9L44 EY9L45 EY9L50	EY9L51
Batterilagring Li-ion-Batteri
Batterispensing	14,4 V likestrøm(3,6 V x 4 celler)	14,4 V likestrøm(3,6 V x 8 celler)		18 V likestrøm(3,6 V x 10 celler)

BATTERILADER

Modell EY0L81
Merkedata Se merkeplaten på bunnen av laderen
Vekt 0,93 kg
Ladetid	EY9L41 E	Y9L42 EY9L	44 EY9L45 E	Y9L50 EY9L	51
	Brukbar:45 min	Brukbar:30 min	Brukbar:50 min	Brukbar:65 min	Brukbar:50 min	Brukbar:65 min
	Fullt ladet:60 min	Fullt ladet:35 min	Fullt ladet:65 min	Fullt ladet:80 min	Fullt ladet:65 min	Fullt ladet:80 min
Modell EY0L82
Merkedata Se merkeplaten på bunnen av laderen
Vekt 0,93 kg
Ladetid	EY9L41 E	Y9L42 EY9L	44 EY9L45 E	Y9L50 EY9L	51
Brukbar:35 min	Brukbar:30 min	Brukbar:40 min	Brukbar:50 min	Brukbar:40 min	Brukbar:50 min	Brukbar:55 min
	Fullt ladet:50 min	Fullt ladet:35 min	Fullt ladet:55 min	Fullt ladet:60 min	Fullt ladet:55 min	Fullt ladet:70 min

MERK: Modell- og tilbehør-utvalg kan variere fra land til land.

Ikke alle varianter som er vist her selges i Norge. Se den nyeste hovedkatalog.

MERK: Forhandlerens navn og adresse står på det vedlagte garantibeviset.
