EY7840 - Borrmaskin PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Sladdlös slagborrmaskin
Märke	Panasonic
Modell	EY7840
Märkspänning	14,4 V DC
Batterityp	Li-jon (kompatibel med EY9L41/42/44/45)
Tomgångsvarvtal	0 - 1000 varv/min
Slagfrekvens	3800 slag/min
Max borrdiameter (betong)	16,5 mm
Max borrdiameter (stål)	13 mm
Max borrdiameter (trä)	18 mm
Max åtdragningsmoment (borrning)	12,5 Nm
Justerbart koppling	5 lägen + borrläge
Vikt (med batteri)	2,45 kg
Total längd	249 mm
Belysning	Inbyggd LED
Skydd	Överhettning motor/batteri, överdriven urladdning
Avsedd användning	Borrning i betong, trä, metall och skruvdragning
Ingående tillbehör	Borrspindeladapter, handledsrem
Valfria tillbehör	Borrchuck (EY9HX400E), slagchuck (EY9HX401E), dammuppsamlare (EY9X005E)
Rengöring	Mjuk, torr trasa
Laddningstemperatur	0°C till 40°C
Laddningstid (typisk)	30 till 80 minuter beroende på batteri

Vanliga frågor - EY7840 PANASONIC

Hur sätter man i batteriet i Panasonic EY7840 slagborrmaskin?

Rikta in märkena på batteriet och verktygets kropp, skjut sedan in batteriet tills det låses på plats. Den röda indikatorn måste försvinna.

Hur ändrar man rotationsläge (endast borrning eller slagborrning)?

Använd väljarspaken på ovansidan av verktyget. Läge ↑ för rotation med slag, läge ♀ för endast rotation. Stanna motorn helt innan du ändrar läge.

Varför stannar min slagborrmaskin plötsligt under användning?

Det kan bero på överhettning av motorn eller batteriet. Värmeavstängningen aktiveras och överhettningsindikatorn tänds eller blinkar. Låt verktyget svalna i minst 30 minuter innan du använder det igen.

Hur rengör man slagborrmaskinen?

Använd en mjuk, torr trasa för att torka av enheten. Använd aldrig fuktig trasa, lösningsmedel, bensin eller andra lösningsmedel.

Vilket batteri kan jag använda med modell EY7840?

Använd endast avsedda Panasonic Li-jon batterier för detta verktyg, som modellerna EY9L41, EY9L42, EY9L44 eller EY9L45. Användning av andra batterier kan utgöra en risk.

Hur ställer man in åtdragningsmomentet?

Vrid inställningsringen på kopplingen till ett av de 5 lägena (från 1 till 5) eller till borrläge (borrmärke). Testa först på ett prov för att välja rätt inställning.

Vad gör jag om batterivarningslampan blinkar?

Batterivarningslampan blinkar när batteriet är nästan urladdat eller när skyddet mot överdriven urladdning aktiverats. Ladda batteriet omedelbart med avsedd laddare.

Hur använder man säkerhetsremmen?

Trä remmen genom remhållarna, justera längden med spännena, placera sedan axelbandet över axeln. Kontrollera att remmen är ordentligt fastsatt i verktyget före användning.

Vilka tillbehör finns till EY7840?

Valfria tillbehör inkluderar borrchuck (EY9HX400E), slagchuck (EY9HX401E) och dammsamlare (EY9X005E). Borrspindeladaptern medföljer.

Hur förvarar man verktyget efter användning?

Ställ fram/back-omkopplaren i mittläge (låst). Ta bort batteriet och sätt tillbaka skyddslocket över polerna. Förvara på en torr plats skyddad från damm.

BRUKSANVISNING EY7840 PANASONIC

Se till att använda batteriskyddet.

• När batteriet inte används ska det förvaras på ett sätt som gör att främmande ämnen, såsom damm eller vatten, inte kan hamna på batteripolerna. Var noga med att skydda batteripolerna genom att sätta på batteriskyddet.
• Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne återfinns på polerna. Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten.

VIKTIGT: För att skydda motorn och batteriet, ska du komma ihåg följande vid denna användning.

• Om motorn eller batteriet överhettas, aktiveras skyddsfunktionen och då slutar motorn eller batteriet att fungera. Varningslampan för överhettning på kontrollpanelen lyser eller blinkar när denna funktion har aktiverats.

För säker användning

• Batteriet ska monteras genom att vidta två säkerhetsåtgärder.

Kontrollera att batteriet är ordentligt monterat på verktyget före användning.

• När batteriet inte är ordentligt monterat kommer varningslamporna för överhettning och svagt batteri att blinka och borrspetsen roterar inte, vilket talar om att maskinen inte är säker även om en brytare aktiveras. För in batteriet i verktyget tills du inte längre kan se den röda dekalen.

N

Originalanvisningar: Engelska. Översättning av originalanvisningarna: Andra språk.

I. AVSEDD ANVÄNDNING

Verktyget är en slagborr för borrning i betong. Verktyget har dessutom ett läge för enbart rotation utan slagborrning. Det är lämpligt för borrning och åtdragning av skruvar.

Läs "Säkerhetsföreskrifterna" och följande text innan användning.

II. YTTERLIGARE SÄKERHETSREGLER

1) Bär hörselskydd. Buller kan leda till hörselskador. Använd extrahandtaget som följer med verktyget. Förlorad kontroll kan orsaka personskada. 2) Håll i de isolerade ytorna på verktyget när arbeten utförs där skärdonet kan komma i kontakt med dolda ledningar. Om det kommer i kontakt med en strömförande ledning kommer de oisolerade metallytorna på verktyget att bli strömförande vilket kan ge användaren en elektrisk stöt. 3) Bär vid behov ansiktsmask eller munskydd, om arbetet är dammigt. 4) Tänk på att maskinen alltid är användningsklar, eftersom den inte behöver kopplas in i ett vägguttag. 5) Om borstkaret fastnar så slå omedelbart ifrån huvudströmbrytaren för att förhindra överbelastning som kan orsaka skador på batteripaketet eller på motorn. Kör maskinen baklänges för att lossa borstkaret som fastnat.

6) Ändra INTE riktningsomkopplaren när huvudströmmen är påslagen. Detta laddar ur batteriet väldigt snabbt och kan orsaka skador på enheten. 7) Använd endast en torr, mjuk trasa till att torka borrmaskinen med. Använd inte en fuktig trasa, thinner, bensin eller någon annan flyktig lösning vid rengöring. 8) Vid förvaring eller flyttning av verktyget ska riktningsomkopplaren ställas i mittläget (spärrläget). 9) Ansträng inte maskinen genom att hålla hastighetskontrollsavtryckaren halvvägs intryckt (hastighetskontroll-läget) så att motorn stannar. Då aktiveras en skyddskrets vilket kan göra att hastighetskontrollen inte fungerar. Släpp i så fall upp hastighetskontrollsavtryckaren, och tryck sedan in den igen och fortsätt på vanligt sätt.

10) Var försiktig så att det inte kommer in damm i chucken. 11) Rör inte vid de roterande delarna. Det kan leda till olyckor. 12) Använd inte maskinen för länge i taget. Gör ett avbrott då och då så att inte motortemperaturen blir för hög. 13) Undvik att tappa maskinen i golvet. 14) Placera inte verktyget så att chucken trycks in. Borrspetsen kan lossna från chucken och trilla ut när chucken trycks in. Det kan leda till personskador.

Tecken	Betydelse
V Volt
---	Likström
n₀	Tomgangsvarvthal
... min-1	Varv eller slag per minut
↑	Slagborr
♀	Vanlig borr
♂	Für att minska risiken für skadormxste användarenläsa och Förstå braksan-visningen.
	Endast für inomhusbruk.

VARNING!

• Använd inget annat batteri än det laddningsbara Panasonic-batteri som är avsett för detta verktyg.
• Panasonic påtar sig inget ansvar för eventuella skador eller olyckor orsakade av användningen av ett återvunnet batteri eller ett oäkta batteri.
• Kasta inte det laddningsbara batteriet i eld och utsätt det inte på annat sätt för hög värme.
• För inte in en spik eller dylikt i det laddningsbara batteriet, utsätt det inte för stötar och försök inte ta isär eller modifiera det.
• Låt inget metallföremål komma i kontakt med anslutningskontakterna på det laddningsbara batteriet.
• Bär eller förvara inte det laddningsbara batteriet tillsammans med spikar eller liknande metallföremål.
• Ladda inte batteriet på en alltför varm plats, såsom nära en eldstad eller i solen. Det kan leda till att batteriet överhettas, fattar eld eller exploderar.
• Använd endast den särskilt avsedda laddaren för att ladda batteriet. Annars kan batteriet börja läcka, överhettas eller explodera. Sätt alltid på batteriskyddet efter att det laddningsbara batteriet har demonterats från verktyget eller laddaren. Annars kan batterikontakterna kortslutas, vilket medför risk för eldsvåda.
• Byt ut batteriet mot ett nytt efter att batteriet försämrats märkbart. Fortsatt användning av ett skadat batteri kan resultera i värmealstring, antändning eller batterihaveri.

III. MONTERING

VIKTIGT:

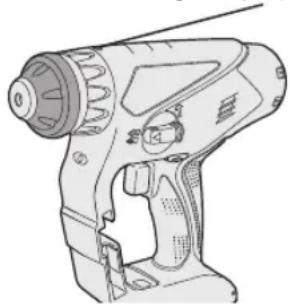

Användning av en större betongborrspets än vad som rekommenderas kan orsaka skada på verktyget.

1. Hur en borrspets sätts fast

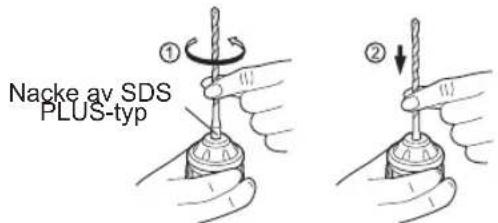

1-1. Skjut in en borrspets i monteringshålet och vrid runt den något för att hitta ett ihakat läge. 1-2. Tryck in borrspetsen så långt det går i det ihakade läget. Dra i borrspetsen för att kontrollera att den sitter fast ordentligt.

2. Hur en borrspets tas loss

2-1. Tryck in chucken och dra i borrspetsen.

Verktygsspetsadapter

Använd en verktygsspetsadapter (O) och en lämplig verktygsspets.

1. Ta loss verktygsspetsadaptern från dess hållare på borrmaskinen.
2. Dra i bitshållaren. (1)
3. Skjut in verktygsspetsen. (2)
4. Kontrollera att verktygsspetsen har skjutits in ordentligt genom att dra lätt i den.
5. Skjut in verktygsspetsadaptern i monteringshålet och vrid runt den tills den kommer i ett ihakat läge.
6. Tryck in verktygsspetsadaptern så långt det går i det ihakade läget.
7. Dra lätt i verktygsspetsadaptern för att kontrollera att den inte är lös.

1. För att sätta fast batteriet:

Placera anpassningsmärkena mot varandra och sätt fast batteriet.

• Skjut batteriet bakåt tills det hakar fast i korrekt läge.

Anpassningsmärken

1. För att ta loss batteriet:

Dra knappen från framsidan för att frigöra batteriet.

IV. DRIFT

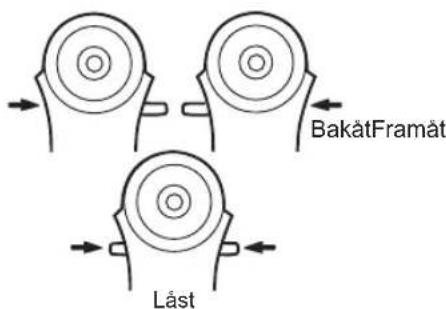

Riktningsomkopplare

Var noga med att ställa spaken i mittläget efter användningen. Ställ om rotationsriktningsomkopplaren först efter motorn har stannat helt.

Omkopplare mellan slagborr/vanlig borr

OBSERVERA:

Ändra inte något läge förrän motorn har stannat helt.

Omkoppläre	Driftfunktion	Tillämpning
	Rotation med hamring	Betongbörrnng, murstensbörnng
	Enbart rotation	Skruvdragning, börning

Inställning av åtdragningsmoment

Ställ in vridmomentet i något av de fem kopplingslägena eller i läget "

VIKTIGT:

Provkör med vald inställning innan arbetet påbörjas.

Anpassa önskat läge på inställningsratten till triangeln (△)

Steglös varvtalsreglerare

Markera mitten av hålet genom att dra en aning i avtryckaren så att borren börjar snurra långsamt.

Ju mer du drar i hastighetsavtryckaren, desto högre blir hastigheten.

VIKTIGT:

När du använder verktyget genom att aktivera avtryckaren, kan en tillfällig fördröjning uppstå innan rotation startar. Detta signalerar inget fel.

Denna eftersläpning sker då maskinens strömkretsar startar upp efter att avtryckaren aktiveras för första

gången efter att ett nytt batteri har installerats, eller efter det att verktyget inte har använts under minst 1 minut (eller minst 5 minuter när LED-lampan är tänd). Rotation startar utan fördröjning under nästa och påföljande användning.

Kontrollpanel

(1) LED-ljus

Tryck alltid in startomkopplaren en gång före användning av LED-ljuset.

Tryck på lysknappen för LED-ljuset.

Ljuset tänds med mycket låg strömstyrka och har ingen nämnvärd påverkan på verktygets prestanda vid användning eller dess batterikapacitet.

VIKTIGT:

• Det inbyggda LED-ljuset är konstruerat för att kunna belysa ett litet arbetsområde temporärt.
• LED-ljuset kan inte ersätta en vanlig ficklampa, eftersom dess ljusstyrka inte är tillräckligt stark.
• LED-ljuset släcks automatiskt efter att verktyget varit oanvänt i 5 minuter.

Viktigt: TITTA INTE RAKT IN I STRÅLEN.

Användning av reglage, justeringar eller utförande av åtgärder utöver vad som beskrivs här kan resultera i exponering för farlig strålning.

(2) Varningslampa för överhettning

Släckt (normal drift)

Anger att driften har avbrutits på grund av överhettning av motor eller batteri.

För att skydda motorn och batteriet, skall du komma ihåg följande vid denna användning.

• Om motorn eller batteriet överhettas, aktiveras skyddsfunktionen och då slutar motorn eller batteriet att fungera. Varningslampan för överhettning på kontrollpanelen lyser eller blinkar när denna funktion har aktiverats.
• Om skyddsfunktionen för överhettning har aktiverats, låt verktyget svalna ordentligt (i minst 30 minuter). Verktyget kan användas igen efter att varningslampan för överhettning har slocknat. Undvik att använda verktyget på ett sätt som medför att skyddsfunktionen för överhettning aktiveras upprepade gånger.
• Om verktyget används kontinuerligt med hög belastning eller när temperaturen är hög (t.ex. under sommaren), kan skyddsfunktionen för överhettning aktiveras upprepade gånger.
• Om verktyget används när temperaturen är låg (t.ex. under vintern), eller om det stoppas ofta under användning, kan det hända att skyddsfunktionen för överhettning inte aktiveras.
• Prestandan för EY9L42 minskar kraftigt vid och under 10°C på grund av arbetsförhållanden och andra faktorer.
• Temperaturen i omgivningen skall vara mellan 0°C och 40°C. Om batteriet används under fryspunkten 0°C, kan verktyget fungera onormalt.
• Använd laddaren på temperaturer mellan 0°C och 40°C och ladda batteriet på en temperatur som liknar batteriets. (Det bör inte vara mer än 15°C skillnad mellan batteriets temperatur och omgivningens.)

(3) Varningslampa för svagt batteri

Släckt (normal drift)

Blinkande (ingen laddning) Batteriets skyddsfunktion aktiverat

För mycket (fullständig) urladdning av ett litiumjonbatteri förkortar dess livslängd väsentligt. Verktyget inkluderar en skyddsfunktion för batteriet avsett att förhindra alltför stor urladdning av batteriet.

• Batteriets skyddsfunktion aktiveras strax innan batteriet förlorar sin laddning, varpå varningslampan för svagt batteri börjar blinka.
• Ladda genast upp batteriet vid upptäckt av att varningslampan för svagt batteri blinkar.
• Om maskinen startas med för lite batterikraft kvar, kan den sluta fungera utan att varningslampan för batteriladdning först blinkar. Detta indikerar att det finns för lite batterikraft kvar för att använda verktyget och att batteriet måste laddas före vidare användning.
• Om verktyget under användning blir föremål för en plötslig belastning som får motorn att låsa sig, kan överbelastningssensorn aktiveras och varningslampan för batteriladdning kan börja blinka. Lampan slutar blinka när du åtgärdar orsaken till motorns låsning samt släpper och trycker in avtryckaren.

• Batteriets skyddsfunktion kan aktiveras om motorn plötsligt utsätts för hög belastning eller tryck, även om det finns gott om laddning kvar. I detta fall kommer både varningslampan för svagt batteri och LED-dioden att blinka. (EY78A1)
• Om både varningslampan för batteriladdning och LED-lysdioden blinkar, minska kraften du utsätter maskinen för, eller om du använder en borrskruvdragare, justera varvtalsregleringen till en lägre inställning. (EY78A1)

Fastsättning av axelremmen

VIKTIGT:

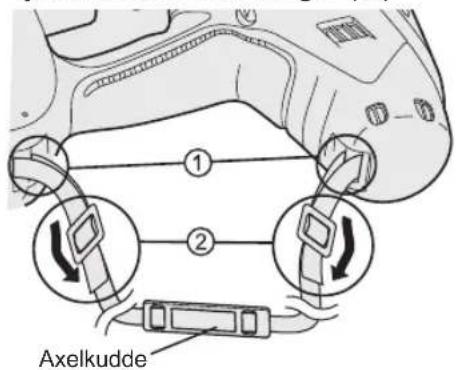

Sätt fast axelremmen ordentligt i borrmaskinen och kontrollera före användning att remmen har lämplig längd. - Kontrollera då och då remmens skick och använd den inte om den är utsliten eller skadad o.s.v. En felaktigt använd rem medför risk för kroppsskada eller annan skada. - Se till att axelremmen ligger stadigt på axeln när den används. Om remmen halkar ner finns det risk för kroppsskada eller annan skada. 1. Trä remmen genom remhållarna. (1) 2. Trä remmen genom spännena och justera remmens längd. (2)

• Axelremmen kan justeras för individuell anpassning till användaren.
• Justera axelkuddens läge, så att den hamnar på axeln.
• Dra i axelremmen för att kontrollera att den sitter ordentligt fast i borrmaskinen.

Dammuppsamlingskopp (EY9X005E) (Finns som tillval)

Borrspetsar med en diameter på 20 mm eller mer kan inte skjutas in genom dammuppsamlaren.

• Använd inte verktyget för att borra i andra material än cement, murbruk och andra keramiska material. Om du använder verktyget för att borra i metall, kan dammuppsamlingskoppen skadas av hettan från metallflisorna.
• Använd inte detta verktyg med någon borr som är kortare än 130 mm lång.
• Installera en borrspets.

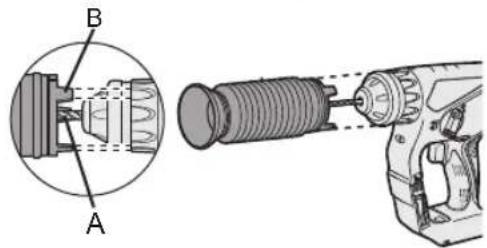

• Led borrspetsen genom A och fästkoppen vid B genom att anpassa den till formen på kopplingshandtaget.

Användning

Se till att dammuppsamlingskoppen är i nära kontakt med väggytan under användningen.

Borttagning

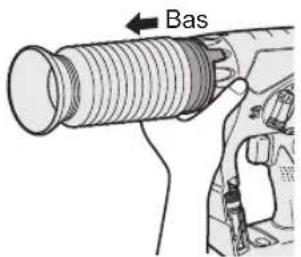

Fatta tag i dammuppsamlingskoppens bas för att avlägsna den.

Avlägsna allt damm ur dammuppsamlaren före löstagning.

Förvaring

Förvara inte dammuppsamlingskoppen i hopklämt tillstånd. Det kan i så fall bli omöjligt att återställa den till ursprunglig form.

[Batteri]

Korrekt hantering av batteri

• Förvara litiumjonbatteriet utan att ladda upp det efter användning för att erhålla optimal batterilivslängd.
• Kontrollera vid laddning av batteri att polerna på batteriladdaren är fria från främmande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne återfinns på polerna. Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten. När batteriet inte används ska det hållas borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna.

En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller brännskador.

• Se till att arbetsområdet har god ventilation vid användning av batteriet.
• Sätt genast på batteriskyddet igen efter att batteriet har tagits loss från verktygshuset för att förhindra ansamling av damm eller smuts på batteripolerna och kortslutning.

Batteriets livslängd

Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, ska det bytas ut mot ett nytt.

Batteriåtervinning

ANMÄRKNING:

Se till att batteriet lämnas på anvisad plats för återvinning, när sådan finns, för att bidra till att skydda miljön.

[Batteriladdare]

Laddning

VIKTIGT

• Om batteriets temperatur sjunker till under cirka -10°C, så avbryts laddning automatiskt för att förhindra försämring av batteriets prestanda.
• Temperaturen i omgivningen ska vara mellan 0°C och 40°C.

Om batteriet används under fryspunkten 0°C kan verktyget fungera onormalt.

• Använd laddaren på temperaturer mellan 0°C och 40°C och ladda batteriet på en temperatur som liknar batteriets. (Det bör inte vara mer än 15°C skillnad mellan batteriets temperatur och omgivningens.) När du ska ladda ett kallt batteri (under 0°C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur.
• Kyl ner laddaren om du tänker ladda mer än två batterier i följd.
• Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

VIKTIGT:

Iaktta följande för att förhindra brand och andra skador.

• Använd inte en motordriven generator som strömkälla.
• Täck inte över ventilationshålen på laddaren och batteriet.
• Koppla loss batteriladdaren från vägguttaget när den inte ska användas.

Litiumjonbatteri

OBSERVERA:

Batteriet är inte helt uppladdat när det säljs. Se till att ladda upp batteriet före användning.

Batteriladdare

1. Anslut laddaren till ett vägguttag.
2. Sätt i batteriet ordentligt i laddaren.
3. Placera batteriet i dockan på laddaren med anpassningsmärkena placerade mot varandra.
4. Skjut batteriet framåt i pilens riktning.

1. Under laddningen lyser laddningslampan.

För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

• Om batteriet är för varmt (t.ex. direkt efter tungt arbete) startar inte laddningen.

Den orange standby-lampan blinkar tills batteriet har svalnat.

Därefter påbörjas laddningen automatiskt.

1. Den gröna laddningslampan börjar blinka långsamt när batteriet har nått cirka 80% laddning.
2. När laddningen är klar slocknar den gröna laddningslampan.
3. Om batteriets temperatur är 0°C eller lägre, så tar det längre tid än normalt att ladda upp batteriet helt.

Även när batteriet har laddats upp helt har det bara cirka 50 % av den styrka som gäller för ett batteri som laddats upp helt vid normala temperaturförhållanden.

1. Rådgör med en auktoriserad återförsäljare, om laddningslampan (grön) inte slocknar.
2. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter ett antal minuter slocknar den gröna laddningslampan.

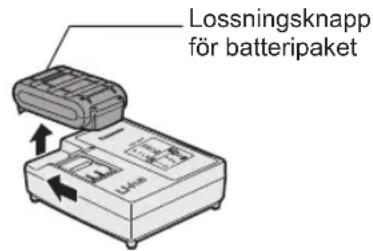

1. Tryck upp batteripaketets lossningsknapp och ta bort batteripaketet.

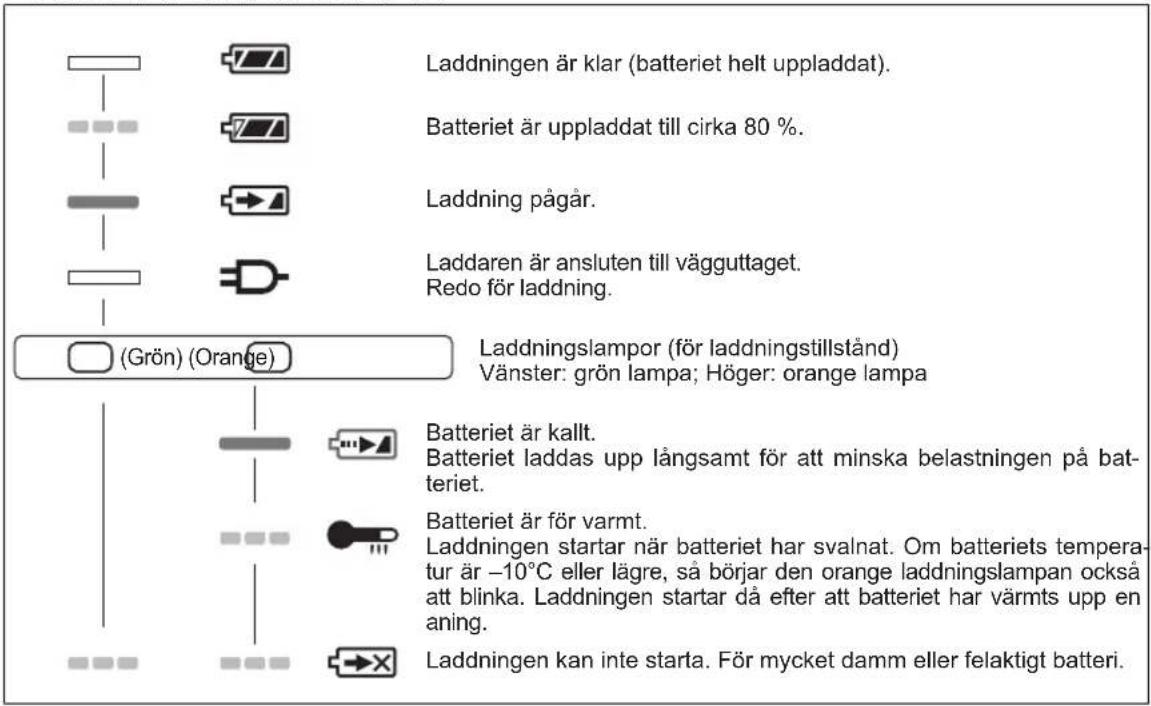

LAMPINDIKATIONER

Släckt

Lyser

Blinkar

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.

V. UNDERHÅLL

• Använd endast en torr, mjuk trasa till att torka borrmaskinen med. Använd inte en fuktig trasa, thinner, bensin eller någon annan flyktig lösning vid rengöring.
• Om det skulle hända att vatten tränger in i verktyget eller batteriet, sug ut vattnet och låt verktyget/batteriet torka så fort som möjligt. Avlägsna försiktigt eventuell ansamling av damm eller järnfilspån från insidan av verktyget. Kontakta en reparationsverkstad, om något problem vid användning av verktyget uppstår.

VI. TILLBEHÖR

VIKTIGT:

Förhindra risk för skador genom att använda tillbehör och tillsatser endast i avsett syfte.

Verktygsspetsadapter (medföljer)

• EY9HX403E

Borrchuck (tillval)

• EY9HX400E

Används med en borrspets för trä eller metall med rakt skaft på 1,5 mm till 13 mm i diameter.

Använd inte borrchucken i roterande läge med slagborrning ( ). Chucken eller skärdonet kan gå sönder och orsaka personskador om det används i roterande läge med slagborrning.

Hammarchuck (tillval)

• EY9HX401E

Används med en borrspets för betong, trä eller metall med rakt skaft och 2,5 mm till 13 mm i diameter.

Använd inte slagborrchucken med en borrspets för trä eller metall i roterande läge med slagborrning ( ). Skärdonet kan gå sönder och orsaka personskador om det används i roterande läge med slagborrning.

Kontakta din lokala serviceverkstad om du behöver hjälp eller närmare information om dessa tillbehör.

VII. ANVÄNDNINGSRÅD

1. Om verktyget inte trycks neråt med tillräckligt stor kraft kan det i slagläge hända att ingen slagning kan ske.

Detta är för att förhindra att slagläget aktiveras utan belastning. Tryck ner hårdare mot verktyget för att aktivera slagläget, så att slagning sker.

Se till att alltid trycka neråt med tillräckligt stor kraft under pågående arbete.

1. På vintern eller under andra förhållanden då verktyget är kallt (upp till 5°C ) kan det hända att slagen i slagläge är svagare än normal strax efter att slagning har påbörjats.

Detta beror på att smörjfettet stelnar vid kyla, vilket orsakar ökad friktion.

Om detta skulle hända, så låt verktyget gå i slagläge utan belastning i cirka 30 sekunder och repetera detta 3 gånger. På så sätt kan normal slagstyrka återfås.

VIII. TEKNISKA SPECIFIKATIONER

HUVUDENHET

Modell		EY7840 EY78A1
Motorsprüning		14.4 V likström 14	.4 V likström 18 V likström
Maximal börningsdiameter	Betong	Φ 16,5 mm Für arbete som kan sluföras med ett batteripaket (φ 12,5 mm - 16,5 mm)
	Stål	Φ 13 mm
	Trä	Φ 18 mm
Varvitalutan belastning (RPM)		0~1000 rpm 0		~1250 rpm
Slagtakt per minut (BPM)		3800 bpm 3800	bpm 4750 bpm
Vikt (med batteripack: EY9L44)		2,45 kg 2,45 kg		-
Vikt (med batteripack: EY9L45)		2,45 kg 2,45 kg		-
Vikt (med batteripack: EY9L50)		- -		2,6 Kg
Vikt (med batteripack: EY9L51)		- -		2,6 Kg
Total langd		249 mm
Buller, Vibration Se det bifogade		arket

LATHUND FÖR SKRUVDRAGNING/BORRNING

Välj lämpligt vridmoment för skruvdragning med hjälp av kopplingshandtaget. Vägledning vid val av vridmoment

Välj ett av de fem olika inställningslägena, med cirka 1 N·m (10 kgf-cm) stegvis ändring av vridmomentet, i enlighet med aktuellt arbete.

	Inställning V	Vidmoment	Vägledning enligt olika material
			Betong		Mursten
			(A)	(B)	(A)	(B)
Skruvdragning	1	Cirka 1,5 N·m (15 kgf-cm)			●
	2	Cirka 2,5 N·m (25 kgf-cm)			●
	3	Cirka 3,4 N·m (35 kgf-cm)	●	●		●
	4	Cirka 4,4 N·m (45 kgf-cm)	●	●		●
	5	Cirka 5,4 N·m (55 kgf-cm)		●
Hålborning	(Borrmärket)	Cirka 14,4 V: 12,5 N·m (127 kgf-cm)18 V: 13,5 N·m (138 kgf-cm)	Borning av hål i trä och metall

(A) För åtdragning av skruvar i skruvpluggar av plast som kräver förborrade hål med en diameter på 6,0 mm i betongen. (B) För direkt åtdragning av skruvar i betong (t.ex. topcon) med förborrade hål med en diameter på 3,5 mm.

OBSERVERA: Tabellen ovan ger endast en grov vägledning. Det vridmoment som i verkligheten krävs varierar beroende på skruvarnas form, material och tillämpning.

Välj lämplig inställning i enlighet med aktuella arbetsförhållanden.

BATTERI

Model EY9L41 EY9L42	EY9L44 EY9L45 EY9L50	EY9L51
Ackumulatorbatteri Lithium jonbatteri
Batterisprüning	14,4 V likström(3,6 V x 4 celler)	14,4 V likström(3,6 V x 8 celler)		18 V likström(3,6 V x 10 celler)

BATTERILADDARE

Model EY0L81
Märkdata Se märkpläten på undersidan av laddaren
Vikt 0,93 kg
Laddningstid	EY9L41 EY9L42 EY9L44	EY9L45 EY9L50 EY9L51
	Användbar uppladdning: 45 min	Användbar uppladdning: 30 min	Användbar uppladdning: 50 min	Användbar uppladdning: 65 min	Användbar uppladdning: 50 min	Användbar uppladdning: 65 min
	Fullständig uppladdning: 60 min	Fullständig uppladdning: 35 min	Fullständig uppladdning: 65 min	Fullständig uppladdning: 80 min	Fullständig uppladdning: 65 min	Fullständig uppladdning: 80 min
Model EY0L82
Märkdata Se märkpläten på undersidan av laddaren
Vikt 0,93 kg
Laddningstid	EY9L41 EY9L42 EY9L44	EY9L45 EY9L50 EY9L51				Användbar uppladdning: 55 min
	Användbar uppladdning: 35 min	Användbar uppladdning: 30 min	Användbar uppladdning: 40 min	Användbar uppladdning: 50 min	Användbar uppladdning: 40 min	Användbar uppladdning: 55 min
	Fullständig uppladdning: 50 min	Fullständig uppladdning: 35 min	Fullständig uppladdning: 55 min	Fullständig uppladdning: 60 min	Fullständig uppladdning: 55 min	Fullständig uppladdning: 70 min

OBSERVERA: Schemat kan innehålla modeller som inte säljs i ditt område.

Vi hänvisar till senast allmänna katalog.

OBSERVERA: Återförsäljarens namn och adress anges på det medföljande garantikortet.
