GEBRUIKSAANWIJZING L1918 DGM

Voorzorgsmaatregelen.... 62

Problemen oplossen 62

Waarschuwing....62

Schoonmaakopmerkingen.... 62

Menu controle knop....63

OSD (Op scherm weergave) menu modus 63-65

Weergave modus 65

Specificatie 66

Alle informatie in deze handleiding kan veranderen van tijd tot tijd zonder voorafgaande verwittiging

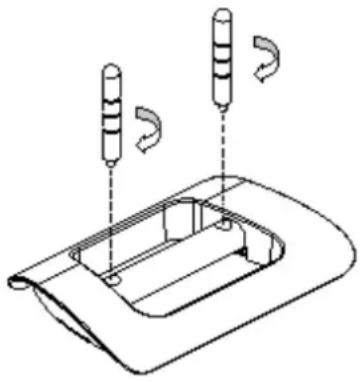

1.	Schroef de 2 houders en de staander samen door de houder in een richting met de klok mee te buigen en vergewis er uzelf van de ze veilig en vast staan.
↓
2.	Zet het LCD paneel in de stander, vergewis er uzelf van dat ze veilig en vast staan staan.
↓
3.	LCD monitor kan 0° ~2° gebogen worden (positieve and negatieve 2°).

Dank u voor de aankoop van ons LCD produkt. Om een veilige bediening van dit produkt te verzekeren, gelieve de handleiding van dit produkt grondig te lezen vooraleer u het gebruikt.

Unpacking

Onze 19" LCD monitor bevat deze volgende items. Vergewis er uzelf van dat deze allemaal klaarstaan. Zo niet, gelieve contact op te nemen met uw verkoper of met de plaats van aankoop. Tenslotte, aarzel niet om ons te contacteren

19” TFT LCD monitor

Externe univ15 pin D-sub (RGB analoog) Input signaal kabel

Stroomsnoer

Gehoorverbinder : Stereofoon contactbus

DVI snoer

Gebruikers Handleiding

Snelle opstartgids

Hardware installatie

Wees voorzichtig met uw LCD monitor, het is erg gevoelig en het geraakt gemakkelijk stuk. Schakel de stroom van de LCD en de stroom van de computer uit vooraleer u het instelt.

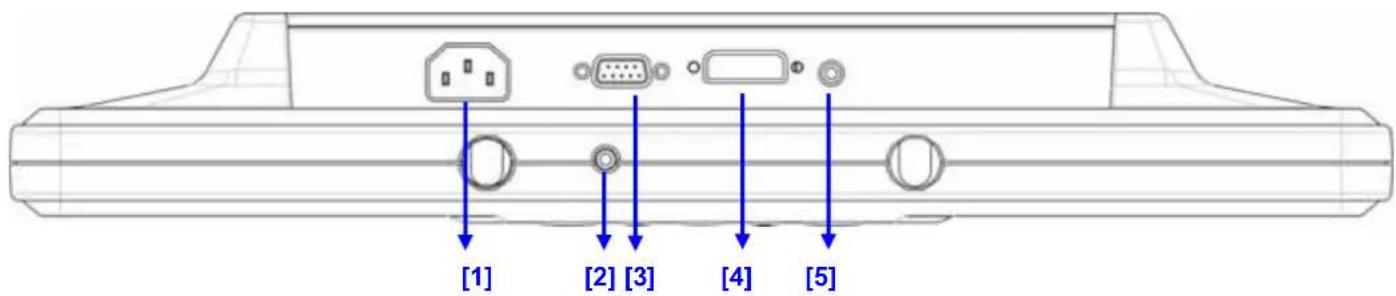

Input

[1] [2] [3] [4] [5]

【1】 AC Poort : Dit is om de stroomkabel te verbinden.
[2] Oortelefoon contactbus : dit is om de oortelefoon te verbinden.
【3】PC In : dit kan verbonden worden met de D-Sub 15 pin signaal kabel.
【4】DVI Pport : dit kan verbonden worden met de DVI signaal kabel.
【5】LINE In : dit kan verbonden worden met de gehoor-uit verbinder van eender welke bron.

Voorzorgsmaatregelen

1. Stel de monitor niet bloot aan direct zonnelicht of aan hitte.
2. Mors geen vloeistof op de monitor.
3. Probeer de monitor niet te openen. U zou door een elektrische shock gewond kunnen raken. Voor dienst, bel naar uw plaats van aankoop.
4. Gebruik uw monitor niet wanneer magneten of elektronische produkten in de buurt worden gebruikt.
5. Gebruik geen harde chemische of sterke schoonmaakprodukten om het scherm van de monitor schoon te maken. Droog het af met een mooie, zachte doeken met een milde oplossing erop.
6. Plaats niets op de monitor. Slechte ventilatie kan misschien de temperatuur in de monitor laten oplopen.
7. Gebruik uw vingers niet om het LCD scherm direct aan te raken. Vingerafdrukken, die olie bevatten, kunnen maar moeilijk afgeveegd worden.

Problemen oplossen

Vergewis er uzelf van dat de monitor naar behoren is geinstalleerd. Indien u enige problemen zou tegenkomen wanneer u dit product gebruikt.

Er is geen beeld op het scherm.

Ga na:

1. Stroom besparings modus. Druk op eender welke toets en beweeg de muis om de modus uit te schakelen.
2. Signaal kabel connector pinnen. Indien ze gebogen zijn of er ontbreken enkele pinnen, neem dan contact op met uw plaats van aankoop.

'De karakters lijken te donker of te licht.

Ga na:

1. Gebruik het OSD menu om de helderheid aan te passen.

'Wanneer zal uw monitor aangepast zijn?

Ga na:

1. Indien de resolutie van de frequentie werd veranderd.

. De teksten, die op het scherm verschijnt is onduidelijk.

Ga na:

1. Vergewis er uzelf van dat de monitor naar behoren is geinstalleerd. Indien u enige problemen zou tegenkomen wanneer u dit product gebruikt.

Waarschuwing

1. Vergewis er uzelf van dat de systeemstroom afstaat.
2. Steek de signaalkabel in op de signaalverbinder op de achterkant van de computer.
3. Steek de adapter output kabel in op het steekcontact aan de achterkant van de LCD monitor en het stroomsnoer naar de adapter.
4. Verbind het stroomsnoer met de stroombron.
5. Zet de computer en de monitor aan.
6. Voor de best mogelijke beeldkwaliteit en uitvoering, stellen we voor dat u de resolutiebasis instelt van de weergave modus.
7. Het slot (op de stander) moeten gesloten worden tijdens een normale bedizening.

Schoonmaakopmerkingen

1. Trek het stroomsnoer uit van het AC stopcontact vooraleer u het product schoonmaakt.
2. Gebruik nooit een roestwerend chemisch product om het scherm schoon te maken. Het zou het schermoppervlak kunnen beschadigen.
3. We stellen voor dat u een schone kamelen haarborstel gebruikt of een zachte, schone, lint-vrije doek om scherm af te vegen.
4. Druk nooit of raak het LCD niet aan.

Monitor aanpassen

Menu controle knop

[1]

[2]

[3]

[4]

[5]

[6]

[7]

[1]Volume -: Verminder de volume waarde.
[2]Volume +: Vermeerder volume waarde.
[3]Automatische Tuner: Automatische tune aanpassen.
[4]Stroom: Schakel de LCD stoom aan en uit.
[5]OSD menu/Enter: Druk op de knop om het OSD menu binnen te gaan.
[6]Selecteer naar beneden: Verminder de optie waarde in het OSD menu.

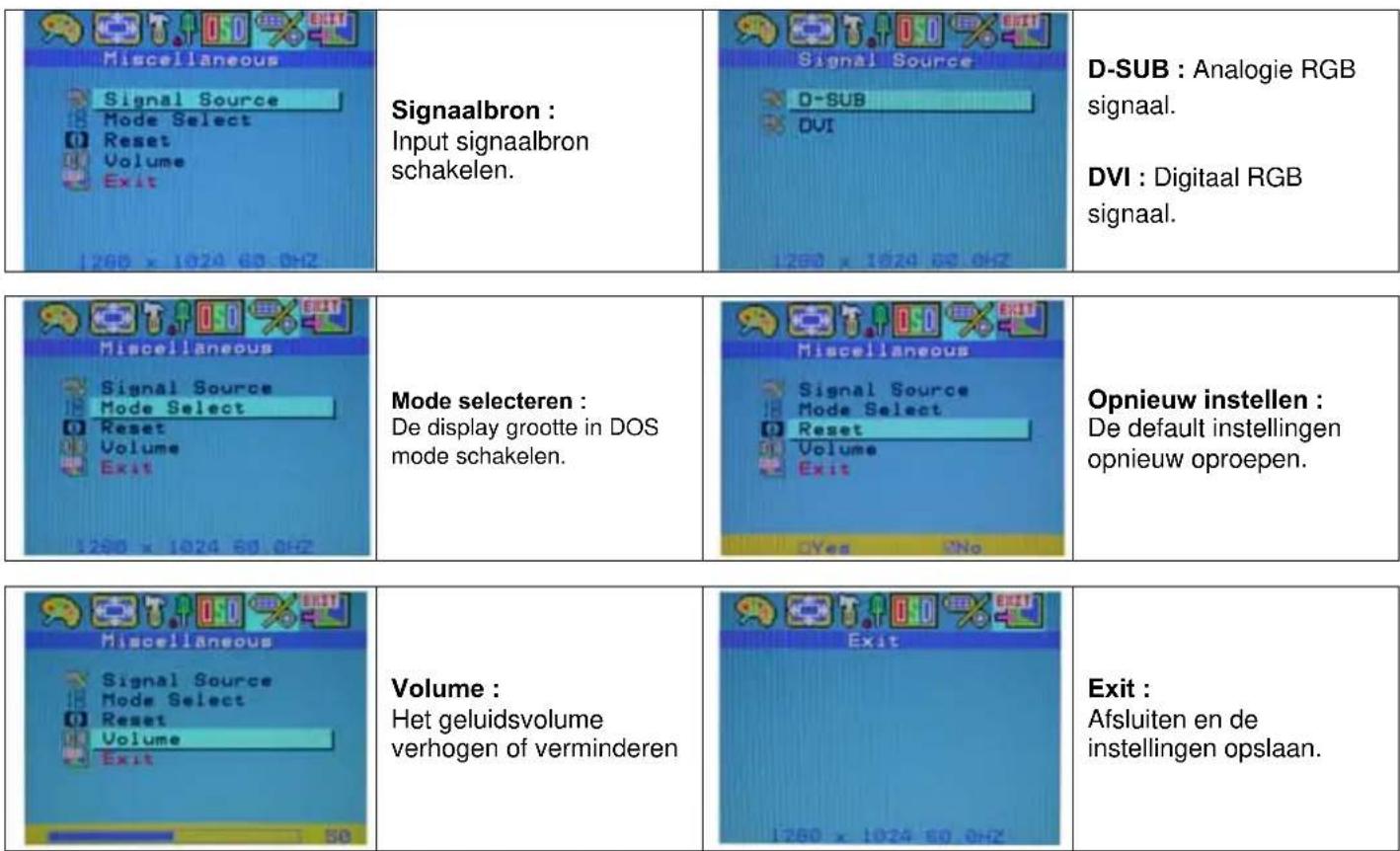

[7]Selecteer naar boven: Vermeerder de optie waarde in het OSD menu. Schakel van DVI bediende omgeving naar RGB.

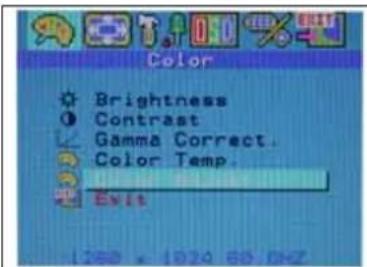

Pas de helderheid van het display aan.

Pas het verschil tussen de lichte en het donkere gebied aan.

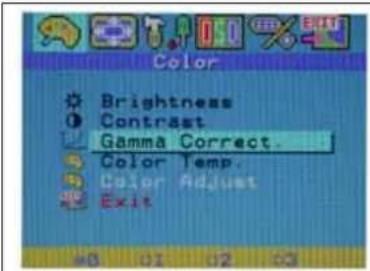

Pas de gamma curve aan.

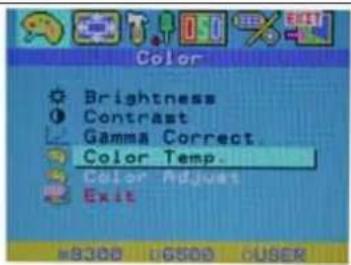

Pas de temp van pixel kleur aan.

Pas de RGB kleur aan.

Pas de pixel van de rode pixel aan.

Groen :

Pas de pixel van de groene pixel aan.

Blauw :

Pas de pixel van de blauwe pixel aan.

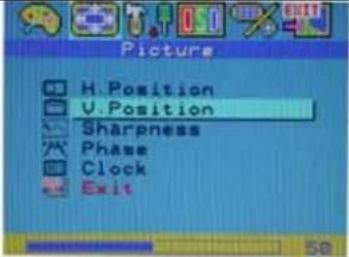

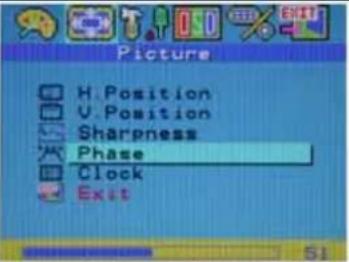

	H. positie:Pas de horizontale piositie van de display aan.		V. positie:Pas de verticale positie van de display aan.

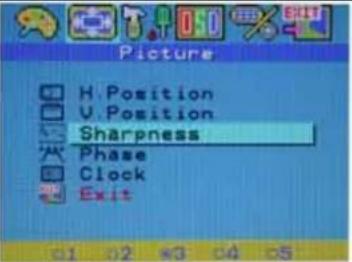

	Scherpte:Pas de scherpte van de display aan.		Fase:Pas de fase van de PLL klok aan.
	Klok:Pas de frequentie van de PLL klok aan.		Automatisch aanpassen:Automatische tuner.Automatische kleur:Grijze schaal automatische tuner

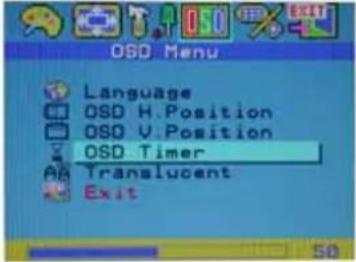

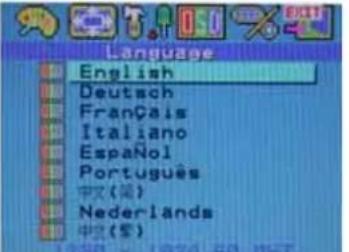

	Taal:Selecteer de weergegeven taal van de OSD.		English:EngelsDeutsch:DuitsFrançais:FransItaliano:ItaliaansEspañol:SpaansPortuguês:Portugees中文(简):VereenvoudigdChineesNederlands:Dutch中文(繁):TraditioneelChinees
	OSD H. Positie:Pas de horizontale positie van de OSD aan.		OSD V. positie:Pas de verticale positie van de OSD aan.
	OSD tijdopnemer:Pas de timeout van de OSD aan.		Doorschijnend:Tweetonig signal van de OSD aanpassen.

WEERGAVE MODUS

Binnenkomende weergave modu
Resolutie Horizontale frequentie (KHz)	Verticale frequentie (Hz)
640X350	31.475	70
640X480	31.469	59
640X480	37.500	75
720X400	31.469	70
800X600	37.879	60
800X600	46.875	75
1024X768	48.363	60.
1024X768	60.023	75.
1280X1024	63.981	60.02
1280X1024	79.976	75.02

1. We bieden u 10 beschikbare compatibele modussen met Windows aan.

2. Indien er enige stoornissen optreden op de OSD of op uw computer terwijl u moduleert. Dit is normaal.

3. Om de best mogelijke kwaliteit te bekomen, denk eraan om het besturingssyteem van uw videokaart te upgraden. We raden u sterk aan dat u een modus kiest, die in de tabel wordt weergegeven.

4. Een modus, die niet wordt weergegeven in de bovenstaande tabel, kan misschien niet ondersteund worden.

5. U zou het stroombeheer op uw computer kunnen gebruiken. Het is goed voor een langere levensduur van het produkt.

Specificatie

LCD Paneel Type	KijkhoekContrast verhoudingHelderheidReageertijd(Tr+Tf)Weergave kleurenMax resolutiePixel grootte	19.0” TFT actieve matrix LCD displayH:170°, V:170°700 : 1 (Typisch)250 (Typisch)16 ms16.7M kleuren1280 X 1024 (S X GA)0.294 mm (H) x 0.294 mm (V)
Input signalen RGB analoog	DVI	Video niveau: 0.7Vp-p (75Ω)Sync TTL met 75Ω interne optrekweerstandenFrequentie FH:30~79KHzF V: 5 6 ~ 7 5 HzOndersteunt digitale RGB signaal met TMDS signaleer type
Compatibiliteit computer Tot 1280X1024@75Hz(Niet opengewerkt) toe
Verbinder	RGBGehoorStroom	Dasalodg-pinnenStereofoon contactbus, RCA-contactbus (L/R)De Contactdoos van a/c
Stroom	VoltageVerbruikStroombesparingsmodus	100-240V, 50/60Hz(universeel) via externe AC adapterActieve < 48Watt MaxStandby < 3Watt
Interne luidspreker 2Wx2 (Stereo) (MAX)
Gebruiker Interface LED aanwijzer Actieve - Groen		Uit - UitgeschakeldStandby - Oranje
Bedieningsvoorwaarden	TemperatuurLuchtvochtigheid	5°C~40°C20% ~ 80% R.H.
Afmetingen Fysiek	463 mm (H) x 436 mm	(W) x 64 mm (D)
Netto gewicht	6.6 Kg
DDC		DDC2B overeenstemmend
Stroombeheer		VESA DPMS
Bepalingen(Certificateb)	CE, FCC, UL/CUL
