MANUALE UTENTE L1918 DGM

Prima di iniziare....44

Apertura della confezione.... 45

Installazione hardware 45

Precauzioni 46

Risoluzione dei problemi....46

Avvertenze 46

Note sulla pulizia 46

Tasti di controllo del monitor.... 47

Modo Menù OSD (On-Screen Display)......47-49

Risoluzioni Schermo....49

Specifiche 50

Tutte le informazioni in questo manuale possono cambiare di tanto in tanto senza preavviso.

Prima di iniziare

1.	Fissare i due supporti alla base, assicurandosi che siano ben saldi
↓
2.	Posizionare il pannello LCD sulla base, assicurandosi che sia ben saldo
↓
3.	Il monitor LCD si può inclinare di 0° ~ 2° (2° positivo e negativo).

Grazie per l'acquisto del nostro prodotto LCD. Per garantire il funzionamento sicuro di questo prodotto, leggere con attenzione il seguente menù prima di utilizzare il prodotto.

Apertura della confezione

Il nostro monitor 19" LCD viene fornito con i seguenti accessori. Controllare di averli tutti, altrimenti contattare il rivenditore o il negozio dove è stato acquistato l'apparecchio. Eventualmente, è anche possibile contattarci direttamente.

Monitor LCD 19" TFT

Cavo segnale di ingresso con connettore D-Sub a 15 pin esterno Univ (RGB Analogico)

Cavo di Alimentazione

Connettore Audio: Spinotto Stereo

Cavo DVI

Manuale d’Uso

Guida di Avvio

Rapido

Installazione hardware

Fare attenzione maneggiando il monitor LCD: è un prodotto sofisticato ma molto fragile. Prima di montarlo, spegnere lo schermo LCD e il PC. Seguire l'installazione passo passo.

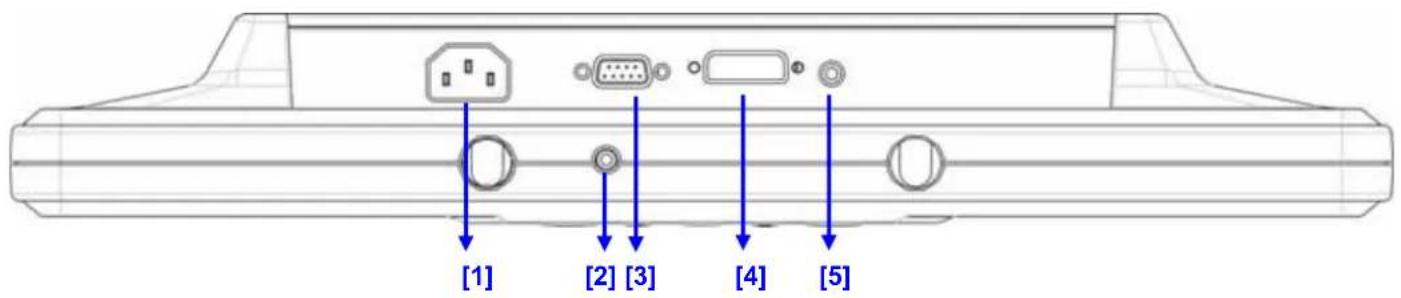

Input

[1] [2] [3] [4] [5]

【1】Presa alimentazione: Per collegare il cavo di alimentazione.
【2】Presa cuffie: Per collegare le cuffie.
【3】Presa PC: Per collegare il cavo segnale di ingresso D-Sub a 15 pin.
【4】 Porta DVI: Per collegare il cavo segnale DVI.
【5】LINE in: Per collegare il connettore uscita audio di una sorgente audio.

Precauzioni

1. Non esporre il monitor a luce solare diretta o fonti di calore.
2. Non versare sostanze liquide sul monitor.
3. Per evitare scosse elettriche, non tentare di aprire il monitor. Per le riparazioni, contattare il rivenditore.
4. Non usare il monitor quando ci sono magneti o altri prodotti elettronici in funzione nelle vicinanze.
5. Non usare sostanze chimiche o forti solventi per detergere lo schermo del monitor. Passarci sopra un panno morbido e pulito inumidito con una soluzione detergente delicata.
6. Non mettere nessun oggetto sul monitor. Una cattiva ventilazione potrebbe aumentarne la temperatura interna.
7. Non toccare lo schermo LCD con le dita. Esse sono spesso unte e le impronte digitali sono difficili da eliminare.

Risoluzione dei problemi

Nel caso di problemi durante l'uso di questo prodotto, controllare prima di aver installato correttamente il monitor.

- Non c'è immagine sullo schermo.

Controlli da fare:

1. È attiva la modalità risparmio energetico. Premere un tasto o muovere il mouse per disattivare la modalità.
2. C'è un problema con i pin del cavo di segnale. Se ci sono pin piegati o mancanti, rivolgersi al rivenditore.

- I caratteri sono troppo scuri o troppo chiari

Controlli da fare:

1. Regolare il contrasto dello schermo dal menù OSD.

- Quand'è che si regola il monitor?

Controlli da fare:

1. Se la frequenza di risoluzione è stata cambiata.

- Il testo sullo schermo non è chiaro.

Controlli da fare:

1. Assicurarsi che la risoluzione scelta sia compatibile con le modalità disponibili.

Avvertenze

1. Controllare che il sistema sia spento.
2. Collegare il cavo di segnale alla presa di segnale dietro il PC.
3. Collegare il cavo di uscita dell'adattatore alla presa dietro il monitor LCD e il cavo di alimentazione all'adattatore.
4. Collegare il cavo di alimentazione alla presa di corrente.
5. Accendere il computer e il monitor.
6. Per la qualità e le prestazioni dell'immagine migliori, li suggeriamo per regolare la base di risoluzione dal modo di esposizione.
7. Il blocco (sulla base) deve essere inserito durante l'uso.

Note sulla pulizia

1. Staccare il cavo di alimentazione dalla presa AC prima di pulire il prodotto.
2. Non usare mai, per nessun motivo, solventi chimici corrosivi per pulire lo schermo, dato che si rischia di danneggiarne la superficie.
3. Per la pulizia dello schermo, suggeriamo di usare una spazzola pulita di pelo di cammello o un panno morbido pulito privo di peli.
4. Non toccare lo schermo LCD con le dita.

Regolazioni del Monitor

Tasti di controllo del monitor

[1]

[2]

[3]

[4]

[5]

[6]

[7]

[1]Volume -: Diminuisce il volume
[2]Volume +: Aumenta il volume
[3]Auto Tune: Regolazione automatica dello schermo
[4]Power: Spegne e accende lo schermo LCD
[5]OSD Menu/Enter: Premere per attivare il menù OSD
[6]Select Down: Diminuisce il valore regolato nel menù OSD
[7]Select Up: Aumenta il valore regolato nel menù OSD

Commuti la condizioni di funzionamento di DVI a RGB.

Modo Menù OSD (On-Screen Display)

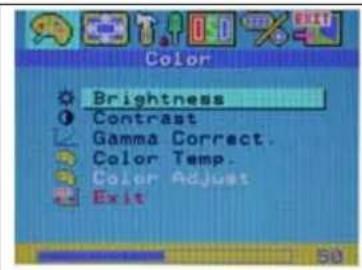

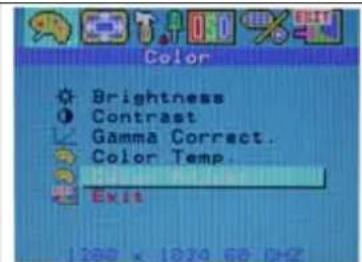

Luminosità: regola la luminosità dello schermo.

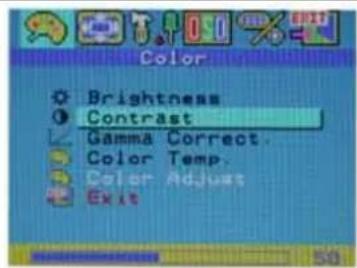

Contrasto : Regola la differenza fra zone illuminate e zone scure.

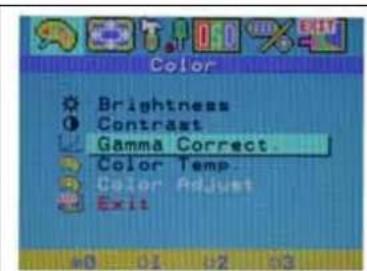

Correzione Gamma: Regola la curva Gamma.

Color Brightness Contrast Gamma Correct Color Temp. Color Adjust Exit x8300 06500 0928

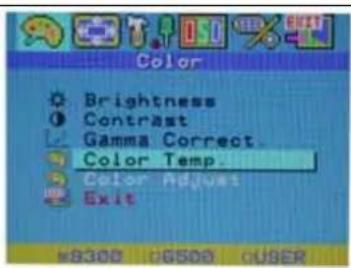

Temp Colore : regola la temperatura del colore.

Color Brightness Contrast Gamma Correct. Color Temp. Exit 1000 x 1024 68 DHZ

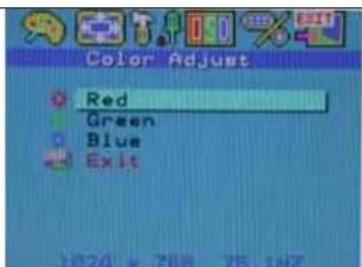

Regola colore : Regola il colore RGB.

Rosso : Regola i pixel rossi.
Verde : Regola i pixel verdi.
Blu : Regola i pixel blu.

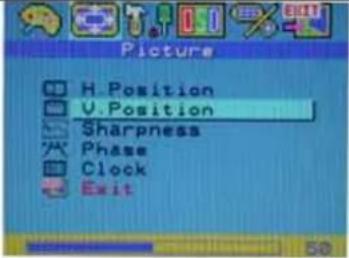

	Posizione o. : regola la posizione orizzontale dello schermo.		Posizione v. : regola la posizione verticale dello schermo.

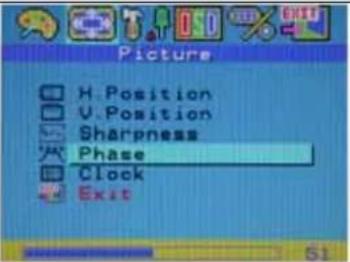

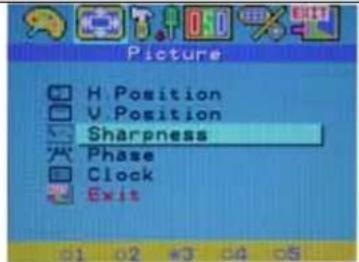

	Nitidezza : Regola la nitidezza dello schermo.		Fase : Regola la fase del clock PLL.
	Clock : regola la frequenza del clock PLL.		Regolaz. Autom.: Sintonizz. Automatica. Colore Autom.: Sintonizz. autom. Scala del Grigio.

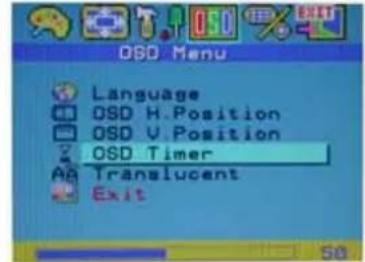

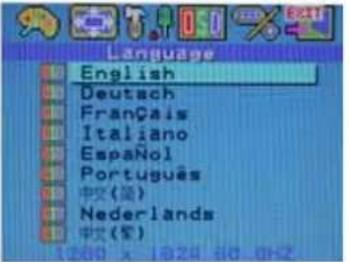

	Lingua : Sceglie la lingua del menù OSD.		English : Inglese Deutsch : Tedesco Français : Francese Italiano : Italiano Español : Spagnolo Português:Portoghese 中文(简) : Cinese semplificato Nederlands: Olandese 中文(繁) : Cinese tradizionale

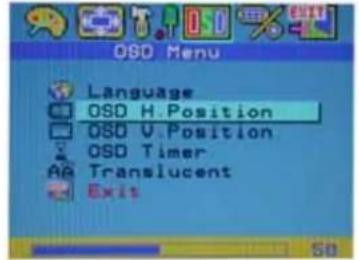

	Posizione OSD o. : Regola la posizione orizzontale del menù OSD.		Posizione OSD v. : Regola la posizione verticale del menù OSD.
	Timer OSD : Regola lo spegnimento del menù OSD.		Trasparente : Regola la trasparenza del menù OSD.

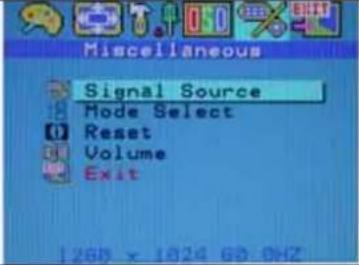

	Sorgente segnale : Sceglie la sorgente del segnale in entrata.		D-SUB : segnale RGB analogico.DVI : segnale RGB digitale.
	Selezione Modo : Cambia le misure dello schermo in modo DOS.		Reset :Richiama le impostazioni di fabbrica.
	Volume : Aumenta o diminuisce il volume.		Esci :Esce e salva le impostazioni.

RISOLUZIONI SCHERMO

Risoluzioni dello schermo

Risoluzione	Frequenza orizzontale (KHz)	Frequenza verticale (Hz)
640X350		31.475
640X480		31.469
640X480		37.500
720X400		31.469
800X600		37.879
800X600		46.875
1024X768		48.363
1024X768		60.023
1280X1024		63.981
1280X1024		79.976

1. Offriamo 10 modalità compatibili con Windows.
2. Eventuali interferenze dello schermo durante la modulazione del PC o del menù OSD sono da considerarsi normali.
3. Per ottenere la miglior qualità da parte del PC, ricordarsi di fare l'upgrade del driver della scheda grafica. Scegliere sempre una delle modalità elencate in tabella.
4. Altre risoluzioni non presenti nella lista precedente non sono supportate.
5. Usare sempre la funzione di risparmio energetico del monitor. Serve a prolungare la durata di vita del prodotto.

Specifiche

Pannello LCD Tipo	Angolo visualeContrastoLuminositàTempo di risposta(Tr+Tf)Colori schermoMax RisoluzioneGrandezza pixel	Schermo LCD 19.0" TFT a matrice attivaO:170°, V:170°700 : 1 (tipico)250 (tipico)16 ms16.7M colori1280X1024(SXGA)0.294mm(O)x0.294mm(V)
Segnali in entrata RGB Analogico	DVI	Livello video:0.7Vp-p(75Ω)Sync TTL con resistori interni pull-upFrequenza FH:30~79KHzFV:56~75HzSupporta segnale digitale RGB con tipo di segnale TMDS
Compatibilità PC Fino a 1280X1024@75Hz(non interlacciato)
Connettori	RGBAudioPower	Dinalog16epinPresa stereo, presa RCA (L/R)A/C Socket
Alimentazione	VoltaggioConsumoRisparmio energ.	100-240V, 50/60Hz (universale) via adattatore AC esternoAttivo < 48Watt MaxStandby < 3Watt
Cassa interna 2Wx2(Stereo)
Interfaccia utente Indicatori LED	Attivo - Verde	Off - SpentoStandby - Arancione
Condizioni di funzionamento TemperaturaUmidità dell'aria		5°C~40°C20% ~ 80% R.H.
Dimensioni (L x A x P) Fisiche	463mm(A) x 436mm(L) x 64mm(P)
Peso netto	6.6 Kg
DDC	Conforme a DDC1/DDC2B
Gestione energetica	VESA DPMS
Regolamenti (Certificazioni)	CE, FCC ,UL/CUL
