MANUAL DE USUARIO L1918 DGM

Antes de que Ud. iniciar.... 52

Desempagar....53

Instalación de hardware 53

Precaución 54

Depuración....54

Atención 54

Para la limpieza....54

Menu del control de botón.... 55

OSD (Exhibición sobre la Pantalla) Menu de Modelo 55-57

Modelo de Exhibición.... 57

Especificación 58

Toda información de cambio del presente manual podría ser sin preaviso alguno.

Antes de que Ud. iniciar

1.	Carga los dos asideros y el pie conjuntos, y hace seguro que están asegurado y atado.
↓
2.	Pone el juego del panel de LCD entrar al pie, y hace seguro que están asegurado y atado.
↓
3.	El monitor de LCD se puede acostar por revés de 0^ 2^ (positiva y negativa 2^ ).

Muchas gracias por su compra de nuestro producto de LCD. Para asegurar con una operación segura, Por favor lee el menu siguiente con cuidado antes del uso del producto.

Desempacar

Nuestro monitor de LCD 19" debe contener con los siguientes artículos. Hace seguro que Ud. tiene todos preparados, en caso contrario por favor contactar con su suministrador o la tienda donde Ud. hace la compra. Por ultimo, siente libre de contactar con nosotros.

Monitor de LCD de 19” TFT

15 broches D-sub Externa Univ.(RGB Análog) cable de entrada de seña

Cordón de Corriente

Conectador del Audio :Toma de Corriente de estéreo detelefóno

Cordón de DVI

Manual del usuario

Guía de Rápida Inicialización

Instalación de Hardware

Que tenga atención con su monitor de LCD, es muy exquisitez pero fácil de quebrarse. Apagar el corriente de LCD y de PC antes de montarlo.

Sigue nuestra instalación paso por paso.

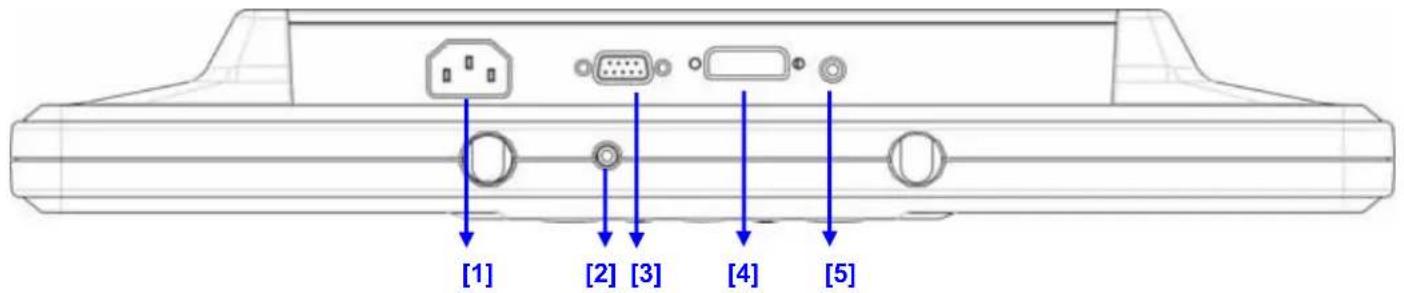

Entrada

[1] [2] [3] [4] [5]

【1】Acceso de AC:Es para la conexión al cable de corriente.
【2】Burro del Audifono : Podría ser conectado con el audifono.
【3】Entrada de PC: Podría ser conectado con el cable de seña de 15 broches D-sub.
【4】 Acceso de DVI : Podría ser conectado con el cabel de seña de DVI.
【5】Línea de Entrada : Podría ser conectado a la salida del audio de cualquier fuente de sonido.

Precaución

1. Que no se expone el monitor a lugar tomando sol directamente o lugar caliente.
2. Que no verterse líquido sobre el monitor.
3. Que no se intenta de abrir el monitor. Es posible lastimarse por choque elétrico. Para servicio, llama al lugar donde Ud. hace la compra.
4. Que no se usa su monitor cuando operando prodcutos magnéticos o electrónicos cercanos.
5. Que no se usa quimica dura o solvente de limpieza fuerte para limpiar la pantalla del monitor. Limpiarla con un trapo Imipio, suave aplicado con solución apacible.
6. Que no se coloque cualquier cosa sobre su monitor. Mala ventilación podría elevarse la temperatura del monitor.
7. Que no se toca directamente con sus dedos sobre la pantalla de LCD, la huella digital que contiene aceite causaria dificultad de limpiar.

Depuración

Hace seguro que su monitor está apropiamente instalado si fuera encontrado cualquier problemas del uso.

- No hay dibujo sobre la pantalla.

Revise:

1. Modelo de salvamento de energía. Apreta cualquier tecla y mueve el ratón para desactivar el modelo..
2. Conectador de broches del cable de seña. Si tuviera torcido o perdido los broches, consulta al lugar donde hiciste la compra.

- Carácter de visión muy oscura o brilla

Revise:

1. Usan el menu de OSD para modificar la brillantez.

- ¿Para cuando necesitaría ser modificado su monitor?

Revise:

1. Si la resolución o la velocidad de refrescar fuera cambiado.

- El Texto que aparece sobre la pantalla es confuso.

Revise:

1. Hace seguro que la resolución o la velocidad de refrescar corresponderá con el modelo de exhibición.

Atención

1. Hace seguro que está apagado el sistema de energía.
2. Enchufa el cable de seña al conectador de seña detrás de PC.
3. Enchufa el cable de salida del adaptador a la toma de corriente detrás del monitor de LCD y el cordón de corriente al adaptador.
4. Conecta el cordón de corriente a la fuente de energía.
5. Enciende la computadora y el monitor.
6. Para la mejores calidad y funcionamiento del cuadro, le sugerimos para fijar la base de la resolución del modo de exhibición.
7. La cerradura (sobre el pie) debe cerrarse al momento de usar.

Para la limpieza

1. Desenchufa el cordón de corriente desde la salida de AC antes de hacer limpieza del producto.
2. Nunca, jamás, usando cualquier tipo de disolvente químico corrosivo para limpir la pantalla, se podría dañar la superficie de la pantalla.
3. Recomendamos a Ud. usando un cepillo de camello limpio o un trapo limpio, de hilas-libre para limpiar la pantalla.
4. Que no dar nada de presión directamente sobre el LCD.

Modificación del Monitor

Menu del control de botón

[1]

[2]

[3]

[4]

[5]

[6]

[7]

[1]Volume -: Bajar el valor de volumen
[2]Volume +: Aumentar el valor de volumen
[3]Auto Tune: Auto Modificación de Sintonizar
[4]Power: Encender y apagar la energía de LCD
[5]OSD Menu/Enter: Aprete el botón al menu de OSD
[6]Select Down: Bajar el valor de opción en el menu de OSD
[7]Select Up: Aumentar el valor de opción en el menu de OSD
Cambie el ambiente de funcionamiento de DVI al RGB.

OSD (Exhibición sobre la Pantalla) Menu de Modelo

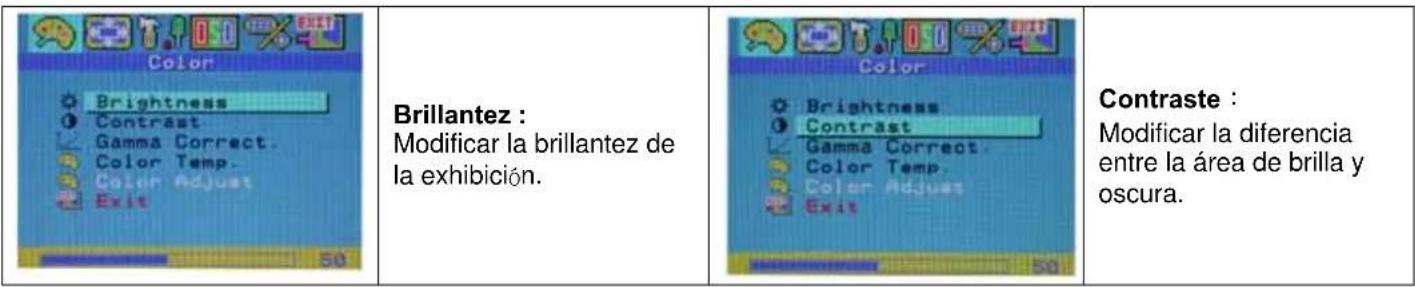

Modificar la brillantez de la exhibición.

Modificar la diferencia entre la área de brilla y oscura.

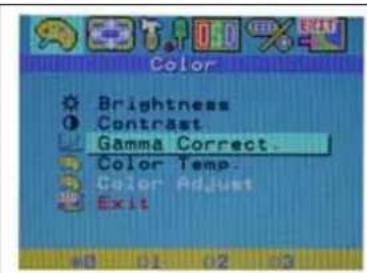

Modificar la temp del color de pixel.

Color Brightness Contrast Gamma Correct. Color Temp. Exit 1200 x 1824 65 DHZ

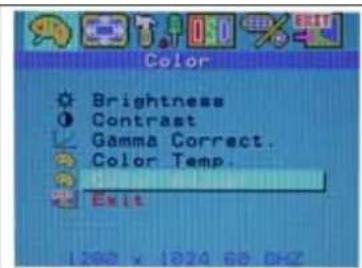

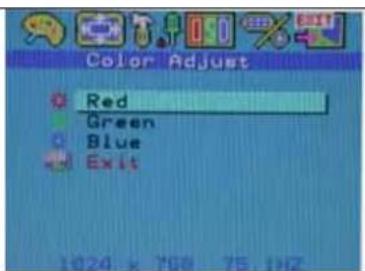

Modificación de color:

Modificar el color de RGB.

Modificar el pixel de pixel rojo

Verde :

Modificar el pixel de pixel verde.

Azul :

Modificar el pixel de pixel azul

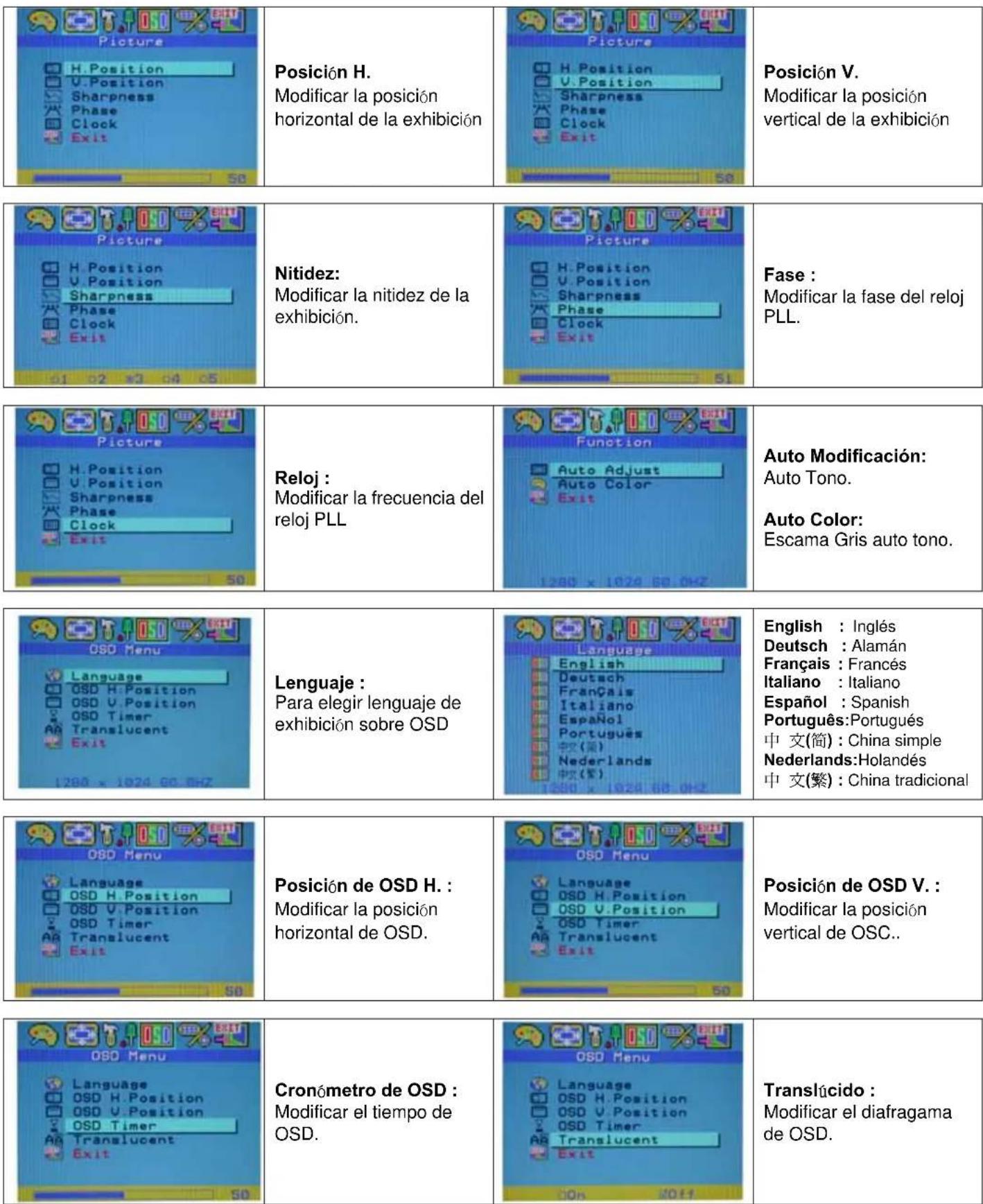

Modificar la posición horizontal de la exhibición

Modificar la posición vertical de la exhibición

Modificar la nitidez de la exhibición.

Modificar la fase del reloj PLL.

Modificar la frecuencia del reloj PLL

Auto Tono.

Escama Gris auto tono.

Para elegir lenguaje de exhibición sobre OSD

Deutsch : Alamán

Français : Francés

Italiano : Italiano

Español : Spanish

Nederlands: Holandés

中文(繁): China tradicional

Modificar la posición horizontal de OSD.

Modificar la posición vertical de OSC..

Modificar el tiempo de OSD.

Modificar el diafragama de OSD.

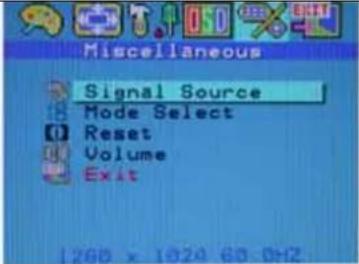

	Fuente de Seña :Conectar la fuente de seña de entrada.		D-SUB:Seña analogía RGB.DVI:Seña Digital RGB
	Modelo Selecto :Conectar el tamaño de exhibición en el modelo de DOS		Re-montar :Re-montar el escenario defectuoso.
	Volumen :Subir o bajar el volumen del sonido.		Salida :Salir y reservar el puesto.

MODELO DE EXHIBICION

Modelo de Exhibición que Entra
Resolución	Frecuencia Horizontal (KHz)	Frecuencia Vertical (Hz)
640X350		31.475
640X480		31.469
640X480		37.500
720X400		31.469
800X600		37.879
800X600		46.875
1024X768		48.363
1024X768		60.023
1280X1024		63.981
1280X1024		79.976

1. Ofrecemos 10 modelos disponibles, compatible con Windows.

2. Si ocurrirá cualquier interferencia sobre su pantalla al momento de modulando su PC o OSD. Es normal.

3. Para lograr el mejor cualidad de PC, no se olvide actualizar su tarjeta de controlador. Recomendamos fuertemente a Ud. a elige el modelo listado en la tabla.

4. Otros modelos que no están listado en dicha tabla, podrían ser no soportado.

5. Ud. puede usar administración de energía sobre su computadora. Es bueno para durar la vida del producto.

Especificación

Panel de LCD Tipo	Angulo de VistaProporción de ContrasteBrillantezTiempo de Reacción(Tr+Tf)Colores de ExhibiciónResolución Max.Pixel de Tirar	Panel de LCD de 19.0 TFT Activa MatricialH:170°, V:170°700 : 1 (Tipico)250 (Tipico)16 ms16.7M colores1280X1024(SXGA)0.294mm(H)x0.294mm(V)
Señas de Entrada RGB Análogo	DVI	Nivel del Video :0.7Vp-p(75Ω)Sincronizar TTL con 75Ω interna tirar de resistoresFrequencia FH:30~79KHzF V : 5 6 ~ 7 5 HzSoporte de señal digital RGB con señalizador tipo TMDS
Compatibilidad PC Mayor de	1280X1024@75Hz(No-interlazado)
Connectador	RGB AnáloDVIAudioEnergía	Desub 15-brochesDVI-DToma de corriente de teléfono estéreo, RCA-toma de corriente(L/R)A/C Socket
Energía	VoltajeConsumoModelo de reservación de energía	100-240V, 50/60Hz(universal)Adaptador de AC vía externalActivo < 48Watt MaxEn espera < 3Watt
Altavoz Interna		2Wx2(Estéreo) (MAX)
Interfaz del Usuario Indicador	de LED Activo - Verde	Apagado - ApagadoEn espera - Naranja
Condición operative	TemperaturaHumedad de Aire	5°C~40°C20% ~ 80% R.H.
Dimensiones	Físico	463mm(H) x 436mm(W) x 64mm(D)
Peso Neto	6.6 Kg
DDC		DDC2B Obediente
Administración de Energía		VESA DPMS
Regulación (Certificaciones)		CE, FCC, UL/CUL
