GEBRUIKSAANWIJZING CUE9HKEA PANASONIC

Lees voor u het apparaat gebruikt deze gebruiksinstructies grondig en bewaar ze voor toekomstig gebruik.

БЪЛГАРСКИ 50 \~ 55

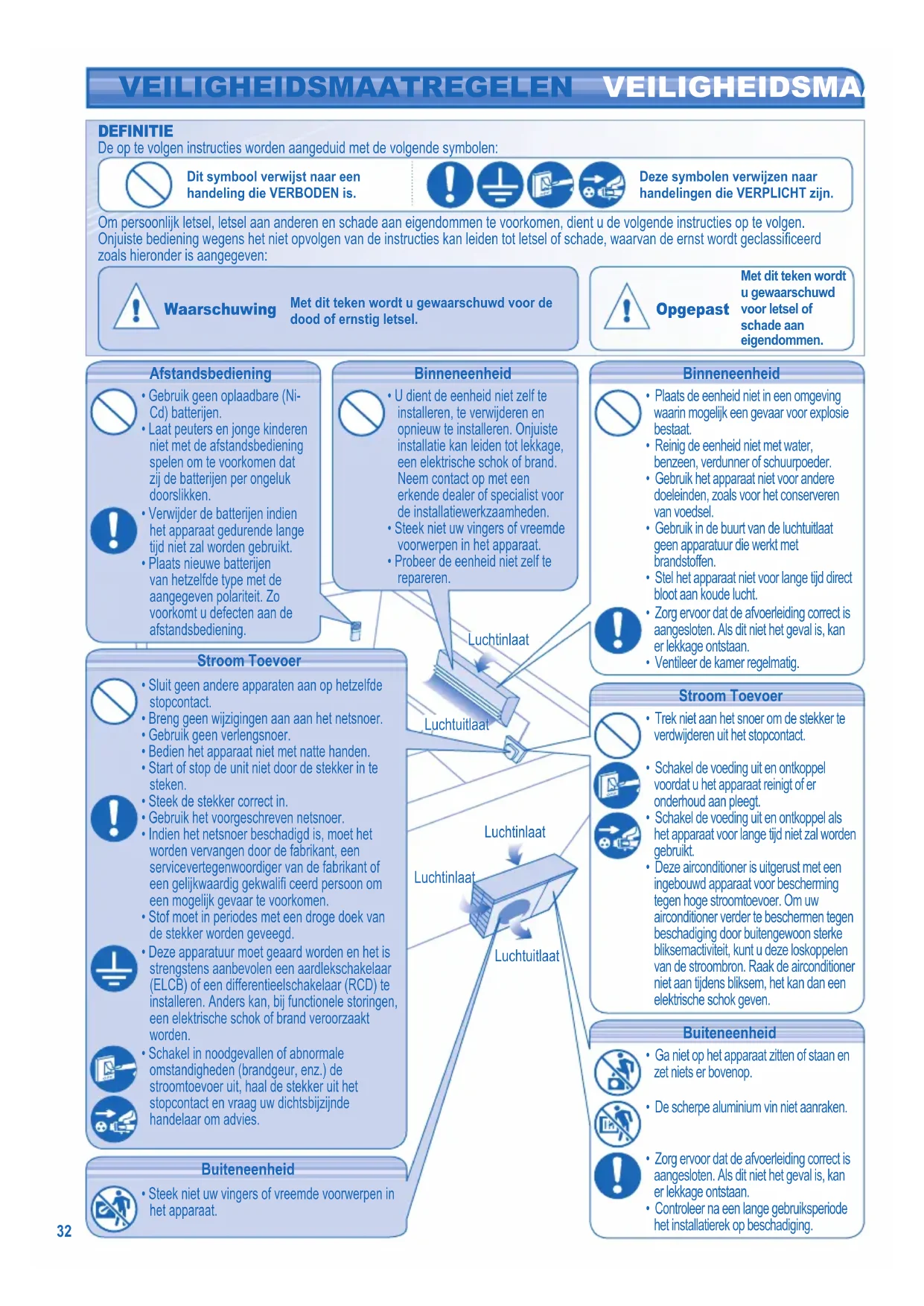

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen verwijzen naar handelingen die VERPLICHT zijn.

Om persoonlijk letsel, letsel aan anderen en schade aan eigendommen te voorkomen, dient u de volgende instructies op te volgen. Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassificeerd zoals hieronder is aangegeven:

Waarschuwing

Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel.

Opgepast

Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

Afstandsbediening

• Gebruik geen oplaadbare (Ni-Cd) batterijen.
• Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken.
• Verwijder de batterijen indien het apparaat gedurende lange tijd niet zal worden gebruikt.
• Plaats nieuwe batterijen van hetzelfde type met de aangegeven polariteit. Zo voorkomt u defecten aan de afstandsbediening.

Binneneenheid

• U dient de eenheid niet zelf te installeren, te verwijderen en opnieuw te installeren. Onjuiste installatie kan leiden tot lekkage, een elektrische schok of brand. Neem contact op met een erkende dealer of specialist voor de installatiewerkzaamheden.
• Steek niet uw vingers of vreemde voorwerpen in het apparaat.
  • Probeer de eenheid niet zelf te repareren.

Binneneenheid

• Plaats de eenheid niet in een omgeving waarin mogelijk een gevaar voor explosie bestaat.
• Reinig de eenheid niet met water, benzeen, verdunner of schuurpoeder.
• Gebruik het apparaat niet voor andere doeleinden, zoals voor het conserveren van voedsel.
• Gebruik in de buurt van de luchtuitlaat geen apparatuur die werkt met brandstoffen.
• Stel het apparaat niet voor lange tijd direct bloot aan koude lucht.
• Zorg ervoor dat de afvoerleiding correct is aangesloten. Als dit niet het geval is, kan er lekkage ontstaan.
• Ventileer de kamer regelmatig.

Stroom Toevoer

• Sluit geen andere apparaten aan op hetzelfde stopcontact.
• Breng geen wijzigingen aan aan het netsnoer.
• Gebruik geen verlengsnoer.
  • Bedien het apparaat niet met natte handen.
• Start of stop de unit niet door de stekker in te steken.
• Steek de stekker correct in.
• Gebruik het voorgeschreven netsnoer.
• Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een servicevertegenwoordiger van de fabrikant of een gelijkwaardig gekwalifi ceerd persoon om een mogelijk gevaar te voorkomen.
• Stof moet in periodes met een droge doek van de stekker worden geveegd.
• Deze apparatuur moet geaard worden en het is strengstens aanbevolen een aardlekschakelaar (ELCB) of een differentieelschakelaar (RCD) te installeren. Anders kan, bij functionele storingen, een elektrische schok of brand veroorzaakt worden.

- Schakel in noodgevallen of abnormale omstandigheden (brandgeur, enz.) de stroomtoevoer uit, haal de stekker uit het stopcontact en vraag uw dichtsbijzijnde handelaar om advies.

Luchtinlaat

Luchtuitlaat

Stroom Toevoer

• Trek niet aan het snoer om de stekker te verdwijderen uit het stopcontact.
• Schakel de voeding uit en ontkoppel voordat u het apparaat reinigt of er onderhoud aan pleegt.
• Schakel de voeding uit en ontkoppel als het apparaat voor lange tijd niet zal worden gebruikt.
• Deze airconditioner is uitgerust met een ingebouwd apparaat voor bescherming tegen hoge stroomtoevoer. Om uw airconditioner verder te beschemen tegen beschadiging door buitengewoon sterke bliksemactiviteit, kunt u deze loskoppelen van de stroombron. Raak de airconditioner niet aan tijdens bliksem, het kan dan een elektrische schok geven.

Buiteneenheid

- Steek niet uw vingers of vreemde voorwerpen in het apparaat.

Luchtinlaat

Luchtuitlaat

Buiteneenheid

- Ga niet op het apparaat zitten of staan en zet niets er bovenop.

- De scherpe aluminium vin niet aanraken.

- Zorg ervoor dat de afvoerleiding correct is aangesloten. Als dit niet het geval is, kan er lekkage ontstaan.

- Controleer na een lange gebruiksperiode het installatierek op beschadiging.

Dit apparaat is niet bedoeld om zonder toezicht te worden gebruikt door jonge kinderen of mensen met een handicap. Houd toezicht op jonge kinderen om te voorkomen dat zij met het apparaat gaan spelen.

GEBRUIKSOMSTANDIGHEDEN
Gebruik deze airconditioner binnen het volgende temperatuurbereik

Temperatuur (°C)		Binnen Buiten
		*DBT *WBT *DBT *WBT
KOELEN	Maximum 32 23 43 26
	Minimum 16 11 -15 -
VERWARMEN	Maximum 30 -24 18
	Minimum 16 --10 -

* DBT: Droge boltemperatuur
* WBT: Natte bolttemperatuur

ATTENTIE: • Bij een buitentemperatuur tot -15°C kan deze eenheid nog als koeler werken in een andere ruimte dan een woonkamer, zoals een computerkamer, terwijl de temperatuur in deze kamer 16°C of meer is en de vochtigheid maximaal 80%. Wanneer de buitentemperatuur -15°C bereikt, zal de compressor stilvallen en opnieuw in werking treden zodra de temperatuur meer dan -15°C bedraagt.
- Wanneer de buitentemperatuur buiten het hierboven vermelde temperatuurbereik ligt, zal de verwarmingscapaciteit aanzienlijk afnemen en zal het apparaat ter beveiliging misschien niet meer functioneren.

Vervanging of installarie van stekkers moet worden uitgevoerd door geautoriseerd/ gekwalificeerd personeel. De draden in de hoogdleiding zijn gekleurd in volgens de volgende code:

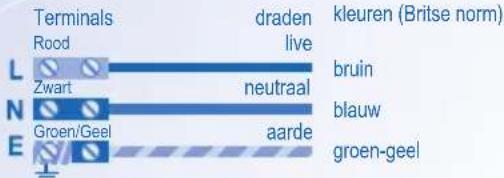

Terminals Rood draden live kleuren (Britse norm) L Zwart neutraal bruin N Groen/Geel aarde blauw E groen-geel

Bedradingskleuren kunnen varieren afhankelijk van de codenorm van een land.

Hartelijk dark voor de aanschal van de Panasonic airconditioner

INHOUDSOPGAVE

VEILIGHEIDSMAATREGELEN 32

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

MILIEUVEREISTEN

Batterijen afdanken

NL Batterij niet weggooien, maar inleveren als KCA.

AFDANKEN NA EINDE LEVENSDUUR

Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren).

Dit symbool betekent in Europa dat gebruikte elektrische en elektronische producten niet bij het normale huishoudelijke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. In Nederland kunt u uw producten bij uw winkelier inleveren bij de aanschaf van een vergelijkbaar nieuw product. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval. Neem contact op met uw gemeente voor meer informatie over het dichtstbijzijnde inzamelingspunt of raadpleeg www.nvmp.nl, www.ictoffice.nl of www.stibat.nl.

Voor zakelijke gebruikers in de Europese Unie

Neem voor het weggooien van elektrische en elektronische apparatuur contact op met uw leverancier voor verdere informatie.

Informatie over verwijdering van afval in landen buiten de Europese Unie

Dit symbool is alleen geldig in de Europese Unie. Neem wanneer u dit product wilt weggooien, contact op met de lokale overheid of uw leverancier en vraag wat de juiste verwijderingsmethode is.

• Schakel het apparaat niet in wanneer u net de vloer geboend hebt. Lucht de kamer na het boenen eerst goed, alvorens het apparaat te gebruiken.
• Installeer het apparaat niet op plaatsen met olieachtige dampen of rook.

PRODUCTOVERZICHT & BEDIENING

Supersonisch apparaat voor luchtreiniging Voorpaneel Luchtfi Iter Jaloezie voor richting luchtstroom • Niet handmatig regelen. Maximale afstand: 10m Ionisator Niet aanraken tijdens de werking. Ontvanger Display van de afstandsbediening OFF/ON® HET TOE® • Let s.v.p. goed op vermijden, dat het TEMP DE TEMPLE • Instellingsbereik: • De unit laten werk tot energiebespari VERWARMINGSM KOELINGSMODUS DROOGMODUS : MODE DE BEDR AUTO MODUS - Vo • Het apparaat kies overeenstemming en de binnentemp werkingssignaal. VERWARMINGSM • Het apparaat heef proces knippert het KOELINGSMODUS DROOGMODUS - D ONIONAL MAXIMALE AFSTAND: 10m 21°C AUTO FAN SPEED AUTO AIR SWING AUTO MAXIMALE AFSTAND: 10m 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 24:00 25:00 26:00 27:00 28:00 29:00 30:00 31:00 32:00 33:00 34:00 35:00 36:00 37:00 38:00 39:00 40:00 41:00 42:00 43:00 44:00 45:00 46:00 47:00 48:00 49:00 50:00 51:00 52:00 53:00 54:00 55:00 56:00 57:00 58:00 59:00 60:00 61:00 62:00 63:00 64:00 65:00 66:00 67:00 68:00 69:00 70:00 71:00 72:00 73:00 74:00 75:00 76:00 77:00 78:00 79:00 80:00 81:00 82:00 83:00 84:00 85:00 86:00 87:00 88:00 89:00 90:00 91:00 92:00 93:00 94:00 95:00 96:00 97:00 98:00 99:00

Knop auto OFF/ON

- Wordt gebruikt, wanneer u de afstandsbediening niet bij de hand hebt of bij storingen.

Stap	Actie	Stand
1 Druk 1 maal op de knop. Automatisch
2	Houd de knop ingedrukt totdat u een pieptoon hoort en laat de knop vervolgens los.	Krachtig koelen
3	Herhaal stap 2. Houd de knop ingedrukt totdat u twee pieptonen hoort en laat de knop vervolgens los.	Normaal koelen
4	Herhaal stap 3. Houd de knop ingedrukt totdat u drie pieptonen hoort en laat de knop vervolgens los.	Krachtig verwarmen
Druk op de toets, om uit te schakelen.

INDICATOR
POWER(Groen)	TIMER(Oranje)	QUIET(Oranje)	POWERFUL(Groen)	ION(Groen)	ALLERGEN BUSTER(Blauw)

OFF/ON①

HET TOESTEL AAN- OF UITSCHAKELEN

- Let s.v.p. goed op de OFF-indicatie op de afstandsbediening, om te vermijden, dat het apparaat ongewild start/stopt.

TEMP

DE TEMPERATUUR INSTELLEN

• Instellingsbereik: 16°C \~ 30°C.
• De unit laten werken binnen de aangeraden temperatuur kan leiden tot energiebesparing.

VERWARMINGSMODUS : 20°C \~ 24°C.

KOELINGSMODUS : 26°C \~ 28°C.

DROOGMODUS : 1°C \~ 2°C onder kamertemperatuur.

DE BEDRIJFSMODUS KIEZEN

AUTO MODUS - Voor uw gemak

- Het apparaat kiest elke 30 minuten een bedrijfsmodus, in overeenstemming met de ingestelde temperatuur, de buitenen de binnentemperatuur. Tijdens werkingsmodus fl ikkert het werkingssignaal.

VERWARMINGSMODUS - Genieten van warme lucht

- Het apparaat heeft enige tijd nodig om op te warmen. Tijdens dit proces knippert het stroomlampje.

KOELINGSMODUS - Genieten van koude lucht

DROOGMODUS - Drogen van de omgeving

- Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen.

FAN SPEED

VENTILATIESNELHEID SELECTEREN (5 OPTIES)

- Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus.

• AIR SWING

RICHTING VAN DE LUCHTSTROOM AANPASSEN (5 OPTIES)

• Hiermee houdt u de kamer geventileerd.
• Indien AUTO ingesteld is, zwaaien de jaloezieën automatisch naar links/naar rechts en omhoog/omlaag.
• In de verwarmingsmodus blaast de lucht een poosje horizontaal en begint daarna omlaag te blazen, en, zodra de temperatuur stijgt, beginnen de luchtstroomjaloezieën naar links/naar rechts te zwaaien.

GENIETEN VAN FRISSE LUCHT

- Om te zorgen voor een effect van verse lucht door het produceren van negatieve ionen.

- De ion-werking kan onafhankelijk worden ingeschakeld. Druk nogmaals op de knop de actie te stoppen.

QUIET

GENIETEN VAN EEN RUSTIGE OMGEVING

- Deze bedrijfsfunctie reduceert het geruis van de luchtstroom.

POWERFUL

TEMPERATUUR SNEL BEREIKEN

- Het supersonische apparaat voor luchtreiniging (super alleru-buster) werkt automatisch nadat de eenheid wordt ingeschakeld.

POWERFUL

ion

en kunnen in alle reactiveerd worden en kunnen den door opnieuw op de ets te drukken.

bedrijfsfuncties gactiveerd worden en kunnen geannuleerd worden door opnieuw op de desbetreffende toets te drukken.

POWERFUL

geselecteerd worden.

DE TIMER INSTELLEN

- Om het apparaat op de geprogrammeerde tijd IN of UIT te schakelen.

Stel de timer in op ON of OFF.

Stel de tijd in. Bevestig.

• Om de ON- of OFF-instelling van de timer te annuleren, drukt u op ON of OFF en vervolgens op CANCEL.
• Wanneer de ON-timer ingeschakeld is, start het apparaat eventueel (tot 30 minuten) vóór het eigenlijke geprogrammeerde tijdpunt, om op tijd de gewenste temperatuur te bereiken.
• De timer-functie baseert op de, op de afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald. Voor het instellen van de uurtijd verwijzen wij naar Voorbereiding Afstandsbediening op de achterkant hiervan.
• Indien de timer handmatig geannuleerd wordt of na een stroomuitval, kunt u de vorige programmering herstellen (zodra weer stroom voorhanden is), door op SET te drukken.

OPTIONELE INTSTELLINGEN

Houd deze toets 5 minuten ingedrukt, om de helderheid van de indicator van het apparaat te dimmen of te terug te zetten.

Houd deze toets ongeveer 10 seconden ingedrukt, om de ingestelde temperatuur in °C of °F te tonen.

Houd deze toets ongeveer 5 seconden ingedrukt, om te tijdindicatie in 12-uur of in 24-uur te tonen.

Druk op deze toets, om de standaardinstelling van de afstandsbediening terug te zetten.

RESET

Deze toets wordt in normaalbedrijf niet gebruikt.

Zet de temperatuur, in de koelmodus, 1°C hoger of, in de verwarmingsmodus, 2°C lager dan de gewenste temperatuur, om 10% energie te sparen.

Gebruik gordijnen om zonlicht en warmte van buiten te weren, om, tijdens de koeling, het energieverbruik te reduceren.

OPGEPAST

• Schakel de voeding uit en trek de stekker uit het stopcontact, voordat u het apparaat reinigt.
• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.

REINIGINGSINSTRUCTIES

• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep ( pH7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40°C.

TIP

• Voor de beste prestaties en maximale energiebesparing reinigt u het fi Iter regelmatig.
• Neem contact op met de dichtstbijzijnde dealer voor seizoeninspecties.

LUCHTFILTER

• De luchtfilters moeten elke twee weken worden gereinigd.
• Was/spoel de filters voorzichtig met water om schade aan het oppervlakte van de filters te voorkomen.
• Droog de filters goed in de schaduw, uit de buurt van vuur of direct zonlicht.
  • Vervang beschadigde filters.

ALUMINIUM VIN

VOORPANEEL

Omhoog tillen en trekken om te verwijderen. Voorzichtig wassen en drogen.

nt. hadigde fi Iters. Verwijderen Verwijderen

BINNENEENHEID

Veeg de eenheid zachtjes af met een zachte, droge doek.

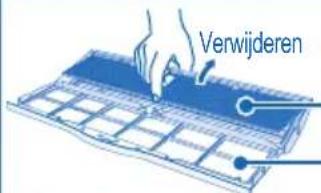

SUPERSONISCH APPARAAT VOOR LUCHTREINIGING

Verwijderen

Reinig het alleru-buster fi Iter met een stofzuiger.

Stofzuig, was en droog het frame.

• Er wordt aangeraden het filter om de 6 maanden te reinigen.
• Vervang het filter na elke 3 jaar en vervang beschadigde filters. Onderdeel nr: CZ-SA13P

IONISATOR

Reinigen met een katoenen doek.

VOOR SEIZOENSINSPECTIE, NADAT HET APPARAAT LANG NIET IN GEBRUIK WAS

• Controleer de batterijen van de afstandsbediening.
• Controleer de inlaat- en uitlaatopeningen op obstructies.
• Het is normaal dat na 15 minuten gebruikstijd het temperatuurverschil tussen de luchtinlaat- en luchtuitlaatopeningen als volgt is:
  Bij koelen: ≥ 8°C
  Bij verwarmen: ≥14°C

BIJ LANGDURIGE INACTIVITEIT

• Laat het apparaat 2\~3 uur verwarmen, zodat de eenheid helemaal droog wordt.
• Schakel de voeding uit en ontkoppel.
• Verwijder de batterijen uit de afstandsbediening.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

Onder de volgende omstandigheden moet u DE STROOM UITSCHAKELEN EN DE STEKKER UIT HET STOPCONTACT TREKKEN en daarna een geautoriseerde handelaar opbellen:

• Een abnormaal lawaai tijdens de werking.
• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.
• Er lekt water uit de binneneenheid.
• De zekering springt regelmatig uit.
• De stroomdraad wordt onnatuurlijk warm.
• De schakelaars of knoppen werken niet zoals het hoort.

De volgende symptomen geven niet een defect aan.

Symptoom	Oorzaak
Er komt damp uit de binneneenheid. • Condensatie door koelproces.
Tijdens werking klinkt er geluid van stromend water.	• Stromend koelmiddel in het apparaat.
De ruimte heeft een vreemde geur. • Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding.
De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch.	• Zo verdrijft u de omgevingsgeuren.
Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.	• De vertraging dient ter bescherming van de compressor van de eenheid.
Er komt water/stoom uit de buiteneenheid. • In de leidingen vindt condensatie of verdamping plaats.
Timerindicator is altijd aan. • Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd.
AAN/UIT-indicator knippert tijdens werking en de ventilator van de binneneenheid is gestopt.	• De eenheid staat in de ontdooiingstand en het gesmolten ijs wordt via de buiteneenheid afgevoerd.
De binnenventilator stopt af en toe tijdens verwarmen.	• Onbedoeld koelen voorkomen.
De AAN/UIT-indicator knippert voordat de eenheid wordt ingeschakeld.	• Dit is een initiele stap tijdens de voorbereiding voor werking wanneer de ON timer is ingeschakeld.
Tijdens de werking kan een kraakgeluid hoorbaar zijn.	• Het paneel kan uitzetten/krimpen als gevolg van het temperatuurverschil.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptoom	Controleer
Verwarmings-/Koelingswerking werkt niet effi cient.	Stel de temperatuur correct in.Sluit alle deuren en ramen.Maak de fi lters schoon of vervang ze.Verwijder elke obstructie bij de lucht in- en uitlaatopingen.
Luidruchtig tijdens werking. • Controleer of de unit is geinstalleerd op een helling.
Afstandsbediening werkt niet.(De display is gedimd of het transmissiesignaal is zwak.)	Plaats de batterijen correct.Vervang zwakke batterijen.
Het apparaat werkt niet. • Controleer of de stroomonderbreker ontkoppeld is.
		Controleer of de timers zijn ingesteld.
Het apparaat ontvangt geen signaal van de afstandsbediening.	Controller, of de ontvanger niet geblokkeerd wordt.Het een en ander fluorescerend licht kan eventueel de signaalzender storen. Vraag uw dichtstbijzijnde handelaar om raad.
De ION-indicator op de binneneenheid knippert.	Druk twee keer op de knop [icon]. Indien de indicator blijft knipperen, de dealer raadplegen.

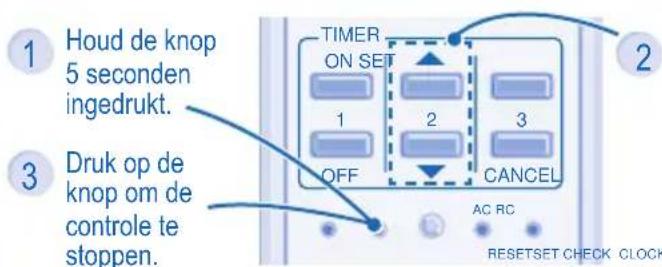

De unit stopt en de timer indicator fl ikkert.

1 Houd de knop 5 seconden ingedrukt. 2 Druk op de knop om de controle te stoppen. 3 OFF TIMER ON SET 1 2 3 CANCEL AC RC RESETSET CHECK CLOCK

- Schakel het apparaat uit en geef de foutcode door aan de dichtstbijzijnde dealer.

OPMERKING :

- Het apparaat kan mogelijk beperkt worden gebruikt (bij 4 pieptonen), afhankelijk van de fout.

PRECAUÇÕES DE SEGURANÇA PRECAUÇÕES D

DEFINIÇÃO

Selecteer de gewenste stand.

Start/stop het apparaat.

Stel de gewenste temperatuur in.

Programe a temperatura desejada.
