GEBRUIKSAANWIJZING SVW300 KOSPEL

Installatie- en bedieningshandleiding

Upute za montažu i uporabu

Uitleg van symbolen 23

Veiligheidsrichtlijnen 24

Beschrijving van het apparaat 24

Constructie 25

Installation 29

Opstarten 29

Omgaan met schade of onregelmatigheden 30

Buiten gebruik stellen 30

Recycling en Afvalverwerking 30

Lees deze handleiding grondig voordat u deze gebruikt.

Volg de handleiding om een veilige en correcte werking van het product te garanderen.

Bewaar de handleiding voor naslag.

Volg de veiligheidsinstructies zorgvuldig om letsel en schade te voorkomen.

Gevaar

Dit teken waarschuwt voor een gevaarlijke situatie.

Let op

Dit teken waarschuwt tegen schade aan eigendommen en milieuvervuiling.

Tip

Tekst gemarkeerd met het woord Tip bevat aanvullende informatie.

Raadpleeg deze handleiding bij het bedienen van het product of de bedieningselementen die met dit symbool zijn gelabeld.

Toepasselijke wetten en regelgeving

• Nationale elektra en waterleiding installatie voorschriften.
• Wettelijke beroepshygiène- en veiligheidsvoorschriften.
• Wettelijke milieubeschermingsvoorschriften.

• Regels van professionele en verzekeringsverenigingen.
  • Geldende nationale veiligheidsvoorschriften.

• Lees en volg strikt deze montage- en bedieningsinstructies om een lange levensduur en betrouwbare werking van het buffervat te garanderen.

• De fabrikant van dit buffervat is niet aansprakelijk voor schade door het niet volgen van deze montage- en bedieningsinstructies.
• Tijdens alle werkzaamheden gerelateerd aan de installatie, service of onderhoud van het apparaat, moeten de principes van gezondheid en veiligheid, explosiebeveiliging, brandbeveiliging en milieubescherming worden nageleefd in overeenstemming met de geldende eisen en voorschriften in het betreffende land.
• Het buffervat mag niet worden geïnstalleerd in ruimtes waar de temperatuur kan dalen tot onder 0°C.
• De installatie van het buffervat en de eerste inbedrijfstelling, evenals al het hydraulisch werk, moeten worden uitgevoerd door een gekwalificeerde installateur.
• Het verwarmingswater moet voldoen aan alle relevante lokale waterkwaliteitsnormen.
• De nominale temperatuur van het water in het buffervat mag niet hoger zijn dan 80°C (400l en 500l). In het buffervat (200l; 300l; 800l; 1000l) mag deze niet hoger zijn dan 95°C.

Beschrijving van het apparaat

De buffertanks SV en SVW zijn apparaten ontworpen voor het opslaan van verwarmingswater (en/of koeling voor 200; 300 liter) in samenwerking met verwarmingsketels en warmtepompen. Daarnaast fungeren ze als een verdeelstuk (koppeling), hydraulische scheider en verwarmingscircuit vanuit de stookruimte. De SVW-tank heeft een ingebouwde spiraal voor het aansluiten van andere warmtebronnen. De buffertank is gemaakt van zwart staalplaat, aan de binnenkant in ruwe staat en aan de buitenkant beschermd met een anticorrosieverf. De SV- en SVW-tanks hebben thermische isolatie die afhankelijk van de capaciteit is gemaakt van: 200, 300 liter - PUR-schuim; 400, 500 liter - piepschuim; 800-1000 liter - polyestervezel. Het grote aantal aansluitingen biedt verschillende aansluitmogelijkheden.

De maximale werkdruk van de buffertank:

- 0,3 MPa - Buffertanks van 200 - 1000 liter

De maximale werkdruk in de spiraal:

- 1 MPa - Buffertanks van 200 - 1000 liter

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

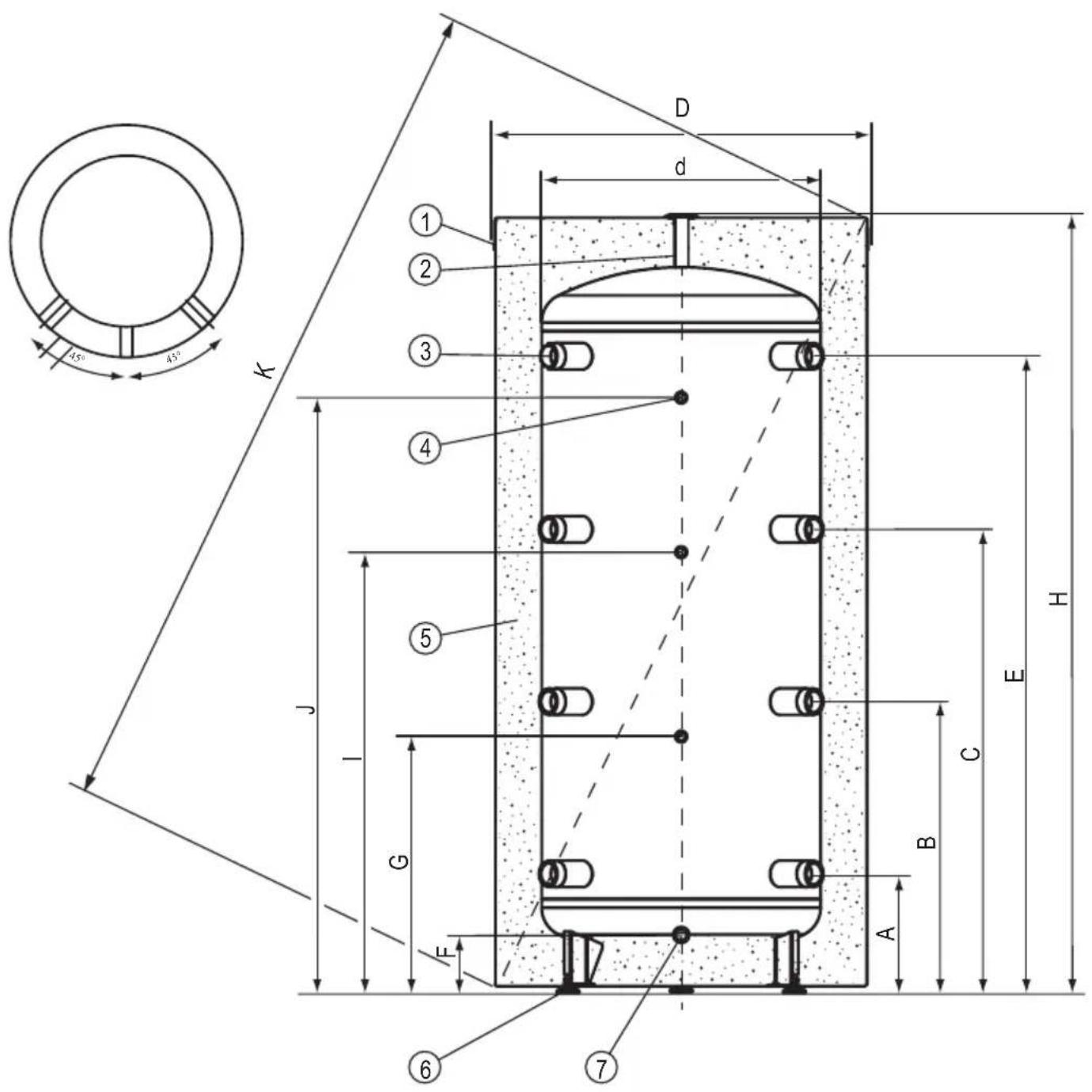

Buffertank SV (200l, 300l)

[1] - Bovenste deksel
[2] - Ontluchtingsaansluiting (1/2")
[3] - Aansluitstomp (6/4")
[4] - Temperatuursensoraansluiting (1/2")
[5] - Thermische isolatie
[6] - Voeten
[7] - Afvoeraansluiting (1/2")

45° 45° D d 1 2 3 4 5 J G E 6 7 8 A B C H K' K

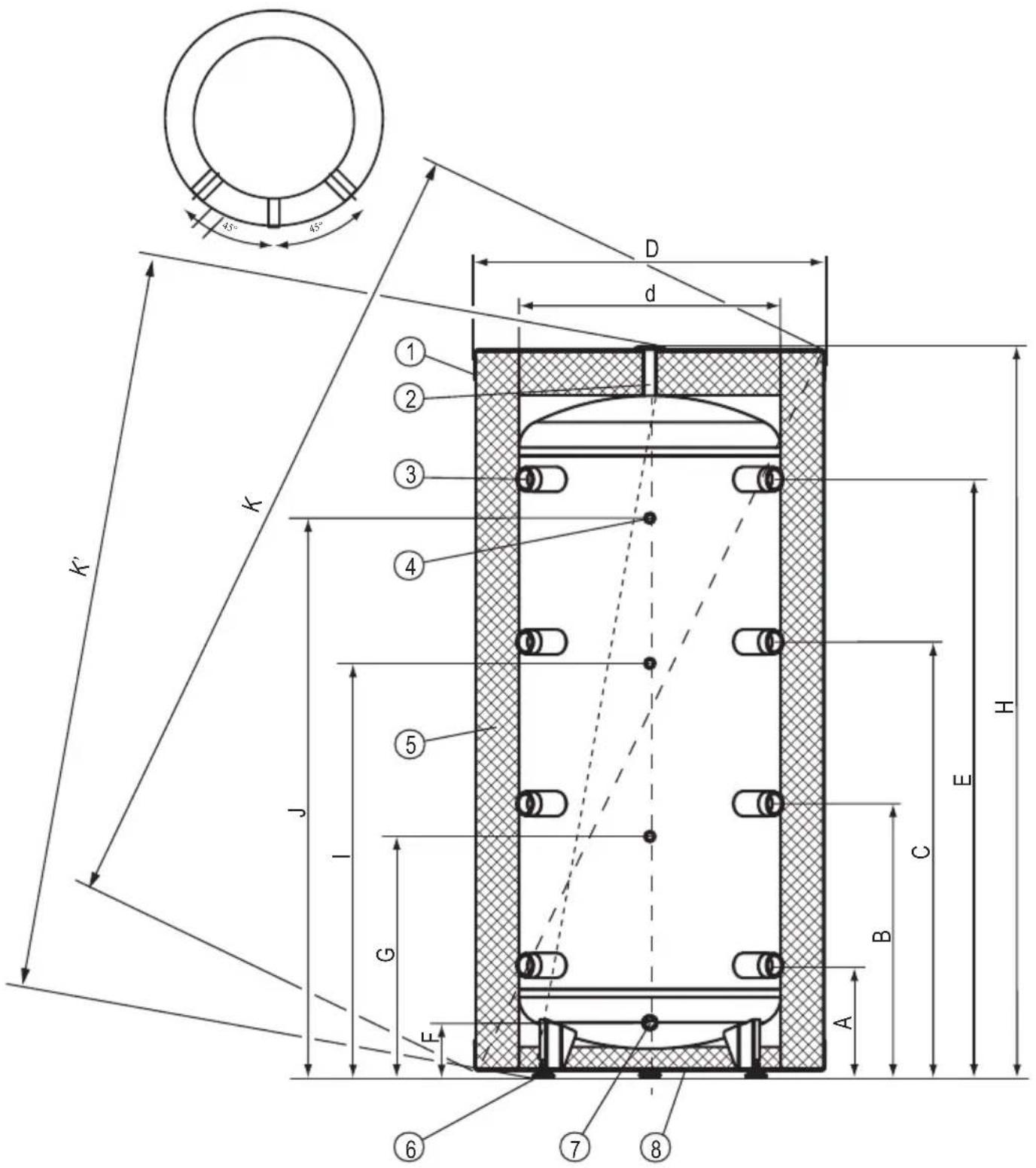

Buffertank SV (400l; 500l; 800l; 1000l)

[1] - Bovenste deksel
[2] - Ontluchtingsaansluiting (1/2")
[3] - Aansluitstomp (6/4")
[4] - Temperatuursensoraansluiting (1/2")
[5] - Thermische isolatie
[6] - Voeten
[7] - Afvoeraansluiting (1/2")
[8] - Onderste deksel

1 2 3 4 5 6 7 8 9 10 11 J N G L E A B C D d H 45° 45°

Buffertank met verwarmingsspiraal SVW (200l, 300l)

[1] - Bovenste deksel
[2] - Ontluchtingsaansluiting (1/2")
[3] - Aansluitstomp (6/4")
[4] - Temperatuursensoraansluiting (1/2")
[5] - Thermische isolatie
[6] - Voeten
[7] - Afvoeraansluiting (1/2")
[8] - Aansluiting verwarmingsspiraal 1"

1 2 3 4 5 6 7 8 9 D d J I N G L E A B C H 45° 45°

Buffertank met verwarmingsspiraal SVW (400l, 500l; 800l; 1000l)

[1] - Bovenste deksel
[2] - Ontluchtingsaansluiting (1/2")
[3] - Aansluitstomp (6/4")
[4] - Temperatuursensoraansluiting (1/2")
[5] - Thermische isolatie
[6] - Voeten
[7] - Afvoeraansluiting (1/2")
[8] - Aansluiting verwarmingsspiraal 1"
[9] - Onderste deksel

Afmetingen

Modell		SV200.1	SVW200.1	SV300.2	SVW300.2	SV400.1	SVW400.1	SV500.1	SVW500.1	SV800.1	SVW800.1	SV1000.1	SVW1000.1
D	457 5	595 692		755 854 994		994
d		50 600 650 7		90 790
H		1596 1643 1		761 1911 224		41
A		49 256 261 2		294 294
B		11 626 656 7		718 828
C		73 996		1051 1142		1362
E		1322 1338 1368 1446		1566 1895
F		26 124 130 1		60 160
G		44 550 629 691 801		691 801
I		911 940		947		1064 1099 1379		1379
J		1239 1249 1278 1379		1539 1869
K		1700 1740 1810 1975		2130 2430
K'		-		-		1675		1800		1915		2245
L		-	256	-	239	-	246	-	251	-	293	-	293
N		-	811	-	850	-	856	-	974	-	1182	-	1294

Installation

• de buffertank is alleen ontworpen voor verticale montage (schroefvoeten),
• de buffertank kan in de volgende centrale verwarmingssystemen worden geinstalleerd:
• open systeem, in overeenstemming met wettelijk bindende eisen,
• gesloten systeem, in overeenstemming met wettelijk bindende eisen,
• de buffertank moet zo en op een dergelijke plaats gemonteerd worden dat overstroming van de ruimte door lekkage van de tank of de aansluitingen wordt vermeden.

Opstarten

Controleer de pijpaansluitingen en zorg ervoor dat u de aansluitschema's bekijkt voor het opstarten.

Controleer op waterlekken. Test de prestaties van het veiligheidsventiel volgens de instructies van de fabrikant van het ventiel.

Omgaan met schade of onregelmatigheden

Onregelmatigheid Instructies voor handelen
Waterlekkage uit de tank	draai de afsluitkranen van de CV uit en neem contact op met de service
Overmatige drukstijging in de tank

Buiten gebruik stellen

Een gebruikt product mag niet als huishoudelijk afval worden behandeld. Correcte verwijdering van het gebruikte product voorkomt potentiële negatieve impact op het milieu die kan optreden bij onjuiste afvalverwerking. Voor meer gedetailleerde informatie over het recyclen van dit product, neem contact op met uw lokale gemeentelijke autoriteit of afvalbeheerdiensten.

Recycling en Afvalverwerking

Verwijdering van het product en apparatuur:

Het product en de apparatuur mogen niet met het huishoudelijk afval worden weggegooid. Zorg ervoor dat het product en alle apparatuur op de juiste wijze worden afgevoerd. Alle relevante regelgeving moet worden nageleefd.

Heet water tank			SV200.1	SVW200.1	SV300.2	SVW300.2	SV400.1	SVW400.1	SV500.1	SVW500.1	SV800.1	SVW800.1	SV1000.1	SVW1000.1
Nominale capaciteit I 200 30		0 400	500 800 1000
Standby Losses W 53 65 87		78 120	121 127 128
Storage Capacity I 220 219		324 322 399	396 493 490		795 790 942		936
Nominale druk	opslag	MPa	0,3
	spiraal		-1 -	1 - 1 -	1 - 1	-	1
Nominale temperatuur		°C 95					80				95
Oppervlakte van de spiraal		m^2	-	0,75	-	1,5	-	1,7	-	2,25	-	3	-	3,5
Capaciteit van de spiraal		dm^3	-	4,5	-	9,1	-	10	-	13,7	-	22,4	-	25,2
Vermogen van de spiraal		kW	-	22*	-	45*	-	50*	-	65*	-	90*	-	105*
				7**		14**		16**		21**	-	28*	-	32**
Gewicht (leeg)		kg	53	69	56	85	86	118	96	131	128	170	150	196
