Producttype	Bufferboiler met spiraal
Merk	Kospel
Model	SVW500
Nominale inhoud	500 L
Opslagvolume	490 L
Nominale druk (tank)	0,3 MPa (3 bar)
Maximale werkdruk (spiraal)	1 MPa (10 bar)
Nominale maximale temperatuur	80 °C
Oppervlakte spiraal	2,25 m²
Inhoud spiraal	13,7 dm³
Vermogen spiraal (80/10/45°C)	65 kW
Vermogen spiraal (55/10/45°C)	21 kW
Warmteverlies in rust	128 W
Leeggewicht	131 kg
Thermische isolatie	Polystyreen
Materiaal	Zwart staalplaat, ruw interieur, anticorrosieverf exterieur
Hoofdaansluitingen	6/4" voor circuit, 1/2" voor ontluchter, thermostathuls en aftap, 1" voor spiraal
Montagetype	Verticaal
Gebruik	Opslag van verwarmingswater met ketels en warmtepompen, hydraulische verdeler
Conformiteit	Normen voor elektrische installatie, loodgieterij, veiligheid en milieu
Recycling	Niet weggooien met het huisvuil, volg de lokale regelgeving

Veelgestelde vragen - SVW500 KOSPEL

Wat is de maximale druk van de tank van de SVW500-boiler?

De nominale druk van de tank is 0,3 MPa (3 bar).

Kan de SVW500 worden gebruikt met een warmtepomp?

Ja, de SVW500 is ontworpen om te werken met ketels en warmtepompen als bufferboiler.

Wat is de maximale watertemperatuur in de SVW500-boiler?

De nominale maximale temperatuur is 80 °C voor dit model van 500 L.

Hoe installeer ik de SVW500-boiler?

De installatie moet worden uitgevoerd door een professional, in verticale positie, in een vorstvrije ruimte. Volg de geldende normen voor open of gesloten circuits.

Wat te doen bij waterlekkage van de boiler?

Sluit onmiddellijk de afsluitkleppen van het verwarmingssysteem en neem contact op met een gespecialiseerde service.

Wat is het vermogen van de spiraal van de SVW500?

De spiraal levert 65 kW onder nominale omstandigheden (80/10/45°C) en 21 kW onder gereduceerde omstandigheden (55/10/45°C).

Heeft de SVW500-boiler speciaal onderhoud nodig?

Controleer regelmatig de dichtheid van de aansluitingen en de werking van de veiligheidsklep. Raadpleeg de handleiding voor periodieke controles.

Wat is het leeggewicht van de SVW500?

Het gewicht zonder water is ongeveer 131 kg.

Kunnen meerdere warmtebronnen op de SVW500 worden aangesloten?

Ja, dankzij de ingebouwde spiraal kunt u een extra warmtebron aansluiten (bijv. zonnepanelen).

Hoe de SVW500-boiler aan het einde van de levensduur verwijderen?

Gooi het niet weg met het huisvuil. Recycle het via een erkend centrum volgens de lokale regelgeving.

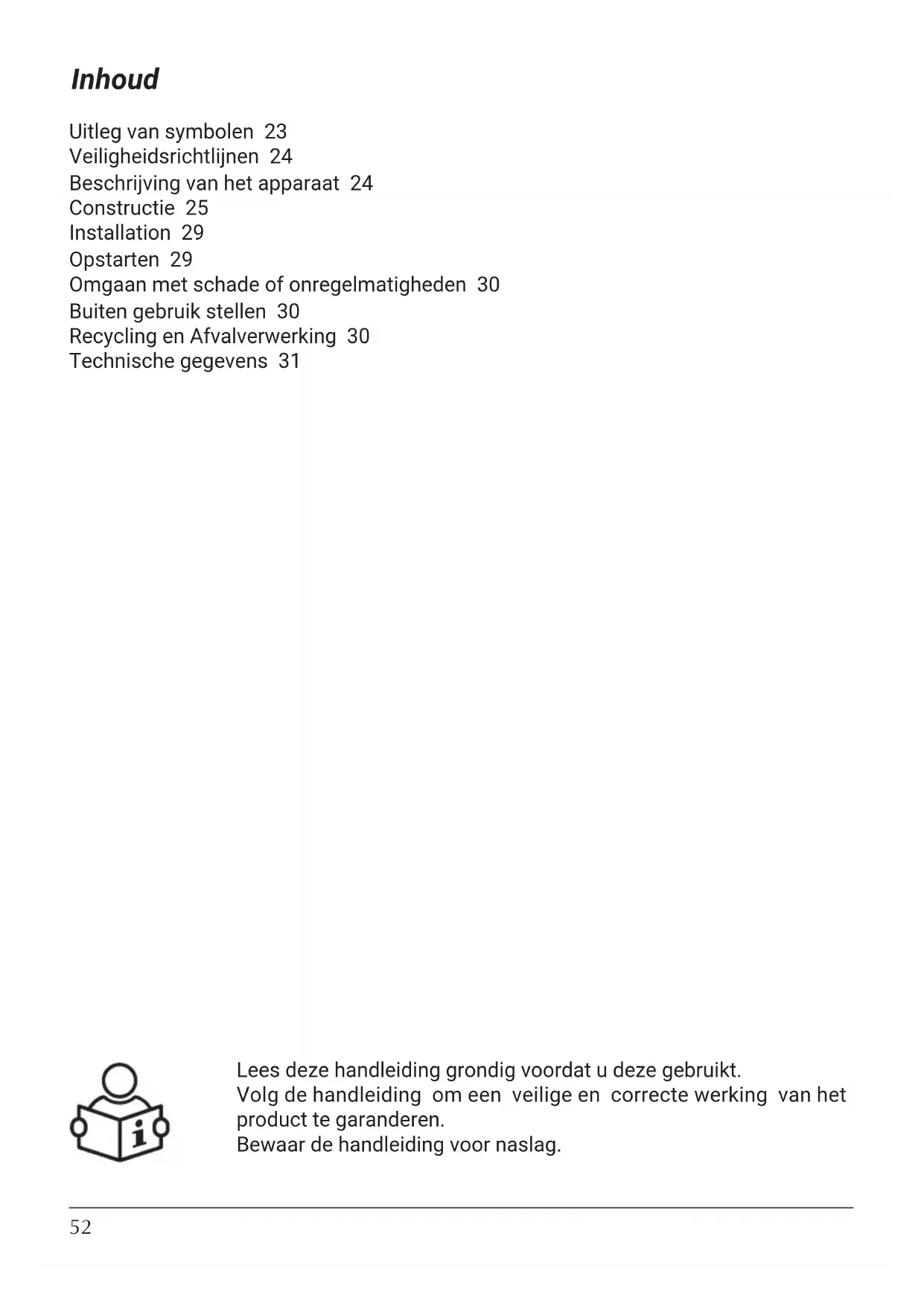

GEBRUIKSAANWIJZING SVW500 KOSPEL

Installatie- en bedieningshandleiding

Upute za montažu i uporabu

Uitleg van symbolen 23

Veiligheidsrichtlijnen 24

Beschrijving van het apparatus 24

Constructie 25

Installation 29

Opstarten 29

Omgaan met schade of onregelmatigheden 30

Buiten gebruik stellen 30

Recycling en Afvalverwerking 30

Lees deze handleiding grondig voordat u deze gebruikt.

Volg de handleiding om een veilige en correcte werkung van het product te garanderen.

Bewaar de handleiding voor naslag.

Volg de veiligheidsinstrumenties zorgvuldig om letsel en schade te voorkomen.

Gevaar

Dit teken waarschuwt voor een gevaarlijke situatie.

Let op

Dit teken waarschuwt gegen schade aan eigendommen en milieuvervuiling.

Tip

Tekst gemarkeerd met hetwoord Tip bevat aanvullende informatie.

Raadpleeg deze handleiding bij het bedieren van het product of de bedieningselementen die met dit symbolonzijn gelabeld.

Toepasselijke wetten en regelgeving

• Nationale elektra en waterleiding installmente voorschriften.
• Wettelijkbeeroepshygiene- en veiligheidsvoorschriften.
• Wettelijk milieubeschermingsvoorschriften.

• Regels van professionele en verzekeringsverenigingen.
  Geldende nationale veiligheidsvoorschriften.

• Lees en volg strikt deze montage- en bedieningsinstructies om een lange levensduur en betrouwbare werkung van het buffervat te garanderen.

• De fabrikant van dit buffervat is nicht aansprakelijk voor schade door het Niet volgen van deze montage- en bedieningsinstructies.
• Tijdens alle werkzaamheden gerelateerd aan de installmentie, service of onderhoud van het apparaat,要去en de principes van gezondheid en verilgheid, explosiebeveiliging, brandbeveiliging en milieubescherming worden nageleefd in overeenstemming met de geldende eisen en voorschriften in het betreffende land.
• Het buffervat mag nicht worden geinstalleerd in ruimtes waar de temperatuur kan dalen tot onder 0^ .
• De installmentie van het buffervat en de eerste inbedrijfstelling, evenals al het hydraulisch werk,要去en worden uitgevoerd door een gekwalificeerde installer.
• Het verwarmingswater要去 voldoen aan alle relevante lokale waterkwaliteitsnormen.
• De nominale temperatuur van het water in het buffervat mag zich hoger�k dan 80^ (400l en 500l). In het buffervat (200l; 300l; 800l; 1000l) mag deze zich hoger�k dan 95^ .

Beschrijving van het apparatus

De buffertanks SV en SVW় apparaten ontworpen voor het opslaan van verwarmingswater (en/of koeling voor 200; 300 liter) in samenwerking met verwarmingsketels en warmtepompen. Daarnaast fungeren ze als een verdelijkstuk (koppeling), hydraulische scheider en verwarmingscircuit vanuit de stockruimte. De SVW-tank heeft een ingebouwde spiraal voor het aansluiten van andere warmtebronnen. De buffertank is gemaat van zwart staalplaat, aan de binnenkant in ruwe staat en aan de buiteenkant beschermd met een anticorrosieverf. De SV- en SVW-tanks hebben thermische isolatie die afhankelijk van de capaciteit is gemaat van: 200, 300 liter - PUR-schuim; 400, 500 liter - piepschuim; 800-1000 liter - polyesterverzel. Het groe,aantal aansluitingen biedt verschillende aansluitmogelijkheden.

De maximale werkdruk van de buffertank:

• 0,3 MPa - Buffertanks van 200 - 1000 liter

De maximale werkdruk in de spiraal:

• 1 MPa - Buffertanks van 200 - 1000 liter

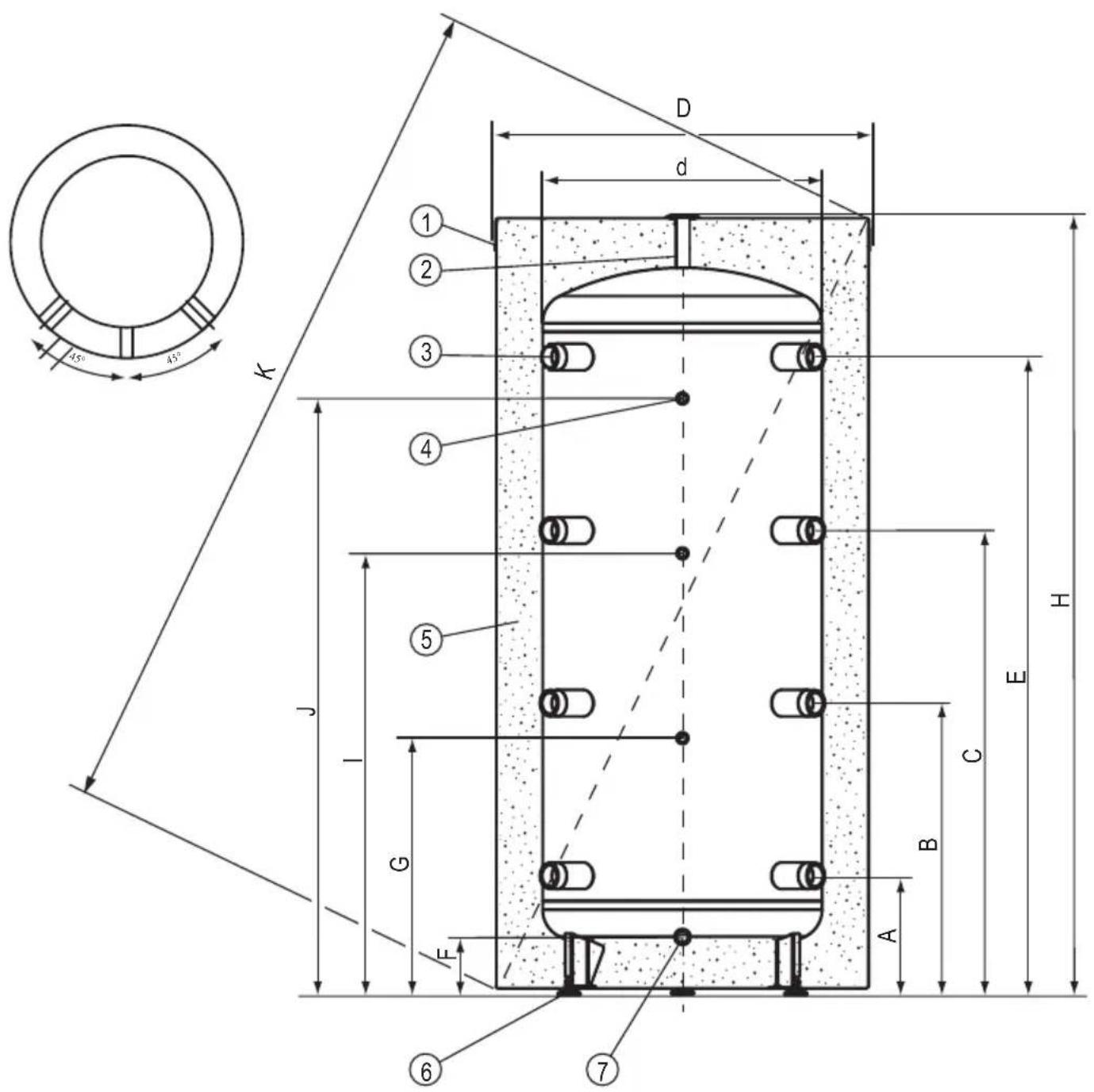

Buffertank SV (200l, 300l)

[1] -Bovenste deksel
[2] - Ontluchtingsaansluiting (1/2")
[3] - Aansluitstomp (6/4")
[4] - Temperatuursensoraansluiting (1/2")
[5] -Thermische isolatie
[6] - Voeten
[7] -Afvoeraansluiting (1 / 2^ )

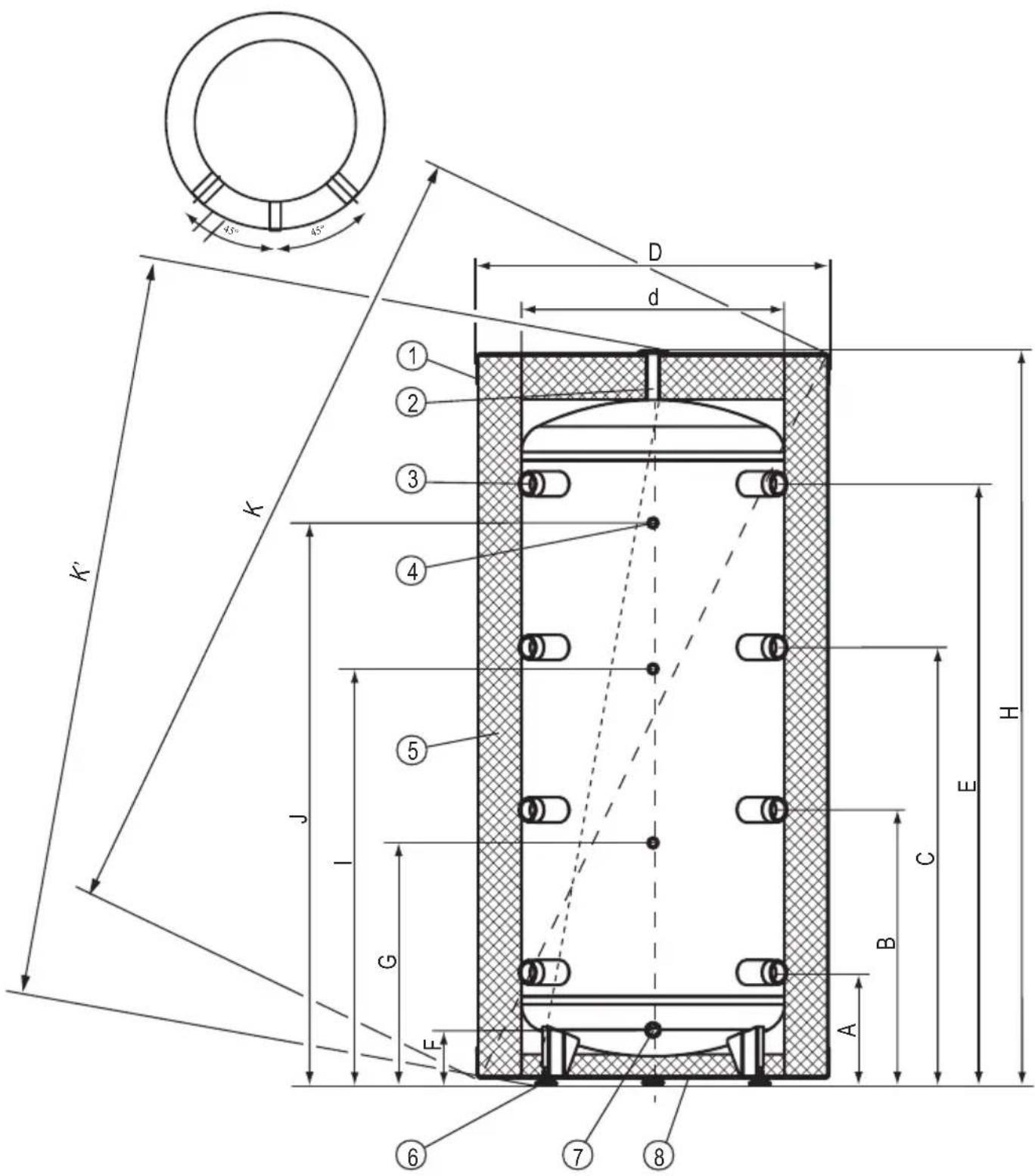

Buffertank SV (400l; 500l; 800l; 1000l)

[1] - Bovenste deksel
[2] - Ontluchtingsaansluiting (1/2")
[3] -Aansluitstomp (6/4")
[4] - Temperatuursensoraansluiting (1 / 2^ )
[5] -Thermische isolatie
[6] - Voeten
[7] -Afvoeraansluiting (1 / 2^ )
[8] - Onderste deksel

Buffertank met verwarmingsspiraal SVW (200l, 300l)
[1] - Bovenste deksel
[2] - Onluchtingsaansluiting (1/2")
[3] -Aansluitstomp (6 / 4^ )
[4] - Temperatuursensoraansluiting (1/2")
[5] - Thermische isolatie
[6] - Voeten
[7] - Afvoeraansluiting (1/2")
[8] - Aansluiting verwarmingsspiraal 1"

Buffertank met verwarmingsspiraal SVW (400l, 500l; 800l; 1000l)

[1] - Bovenste deksel
[2] - Ontluchtingsaansluiting (1/2")
[3] -Aansluitstomp (6/4")
[4] - Temperatuursensoraansluiting (1 / 2^ )
[5] -Thermische isolatie
[6] - Voeten
[7] -Afvoeraansluiting (1 / 2^ )
[8] -Aansluitingverwarmingsspiraal 1"
[9] - Onderste deksel

Afmetingen

Modell		SV200.1	SVW200.1	SV300.2	SVW300.2	SV400.1	SVW400.1	SV500.1	SVW500.1	SV800.1	SVW800.1	SV1000.1	SVW1000.1
D	457 516162662618697095545	595 692		755 854 994		994
		50 600 650 7		90 790
		1596 1643 1		761 1911 224		41
		49 256 261 294		294 294
		11 626 656 7		18 828
		73 996		1051 1142		1362
		1322 133		8 1368 1446		1566 1895
		26 124 130 160		60 160
		44 550 629 691		691 801
		911 940		947		1064 1099 1		379
		1239 124		9 1278 1379		1539 1869
		1700 174		0 1810 1975		2130 2430
		-		-		1675		1800		1915		2245
		-	256	-	239	-	246	-	251	-	293	-	293
		-	811	-	850	-	856	-	974	-	1182	-	1294

Installation

• de buffertank is alleen ontworpen voor verticale montage (schroefvoeten),
• de buffertank kan in de volgende centrale verwarmingssystemen worden geinstalleerd:
• open systeem, in overeenstemming met wettelijk bindende eisen,
• gesloten system, in overeenstemming met wettelijk bindende eisen,
• de buffertank要去 op een op een dergelijk plaat gemonteerd worden dat overstroming van de ruimte door lekkage van de tank of de aansluitingen worden vermeden.

Opstarten

Controller de pijpaansluitingen en zorg ervoor dat u de aansluitschema'sbekijkvt voor het opstarten.

Controller op waterlekken. Test de prestaties van het veiligheidsventiel volgens de instructies van de fabrikant van het ventiel.

Omgaan met schade of onregelmatigheden

Onregelmatigheid Instructies voor handel	en
Waterlekkage uit de tank	draai de afsluitkranen van de CV uit en neem contact op met de service
Overmatige drukstijging in de tank

Buiten gebruik stellen

Een gebruikt product mag Niet als huishoudelijk afval worden behandeld. Correcte verwijdering van het gebrukke product voorkomt potentièle negatieve impact op het milieu die kan optreten bij onjuiste afvalverwerking. Voor meer gedetailleerde informatatie over het recyclen van dit product, neem contact op met uw lokale gemeentelijkke autoriteit of afvalbeheerdiensten.

Recycling en Afvalverwerking

Verwijdering van het product en apparatuur:

Het product en de apparatuur mogen Niet met het huishoudelijk afval worden weggegooid. Zorg ervoor dat het product en alle apparatuur op de juiste wijze worden afgevoerd. Alle relevante regelgeving moet worden nageleefd.

Heet water tank			SV200.1	SVW200.1	SV300.2	SVW300.2	SV400.1	SVW400.1	SV500.1	SVW500.1	SV800.1	SVW800.1	SV1000.1	SVW1000.1
Nominate capaciteit I 200 30		0 400	500 800 100
Standby Losses W 53 65 87		78 12	20 121 127 128
Storage Capacity I 220 219		324 32	22 399	396 493 490	795 79	0 942	936
Nominate druk	opslag	MPa	0,3
	spiraal		-1	1 - 1 - 1	1 - 1	-	1
Nominate temperatuur		°C	5			80				95
Oppervlakte van de spiraal		m²	-	0,75	-	1,5	-	1,7	-	2,25	-	3	-	3,5
Capaciteit van de spiraal		dm³	-	4,5	-	9,1	-	10	-	13,7	-	22,4	-	25,2
Vermogen van de spiraal		kW	-	22*	-	45*	-	50*	-	65*	-	90*	-	105*
				7**		14**		16**		21**	-	28*	-	32**
Gewicht (leeg)		kg	53	69	56	85	86	118	96	131	128	170	150	196
