Produkttyp	Pufferspeicher mit Wärmetauscher
Marke	Kospel
Modell	SVW500
Nennkapazität	500 L
Speichervolumen	490 L
Nenndruck (Behälter)	0,3 MPa (3 bar)
Maximaler Arbeitsdruck (Wärmetauscher)	1 MPa (10 bar)
Maximale Nenntemperatur	80 °C
Wärmetauscherfläche	2,25 m²
Wärmetauschervolumen	13,7 dm³
Wärmeleistung des Wärmetauschers (80/10/45°C)	65 kW
Wärmeleistung des Wärmetauschers (55/10/45°C)	21 kW
Stillstandsverluste	128 W
Leergewicht	131 kg
Wärmedämmung	Polystyrol
Material	Schwarzblech, innen unbehandelt, außen Korrosionsschutzlackierung
Hauptanschlüsse	6/4" für Kreislauf, 1/2" für Entlüfter, Tauchhülse und Entleerung, 1" für Wärmetauscher
Montageart	Vertikal
Verwendung	Speicherung von Heizungswasser mit Heizkesseln und Wärmepumpen, hydraulische Weiche
Konformität	Normen für Elektroinstallation, Sanitär, Sicherheit und Umwelt
Recycling	Nicht mit dem Hausmüll entsorgen, örtliche Vorschriften beachten

Häufig gestellte Fragen - SVW500 KOSPEL

Wie hoch ist der maximale Druck des Behälters des SVW500-Speichers?

Der Nenndruck des Behälters beträgt 0,3 MPa (3 bar).

Kann der SVW500 mit einer Wärmepumpe verwendet werden?

Ja, der SVW500 ist für den Betrieb mit Heizkesseln und Wärmepumpen als Pufferspeicher ausgelegt.

Wie hoch ist die maximale Wassertemperatur im SVW500-Speicher?

Die maximale Nenntemperatur beträgt 80 °C für dieses 500-L-Modell.

Wie wird der SVW500-Speicher installiert?

Die Installation muss von einem Fachmann durchgeführt werden, in senkrechter Position, in einem frostfreien Raum. Beachten Sie die geltenden Normen für offene oder geschlossene Kreisläufe.

Was tun bei einem Wasseraustritt aus dem Speicher?

Schließen Sie sofort die Absperrventile des Heizsystems und kontaktieren Sie einen Fachdienst.

Wie hoch ist die Leistung des Wärmetauschers des SVW500?

Der Wärmetauscher liefert 65 kW unter Nennbedingungen (80/10/45°C) und 21 kW unter reduzierten Bedingungen (55/10/45°C).

Benötigt der SVW500-Speicher besondere Wartung?

Überprüfen Sie regelmäßig die Abdichtung der Anschlüsse und die Funktion des Sicherheitsventils. Beachten Sie das Handbuch für die regelmäßigen Kontrollen.

Wie hoch ist das Leergewicht des SVW500?

Das Gewicht ohne Wasser beträgt etwa 131 kg.

Können mehrere Wärmequellen an den SVW500 angeschlossen werden?

Ja, dank des integrierten Wärmetauschers können Sie eine zusätzliche Wärmequelle (z.B. Sonnenkollektoren) anschließen.

Wie wird der SVW500-Speicher am Ende seiner Lebensdauer entsorgt?

Entsorgen Sie ihn nicht mit dem Hausmüll. Recyceln Sie ihn über eine zugelassene Einrichtung gemäß den örtlichen Vorschriften.

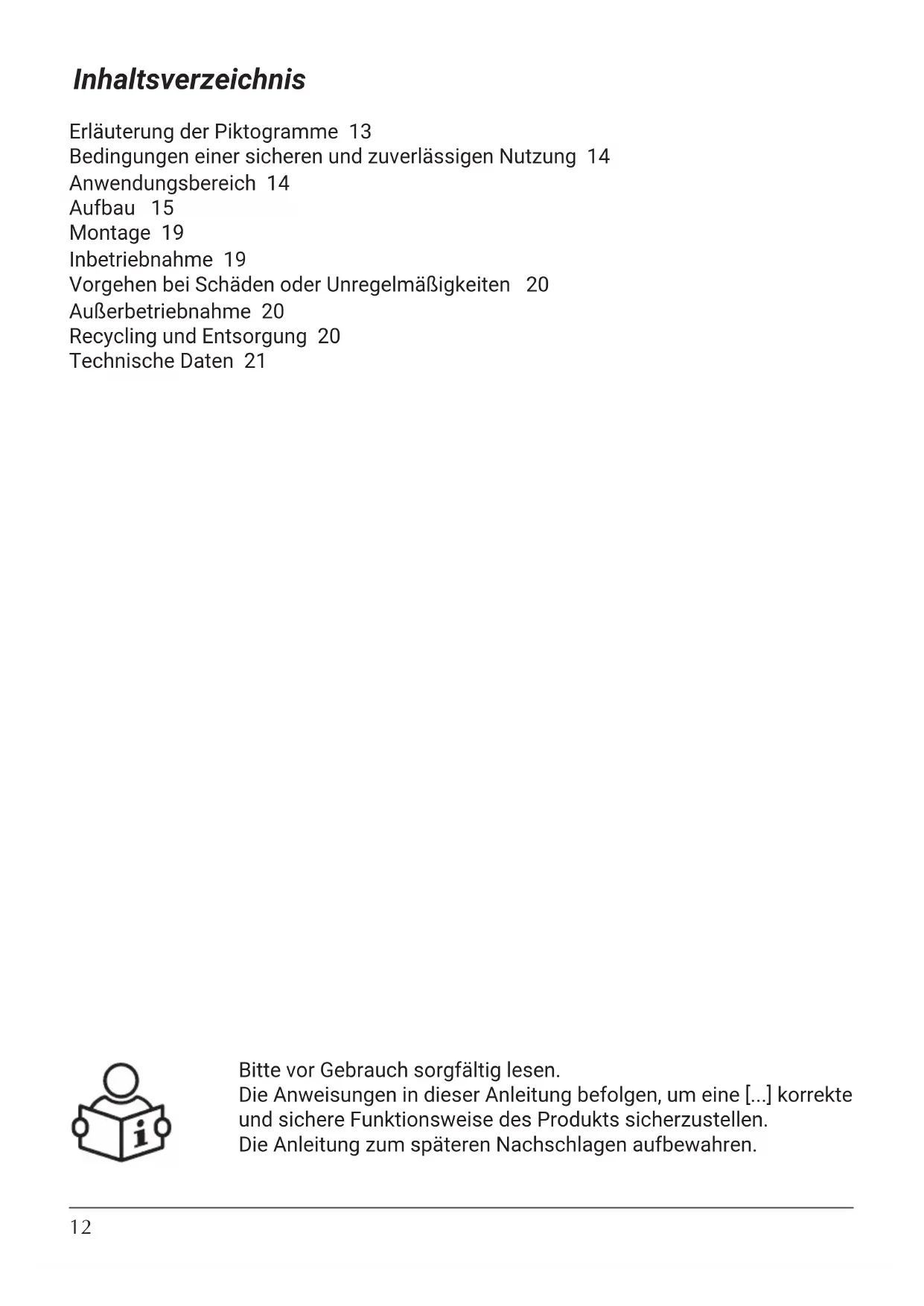

BEDIENUNGSANLEITUNG SVW500 KOSPEL

Montage- und Betriebsanleitung

Erläuterung der Piktogramme 13

Bedingungen einer sicheren und zuverlässigen Nutzung 14

Anwendungsbereich 14

Aufbau 15

Montage 19

Inbetriebnahme 19

Vorgehen bei Schaden oder Unregelmäßigkeiten 20

Außerbetriebnahme 20

Recycling und Entsorgung 20

Technische Daten 21

Bitte vor Gebrauch sorgfältigesen.

Die Anweisungen in dieser Anleitung befolgen, um eine [...] korrekte und sichere Funktionseise des Produkts sicherzustellen.

Die Anleitung zum späteren Nachschlagen aufbewahren.

Bitte die Sicherheitshinweise sorgfältig befolgen, um Gesundheits- und Sachschäden auszuschlieben.

Gefahr

Dieses Zeichen warnt vor Verletzungsgefahr.

Achtung

Dieses Zeichen warnt vor Sachschäden und Umweltverschmutzung.

Hinweis

Text, der mit dem Wort Hinweis gekennzeichnet ist, enthalt zusätzliche Informationen.

Ein Hinweis darauf, dass die Bedienungsanleitung bei der Bedienung oder Steuerung des Geräts in der Höhe der Stelle, an der das Symbol angebracht ist, gelesen werden sollen.

Geltende Vorschriften

• Nationale Installationsvorschriften.
• Gesetzliche Arbeitssschutzvorschriften.
• Gesetzliche Vorschriften zum Umweltschutz.
• Berufsgenossenschaftliche und versicherungsrechtliche Vorschriften.

• Aktuelle nationale Sicherheitsvorschriften.

• Die Bedienungsanleitung ermöglich eine richtige Installation und Nutzung, bzw. sichert die dauerhafte und sichere Arbeit des Geräts.

• Es ist unzulässig den Pufferspeicher auf eine andere Weise als in de Bedienungsanleitung beschreiben zu montieren - das Nichtbeachten dieser Regel kann zu Störungen am Gerät und zu einem Garantieverlust führen.
• Bei allen Arbeiten im Zusammenhang mit der Installation, Wartung oder Instandhaltung des Geräts sollen den Regeln des Arbeits-, Explosions-, Brand- und Umweltschutzes entsprechend den im jeweiligen Land geltenden Vorschriften beachtet werden.
• Das Gerätarf nicht dort montiert werden wo die Umgebungs-temperatur unter 0^ fallen kann.
• Die Montage und Inbetriebnahme des Pufferspeichers, als auch alle Installationstätigkeiten sollen den durch einen Fachbetrieb durchgeführt werden.
• Das Heizwasser sollte die Normen erfüllen.
• Die Nenntemperatur (80°C - 400l; 500l) und (95°C - 200l; 300l; 800l; 1000l) darf nicht übersritten werden!

Anwendungsbereich

Pufferbehalter SV und SVW sind Geräte, die zur Speicherung von Heizwasser (und/oder Kälte für 200; 300 l) in Zusammenarbeit mit Heizkesseln und Wärmpumpen entwickelt wurden. Zusätzlich fungieren sie als Verteiler (Kupplung), hydraulischer Separator und Heizkreislauf vom Heizraum. Der SVW-Tank verfügt über eine eingebaute Wärmetauscher-Spirale zum Anschluss anderer Wärmequellen. Der Pufferbehalter ist aus schwarzem Stahlblech gefertigt,innen im Rohzustand und außen mit einer Korrosionsschutzfarbe versehen. Die SV- und SVW-Tanks verfügen über eine Wärmedämmung, die je nach Kapazität aus 200, 300 l - PUR-Schaum; 400, 500 l - Styropor; 800-1000 l Polyesterfaser besteht. Die große Anzahl von Anschlüssen ermöglich verschiedene An Schlussvarianten.

Maximaler Arbeitsdruck des Speichers:

• 0,3MPa - 200-1000 Liter.

Maximaler Arbeitsdruck im Heizregister:

• 1MPa - 200-1000 Liter.

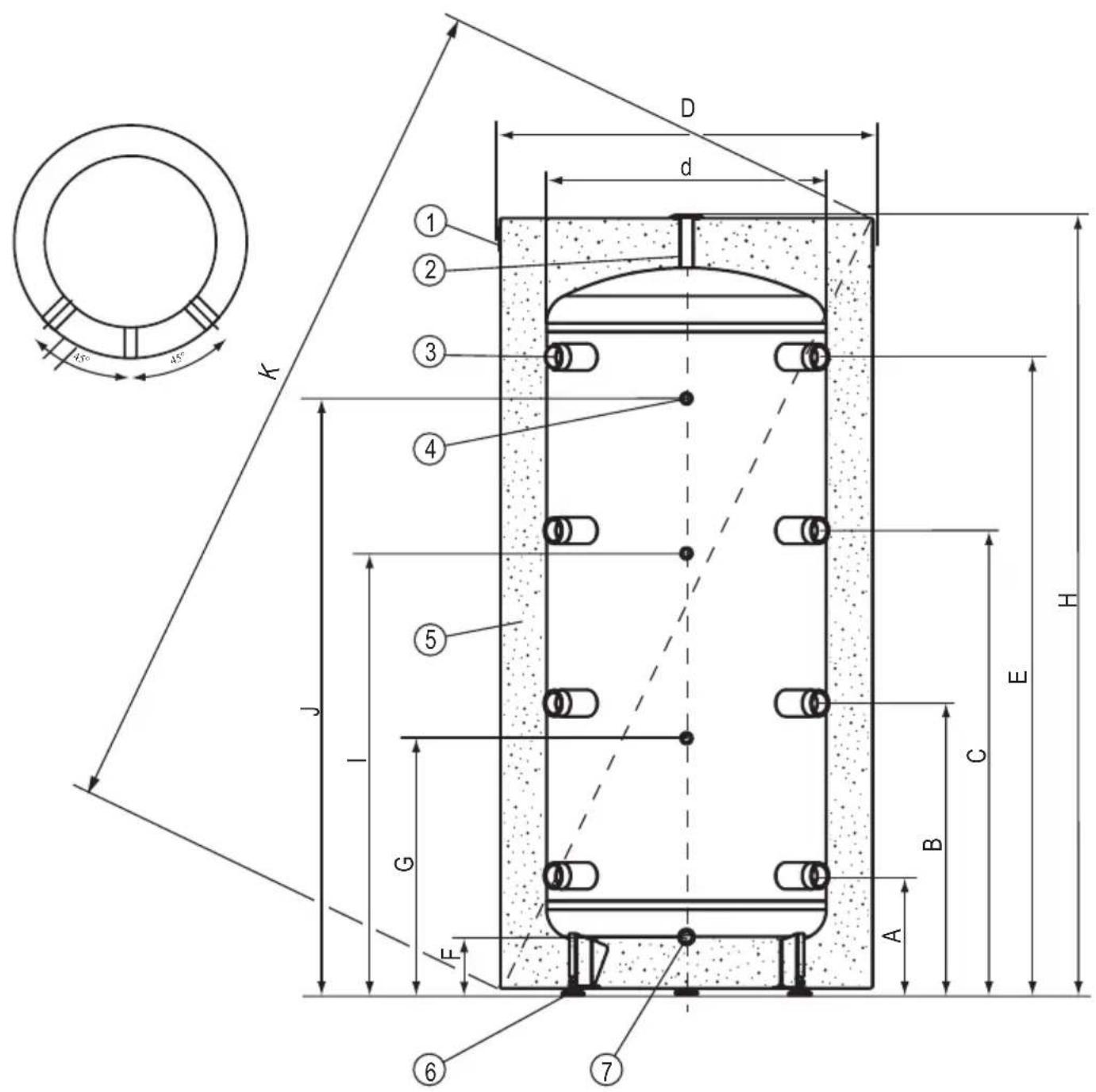

Aufbau des Pufferspeichers SV (200l, 300l)

[1] -Obendeckel
[2] - Entlüftungsanschlussnippel (1/2")
[3] -Anschlussnippel (6/4")
[4] - Temperatursensoranschlussnippel (1/2")
[5] - Thermische Isolierung
[6] - Füße
[7] - Ablaunippe (1/2")

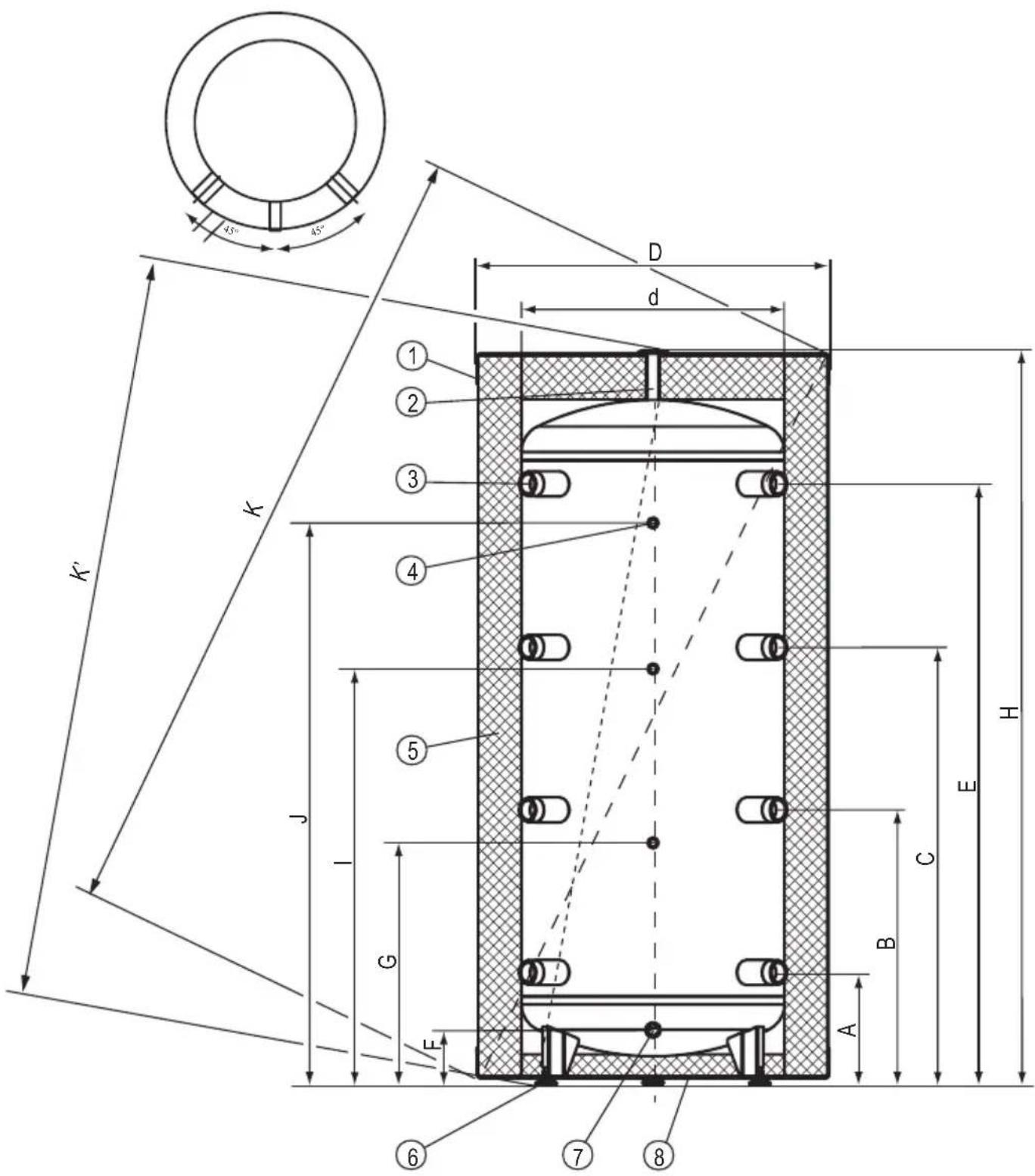

Aufbau des Pufferspeichers SV (400l;500l; 800l; 1000l)

[1] -Obener Deckel
[2] - Entlüftungsanschlussnippel (1/2")
[3] -Anschlussnippel (6/4")
[4] - Temperatursensoranschlussnippel (1/2")
[5] -Thermische Isolierung
[6] - FüBe
[7] - Ablaufnippel (1/2")
[8] - Unterer Deckel

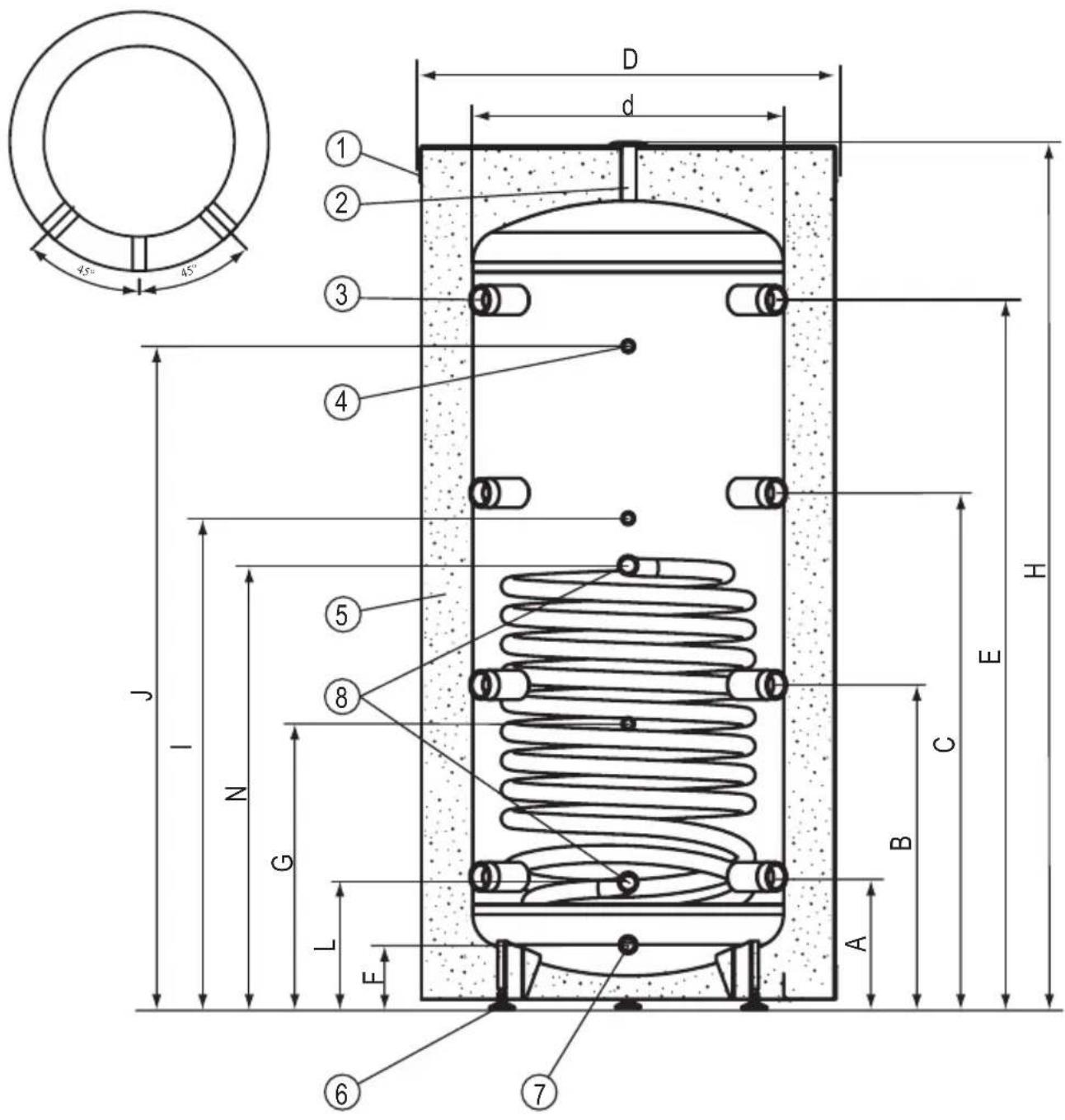

Aufbau des Pufferspeichers mit Heizregister SVW (200l, 300l)

[1] -Obener Deckel
[2] - Entlüftungsanschlussnippel (1/2")
[3] -Anschlussnippel (6/4")
[4] - Temperatursensoranschlussnippel (1/2")
[5] -Thermische Isolierung
[6] - FüBe
[7] -Ablaunnippel (1 / 2^ )
[8] -Anschlussstutzen des Heizregisters 1"

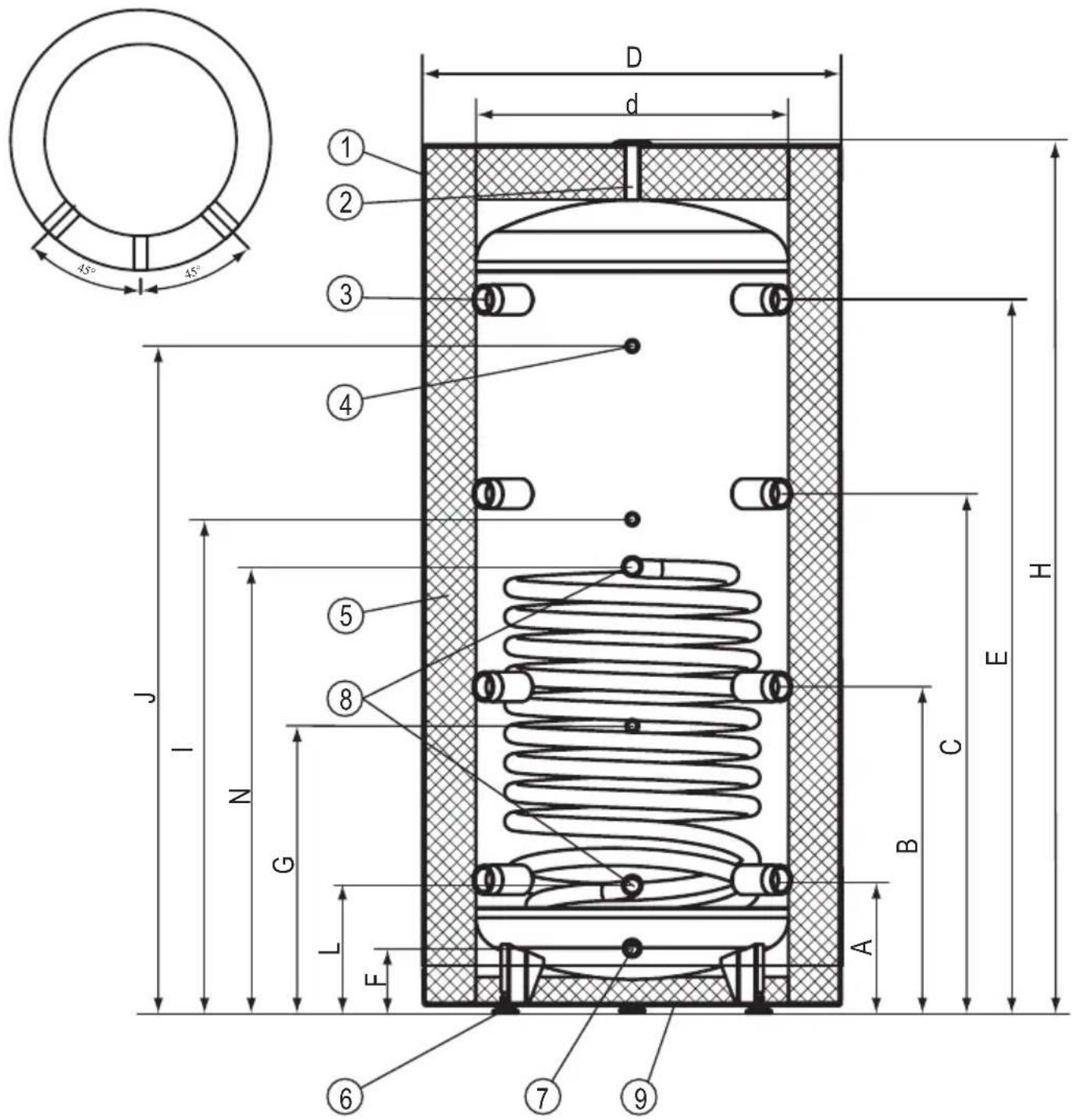

Aufbau des Pufferspeichers mit Heizregister SVW (400l, 500l; 800l;1000l)

[1] -Obener Deckel
[2] - Entlüftungsanschlussnippel (1/2")
[3] -Anschlussnippel (6/4")
[4] - Temperatursensoranschlussnippel (1/2")
[5] -Thermische Isolierung
[6] - FüBe
[7] - Ablaufnippel (1/2")
[8] -Anschlussstutzen des Heizregisters 1"
[9] -Unterer Deckel

Bemessung
Modell		SV200.1	SVW200.1	SV300.2	SVW300.2	SV400.1	SVW400.1	SV500.1	SVW500.1	SV800.1	SVW800.1	SV1000.1	SVW1000.1
D	575	595 692	755 854 994	994
	1616	50 600 650 7	90 790
H	266 2	1596 1643 1	761 1911 22	41
	618 6	49 256 261 2	294 294
A	970 9	11 626 656 7	18 828
	322	73 996 1051	1142 1362
E	1322	1338 1368 1	446 1566 18	95
F	125m	26 124 130 1	60 160
G	554 5	44 550 629 6	691 801
I	1239	911 940	947 1064 10	99 1379
J	1239	1249 1278 1	379 1539 18	69
K		1700 174	40 1810 1975	2130 2430
K'		-		-	1675		1800		1915		2245
L		-	256	-	239	-	246	-	251	-	293	-	293
N		-	811	-	850	-	856	-	974	-	1182	-	1294

Montage

• Der Pufferspeicherarf ausschließlich in vertikaler Position montiert werden.
• Der Pufferspeicher kann in einer Heizinstallation montiert werden:
• eine offene Anlage gemäß Norm.
• eine geschlossene Anlage gemäß Norm.
• Der Speicher sollte an solchem Ort und auf bestimme Weise montiert werden, um eventuellen Wasseraustritt aus dem Behälter oder den Wasseranschlüssen im Raum zu vermeiden.

Inbetriebnahme

Vor der Inbetriebnahme sollte man optisch die Anschlüsse des Geräts prufen. Funktion des Sicherheitsventils überprüfen (gemäß der Bedienungsanleitung des Ventilherstellers).

Vorgehen bei Schäden oder Unregelmäßigkeiten

Unregelmäßigkeit Verfahrensanweisung
Wasseraustritt aus dem Speicher	Die Absperrventile der Zentralheizungsanlagen Schlieben und sich an den Service wenden.
Übermäßiger Druckaufbau im Speicher

Außerbetriebnahme

Das gebrauchte Produkt kann nicht als Siedlungsabfall behandelt werden. Eine sachgerechte Entsorgung des gebrauchten Produkts verhindert mögliche negative Umweltauswirkungen, die bei unsachgemäßer Entsorgung auftreten konnten. Für detailiertere Informationen zum Recycling diesen Produkts wenden Sie sichitte an ihre lokale Regierungsbehörde, Abfallentsorgungsdienst.

Recycling und Entsorgung

Entfernung von Geräten und Zubehör:

Geräte und Zubehör)dürfen nicht mit dem Hausmüll entsorgt werden.

Es sollte geachtet werden, dass das Produkt und alle Zubehörteile ordnungsgemäß entsorgt werden.

Alle geltenden Gesetze müssen eingehalten werden.

Pufferspeicher			SV200.1	SVW200.1	SV300.2	SVW300.2	SV400.1	SVW400.1	SV500.1	SVW500.1	SV800.1	SVW800.1	SV1000.1	SVW1000.1
Nennkapazität I 200 300 400		500	300 1000
Stillstandsverluste W 53 65		7 78	120 121 127		128
Speichervolumen I 220 219		24 32	22 399	396 49	3 490	795 79	0 942	936
Nenndruck	Tank	MPa	0,3
	Wärme-tauscher(Spirale)		-	1	-	1	-	1	-	1	-	1	-	1
Nenntemperatur		°C	95				80				95
Heizregisterfläche		m²	-	0,75	-	1,5	-	1,7	-	2,25	-	3	-	3,5
Heizregisterkapazität		dm³	-	4,5	-	9,1	-	10	-	13,7	-	22,4	-	25,2
Heizregisterleistung		kW	-	22*	-	45*	-	50*	-	65*	-	90*	-	105*
				7**		14**		16**		21**	-	28*	-	32**
Gewicht ohne Wasser		kg	53	69	56	85	86	118	96	131	128	170	150	196

80/10/45°C Heizwassertemperatur/ Versorgungswassertemperatur/ Brauchwassertemperatur; Durchfluss des Heizwassers durch den
*55/10/45°C J Heizregister 2,5m³/h.
