Produkttyp	Pufferspeicher mit Wärmetauscher für Zentralheizung
Marke	Kospel
Modell	SVW-400.1
Nennkapazität	400 Liter
Nenndruck Kessel	0,3 MPa (3 bar)
Nenndruck Wärmetauscher	1 MPa (10 bar)
Nenntemperatur	80 °C
Oberfläche des Wärmetauschers	1,7 m²
Volumen des Wärmetauschers	10 dm³
Leistung des Wärmetauschers (80/10/45°C)	50 kW
Leistung des Wärmetauschers (55/10/45°C)	16 kW
Gewicht ohne Wasser	118 kg
Abmessungen (Durchmesser x Höhe)	595 mm x 1761 mm
Material des Kessels	Schwarzer Stahlblech
Wärmedämmung	Polystyrol
Verfügbare Anschlüsse	6/4" (Anschluss), 1/2" (Entlüftung, Entleerung, Tauchhülse), 1" (Wärmetauscher)
Empfohlene Verwendung	Speicherung von Heizungswasser mit Heizkessel oder Wärmepumpe
Außenschutz gegen Korrosion	Korrosionsschutzlackierung
Sicherheit	Sicherheitsventil erforderlich (nicht im Lieferumfang)
Wartung	Jährliche Überprüfung der Dichtheit und der Funktion des Sicherheitsventils

Häufig gestellte Fragen - SVW-400.1 KOSPEL

Was ist der Unterschied zwischen den Modellen SV und SVW?

Das Modell SVW ist mit einem integrierten Wärmetauscher ausgestattet, um eine zusätzliche Wärmequelle (z.B. Sonnenkollektoren) anzuschließen. Das Modell SV besitzt keinen.

Kann dieser Speicher für Trinkwasser verwendet werden?

Nein, der Pufferspeicher SVW-400.1 ist für die Speicherung von Heizungswasser (geschlossener Kreislauf) ausgelegt. Er erzeugt kein Trinkwasser direkt.

Was ist der maximale Betriebsdruck?

Der maximale Druck im Kessel beträgt 0,3 MPa (3 bar) und im Wärmetauscher 1 MPa (10 bar). Diese Werte nicht überschreiten.

Wie installiert man den Speicher richtig?

Installieren Sie den Speicher in senkrechter Position auf einer ebenen und stabilen Oberfläche. Halten Sie ausreichend Abstand für den Zugang zu den Anschlüssen. Die Installation muss von einem Fachmann durchgeführt werden.

Welche maximale Temperatur ist zulässig?

Die Nenntemperatur darf 80°C bei diesem 400-Liter-Modell nicht überschreiten. Übermäßige Hitze kann das Gerät beschädigen.

Muss ein Sicherheitsventil installiert werden?

Ja, ein Sicherheitsventil ist im Heizkreislauf vorgeschrieben. Es muss den geltenden Normen entsprechen und regelmäßig überprüft werden.

Welche Wartung ist erforderlich?

Überprüfen Sie die Dichtheit der Anschlüsse und die Funktion des Sicherheitsventils mindestens einmal jährlich. Entlüften Sie bei Bedarf.

Was tun bei einem Leck?

Schließen Sie sofort die Absperrventile des Heizkreislaufs und kontaktieren Sie den technischen Kundendienst. Versuchen Sie nicht, selbst zu reparieren.

Kann dieser Speicher mit einer Wärmepumpe verwendet werden?

Ja, der Pufferspeicher ist mit Wärmepumpen und Heizkesseln kompatibel. Er dient als Energiespeicher und hydraulische Weiche.

Wie entsorgt man den Speicher am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Bringen Sie es zu einem Wertstoffhof oder wenden Sie sich an Ihren kommunalen Entsorgungsdienst zur ordnungsgemäßen Wiederverwertung.

BEDIENUNGSANLEITUNG SVW-400.1 KOSPEL

Montage- und Betriebsanleitung

Erläuterung der Piktogramme 13

Bedingungen einer sicheren und zuverlässigen Nutzung 14

Anwendungsbereich 14

Aufbau 15

Montage 19

Inbetriebnahme 19

Vorgehen bei Schäden oder Unregelmäßigkeiten 20

Außerbetriebnahme 20

Recycling und Entsorgung 20

Technische Daten 21

Bitte vor Gebrauch sorgfältig lesen.

Die Anweisungen in dieser Anleitung befolgen, um eine [...] korrekte und sichere Funktionsweise des Produkts sicherzustellen.

Die Anleitung zum späteren Nachschlagen aufbewahren.

Bitte die Sicherheitshinweise sorgfältig befolgen, um Gesundheits- und Sachschäden auszuschließen.

Gefahr Dieses Zeichen warnt vor Verletzungsgefahr.

Achtung Dieses Zeichen warnt vor Sachschäden und Umweltverschmutzung.

Hinweis

Text, der mit dem Wort Hinweis gekennzeichnet ist, enthält zusätzliche Informationen.

Ein Hinweis darauf, dass die Bedienungsanleitung bei der Bedienung oder Steuerung des Geräts in der Nähe der Stelle, an der das Symbol angebracht ist, gelesen werden sollte.

Geltende Vorschriften

• Nationale Installationsvorschriften.
• Gesetzliche Arbeitsschutzvorschriften.
• Gesetzliche Vorschriften zum Umweltschutz.
• Berufsgenossenschaftliche und versicherungsrechtliche Vorschriften.

• Aktuelle nationale Sicherheitsvorschriften.

• Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw. sichert die dauerhafte und sichere Arbeit des Geräts.

• Es ist unzulässig den Pufferspeicher auf eine andere Weise als in de Bedienungsanleitung beschrieben zu montieren – das Nichtbeachten dieser Regeln kann zu Störungen am Gerät und zu einem Garantieverlust führen.
• Bei allen Arbeiten im Zusammenhang mit der Installation, Wartung oder Instandhaltung des Geräts sollten die Regeln des Arbeits-, Explosions-, Brand- und Umweltschutzes entsprechend den im jeweiligen Land geltenden Vorschriften beachtet werden.
• Das Gerät darf nicht dort montiert werden wo die Umgebungstemperatur unter 0°C fallen kann.
• Die Montage und Inbetriebnahme des Pufferspeichers, als auch alle Installationstätigkeiten sollten durch einen Fachbetrieb durchgeführt werden.
• Das Heizwasser sollte die Normen erfüllen.
• Die Nenntemperatur (80°C - 400l; 500l) und (95°C - 200l; 300l; 800l; 1000l) darf nicht überschritten werden!

Anwendungsbereich

Pufferbehälter SV und SVW sind Geräte, die zur Speicherung von Heizwasser (und/oder Kälte für 200; 300 l) in Zusammenarbeit mit Heizkesseln und Wärmepumpen entwickelt wurden. Zusätzlich fungieren sie als Verteiler (Kupplung), hydraulischer Separator und Heizkreislauf vom Heizraum. Der SVW-Tank verfügt über eine eingebaute Wärmetauscher-Spirale zum Anschluss anderer Wärmequellen. Der Pufferbehälter ist aus schwarzem Stahlblech gefertigt, innen im Rohzustand und außen mit einer Korrosionsschutzfarbe versehen. Die SV- und SVW-Tanks verfügen über eine Wärmedämmung, die je nach Kapazität aus 200, 300 l - PUR-Schaum; 400, 500 l - Styropor; 800-1000 l Polyesterfaser besteht. Die große Anzahl von Anschlüssen ermöglicht verschiedene Anschlussvarianten.

Maximaler Arbeitsdruck des Speichers:

- 0,3MPa - 200-1000 Liter.

Maximaler Arbeitsdruck im Heizregister:

- 1MPa - 200-1000 Liter.

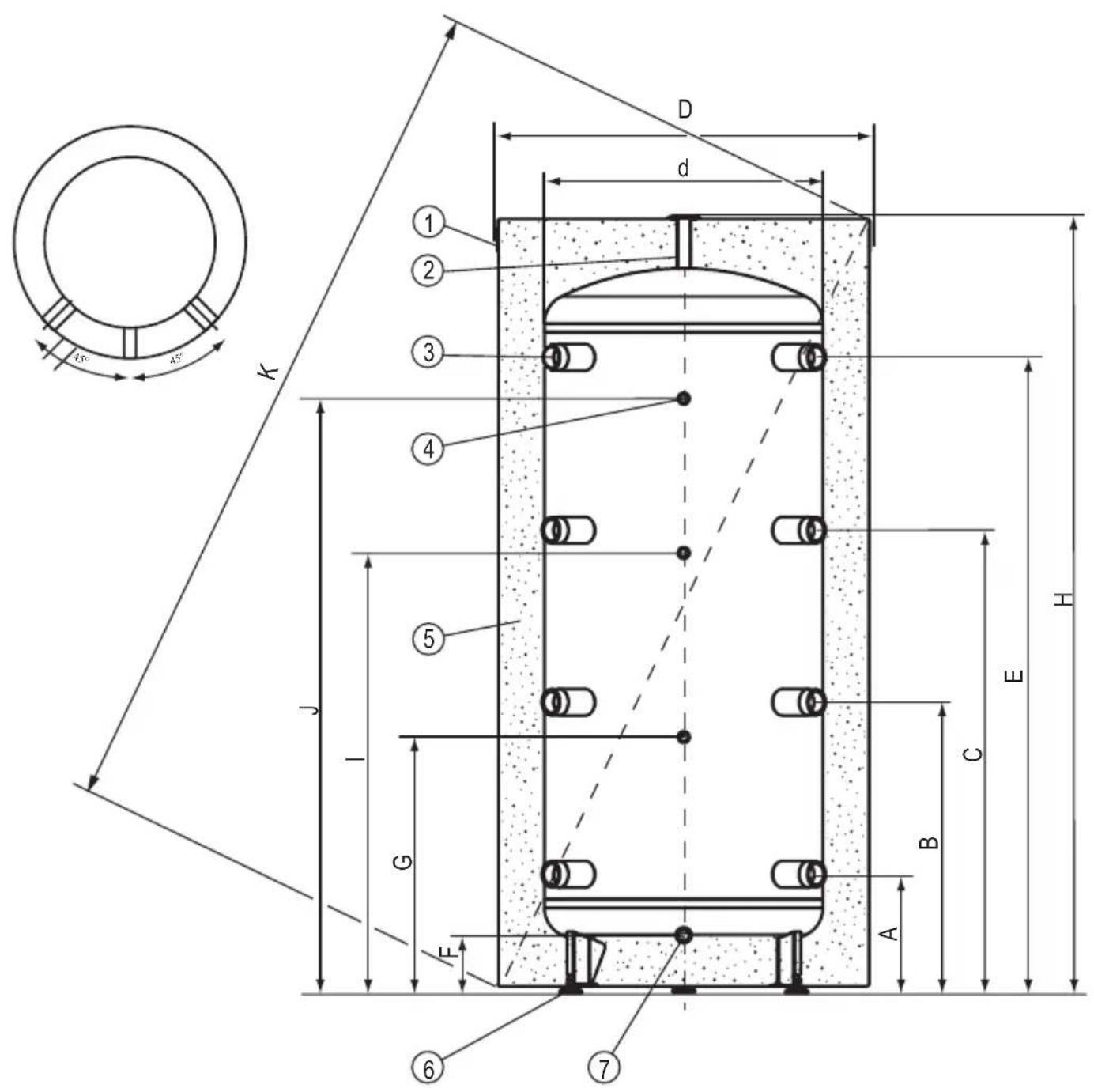

Aufbau des Pufferspeichers SV (200l, 300l)

[1] - Obendeckel
[2] - Entlüftungsanschlussnippel (1/2")
[3] - Anschlussnippel (6/4")
[4] - Temperatursensoranschlussnippel (1/2")
[5] - Thermische Isolierung
[6] - Füße
[7] - Ablaufnippel (1/2")

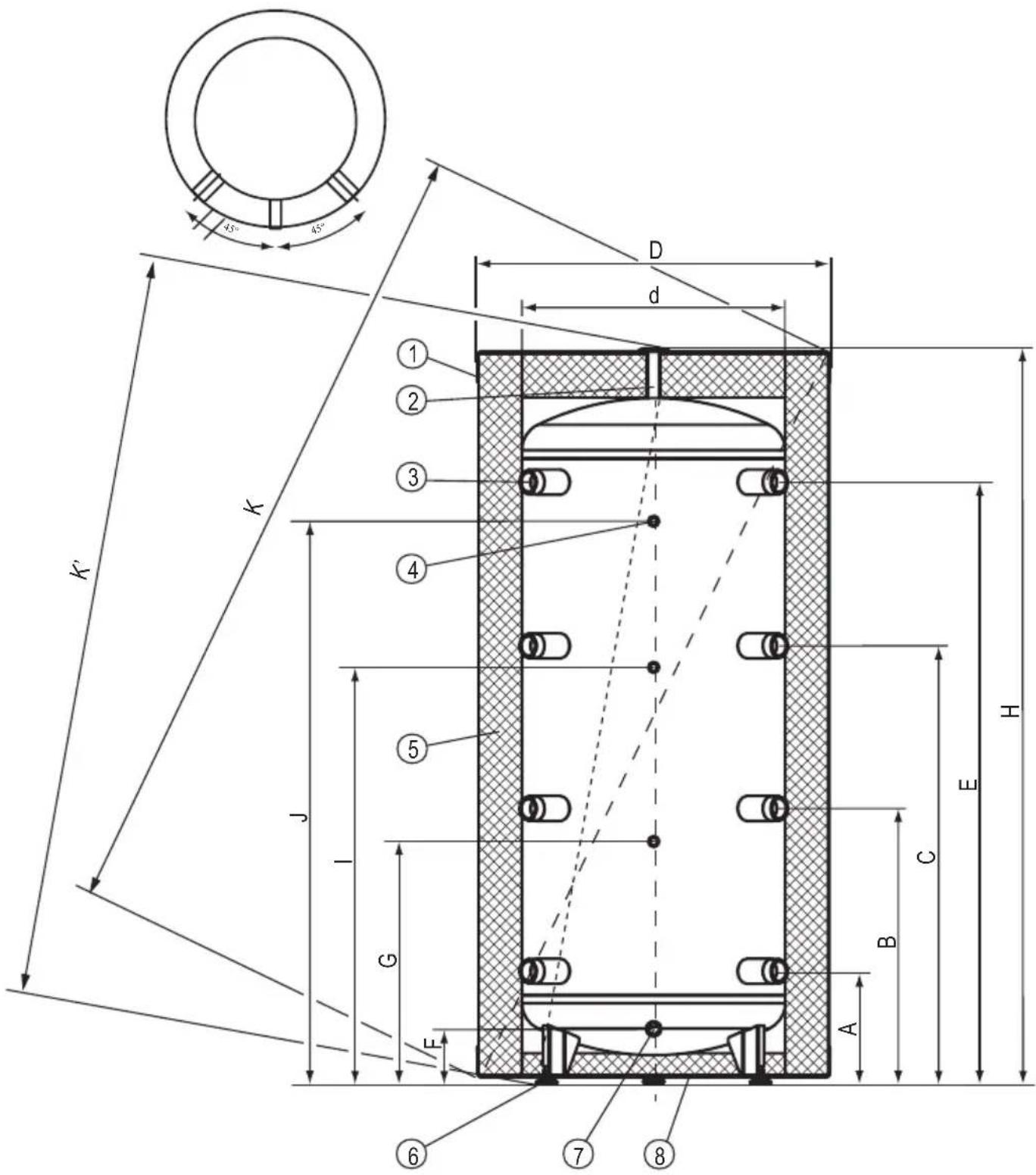

Aufbau des Pufferspeichers SV (400l;500l; 800l; 1000l)

[1] - Obener Deckel
[2] - Entlüftungsanschlussnippel (1/2")
[3] - Anschlussnippel (6/4")
[4] - Temperatursensoranschlussnippel (1/2")
[5] - Thermische Isolierung
[6] - Füße
[7] - Ablaufnippel (1/2")
[8] - Unterer Deckel

Aufbau des Pufferspeichers mit Heizregister SVW (200l, 300l)

[1] - Obener Deckel
[2] - Entlüftungsanschlussnippel (1/2")
[3] - Anschlussnippel (6/4")
[4] - Temperatursensoranschlussnippel (1/2")
[5] - Thermische Isolierung
[6] - Füße
[7] - Ablaufnippel (1/2")
[8] - Anschlussstutzen des Heizregisters 1"

Aufbau des Pufferspeichers mit Heizregister SVW (400l, 500l; 800l;1000l)

[1] - Obener Deckel
[2] - Entlüftungsanschlussnippel (1/2")
[3] - Anschlussnippel (6/4")
[4] - Temperatursensoranschlussnippel (1/2")
[5] - Thermische Isolierung
[6] - Füße
[7] - Ablaufnippel (1/2")
[8] - Anschlussstutzen des Heizregisters 1"
[9] - Unterer Deckel

Bemessung

Modell		SV200.1	SVW200.1	SV300.2	SVW300.2	SV400.1	SVW400.1	SV500.1	SVW500.1	SV800.1	SVW800.1	SV1000.1	SVW1000.1
D	457 5	595 692		755 854 994		994
		50 600 650 7		90 790
H	1616	1596 1643 1		761 1911 224		41
A	266 2	49 256 261 2		294 294
B	618 6	11 626 656 7		718 828
C	970 9	73 996 1051		1142 1362
E	1322	1338 1368 1		446 1566 1895
F	125m	26 124 130 1		60 160
G	554 5	44 550 629 6		91 801
I	1239	911 940		947 1064 1099 1379
J		1249 1278 1		879 1539 1869
K		1700 1740 1810 1975 2130 2430
K'		-		-		1675		1800		1915		2245
L		-	256	-	239	-	246	-	251	-	293	-	293
N		-	811	-	850	-	856	-	974	-	1182	-	1294

Montage

• Der Pufferspeicher darf ausschließlich in vertikaler Position montiert werden.
• Der Pufferspeicher kann in einer Heizinstallation montiert werden:
• eine offene Anlage gemäß Norm.
• eine geschlossene Anlage gemäß Norm.
• Der Speicher sollte an solchem Ort und auf bestimmte Weise montiert werden, um eventuellen Wasseraustritt aus dem Behälter oder den Wasseranschlüssen im Raum zu vermeiden.

Inbetriebnahme

Vor der Inbetriebnahme sollte man optisch die Anschlüsse des Geräts prüfen. Funktion des Sicherheitsventils überprüfen (gemäß der Bedienungsanleitung des Ventilherstellers).

Unregelmäßigkeit Verfahrensanweisung
Wasseraustritt aus dem Speicher	Die Absperrventile der Zentralheizungsanlagen Schließen und sich an den Service wenden.
Übermäßiger Druckaufbau im Speicher

Außerbetriebnahme

Das gebrauchte Produkt kann nicht als Siedlungsabfall behandelt werden. Eine sachgerechte Entsorgung des gebrauchten Produkts verhindert mögliche negative Umweltauswirkungen, die bei unsachgemäßer Entsorgung auftreten könnten. Für detailliertere Informationen zum Recycling dieses Produkts wenden Sie sich bitte an Ihre lokale Regierungsbehörde, Abfallentsorgungsdienst.

Recycling und Entsorgung

Entfernung von Geräten und Zubehör:

Geräte und Zubehör dürfen nicht mit dem Hausmüll entsorgt werden.

Es sollte geachtet werden, dass das Produkt und alle Zubehörteile ordnungsgemäß entsorgt werden.

Alle geltenden Gesetze müssen eingehalten werden.

Pufferspeicher			SV200.1	SVW200.1	SV300.2	SVW300.2	SV400.1	SVW400.1	SV500.1	SVW500.1	SV800.1	SVW800.1	SV1000.1	SVW1000.1
Nennkapazität I 200 300 400		500	800 1000
Stillstandsverluste W 53 65 87 78		120 121 127			128
Speichervolumen I 220 219 324 322 399			396 493 490		795 790 942		936
Nenndruck	Tank	MPa	0,3
	Wärmetauscher(Spirale)		-	1	-	1	-	1	-	1	-	1	-	1
Nenntemperatur		°C	95				80				95
Heizregisterfläche		m^2	-	0,75	-	1,5	-	1,7	-	2,25	-	3	-	3,5
Heizregisterkapazität		dm^3	-	4,5	-	9,1	-	10	-	13,7	-	22,4	-	25,2
Heizregisterleistung		kW	-	22*	-	45*	-	50*	-	65*	-	90*	-	105*
				7**		14**		16**		21**	-	28*	-	32**
Gewicht ohne Wasser		kg	53	69	56	85	86	118	96	131	128	170	150	196

*80/10/45°C } Heizwassertemperatur/ Versorgungswassertemperatur/ Brauchwassertemperatur; Durchfluss des Heizwassers durch den **55/10/45°C } Heizregister 2,5m³/h.
