BEDIENUNGSANLEITUNG SWP-201 KOSPEL

Der Hersteller behält sich das Recht vor, Änderungen am Produkt durchzuführen, sofern die grundsätzlichen Eigenschaften und die Eignung des Standspeichers für den Verwendungszweck unberührt bleiben.

1. Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw. sichert die dauerhafte und sichere Arbeit des Gerätes.
2. Der Hersteller behält sich das Recht vor, Änderungen am Produkt durchzuführen, sofern die grundsätzlichen Eigenschaften und die Eignung des Standspeichers für den Verwendungszweck unberührt bleiben.
3. Unsachgemäße Montage und Nutzung des Speichers sind verboten, können Störungen verursachen und führen zum Garantieverlust.
4. Das Gerät darf nicht dort montiert werden, wo die Umgebungstemperatur unter 0°C fallen kann.
5. Die Montage und Inbetriebnahme des Speichers als auch alle Installationstätigkeiten sollten von einem Fachhandwerker durchgeführt werden.
6. Des Speichers darf ausschließlich in vertikaler Position montiert werden, indem man ihn auf drei eingeschraubten Füßen stellt.
7. Der Speicher muss am entsprechenden Ort und in entsprechender Art und Weise eingebaut werden, damit durch eventuellen Wasseraustritt aus dem Behälter oder den Anschlüssen keine Überschwemmungsschäden im Raum entstehen.
8. Der aufgestellte Speicher ist an Wasserleitungsnetz, Zentralheizungs- und Solaranlage anzuschließen gemäß dem in dieser Bedienungsanleitung enthaltenen Schema.
9. Der Speicher ist an das Wasserleitungsnetz gemäß entsprechenden Normen anzuschließen.
10. Der Speicher ist ein druckfestes Gerät und lässt sich an die Wasserleitunginstallation mit dem Druck bis 0,6 MPa anschließen. Sollte der Druck in der Installation über 0,6 MPa betragen, ist vor dem Speicher ein Druckminderer einzubauen.
11. Der Wasseraustritt aus dem Rohr des Sicherheitsventils ist eine normale Erscheinung. Man sollte das nicht verhindern. Blockade des Sicherheitsventils kann zur Störung führen.
12. Der Speicher ist nicht zu nutzen, wenn die Wahrscheinlichkeit besteht, dass das Sicherheitsventil defekt ist.
13. Der Behälter ist mit der Magnesiumanode ausgestattet, die als zusätzlicher aktiver Antikorrosionsschutz gilt. Anode ist ein Betriebsteil und wird abgenutzt. Der technische Zustand der Anode ist alle 12 Monate zu überprüfen, und alle 18 Monate ist die Anode obligatorisch auszutauschen.
14. Die Nenntemperatur von 95°C darf nicht überschritten werden!

Die Speicher können zusätzlich mit einem Heizstab inklusive Thermostat ausgestattet werden (GRW-1,4/230; GRW-2,0/230; GRW-3,0/230 oder GRW-4,5/400). Der Heizstab ist an der Stelle des Korken Einlaufgewindes 6/4" anzuschrauben. Maximale Länge des Heizstabs: 450mm.

Der Anschluss an die Zentralheizungsanlage ist mithilfe der 5/4" Anschlussverschraubungen auszuführen.

Vor den Verschraubungen sind die Absperrventile zu befestigen.

Damit der Speicher in der Installation mit dem erzwungenen Kreislauf (mit der Wärmepumpe der Zentralheizung) die in der Tabelle „technische Daten“ angegebene Leistung erreicht, ist für eine entsprechende Stärke des Wasserdurchflusses des Heizwassers zu sorgen. Modell SWPC hat einen extra Heizregister.

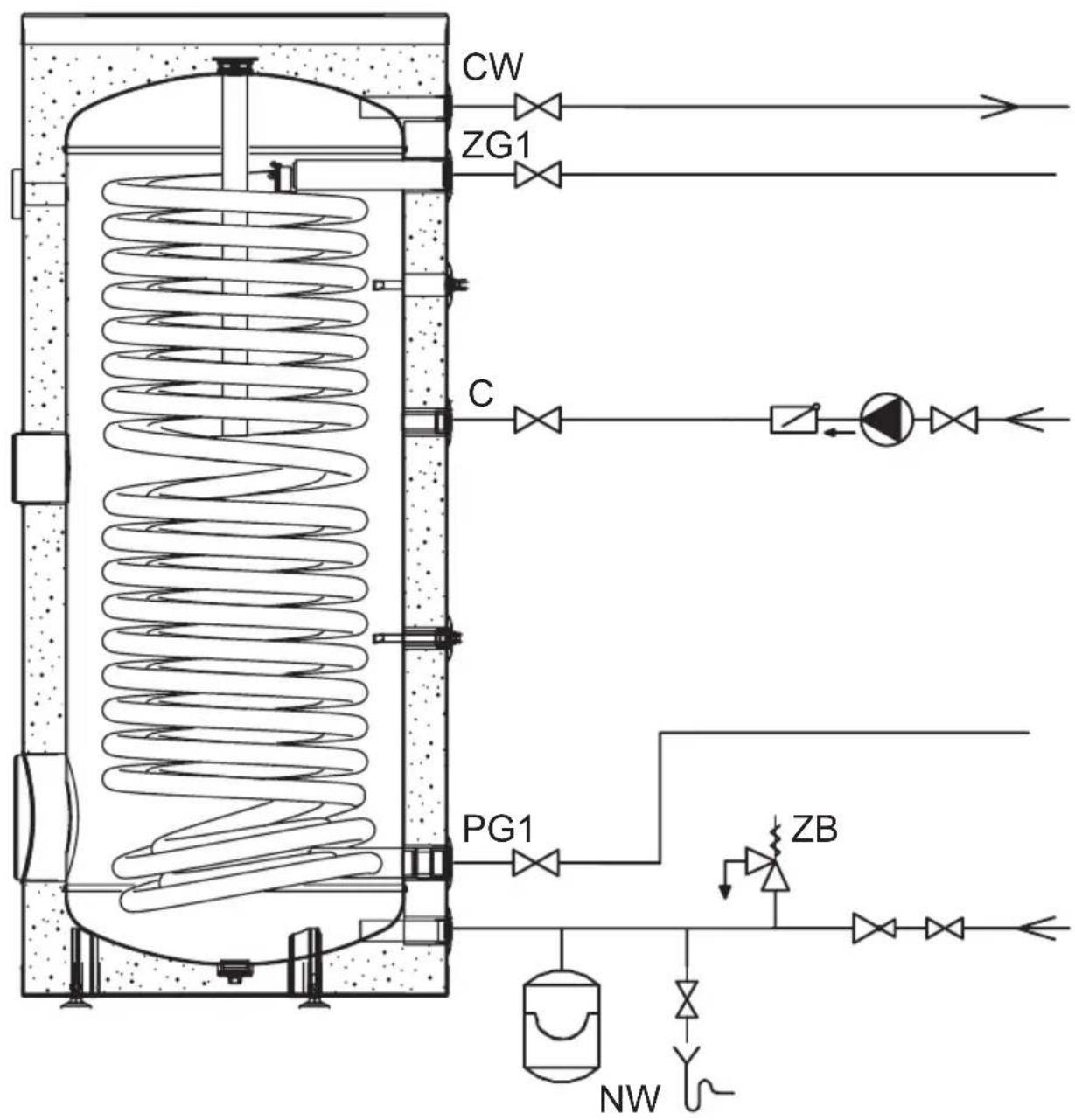

Der Anschluss an die Wasserinstallation sollte gemäß geltenden Normen durchgeführt werden. Der Speicher ist ein druckfestes Gerät, dass an eine Wasserleitung mit einem Druckwert der nicht 0,6MPa überschreitet angeschlossen werden kann. Wenn der Druckwert in der Installation 0,6MPa überschreitet, sollte vor dem Speicher ein Druckminderer installiert werden. Der Speicher sollte an die Wasserinstallation auf folgende Weise angeschlossen werden:

• Zum Kaltwasserzulaufstutzen [ZW] ein T-Stück mit einem Sicherheitsventil mit einem Öffnungsdruck von 6 bar* und einem Ablassventil, zwischen dem Behälter und dem Sicherheitsventil als auch dem Auslauf darf sich kein Drossel und Absperrventil befinden, das Sicherheitsventil muss so montiert sein, dass ein Wasseraustritt bemerkbar ist.
• Den Speicher mit dem montierten Sicherheitsventil an die Wasserinstallation anschließen.
• Am Kaltwasserzulauf das Absperrventil installieren.

Den Warmwasserauslauf an den Stutzen anschließen, der sich auf dem oberen Teil des Speicher befindet. Jeder Speicher ist mit einem 3/4" Stutzen für den Anschluss der Warmwasser Zirkulation ausgestattet.

*Ein für die Leistung der Wärmequelle ausgewähltes Sicherheitsventil sollte unbedingt verwendet werden. Installation eines Sicherheitsventils mit unzureichendem Durchsatz kann zum übermäßigen Druckanstieg im Wärmetauscher und dadurch zur Entsiegelung führen. In solchen Fällen deckt die Garantie keine Schäden ab.

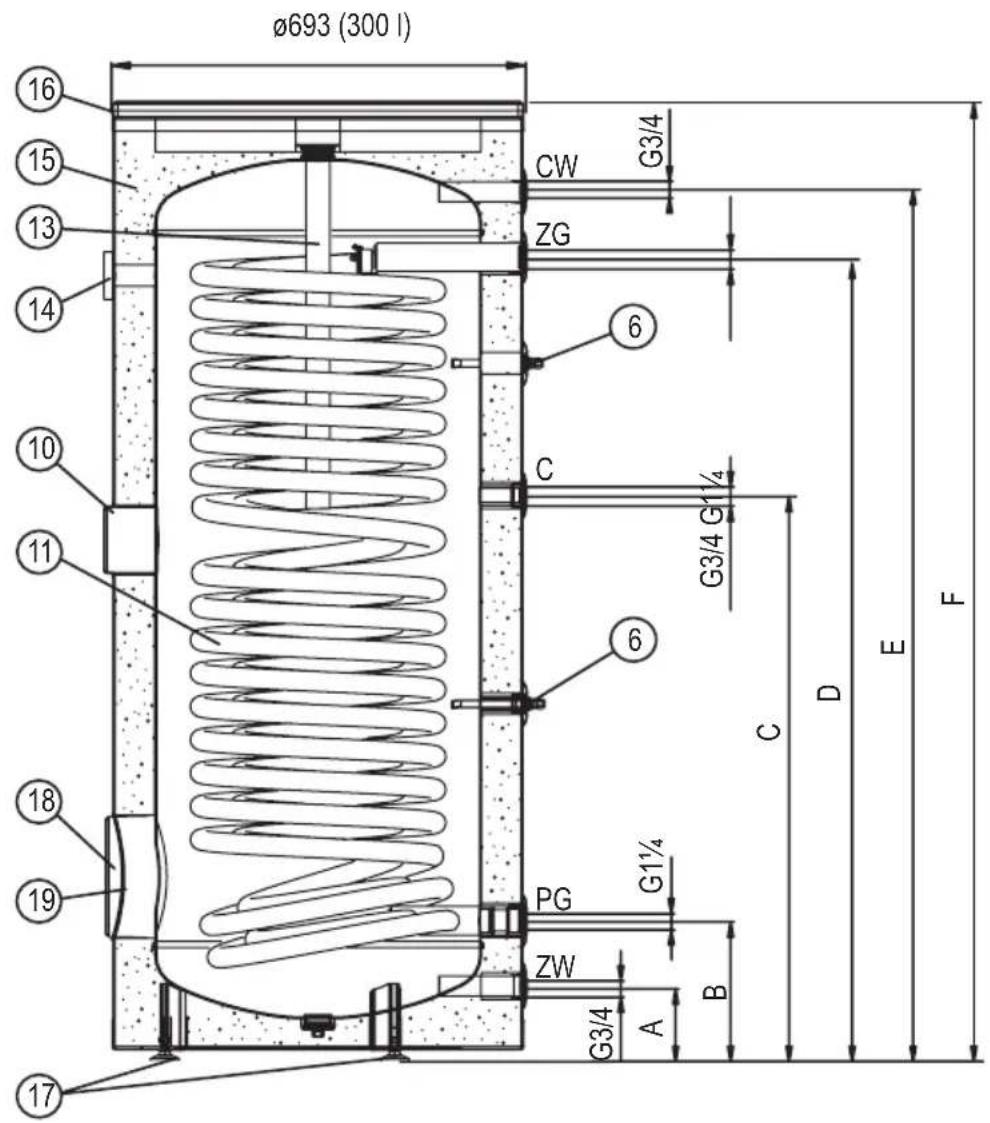

Ø693 (300 l) 16 15 13 14 10 11 18 19 17 CW G3/4 ZG 6 C G3/4 G1¼ 6 PG G1¼ ZW A B D E F

[6] - Sensorrohr

[10] - Heizstabstutzen (Kork 1 1/2")

[11] - Heizregister

[13] - Magnesiumschutzanode

[14] - Thermometer

[15] - Thermische Isolierung

[16] - Oberer Deckel

[17] - Stellfüsse

[18] - Revisionsöffnung

[19] - Deckel der Revisionsöffnung

ZW - Kaltwasser

CW - Warmwasser

C - Zirkulation

ZG - Heizmediumversorgung

PG - Heizmediumrückkehr

A-F - Bemessung (in der Tabelle)

SWPC Bemessung
	300
A 127
B 237
C 953
D 1354
E 1464
F 1615

Vor der Inbetriebnahme sollte man optisch die Anschlüsse des Geräts prüfen und die Montage muss gemäß des Schemas erfolgen. Alle Verbindungen, einschließlich derer, die ab Werk montiert wurden (die Hülse des elektrischen Warmwasserbereiters, die Magnesiumanode, die Inspektionsöffnungsabdeckung), müssen zum Zeitpunkt der Inbetriebnahme auf Leckagen überprüft und, falls Leckagen festgestellt werden, erneut abgedichtet werden. Der Speicher ist mit Wasser zu füllen:

• das Ventil am Kaltwasserzulauf öffnen,
• das Ventil an der Warmwasserarmatur öffnen (blasenfreier Wasseraustritt deutet auf einen gefüllten Behälter hin),
• die Ventile an den Entnahmestellen zudrehen.

Die Ventile der Solar – und Heizanlage des Speichers öffnen. Die Dichtheit der Verbindungen an der Seite des Brauchwassers und Heizregisters prüfen. Funktion des Sicherheitsventils überprüfen (gemäß der Bedienungsanleitung des Ventilherstellers).

Betrieb

Die Speicher sind sicher und zuverlässig im Betrieb unter der Bedingung, dass man sich an die unten genannten Regeln hält:

• Alle 14 Tage die Funktion des Sicherheitsventils überprüfen (wenn das Wasser nicht austritt, ist das Ventil defekt und der Standspeicher darf nicht benutzt werden).
• Den Behälter regelmäßig von Ablagerungen und Verschmutzungen reinigen. Die Häufigkeit dieser Reinigungen hängt von der Wasserhärte auf dem jeweiligen Gebiet ab. Diese Tätigkeit sollte durch einen Fachbetrieb durchgeführt werden. Deckelschrauben [19] sollten mit einem Drehmoment von 18 - 22 Nm angezogen werden.

- 1 mal im Jahr die obere Magnesiumschutzanode überprüfen.

- Alle 18 Monate die Magnesiumschutzanode austauschen.

- Austausch der Anode [13]: oberen Deckel abnehmen [16], den unteren Isolierungsring herausnehmen, das Absperrventil an der Kaltwasserzufuhr schließen, Warmwasserventil an der Batterie öffnen, das Ablassventil öffnen, so viel Wasser von der Installation ablassen um die Anode problemlos wieder auszudrehen ohne Wasserschäden im Raum zu verursachen, den Korken aufdrehen und die Anode herausdrehen.

- Aus hygienischen Gründen sollte man das Wasser in regelmäßigen Abständen zu einer Temperatur von 70°C erhitzen.

- Alle Funktionsstörungen des Geräts sind direkt beim Service zu melden.

- Es wird empfohlen das Warmwasserauslaufrohr und die Anschlussrohre des Heizregisters thermisch zu isolieren um Wärmeverluste zu begrenzen.

Die oben genannten Tätigkeiten sollte man individuell durchführen und unterliegen keinem Garantieanspruch.

Um den Behälter vom Wasser zu entleeren sollte man:

• die Ventile die den Speicher mit dem Heizkreis verbinden schließen.
- das Ventil an der Kaltwasserzufuhr des Speichers schließen.
• Das Ablassventil öffnen.

Technische Daten

Speicher			SWPC
Nennkapazität		I 300
Nenndruck	Behälter	MPa	0,6
	Heizregister		1
Nenntemperatur		°C 95
Leistungsfaktor NL nach DIN 4708 mit Heizungswasser bei 80°C)		N_L	16,7
Heizregisterfläche		m^2	4,22
Heizregisterkapazität		dm^3	~27
Heizregisterleistung		kW 120* / 36**
Heizregisterleistung		l/h 3000* / 900**
Gewicht ohne Wasser		kg 146
Magnesiumschutzanode M8 ø40		mm 590

*80/10/45°C } Heizwassertemperatur/ Versorgungswassertemperatur/Brauchwassertemperatur; Durchfluss des Heizwassers durch das Register 2,5m³/h

Vorgehen bei Schäden oder Unregelmäßigkeiten

die Regelwidrigkeit Verhaltensanweisung
Wasserabfluss aus dem Tank	Es soll das Kaltenwasserzufuhr ventil und die Absperrventile des Zentralheizungssystems und wenden sich an den Kundendienst
Übermäßiger Druckaufbau im Tank
Druckanstieg in der Zentralheizungsanlage
Schmutziges Wasser im Gerät	Der Tank sollte von angesammelten Sedimenten gereinigt werden - wenden Sie sich zu diesem Zweck an eine spezialisierte Servicefirma

Recycling und Entsorgung

Entfernung von Geräten und Zubehör:

Geräte und Zubehör dürfen nicht mit dem Hausmüll entsorgt werden.

Es sollte geachtet werden, dass das Produkt und alle Zubehörteile ordnungsgemäß entsorgt werden.

Alle geltenden Gesetze müssen eingehalten werden.

Außerbetriebnahme

Das gebrauchte Produkt kann nicht als Siedlungsabfall behandelt werden. Eine sachgerechte Entsorgung des gebrauchten Produkts verhindert mögliche negative Umweltauswirkungen, die bei unsachgemäßer Entsorgung auftreten könnten. Für detailliertere Informationen zum Recycling dieses Produkts wenden Sie sich bitte an Ihre lokale Regierungsbehörde, Abfallentsorgungsdienst.
