MODE D'EMPLOI SWP-201 KOSPEL

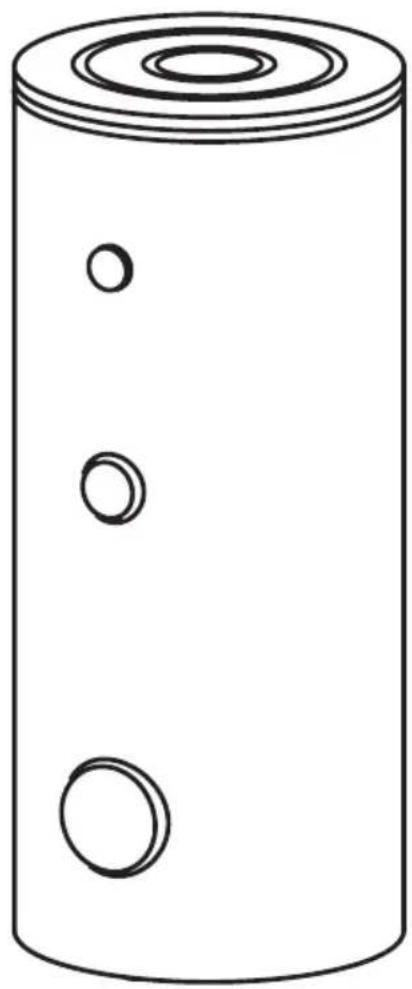

Ballon préparateur ECS

PL

DE

EN

FR

Le fabricant réserve le droit de faire les changements nécessaires qui ne seront pas mentionnés dans le mode d'emploi mais le caractéristique du produit sera conservé.

1. Lire et suivre attentivement les instructions d'installation et d'utilisation afin d'assurer un fonctionnement performant et une durée de vie optimale de votre matériel.
2. Le fabricant réserve le droit de faire les changements nécessaires qui ne seront pas mentionnés dans le mode d'emploi mais le caractéristique du produit sera conservé.
3. Montage et l'utilisation du préparateur non conforme au mode d'emploi ci-présent n'est pas autorisé – risque une panne et annule la garantie.
4. Il est interdit d'installer le préparateur dans des pièces où la température peut descendre au dessous de 0°C.
5. Le montage et le démarrage du préparateur ainsi que tous les raccordements à l'installation doivent être confiés à un service autorisé et suivre attentivement le mode d'emploi et d'utilisation du produit.
6. Le préparateur est destiné à être posé en vertical sur les trois pieds à visser.
7. Le préparateur doit être installé dans un tel endroit et de telle manière à éviter l'inondation de la pièce au cas de la fuite accidentelle.
8. Après avoir posé le préparateur il faut le raccorder au réseau d'alimentation en eau, à l'installation du chauffage central et solaire suivant le schémat de ce mode d'emploi. Le montage du préparateur non conforme au mode d'emploi risque la panne et annule la garantie.
9. Le raccordement au réseau d'approvisionnement en eau doit être effectué selon les normes en vigueur.
10. Le préparateur est un appareil sous pression adapté à l'installation au réseau d'alimentation en eau où la pression ne dépasse pas 0,6MPa. Au cas de la pression au dessus de 0,6MPa il faut installer le réducteur de la pression avant le préparateur.
11. L'égouttement du tuyau de la soupape de sécurité est un processus tout à fait naturel et il ne faut pas l'éliminer parce que tout blockage de la soupape peut être la cause de la panne.
12. Il est interdit d'utiliser le préparateur au cas de la probabilité de la panne de la soupape de sécurité.
13. Le préparateur est équipé d'une anode en magnésium qui est une protection supplémetaire active anticorrosion. Anode en magnésium est une partie opérationnelle qui s'use. Il faut vérifier l'anode tous les 12 mois et tous les 18 mois il faut obligatoirement faire son échange.
14. Il ne faut pas dépasser la température nominale du préparateur 95°C!

Les préparateur peuvent être équipés en supplément par la résistance électrique avec le thermostat (GRW-1,4/230; GRW-2,0/230; GRW-3,0/230 ou GRW-4,5/400). La résistance doit être raccordée à l'orifice de la résistance électrique 1"1/2. La longueur maximale de la résistance est: 450mm.

Le raccordement à l'installation du chauffage central doit être fait à l'aide des raccords hydrauliques 1¼" devant lesquels il faut mettre des vannes d'arrêt.

Pour que le préparateur atteigne la efficacité notée dans le tableau „Donnés techniques” il faut assurer un débit de l’eau chauffante suffisant dans l’installation avec la circulation forcée (avec la pompe de circulation du chauffage central). Le modèle SWPC est équipé du double serpentin.

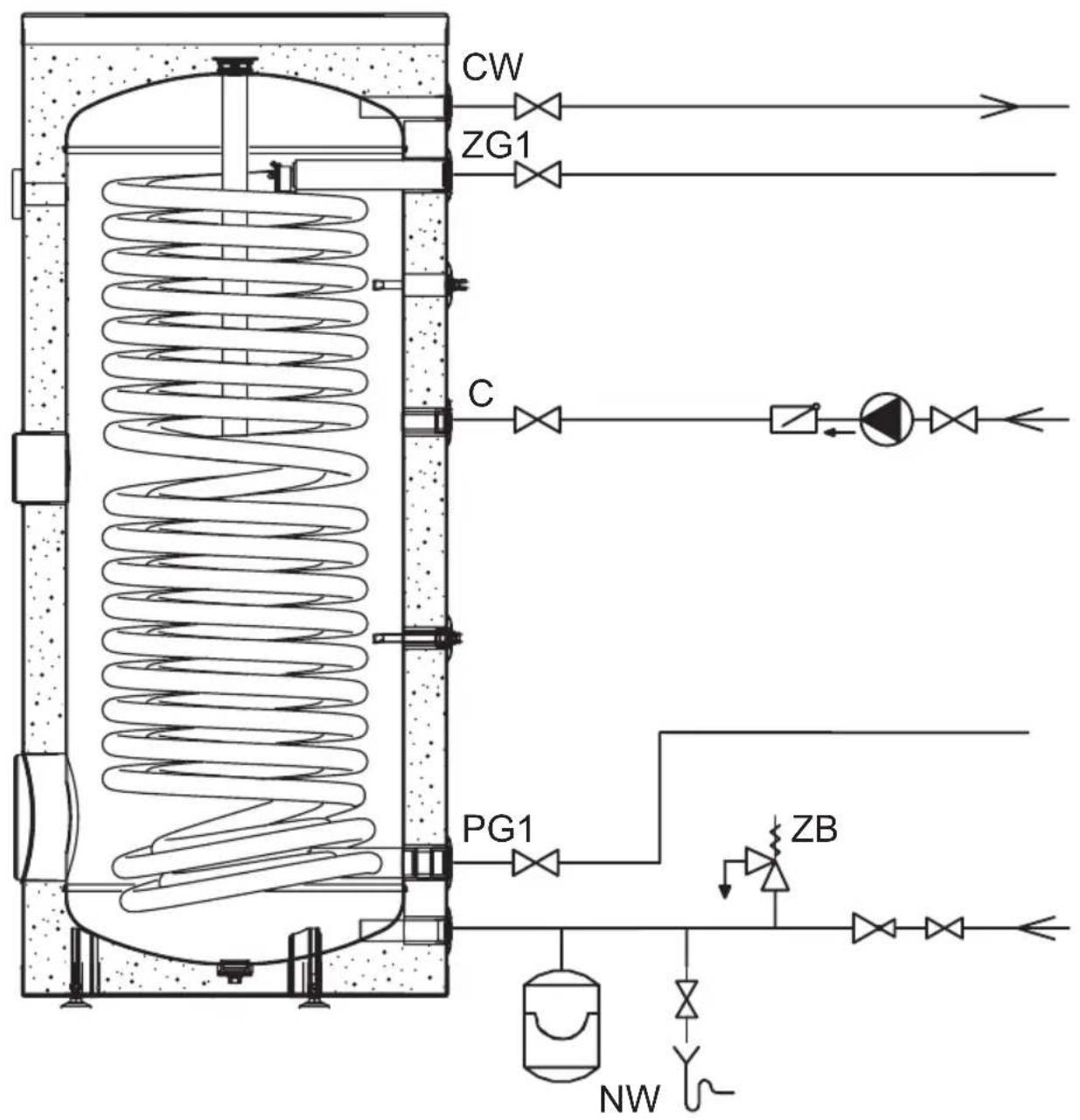

CW ZG1 C PG1 NB ZW

Le raccordement au réseau d'approvisionnement en eau doit être effectué selon les normes en vigueur. Le ballon préparateur ECS est un appareil sous pression adapté à l'installation au réseau d'alimentation où la pression ne dépasse pas 0,6MPa. Au cas de la pression au dessus de 0,6MPa il faut installer le réducteur de la pression avant le ballon préparateur ECS.

Le ballon préparateur ECS doit être raccordé à l'installation de manière suivante:

• Il faut installer un té avec une soupape de sécurité d'une pression d'ouverture de 6 bar* et la vanne de vidange à l'orifice de l'eau froide sanitaire; il ne peut y avoir aucune vanne ou élément qui coupe ou suffoque la circulation de l'eau entre le ballon préparateur ECS et la soupape de sécurité ainsi qu'à la sortie de la soupape; il est important que la soupape de sécurité soit installée de manière que la fuite de l'eau soit visible,
• Branchez le ballon préparateur ECS avec la soupape de sécurité installée au réseau d'approvisionnement en eau,
• Installez la vanne d'arrêt à l'entrée de l'eau froide.

La sortie de l'eau chaude sanitaire doit être installée à l'orifice qui se trouve en partie haute du ballon préparateur ECS. Chaque ballon préparateur ECS est équipé d'un orifice destiné à raccorder la circulation d'ECS.

*Utilisez une soupape de sécurité adaptée à la puissance de la source de chaleur. Le montage d'une soupape de sécurité avec un débit inadéquat peut entraîner une augmentation excessive de la pression dans ballon préparateur ECS et, par conséquent, le descellement. Dans un tel cas la garantie ne couvre pas les dommages.

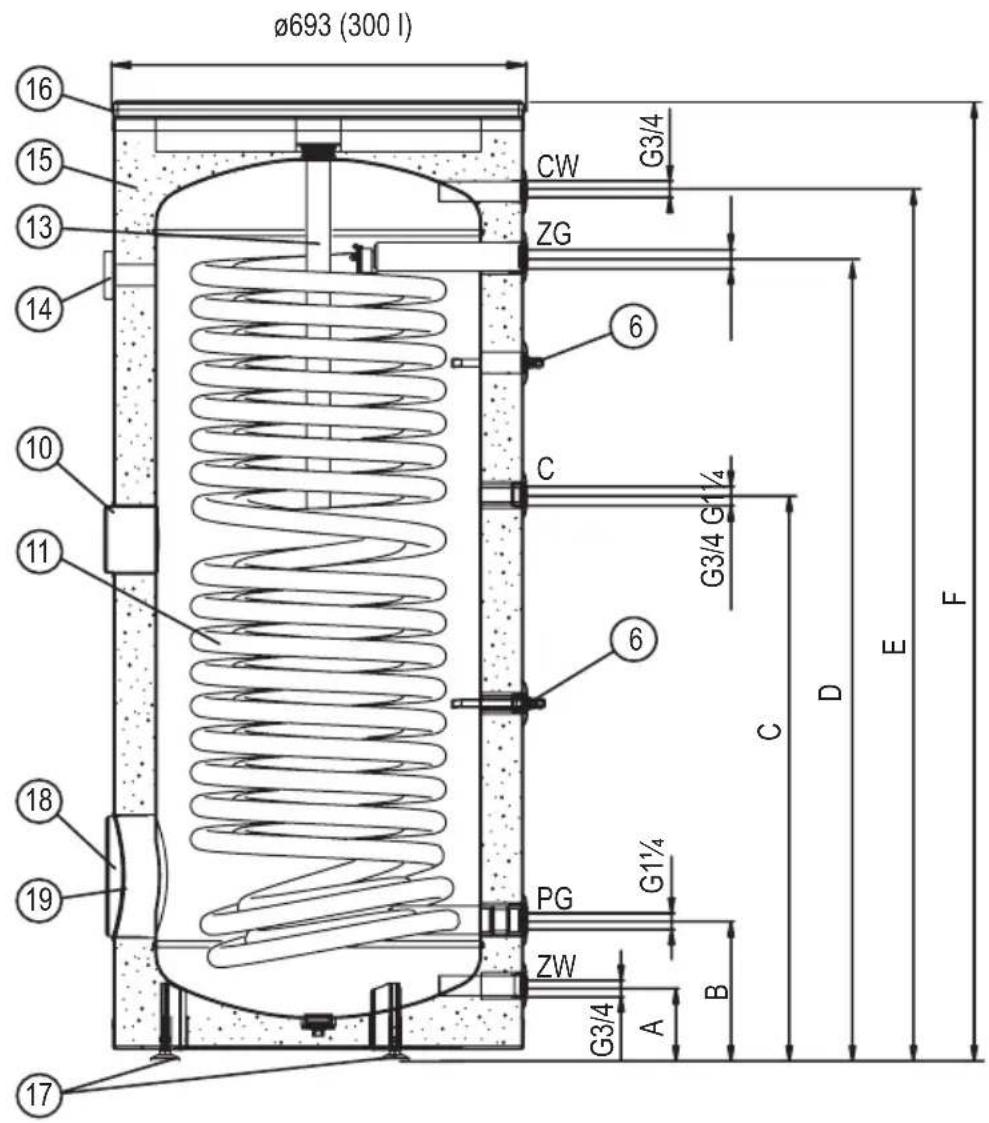

Construction du ballon préparateur ECS (300l)

Ø693 (300 l) 16 15 13 14 10 11 18 19 17 CW G3/4 ZG 6 C G3/4 G1¼ 6 PG G1¼ ZW A B D E F

[6] - doigt de gant

[10] - orifice résistance électrique (bouchon 1½")

[11] - serpentin chauffant

[13] - anode en magnésium

[14] - thermomètre

[15] - isolation thermique

[16] - couvercle haut

[17] - pieds

[18] - trappe de visite

[19] - couvercle de trappe de visite

ZW - eau froide

CW - eau chaude

C - circulation

ZG - entrée serpentin

PG - sortie serpentin

A-F - les dimensions indiquées dans le tableau

Dimensions SWPC
	300
A 127
B 237
C 953
D 1354
E 1464
F 1615

Avant la mise en service du ballon préparateur ECS, vérifiez optiquement la fiabilité de connexion de l'appareil et sa conformité du montage avec les schémas. Toutes les connexions, y compris celles qui ont été montées en usine (le manchon du chauffe-eau électrique, l'anode de magnésium, le couvercle de l'ouverture d'inspection) doivent être vérifiées pour détecter des fuites lors de la mise en service et, si des fuites sont détectées, elles doivent être scellées à nouveau.

Il faut remplir le ballon préparateur ECS d'eau:

• ouvrir la vanne d'arrivée d'eau froide,
• ouvrir le robinet d'eau chaude d'un point de puisage (sortie d'eau sans bulles d'air signifie que le ballon préparateur ECS est entièrement rempli d'eau),

- fermer le robinet d'eau chaude des points de puisage,

Ouvrez les vannes de liaison d'installation solaire et du chauffage avec le ballon préparateur ECS. Vérifiez l'étancheité des raccords d'ECS et des liquides chauffants. Vérifiez le fonctionnement de la soupape de sécurité (conformément aux instructions du fabricant de la soupape).

Exploitation

Ballon préparateur ECS sont sûr et fiable en fonctionnement, à condition de respecter les principes suivants:

• Tous les 14 jours vérifiez le fonctionnement de la soupape de sécurité, (s'il n'y a pas de l'écoulement d'eau, la soupape n'est pas efficace, le ballon préparateur ECS ne doit pas être en service).
• De temps en temps enlevez les dépôts de calcaire ballon préparateur ECS. La fréquence dépend de la dureté de l'eau dans votre région. Cette opération doit être effectuée par un professionnel. Les vis du couvercle [19] doivent être serrées avec le couple de serrage 18-22Nm.
• Une fois par an il faut contrôler l'état de l'anode en magnésium.
• Tout les 18 mois il faut absolument remplacer l'anode en magnésium.
• Remplacement de l'anode [13] (ballon préparateur ECS de 300 litres): enlever le couvercle supérieur [16], retirer le matelas isolant, fermer la vanne d'arrêt sur l'arrivée d'eau froide, ouvrir la vanne d'eau chaude au robinet, ouvrir la vanne de vidange, vidanger votre installation d'eau de pouvoir dévisser l'anode sans causer des inondations dans le local, dévisser le bouchon et enlever l'anode.
• Pour des raisons d'hygiène, l'eau doit être chauffée périodiquement au-dessus de 70°C.
• Chaque anomalie de fonctionnement doit être vérifiée par un professionnel.
• Il est recommandé d'isoler tout les tuyaux, pour éviter au maximum les pertes de chaleur.

Ces manoeuvres doivent être effectuées par vos soins et ne rentrent pas dans le cadre de la garantie.

Pour vider le cuve d'eau, il faut:

• Fermer les vannes de raccordement du ballon préparateur ECS avec circuit de chauffage.
• Fermez la vanne sur l'arrivée d'eau froide au ballon préparateur ECS.
• Ouvrir la vanne de vidange.

Donnés Techniques

Préparateur d'ECS			SWPC
Capacité nominale l 300
Pression nominale	Cuve	MPa	0,6
	Serpentin 1
Température nominale °C 95
Facteur de performance NL selon DIN 4708 lors de l'alimentation en eau de chauffage à 80°C)		N_L	16,7
Surface du serpentin m		2	4,22
Capacité du serpentin dm		3	~27
Puissance du serpentin kW 120* / 36**
Efficacité du serpentin l/h 3000* / 900**
Poids sans eau kg 146
Anode en magnésium M8 ø40 mm 590

*80/10/45°C } - Température d'eau chauffante / température d'eau entrante / température **55/10/45°C d'ECS ; débit de l'eau chauffante par le serpentin 2,5 m³/h.

Procédure en cas de dommages ou d'irrégularités

Anomalie Instruction de procédure
Fuite d'eau du ballon	fermer la vanne d'alimentation en eau froide et les vannes d'arrêt du système de chauffage central et contacter SAV
Montée en pression excessive dans le ballon
Montée en pression dans l'installation de chauffage central
Eau sale dans l'appareil	Le ballon doit être nettoyé des sédiments accumulés - à cet effet, contactez une société de service spécialisée

Recyclage et élimination des déchets

Enlèvement de produits et d'équipements:

Ce produit et ses accessoires ne doivent pas être jetés avec les ordures ménagères. Assurez-vous que le produit et tous les accessoires ont été supprimés correctement. Toutes les lois applicables doivent être respectées.

Retiré de l'exploitation

Le produit usé ne peut pas être traité comme un déchet municipal.

L'élimination appropriée du produit usé évite les effets négatifs potentiels sur l'environnement, qui pourraient se produire en cas de gestion inappropriée des déchets. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter votre unité gouvernementale locale, service de gestion des déchets.
