Type de produit	Ballon préparateur d'eau chaude sanitaire (ECS) à double serpentin
Marque	Kospel
Modèle	SB-401 (capacité 400 L)
Capacité nominale	400 litres
Pression nominale cuve	0,6 MPa (6 bars)
Pression nominale serpentins	1,0 MPa (10 bars)
Température nominale	80 °C
Poids à vide	150 kg
Hauteur (H)	1660 mm
Matériau de la cuve	Acier émaillé avec anode en magnésium
Isolation thermique	Oui, polyuréthane
Serpentin haut (raccords ZG2/PG2)	Surface 1,04 m², volume 6,4 L, puissance 30 kW (80/10/45°C)
Serpentin bas (raccords ZG1/PG1)	Surface 1,7 m², volume 10 L, puissance 50 kW (80/10/45°C)
Raccordements	Eau froide (ZW), eau chaude (CW), circulation (C), entrées/sorties serpentins
Anode en magnésium	Modèle AMW.M8.400, remplacement conseillé tous les 18 mois
Sécurité	Soupape de sécurité 6 bars à installer sur l'arrivée d'eau froide
Utilisation	Production d'ECS par chauffage central et/ou solaire (modèle SB à double serpentin)
Entretien courant	Vérification hebdomadaire de la soupape, contrôle annuel de l'anode, détartrage si nécessaire
Garantie	Sous réserve d'installation conforme aux instructions
Normes	Conforme aux normes en vigueur pour les appareils sous pression

FOIRE AUX QUESTIONS - SB-401 KOSPEL

Comment installer le ballon SB-401 ?

L'installation doit être réalisée par un professionnel. Le ballon doit être posé au sol en position verticale sur ses trois pieds. Raccordez-le à la conduite d'eau, au chauffage central et éventuellement au solaire selon le schéma fourni. Veillez à installer une soupape de sécurité de 6 bars et un réducteur de pression si la pression réseau dépasse 0,6 MPa.

Quelle est la pression maximale de service ?

La pression nominale de la cuve est de 0,6 MPa (6 bars). Les serpentins supportent 1,0 MPa (10 bars). Si la pression d'eau froide dépasse 6 bars, installez obligatoirement un réducteur de pression avant le ballon.

Comment vérifier la soupape de sécurité ?

Tous les 14 jours, actionnez manuellement la soupape pour vérifier qu'elle laisse s'écouler un peu d'eau. Si aucun écoulement ne se produit, la soupape est défectueuse et le ballon ne doit pas être utilisé. Un léger égouttement est normal.

Quand remplacer l'anode en magnésium ?

L'anode doit être contrôlée une fois par an et remplacée impérativement tous les 18 mois. Un remplacement plus fréquent peut être nécessaire selon la dureté de l'eau. Utilisez l'anode de référence AMW.M8.400 pour le modèle 400 L.

Peut-on utiliser une résistance électrique avec ce ballon ?

Oui, le ballon est prévu pour recevoir une résistance électrique à la place du bouchon 1 1/2". La longueur maximale de la résistance est de 600 mm pour le modèle 400 L. La puissance recommandée est de 1,4 à 2,0 kW (ex: GRW).

Que faire en cas de fuite ?

Fermez immédiatement l'arrivée d'eau froide et le chauffage. Vidangez le ballon via la vanne de vidange. Faites vérifier l'étanchéité par un professionnel. Les fuites peuvent provenir de raccords mal serrés, de la soupape ou de l'anode.

Comment vidanger le ballon ?

Fermez les vannes de raccordement au chauffage et l'arrivée d'eau froide. Ouvrez un robinet d'eau chaude pour éviter une dépression. Ouvrez ensuite la vanne de vidange située en bas du ballon. L'eau s'écoulera par gravité.

Quelle est la température maximale de l'eau ?

La température nominale maximale est de 80 °C pour le modèle 400 L. Pour les modèles de capacité 200 L et 800-1000 L, elle est de 95 °C. Ne jamais dépasser ces limites sous peine d'endommager l'appareil.

Comment raccorder le ballon au circuit solaire ?

Le modèle SB-401 dispose de deux serpentins. Le serpentin supérieur (raccords ZG2/PG2) est destiné au solaire. Raccordez les capteurs solaires à l'entrée ZG2 et la sortie PG2. Respectez le sens de circulation indiqué dans le schéma d'installation.

Où trouver les pièces de rechange ?

Les pièces détachées (anode, soupape, résistance, joints) sont disponibles auprès du fabricant Kospel ou de revendeurs agréés. Pour l'anode, utilisez la référence AMW.M8.400. En cas de doute, contactez le service après-vente Kospel au 0241 910504 50.

MODE D'EMPLOI SB-401 KOSPEL

Ballon préparateur ECS

DE

EN

FR

SW

SB

SWZ

SBZ

1. Lire et suivre attentivement les instructions d'installation et d'utilisation afin d'assurer un fonctionnement performant et une durée de vie optimale de votre matériel.
2. Montage et utilisation du gallon préparateur ECS non conforme avec cette notice n'est pas autorisé - peut provoquer un dysfonctionnement et annule la garantie.
3. Ne pas installer ce ballon préparateur ECS dans des zones où la température peut tomber en dessous de 0^ .
4. Installation et exécution de travaux d'installation d'accompagnement doivent être confiées à une entreprise spécialisée et faites suivant attentivement les instructions du montage et du service du produit.
5. Le ballon préparateur ECS doit être posé au sol en position verticale, sur les trois pieds intégrés.
6. L'appareil doit être installé dans un tel endroit et de telle manière, qu'en cas de déversement d'urgence ou de fuite il n'y avait pas d'inondation du local.
7. ÀpRES avoir placé le gallon préparateur ECS, il doit être raccordé à la conduite d'eau, à la installation de chauffage centrale et solaire, selon le schéma dans le present manuel. Installation non conforme au mode d'emploi annule la garantie et peut provoquer défaillance.
8. Le raccordement au réseau d'eau doit être effectue selon les normes en vigueur.
9. Le gallon préparateur ECS peut être installé sous pression jusqu'à 6 bars, en cas de pression supérieure à 0,6 MPa (6 bars), il faut installer obligatoirement un réducteur de pression avant le préparateur.
10. L'égouttement du tuyau de la soupape de sécurité est un processus normal, il ne faut pas l'empêcher, car tout blocage de la soupape de sécurité peut provoquer une panne.
11. Il ne faut pas utiliser le gallon préparer ECS au cas de doute que la soupape de sécurité ne marche pas.
12. Le gallon préparer ECS estirqé de l'anode en magnésium qui constitue une protection anti-corrosion. L'anode est une partie de l'exploitation qui s'use. Vérifiez l'anode en magnésium une fois par an.il faut absolument faire l'échange de l'anode en magnésium tous les 18 mois.
13. Ne pas dépasser la température nominale de 95^ et au cas des préparateurs de la capacité 250, 300, 400 et 500L - 80^! .

Le gallon préparer ECS peut être équipé d'une résistance électrique avec un thermostat (p.ex. GRW 1.4, GRW 2.0 kW). La résistance doit être visée à la place de bouchon 112 . Longueur maximale de la résistance chauffante:

• 290 mm pour le ballon préparateur ECS capacité 100, 120, 140 litres,
• 360 mm pour le ballon préparateur ECS capacité 200 litres,
• 550~mm pour le gallon préparateur ECS capacités 250 et 300 litres,
• 600 mm pour le gallon préparateur ECS capacités 400 litres,
• 670 mm pour le ballon préparateur ECS capacités 500 -1000 litres.

Le raccordement au installation de chauffage central doit être effectué avec raccords 1" (112'' - 1000l) et avant les raccords il faut installer des vannes d'arrêt. Dans les systèmes à circulation forcie (pompe de chauffage central) pour que le gallon préparer ECS attigne les performances indiquées dans le tableau „Donnés Techniques" le débit approprié d'eau chauffante doit être assurée. Le gallon préparer ECS modèle SW est équipé d'un serpentin, modèle SB est équipé de deux serpentins permettant le raccordement par exemple de la chaudière et du système solaire. Modèles SWZ et SBZ sont équipés des raccords supplémentaires, qui peuvent être utilisés pour connecter un échangeur de chaleur externe.

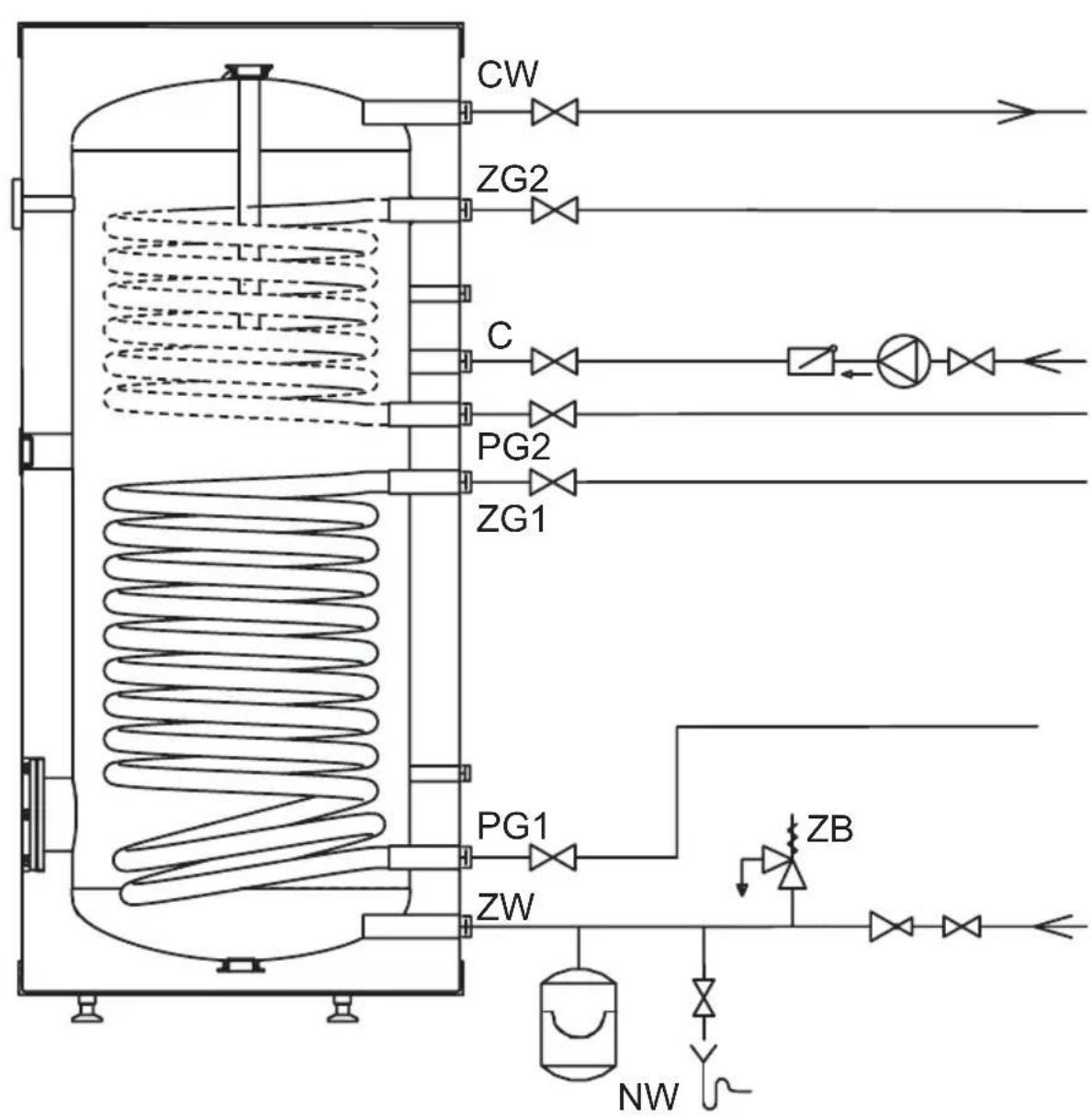

Raccordement au réseau d'approvisionnement en eau

Le raccordement au réseau d'approvisionnement en eau doit être effectué selon les normes en vigueur. Le gallon préparer ECS est un apparéil sous pression adapté à l'installation au réseau d'alimentation où la pression ne dépasse pas 0,6MPa. Au cas de la pression au-dessus de 0,6MPa il faut installer le réducteur de la pression avant le gallon préparer ECS.

Le gallon préparateur ECS doit être raccordé à l'installation de manière suivante:

• Il fautmettreunraccord3voiesavecla soupape desecuritede la pression de6 bars*etla vanne de vidangea l'orifice de I'eau froide sanitaire [ZW];ilnepeut y avoiraucune vanne ou element qui coupe ou suffoque la circulation del'eau entre le balloon preparateur ECS et la soupape de securite ainsi qu'a la sortie de la soupape; la soupape de securite doitetreinstallee de telle maniere que la fuite del'eau soit visible,
• Branchez le gallon préparer ECS avec la soupape de sécurité installée au réseau d'approvisionnement en eau,
• Installéz la vanne d'arrêt à l'entrée de l'eau froide.

La sortie de l'eau chaude sanitaire doit être installée à l'orifice qui se trouve en partie haute du gallon préparer ECS. Chaque ballon préparer ECS est équipé d'un orifice destiné à raccorder la circulation d'ECS.

*Utilisez une soupape de sécurité adaptée à la puissance de la source de chaleur. Le montage d'une soupape de sécurité avec un début insuffisant peut entraîner une augmentation excessive de la pression dans ballon préparateur ECS et, par conséquent, le descélément. Dans un tel cas la garantie ne couvre pas les dommages.

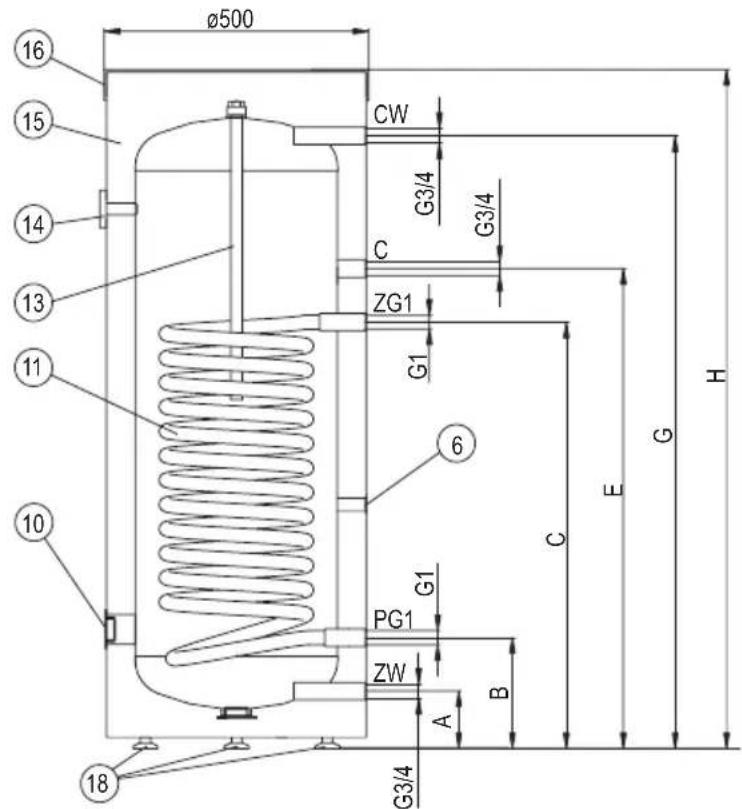

Construction du gallon préparateur ECS SW (100; 120; 140 l)

[6] -doigt de gant
[10] -orifice résistance électrique (bouchon 1 12 )
[11] -serpentin chauffant
[13] -anode en magnésium
[14] -thermomètre
[15] -isolation thermique
[16] -couvercle haut
[18] -pieds
ZW -eau froide
CW -eau chaude
C -circulation
ZG1 -entree serpentin
PG1 -sortie serpentin
A-H -les dimensions indiquées dans le tableau

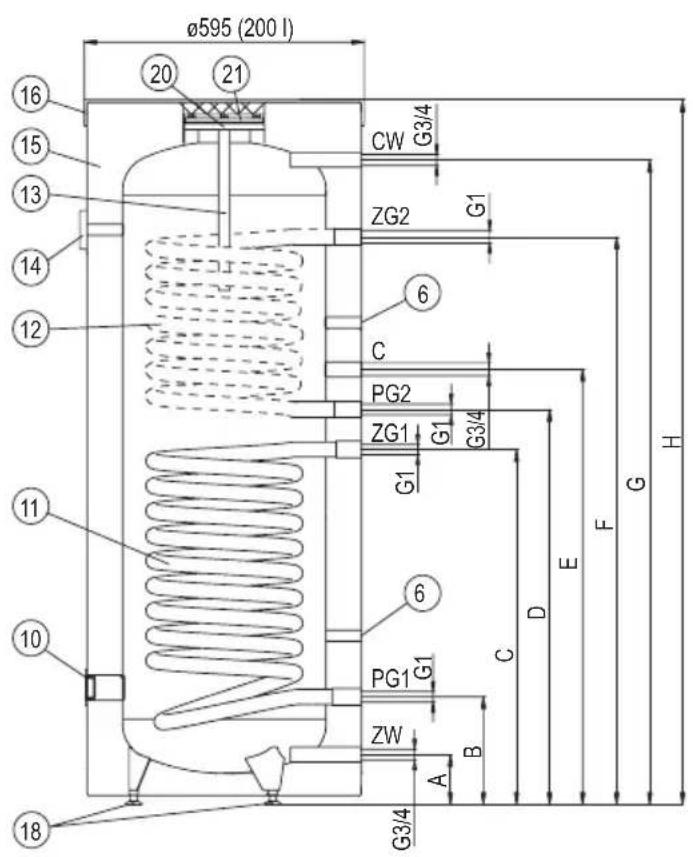

Construction du gallon préparateur ECS SB; SBZ; SW; SWZ (200 I)

[6] -doigt de gant
[10] -orifice résistance electrique (bouchon 1 12 )
[11] -serpentin chauffant bas
[12] -serpentin chauffant haut
[13] -anode en magnésium
[14] -thermomètre
[15] -isolation thermique
[16] -couvercle haut
[18] -pieds
[20] -trappe de visite
[21] -couvercle de trappe de visite
ZW -eau froide
CW -eau chaude
C -circulation
ZG1, ZG2 -entrée serpentin
PG1, PG2 -sortie serpentin
A-I -les dimensions indiquées dans le tableau

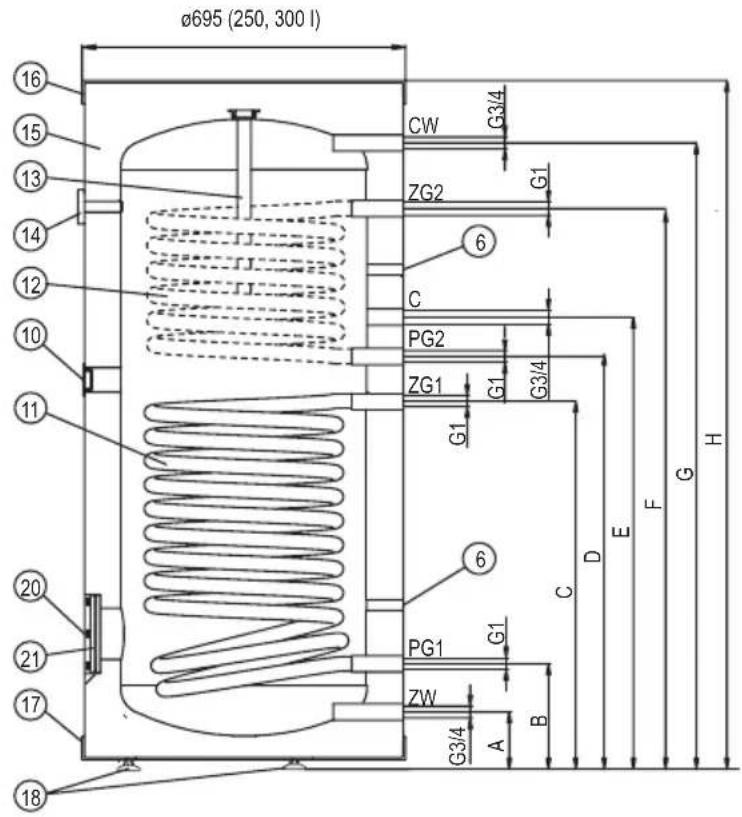

Serpentin haut (raccords ZG2, PG2) et doigt de gant haut se trouvent que dans les modèles SB et SBZ.

[6] -doigt de gant

[10] - orifice résistance électrique (bouchon 1 12 )

[11] - serpentin chauffant bas

[12] - serpentin chauffant haut

[13] - anode en magnésium

[14] - thermomètre

[15] -isolation thermique

[16] - couvercle haut

[17] - couvercle bas

[18] - piesds

[20] - trappe de visite

[21] - couvercle de trappe de visite

ZW - eau froide

CW - eau chaude

C - circulation

ZG1, ZG2 - entree serpentin

PG1, PG2 - sortie serpentin

A-I - les dimensions indiquées dans le tableau

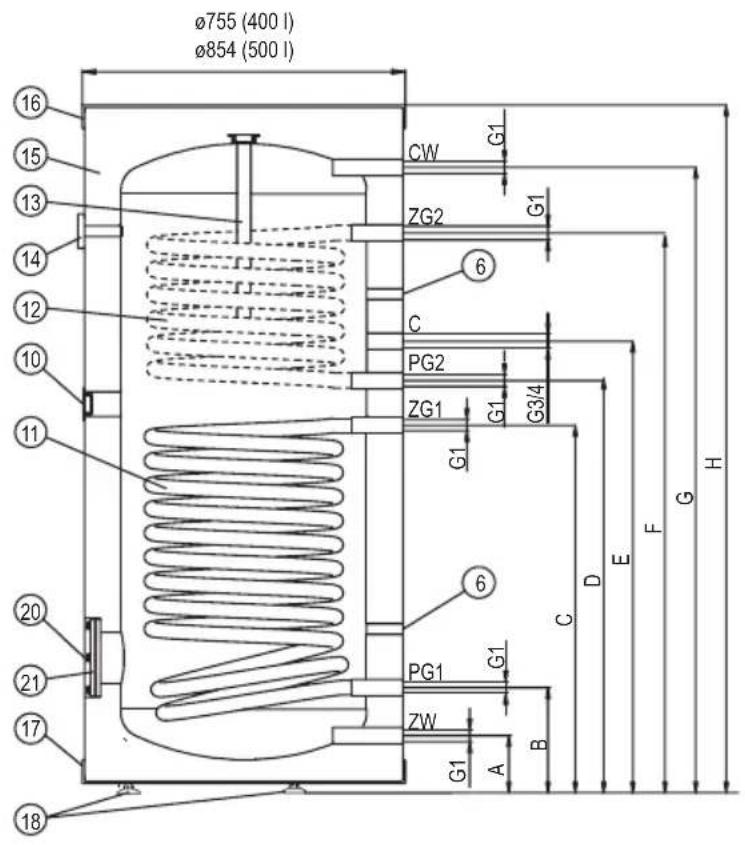

Construction du ballon préparateur ECS SB;SBZ;SW;SWZ (400I; 500I)

Serpentin haut (raccords ZG2, PG2) et doigt de gant haut se trouvent que dans les modèles SB et SBZ.

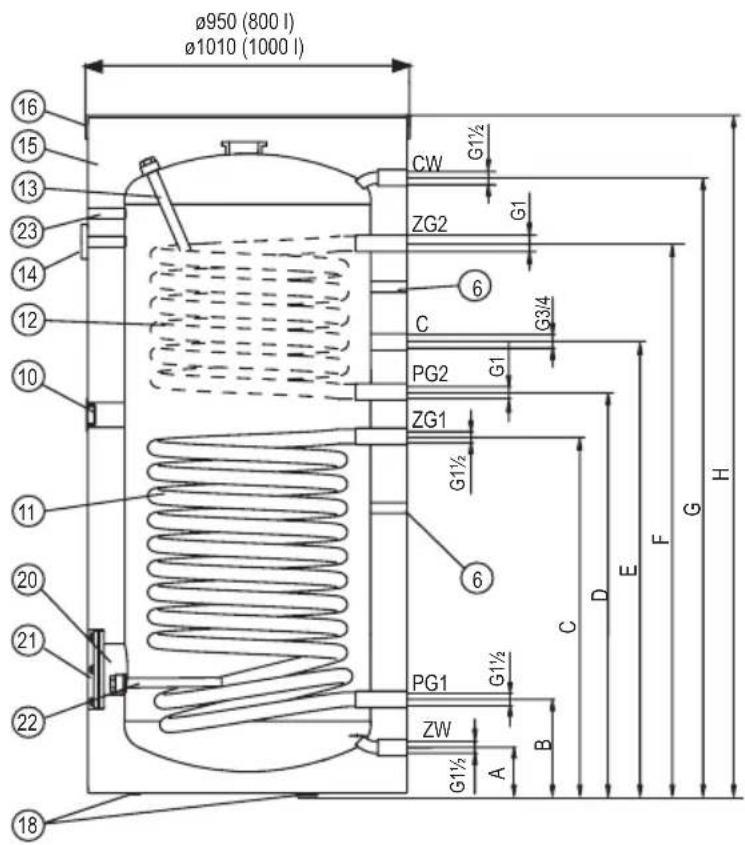

Construction du gallon préparateur ECS SW, SB (1000l)

[6] -doigt de gant

[10] - orifice résistance électrique (bouchon 1½")

[11] - serpentin chauffant bas

[12] - serpentin chauffant haut

[13] - anode en magnésium 1

[14] - thermomètre

[15] - isolation thermique

[16] - couvercle haut

[18] -pieds

[20] - trappe de visite

[21] - couvercle de trappe de visite

[22] - anode en magnésium 2

[23] - orifice pour le thermoregulateur

ZW - eau froide

CW - eau chaude

C - circulation

ZG1, ZG2 - entree serpentin

PG1, PG2 - sortie serpentin

A-I - les dimensions indiquées dans le tableau

Dimension SW; SWZ

	100	120	140	200	250	300	400	500	800	1000
A	112			127			125	136	82,5	81,5
B	240			258	241		254	266	269	272
C	753	851		813	740	852	856	990	929	987
E	851	916	1065	903	841	953	986	1220	1273	1274
G	1065	1235	1305	1464	1230	1464	1490	1584	1780	1846
H	1200	1365	1435	1610	1380	1615	1660	1800	1937	2002
I	-		1200	1334	1116	1350	1377	1453	-	-

Dimension SB; SBZ

	200 250	300 400 500	800	1000
A	127			125	136	82,5	81,5
B	258	241		254	266	269	272
C	813	628	852	856	990	929	987
D	903	747	981	986	1115	1105	1174
E	993	837	1071	1076	1220	1273	1274
F	1290	1079	1313	1319	1448	1492	1475
G	1464	1230	1464	1490	1584	1778	1847
H	1610	1380	1615	1660	1800	1937	2002
I	1334	1116	1350	1377	1453	-	-

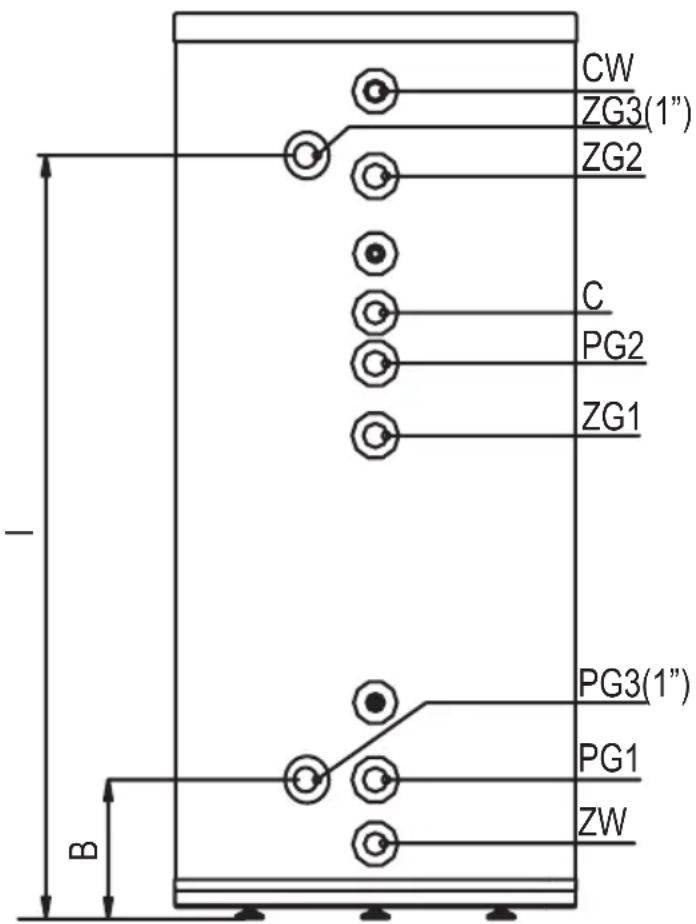

Emplacement des raccords pour connexion d'un préparateur externe, dans SWZ et SBZ

Avant de démarrer l'échangeur de chaleur, une inspection visuelle de la connexion de l'appareil et du montage correct selon les schémas doit être effectue. Toutes les connexions, y compris celles qui ont été assemblées en usine (buses de connexion du chauffage électrique, anode de magnésium, couvercle d'ouverture d'inspection), doivent être vérifiées pour l'étanchéité lors de la mise en service et re-scellées en cas de fuites. L'échangeur de chaleur doit être rempli d'eau:

• ouvrir la vanne d'arrivée d'eau froide,
• ouvrir le robinet d'eau chaude d'un point deuisage (sortie d'eau sans bulles d'air signifie que le ballon préparateur ECS est entierement rempli d'eau),
  -fermerle robinet d'eau chaude des points deuisage,

Ouvrez les vannes de liaison d'installation solaire et chauffage avec le ballon préparateur ECS. Vérifier le serrage des connexions. Vérifier le fonctionnement de la soupape de sécurité (conformément aux instructions du fabricant).

Vidange du gallon préparateur ECS

Pour vider le cuve d'eau, il faut:

• Fermer les vannes de raccordement du gallon préparateur ECS avec circuit de chauffage.
• Fermez la vanne sur l'arrivé d'eau froide au gallon préparateur ECS.
  Ouvrez la vanne de vidange.

Ballon préparer ECS sont sur et fiable en fonctionnement, à condition de respecter les principes suivants:

• Tous les 14 jours vérifie le fonctionnement de la soupape de sécurité, (s'il n'y a pas de l'écoulement d'eau la soupape n'est pas efficace, le gallon préparateur ECS ne doit pas être en service).
• De temps en temps enlever les dépôts de calcaire ballon préparateur ECS. La fréquence dépend de la durée de l'eau dans votre région. Cette opération doit être effectué par un professionnel.

Les vis du couvercle [21] doivent etre serrées avec le couple de serrage 18-22Nm.

• Une fois par an il faut contrôler l'objet de l'anode en magnésium.
• Tout les 18 mois il faut absolument replacer l'anode en magnésium.
• Remplacement de l'anode [13] (tout le ballon préparateur ECS à exception 200 litres): enlever le couvercle supérieur [16], retirez le matelas isolant, fermer la vanne d'arrêt sur l'arrêt d'eau froide, ouvrir la vanne d'eau chaude au robinet, ouvrir la vanne de vidange, vidanger votre installation d'eau afin que vous puissiez dévisser l'anode sans causer des inondations dans le local, dévisser le bouchon et enlever l'anode.
• Remplacement de l'anode [13] (ballon préparateur ECS 200 litres): enlever le couvercle supérieur [16], retirez le matelas isolant, fermer la vanne d'arrêt sur l'arrivé d'eau froide, ouvrir la vanne d'eau chaude au robinet, ouvrir la vanne de vidange, vidanger votre installation d'eau afin que vous puissiez dévisser l'anode sans causeurs inondations dans le local deviser trappe de visite [21] et dévisser l'anode. Les vis du couvercle [21] doivent être serrées avec le couple de serrage 18-22Nm.
• Remplacement de l'anode [22] - pour remplacer l'anode magnétique 2 dans les gallon préparer ECS de la capacité 800 et 1000 litres il faut dézipper la fermeture de l'isolation thermique, tirer l'isolement pour voir l'orifice de l'anode qui se trouve à côté de la trappe de visite, fermer la vanne d'arrêt à l'entrée de l'eau froide, ouvrir le robinet de l'eau chaude, ouvrir la vanne de vidange, faisser couler de l'eau au niveau qui permet remplacer l'anode sans le risque d'inonder la piece, dévisser le bouchon, remplacer l'anode.
• Pour des raisons d'hygiene, l'eau devrait être chauffée périodiquement au-dessus de 70^ .
• Chaque anomalie de fonctionnement doit être vérifiée par un professionnel.
• Il est recommandé d'isoler tout les tuyaux, pour éviter au maximum les pertes de chaleur.

Ces manoeuvres doivent etre effectuees par vos soins et ne rentrent pas dans le cadre de la garantie.

Ballon préparateur ECS			SW SW; SWZ
Capacité nominale		1 10	0 120	40 20	0 250	300 40	0 500	800 1000
Pression nominale	Cuve	MPa	0,6 0,8
	Serpentin		1 0,6
Température nominale		°C 9	5 80 95
Facteur de performance NL selon DIN 4708 (inférieur) (Facteur de performance NL lors de l'alimentation en eau de chauffage à 80°C)		NL	1,8	2,3	2,5	3,5	4,5	6,4	-	14,9	-
Surface serpentin bas		m²	0,8	1,0		1,1	1,2	1,5	1,7	2,25	2,89
Volume serpentin bas		dm³	3,6	4,3		6,4	7,4	9,1	10	13,7	26,2
Puisance serpentin bas		kW	24*	30*		32*	35*	45*	50*	65*	72*
			7,5**	9**		10**	11,5**	14**	16**	21**	23**
Efficacité serpentin bas		I/h	600*	750*		800*	875*	1120*	1250*	1620*	1850*
			190**	225**		250**	300**	350**	400**	520**	625**
Poids à vide		kg	46	52	54,5	82	87	100,5	132	163	221
Anode en magnésium - code de service			00943	01446		01448		01450	01449		02333 x2
Anode en magnésium - code produit			AMW. 660	AMW. 800		AMW. M8.450		AMW. M8.400	AMW. M8.500		AMW.570 + AMW.760 / góra

*80/10/45°C 3 températe d'eau chauffante / températe de l'eau d'alimentation / températe d'écs; débit d'eau chauffante dans le serpentin 2,5m³/h.
**55/10/45°C

Ballon préparateur ECS			SB; SBZ
Capacité nominale		1 200	250 300 400	500 800 1000
Pression nominale	Cuve	MPa	0,6 0,8
	Serpentin		1 0,6
Température nominale		°C 95	80 95
Facteur de performance NL selon DIN 4708 (supérieur) (Facteur de performance NL lors de l'alimentation en eau de chauffage à 80°C)		NL	1,5 1,9	8 - 2,8 --
Surface serpentin haut		m²	0,75 0,8	0,9 1,04 1,54 1,31
Volume serpentin haut		dm³	4,5	5		5,5 6,4 9,4 7,9
Puisance serpentin haut		kW	22*	24*		27*	30*	45*	38*
			7**	7,5**		8,5**	9**	14**	12,5**
Efficacité serpentin haut		l/h	550*	600*		675*	750*	1120*	900*
			175**	190**		200**	225**	350**	350**
Facteur de performance NL selon DIN 4708 (inférieur) (Facteur de performance NL lors de l'alimentation en eau de chauffage à 80°C)		NL	3,5 3,9	6,4 -	14,9	--
Surface serpentin bas		m²	1,1 1,0	5,1 7 2,25 2	89 3,45
Volume serpentin bas		dm³	6,4 5,8	9,1	0	13,7 26,2 31,3
Puisance serpentin bas		kW	32*	30*	45*	50*	65*	72*	89*
			10** 9**	14**	16**	21**	23** 28**
Efficacité serpentin bas		l/h	800*	750*	1120*	1250*	1620*	1850*	2200*
			250**	225**	350**	400**	520**	625**	675**
Poids à vide		kg	97	99	115	150	180	252	279
Anode en magnésium - code de service			01450		01449		01784 02	333 + 02327
Anode en magnésium - code produit			AMW.M8.400		AMW.M8.500		AMW.M8.590	AMW.570+ AMW.760 góra

*80/10/45°C} températe d'eau chauffante / températe de l'eau d'alimentation / températe d'ecs; débit d'eau chauffante dans le serpentin 2,5m³/h. **55/10/45°C

Enlèvement de produits et d'équipements:

Ce produit et ses accessoires ne doivent pas etre jetes avec les ordures menagères. Assurez-vous que le produit et tous les accessoires ont ete suprimés correctement. Toutes les lois applicables doivent etre respectees.

Retiré de l'exploitation

Le produit use ne peut pas etre traite comme un dechet municipal.

L'élimination appropriée du produit usé évite les effets négatifs potentiels sur l'environnement, qui pourraient se produit en cas de gestion inappropriée des déchets. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter votre unité gouvernentale locale, service de gestion des déchets.
