| Tipo de producto | Acumulador de inercia con serpentín |
| Marca | Kospel |
| Modelo | SVW500 |
| Capacidad nominal | 500 L |
| Volumen de almacenamiento | 490 L |
| Presión nominal (depósito) | 0,3 MPa (3 bar) |
| Presión máxima de trabajo (serpentín) | 1 MPa (10 bar) |
| Temperatura nominal máxima | 80 °C |
| Superficie del serpentín | 2,25 m² |
| Capacidad del serpentín | 13,7 dm³ |
| Potencia del serpentín (80/10/45°C) | 65 kW |
| Potencia del serpentín (55/10/45°C) | 21 kW |
| Pérdidas térmicas en reposo | 128 W |
| Peso en vacío | 131 kg |
| Aislamiento térmico | Poliestireno |
| Material | Chapa de acero negro, interior bruto, exterior pintura anticorrosiva |
| Conexiones principales | 6/4" para circuito, 1/2" para purgador, portasondas y vaciado, 1" para serpentín |
| Tipo de montaje | Vertical |
| Uso | Almacenamiento de agua de calefacción con calderas y bombas de calor, colector hidráulico |
| Conformidad | Normas de instalación eléctrica, fontanería, seguridad y medio ambiente |
| Reciclaje | No desechar con la basura doméstica, seguir las normativas locales |
Preguntas frecuentes - SVW500 KOSPEL
Preguntas de los usuarios sobre SVW500 KOSPEL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Caldera en formato PDF gratis! Encuentra tus instrucciones SVW500 - KOSPEL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. SVW500 de la marca KOSPEL.
MANUAL DE USUARIO SVW500 KOSPEL
Manual de instalación y uso
| Nieprawidłowość Instrukcja postepowania | |
| Wyciek wody ze zbiornika | naleź yzekiécie zawory odcinajace instalacje CO i skont⁺tawkość są z serwisem |
| Nadmierny wzrost ci⁻ⁿ⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁺ |

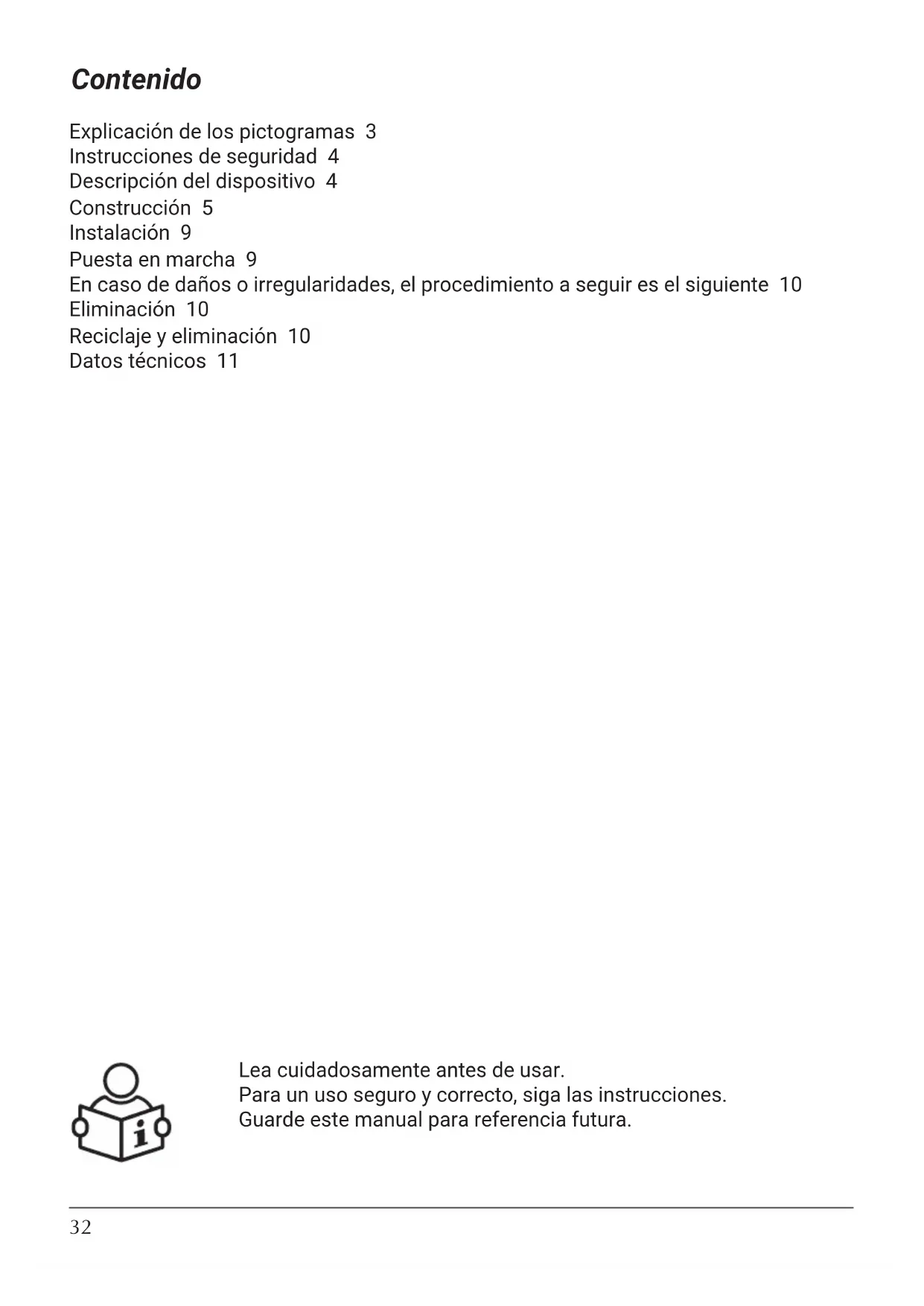

Explicación de los pictogramas 3
Instrucciones de seguridad 4
Descripción del dispositivo 4
Construccion 5
Instalacion 9
Puesta en marcha 9
En caso de daños o irregularidades, el procedimiento a seguir es el suiviente 10
Eliminación 10
Reciclaje y eliminacion 10
Dataséténcicos 11

Para un uso seguro y correcto, siga las instrucciones.
Guarde este manual para referencia futura.

Por favor siga cuidadosamente lasindicaciones de seguridad para evitar el riesgo de lesiones y daños materiales.

Peligro
Este signo advierte de riesgo de lesiones.

Atencion
Este signo advierte de posibles daños materiales y contaminación ambiental.
Sugerencia
El texto marcado con la palabra Sugerencia contiene informacion adicular.

Indicación de que el manual de instrucciones debe ser tenido en cuenta durante el manejo del aparato o el control cerca del lugar donde se ENCuentra el símbolo.
Reglamentos aplicables
- Regimientos nationales de instalación
- Reglamentos de seguidade e higiene laboral
- Leyes de proteccion ambiental
-
Reglamentos de las asociaciones de seguros profesionales
Las actuales regulaciones de seguridad nationales -
Familiarizarse con el contenido de este manual permitirá una instalación y operación correctas del equipo, asegurando su funciona prolongado y fiable.
- La instalación y uso del tanque de almacenimiento intermedió de manière contraía a las instrucciones de este manual está prohibido - conlleva el riesgo de fallas y resulta en la perdida de la garantía.
- Durante todos los trabajo relacionados con la instalacion, servicios o mantenimiento del equipo, se deben seguir las normas de seguidad y salute en el trabajo, proteccion contra explosiones, proteccion contra incendios y proteccion ambiental de acuerdo con los requisitos y regulaciones aplicables en el pais.
- No se debe instalar el equipo en Lugares donde la temperatura ambiente pueda caer por debajo de 0^ .
- La instalación y puesta en marcha del tanque de almacenimiento intermedió y la realización de las instalaciones asociadas deben ser confiadas a un serviceo especializzato.
- El agua de calefacciónDebe Cumplir con los requisitos de la norma PN-C-04607:1991.
- iNo se debe excesser la temperatura nominal de 80^ en tanques de 400l; 500l. En tanques (200l; 300l; 800l; 1000l) no se debe excesser la temperatura nominal de 95^ .
Descripción del dispositivo
Los tanques de almacenimiento SV y SVW están diseñados para almacenar agua de calefacción (y/o frío para 200; 300 litres) en collaboration con calderas de calefacción y bombas de calor. Además, funciona como un distribuidor (acoplamente),Separated hidráulico y circuito de calefacción desde la sala de calderas.El tanque SVW tiene una serpentina incorpORA para connectar otheras fuentes de calor. El tanque de almacenimiento está hecho de chapa de acero negro, en su interior en estado crudo y protegado en el exterior con pintura anticorrosiva.Los tanques SV y SVW tienen aislamentoTERMico hecho dependiendo de la capacité de:200,300 litros -espuma PUR;400,500 litros-poliestireno;800-1000 litros de fibra de poliéster. La grancantidad de conexiones permite varias options de conexión.
La maxima presión de trabajo del tanque:
- 0,3MPa - capacities de 200-1000 litres, La的最大 presión de trabajo en la serpent
- 1MPa - capacidades de 200-1000 litres.

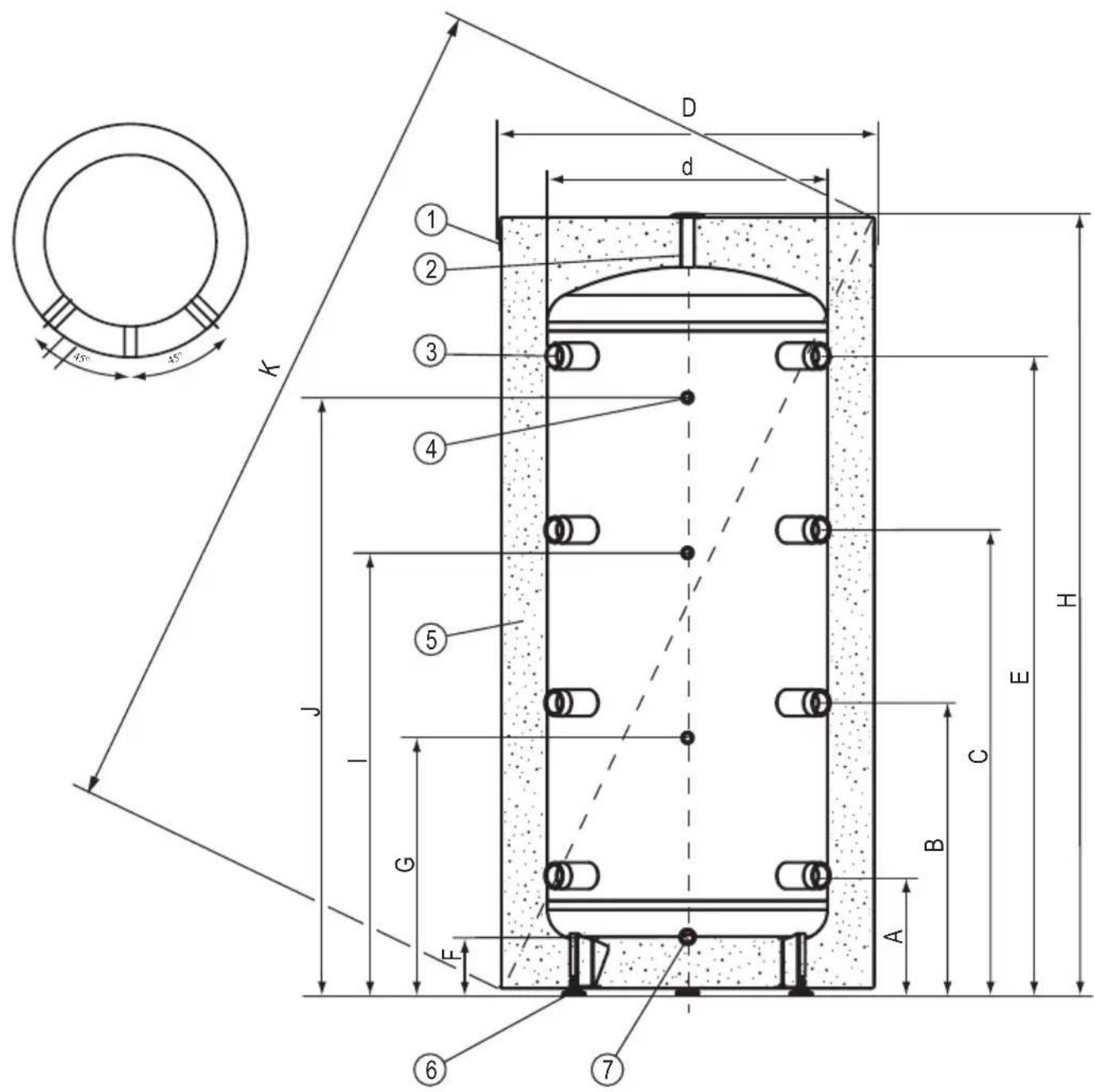

La construccion del tanque de almacenamento intermedio SV (200l, 300l) incluye:
[1] - Tapa superior
[2] - Conexión del purgador de aire (1/2")
[3] - Conexión de entrada/salida (6/4")
[4] - Conexión para el sensor de temperatura (1/2")
[5] -Aislamiento termico
[6] - Pies de soporte
[7] - Conexión de drenaje (1/2")

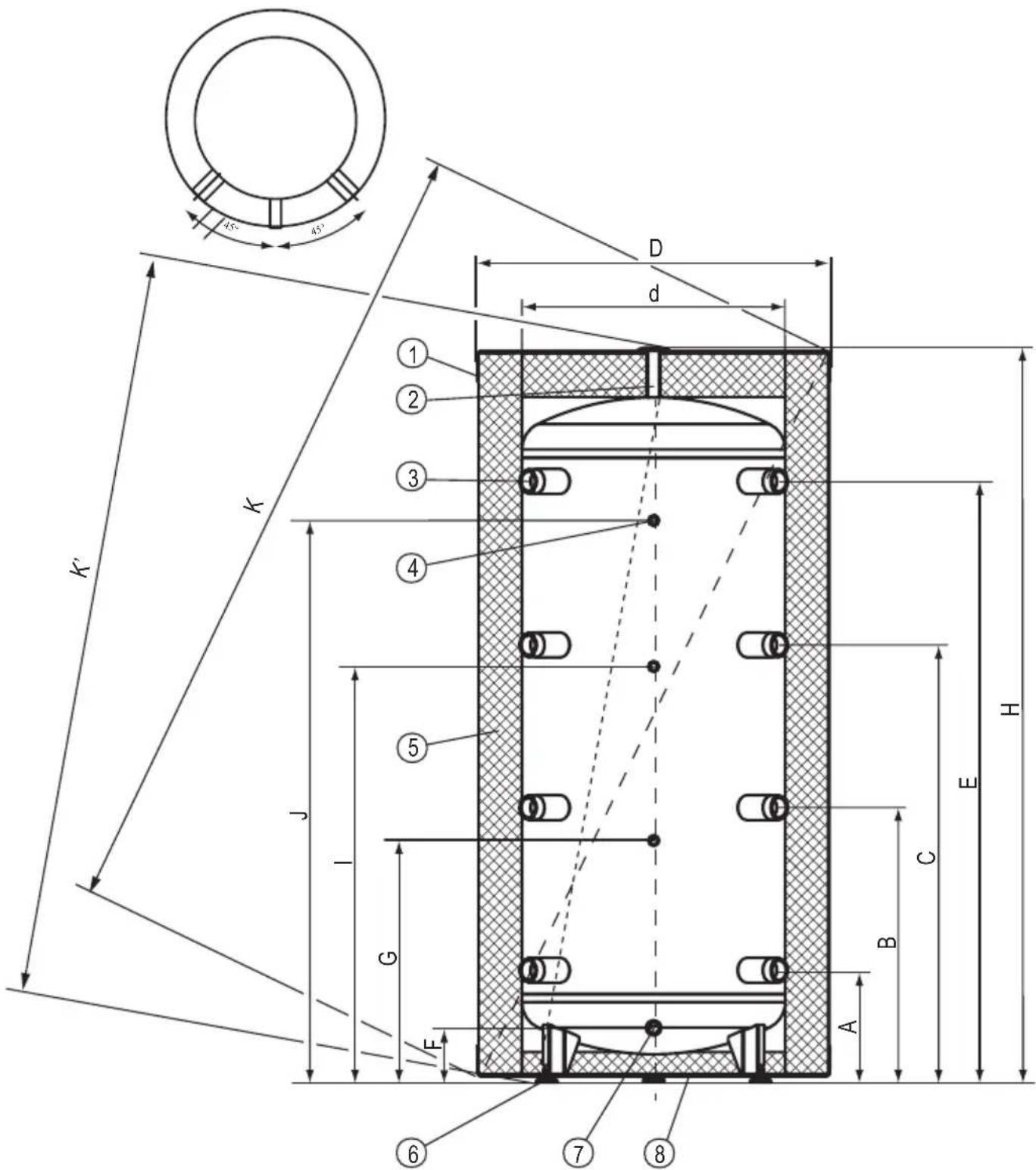

Construccion del tanque de almacenamento intermedio SV (400l; 500l; 800l; 1000l):
[1] - Tapa superior
[2] - Conexión del purgador de aire (1/2")
[3] - Conexión de entrada/salida (6/4")
[4] - Conexión para el sensor de temperatura (1/2")
[5] - AislamientoTERMICO
[6] - Pies de soporte
[7] - Conexión de drenaje (1/2")
[8] - Tapa inferior

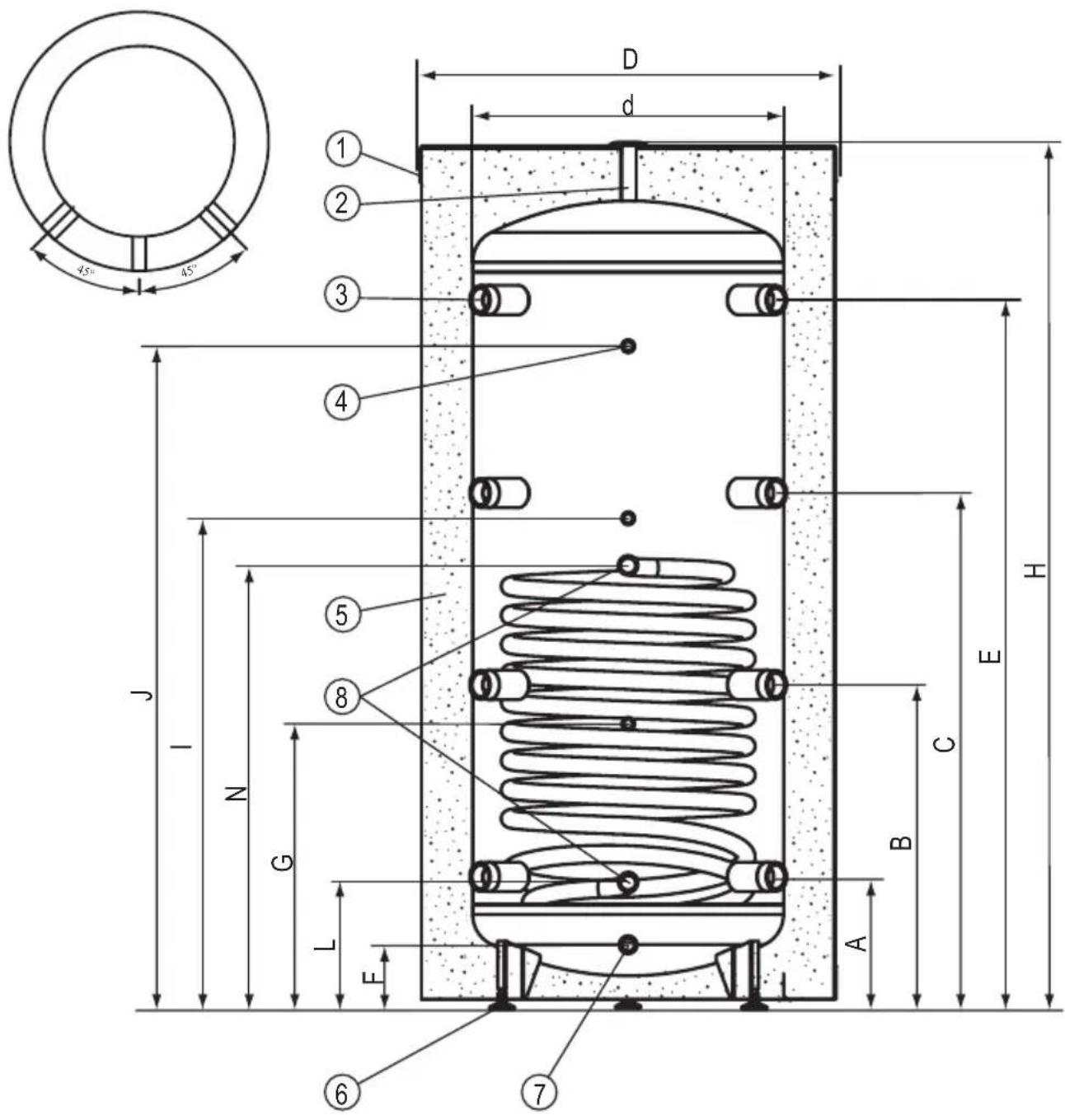

Construccion del tanque de almacenamento intermedio con serpentin SVW (200l, 300l):
[1] - Tapa superior
[2] - Conexión del purgador de aire (1/2")
[3] - Conexión de entrada/salida (6/4")
[4] - Conexión para el sensor de temperatura (1/2")
[5] -Aislamiento termico
[6] - Pies de soporte
[7] - Conexión de drenaje (1/2")
[8] - Conexión de entrada/salida del serpentin 1"

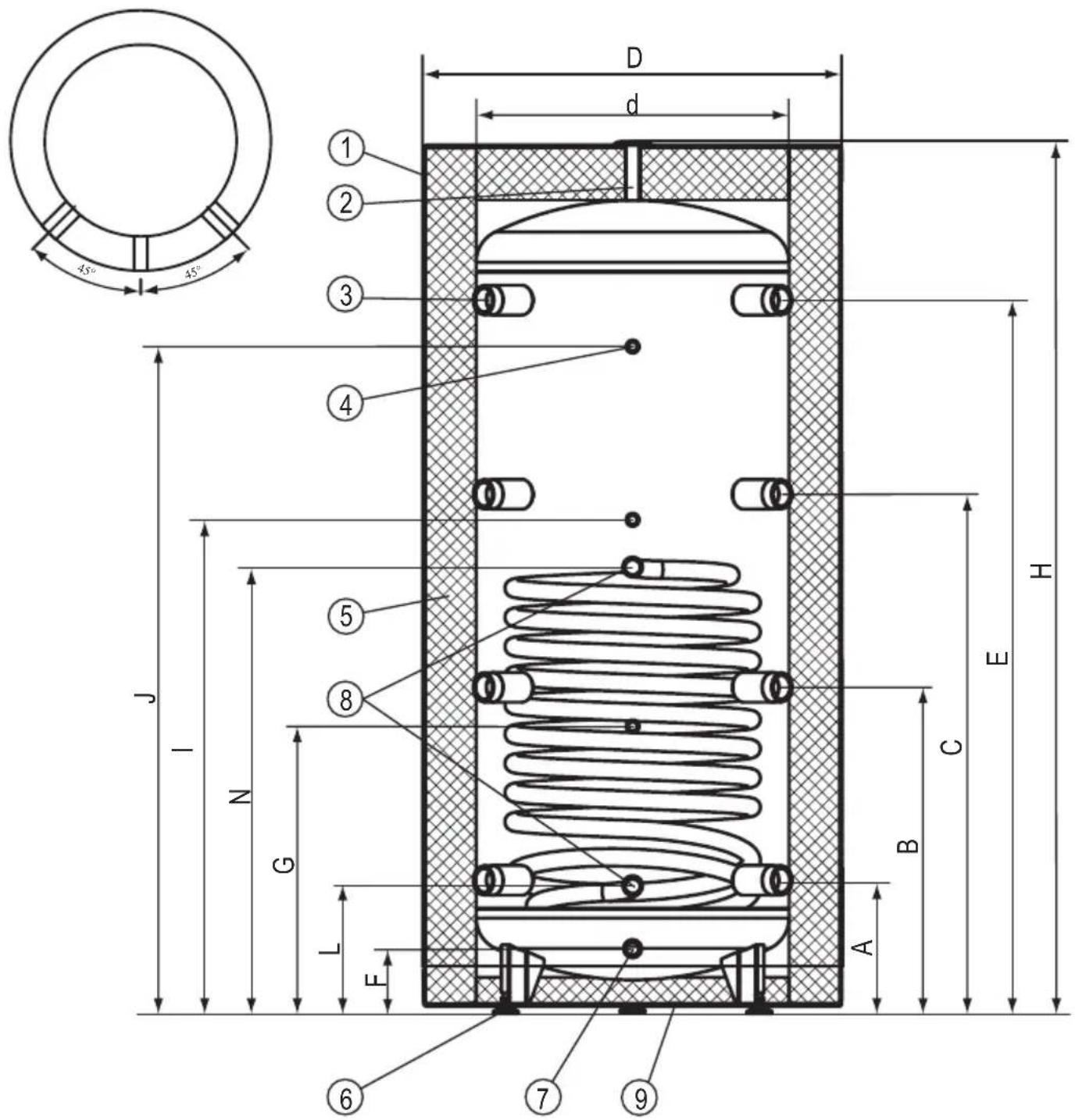

Construccion del tanque de almacenamento intermedio con serpentin SVW (400l; 500l; 800l; 1000l)
[1] - Tapa superior
[2] - Conexión del purgador de aire (1/2")
[3] - Conexión de entrada/salida (6/4")
[4] - Conexión para el sensor de temperatura (1/2")
[5] - AislamientoTERMICO
[6] - Pies de soporte
[7] - Conexión de drenaje (1/2")
[8] - Conexión de entrada/salida del serpentin 1"
[9] - Tapa inferior
Dimensiones
| Modello | SV200.1 | SVW200.1 | SV300.2 | SVW300.2 | SV400.1 | SVW400.1 | SV500.1 | SVW500.1 | SV800.1 | SVW800.1 | SV1000.1 | SVW1000.1 | |
| D | 457 5 | 595 692 | 755 854 994 | 4 994 | |||||||||
| 50 600 650 7 | 90 790 | ||||||||||||
| H | 1616 | 1596 1643 1 | 761 1911 2241 | 41 | |||||||||
| A | 266 2 | 49 256 261 2 | 294 294 | ||||||||||
| B | 618 6 | 11 626 656 7 | 18 828 | ||||||||||
| C | 970 9 | 73 996 1051 | 1142 1362 | ||||||||||
| E | 1322 | 1338 1368 1 | 446 1566 1895 | ||||||||||
| F | 125m1 | 26 124 130 1 | 60 160 | ||||||||||
| G | 554 5 | 44 550 629 6 | 691 801 | ||||||||||
| I | 1239 | 911 940 | 947 1064 1099 1379 | 99 1379 | |||||||||
| J | 1239 | 1249 1278 1 | 379 1539 1869 | 69 | |||||||||
| K | 1700 174 | 40 1810 1975 | 2130 2430 | ||||||||||
| K' | - | - | 1675 | 1800 | 1915 | 2245 | |||||||
| L | - | 256 | - | 239 | - | 246 | - | 251 | - | 293 | - | 293 | |
| N | - | 811 | - | 850 | - | 856 | - | 974 | - | 1182 | - | 1294 | |
Instalación
- El tanque de almacenimiento intermedio se debe montar exclusivamente en posicion vertical.
- El tanque de almacenimiento intermedió可以把 ser instalado en la instalación de calefacción central:
- de un sistema abierto, realizado de acuerdo con la norma PN-B-02413:1191,
- de un sistema cerrado, realizado de acuerdo con la norma PN-B-02414:1999.
- El tanque debe ser montado en tal lugar y de tal manera que una fuga de emergencia del tanque o de las conexiones no cause inundacion del espacio.
Puesta en marcha
Antes deponer en marcha el tanque de almacenamento intermedio, es necessario
verificar visualmente la correcta connexion del dispositivo.
Comprobar lastanqueidad de las conexiones.Verificar el functionamento de la valvula
de seguridad (de acuerdo con las instrucciones del fabricante de la valvula).
En caso de danos o irregularidades, el procedimiento a seguir es el suiviente
| Irregularidad Instrucciones de actuación | |
| Fuga de agua del tanque | se deben cerrar las valvulas de corte de la instalación de calefacción y contactar con el servicios técnico |
| Aumento excessivo de la presión en el tanque |
Eliminación
Un producto desechado no debe ser tratado como residuo municipal. La correcta eliminacion de un producto desechado previene potencias impactos negativos en el medio ambiente que podrián surgir de una disposicion inadequada de los residuos. Para Obtener informacion mas detallada sobre el reciclaje de este producto,Debe contactar a la administracion municipal local o los servicios de gestion de residuos.
Reciclaje y eliminación
Eliminación de products y equipos:
Los productos y equipos no deben desecharse jusqu'à con los residuos domesticos. Debe asegurar de que el producto y todo el equipo se eliminen de manière adequada. Todas las regulaciones aplicables deben ser cumplidas.
| Tanque de agua caliente | SV200.1 | SVW200.1 | SV300.2 | SVW300.2 | SV400.1 | SVW400.1 | SV500.1 | SVW500.1 | SV800.1 | SVW800.1 | SV1000.1 | SVW1000.1 | ||
| Capacidad Nominal | I | 200 300 | 400 500 800 | 1000 | ||||||||||
| Pérdidas de Estancimiento | W | 53 65 87 | 78 120 121 | 127 128 | ||||||||||
| Volumen de Almacenamento | I | 220 2 | 19 324 | 322 3 | 99 396 | 493 4 | 90 795 | 790 94 | 2 936 | |||||
| Presión nominal | Tanque | MPa | 0,3 | |||||||||||
| Serpentín | -1 | -1 - 1 | -1 - 1 | - | ||||||||||
| Temperatura nominal, °C 95 80 95 | 0 95 | |||||||||||||
| Superficie del serpentin, m | 2 | - | 0,75 | - | 1,5 | - | 1,7 | - | 2,25 | - | 3 | - | 3,5 | |
| Capacidad del serpentin, | dm3 | - | 4,5 | - | 9,1 | - | 10 | - | 13,7 | - | 22,4 | - | 25,2 | |
| Potencia del serpentin | kW | - | 22* | - | 45* | - | 50* | - | 65* | - | 90* | - | 105* | |
| 7** | 14** | 16** | 21** | - | 28* | - | 32** | |||||||
| Masa (sin agua) | kg | 53 | 69 | 56 | 85 | 86 | 118 | 96 | 131 | 128 | 170 | 150 | 196 | |
*80/10/45°C} temperatura del agua de calefacion / temperatura del agua de alimentacion / temperatura del agua en el tanque; **55/10/45°C} flujo del agua de calefacion 2,5 m³/h.
