Producto	Acumulador de agua caliente vertical
Modelo	SWK-140
Capacidad nominal	140 litros
Presión nominal (depósito)	0,6 MPa (6 bar)
Temperatura nominal	95 °C
Superficie del serpentín de calefacción	1,1 m²
Capacidad del serpentín de calefacción	7,6 dm³
Potencia del serpentín de calefacción (80/10/45 °C)	32 kW
Potencia del serpentín de calefacción (55/10/45 °C)	10 kW
Eficiencia del serpentín de calefacción (80/10/45 °C)	800 l/h
Eficiencia del serpentín de calefacción (55/10/45 °C)	250 l/h
Peso (sin agua)	72 kg
Diámetro	595 mm
Dimensiones (An. x Al.)	816 x 1140 mm

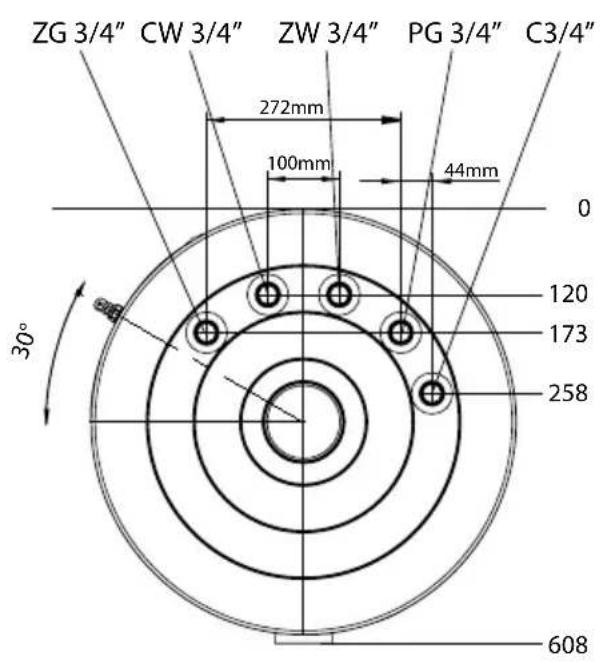

Conexiones	Agua fría, agua caliente (3/4"), circulación (3/4"), ida/retorno de calefacción (3/4"), vaciado (1/2"), calentador eléctrico (1 1/2")
Longitud máx. del calentador eléctrico	360 mm
Presión de apertura de la válvula de seguridad	6 bar
Ánodo de protección	Ánodo de protección de magnesio (código de servicio 01448, código de producto AMW.M8 450)
Intervalo de mantenimiento (válvula de seguridad)	Comprobar cada 14 días
Intervalo de mantenimiento (ánodo)	Comprobar anualmente, reemplazar cada 18 meses
Temperatura de desinfección	Más de 70 °C
Instalación	Solo vertical sobre patas; por técnico especializado
Garantía	Pérdida de garantía por montaje inadecuado

Preguntas frecuentes - SWK-140 KOSPEL

¿Cómo conecto el SWK-140 a la tubería de agua?

La conexión se realiza según las normas aplicables. Se debe montar una válvula de seguridad con presión de apertura de 6 bar en la conexión de agua fría. No debe haber ninguna válvula de cierre entre el acumulador y la válvula de seguridad. Instale una válvula de cierre en la entrada de agua fría.

¿Se puede equipar el acumulador con un calentador eléctrico?

Sí, opcionalmente se puede montar un calentador eléctrico (p.ej. GRW-1,4/230) en la conexión de 1 1/2". La longitud máxima del calentador es de 360 mm.

¿Cada cuánto se debe reemplazar el ánodo de protección de magnesio?

El ánodo debe reemplazarse obligatoriamente cada 18 meses. Además, se debe verificar su estado anualmente.

¿Qué hacer si la válvula de seguridad gotea?

Una ligera salida de agua de la válvula de seguridad es normal y no debe bloquearse. Si no gotea, la válvula puede estar defectuosa; entonces no se debe utilizar el acumulador.

¿Cómo vacío el acumulador?

Cierre las válvulas entre el circuito de calefacción y el acumulador, así como la entrada de agua fría. Abra un grifo de agua caliente y la válvula de vaciado para drenar el agua.

¿Qué mantenimiento se requiere?

Comprobar la válvula de seguridad cada 14 días. Revisar el ánodo de magnesio anualmente. Reemplazar el ánodo cada 18 meses. Limpiar el depósito de incrustaciones si es necesario (por personal especializado).

¿Se puede instalar el acumulador en una habitación con riesgo de heladas?

No, la temperatura ambiente no debe bajar de 0 °C. De lo contrario, el equipo puede dañarse.

¿Qué significan las abreviaturas ZW, CW, ZG, PG?

ZW = Agua fría, CW = Agua caliente, C = Circulación, ZG = Suministro de agua de calefacción al serpentín, PG = Retorno de agua de calefacción del serpentín.

¿Cuál es la presión de funcionamiento máxima?

La presión nominal máxima del depósito es de 0,6 MPa (6 bar). Si la presión de la línea es mayor, se debe instalar un reductor de presión.

¿Dónde encuentro los datos técnicos y el servicio al cliente?

Los datos técnicos se encuentran en el manual de instrucciones. Puede obtener asistencia técnica gratuita llamando al 0 800 18 62 155 (solo desde la red fija alemana).

MANUAL DE USUARIO SWK-140 KOSPEL

1. Se recomienda la lectura del contenido de este manual, lo que logrará una correcta instalación y buen funcionamiento del depósito, garantizando un funcionamiento y operación fiable.
2. La instalación y uso sin seguir las indicaciones de este manual está prohibido - causa riesgo de avería y anula la garantía.
3. El dispositivo no se puede instalar en los lugares con riesgo de congelación, con temperaturas por debajo de 0°C.
4. El montaje, la puesta en marcha y todas instalaciones adjuntas al depósito de agua se debe dejar a una empresa especializada.
5. El depósito sólo se instala en la posición vertical, poniéndole las tres patas roscadas.
6. El depósito se debe que colocar en un lugar, donde la fuga del tanque o de las conexiones no causara la inundación de la sala.
7. Después de colocar bien el depósito hay que conectarlo a la red de agua, a la instalación de calefacción central y el sistema solar (opcional), de acuerdo con el diagrama en este manual. Una instalación que no esté acorde las instrucciones de este manual, puede provocar un mal funcionamiento y la perdida de la garantía.
8. La conexión a la red de agua debe ser realizada de acuerdo con las normas aplicables.
9. El depósito es un aparato de presión para la conexión a la red de agua con una presión hasta 0,6 MPa (6 bar). Si la presión excede a 0,6 MPa se debe montar antes del depósito un reductor de presión y un estanque de expansión sanitario.
10. El goteo de agua de la tubería de descarga de la válvula de seguridad es un funcionamiento normal y no debe ser evitado, el bloqueo de la válvula puede causar una avería.
11. No se puede usar el depósito si hay alguna duda de que la válvula de seguridad está estropeada.
12. El tanque está equipado con un ánodo de magnesio, lo que crea una activa protección contra la corrosión. El ánodo es una parte operacional y se desgasta. El estado del ánodo hay que comprobarlo una vez cada 12 meses. Cada 18 meses hay que reemplazarlo.
13. No se debe pasar por encima de 95°C la temperatura operacional del depósito.

El depósito se puede equipar adicionalmente en una resistencia eléctrica con termostato (p.ej. GRW-1,4/230; GRW-2,0/230; GRW-3,0/230; GRW-4,5/400). La resistencia debe atornillarse en lugar de tapón 1½". Máxima longitud de la resistencia 360 mm

La conexión a la instalación de calefacción central se debe realizar por unas conexiones de 3/4", delante de las conexiones hay que montar las válvulas de corte. En los sistemas con circulación forzada (con la bomba de agua de C.C.) para que el depósito alcanza el rendimiento indicado en la tabla „Datos técnicos” hay que garantizar un flujo adecuado de agua de calefacción.

La conexión al sistema de la red de agua debe ser realizada de acuerdo con las normas aplicables al país donde se instale. El depósito es un aparato de presión para la conexión a la red de agua con una presión hasta 0,6 MPa.

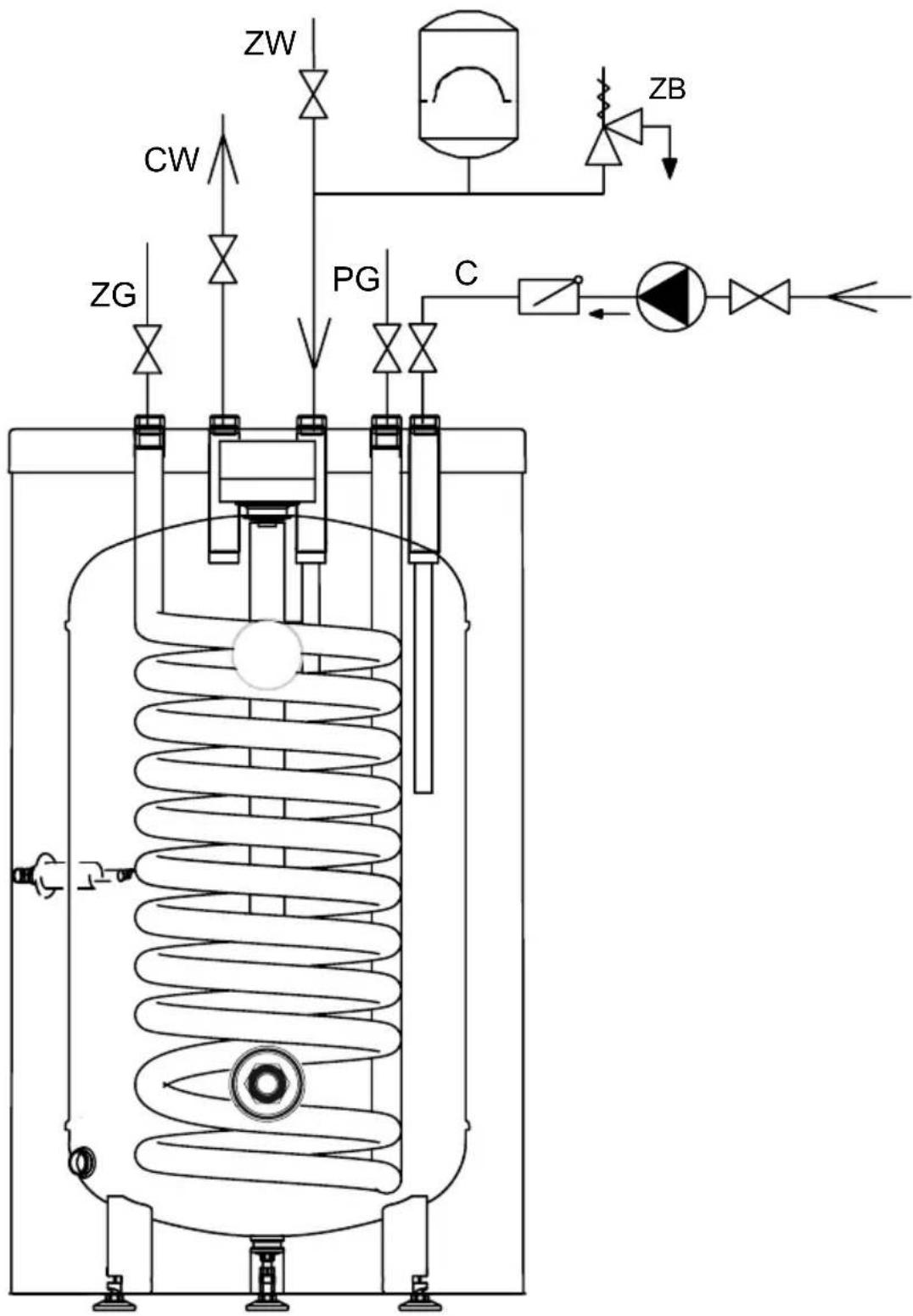

Si la presión excede los 0,6 MPa se debe montar delante del depósito un reductor de presión y un estanque de expansión sanitario. El depósito debe ser conectado a la red de agua de la siguiente manera:

• a la conexión de alimentación de agua fría sanitaria [ZW] montar una TEE roscado con la válvula de seguridad de presión de 6 bar y la válvula de purga; entre el tanque y la válvula de seguridad y más en su salida no se puede colocar ninguna válvula de corte ni restrictor de flujo; la válvula de seguridad debe ser montada de tal manera que permita observar las fugas de agua,
• el depósito con la válvula de seguridad conectar a red de agua,
• en la entrada de agua fría montar una válvula de cierre.

La salida de agua caliente sanitaria se debe conectar a la instalación del lugar. Esta salida está situada en la parte superior del depósito. Cada depósito está equipado con una conexión 3/4" para conectar la recirculación de agua caliente sanitaria.

*Utilice una válvula de seguridad seleccionada para la alimentación de la fuente de calor. La instalación de una válvula de seguridad con capacidad inadecuada puede dar lugar a un aumento excesivo de la presión en el intercambiador y, como resultado, a una fuga. En este caso, la garantía no cubre los daños causados.

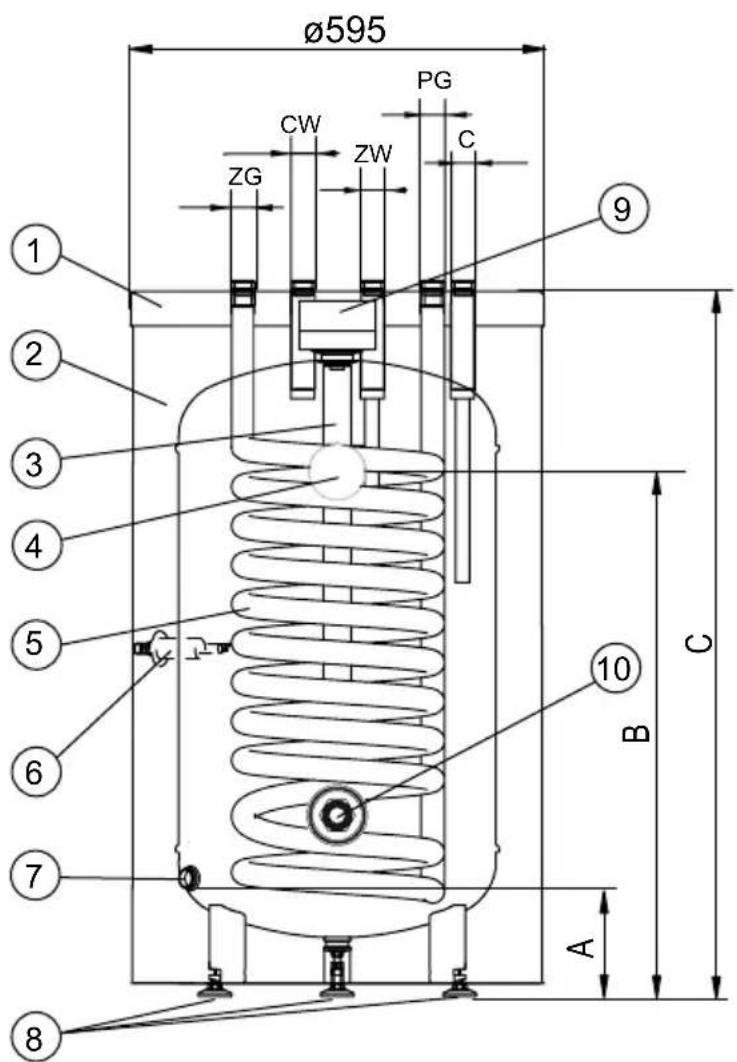

[2] - aislamiento térmico

[3] - ánodo de magnesio

[4] - termómetro

[5] - serpentín de calentamiento

[6] - tubo del sensor

[7] - drenaje de agua 1/2"

[8] - las patas roscadas

[9] - tapón de ánodo

[10] - conexión de la resistencia eléctrica (tapón 1½")

ZG - entrada del fluido de calefacción

PG - salida del fluido de calefacción

A-C - dimensiones especificadas en la tabla

Dimensiones	SWK100	SWK120	SWK140
A	127
B	643	705	816
C	906	1018	1140

Antes de poner en marcha el depósito hay que tapar la descarga de agua [7], p.ej. cerrando la válvula y comprobar ópticamente una buena conexión de acuerdo con los diagramas.

Luego hay que llenar el tanque con agua:

- abrir la válvula en la entrada de agua fría,

- abrir la válvula de admisión de agua caliente sanitaria en grifería baño o cocina (flujo corriente sin burbujas de aire en agua, indica que el tanque esta ya lleno),

- cerrar los grifos,

Abrir las válvulas que conectan el sistema de calefacción central con el depósito de agua. Comprobar la hermeticidad de las conexiones de agua sanitaria y de fluido de calefacción. Comprobar funcionamiento de la válvula de seguridad (de acuerdo con las instrucciones del fabricante de la válvula).

Funcionamiento

Los depósitos de agua son seguros y fiables en su funcionamiento, siempre teniendo en cuenta los siguientes principios:

• Cada 14 días hay que comprobar el funcionamiento de la válvula de seguridad (si no sale el agua la válvula no funciona bien y no se puede utilizar el depósito).
• Limpiar periódicamente el interior del tanque de las suciedades del agua. Frecuencia de la limpieza el tanque depende de la dureza del agua presente en la zona. Esta limpieza debe ser realizada por un servicio autorizado.

- Una vez al año hay que comprobar el ánodo de magnesio.

- Cada 18 meses es esencial reemplazar el ánodo de magnesio.

- reemplazo de ánodo [3]: quitar la tapa del ánodo [9], sacar el elemento de aislamiento, cerrar la válvula de corte en la entrada de agua fría, abrir el grifo de agua caliente, abrir la válvula de descarga de agua, dejar el flujo de agua abierto hasta el momento cuando se pueda cambiar el ánodo sin causar inundaciones de la sala, desenroscar el tapón y destornillar el ánodo.

- Por razones higiénicos hay que calentar periódicamente el agua por encima de 70°C.

- Cualquier irregularidad en el funcionamiento del depósito hay que avisar a el servicio autorizado.

- Se recomienda aislar térmicamente los tubos de salida y de entrada de agua sanitaria y de agua de calefacción para minimizar las pérdidas de calor.

Los pasos antes mencionados deben ser realizados por su propia cuenta y no entran a la garantía.

Para vaciar el depósito de agua:

• cerrar las válvulas de conexión del depósito con la circuito de calefacción,
• cerrar la válvula en la entrada de agua fría del depósito,
• abrir el grifo de agua caliente en alguna grifería de baño o cocina.
• abrir la válvula de purga.

Datos técnicos

Depósito de agua caliente sanitaria SWK

Capacidad nominal I100120140
Presión nominal	tanque	MPa	0,6
	serpentín 1
Temperatura nominal °C95
Superficie del serpentín m		^2	0,821,01,1
Capacidad del serpentín dm		^3	5,36,47,6
Potencia del serpentín kW 25* 7,5** 30* 9**			32* 10**
Rendimiento del serpentín inferior		l/h	625*; 185**	750*; 225**	800*; 250**
Peso sin agua		kg	58	65	72
Código de servicio de ánodo de magnesio			01448
ánodo de magnesio – código de producto			AMW.M8 450

*80/10/45°C } - temperatura de agua de calefacción / temperatura del agua en la entrada / **55/10/45°C } - temperatura de agua sanitaria; el flujo de agua a través del serpentín 2,5m³/h.
