| Typ produktu | Zasobnik ciepłej wody użytkowej |
| Model | SWK-140 |
| Pojemność nominalna | 140 litrów |
| Ciśnienie nominalne (zbiornika) | 0,6 MPa (6 bar) |
| Temperatura nominalna | 95 °C |
| Powierzchnia wymiennika ciepła | 1,1 m² |
| Pojemność wymiennika ciepła | 7,6 dm³ |
| Moc wymiennika (80/10/45 °C) | 32 kW |
| Moc wymiennika (55/10/45 °C) | 10 kW |
| Wydajność wymiennika (80/10/45 °C) | 800 l/h |
| Wydajność wymiennika (55/10/45 °C) | 250 l/h |
| Masa (bez wody) | 72 kg |
| Średnica | 595 mm |
| Wymiary (S x W) | 816 x 1140 mm |
| Przyłącza | Zimna woda, Ciepła woda (3/4"), Cyrkulacja (3/4"), Zasilanie/powrót ogrzewania (3/4"), Spust (1/2"), Grzałka (1 1/2") |
| Maks. długość grzałki | 360 mm |
| Ciśnienie otwarcia zaworu bezpieczeństwa | 6 bar |
| Anoda ochronna | Anoda magnezowa (kod serwisowy 01448, kod produktu AMW.M8 450) |
| Interwał konserwacji (zawór bezpieczeństwa) | Sprawdzać co 14 dni |
| Interwał konserwacji (anoda) | Sprawdzać corocznie, wymieniać co 18 miesięcy |
| Temperatura dezynfekcji | Powyżej 70 °C |
| Instalacja | Tylko w pionie na nóżkach; przez wykwalifikowanego instalatora |
| Gwarancja | Utrata gwarancji w przypadku nieprawidłowego montażu |
Często zadawane pytania - SWK-140 KOSPEL
Pytania użytkowników dotyczące SWK-140 KOSPEL
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kocioł w formacie PDF za darmo! Znajdź swoją instrukcję SWK-140 - KOSPEL i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. SWK-140 marki KOSPEL.
INSTRUKCJA OBSŁUGI SWK-140 KOSPEL
Wymiennik Ciepłej Wody Użytkowej Speicher
DHW cylinder
- Zapoznanie się z treścią niniejszej instrukcji obsługi umożliwia prawidłową instalację i eksploatację urzą dze nia, za pew nia jąc jego długotrwałą i niezawodną pracę.
- Zainstalowanie i użytkowanie wymiennika niezgodne z niniejszą instrukcją jest niedozwolone - grozi awarią i powoduje utratę gwarancji.
- Urządzenia nie wolno instalować w pomieszczeniach, w których tem pe ra tu ra otoczenia może obniżyć się poniżej 0°C.
- Zamontowanie i uru cho mie nie wymiennika oraz wy ko na nie instalacji to wa rzy- szących na le ży po wie rzyć spe cja li stycz ne mu za kła do wi usłu go we mu oraz ści- stosować się do instrukcji montażu i obsługi wyrobu.
- Wymiennik montuje się wyłącznie w pozycji stojącej, ustawiając go na trzech wkręcanych stopkach.
- Urządzenie musi być zamontowane w takim miejscu i w taki sposób, aby wyciek awaryjny ze zbiornika lub przyłączy nie spowodował zalania pomieszczenia.
- Po ustawieniu urządzenie należy podłączyć do sieci wodociągowej, instalacji c.o. oraz solarnej zgodnie ze schematem zawartym w niniejszej instrukcji. Niezgodny z instrukcją sposób podłączenia pozbawia użytkownika gwarancji oraz grozi awarią.
- Podłączenie do instalacji wodociągowej należy wykonać zgodnie z PN-76/B-02440.
- Wymiennik jest urządzeniem ciśnieniowym przystosowanym do podłączenia do instalacji wodociągowej o ciśnieniu nie przekraczającym 0,6MPa. Jeżeli ciśnienie w instalacji przekracza 0,6MPa, należy zainstalować przed wymiennikiem reduktor ciśnienia.
- Kapanie wody z rury odprowadzającej zaworu bezpieczeństwa jest zjawiskiem normalnym i nie należy temu zapobiegać, ponieważ zablokowanie zaworu może być przyczyną awarii.
- Nie wolno korzystać z wymiennika jeżeli istnieje prawdopodobieństwo, że zawór bezpieczeństwa jest uszkodzony.
- Zbiornik jest wyposażony w anodę magnezową, która tworzy dodatkowe aktywne zabezpieczenie antykorozyjne. Anoda jest częścią eksploatacyjną i ulega zużyciu. Stan anody należy sprawdzić raz na 12 miesięcy, a co 18 miesięcy anodę należy bezwzględnie wymienić.
- Nie wolno przekraczać temperatury znamionowej wymiennika 95°C!.
Wymienniki można dodatkowo wyposażć w grzałkę elektryczną z termostatem (np. GRW-1,4/230; GRW-2,0/230; GRW-3,0/230; GRW-4,5/400). Grzałkę należy wkręcić w miejsce korka 1½". Maksymalna długość grzałki 360 mm
Podłączenie do instalacji c.o. należy wykonać za pomocą śrubunków przyłączeniowych 3/4" a przed śrubunkami umieścić zawory odcinające.
W instalacji z obiegiem wymuszonym (z pompą wodną c.o.), aby wymiennik osiągnął wydajność podaną w tabeli „Dane techniczne”, należy zapewnić odpowiednie natężenie przepływu wody grzewczej.


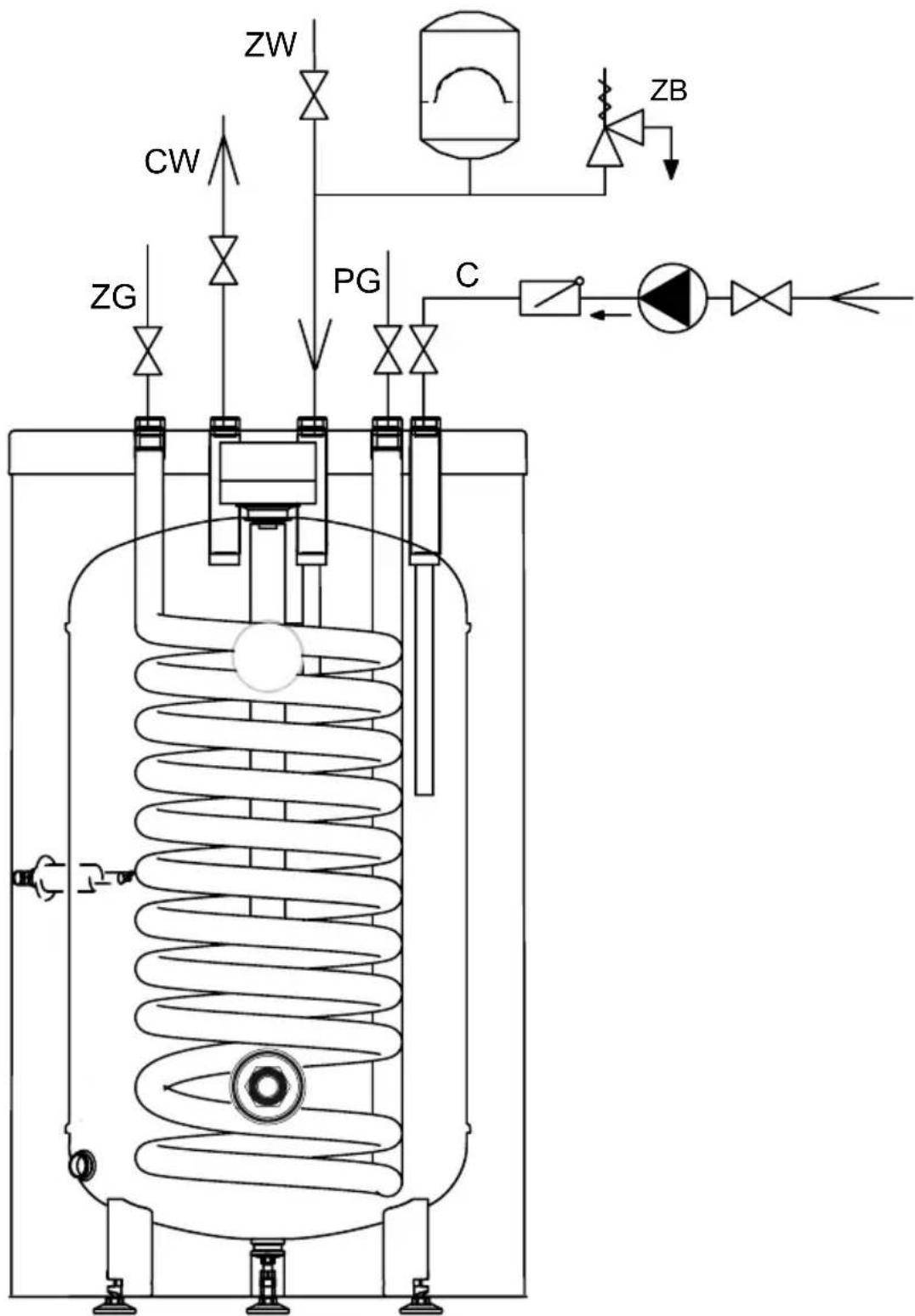

ZW CW ZG PG C ZBPodłączenie do instalacji wodociągowej należy wykonać zgodnie z PN-76/B-02440. Wymiennik jest urządzeniem ciśnieniowym przystosowanym do podłączenia do instalacji wodociągowej o ciśnieniu nie przekraczającym 0,6 MPa. Jeżeli ciśnienie w instalacji przekracza 0,6 MPa, należy zainstalować przed wymiennikiem reduktor ciśnienia. Wymiennik należy podłączyć do sieci wodociągowej w następujący sposób:
- do króćca doprowadzającego zimną wodę użytkową [ZW] zamontować zawór bezpieczeństwa o ciśnieniu otwarcia 6 bar* między zbiornikiem a zaworem bezpieczeństwa a także na jego wylocie nie może znajdować się żaden zawór odcinający ani element dławiący przepływ; zawór bezpieczeństwa musi być zamontowany w taki sposób, aby był widoczny wyciek wody,
- wymiennik z zamontowanym zaworem bezpieczeństwa podłączyć do instalacji wodociągowej,
- na doprowadzeniu zimnej wody zainstalować zawór odcinający.

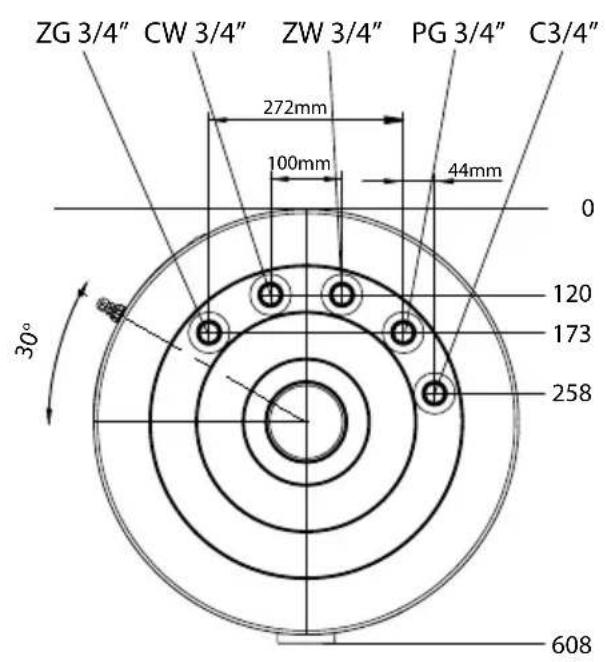

Wyprowadzenie ciepłej wody użytkowej należy podłączyć do króćca 3/4", który znajduje się na górnej części wymiennika.
Każdy wymiennik wyposażony jest w króciec 3/4" przeznaczony do podłączenia cyrkulacji c.w.u.
*Należy zastosować zawór bezpieczeństwa dobrany do mocy źródła ciepła. Montaż zaworu bezpieczeństwa o nieodpowiedniej przepustowości może doprowadzić do nadmiernego wzrostu ciśnienia w wymienniku i w efekcie do rozszczelnienia. W takim przypadku gwarancja nie obejmuje powstałych szkód.

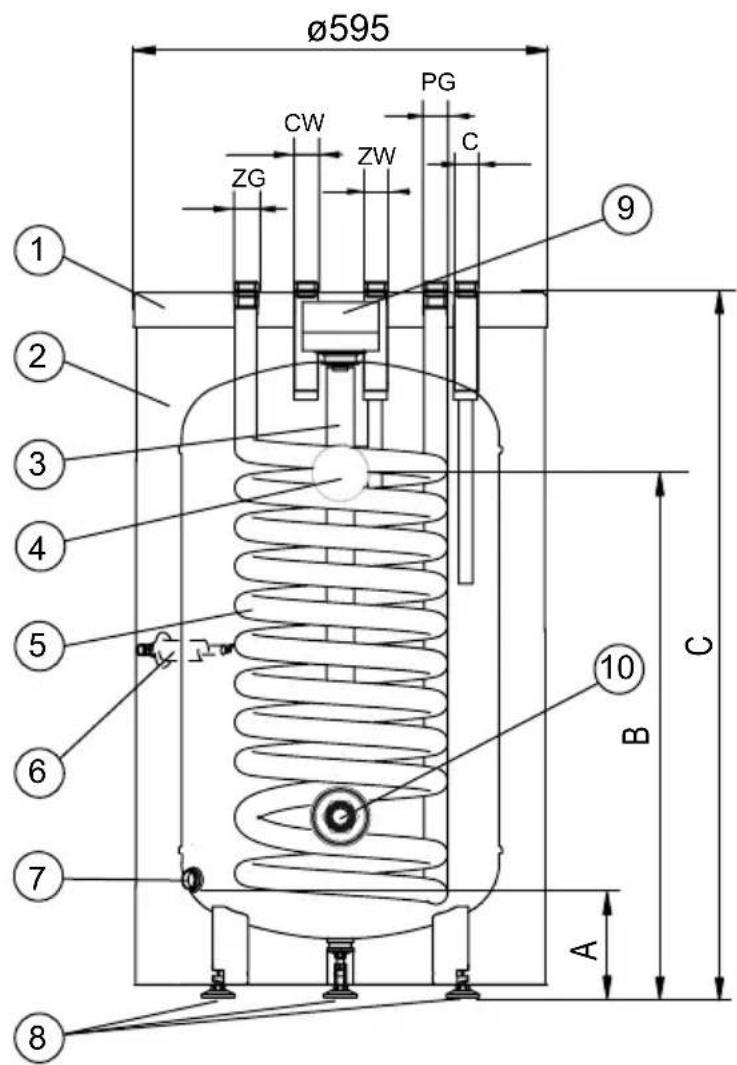

[2] - izolacja termiczna
[3] - anoda magnezowa
[4] - termometr
[5] - wężownica grzejna
[6] - rurka czujnika
[7] - króciec spustowy 1/2"
[8] - stopki
[9] - zaślepka
[10] - króciec grzałki elektrycznej (korek 1½")
ZW - zimna woda (rurka PEX-AL-PEX)
CW - ciepła woda
C - cyrkulacja
ZG - zasilanie czynnikiem grzewczym wężownicy
PG - powrót czynnika grzewczego z wężownicy
A-C - wymiary określone w tabeli
| A | 127 | ||
| B | 643 | 705 | 816 |
| C | 906 | 1018 | 1140 |
Przed uruchomieniem wymiennika należy zaślepić króciec spustowy np. wkręcając zawór, po czym optycznie sprawdzić podłączenie urządzenia oraz prawidłowość montażu zgodnie ze schematami. Wymiennik należy napełnić wodą:
- otworzyć zawór na doprowadzeniu zimnej wody,
- otworzyć zawór poboru ciepłej wody w instalacji (wypływ pełnego strumienia wody bez pęcherzy powietrza świadczy o napełnieniu zbiornika),
- zamknąć zawory czerpalne,
Otworzyć zawory łączące instalację grzewczą z wymiennikiem. Sprawdzić szczelność połączeń po stronie wody użytkowej i po stronie czynnika grzewczego. Sprawdzić działanie zaworu bezpieczeństwa (zgodnie z instrukcją producenta zaworu).
Eksploatacja
Wymienniki są bezpieczne i niezawodne w eksploatacji pod warunkiem przestrzegania poniższych zasad:
- Co 14 dni należy sprawdzić działanie zaworu bezpieczeństwa, (jeżeli nie nastąpi wypływ wody zawór jest niesprawny i nie wolno eksploatować wymiennika).
- Czyścić okresowo zbiornik z nagromadzonych osadów. Częstotliwość czyszczenia zbiornika zależy od twardości wody występującej na danym terenie. Czynność tę należy zlecić zakładowi serwisowemu.
- Raz w roku należy sprawdzić anodę magnezową.
- Co 18 miesięcy należy bezwzględnie wymieniać anodę magnezową.
- wymiana anody [3]: zdjąć zaślepkę anody [9], wyjąć znajdujący się pod nią krążek izolacji, zamknąć zawór odcinający na doprowadzeniu zimnej wody, otworzyć zawór ciepłej wody na baterii, otworzyć zawór spustowy, spuścić taką ilość wody z instalacji, aby można było wymienić anodę nie powodując zalania pomieszczenia, odkręcić korek i wykręcić anodę.
- W celach higienicznych należy okresowo podgrzewać wodę powyżej 70°C.
- Wszelkie nieprawidłowości w pracy urządzenia należy zgłaszać do zakładu serwisowego.
- Zaleca się zaizolowanie termiczne rury odprowadzającej oraz rur przyłączeniowych weżownicy w celu zminimalizowania strat ciepła.
Wyżej wymienione czynności należy wykonywać we własnym zakresie i nie podlegają one obstudze gwarancyjnej.
W celu opróżnienia zbiornika z wody należy:
- zamknąć zawory łączące wymiennik z obiegiem grzejnym,
- zamknąć zawór na doprowadzeniu zimnej wody do wymiennika,
- otworzyć zawór ciepłej wody na baterii,
- otworzyć zawór spustowy.
Dane techniczne
Wymiennik ciepłej wody użytkowej SWK
| Pojemność znamionowa I100120140 | 40 | ||||
| Ciśnienie znamionowe | zbiornik | MPa | 0,6 | ||
| wężownica 1 | |||||
| Temperatura znamionowa °C95 | |||||
| Powierzchnia wężownicy m | ^2 | 0,821,01,1 | |||
| Pojemność wężownicy dm | ^3 | 5,36,47,6 | |||
| Moc wężownicy kW 25* 7,5** 30* | 9** 32* 10** | ||||
| Wydajność wężownicy | l/h | 625*; 185** | 750*; 225** | 800*; 250** | |
| Masa bez wody | kg | 58 | 65 | 72 | |
| Anoda magnezowa - kod serwisowy | 01448 | ||||
| Anoda magnezowa - kod produktu | AMW.M8 450 | ||||
*80/10/45°C } - temperatura wody grzewczej / temperatura wody zasilającej / temperatura wody użytkowej; przepływ wody grzewczej przez wężownicę 2,5m³/h.
