| Typ produktu | Zasobnik ciepłej wody użytkowej (pionowy podgrzewacz wody) |
| Marka | Kospel |
| Model | SE-400 |
| Pojemność nominalna | 400 L |
| Ciśnienie nominalne | 0,6 MPa (6 bar) |
| Temperatura nominalna | 80 °C |
| Masa własna | 99 kg |
| Średnica | 755 mm |
| Wysokość całkowita (D) | 1660 mm |
| Wysokość wylotu ciepłej wody (C) | 1507 mm |
| Wysokość cyrkulacji (B) | 1125 mm |
| Materiał zbiornika | Stal emaliowana |
| Ochrona antykorozyjna | Anoda magnezowa |
| Izolacja termiczna | Tak |
| Przyłącze wody zimnej (ZW) | G 3/4" |
| Przyłącze wody ciepłej (CW) | G 1" |
| Przyłącze cyrkulacji (C) | G 3/4" |
| Otwór na grzałkę | G 1½" |
| Pozycja montażu | Pionowa |
| Zalecany zawór bezpieczeństwa | 6 bar |
| Częstotliwość wymiany anody | Co 18 miesięcy |
| Kod serwisowy anody | 01450 |
Często zadawane pytania - SE-400 KOSPEL
Pytania użytkowników dotyczące SE-400 KOSPEL
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kocioł w formacie PDF za darmo! Znajdź swoją instrukcję SE-400 - KOSPEL i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. SE-400 marki KOSPEL.
INSTRUKCJA OBSŁUGI SE-400 KOSPEL
Producent zastrzega sobie prawo wprowadzania zmian jakie będzie uważał za wskazane, a które nie będą uwi docz nio ne w instrukcji obsługi, przy czym zasadnicze cechy wyrobu zostaną za cho wa ne.
Stojący zasobnik SE przeznaczony jest do magazynowania ciepłej wody na cele użytkowe. Głównym elementem zasobnika jest zbiornik stalowy pokryty emalią ceramiczną. Dodatkowe zabezpieczenie antykorozyjne stanowi anoda magnezowa. Izolacja termiczna zbiornika zapewnia bardzo dobre właściwości akumulacyjne urządzenia.
Zasobnik posiada króciec do montażu grzałki elektrycznej z termostatem (np. GRW 1.4, GRW 2.0,...). Grzałkę należy wkręcić w miejsce korka 1½" [7].
Maksymalna długość grzałki:
- 360 mm dla pojemności 140,200 litrów
- 550 mm dla pojemności 250, 300 litrów
- 600 mm dla pojemności 400 litrów
- 670 mm dla pojemności 500 litrów.

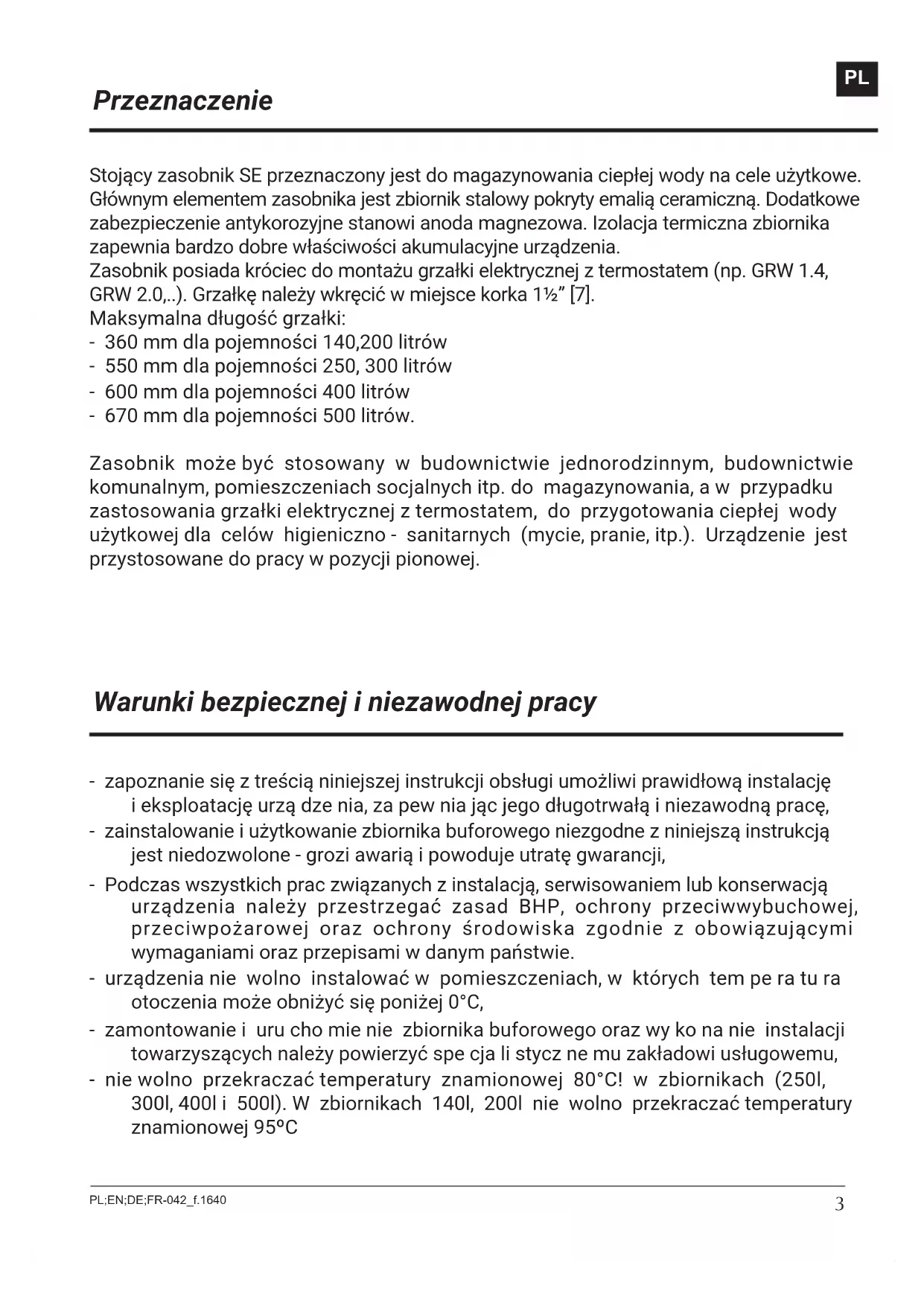

Zasobnik może być stosowany w budownictwie jednorodzinnym, budownictwie komunalnym, pomieszczeniach socjalnych itp. do magazynowania, a w przypadku zastosowania grzałki elektrycznej z termostatem, do przygotowania ciepłej wody użytkowej dla celów higieniczno - sanitarnych (mycie, pranie, itp.). Urządzenie jest przystosowane do pracy w pozycji pionowej.
Warunki bezpiecznej i niezawodnej pracy
- zapoznanie się z treścią niniejszej instrukcji obsługi umożliwia prawidłową instalację i eksploatację urzą dze nia, za pew nia jąc jego długotrwałą i niezawodną pracę,
- zainstalowanie i użytkowanie zbiornika buforowego niezgodne z niniejszą instrukcją jest niedozwolone - grozi awarią i powoduje utratę gwarancji,
- Podczas wszystkich prac związanych z instalacją, serwisowaniem lub konserwacją urządzenia należy przestrzegać zasad BHP, ochrony przeciwwybuchowej, przeciwpożarowej oraz ochrony środowiska zgodnie z obowiązującymi wymaganiami oraz przepisami w danym państwie.
- urządzenia nie wolno instalować w pomieszczeniach, w których tem pe ra tu ra otoczenia może obniżyć się poniżej 0°C,
- zamontowanie i uru cho mie nie zbiornika buforowego oraz wy ko na nie instalacji towarzyszących należy powierzyć spe cja li stycz ne mu zakładowi usługowemu,
-
nie wolno przekraczać temperatury znamionowej 80°C! w zbiornikach (250l, 300l, 400l i 500l). W zbiornikach 140l, 200l nie wolno przekraczać temperatury znamionowej 95°C
-
Zasobnik montuje się wyłącznie w pozycji stojącej, ustawiając go na trzech wkręcanych stopkach.
- Po ustawieniu urządzenie należy podłączyć do sieci wodociągowej.
- Podłączenia muszą być wykonane bezwzględnie zgodnie ze schematem zawartym w niniejszej instrukcji. Niezgodny z instrukcją sposób podłączenia pozbawia użytkownika gwarancji oraz grozi awarią.
- Urządzenie musi być zamontowane w takim miejscu i w taki sposób, aby wyciek awaryjny ze zbiornika lub przyłączy nie spowodował zalania pomieszczenia.

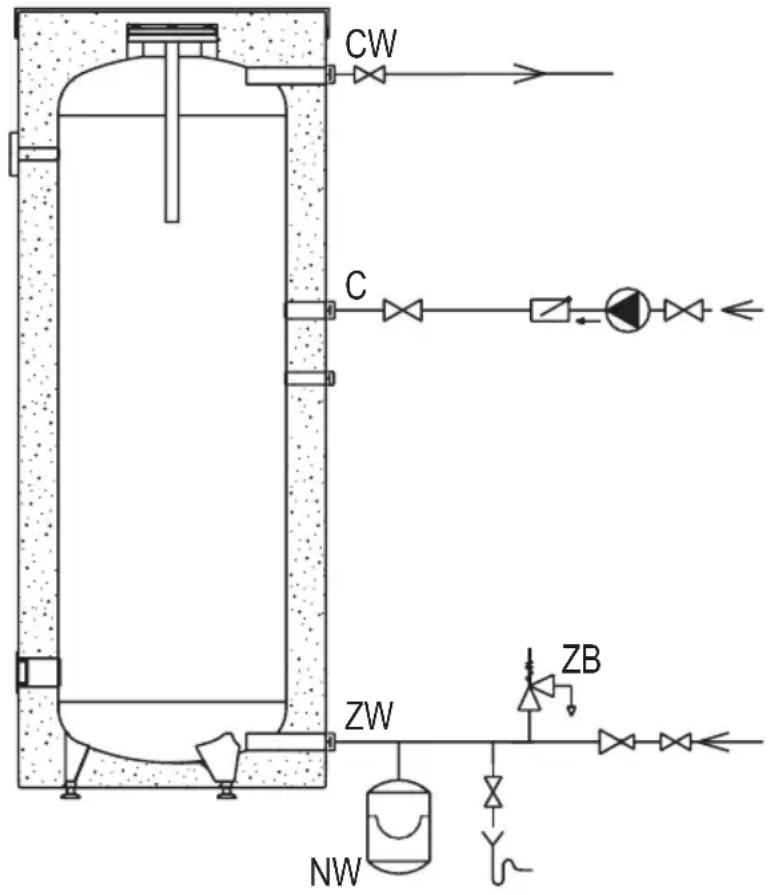

Podłączenie do instalacji wodociągowej
- Na doprowadzeniu zimnej wody należy bezwzględnie zamontować zawór bezpieczeństwa (6 bar), zgodnie z kierunkiem przepływu znajdującym się na korpusie zaworu.
- Między zbiornikiem a zaworem bezpieczeństwa nie może znajdować się żaden zawór odcinający ani element dławiący przepływ.
- Rura odprowadzająca zaworu bezpieczeństwa powinna być zainstalowana w sposób ciągły ku dołowi, w otoczeniu wolnym od przemarzania i pozostawać otwarta do atmosfery, a wyciek wody powinien być widoczny.
- Montaż zaworu bezpieczeństwa ponad górną krawędzią zasobnika wyeliminuje konieczność opróżniania zasobnika z wody przy konieczności wymiany zaworu.
- Jeżeli na przewodzie doprowadzającym zimną wodę znajduje się zawór zwrotny, wskazane jest zamontowanie przeponowego naczynia wzbiorczego przeznaczonego do pracy w instalacji wody użytkowej.
- Na doprowadzeniu zimnej wody należy zainstalować zawór odcinający oraz zawór spustowy.
Wyprowadzenie ciepłej wody użytkowej należy podłączyć do króćca, który znajduje się na górnej części wymiennika. Każdy zasobnik wyposażony jest w króciec przeznaczony do podłączenia cyrkulacji C.

Budowa zasobnika SE-140
[6] - rurka czujnika
[7] - króciec grzałki elektrycznej (korek 1 ½")
[8] - izolacja termiczna
[9] - termometr
[10] - anoda magnezowa
[11] - pokrywa górna
[15] - stopki
C - cyrkulacja
A - D - wymiary określone w tabeli "Dane techniczne"


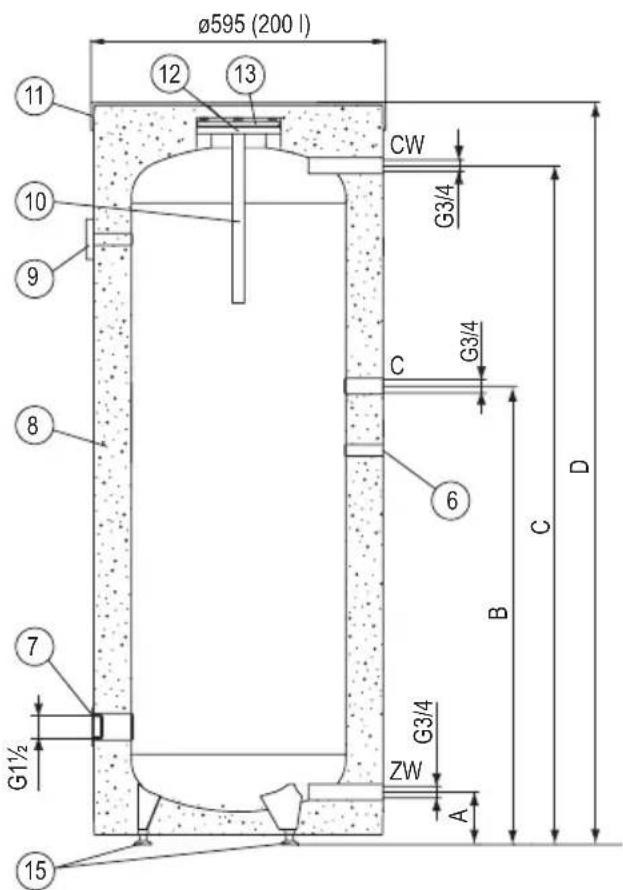

Ø595 (200 l) 11 12 13 CW G3/4 10 9 8 C G3/4 6 D B C 7 G1½ G3/4 ZW A 15Budowa zasobnika SE-200
[6] - rurka czujnika
[7] - króciec grzałki elektrycznej (korek 1½")
[8] - izolacja termiczna
[9] - termometr
[10] - anoda magnezowa
[11] - pokrywa górna
[12] - otwór rewizyjny
[13] - pokrywa otworu rewizyjnego
[15] - stopki
ZW - zimna woda
CW - ciepła woda
C - cyrkulacja
A - D - wymiary określone w tabeli "Dane techniczne"


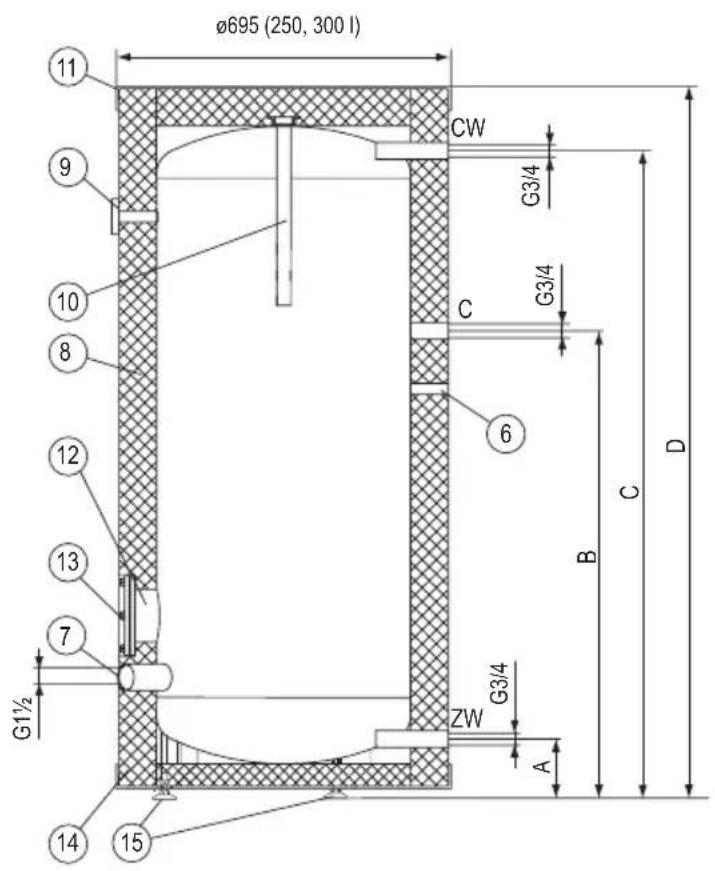

Ø695 (250, 300 l) 11 9 10 8 12 13 7 G1½ 14 15 CW G3/4 C G3/4 6 B D ZW G3/4 A


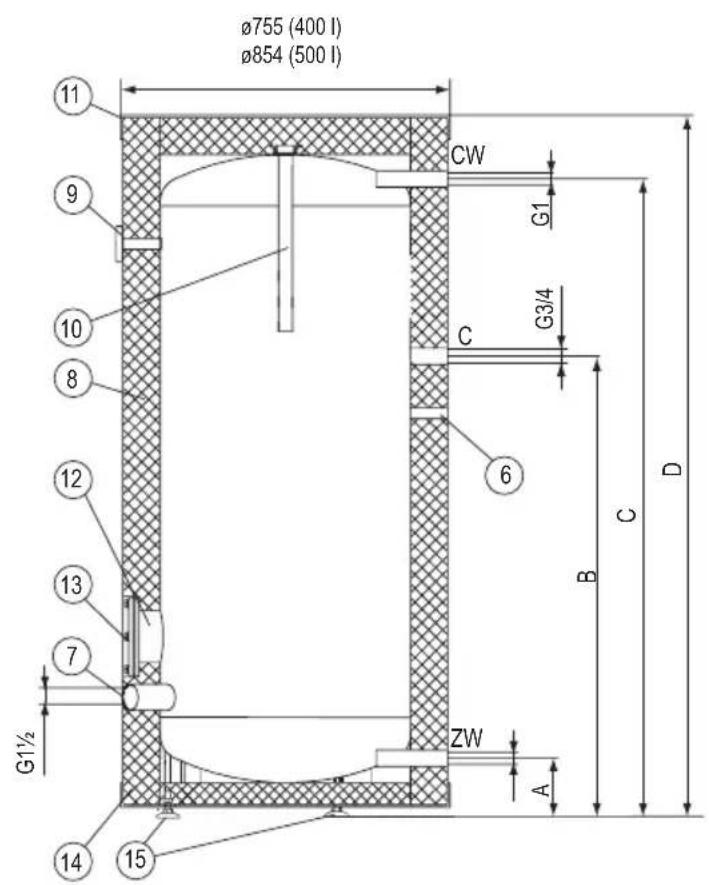

Ø755 (400 l) Ø854 (500 l) 11 9 10 8 12 13 7 G1½ 14 15 CW G1 C G3/4 6 B C D ZW A
[6] - rurka czujnika
[7] - króciec grzałki elektrycznej (korek 1½")
[8] - izolacja termiczna
[9] - termometr
[10] - anoda magnezowa
[11] - pokrywa górna
[12] - otwór rewizyjny
[13] - pokrywa otworu rewizyjnego
[14] - pokrywa dolna
[15] - stopki
ZW - zimna woda
CW - ciepta woda
C - cyrkulacja
A - D - wymiary określone w tabeli "Dane techniczne"
Przed uruchomieniem zasobnika należy optycznie sprawdzić podłączenie urządzenia oraz prawidłowość montażu zgodnie ze schematem. Wszystkie przyłącza, nawet te, które zostały zamontowane fabrycznie (króciec grzałki elektrycznej, anoda magnezowa, pokrywa otworu rewizyjnego) należy sprawdzić pod kątem szczelności podczas uruchamiania i w razie ewentualnych wycieków ponownie uszczelnić
Zasobnik należy napełnić wodą:
- otworzyć zawór na doprowadzeniu wody zimnej,
- otworzyć zawór poboru ciepłej wody w instalacji (wypływ pełnego strumienia wody bez pęcherzy powietrza świadczy o napełnieniu zbiornika),
- zamknąć zawory czerpalne,
Sprawdzić szczelność połączeń. Sprawdzić działanie zaworu bezpieczeństwa (zgodnie z instrukcją producenta zaworu).
Eksploatacja
- Co 14 dni należy sprawdzić działanie zaworu bezpieczeństwa, (jeżeli nie nastąpi wypływ wody zawór jest niesprawny i nie wolno eksploatować zasobnika).
- Czyścić okresowo zbiornik. Częstotliwość czyszczenia zbiornika zależy od twardości wody występującej na danym terenie. Czynność tę należy zlecić zakładowi serwisowemu.
- Raz w roku należy sprawdzić anodę magnezową.
- Co 18 miesięcy należy bezwzględnie wymieniać anodę magnezową.
- wymiana anody [10] (dotyczy wszystkich pojemności oprócz SE-200): zdjąć pokrywę górną [11], wyjąć znajdujący się pod nią krążek izolacji, zamknąć zawór odcinający na doprowadzeniu zimnej wody, otworzyć zawór cieplej wody na baterii, otworzyć zawór spustowy, spuścić taką ilość wody z instalacji, aby można było wymienić anodę nie powodując zalania pomieszczenia, odkręcić korek i wykręcić anodę.
- wymiana anody [10] (zasobnik SE-200): zdjąć pokrywę górną [11], wyjąć znajdujący się pod nią krążek izolacji, zamknąć zawór odcinający na doprowadzeniu zimnej wody, otworzyć zawór ciepłej wody na baterii, otworzyć zawór spustowy, spuścić taką ilość wody z instalacji, aby można było wymienić anodę nie powodując zalania pomieszczenia, odkręcić pokrywę otworu rewizyjnego [13] i wykręcić anodę.
- W celach higienicznych należy okresowo podgrzewać wodę powyżej 70°C.
- Wszelkie nieprawidłowości w pracy urządzenia należy zgłaszać do zakładu serwisowego.
- Zaleca się zaizolowanie termiczne rury odprowadzającej w celu zminimalizowania strat ciepła.
Wyżej wymienione czynności należy wykonywać we własnym zakresie i nie podlegają one obsłudze gwarancyjnej.
Sposób postępowania w przypadku wystąpienia uszkodzeń lub nieprawidłowości
| Nieprawidłowość Instrukcja postępowania | |
| Wyciek wody ze zbiornika | należy zakręcić zawory odcinające insta-lacje CO i skontaktować się z serwisem |
| Nadmierny wzrost ciśnienia w zbiorniku |
Recykling i usuwanie odpadów
Usuwanie produktu i wyposażenia:
Produktu ani wyposażenia nie wolno usuwać wraz z odpadami domowymi. Należy zadbać, aby produkt i całe wyposażenie zostały usunięte w sposób prawidłowy. Należy przestrzegać wszystkich obowiązujących przepisów.
Wycofanie z eksploatacji
Zużyty produkt nie może być traktowany jako odpad komunalny. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowania odpadów.
| Zasobnik ciepłej wody użytkowej SE140SE200SE250SE300SE400SE500 | ||||||||
| Pojemność znamionowa I140200250300400500 | ||||||||
| Ciśnienie znamionowe MPa 0,6 | ||||||||
| Temperatura znamionowa °C9580 | ||||||||
| Masa bez wody kg4060627199128 | ||||||||
| Wymiary | Średnica | mm | 500595 | 695 | 7558 | 54 | ||
| A | 112 | 127 | 127 | 127 | 124 | 136 | ||
| B | 916 | 1199 | 943 | 1093 | 1125 | 1220 | ||
| C | 1305 | 1464 | 1230 | 1464 | 1507 | 1584 | ||
| D | 1435 | 1610 | 1380 | 1615 | 1660 | 1800 | ||
| Anoda magnezowa - kod serwisowy | 00942 | 01448 | 01450 | |||||
| Anoda magnezowa - kod produktu | AMW.400 | AMW.M8.450 | AMW.M8.400 | |||||
