Type de produit	Ballon préparateur ECS (chauffe-eau vertical)
Marque	Kospel
Modèle	SE-400
Capacité nominale	400 L
Pression nominale	0,6 MPa (6 bar)
Température nominale	80 °C
Poids à vide	99 kg
Diamètre	755 mm
Hauteur totale (D)	1660 mm
Hauteur sortie eau chaude (C)	1507 mm
Hauteur circulation (B)	1125 mm
Matériau cuve	Acier émaillé
Protection anticorrosion	Anode en magnésium
Isolation thermique	Oui
Raccordement eau froide (ZW)	G 3/4"
Raccordement eau chaude (CW)	G 1"
Raccordement circulation (C)	G 3/4"
Orifice pour thermoplongeur	G 1½"
Position de montage	Verticale
Soupape de sécurité recommandée	6 bar
Fréquence de remplacement de l'anode	Tous les 18 mois
Code de service anode	01450

FOIRE AUX QUESTIONS - SE-400 KOSPEL

Comment installer le ballon SE-400 ?

Le ballon doit être monté uniquement en position verticale sur ses trois pieds réglables. L'installation doit être confiée à un professionnel. Il est obligatoire de monter une soupape de sécurité (6 bar) sur l'arrivée d'eau froide. Ne pas installer dans une zone où la température peut descendre en dessous de 0 °C.

Comment remplir le ballon d'eau ?

Ouvrir la vanne d'arrivée d'eau froide, puis ouvrir un robinet d'eau chaude. Lorsque l'eau coule sans bulles d'air, le ballon est rempli. Fermer le robinet et vérifier l'étanchéité des connexions ainsi que le fonctionnement de la soupape de sécurité.

À quelle fréquence faut-il vérifier l'anode en magnésium ?

L'état de l'anode doit être contrôlé une fois par an. Son remplacement est obligatoire tous les 18 mois. Pour le SE-400, l'anode a pour code de service 01450.

Que faire en cas de fuite d'eau du ballon ?

Fermez immédiatement les vannes d'arrêt du système de chauffage central et contactez le service après-vente. Une fuite peut indiquer un défaut de la cuve ou des joints.

Peut-on installer une résistance électrique dans le ballon ?

Oui, le ballon est prévu pour recevoir une résistance électrique avec thermostat à la place du bouchon 1½". La longueur maximale de la résistance pour le SE-400 est de 600 mm. Utiliser par exemple les modèles GRW 1.4 ou GRW 2.0.

Quelle est la température maximale de l'eau ?

La température nominale maximale est de 80 °C pour le modèle SE-400 (pour les modèles 140 et 200 L, c'est 95 °C). Ne pas dépasser cette température.

Comment détartrer le ballon ?

Le détartrage doit être effectué périodiquement par un professionnel en fonction de la dureté de l'eau. Cela permet d'éliminer les dépôts de calcaire et de maintenir les performances.

Pourquoi la soupape de sécurité laisse-t-elle couler de l'eau ?

Un écoulement occasionnel est normal lors du chauffage (dilatation). Si l'écoulement est continu ou inexistant, la soupape peut être défectueuse. Vérifiez son fonctionnement tous les 14 jours. Si elle ne coule jamais, elle est inefficace et le ballon ne doit pas être utilisé.

Puis-je utiliser l'appareil sans anode en magnésium ?

Non, l'anode est une protection essentielle contre la corrosion de la cuve en acier. Son absence ou son usure avancée réduit considérablement la durée de vie du ballon et annule la garantie.

Comment vidanger le ballon ?

Fermer la vanne d'arrivée d'eau froide. Ouvrir un robinet d'eau chaude pour éviter la dépression. Ouvrir la vanne de vidange située en bas du ballon. La vidange est nécessaire avant le remplacement de l'anode ou une intervention.

MODE D'EMPLOI SE-400 KOSPEL

Zasobnik Wody Warmwasserpufferspeicher DHW Cylinder Ballon préparateur ECS

PL DE EN FR

Le fabricant réserve le droit de faire les changements nécessaires qui ne seront pas mentionnés dans le mode d'emploi mais le caractéristique du produit sera conservé.

Le ballon préparateur ECS vertical SE est conçu pour stocker de l'eau chaude sanitaire. L'élément principal du ballon préparateur ECS est un cuve en tôle d'acier revêtue d'émail vitrifié. L'anode est une protection supplémentaire contre la corrosion. Isolation thermique du cuve assure la rétention de la chaleur de l'eau.

Le ballon préparateur ECS peut être équipé d'une résistance électrique avec un thermostat (p.ex. GRW 1.4, GRW 2.0,...). La résistance doit être vissée à la place de bouchon 1½" [7]. Maximal longueur de la résistance chauffante:

• 360 mm pour le ballon préparateur ECS capacité 140, 200 litres,
• 550 mm pour le ballon préparateur ECS capacité 250 et 300 litres,
• 600 mm pour le ballon préparateur ECS capacité 400 litres.
• 670 mm pour le ballon préparateurn capacités 500

Le ballon préparateur ECS peut être utilisé dans la construction de logements individuel, dans des édifices municipaux, sociaux etc., pour le stockage, et au cas du montage de la résistance électrique avec le thermostat aussi pour préparation d'eau chaude sanitaire. L'appareil est conçu pour fonctionner en position verticale.

Les conditions pour un fonctionnement sûr et fiable

• lire et suivre attentivement les instructions d'installation et d'utilisation afin d'assurer un fonctionnement performant et une durée de vie optimale de votre matériel,
• montage et utilisation du ballon préparateur ECS non conforme avec cette notice n'est pas autorisé - peut provoquer un dysfonctionnement et annule la garantie,
• Lors de tous les travaux liés à l'installation, l'entretien ou la maintenance de l'appareil, les règles d'hygiène et de sécurité au travail doivent être respectées ainsi que la protection contre les explosions, la protection contre l'incendie et la protection de l'environnement conformément aux exigences et réglementations applicables dans le pays concerne.
• ne pas installer ce ballon préparateur ECS dans des zones où la température peut tomber en dessous de 0°C,
• installation et exécution de travaux d'installation d'accompagnement doivent être confiées à une entreprise spécialisée,
• ne pas dépasser la température nominale de 80°C! (250l, 300l, 400l, 500l),

• ne pas dépasser la température nominale de 95°C! (140l, 200l,).

• Le ballon préparateur ECS doit être monté uniquement en position verticale, posé sur trois pieds réglables.

• Raccorder le ballon préparateur ECS d'ecs au réseau d'approvisionnement en eau.
• Les connexions doivent être réalisées en stricte conformité avec le schéma figurant dans ce manuel. Un montage non conforme avec cette notice peut causer une avarie et entraîner la perte de la garantie.
• L'appareil doit être installé de telle manière, qu'en cas de déversement d'urgence ou de fuite il n'y a pas d'inondation du local.

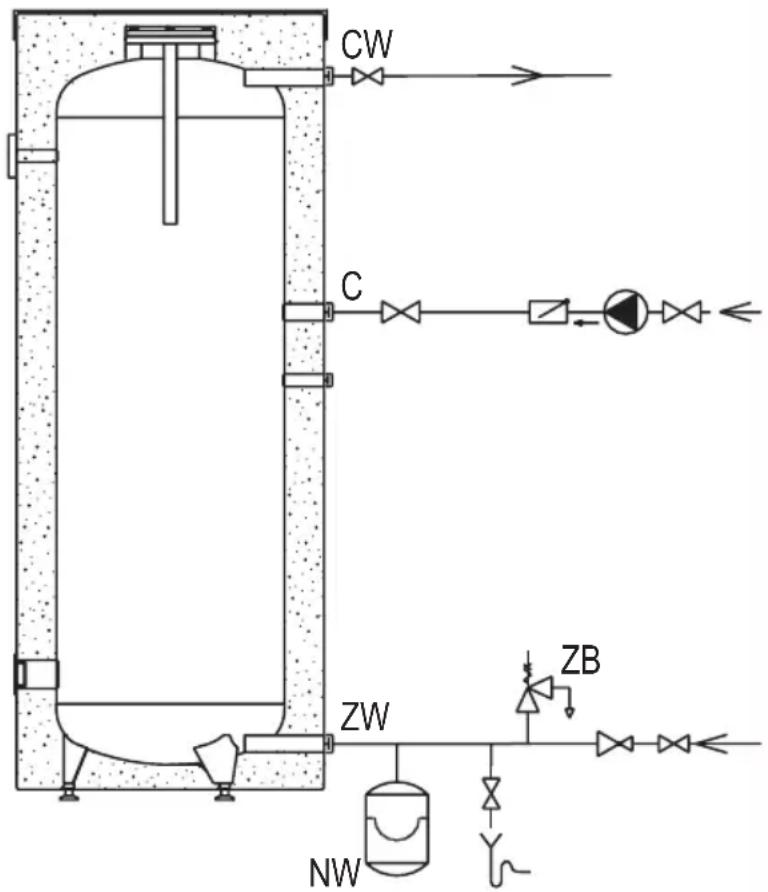

Raccordement au réseau d'approvisionnement en eau.

• Il est obligatoire de monter une soupape de sécurité sur l'arrivée d'eau froide (6 bars), la direction du débit doit être la même que celle indiquée par la flèche sur la soupape.
• Entre le ballon préparateur ECS et la soupape de sécurité, il ne doit être monté en aucun cas une vanne d'arrêt ni aucun étranglement..
• Le tube de d'écoulement de la soupape de sécurité doit être installé de façon continue vers le bas, dans le local hors gel et ventilé, les écoulements d'eau doivent être visibles.
• L'installation d'une soupape de sécurité au-dessus du ballon préparateur ECS permet de ne pas le vidanger lors du remplacement de la soupape.
• Si l'arrivée d'eau froide est montée avec un clapet anti-retour, il est conseillé de monter un vase d'expansion conçu pour être utilisé dans l'installation d'eau sanitaire.
• A l'arrivée de l'eau froide il faut installer une vanne d'arrêt et une vanne de vidange.

Le départ d'eau chaude CW doit être raccordé à l'orifice qui est situé sur la partie haute du ballon préparateur ECS. Chaque ballon préparateur ECS est muni d'un orifice 3/4" conçu pour connecter au réseau de la circulation d'ecs C.

Construction du ballon préparateur ECS SE-140

[6] - doigt de gant

[7] - orifice pour thermoplongeur (bouchon 1½")

[8] - isolation thermique

[9] - thermomètre

[10] - anode en magnésium

[11] - couvercle haut

[15] - pieds

C - circulation

A - D - les dimensions indiquées dans le tableau „Données technique“

ø595 (200 l) 11 12 13 CW G3/4 10 9 8 C G3/4 6 D B C 7 G1½ G3/4 ZW A 15

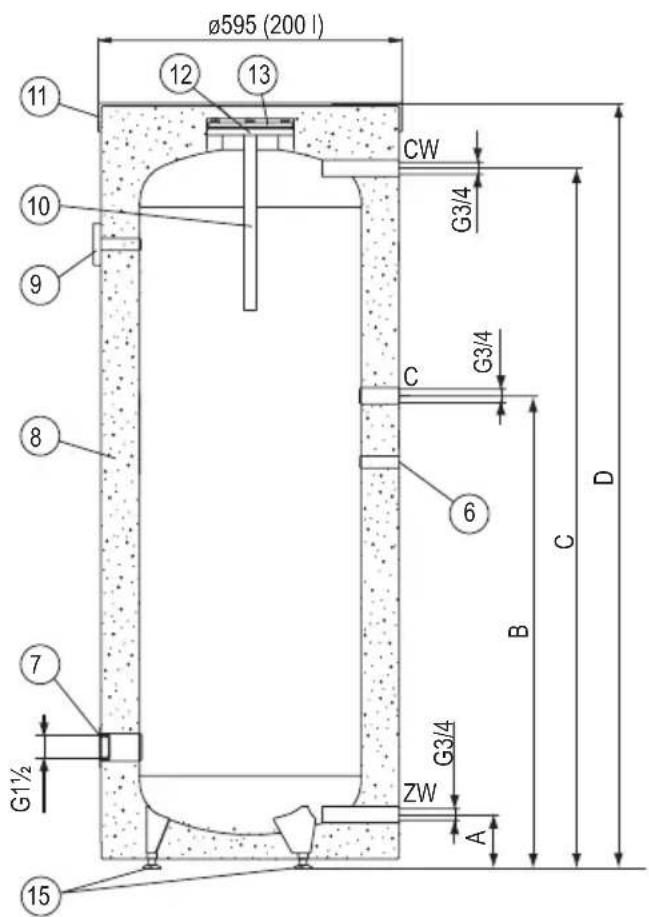

Construction du ballon préparateur ECS SE-200

[6] - doigt de gant

[7] - orifice pour thermoplongeur (bouchon 1½")

[8] - isolation thermique

[9] - thermomètre

[10] - anode en magnésium

[11] - couvercle haut

[12] - trappe de visite

[13] - couvercle de trappe de visite

[15] - pieds

ZW - eau froide

CW - eau chaude

C - circulation

A - D - les dimensions indiquées dans le tableau „Données technique“

Ø695 (250, 300 l) 11 9 10 8 12 13 7 G1½ 14 15 CW G3/4 C G3/4 6 B D ZW G3/4 A

Ø755 (400 l) Ø854 (500 l) 11 9 10 8 12 13 7 G1½ 14 15 CW G1 C G3/4 6 B C D ZW A

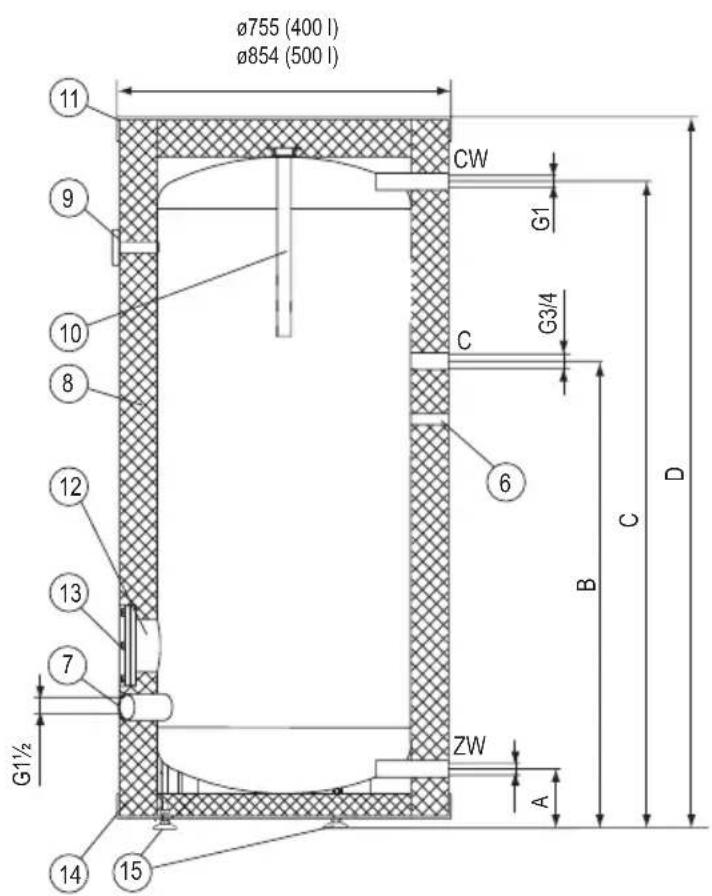

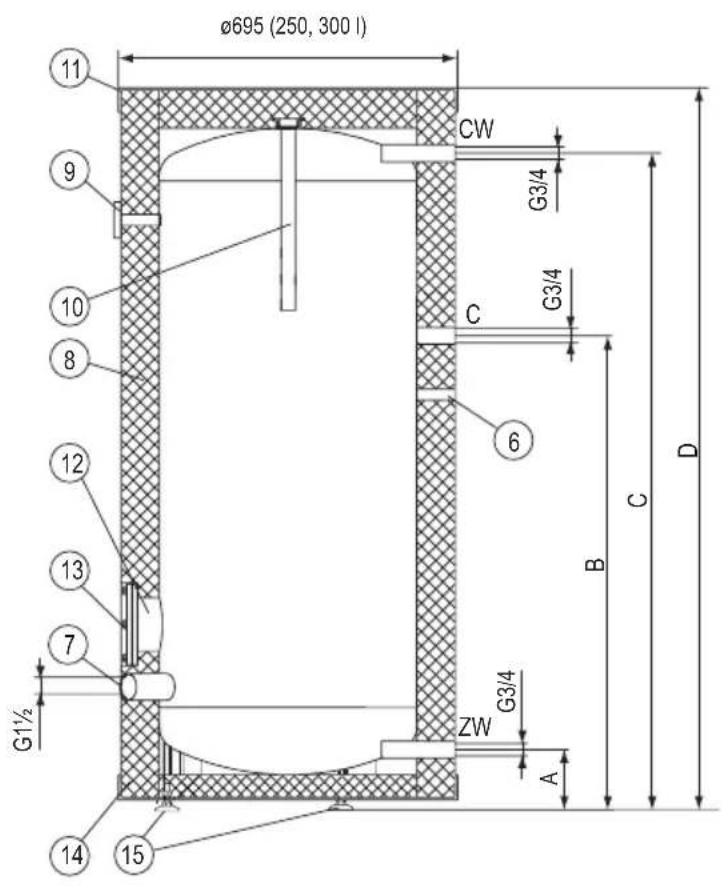

Construction du ballon préparateur ECS

SE-250, SE-300,

SE-400, SE-500

[6] - doigt de gant

[7] - orifice pour thermoplongeur (bouchon 1½")

[8] - isolation thermique

[9] - thermomètre

[10] - anode en magnésium

[11] - couvercle haut

[12] - trappe de visite

[13] - couvercle de trappe de visite

[14] - couvercle bas

[15] - pieds

ZW - eau froide

CW - eau chaude

C - circulation

A - D - les dimensions indiquées dans le tableau „Données technique“

Avant de démarrer l'échangeur de chaleur, une inspection visuelle de la connexion de l'appareil et du montage correct selon les schémas doit être effectuée. Toutes les connexions, y compris celles qui ont été assemblées en usine (buses de connexion du chauffage électrique, anode de magnésium, couvercle d'ouverture d'inspection), doivent être vérifiées pour l'étanchéité lors de la mise en service et re-scellées en cas de fuites Il faut remplir le ballon préparateur ECS:

• ouvrir la vanne d'arrivée d'eau froide,
• ouvrir le robinet d'eau chaude d'un point de puisage (sortie d'eau sans bulles d'air signifie que le ballon préparateur ECS est entièrement rempli d'eau),
• fermer le robinet d'eau chaude d'un point de puisage,

Vérifier le serrage des connexions. Vérifier le fonctionnement de la soupape de sécurité (conformément aux instructions du fabricant).

Exploitation

• Tous les 14 jours vérifiez le fonctionnement de la soupape de sécurité, (s'il n'y a pas de l'écoulement d'eau, la soupape n'est pas efficace, le ballon préparateur ECS ne doit pas être en service).
• De temps en temps enlever les dépôts de calcaire du ballon préparateur ECS. La fréquence dépend de la dureté de l'eau dans la région. Cette opération doit être effectuée par un professionnel.
• Une fois par an il faut contrôler l'état de l'anode en magnésium.
• Tout les 18 mois il faut absolument remplacer l'anode en magnésium.
• Remplacement de l'anode [10] (tous les ballons préparateurs ECS à exception SE-200): enlever le couvercle haut [11], retirez le matelas isolant, fermer la vanne d'arrêt sur l'arrivée d'eau froide, ouvrir la vanne d'eau chaude au robinet, ouvrir la vanne de vidange, vidanger votre installation d'eau afin que vous puissiez dévisser l'anode sans causer des inondations dans le local,
• Remplacement de l'anode [10] (ballon préparateur ECS SE-200): enlever le couvercle haut [11], retirez le matelas isolant, fermer la vanne d'arrêt sur l'arrivée d'eau froide, ouvrir la vanne d'eau chaude au robinet, ouvrir la vanne de vidange, vidanger votre installation d'eau afin que vous puissiez dévisser l'anode sans causer des inondations dans le local deviser trappe de visite [13] et dévisser l'anode,
• pour des raisons d'hygiène, l'eau doit être chauffée périodiquement au-dessus de 70°C.
• Chaque anomalie de fonctionnement doit être vérifiée par un professionnel.
• Il est recommandé d'isoler tout les tuyaux, pour éviter au maximum les pertes de chaleur.

Ces manoeuvres doivent être effectués par vos soins et ne rentrent pas dans le cadre de la garantie.

Anomalie Instruction de procédure
Fuite d'eau du ballon	Fermez les vannes d'arrêt du système de chauffage central et contactez le service
Montée en pression excessive dans le ballon

Recyclage et élimination des déchets

Enlèvement de produits et d'équipements:

Ce produit et ses accessoires ne doivent pas être jetés avec les ordures ménagères. Assurez-vous que le produit et tous les accessoires ont été supprimés correctement. Toutes les lois applicables doivent être respectées.

Retiré de l'exploitation

Le produit usé ne peut pas être traité comme un déchet municipal.

L'élimination appropriée du produit usé évite les effets négatifs potentiels sur l'environnement, qui pourraient se produire en cas de gestion inappropriée des déchets. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter votre unité gouvernementale locale, service de gestion des déchets.

Ballon préparateur ECS			SE140SE	200SE250SE	300SE400SE	E500
Capacité nominale		I140	2002503004	00500
Pression nominale		MPa	0,6
Température nominale		°C95	80
Poids à vide		kg40	60627199128
Dimension	Diamètre	27127mm	5005956	95755854
	A112127		124136
	B		916	1199	943	1093	1125	1220
	C		1305	1464	1230	1464	1507	1584
	D		1435	1610	1380	1615	1660	1800
Anode en magnésium - code de service			00942	01448				01450
Anode en magnésium - code produit			AMW.400	AMW.M8.450				AMW.M8.400
