Typ produktu	Elektryczny podgrzewacz wody
Marka	Kospel
Model	POC.G-10
Pojemność	10 litrów
Moc nominalna	2000 W
Zasilanie	220-240 V~, 50/60 Hz
Natężenie prądu	8,3 - 9,1 A
Regulacja temperatury	7 °C do 70 °C (ciągła)
Ciśnienie nominalne	0,6 MPa (6 barów)
Wymiary (W x S x G)	470 x 329 x 239 mm
Masa (bez wody)	6,1 kg
Stopień ochrony	IP24
Przyłącze	G 1/2"
Montaż	Pionowy montaż naścienny, przyłącza hydrauliczne skierowane w dół
Bezpieczeństwo	Zawór bezpieczeństwa ustawiony na 6 barów, reduktor ciśnienia jeśli >6 barów, ochrona przed zamarzaniem (konieczne opróżnienie)
Konserwacja	Regularna kontrola zaworu bezpieczeństwa, opróżnienie jeśli temperatura <0 °C
Czyszczenie zewnętrzne	Czyścić wilgotną szmatką, nie używać ściernych środków czyszczących
Użytkowanie	Regulator temperatury na obudowie, wskaźnik świetlny grzania
Instalacja elektryczna	Gniazdo z bolcem uziemienia, bez przedłużacza, instalacja zgodna z normami
Materiał zbiornika	Nieokreślony (szacunkowo: stal emaliowana)

Często zadawane pytania - POC.G-10 KOSPEL

Jak prawidłowo zainstalować podgrzewacz wody POC.G-10?

Zamontuj urządzenie na ścianie w pozycji pionowej z przyłączami hydraulicznymi skierowanymi w dół. Zamocuj dwie kołki ∅8 mm w rozstawie 140 mm lub użyj dostarczonego wspornika. Podłącz dopływ zimnej wody do wlotu (łącznik [3]) i wylot ciepłej wody do łącznika [4]. Obowiązkowo zainstaluj zawór bezpieczeństwa (nastawiony na 6 barów) na dopływie zimnej wody. Jeśli ciśnienie przekracza 0,6 MPa, dodaj reduktor ciśnienia przed zaworem.

Jaka jest procedura napełniania podgrzewacza wody?

Otwórz kran z ciepłą wodą (czerwony) i poczekaj, aż woda zacznie płynąć równomiernie, co oznacza, że urządzenie jest napełnione. Następnie zamknij kran. Przed podłączeniem urządzenia do sieci sprawdź szczelność wszystkich połączeń.

Czy mogę użyć przedłużacza elektrycznego?

Nie, nie używaj przedłużacza. Podłącz podgrzewacz bezpośrednio do gniazdka elektrycznego z bolcem uziemienia. Instalacja elektryczna musi być zgodna z obowiązującymi normami.

Co zrobić, jeśli woda się nie grzeje, a wskaźnik świetlny się nie świeci?

Sprawdź najpierw bezpieczniki w skrzynce elektrycznej. Jeśli problem nie ustąpi, regulator temperatury może być uszkodzony. Skontaktuj się z autoryzowanym serwisem w celu wymiany.

Jak opróżnić podgrzewacz wody w przypadku ryzyka zamarzania?

W przypadku modelu POC.G (montaż nad umywalką) zdemontuj rurkę dopływu zimnej wody między podgrzewaczem a kranem, a następnie otwórz kran z ciepłą wodą. W przypadku modelu POC.D odkręć elastyczne przyłącza, odczep i obróć podgrzewacz o 180 stopni.

Jaka jest maksymalna temperatura wody?

Temperatura może być ustawiana w sposób ciągły od 7 °C do około 70 °C poprzez obracanie pokrętła regulatora na obudowie. Pozycja maksymalnie w lewo wyłącza urządzenie.

Jak ustawić żądaną temperaturę?

Obróć pokrętło temperatury na obudowie urządzenia w prawo, aby zwiększyć temperaturę. Zakres obejmuje pozycje od '♂' (około 7 °C) do 'III' lub '○○○' (około 70 °C). Wskaźnik świetlny świeci się, gdy urządzenie grzeje.

Czy to normalne, że woda kapie z zaworu bezpieczeństwa?

Tak, to całkowicie normalne. Pozwala to na usunięcie nadmiaru ciśnienia. Nie zatykać otworu zaworu. Jeśli przepływ stanie się stały, zleć sprawdzenie zaworu.

Czy mogę zainstalować podgrzewacz wody w nieogrzewanym pomieszczeniu?

Nie, urządzenie nie powinno być instalowane w pomieszczeniu, w którym temperatura może spaść poniżej 0 °C. W przypadku ryzyka zamarzania należy całkowicie opróżnić urządzenie.

Kto może naprawić mój podgrzewacz wody?

Wszelkie naprawy muszą być wykonywane przez wykwalifikowanego specjalistę. Wymiana przewodu zasilającego lub elementu grzejnego musi być wykonana przez sprzedawcę, jego serwis posprzedażowy lub osobę o podobnych kwalifikacjach.

INSTRUKCJA OBSŁUGI POC.G-10 KOSPEL

Pojemnościowy Ogrzewacz Wody Kleinspeicher

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 3 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

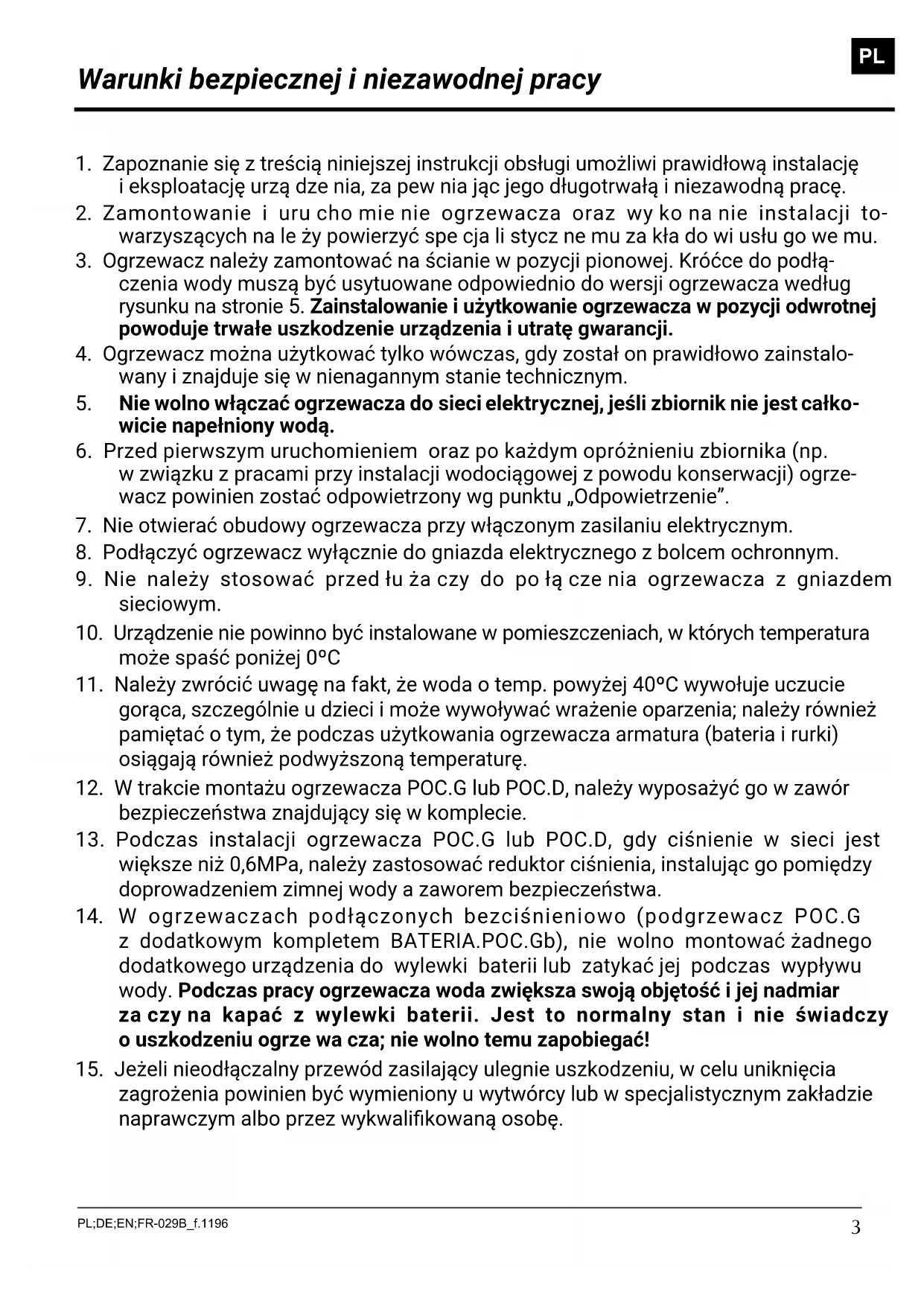

1. Zapoznanie się z treścią niniejszej instrukcji obsługi umożliwia prawidłową instalację i eksploatację urzą dze nia, za pew nia jąc jego długotrwałą i niezawodną pracę.
2. Zamontowanie i uru cho mie nie ogrzewacza oraz wy ko na nie instalacji towarzyszących na le ży powierzyć spe cja li stycz ne mu za kła do wi usłu go we mu.
3. Ogrzewacz należy zamontować na ścianie w pozycji pionowej. Króćce do podłączenia wody muszą być usytuowane odpowiednio do wersji ogrzewacza według rysunku na stronie 5. Zainstalowanie i użytkowanie ogrzewacza w pozycji odwrotnej powoduje trwałe uszkodzenie urządzenia i utratę gwarancji.
4. Ogrzewacz można użytkować tylko wówczas, gdy został on prawidłowo zainstalowany i znajduje się w nienagannym stanie technicznym.
5. Nie wolno włączać ogrzewacza do sieci elektrycznej, jeśli zbiornik nie jest całkowicie napełniony wodą.
6. Przed pierwszym uruchomieniem oraz po każdym opróżnieniu zbiornika (np. w związku z pracami przy instalacji wodociągowej z powodu konserwacji) ogrzewacz powinien zostać odpowietrzony wg punktu „Odpowietrzenie”.
7. Nie otwierać obudowy ogrzewacza przy włączonym zasilaniu elektrycznym.
8. Podłączyć ogrzewacz wyłącznie do gniazda elektrycznego z bolcem ochronnym.
9. Nie należy stosować przedłuża czy do połą cze nia ogrzewacza z gniazdem sieciowym.
10. Urządzenie nie powinno być instalowane w pomieszczeniach, w których temperatura może spaść poniżej 0°C
11. Należy zwrócić uwagę na fakt, że woda o temp. powyżej 40°C wywołuje uczucie gorąca, szczególnie u dzieci i może wywoływać wrażenie oparzenia; należy również pamiętać o tym, że podczas użytkowania ogrzewacza armatura (bateria i rurki) osiągają również podwyższoną temperaturę.
12. W trakcie montażu ogrzewacza POC.G lub POC.D, należy wyposażzyć go w zawór bezpieczeństwa znajdujący się w komplecie.
13. Podczas instalacji ogrzewacza POC.G lub POC.D, gdy ciśnienie w sieci jest większe niż 0,6MPa, należy zastosować reduktor ciśnienia, instalując go pomiędzy doprowadzeniem zimnej wody a zaworem bezpieczeństwa.
14. W ogrzewaczach podłączonych beziśnieniowo (podgrzewacz POC.G z dodatkowym kompletem BATERIA.POC.Gb), nie wolno montować żadnego dodatkowego urządzenia do wylewki baterii lub zatykać jej podczas wypływu wody. Podczas pracy ogrzewacza woda zwiększa swoją objętość i jej nadmiar za czy na kapać z wylewki baterii. Jest to normalny stan i nie świadczy o uszkodzeniu ogrze wa cza; nie wolno temu zapobiegać!
15. Jeżeli nieodłączalny przewód zasilający ulegnie uszkodzeniu, w celu uniknięcia zagrożenia powinien być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę.

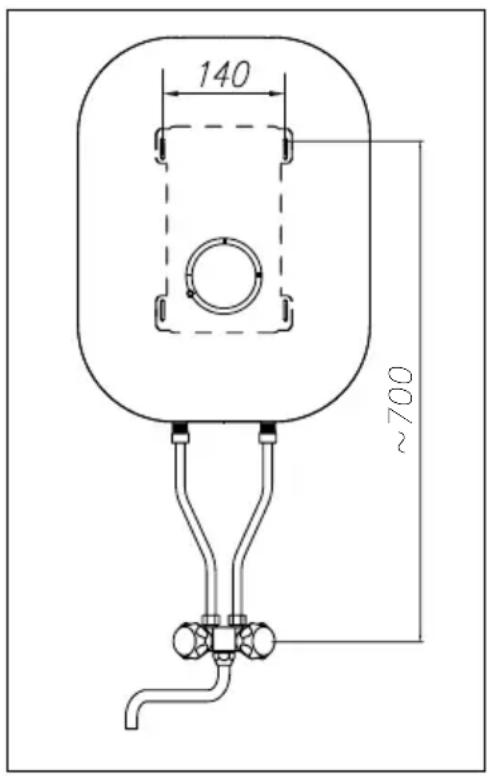

140 ~700

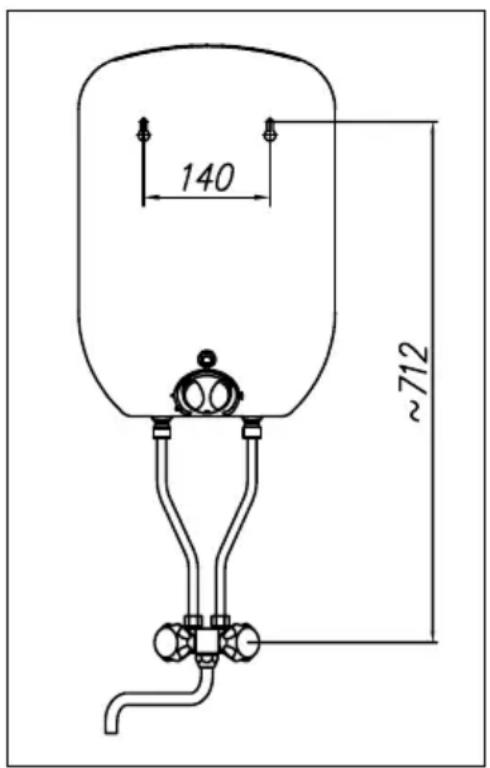

140 ~712

1. Ogrzewacz montuje się na ścianie w pozycji pionowej wg jednego z dwóch sposobów:

a) zamocować w ścianie dwa kołki rozporowe ∅8 rozstawione w odległości 140 mm,

- wkręcić wkręty tak, aby pomiędzy ścianą a główką wkręta pozostała szczelina min. 4 mm,

- zawiesić ogrzewacz na zamocowanych wkrętach,

b) przykręcić do ściany specjalny wieszak i na nim zawiesić ogrzewacz.

W przypadku montażu ogrzewacza POC.G z dodatkowym kompletem BATERIA.POC.Gb należy pamiętać o zachowaniu odległości pomiędzy osiami wkrętów mocujących i baterii.

1. Doprowadzić do miejsca montażu urządzenia instalację wodną wg schematu. W ogrzewaczu:

a) POC.G lub POC.D podłączyć doprowadzenie zimnej wody do króćca wlotowego wg rysunku na str.5 i odprowadzenie ciepłej wody do króćca wylotowego. Na doprowadzeniu zimnej wody należy bezwzględnie zamontować zgodnie z kierunkiem przepływu zawór bezpieczeństwa o ciśnieniu znamionowym 0,6MPa.

b) ogrzewacz POC.G z dodatkowym kompletem BATERIA.POC.Gb należy połączyć z baterią za pomocą rurek lub przyłączy elastycznych, wkładając uprzednio do nakrętek uszczelki montażowe. Zalecana odległość osi przyłączy rurek od ściany \~34mm.

1. Rura odprowadzająca, podłączona do urządzenia zabezpieczającego przed nadmiernym ciśnieniem powinna być zainstalowana w otoczeniu, które jest wolne od mrozu i powinna być skierowana w dół.

2. Po podłączeniu urządzenia do instalacji wodnej należy otworzyć zawór ciepłej wody (oznaczony kolorem czerwonym) i zaczekać aż zbiornik ogrzewacza napełni się wodą (z wylewki zacznie płynąć woda).

3. Sprawdzić, czy miejsca połączeń są dobrze uszczelnione.

Ogrzewacze POC.G i POC.D pracujące jako ciśnieniowe są przystosowane do instalacji wodociągowej o ciśnieniu nie przekraczającym 0,6MPa. Jeżeli ciśnienie w instalacji przekracza 0,6MPa, przed zaworem bezpieczeństwa należy zainstalować reduktor ciśnienia.

Z zamontowanego zaworu bezpieczeństwa, poprzez rurę odprowadzającą może kapać woda, jest to normalny stan pracy urządzenia. Rura ta musi pozostać otwarta, nie wolno zatykać jej wylotu. Zablokowanie zaworu może być przyczyną awarii.

Zawór bezpieczeństwa jak i rura odprowadzająca nie mogą znajdować się w pomieszczeniu narażonym na zamarzanie. Pomiędzy ogrzewaczem a zaworem bezpieczeństwa nie może znajdować się żaden zawór odcinający.

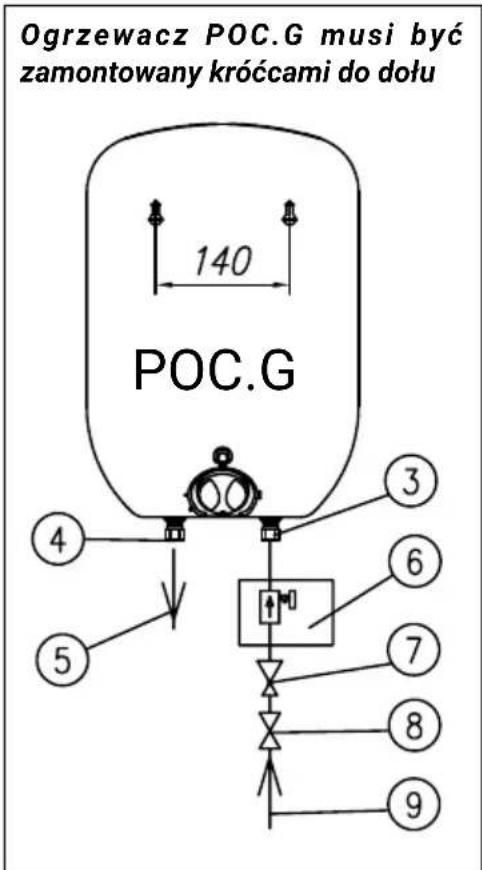

Ogrzewacz POC.G musi być zamontowany króccami do dołu 140 POC.G ④ ⑤ ③ ⑥ ⑦ ⑧ ⑨

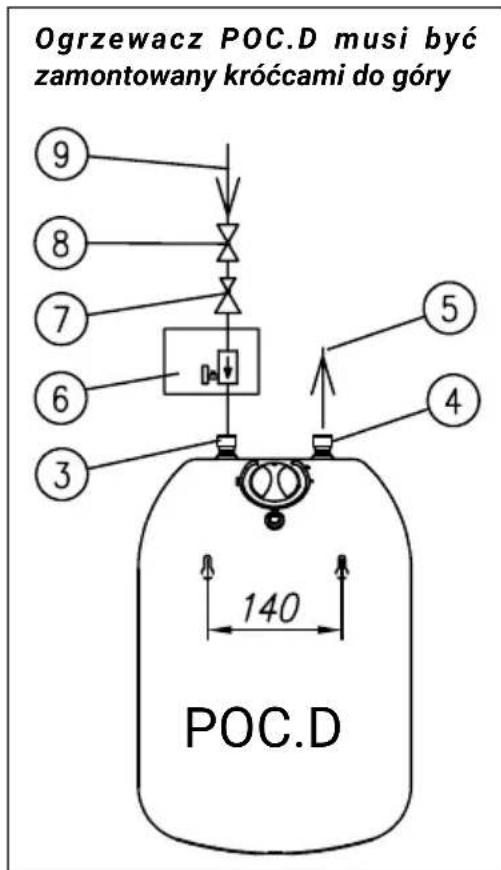

Ogrzewacz POC.D musi być zamontowany króccami do góry ⑨ ⑧ ⑦ ⑥ ③ ⑤ ④ 140 POC.D

[3] - króciec wlotowy (zimna woda)
[4] - króciec wylotowy (ciepła woda)
[5] - wylot ciepłej wody
[6] - zawór bezpieczeństwa
[7] - reduktor ciśnienia (w przypadku gdy ciśnienie w sieci jest większe niż 0,6MPa)
[8] - zawór odcinający
[9] - doprowadzenie zimnej wody

Podłączenie do instalacji elektrycznej

Ogrzewacz jest przystosowany do zasilania napięciem przemiennym 230V\~. Przewód przy łą cze nio wy z wtyczką należy przyłączyć do gniazda z bolcem ochronnym. Instalacja elektryczna powinna spełniać wymagania normy PN-IEC-60364.

Przed podłączeniem ogrzewacza do sieci elektrycznej należy bezwzględnie całkowicie napełnić go wodą.

1. Wyjąć wtyczkę ogrzewacza z gniazda zasilającego.
2. Odkręcić kurek ciepłej wody do czasu, aż z wylewki baterii zacznie płynąć woda.
3. Ustawić pokrętło regulatora temperatury na żądaną wartość.
4. Włożyć wtyczkę ogrzewacza do gniazda zasilającego.

Regulacja

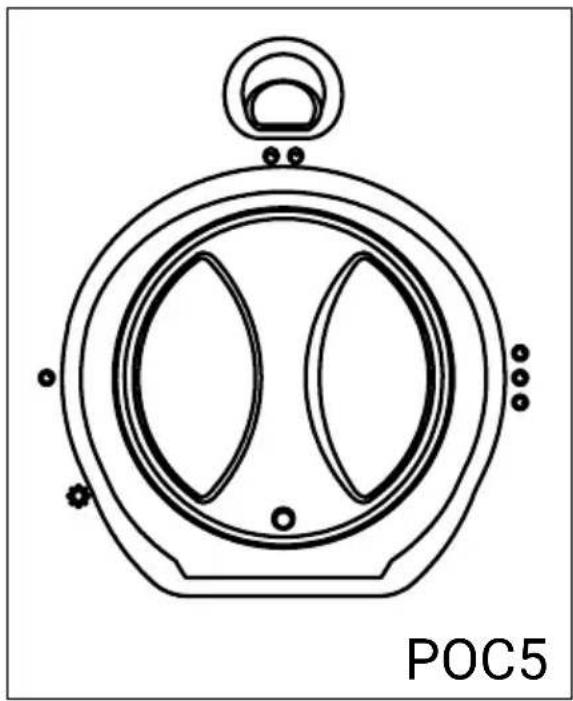

Regulację temperatury wody przeprowadza się za pomocą pokrętła znajdującego się na przed niej pokrywie ogrzewacza.

Pokrętło ustawione w lewym skrajnym położeniu w pozycji jak na rysunku (prze ciw nie do ruchu wskazówek zegara) oznacza, że ogrze wacz jest wyłączony. Ustawienie temperatury ciepłej wody wykonuje się pokrętłem termoregulatora od pozycji „”(\~7°C) płynnie do pozycji „○○○”lub „III” (\~70°C). Świecąca lamp ka „grzanie” ozna cza pod grze wa nie wody.

Jeżeli nie eksploatowany ogrzewacz musi pozostać w pomieszczeniu, w którym temperatura spada poniżej 0°C należy całkowicie opróżnić ogrzewacz z wody:

- montowany nad umywalką (POC.G) - wykonuje się to poprzez odkręcenie przyłącza od króćca wlotowego (zimnej wody) i odkręcenie kurka ciepłej wody,

- montowany pod umywalką (POC.D) - należy odkręcić przyłącza od krócca wlotowego i wylotowego (zimnej i ciepłej wody), zdjąć ogrzewacz i obrócić go o 180°.

Zawór bezpieczeństwa powinien być regularnie uruchamiany w celu usunięcia osadu i sprawdzenia czy nie jest zablokowany.

Lp.	Usterka Przyczyna		Sposób usunięcia usterki
1.	Ogrzewacz nie ogrzewa wody a lampka sygnalizacyjna nie świeci.	Usterka instalacji elektrycznej, zasilającej ogrzewacz.	Sprawdzić bezpieczniki.
		Uszkodzony regulator temperatury.	Wymienić regulator temperatury (serwis)
2.	Ogrzewacz nie ogrzewa wody a lampka sygnalizacyjna świeci.	Uszkodzony zespół grzejny.	Wymienić uszkodzony element (serwis)
		Wyzwolone zabezpieczenie termiczne	Włączyć lub wymienić zabezpieczenie (serwis)
3.	Ogrzewacz ogrzewa wodę, i lampka sygnalizacyjna nie świeci.	Przepalona lampka sygnalizacyjna.	Wymienić lampkę (serwis)

Dane techniczne

Pojemność I 5
Moc znamionowa W 2000 600
Prąd znamionowy A 8,3 - 9,1 2,5 - 2,7

Typ ogrzewacza POC.D-10 POC.G-10

Pojemność I 10
Moc znamionowa W 2000		-
Prąd znamionowy A 8,3 - 9,1			-
Napięcie			220 - 240V~
Zakres regulacji temperatury °C			23 - 70
Ciśnienie znamionowe		MPa	0,6
Wymiary (wysokość x szerokość x głębokość)	POC.5	mm	427 x 285 x 163
	POC.10		470 x 329 x 239
Masa ogrzewacza bez wody	POC.5	kg	4,4
	POC.10		6,1
Stopień ochrony			IP24
Króćce ogrzewacza			G 1/2"

Zużyty produkt nie może być traktowany jako odpad komunalny. Zdemontowane, urządzenie należy dostarczyć do punktu zbiórki sprzętu elektrycznego i elektronicznego w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów.

W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowania odpadów lub ze sklepem w którym zakupiony został ten produkt.
