SVW500 - Cazan KOSPEL - Manual de utilizare gratuit

Tip produs	Vas tampon cu serpentin
Marcă	Kospel
Model	SVW500
Capacitate nominală	500 L
Volum de stocare	490 L
Presiune nominală (vas)	0,3 MPa (3 bar)
Presiune maximă de lucru (serpentin)	1 MPa (10 bar)
Temperatură nominală maximă	80 °C
Suprafața serpentinului	2,25 m²
Capacitatea serpentinului	13,7 dm³
Puterea serpentinului (80/10/45°C)	65 kW
Puterea serpentinului (55/10/45°C)	21 kW
Pierderi termice la oprire	128 W
Greutate goală	131 kg
Izolație termică	Polistiren
Material	Tablă de oțel negru, interior brut, exterior vopsea anticorozivă
Racorduri principale	6/4" pentru circuit, 1/2" pentru aerisire, deget de mănușă și golire, 1" pentru serpentin
Tip de montaj	Vertical
Utilizare	Stocare apă de încălzire cu cazane și pompe de căldură, colector hidraulic
Conformitate	Norme de instalație electrică, instalații sanitare, securitate și mediu
Reciclare	Nu aruncați cu deșeurile menajere, respectați reglementările locale

Întrebări frecvente - SVW500 KOSPEL

Care este presiunea maximă a vasului rezervorului SVW500?

Presiunea nominală a vasului este de 0,3 MPa (3 bar).

Se poate utiliza SVW500 cu o pompă de căldură?

Da, SVW500 este conceput pentru a funcționa cu cazane și pompe de căldură ca vas tampon.

Care este temperatura maximă a apei în vasul SVW500?

Temperatura nominală maximă este de 80 °C pentru acest model de 500 L.

Cum se instalează vasul SVW500?

Instalarea trebuie efectuată de un profesionist, în poziție verticală, într-o încăpere ferită de îngheț. Respectați normele în vigoare pentru circuite deschise sau închise.

Ce trebuie făcut în cazul unei scurgeri de apă din vas?

Închideți imediat robinetele de oprire ale sistemului de încălzire și contactați un serviciu specializat.

Care este puterea serpentinului SVW500?

Serpentinul livrează 65 kW în condiții nominale (80/10/45°C) și 21 kW în condiții reduse (55/10/45°C).

Vasul SVW500 necesită o întreținere specială?

Verificați regulat etanșeitatea racordurilor și funcționarea supapei de siguranță. Consultați manualul pentru controale periodice.

Care este greutatea goală a SVW500?

Greutatea fără apă este de aproximativ 131 kg.

Se pot conecta mai multe surse de căldură la SVW500?

Da, datorită serpentinului integrat, puteți conecta o sursă suplimentară de căldură (ex. panouri solare).

Cum se elimină vasul SVW500 la sfârșitul duratei de viață?

Nu-l aruncați cu deșeurile menajere. Reciclați-l printr-un centru autorizat conform reglementărilor locale.

MANUAL DE UTILIZARE SVW500 KOSPEL

Instruţiuni de instalareși適用are

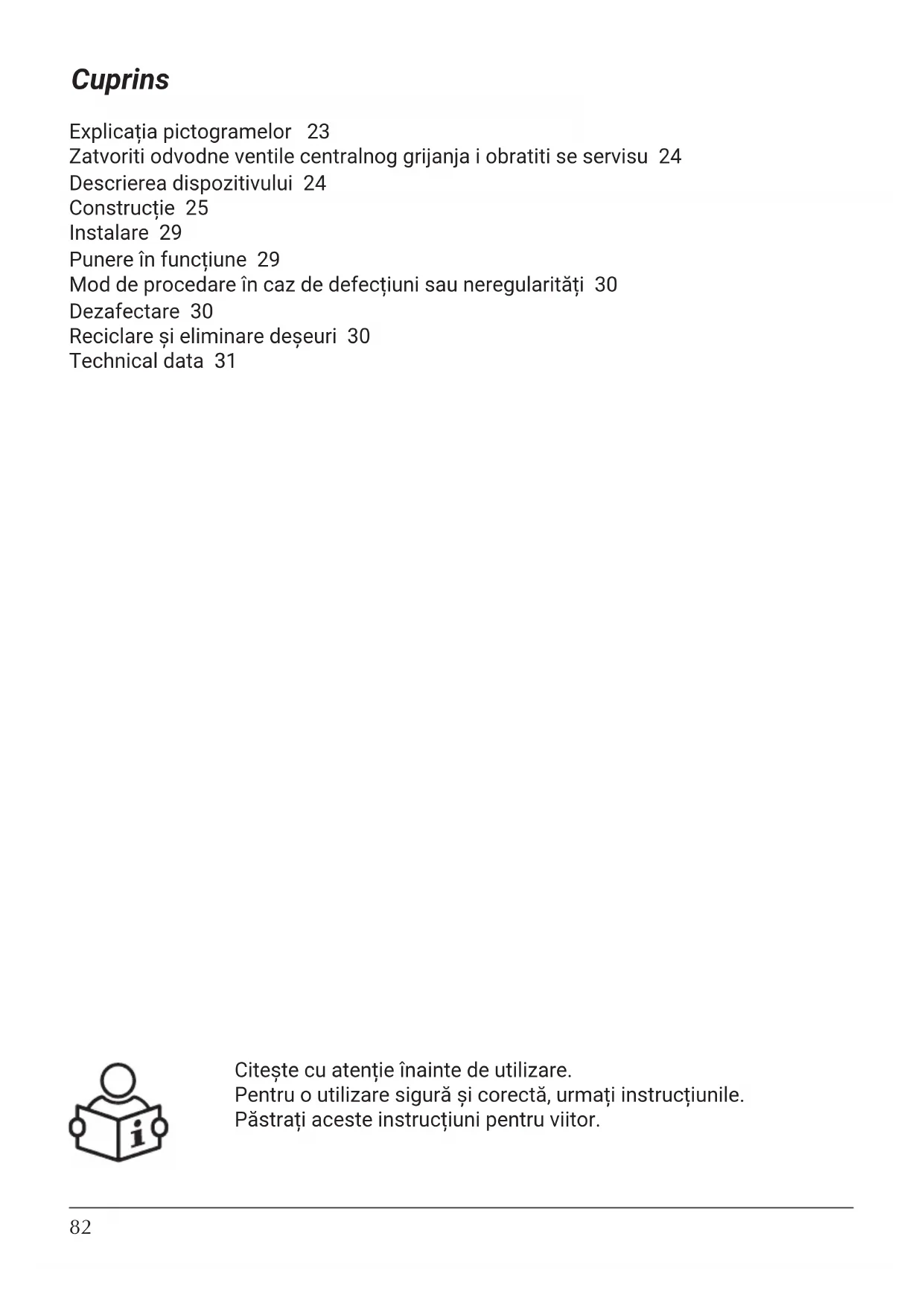

Spis tresci

Explicaţia pictogramelor 23

Zatvoriti odvodne ventile centralnog grijanja i obrati se servisu 24

Descrierea dispositivului 24

Constructie 25

Instalare 29

Punere in functiune 29

Mod de procedure in caz de defectiuni Sau neregularitatei 30

Dezapectare 30

Reciclare 山 eliminare deseuri 30

Technical data 31

Citește cu atentie inainte de/utilizare.

Pentru outilizare sigura 山 corecta, urmati instructiunile.

Păstrați aceste instrucțiuni pentru viitor.

Vă rugăm să respectați cu stricteș instrucțiunile de siguranta pentru a elimină riscul de vătămareși a cauze daune materiaie.

Pericol

Acest semn averizează asupra riscului de vătamare.

Atentie

Acest semn averizează impotrivda daunelor materiale Şi poluárii mediului.

Sfat

Textul marcat cu cuvantul Sfat ofera informaţii suplimentare..

Indicarea faptului ca instruţiunile de/utilizare ar trebui luate in considerare in timpul UTILIZARI aparatului sau al controlului in aproprierea locului unde este amplasat simbolul.

Reglementäre in vigoare

• Regulamentele nationale privind instalarea
• Regulamentele statutare de sécurité.si igienă a muncii
• Regulamentele statutare privind protectia mediului
• Regulamentele associatilor professionale de asigurari

• Regulamentele de sécurité nationale actuale

• familiarizarea cu continutul acestui manual de'utilize va permite o instalare corectăși oexploatare a dispositivului, asigurându-i o functionare de lungă duratași fiabilă,

• instalareași適用area rezervorului tampon care nu respectă acest manual este interzisia - riscă defectareași provoacă pierderea garantiei,
• In toate lucrările legate de instalare, servisare sau intreținere, trebuie respectate regulile de securitateși sanătate in munca, proteția impotrivaexploziilor, proteția impotriva incendiilorși proteția mediului, in conformitate cu cerințeleși reglementările in vigoare in tara respectivă.
• echipamentul nu trebuie instalat in camere in care temperatura ambientalà poate scădea sub 0^ ,
• instalareași punerea în functiune a rezervorului tamponși realizarea instalatailor conexe trebuie să fie încredințate unei companii de servicii specializate,
  -apa de incalzire ar trebui să indeplinească cerințele standardului PN-C-04607:1991,
• nu trebuie să depăsiți temperatura nominală de 80^ ! in rezervoarele (400 Şi 500l). In rezervoarele (200; 300l; 800l; 1000l) nu trebuie să depăsiți temperatura nominală de 95^ .

Descrierea dispositivului

Rezervoarele tampon SV ŞI SVW sunt dispositive proiectate pentru stocarea apei de incălzire (şi/sau răcire pentru 200; 300 litri) în collaborare cu cazane de incălzire ŞI pompe de caldură.În plus, ele functionează ca distribuitor (cuplaj), separator hidraulic ŞI circuit de incălzire din camera cazanelor. Rezervorul SVW are o serpentina-incorporata pentru connectarea alter surse de caldură. Rezervorul tampon este fabricat din tabla de otel negru, brut la interior ŞI protejat la exterior cu vopsea anticorozivă. Rezervoarele SV ŞI SVW au izolație termica realizataș în functție de capacitate din: 200, 300 litri - spumă PUR; 400, 500 litri - polistiren; 800-1000 litri - fibră de poliester. Numărul mare de racorduri permite diverse optiuni de connectare.

Presiunea maxima de lucru a rezervorului:

• 0,3MPa - capacitatei de 200-1000 litri,

Presiunea maxima de lucru in serpentina:

• 1MPa - capacitate de 200-1000 litri,

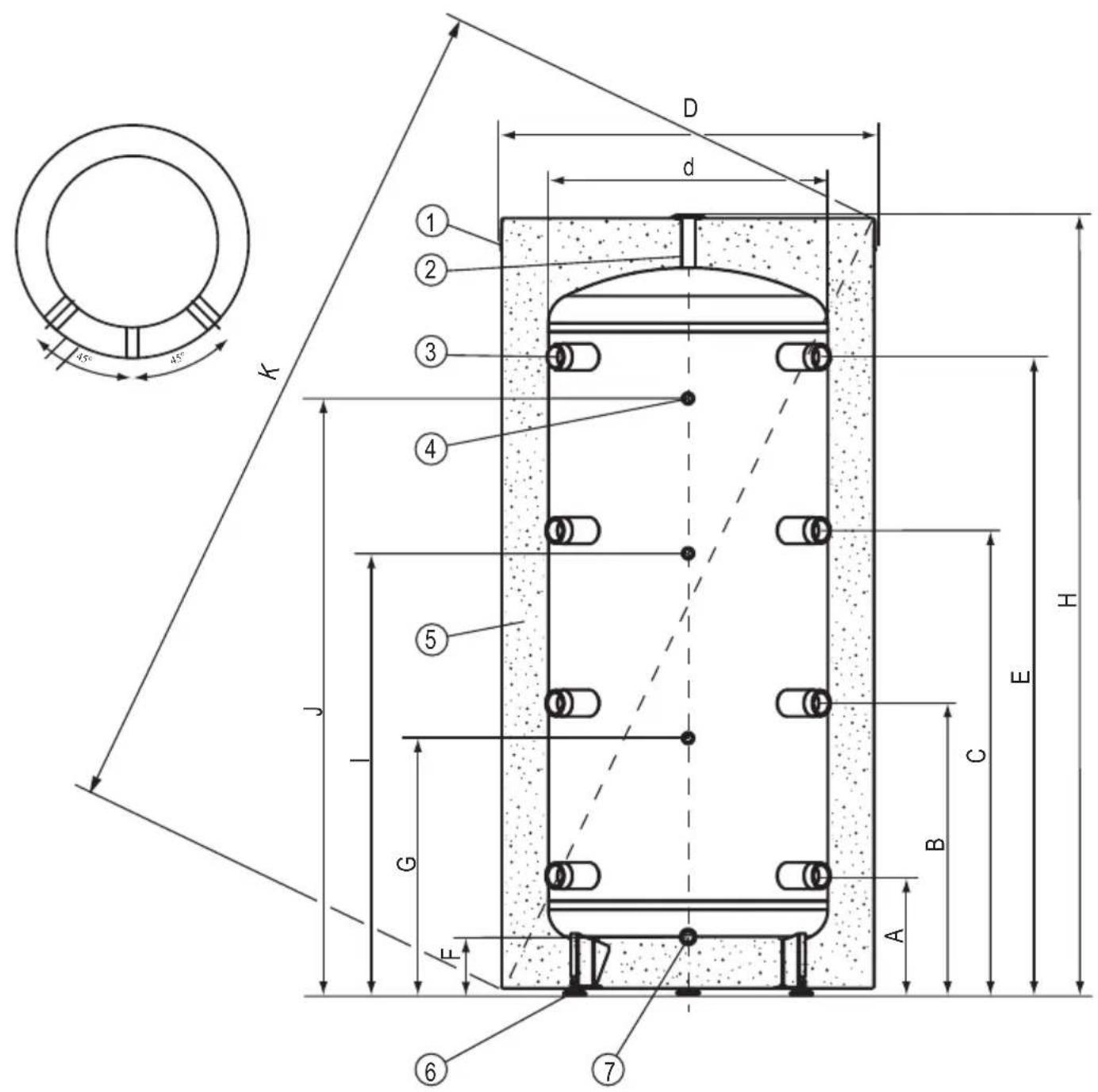

Constructa rezervorului tampon SV (200l, 300l)

[1] -capac superior
[2] - conexiunea de aerisire (1 / 2^ )
[3] - conexiune de tub (6/4")
[4] - conexiunea senzorului de temperatura (1 / 2^ )
[5] - Izolate termica
[6] - picioare
[7] - conexiune de drenare (1/2")

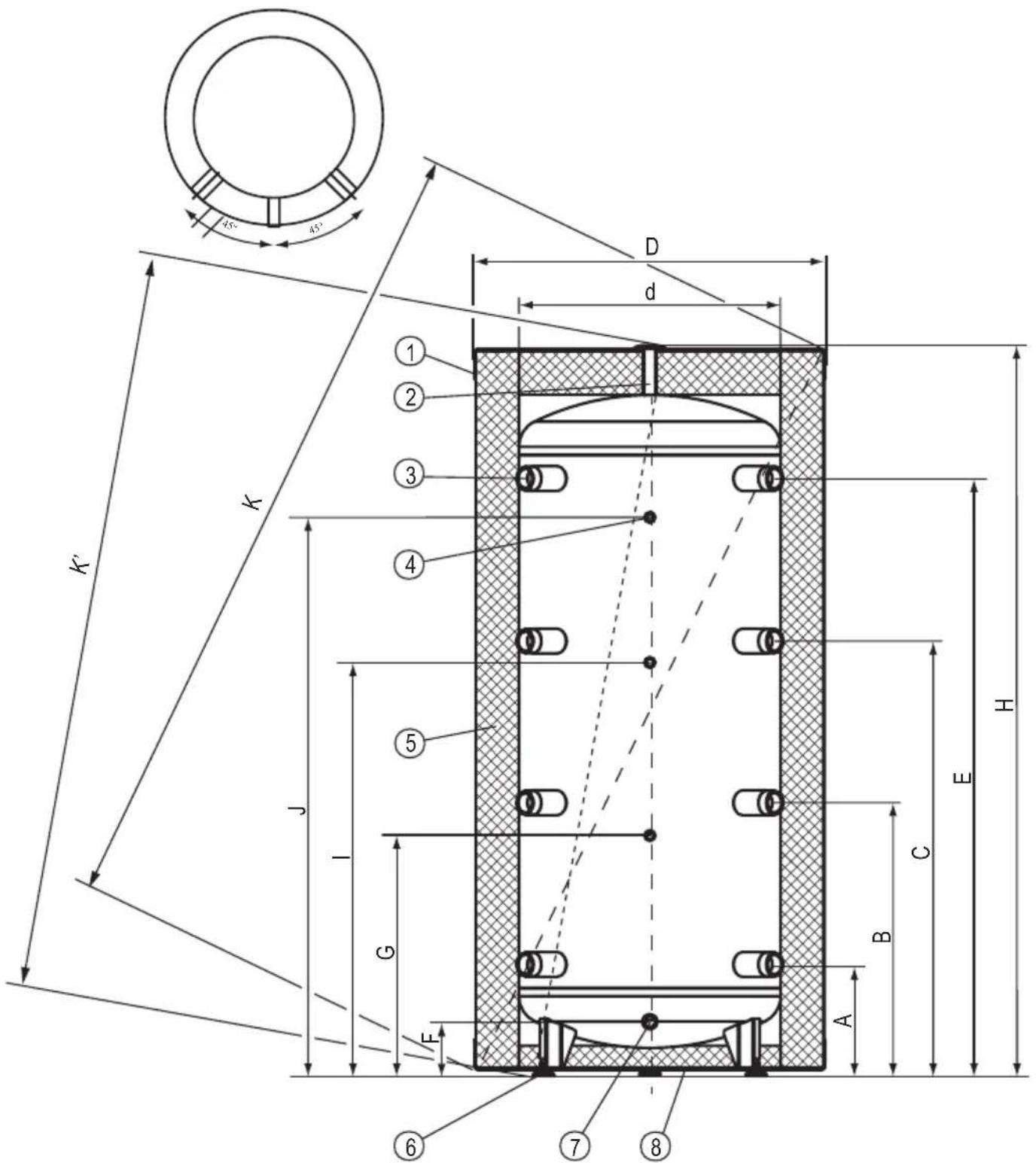

Constructa rezervorului tampon SV (400l; 500l; 800l; 1000l)

[1] -capac superior
[2] - conexiunea de aerisire (1 / 2^ )
[3] - conexiune de tub (6/4")
[4] - conexiunea senzorului de temperatura (1/2")
[5] - Izolate termica
[6] - picioare
[7] - conexiune de drenare (1/2")
[8] -capac inferior

Constructia rezervorului tampon cu serpentina SVW (200l, 300l)

[1] -capac superior
[2] - conexiunea de aerisire (1 / 2^ )
[3] - conexiune detub (6 / 4^ )
[4] - conexiunea senzorului de temperatura (1 / 2^ )
[5] - Izolaţie termica
[6] - picioare
[7] - conexiune de drenare (1 / 2^ )
[8] - conexiunea serpentinei 1"

Constructia rezervorului tampon cu serpentina SVW (400l, 500l; 800l; 1000l)

[1] -capac superior
[2] - conexiunea de aerisire (1 / 2^ )
[3] - conexiune de tub (6/4")
[4] - conexiunea senzorului de temperatura (1 / 2^ )
[5] -Izolaţie termica
[6] - picioare
[7] - conexiune de drenare (1/2")
[8] - conexiunea serpentinei 1"
[9] - Icapac inferior

Dimensiuni

Model		SV200.1	SVW200.1	SV300.2	SVW300.2	SV400.1	SVW400.1	SV500.1	SVW500.1	SV800.1	SVW800.1	SV1000.1	SVW1000.1
D	d 457 51616266261869709322125m1	595 692		755 854 994		994
		50 600 650 7		90 790
		1596 1643 1		761 1911 2241		41
		49 256 261 2		294 294
		11 626 656 7		18 828
		73 996 1051		1142 1362
		1338 1368 1		446 1566 1895
		26 124 130 1		60 160
		44 550 629 6		691 801
		40 947 1064		1099 1379
		1249 1278 1		379 1539 1869
		1700 174		40 1810 1975		2130 2430
		-		-		1675		1800		1915		2245
		-	256	-	239	-	246	-	251	-	293	-	293
		-	811	-	850	-	856	-	974	-	1182	-	1294

Instalare

• Rezervorul tampon se instalează numai in poziţie verticală.
• Rezervorul tampon poate fi instalat in instalata de incalzire centrala:
• a unui systemd beschis, realizat conform normei PN-B-02413:1191,
• a unui systemd计划生育, realizat conform normei PN-B-02414:1999.
• Rezervorul trebuie instalat intr-un locși intr-un mod in care o scurgere de urgță din rezervor sau din conexiuni nu va inunda incâperea.

Punere in functiune

Inainte de a porni rezervorul tampon, se verifies optic corectitudinea conexiunilor dispositivului.

Verificati etanseitatea conexiunilor. Verificati functionarea supapei de siguranta (conform instrucliunilor producatorului supapei).

Mod de procedare in caz de defeciuni Sau neregularitatei

Neregularitate Instruetiuni de urmat
Scurgeri de apă din rezervor	este besoin sară înhideti robinetele de înidere ale instalataiei de înçălzire și să contactași serviciul de asistență
Creșterea excessivă a presiunii în rezervor

Dezafectare

Un produs'utilizat nu poate fi tratat ca deșeu municipal. Eliminarea corespunțătoare a produsului/utilizat previne potențiale impacturi negative asupra mediului care ar putea apărea in cazul unei gestionări necorespunțătoare a deșeurilor. Pentru informții mai detaliate despre reciclarea acestui produs, vă rugăm să contactă autoritatea locală municipală sau serviciile de gestionare a deșeurilor.

Reciclare 山 eliminare deseuri

Eliminarea produsului si a echipamentului:

Produsul si echipamentul nu trebuie eliminati impreună cu deșeurile menajere. Asiguratii-va ca produsul si toate echipamentele sunt eliminate corect. Toate reglementarile relevante trebuie respectate.

Rezervor tampon			SV200.1	SVW200.1	SV300.2	SVW300.2	SV400.1	SVW400.1	SV500.1	SVW500.1	SV800.1	SVW800.1	SV1000.1	SVW1000.1
Capacitate nominală I 200 30		0 400	500 800 1000
Pierderi în așteptare W 53 65		87 7	8 120 121 127	128
Capacitate de stocare I 220		219 3	24 322	399 39	6 493	490 79	5 790	942 936
Presiune nomi-ală	rezervor	MPa	0,3
	bobina		-1	1 - 1 -	1 - 1 -	1
Temperatura nominală		°C	95				80				95
Suprafața serpentinei		m2	-	0,75	-	1,5	-	1,7	-	2,25	-	3	-	3,5
Capacitatea serpentinei		dm3	-	4,5	-	9,1	-	10	-	13,7	-	22,4	-	25,2
Puterea serpentinei kW	-		22*	-	45*	-	50*	-	65*	-	90*	-	105*
			7**		14**		16**		21**	-	28*	-	32**
Greutate (fără apă)		kg	53	69	56	85	86	118	96	131	128	170	150	196

80/10/45°C temperatura apei de incalzire / temperatura apei de alimentare / temperatura apei din rezervor; debitul apei de
*55/10/45°C ∫ incalzire 2,5 m³/h..
