Tip produs	Rezervor tampon pentru încălzire
Marcă	Kospel
Model	SV-500 (SV500.1)
Capacitate nominală	500 litri
Presiunea maximă a rezervorului	0,6 MPa (6 bar)
Temperatură nominală	80°C
Izolație termică	Polistiren
Greutate uscată	96 kg
Pierderi în repaus	121 W
Domeniu de aplicare	Stocarea apei de încălzire cu cazane și pompe de căldură
Funcții principale	Colector, separator hidraulic, circuit de încălzire
Instalare	Verticală, circuit deschis sau închis
Material	Tabla de oțel negru, vopsea anticorozivă exterioară
Întreținere și curățare	Verificare vizuală, etanșeitatea racordurilor, funcționarea supapei de siguranță
Siguranță	Nu depășiți 80°C, nu instalați într-o încăpere unde temperatura poate scădea sub 0°C
Piese de schimb și reparabilitate	Contactați serviciul post-vânzare în caz de scurgere sau anomalie
Informații generale	Manualul de utilizare disponibil în mai multe limbi pe notice-facile.com

Întrebări frecvente - SV-500 KOSPEL

Care este volumul nominal al rezervorului tampon SV-500 ?

Volumul nominal este de 500 litri.

Care este presiunea maximă de funcționare a rezervorului ?

Presiunea maximă a rezervorului este de 0,6 MPa (6 bar).

Ce temperatură maximă pot utiliza cu acest rezervor ?

Temperatura maximă a apei de încălzire este de 80°C pentru modelele de 400 și 500 litri.

Ce tip de izolație termică este utilizat ?

Izolația termică este din polistiren pentru capacitățile de 400 și 500 litri.

Acest rezervor poate fi instalat într-un spațiu neîncălzit ?

Nu, este interzisă instalarea rezervorului într-o încăpere unde temperatura poate scădea sub 0°C.

Care este greutatea goală a SV-500 ?

Greutatea uscată este de aproximativ 96 kg.

Este necesară o întreținere specială ?

Se recomandă verificarea vizuală a etanșeității racordurilor și a funcționării corecte a supapei de siguranță în mod regulat.

Ce trebuie făcut în caz de scurgere de apă ?

Închideți robinetele de oprire ale sistemului de încălzire centrală și contactați serviciul post-vânzare.

Poate fi utilizat acest rezervor cu o pompă de căldură ?

Da, rezervorul tampon este conceput pentru a funcționa în colaborare cu cazane și pompe de căldură.

Cum trebuie poziționat rezervorul în timpul instalării ?

Rezervorul trebuie instalat în poziție verticală.

MANUAL DE UTILIZARE SV-500 KOSPEL

Instrucțiuni de instalare și utilizare

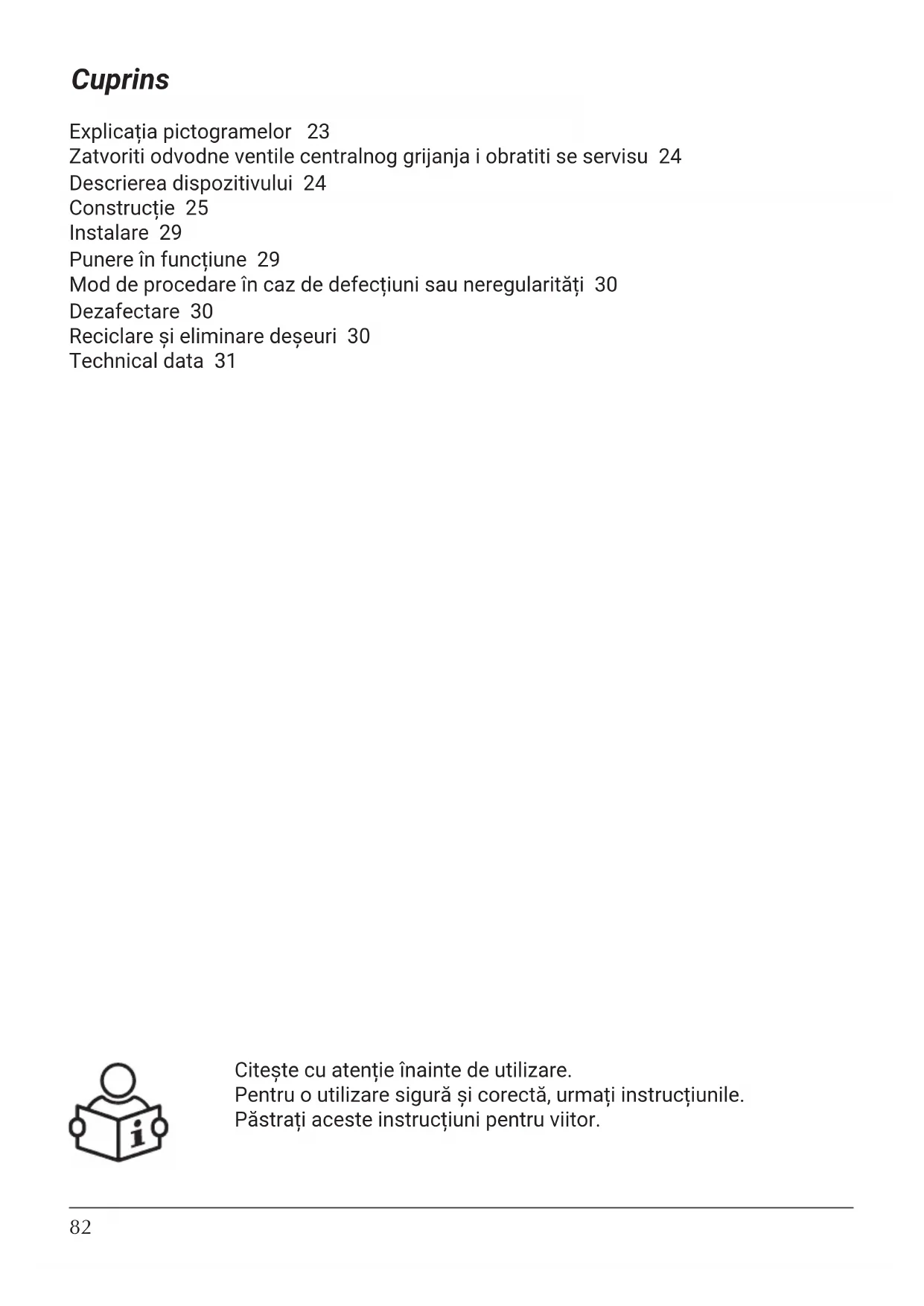

Spis treści

Explicația pictogramelor 23

Zatvoriti odvodne ventile centralnog grijanja i obratiti se servisu 24

Descrierea dispozitivului 24

Constructie 25

Instalare 29

Punere în funcțiune 29

Mod de procedare în caz de defectiuni sau neregularități 30

Dezafectare 30

Reciclare și eliminare deșeuri 30

Technical data 31

Citește cu atenție înainte de utilizare.

Pentru o utilizare sigură și corectă, urmati instrucțiunile.

Păstrați aceste instrucțiuni pentru viitor.

Vă rugăm să respectați cu strictețe instrucțiunile de siguranță pentru a elimina riscul de vătămare și a cauza daune materiale.

Pericol

Acest semn avertizează asupra riscului de vătămare.

Atentie

Acest semn avertizează împotriva daunelor materiale și poluării mediului.

Sfat

Textul marcat cu cuvântul Sfat oferă informații suplimentare..

Indicarea faptului că instrucțiunile de utilizare ar trebui luate în considerare în timpul utilizării aparatului sau al controlului în apropierea locului unde este amplasat simbolul.

Reglementările în vigoare

• Regulamentele naționale privind instalarea
• Regulamentele statutare de securitate și igienă a muncii
• Regulamentele statutare privind protectția mediului
• Regulamentele asociațiilor profesionale de asigurări

• Regulamentele de securitate nationale actuale

• familiarizarea cu conținutul acestui manual de utilizare va permite o instalare corectă și o exploatare a dispozitivului, asigurându-i o funcționare de lungă durată și fiabilă,

• instalarea și utilizarea rezervorului tampon care nu respectă acest manual este interzisă - riscă defectarea și provoacă pierderea garanției,
• În toate lucrările legate de instalare, servisare sau întreținere, trebuie respectate regulile de securitate și sănătate în muncă, protecția împotriva exploziilor, protecția împotriva incendiilor și protecția mediului, în conformitate cu cerințele și reglementările în vigoare în țara respectivă.
• echipamentul nu trebuie instalat în camere în care temperatura ambientală poate scădea sub 0°C,
• instalarea și punerea în funcțiune a rezervorului tampon și realizarea instalațiilor conexe trebuie să fie încredințate unei companii de servicii specializate,
• apa de încălzire ar trebui să îndeplinească cerințele standardului PN-C-04607:1991,
• nu trebuie să depășiți temperatura nominală de 80°C! în rezervoarele (400 și 500l). În rezervoarele (200; 300l; 800l; 1000l) nu trebuie să depășiți temperatura nominală de 95°C.

Descrierea dispozitivului

Rezervoarele tampon SV și SVW sunt dispositive proiectate pentru stocarea apei de încălzire (și/sau răcire pentru 200; 300 litri) în colaborare cu cazane de încălzire și pompe de căldură. În plus, ele funcționează ca distribuitor (cuplaj), separator hidraulic și circuit de încălzire din camera cazanelor. Rezervorul SVW are o serpentină încorporată pentru conectarea altor surse de căldură. Rezervorul tampon este fabricat din tablă de oțel negru, brut la interior și protejat la exterior cu vopsea anticorozivă. Rezervoarele SV și SVW au izolație termică realizată în funcție de capacitate din: 200, 300 litri - spumă PUR; 400, 500 litri - polistiren; 800-1000 litri - fibră de poliester. Numărul mare de racorduri permite diverse opțiuni de conectare.

Presiunea maximă de lucru a rezervorului:

- 0,3MPa - capacități de 200-1000 litri,

Presiunea maximă de lucru în serpentină:

- 1MPa - capacități de 200-1000 litri,

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

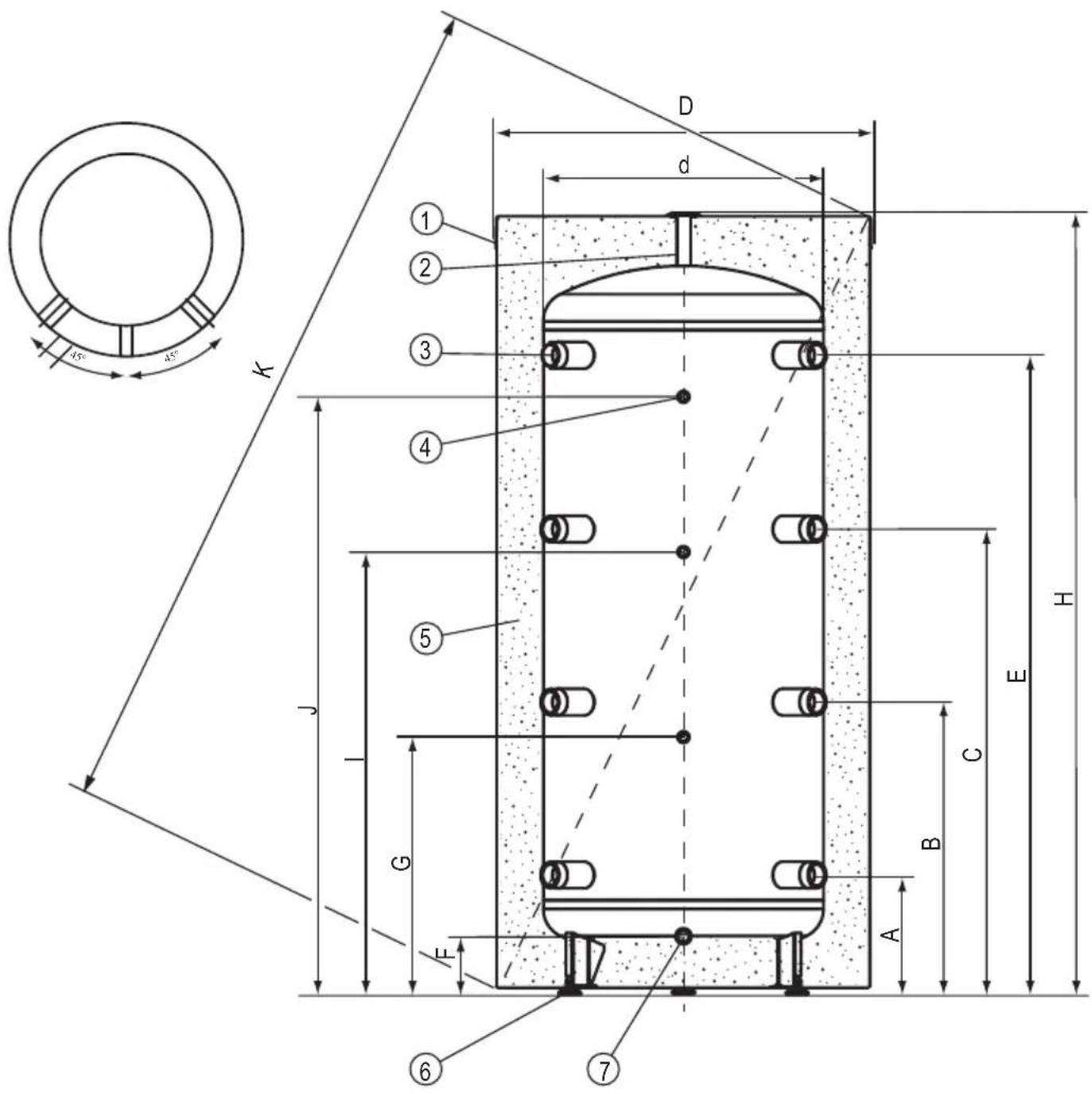

Constructia rezervorului tampon SV (200l, 300l)

[1] - capac superior
[2] - conexiunea de aerisire (1/2")
[3] - conexiune de tub (6/4")
[4] - conexiunea senzorului de temperatură (1/2")
[5] - Izolație termică
[6] - picioare
[7] - conexiune de drenare (1/2")

45° 45° D d 1 2 3 4 K J G E 6 7 8 H C B A E d k

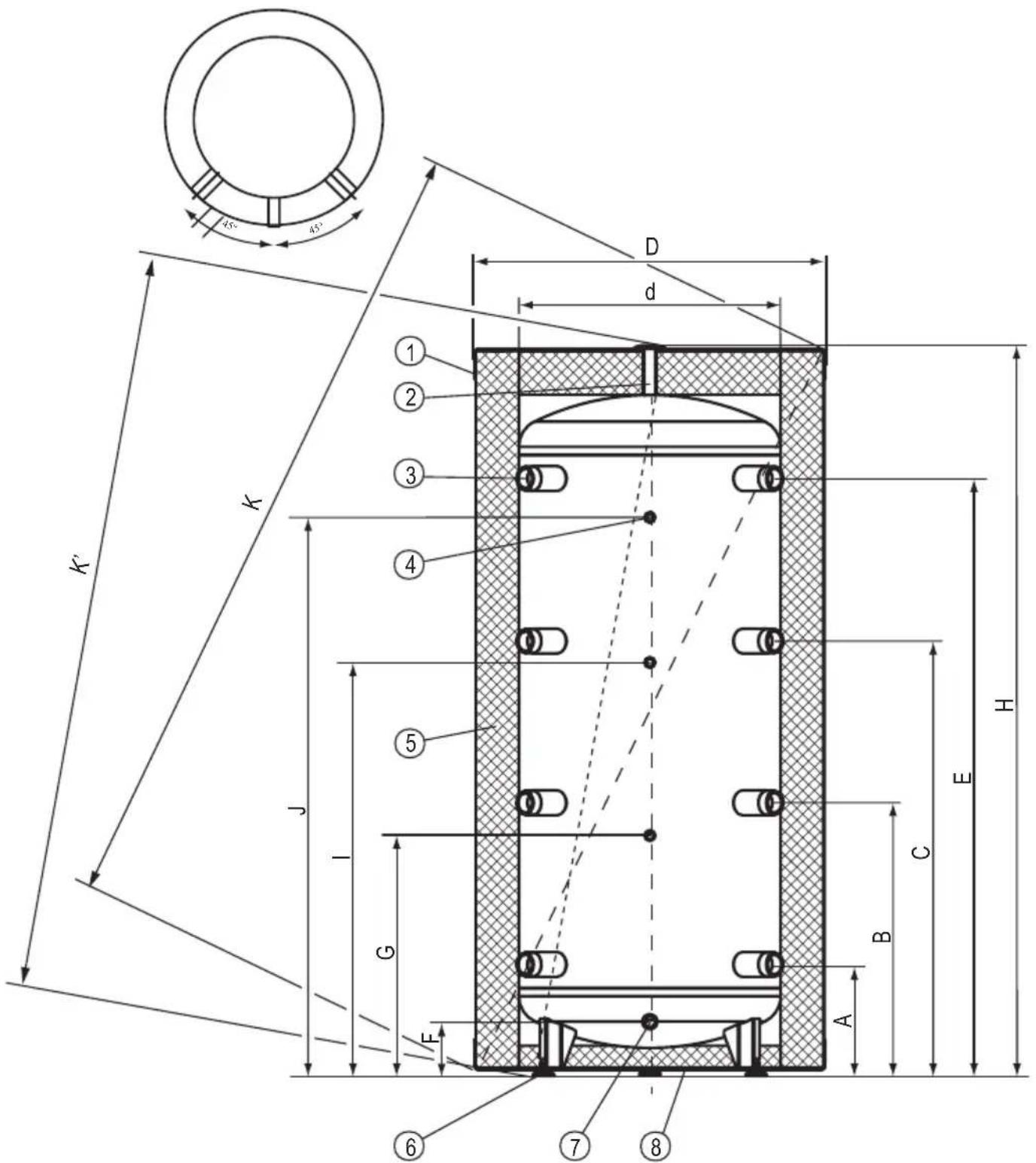

Constructia rezervorului tampon SV (400l; 500l; 800l; 1000l)

[1] - capac superior
[2] - conexiunea de aerisire (1/2")
[3] - conexiune de tub (6/4")
[4] - conexiunea senzorului de temperatură (1/2")
[5] - Izolație termică
[6] - picioare
[7] - conexiune de drenare (1/2")
[8] - capac inferior

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Constructia rezervorului tampon cu serpentină SVW (200l, 300l)

[1] - capac superior
[2] - conexiunea de aerisire (1/2")
[3] - conexiune de tub (6/4")
[4] - conexiunea senzorului de temperatură (1/2")
[5] - Izolație termică
[6] - picioare
[7] - conexiune de drenare (1/2")
[8] - conexiunea serpentinei 1"

1 2 3 4 5 6 7 8 9 D d J I N G L E A B C H 45° 45°

Constructia rezervorului tampon cu serpentină SVW (400l, 500l; 800l; 1000l)

[1] - capac superior
[2] - conexiunea de aerisire (1/2")
[3] - conexiune de tub (6/4")
[4] - conexiunea senzorului de temperatură (1/2")
[5] - Izolație termică
[6] - picioare
[7] - conexiune de drenare (1/2")
[8] - conexiunea serpentinei 1"
[9] - Icapac inferior

Dimensiuni

Model		SV200.1	SVW200.1	SV300.2	SVW300.2	SV400.1	SVW400.1	SV500.1	SVW500.1	SV800.1	SVW800.1	SV1000.1	SVW1000.1
D	457 5	595 692		755 854 994		994
		50 600 650 7		90 790
H	1616	1596 1643 1		761 1911 224		41
A	266 2	49 256 261 2		294 294
B	618 6	11 626 656 7		718 828
C	970 9	73 996 1051		1142 1362
E	1322	1338 1368 1		446 1566 1895
F	125m	26 124 130 1		60 160
G	554 5	44 550 629 6		691 801
I	911 9	40 947 1064		1099 1379
J	1239	1249 1278 1		379 1539 1869
K		1700 174		40 1810 1975		2130 2430
K'		-		-		1675		1800		1915		2245
L		-	256	-	239	-	246	-	251	-	293	-	293
N		-	811	-	850	-	856	-	974	-	1182	-	1294

Instalare

• Rezervorul tampon se instalează numai în poziție verticală.
• Rezervorul tampon poate fi instalat în instalația de încălzire centrală:
• a unui sistem deschis, realizat conform normei PN-B-02413:1191,
• a unui sistem închis, realizat conform normei PN-B-02414:1999.
• Rezervorul trebuie instalat într-un loc și într-un mod în care o scurgere de urgență din rezervor sau din conexiuni nu va inunda încăperea.

Punere în funcțiune

Înainte de a porni rezervorul tampon, se verifică optic corectitudinea conexiunilor dispozitivului.

Verificați etanșeitatea conexiunilor. Verificați funcționarea supapei de siguranță (conform instructiunilor producătorului supapei).

Mod de procedare în caz de defectiuni sau neregularități

Neregularitate Instrucțiuni de urmat
Scurgeri de apă din rezervor	este necesar să închideți robinetele de închidere ale instalației de încălzire și să contactați serviciul de asistență
Creșterea excesivă a presiunii în rezervor

Dezafectare

Un produs utilizat nu poate fi tratat ca deșeu municipal. Eliminarea corespunzătoare a produsului utilizat previne potențialele impacturi negative asupra mediului care ar putea apărea în cazul unei gestionări necorespunzătoare a deșeurilor. Pentru informații mai detaliate despre reciclarea acestui produs, vă rugăm să contactați autoritatea locală municipală sau serviciile de gestionare a deșeurilor.

Reciclare și eliminare deșeuri

Eliminarea produsului și a echipamentului:

Produsul și echipamentul nu trebuie eliminați împreună cu deșeurile menajere.

Asigurați-vă că produsul și toate echipamentele sunt eliminate corect.

Toate reglementările relevante trebuie respectate.

Rezervor tampon			SV200.1	SVW200.1	SV300.2	SVW300.2	SV400.1	SVW400.1	SV500.1	SVW500.1	SV800.1	SVW800.1	SV1000.1	SVW1000.1
Capacitate nominală I 200 300 400 500 800 1000
Pierderi în așteptare W 53 65 87 78 120 121 127 128
Capacitate de stocare I 220 219 324 322 399 396 493 490 795 790 942 936
Presiune nomi-nală	rezervor	MPa	0,3
	bobina		-1-	1-1-	1-1-	1
Temperatura nominală		°C	95				80				95
Suprafața serpentinei		m^2	-	0,75	-	1,5	-	1,7	-	2,25	-	3	-	3,5
Capacitatea serpentinei		dm^3	-	4,5	-	9,1	-	10	-	13,7	-	22,4	-	25,2
Puterea serpentinei kW -				22*	-	45*	-	50*	-	65*	-	90*	-	105*
				7**		14**		16**		21**	-	28*	-	32**
Greutate (fără apă)		kg	53	69	56	85	86	118	96	131	128	170	150	196

*80/10/45°C } temperatura apei de încălzire / temperatura apei de alimentare / temperatura apei din rezervor; debitul apei de **55/10/45°C } încălzire 2,5 m³/h..
