Tipo de producto	Tanque de inercia para calefacción
Marca	Kospel
Modelo	SV-500 (SV500.1)
Capacidad nominal	500 litros
Presión máxima del tanque	0,6 MPa (6 bar)
Temperatura nominal	80°C
Aislamiento térmico	Poliestireno
Peso en seco	96 kg
Pérdidas en reposo	121 W
Campo de aplicación	Almacenamiento de agua de calefacción con calderas y bombas de calor
Funciones principales	Colector, separador hidráulico, circuito de calefacción
Instalación	Vertical, circuito abierto o cerrado
Material	Chapa de acero negro, pintura anticorrosiva exterior
Mantenimiento y limpieza	Verificación visual, estanqueidad de las conexiones, funcionamiento de la válvula de seguridad
Seguridad	No superar 80°C, no instalar en una habitación donde la temperatura pueda bajar de 0°C
Piezas de repuesto y reparabilidad	Contactar al servicio postventa en caso de fuga o anomalía
Información general	Manual de instrucciones disponible en varios idiomas en notice-facile.com

Preguntas frecuentes - SV-500 KOSPEL

¿Cuál es el volumen nominal del tanque de inercia SV-500?

El volumen nominal es de 500 litros.

¿Cuál es la presión máxima de funcionamiento del tanque?

La presión máxima del tanque es de 0,6 MPa (6 bar).

¿Qué temperatura máxima puedo usar con este tanque?

La temperatura máxima del agua de calefacción es de 80°C para los modelos de 400 y 500 litros.

¿Qué tipo de aislamiento térmico se utiliza?

El aislamiento térmico es de poliestireno para las capacidades de 400 y 500 litros.

¿Puede instalarse este tanque en un local no calefaccionado?

No, está prohibido instalar el tanque en una habitación donde la temperatura pueda bajar de 0°C.

¿Cuál es el peso en vacío del SV-500?

El peso en seco es de aproximadamente 96 kg.

¿Requiere un mantenimiento especial?

Se recomienda verificar visualmente la estanqueidad de las conexiones y el buen funcionamiento de la válvula de seguridad regularmente.

¿Qué hacer en caso de fuga de agua?

Cierre las válvulas de cierre del sistema de calefacción central y contacte al servicio postventa.

¿Se puede usar este tanque con una bomba de calor?

Sí, el tanque de inercia está diseñado para funcionar en colaboración con calderas y bombas de calor.

¿Cómo debe colocarse el tanque durante la instalación?

El tanque debe instalarse en posición vertical.

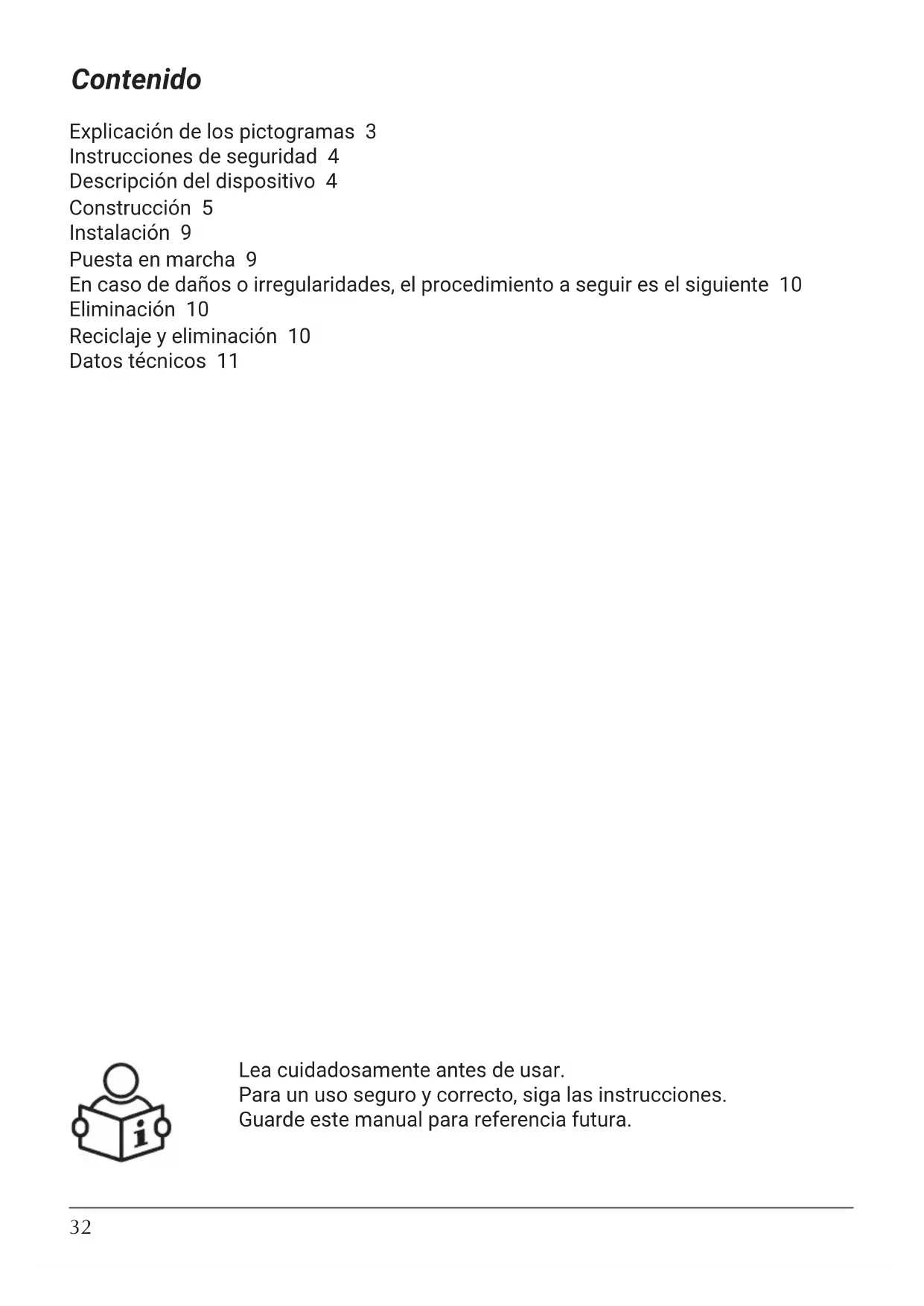

MANUAL DE USUARIO SV-500 KOSPEL

Manual de instalación y uso

Explicación de los pictogramas 3

Instrucciones de seguridad 4

Descripción del dispositivo 4

Construcción 5

Instalación 9

Puesta en marcha 9

En caso de daños o irregularidades, el procedimiento a seguir es el siguiente 10

Eliminación 10

Reciclaje y eliminación 10

Datos técnicos 11

Para un uso seguro y correcto, siga las instrucciones.

Guarde este manual para referencia futura.

Por favor siga cuidadosamente las indicaciones de seguridad para evitar el riesgo de lesiones y daños materiales.

Peligro

Este signo advierte de riesgo de lesiones.

Atención

Este signo advierte de posibles daños materiales y contaminación ambiental.

Sugerencia

El texto marcado con la palabra Sugerencia contiene información adicional.

Indicación de que el manual de instrucciones debe ser tenido en cuenta durante el manejo del aparato o el control cerca del lugar donde se encuentra el símbolo.

Reglamentos aplicables

• Reglamentos nacionales de instalación
• Reglamentos de seguridad e higiene laboral
• Leyes de protección ambiental
• Reglamentos de las asociaciones de seguros profesionales

• Las actuales regulaciones de seguridad nacionales

• Familiarizarse con el contenido de este manual permitirá una instalación y operación correctas del equipo, asegurando su funcionamiento prolongado y fiable.

• La instalación y uso del tanque de almacenamiento intermedio de manera contraria a las instrucciones de este manual está prohibido - conlleva el riesgo de fallas y resulta en la pérdida de la garantía.
• Durante todos los trabajos relacionados con la instalación, servicio o mantenimiento del equipo, se deben seguir las normas de seguridad y salud en el trabajo, protección contra explosiones, protección contra incendios y protección ambiental de acuerdo con los requisitos y regulaciones aplicables en el país.
• No se debe instalar el equipo en lugares donde la temperatura ambiente pueda caer por debajo de 0°C.
• La instalación y puesta en marcha del tanque de almacenamiento intermedio y la realización de las instalaciones asociadas deben ser confiadas a un servicio especializado.
• El agua de calefacción debe cumplir con los requisitos de la norma PN-C-04607:1991.
• ¡No se debe exceder la temperatura nominal de 80°C! en tanques de 400l; 500l. En tanques (200l; 300l; 800l; 1000l) no se debe exceder la temperatura nominal de 95°C.

Descripción del dispositivo

Los tanques de almacenamiento SV y SVW están diseñados para almacenar agua de calefacción (y/o frío para 200; 300 litros) en colaboración con calderas de calefacción y bombas de calor. Además, funcionan como un distribuidor (acoplamiento), separador hidráulico y circuito de calefacción desde la sala de calderas. El tanque SVW tiene una serpentina incorporada para conectar otras fuentes de calor. El tanque de almacenamiento está hecho de chapa de acero negro, en su interior en estado crudo y protegido en el exterior con pintura anticorrosiva. Los tanques SV y SVW tienen aislamiento térmico hecho dependiendo de la capacidad de: 200, 300 litros - espuma PUR; 400, 500 litros - poliestireno; 800-1000 litros de fibra de poliéster. La gran cantidad de conexiones permite varias opciones de conexión.

La máxima presión de trabajo del tanque:

• 0,3MPa - capacidades de 200-1000 litros,
  La máxima presión de trabajo en la serpentín:
• 1MPa - capacidades de 200-1000 litros.

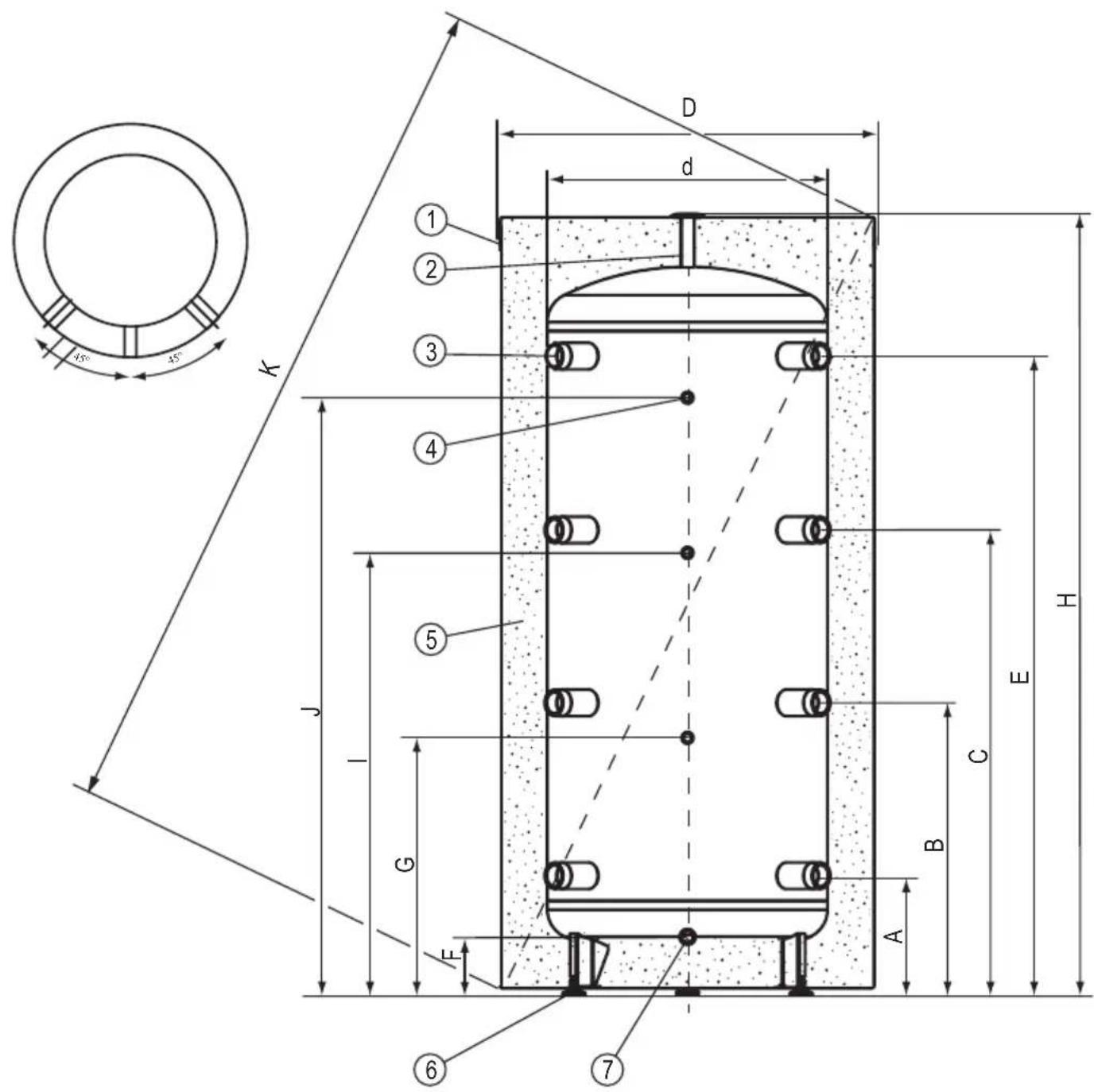

La construcción del tanque de almacenamiento intermedio SV (200l, 300l) incluye:

[1] - Tapa superior
[2] - Conexión del purgador de aire (1/2")
[3] - Conexión de entrada/salida (6/4")
[4] - Conexión para el sensor de temperatura (1/2")
[5] - Aislamiento térmico
[6] - Pies de soporte
[7] - Conexión de drenaje (1/2")

45° 45° D d 1 2 3 4 5 J G E H C B A 6 7 8 K' K

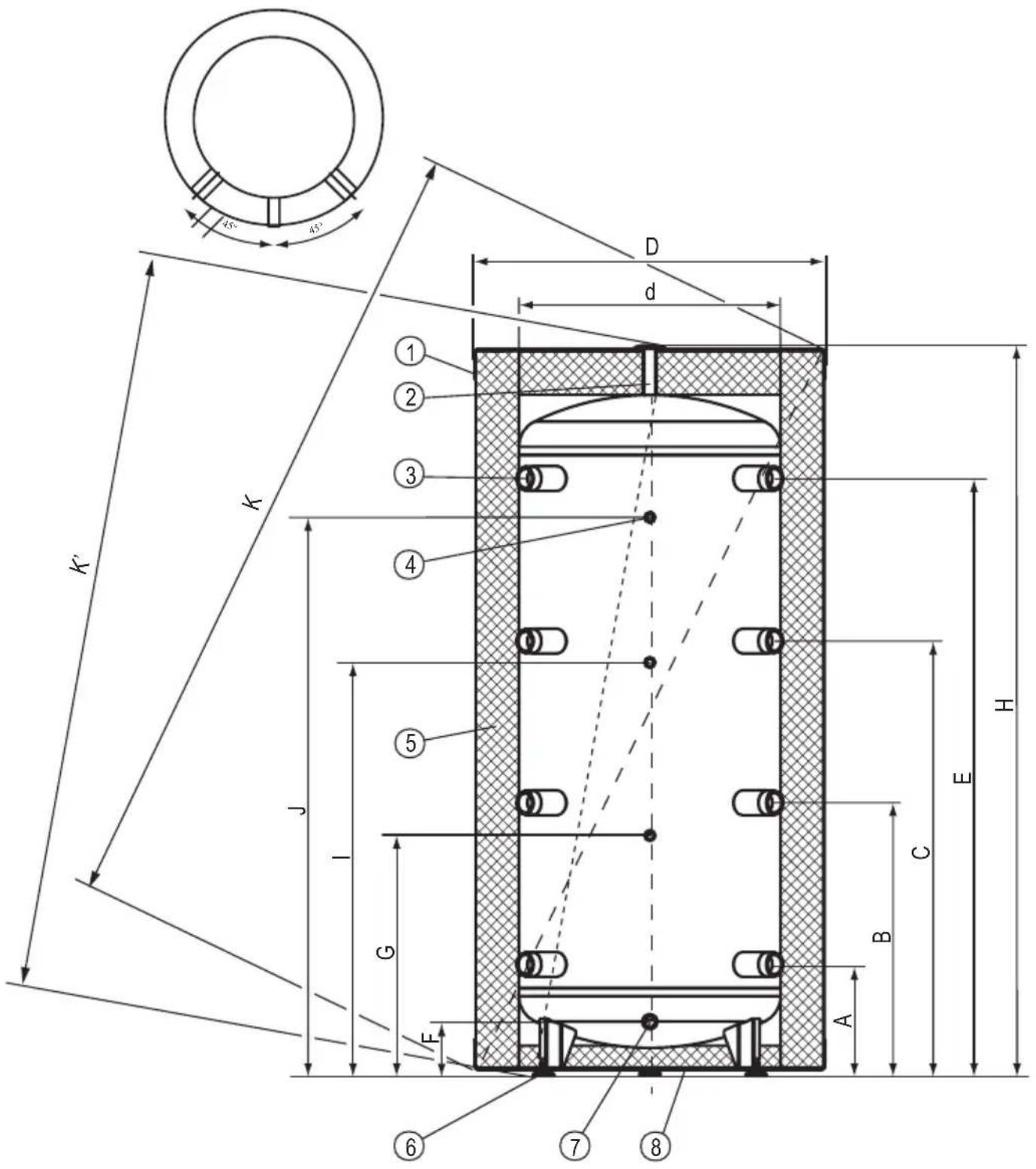

Construcción del tanque de almacenamiento intermedio SV (400l; 500l; 800l; 1000l):

[1] - Tapa superior

[2] - Conexión del purgador de aire (1/2")

[3] - Conexión de entrada/salida (6/4")

[4] - Conexión para el sensor de temperatura (1/2")

[5] - Aislamiento térmico

[6] - Pies de soporte

[7] - Conexión de drenaje (1/2")

[8] - Tapa inferior

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

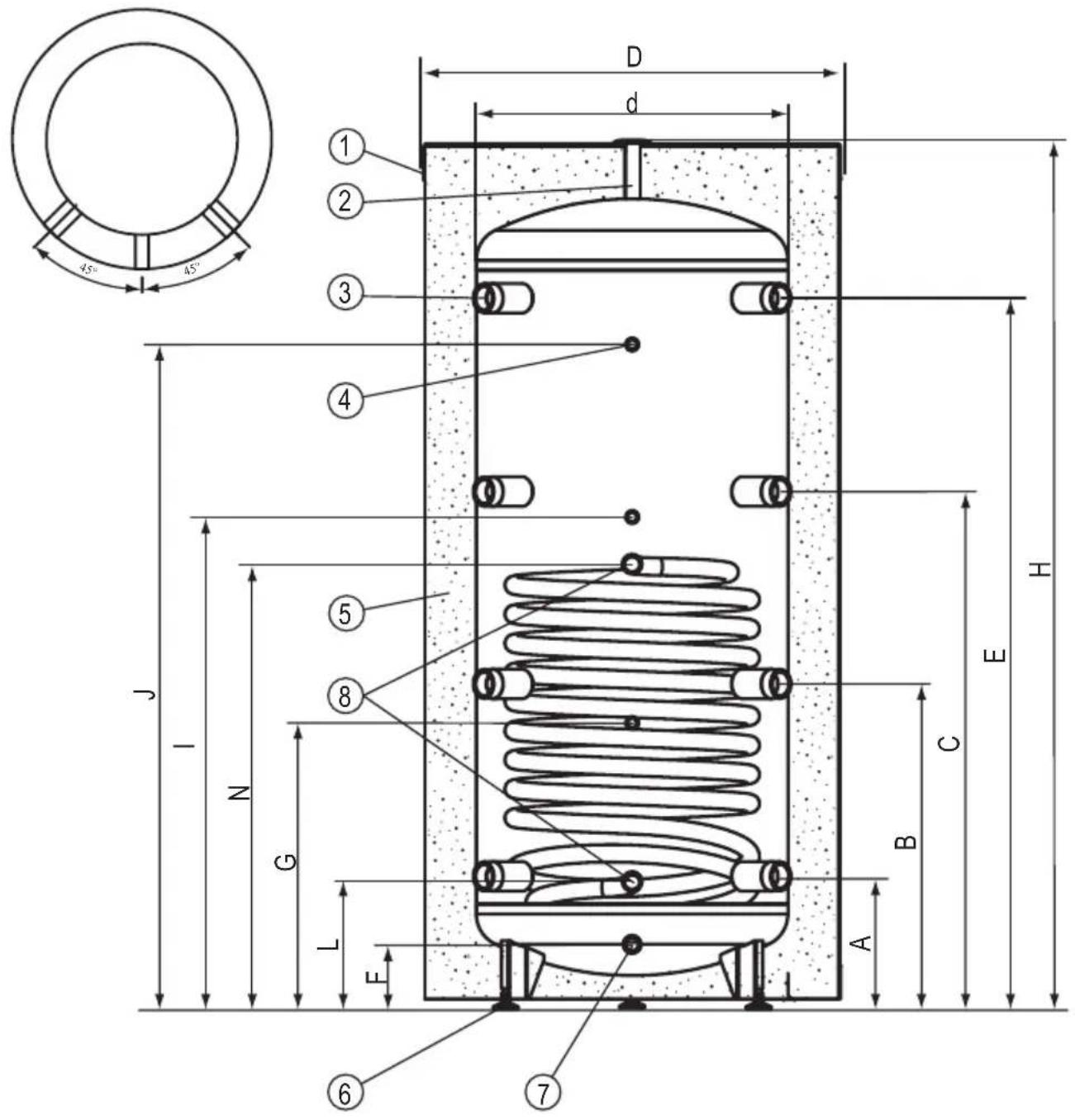

Construcción del tanque de almacenamiento intermedio con serpentín SVW (200l, 300l):

[1] - Tapa superior
[2] - Conexión del purgador de aire (1/2")
[3] - Conexión de entrada/salida (6/4")
[4] - Conexión para el sensor de temperatura (1/2")
[5] - Aislamiento térmico
[6] - Pies de soporte
[7] - Conexión de drenaje (1/2")
[8] - Conexión de entrada/salida del serpentín 1"

1 2 3 4 5 6 7 8 9 D d J I N G L E A B C H 45° 45°

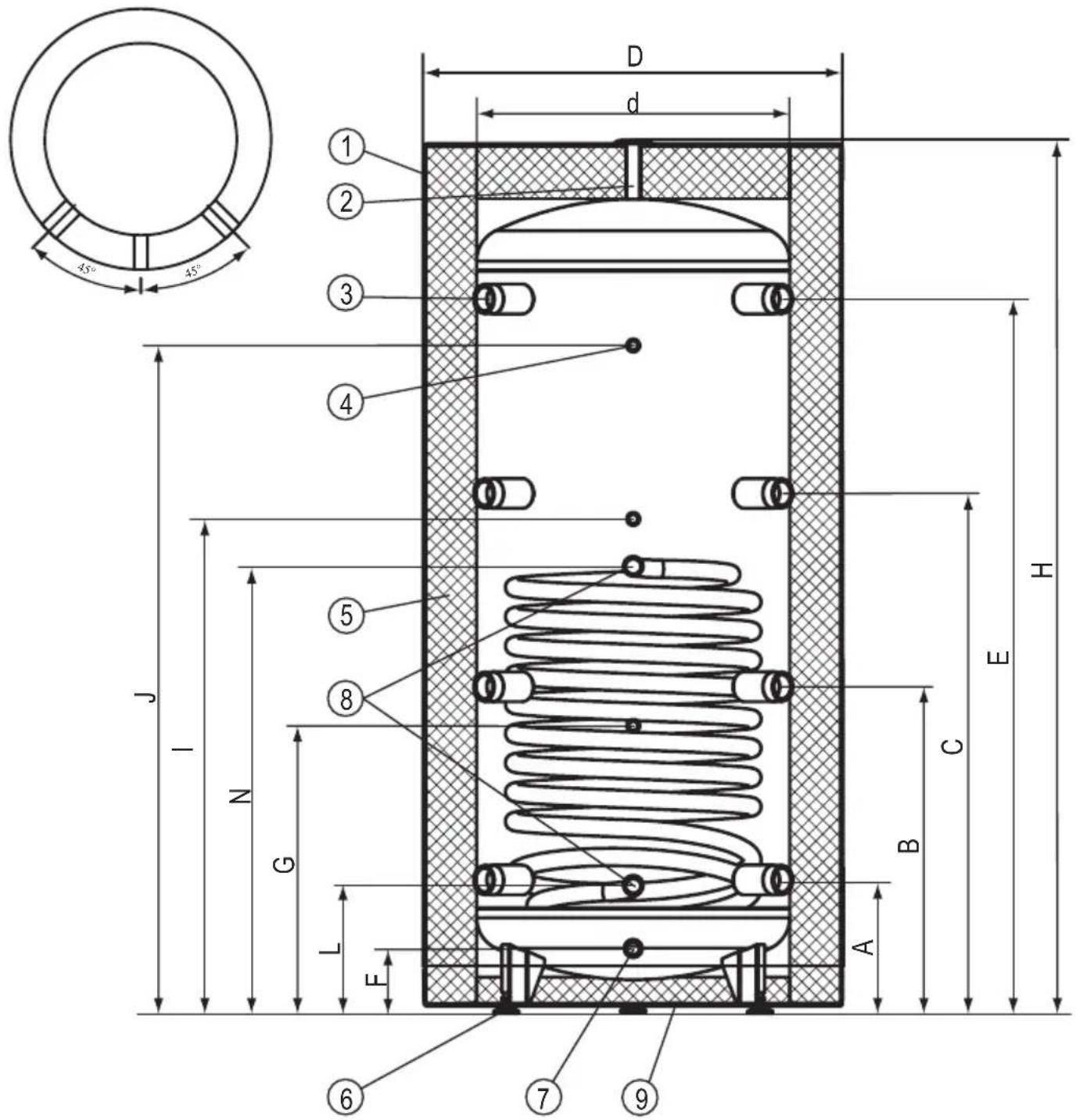

Construcción del tanque de almacenamiento intermedio con serpentín SVW (400l; 500l; 800l; 1000l)

[1] - Tapa superior
[2] - Conexión del purgador de aire (1/2")
[3] - Conexión de entrada/salida (6/4")
[4] - Conexión para el sensor de temperatura (1/2")
[5] - Aislamiento térmico
[6] - Pies de soporte
[7] - Conexión de drenaje (1/2")
[8] - Conexión de entrada/salida del serpentín 1"
[9] - Tapa inferior

Dimensiones

Modello		SV200.1	SVW200.1	SV300.2	SVW300.2	SV400.1	SVW400.1	SV500.1	SVW500.1	SV800.1	SVW800.1	SV1000.1	SVW1000.1
D	457 5	595 692		755 854 994		994
d		50 600 650 7		90 790
H		1596 1643 1		761 1911 224		41
A		49 256 261 2		294 294
B		11 626 656 7		718 828
C		73 996 1051		1142 1362
E		1338 1368 1		446 1566 1895
F		26 124 130 1		60 160
G		44 550 629 6		91 801
I		911 940		947 1064 1099 1379
J		1249 1278 1		379 1539 1869
K		1700 1740 1810 1975 2130 2430
K'		-		-		1675		1800		1915		2245
L		-	256	-	239	-	246	-	251	-	293	-	293
N		-	811	-	850	-	856	-	974	-	1182	-	1294

Instalación

• El tanque de almacenamiento intermedio se debe montar exclusivamente en posición vertical.
• El tanque de almacenamiento intermedio puede ser instalado en la instalación de calefacción central:
• de un sistema abierto, realizado de acuerdo con la norma PN-B-02413:1191,
• de un sistema cerrado, realizado de acuerdo con la norma PN-B-02414:1999.
• El tanque debe ser montado en tal lugar y de tal manera que una fuga de emergencia del tanque o de las conexiones no cause inundación del espacio.

Puesta en marcha

Antes de poner en marcha el tanque de almacenamiento intermedio, es necesario verificar visualmente la correcta conexión del dispositivo.

Comprobar la estanqueidad de las conexiones. Verificar el funcionamiento de la válvula de seguridad (de acuerdo con las instrucciones del fabricante de la válvula).

En caso de daños o irregularidades, el procedimiento a seguir es el siguiente

Irregularidad Instrucciones de actuación
Fuga de agua del tanque	se deben cerrar las válvulas de corte de la instalación de calefacción y contactar con el servicio técnico
Aumento excesivo de la presión en el tanque

Eliminación

Un producto desechado no debe ser tratado como residuo municipal. La correcta eliminación de un producto desechado previene potenciales impactos negativos en el medio ambiente que podrían surgir de una disposición inadecuada de los residuos. Para obtener información más detallada sobre el reciclaje de este producto, debe contactar a la administración municipal local o los servicios de gestión de residuos.

Reciclaje y eliminación

Eliminación de productos y equipos:

Los productos y equipos no deben desecharse junto con los residuos domésticos. Debe asegurarse de que el producto y todo el equipo se eliminen de manera adecuada. Todas las regulaciones aplicables deben ser cumplidas.

Tanque de agua caliente			SV200.1	SVW200.1	SV300.2	SVW300.2	SV400.1	SVW400.1	SV500.1	SVW500.1	SV800.1	SVW800.1	SV1000.1	SVW1000.1
Capacidad Nominal		I	200 300		400 500 800		1000
Pérdidas de Estancamiento		W	53 65 87		78 120 121		127 128
Volumen de Almacenamiento		I	220 2	19 324	322 3	99 396	493 4	90 795	790 94	42 936
Presión nominal	Tanque	MPa	0,3
	Serpentín		-1	-1 -1	-1 -1 -1
Temperatura nominal, °C 95 80 95
Superficie del serpentín, m		^2	-	0,75	-	1,5	-	1,7	-	2,25	-	3	-	3,5
Capacidad del serpentín,		dm ^3	-	4,5	-	9,1	-	10	-	13,7	-	22,4	-	25,2
Potencia del serpentín		kW	-	22*	-	45*	-	50*	-	65*	-	90*	-	105*
				7**		14**		16**		21**	-	28*	-	32**
Masa (sin agua)		kg	53	69	56	85	86	118	96	131	128	170	150	196

*80/10/45°C } temperatura del agua de calefacción / temperatura del agua de alimentación / temperatura del agua en el tanque;
**55/10/45°C } flujo del agua de calefacción 2,5 m³/h.
