Technische specificaties	Fuxtec FXTP11100 waterpomp, vermogen van 1100 W, maximale doorstroming van 4000 L/u, maximale druk van 4 bar.
Gebruik	Ideaal voor het besproeien van tuinen, het afvoeren van afvalwater en het vullen van reservoirs.
Onderhoud en reparatie	Controleer regelmatig het inlaatfilter, reinig vuil en zorg ervoor dat er geen lekken zijn.
Veiligheid	Alleen gebruiken onder droge omstandigheden, dompel de pomp niet onder, volg de elektrische veiligheidsvoorschriften.
Algemene informatie	Gewicht van 8 kg, compacte afmetingen voor gemakkelijke opslag, 2 jaar garantie.

Veelgestelde vragen - FXTP11100 Fuxtec

Hoe start ik de Fuxtec FXTP11100 pomp?

Om de pomp te starten, sluit u deze aan op een stopcontact, zorg ervoor dat de waterkraan open is en druk vervolgens op de aan/uit-knop.

Wat te doen als de pomp niet aangaat?

Controleer of de pomp correct is aangesloten, of de stroomonderbreker niet is gesprongen en of de zekering niet is doorgebrand. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe maak ik het filter van de pomp schoon?

Om het filter schoon te maken, haalt u de pomp uit het stopcontact, verwijdert u het filterdeksel en spoelt u het af met schoon water om vuil te verwijderen. Zorg ervoor dat het volledig droog is voordat u het terugplaatst.

Maakt de pomp geluid tijdens het gebruik, is dat normaal?

Een licht geluid is normaal, maar als de pomp harde of ongebruikelijke geluiden maakt, kan dit op een probleem wijzen. Controleer de bewegende delen op schade of verstoppingen.

Wat is de maximale aanzuigdiepte van de pomp?

De maximale aanzuigdiepte van de Fuxtec FXTP11100 is ongeveer 8 meter.

Kan ik de pomp gebruiken voor andere vloeistoffen dan water?

Het wordt aanbevolen de pomp alleen voor schoon water te gebruiken. Het gebruik van corrosieve of viskeuze vloeistoffen kan de pomp beschadigen.

Hoe bewaar ik de pomp tijdens de winter?

Leeg de pomp volledig, maak de filters schoon en bewaar deze op een droge plaats uit de vorst voordat u hem opslaat.

Wat is de garantie op de Fuxtec FXTP11100 pomp?

De pomp heeft doorgaans een garantie van 2 jaar vanaf de aankoopdatum. Raadpleeg de handleiding voor meer details.

GEBRUIKSAANWIJZING FXTP11100 Fuxtec

1. Technische gegevens 64

2. Productbeschrijving 65

3. Beoogd gekruik en algemene veiligheidsinstructies 66

4. Symbolen 68
5. Verzorging en onderhoud van het apparatusat 69
6. Het apparatusat monteren en starten 69
7. Leveringsomvang Accessoires 69
8. Hulp bij storingen 70
9. EU-conformiteitsverklaring 72

SVENSK VERSION 73

ORIGINELE GEBRUIKSAANWIJZING

Uw neue toestel is ontwikkeld en ontworpen om te voldoen aan de hoge normen van FUXTEC, zoals bedieningsgemak en gebruiksveiligheid. Als u dit toestel op de juiste manier behandelt, zal het u jarenlang goede Diensten bewijzen.

WAARSCHUWING: Om het risico op letsel te beperken, moet de gebruiker deze handleiding lezen en begrijpen voordat het apparaat worden gebruikt.

FUXTEC GMBH KAPPSTRASSE 69, 71083 HERRENBERG-GULTSTEIN, DUISTLAND

We proberen once producten voortdurend te verbeteren. Technische gegevens en illustraties waarom onder voorbehoud!

1. Technische gegevens

i8	FX-RTP350	FX-TP1250	FX-TP1350	FX-TP1750	FX-TP11100	INOX
	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ
Power	350 watt	250 watt	350 watt	750 watt	1100 watt	1100 watt
IP	IPX8	IPX8	IPX8	IPX8	IPX8	IPX8
max pump volume/h	5200 l/u	6000 l/u	7500 l/u	12000 l/u	15000 l/u	15000 l/u
max pump height	11m	6m	6m	9,5m	11m	11m
max depth under surface	7m	7m	7m	7m	7m	7m
max ambient Temp.	<35°C	<35°C	<35°C	<35°C	<35°C	<35°C
max partial size	5mm	5mm	20 mm	30 mm	35 mm	35 mm
off on	400 mm	400 mm	400 mm	400 mm	470 mm	470 mm
	200 mm	200 mm	200 mm	200 mm	40 mm	40 mm
manual	130 mm	130 mm	130 mm	130 mm	130 mm	130 mm
length	10m	10m	10m	10m	10m	10m
kg	4,3kg	4,9kg	4,9kg	5,6kg	7,3kg	7,8kg

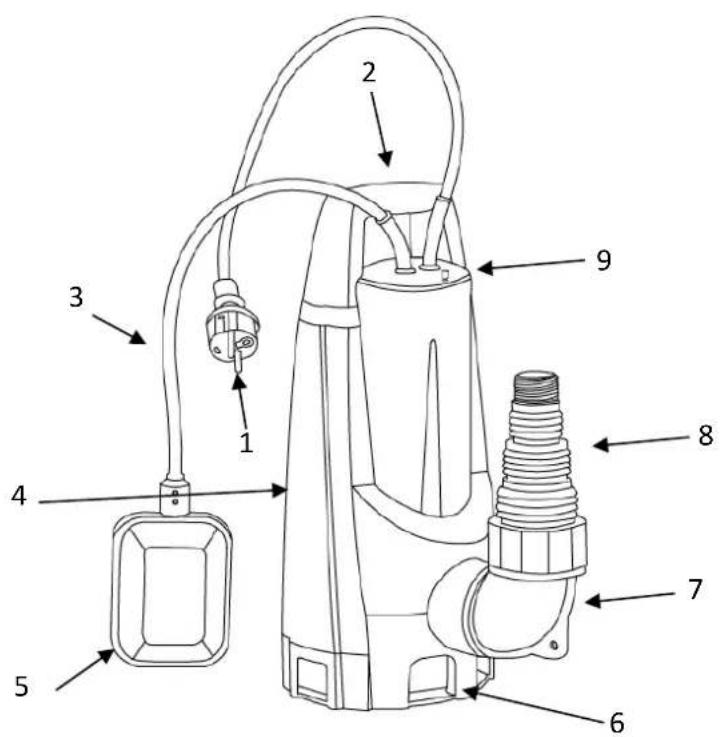

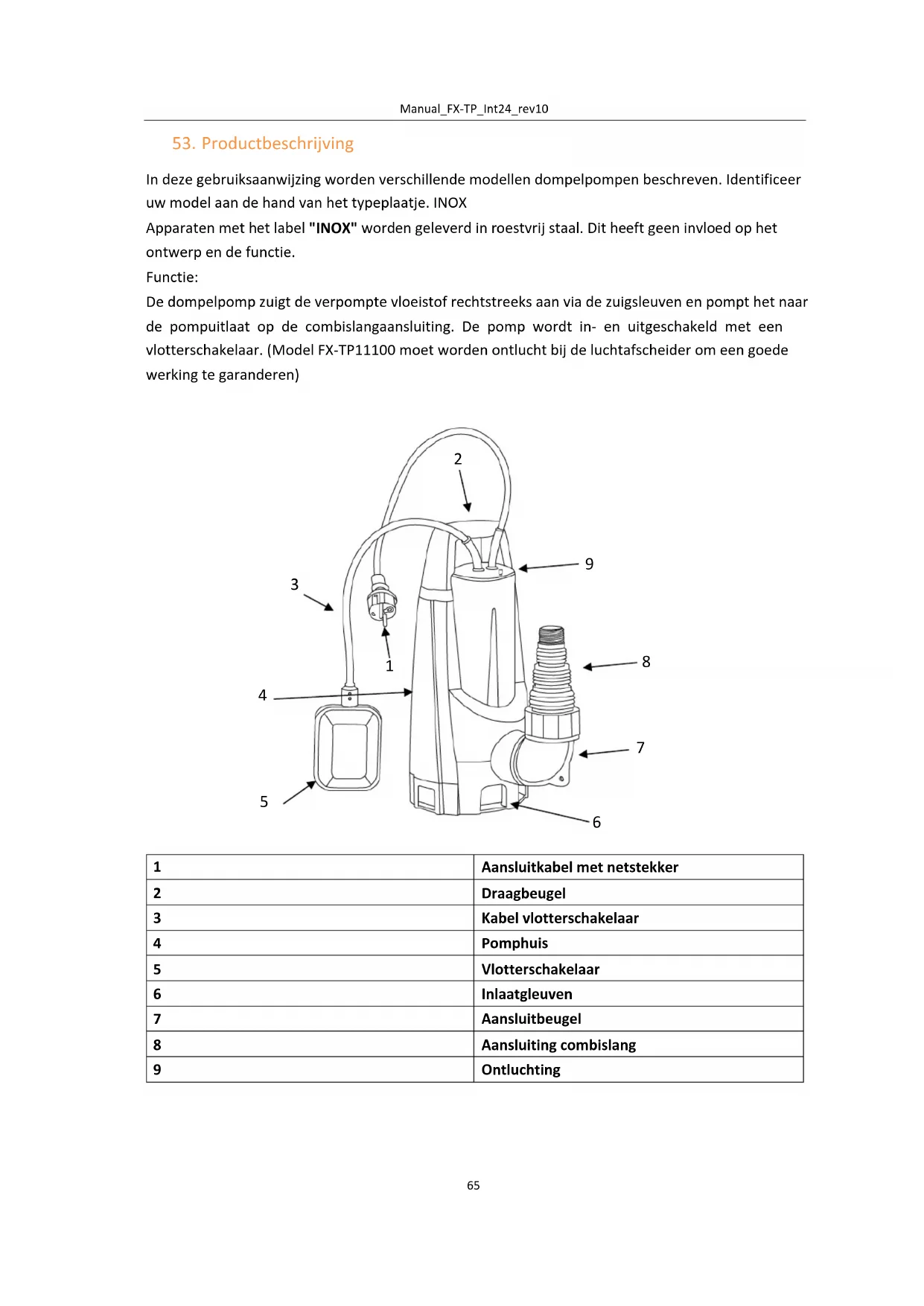

53. Productbeschrijving

In deze gebruiksaanwijzing worden verschillende modellen dompelpompen beschreiben. Identificeer uw model aan de hand van het typeplaatje. INOX

Apparaten met het label "INOX" worden geleverd in roestvrij staal. Dit heeft geen invloed op het ontwerp en de functie.

Functie:

De dompelpomp zuigt de verpompte vloeistof rechtstreeks aan via de zuigsleuven en pompjt het maar de pompuitlaat op de combislangaansluiting. De pomp worden in- en uitgeschakeld met een vlotterschakelaar. (Model FX-TP11100要去 worden ontlucht bij de luchtafscheider om een goede werkig te garanderen)

1	Aansluitkabel met netstekker
2	Draagbeugel
3	Kabel vlotterschakelaar
4	Pomphuis
5	Vlotterschakelaar
6	Inlaatgleuven
7	Aansluitbeugel
8	Aansluiting combislang
9	Ontluchting

54. Beoogd gebruik en algemene veiligheidsinstructies

De dompelpomp is bedoeld voor privilegegebruik in hous en tuin. Hij mag alleen worden gezruikt binnen de bedrijfslimieten die+zijn aangegeven in de technische geevens.

De dompelpomp is geschikt voor:

• Afvoer in geval van overstroming
• Rond enuit containers pompen
  Waterwinninguitputtenen schachten
• Drainage van afvoeren en putten.

De domelpomp is alleen geschikt voor het verpompen van de volgende vloeistoffen:

• Helder water, regenwater
• Gechloreerd water
• Proceswater
• Vuil water met max. 5% gesuspendeerde vaste stoffen en een deeltjesgroote van max. 30~mm diameter (met FX-TP11100 tot 35~mm ).

Mogelijk misbruik:

De dompelpomp mag Niet continu worden gebruikt. Hij mag Niet permanent worden ondergedompeld onder een waterdiepte van 3 meter. Hij is Niet geschikt om te pompen:

Drinkwater
Zout water
Voedsel
- Agressieve media zoals chemicalien
- Bijtende, ontvlambare, explosieve of gasvormige vloeistoffen
Vloeistoffen die warmer worden dan 35 graden Celsius
Zand of schurende vloeistoffen.

Veiligheidsinstructies:

• Kinderen en Personen die de gebruiksaanwijzing nicht kennen,ogens het apparaat nicht gebruiken.
• Pak het apparaat nooit op, vervoer het Niet en bevestig het Niet aan de aansluitkabel.
• Ongeoorloofde wijzigingen of aanpassingen aan het apparaat zijn verboden.
• Trek.altijd de stekker uit het stopcontact voordat u aan het apparaat gaat werken.
• Gebruik de pomp Niet zonder aardlekschakelaar.
• De pomp moet worden gevoed met 230V wisselstroom Zoals aangegeven op het typeplaatje.
• Gebruik het netsnoer Niet om de pomp te dragen of los te koppelen.
  Zorg ervoor dat de elektrische aansluitingen beschermd zijn gegen vocht.
• Laat de pomp Niet drooglopen. Gebruik de pomp nooit als de aanzuigslang geblokkeerd is.

• Het is ten strengste verboden om corrosieve,licht ontvlambare,agressieve of explosiveve vloeistoffen (zoals benzine, petroleum of nitroverdunner), zout water en voedingsmiddelen te verpompen.

• Gebruik de pomp Niet als de veiligheidsvoorzieningen beschadigd zijn. Deactiveer nooit veiligheidsinrichtingen.

• Gebruik geen pompen in omgevingen met explosiegevaar, bijvoorbeeld met ontvlambare vloeistoffen, gassen of stof.
• Houd kinderen en nicht-gekwalificeerde Personen uit de buurt van de pomp wanneen deze in gebruik is.
• Risico op letsel door heet water. Als de pomp langeijd draait verwijl de uitlaat gesloten is, kan het water in de pomp warm worden en kan er heet water UIT de uitlaat ontsnappen en letsel veroorzaken.
• Blijf alert, let op wat je doet en gebruik je gezonde verstand wanner je een pomp bedient.
• Onderhoud de pomp. Als de pomp beschadigd is, LAST DEZE DAN voor gebruik repareren door een specialist.
• Deze pomp is nicht bedoeld voor gebruik door Personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens, of met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructies hebben gekregen over het gebruik van de pomp van een persoon die verantwoordelijk is voor hun veiligheid.
• Houd kinderen onder toezicht en zorg ervoor dat ze Niet met de pomp of het netsnoer spelen. Houd kinderen uit de buurt van de pomp wanneer ze aan het werk zichn.

Elektrische veiligheid:

• De pomp mag nicht werken als er mensen in het zwembad of de tuinvijver zijn.
• De netspanning in huis moet overeenkomen met de netspanning die is opgegeven in de technische gevevens; gebruik geen andere netspanning.
• Het apparaat mag alleen worden gezruikt op een elektrische installmentie conform DIN/VDE0100, deel 737, 738 en 702. Ter beveiliging moet een 10 A stroomonderbreker en een aardlekschakelaar met een nominale aardlektroom van 10/30mA worden geinstalleerd.
• Gebruik alleen verlangkabels die bedoeld zijn voor gebruik buitenshuis - minimale doorsnede 1,5 ~mm^2 . Rol kabelhaspels algtd volledig af.
• Beschadigde ofbroze verlengkabelsmogeniet wordengebruikt.
• Controller de toestand van uw verlangkabel voor elk gebruik.
• De stekker van de pompkabel要去 overeenkomen met het stopcontact. Pas de stekker op geen enkele manier aan. Gebruik geen verloopstekkers. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd fysiek contact met geaarde oppervlakken.
• De pomp is uitgerust met een compatibel stopcontact. De stroombron in uw land要去 voldoen aan de internationale voorschriften.
• Als het netsnoer beschadigd is,要去 het worden verrangen door de fabrikant,zijn klantenservicecentrum of gelijk gekwalificeerde Personen om gevaren te voorkomen.

55. Symbolen

De pomp mag nicht worden weggegooid bij het normale huishoudelijkke afval, maar moet worden weggegooid volgens deplaatselijkke milieuvoorschriften.

Voldoen aan de veiligheidsvoorschriften die van toepassing zich op de EU-markt

Lees voor gebruik de gebruiksaanwijzing.

56. Verzorging en onderhoud van het apparatusat

LET OP: Haal de stekker uit het stopcontact voordat u onderhoud of reparativesuitvoert!

• Bij eenijdelijkke installmentie要去 het apparaat na elk gebruik worden afgespoeld met schoon water.
• In het geval van een permanente installmentie moet het startmechanisme om de 3 maanden worden gecontroleerd om er zeker van teল het goed werkt.
• Verwijder regelmatig al het vuil dat zich in de vrij kan ophopen.
  Stel de pompen nicht bloot aan vorst.
• Vermijd drooglopen van de pomp.
• Beschadig de kabel nicht. Gebruik de kabel nooit om de pomp te dragen, eraan te trekken of los te koppelen.
• Reinig de pomp regelmatig als aangezogen vloeistof bezinksel veroorzaakt.
• Vermijd schokken en LAST de pomp nicht vallen.

57. Het apparaat monteren en starten

Controleer dit voordat u het apparaat start:

De pompen zijn ontworpen om alleen helder water of water met keine deeltjes aan te zuigen. De pomp moet geinstalleerd worden op een vlakke en horizontale ondergrond. De pomp is nicht geschikt voor professioneel/commercieel gebruik.

Monteren en starten:

1. Sluit een afvoerleiding aan met een diameter die ten minste gelijk is aan de diameter van de pompuiitlaat
2. Dompel de pomp onder in de aan te zuigen vloeistof onder een hoek van 45 graden (om de hoeveelheid lucht in het pomphuis te verminderen). Als de pomp op de vloer staat, zorg er dan voor dat hij op een vlakke en stabiele ondergrund staat.
3. Zorg ervoor dat niemand in de te verpompen vloeistof staat.
4. Steek de stekker van de pomp in het stopcontact.

58. Leveringsomvang Accessoires

Verbindingsstuk	1 stuk
Universele fitting	1 stuk
O-ring	2 stuks
Instructies	1 stuk

59. Hulp bij storingen

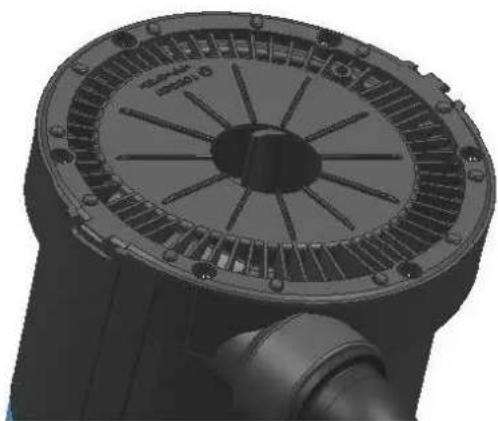

VORSICHT!

Steek geen vingers of andere voorwerpen in de opening wanner u het deksel verwijdert!

Storing	Controler	Maatregel
Motor start nicht en maakt geen geluid	Zit de stekker van de pomp in het stopcontact?	Controler je elektronica. Zorg ervoor dat de vlotter vrij kan bewegen.
Pomp levert nicht	Beweegt het transportwiel? Is het in goede staat? Is de pompinaat vrij? Is de afvoerleiding te smal? Is het hoofd te hoog gemonteerd?	Verhelp de oorzaak van de verstopping, verrang de waaier en reinig de pompinaat. Gebruik de pomp voor zover dat technisch möglich is.
De pomp stoot plotseling	Is er genoeg water om aan te zuigen? Heeft de pomp lang gedraaid zonder te stoppen? Weet je zeker dat de pompinaat Niet geblokkeerd is? Komt de netvoeding overeen met die op het typeplaatje? Is de vloeistof koeler dan 35 graden Celsius?	Haal de stekker van de pomp uit het stopcontact en LAST de pomp 20-30 minutes afkoelen. Reinig de pompinaat. Let op de temperatuur van de vloeistof. Gebruik een stroomaansluiting die overeenkomt met de technische gegevens van het apparatusat.
Debiet daalt	Is de pompinaat schoon? Is de waaier schoon? Is de afvoerleiding verstopt?	Maak de vuile zones schoon.
Lage doorstroming of lekkage	Is de pompinaat schoon? Is de waaier schoon? Is de afvoerleiding verstopt? Is de diameter van de afvoerpijp groot genoeg?	Reinig de aangetaste zones en controllerer indien nodig de terugslagklep. Een buis met een geschekte diameter aansluten.

60. EU-conformiteitsverklaring

Hierbij verklaren wij dat FUXTEC GMBH KAPPSTRAße 69, 71083 HERRENBERG, DUIITSLAND dat het apparaat dat hieronder worden beschreiben, op grond van+zijn ontwerp en constructie en in de versie die door ons op de markt worden gebracht

in de handel brengt, voldoet aan de fundamentele veiligheids- en gezondheidseisen van de EGrichtlijnen. Naam van het apparaat

Naam apparatus: Elektrische dompelpomp / vrijver Type apparatus: FX-TP1250 / FX-RTP350 /FX TP1350

FX-TP1750/FX-TP11100 + STAINLESS STEEL Merk: FUXTEC Opgenomen vermogen FX-TP1250: 250W

FX-RTP350: 350W FX-TP1350: 350W FX-TP1750: 750W FX-TP11100: 1100W CE-normen.

normen:

Relevant CE-normen:

Toegepaste normen:

2006/95/EG, 2004/108/EG, 2014/35/EU, 2002/95/EG

EN55014-1:2006+A1

EN55014-2:1997+A1+A2

EN60335-1:2002+A1+A11+A12+A2+A13+A14+A15

EN60335-2-41:2003+A1+A2

EN61000-3-2:2006+A1+A2

EN61000-3-3:2008

EN55014-1

EN55014-2

EN61000-3-2

EN61000-3-3

Handtekening / datum fabrikant: L. Zirkler, 18.72.2023 Naam en adres van de person die gemachtigd is om de technische documentatie in de Gemeenschap op te stellen Leonhard Zirkler FUXTEC GMBH - KAPPSTRAße 69, 71083 HERRENBERG, DUIISTLAND
