Caratteristiche tecniche	Pompa d'acqua Fuxtec FXTP11100, potenza di 1100 W, portata massima di 4000 L/h, pressione massima di 4 bar.
Utilizzo	Ideale per l\'irrigazione di giardini, il drenaggio delle acque reflue e il riempimento di serbatoi.
Manutenzione e riparazione	Controllare regolarmente il filtro di ingresso, pulire le impurità e assicurarsi che non ci siano perdite.
Sicurezza	Utilizzare solo in condizioni asciutte, non immergere la pompa, rispettare le istruzioni di sicurezza elettrica.
Informazioni generali	Peso di 8 kg, dimensioni compatte per una facile conservazione, garanzia di 2 anni.

Domande frequenti - FXTP11100 Fuxtec

Come si avvia la pompa Fuxtec FXTP11100?

Per avviare la pompa, collegarla a una presa elettrica, assicurarsi che il rubinetto dell\'acqua sia aperto, quindi premere il pulsante di accensione.

Cosa fare se la pompa non si accende?

Verificare che la pompa sia correttamente collegata, che l\'interruttore automatico non sia scattato e che il fusibile non sia bruciato. Se il problema persiste, contattare il servizio clienti.

Come si pulisce il filtro della pompa?

Per pulire il filtro, scollegare la pompa, rimuovere il coperchio del filtro e sciacquarlo con acqua pulita per rimuovere i detriti. Assicurarsi che sia completamente asciutto prima di rimontarlo.

La pompa fa rumore durante il funzionamento, è normale?

Un leggero rumore è normale, ma se la pompa emette rumori forti o insoliti, potrebbe indicare un problema. Controllare le parti mobili per eventuali danni o ostruzioni.

Qual è la profondità massima di aspirazione della pompa?

La profondità massima di aspirazione della Fuxtec FXTP11100 è di circa 8 metri.

Posso usare la pompa per liquidi diversi dall\'acqua?

Si consiglia di utilizzare la pompa solo per acqua pulita. L\'uso di liquidi corrosivi o viscosi può danneggiare la pompa.

Come si conserva la pompa durante l\'inverno?

Prima di conservare la pompa, svuotare tutta l\'acqua, pulire i filtri e riporla in un luogo asciutto e al riparo dal gelo.

Qual è la garanzia per la pompa Fuxtec FXTP11100?

La pompa è generalmente coperta da una garanzia di 2 anni dalla data di acquisto. Consultare il manuale per maggiori dettagli.

MANUALE UTENTE FXTP11100 Fuxtec

VERSIONE ITALIANA 32

1. Dati tecnici 34
2. Descrizione prodotto 35
3. Uso previsto e istruzioni generali di sicurezza 36
4. Simboli 38
5. Cura e manutenzione del dispositivo 38
6. Montaggio e avvio del dispositivo 38
7. Accessori compresi nella segna 39
8. Assistenza in caso di malfunzionamenti 39
9. Dichiarazione di conformità UE 41

VERSION ESPANOLA. 42

MANUALE DI ISTRUZIONI ORIGINALE

Pompa ad immersione elettrica

FX-TP1250 / FX-TP1350

FX-RTP350 / FX-TP1750

FX-TP11100 (INOX)

Il vosto nuovo dispositivo è stato sviluppato e progettato per soddisfare gli elevati standard FUXTEC, come lafacilityà d'uso e la sicurezza dell'utente. Se gestito in maniera corretta, quello dispositivo vi renderà un buon servizio per gli anni a venire.

AVVERTENZE: ATTENZIONE: Per ridurre il rischio di lesions, l'utente deve leggere e comprendere quello manuale prima di utilizzato l'apparecchio.

FUXTEC GMBH

KAPPSTRÄBE 69, 71083 HERRENBERG, GERMANIA

Ci impecniamo costamente a migliorare i nostri prodotti. Per questo motivo i dati tecnici e le illustrazioni possonoambiare!

1. Dati tecnici

i8	FX-RTP350	FX-TP1250	FX-TP1350	FX-TP1750	FX-TP11100	INOX
Power	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ
	350 Watt	250 Watt	350 Watt	750 Watt	1100 Watt	1100 Watt
IP	IPX8	IPX8	IPX8	IPX8	IPX8	IPX8
max pump volume/h	5200l/h	6000l/h	7500l/h	12000l/h	15000l/h	15000l/h
max pump height	11m	6m	6m	9,5m	11m	11m
max depth under surface	7m	7m	7m	7m	7m	7m
max ambient Temp.	<35°C	<35°C	<35°C	<35°C	<35°C	<35°C
max. partial size	5mm	5mm	20mm	30mm	35mm	35mm
off	400mm	400mm	400mm	400mm	470mm	470mm
	200mm	200mm	200mm	200mm	40mm	40mm
manual	130mm	130mm	130mm	130mm	130mm	130mm
length	10m	10m	10m	10m	10m	10m
kg	4,3kg	4,9kg	4,9kg	5,6kg	7,3kg	7,8kg

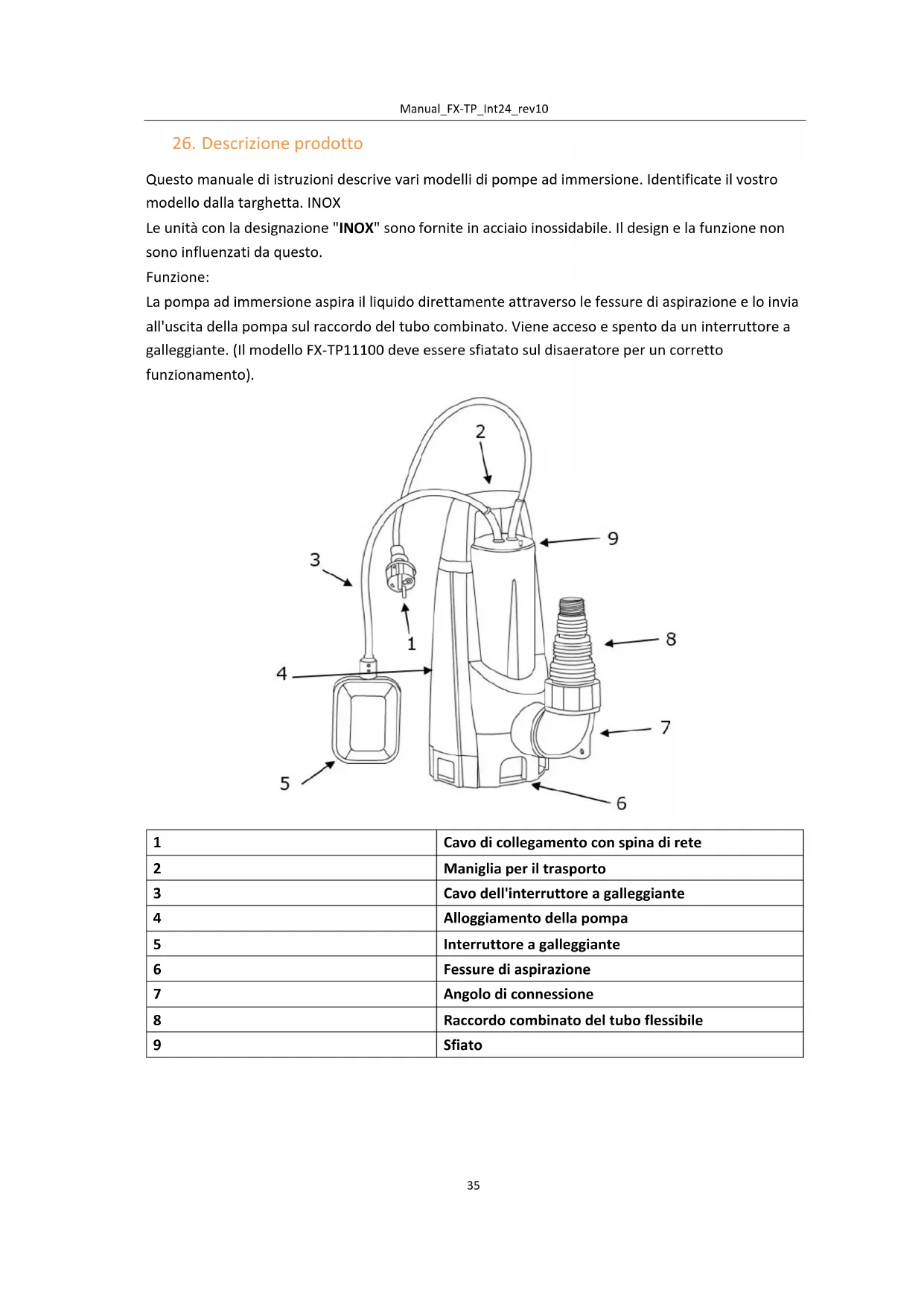

26. Descrizione prodotto

Questo manuale di istruzioni descrive vari modelli di pompè ad immersione. Identificate il vostro modello alla targhetto. INOX

Le unità con la designazione "INOX" sono fornite in acciaio inossidabile. Il design e la funzione non sono influenzati da questo.

Funzione:

La pompa ad immersione aspira il liquido direttamente attraverso le fessure di aspirazione e lo invia all'uscita della pompa sul raccordo del tubo combinato. Viene acceso e spento da un interrottore a galleggiante. (Il modello FX-TP11100 deve essere sfiatato sul disaeratore per un corretto funzionamento).

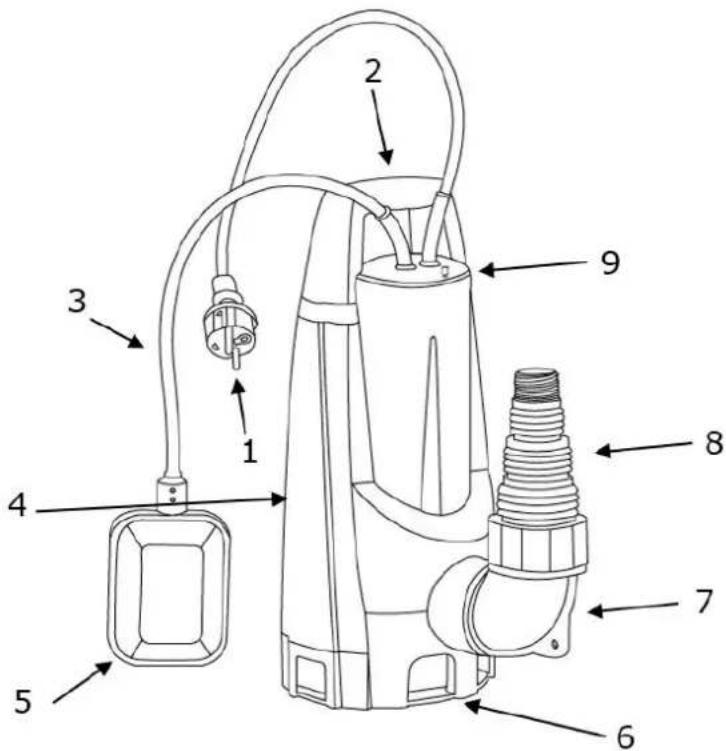

1	Cavo di collegamento con spina di rete
2	Maniglia per il trasporto
3	Cavo dell'interruttore a galleggiante
4	Alloggamenti della pompa
5	Interruttore a galleggiante
6	Fessure di aspirazione
7	Angolo di connessione
8	Raccordo combinato del tubo flessibile
9	Sfiato

27. Uso previsto e istruzioni generali di sicurezza

La pompa è destinata all'uso privato in casa e in giardino. Deve essere utilizzata esclusivamente nell'ambito dei limiti imposti in conformità ai dati tecnici.

La pompa è adatta a:

• Drenaggio in caso di inondazioni
• Pompaggio e traferimento dell'acqua dai serbatoi
• Estrazione di acqua da pozzi e pozzi
• Drenaggio di drenaggi e canali di scolo..

La pompa sommersa è adatta solo per il pompaggio dei seguenti liquidi:

• Acqua chiara, acqua piovana
• Acqua clorata
  acqua industriale
• Acqua sporca con max. 5% di solidi sospesi e una dimensione delle particelle di max. 30mm di diametro (con FX-TP11100 fino a 35mm).

Possible uso improprio:

La pompa sommersa non deve essere usata in funzionamento continuo. Non deve essere

permanente immerso al di sotto di una profundità d'acqua di 3 metri. Non è adatto al pompaggio:

• Acqua potabile
  acqua salata
• prodotti alimentari
• Mezzi aggressivi come i prodotti chimici
• Liquidi corrosivi, infiammabili, esplosivi o gassosi
• Liquidi che sono più caldi di 35 gradi Celsius.
• Liquidi contenti sabbia o abrasivi.

Istruzioni di sicurezza:

Non permettere l'uso dell'apparecchio a bambini o a personne che non conoscono le istruzioni per l'uso.
Non sollevare, trasportare o fissare mai l'unità per il cavo di collegamento.
Modifiche o cambiamenti non autorizzati al dispositovo sono proibiti.
- Scollegare sempre la spina di alimentazione prima di lavorare sull'unità.
- Non utilizzato la pompa perché un dispositivo di corrente residua.
- La pompa deve essere alimentata con corrente alternata a 230V come specificato sulla targhetto.
Non usare il cavo di alimentazione per trasportare la pompa o staccare la spina.
Assicuratevi che i collegamenti elettrici siano protetti dall'umidità.
- Evitare di far funzionare la pompa a secco. Non utilizzare mai la pompa se il tubo di aspirazione è intasato.
- É severamente vietato pompare liquidi corrosivi, altamente infiammabili, aggressivi o esplosivi (come benzina, kerosene o diluente nitro), acqua salata e cibo.

• Non utilizzato la pompa se i dispositivi di sicurezza sono danneggiati. Non disabilitare mai i dispositivi di sicurezza.
  Non far funzionare le pomp e in atmossere esplose, come liquidi infiammabili, gas o polvere.
• Tenere i bambini e le personne non qualificate lontano alla pompa quando è in uso.
• Rischio di lesioni da acqua calda. Se la pompa funzione a lungo quando l'uscita è chiusa, l'acqua nella pompa può essere riscaldata e l'acqua calda può uscire dall'uscita e causare lesioni.
• State attenti, guardate casa state facendo e usate il buon senso quando usate una pompa.
• Mantenere la pompà in buono stato. Se la pompà è danneggiata, farla riparare da un professionista prima dell'uso.
• Questa pompa non è destinata all'uso da parte di persona (compresi i bambini) con ridotte attività fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzioni sull'uso della pompa da una persona responsabile della loro sicurezza.
• É necessario tener e bambini sotto controllo e assicurarsi che non giochino con la pompa o il suo cavo di alimentazione. Tenere i bambini lontani alla pompa durante il lavoro.

Sicurezza elettrica:

Se ci sono persone nella piscina o nel laghetto del giardino, non azionare la pompa.
- La tensione di rete domestica deve corrispondere alle specifiche della tensione di rete nei dati tecnici, non utilizzare nessun'altra tensione di alimentazione.
- L'apparecchio può essere messo in funzione solo su apparecchiature elettriche conformi a DIN/VDE0100, parti 737, 738 e 702. Per la protezione dei fusibili deve essere installato un interruptore di circuito da 10 A e un interruptore di corrente residua con una corrente residua nominale di 10/30mA .
- Usare solo cavi di prolunga per uso esterno --Sezione minima 1,5mm^2 . Srotolare,.
sempre completeness i tamburi dei cavi.
Non si devono usare cavi di prolunga danneggiati o fragili.
- Controllate le condizioni della vostra prolunga prima di agli utilizzato.
- La spina del cavo della pompa deve corrispondere alla presa. Non modificare mai la spina in alcun modo. Non usare spine adattatrici. Le spine non modificate e le prese corrispondenti riducono il rischio di scosse elettriche.
- Evitare il contatto fisico con le superfici messe a terra.
- La pompa è dotata di un'uscita compatibile. La fonte di alimentazione del vostro paese deve essere conforme ai regolamenti internazionali.
- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di servizio o da persona similmente qualificate per evitare pericoli.

28. Simboli

La pompa non deve essere smaltita con i normali rifiuti domestici, ma deve essere smaltita secondo le norme ambientali locali.

Conformità alle norme di sicurezza in vigore sul mercato UE

Leggere le istruzioni per l'uso prima dell'uso.

29. Cura e manutenzione del dispositivo

ATTENZIONE: Scollegare la spina prima di qualsi as manutenzione o assistenza!

• In caso di installmente temporanea, l'unità deve essere risciacquata con acqua pulita dopo anni utilizzato.
• Nel caso di un'installazione permanente, controllare anni 3 mesi che il meccanismodi avviamento funzioni correttamente.
• Rimuovere regolarmente lo sporco che può accumularsi nel laghetto.
  Non esporre le pompé al gelo.
• Evitare il funzionamento a secco della pompa.
• Non danneggiare il cavo. Non usare mai il cavo per trasportare, tirare o scollegare la pompa.
• Pulire regolarmente la pompa se il liquido aspirato causa sedimenti.
• Evitare gli urti, non far cadere la pompa.

30. Montaggio e avvio del dispositivo

Controllare prima di avviare l'unità:

Le pompè sono progettate per aspirare solo acqua chiara o acqua con piccole particelle. La pompa deve essere installata su una superficie pianà e livellata. La pompà non è adatta all'uso professionale/commerciale.

Installazione e avvio:

1. Collegare un tubo di scarico con un diametro almeno uguate a quello dell'uscita della pompa.
2. Immergere la pompa nel liquido da aspirare, con un angolo di 45 gradi (per ridurre la quantità di aria intrappolata nel corso della pompa). Se la pompa è appoggiata sul pavimento, assicurarsi che sia su una superficie piana e stabile.
3. Assicurarsi che non ci siano persone nel liquido da pompare.
4. Inserire la spina elettrica della pompa nella presa elettrica.

31. Accessori compresi nella segna

Pezzo di collegamento	1 Pezzo
Raccordo universale	1 Pezzo
O-ring	2 Pezzi
Istruzioni	1 Pezzo

32. Assistenza in caso di malfunzionamenti

PERICOLO!

Pericolo di folgorazione!

Quando si lavora sulla pompa, esiste un rischio di scossa elettrica.

Prima di tutti i lavori per l'eliminazio- ne di anomalie sfilare il connettore.
Incaricare un elettristica qualificato di eliminare i vizi dell'impianto elettrico.

ATTENZIONE!!!

Non insere le dita o altri oggetti nell'apertura quando si rimuove il coperchio!!

Anomalia

Possible causa

Rimedio

Il motore non parte.	Girante bloccata.	Rimuovere la sporciazia nell'area di aspirazione. Pulire con uno strumen- to adattoattraverso l'apertura poste- riore del carter motore.
	Il termointruttore è scattato.	Attendere fino a che l'interruttore ter-mico riattiva la pompa. Attenzione alla temperature massima del liquido pompato. Far controllare la pompa.
	Non è presente tensione di re-te.	Controllare i fusibili, far controllare l'alimentazione elettrica da un elettrici-sta qualificato.
La pompa gira, ma non pom-pa.	Livello dell'accua troppo bas-so.	Immergere di più il tubo di aspirazio-ne.
	Aria nel corso della pompa.	Riempire la pompa.
	La pompa aspira aria.	Controllare la tenuta di tutti i raccordi di collegamento e del coperchio del filtrò.
	Ostruzione sul lato aspirazio-ne.	Attenzione! Pericolo di ustione dovuto ad acqua calda! Rimuovere la sporciazia nell'area di aspirazione.
	Tubo di mandata chiuso.	Attenzione! Pericolo di ustione dovuto ad acqua calda! Apire il tubo di mandata.
	Tubo di mandata piegato.	Distendere il tubo di mandata.
Quantità pompata troppo esi-gua	Tubo di mandata piegato.	Distendere il tubo di mandata.
	Diametro tubo troppo piccolo.	Utilizzare un tubo di mandata più grande.
	Ostruzione sul lato aspirazio-ne.	Rimuovere la sporciazia nell'area di aspirazione.
	Altezza di mandataccessiva.	Attenzione all'altezza di mandata max., ved. dati tecnici!
	Altezza di aspirazioneccessi- va.	Verificare l'altezza di aspirazione, at- tenzione all'altezza di aspirazione max. - vedere dati tecnici.

33. Dichiarazione di conformità UE

Quinoi,

FUXTEC GMBH

KAPPSTRABE 69,71083 HERRENBERG,GERMANY

Dichiariamo che la macchina descritta di seguito, in virtù della sua progettazione e costruzione e nella versione da moi immessa sul mercato, è conforme ai requisiti fondamentali di salute e sicurezza pertinenti delle direttive CE.

Pompa ad immersione / Water pump

Tipodi macchina:

FX-TP1250 / FX-RTP350 /FX-TP1350

FX-TP1750/FX-TP11100 + INOX

Marchio di fabbrica:

FUXTEC

Consumo di energia

FX-TP1250: 250W

FX-RTP350: 350W

FX-TP1350: 350W

FX-TP1750: 750W

FX-TP11100: 1100W

Direttive CE pertinenti:

2006/95/EC, 2004/108/EC, 2014/35/EU, 2002/95/EC

Standard applicati:

EN55014-1:2006+A1

EN55014-2:1997+A1+A2

EN60335-1:2002+A1+A11+A12+A2+A13+A14+A15

EN60335-2-41:2003+A1+A2

EN61000-3-2:2006+A1+A2

EN61000-3-3:2008

EN55014-1

EN55014-2

EN61000-3-2

EN61000-3-3

Firma/data del produttore:

L. Zirkler, 18.07.2023

ilnome e l'indirizzo della persona

Leonhard Zirkler

Autorizzata a compilare la scheda tecnica stabilita nella Comunità

FUXTEC GMBH - KAPPSTRABE 69, 71083 HERRENBERG, GERMANY
