Typ produktu	Pompa zanurzeniowa
Marka	Fuxtec
Model	FXTP11100
Materiał	Stal nierdzewna (INOX)
Moc	1100 W
Napięcie zasilania	230 V / 50 Hz
Stopień ochrony	IPX8
Przepływ maksymalny	15000 l/h
Maksymalna wysokość tłoczenia	11 m
Maksymalna głębokość zanurzenia	7 m
Maksymalna temperatura cieczy	35 °C
Maksymalny rozmiar cząstek stałych	35 mm
Długość przewodu zasilającego	10 m
Waga	7,8 kg
Wymiary (wysokość x szerokość x głębokość)	470 mm x 200 mm x 130 mm (w przybliżeniu)
Przyłącze węża	Przyłącze wielofunkcyjne
Przełącznik	Przełącznik pływakowy (kabel 10 m)
Odpowietrzanie	Konieczne przed użyciem (przez odpowietrznik)
Kompatybilne ciecze	Czysta woda, woda deszczowa, woda chlorowana, woda ściekowa z ≤5% cząstek
Zakazane zastosowanie	Woda pitna, woda słona, ciecze żrące, łatwopalne, ścierne
Konserwacja regularna	Po każdym użyciu przepłukać czystą wodą, sprawdzać pływak co 3 miesiące, chronić przed mrozem
Bezpieczeństwo elektryczne	Obowiązkowy wyłącznik różnicowoprądowy (30 mA), minimalny przekrój kabla 1,5 mm²
Gwarancja	Zgodnie z dyrektywami UE (2006/95/WE, 2014/35/UE itp.)

Często zadawane pytania - FXTP11100 Fuxtec

Jaki jest maksymalny przepływ pompy FXTP11100?

Maksymalny przepływ wynosi 15000 l/h (litrów na godzinę), czyli 15 m³/h.

Jaka jest maksymalna wysokość tłoczenia?

Maksymalna wysokość tłoczenia wynosi 11 metrów.

Czy mogę pompować brudną wodę tą pompą?

Tak, pompa może pompować brudną wodę zawierającą do 5% cząstek stałych o maksymalnym rozmiarze 35 mm.

Jak odpowietrzyć pompę przed użyciem?

Model FXTP11100 należy odpowietrzyć przez odpowietrznik, aby usunąć uwięzione powietrze i zapewnić prawidłowe działanie.

Jaki jest maksymalny rozmiar cząstek stałych?

Pompa akceptuje cząstki stałe o maksymalnej średnicy 35 mm.

Czy pompa może pracować w trybie ciągłym?

Nie, pompa zanurzeniowa nie jest przeznaczona do pracy ciągłej. Nie powinna również być stale zanurzona na głębokości większej niż 3 metry.

Co zrobić, jeśli pompa nie uruchamia się?

Najpierw sprawdź, czy pompa jest podłączona i czy pływak może się swobodnie poruszać. Jeśli silnik nie wydaje dźwięku, problem może być elektryczny; wezwij wykwalifikowanego elektryka.

Jak wyczyścić pompę po użyciu?

Odłącz pompę, a następnie przepłucz ją czystą wodą po każdym użyciu. W przypadku instalacji stałej sprawdzaj mechanizm pływaka co trzy miesiące.

Czy mogę używać pompy w basenie?

Nie, zabronione jest używanie pompy, jeśli w basenie lub zbiorniku znajdują się ludzie, ze względu na ryzyko porażenia prądem.

Co zrobić w przypadku spadku przepływu?

Sprawdź, czy wlot pompy, wirnik i przewód odpływowy nie są zatkane. Oczyść zabrudzone miejsca i upewnij się, że średnica węża jest wystarczająca.

INSTRUKCJA OBSŁUGI FXTP11100 Fuxtec

1. Dane technicznene 84
2. Opis produktu 85
3. Przeznaczenia i ogólne instrukcje bezpieczność... 86
4. Symbole 88
5. Pielegnacja i konserwacja urzadzenia 89
6. Montaž uruchomienie urzadzenia 89
7. Zakres dostawy Akcesoria 89
8. Pomoc w usuwaniu usterek 90
9. Deklaracja zgodnosci UE 92

DEUTSCHE VERSION

Elektryczna pompa glębinowa

FX-TP1250 / FX-TP1350

FX-RTP350 / FX-TP1750

FX-TP11100 (INOX)

Twoje nowe urzadzenie zostalo opracowane i zaprojecttowane tak, aby speñniało wysokie standardy firmy FUXTEC, takie jak latwość obstugi i bezpieczność uzytkownika. Odpowiednio traktowane urzadzenie;będzie dobrze sfulyć przyez wiele lat.

OSTRZEZENIE: Aby zmiejszyc ryzyko obrażen, uzytkownik musi przyȩcytać i zrozumieć niniejszą instrukcję przyst⁺pieniem do obs⁺ugi ur**)zdzenia.

FUXTEC GMBH KAPPSTRASSE 69, 71083 HERRENBERG-GULTSTEIN, NIEMCY

Nieustannie staramy sie ulepszać nasze produkty. Dane techniczne i ilustracje mogą zatem uleczmianie!

1. Dane techniczne

i8	FX-RTP350	FX-TP1250	FX-TP1350	FX-TP1750	FX-TP11100	INOX
	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ
Power	350 W	250 W	350 W	750 W	1100 watów	1100 watów
IP	IPX8	IPX8	IPX8	IPX8	IPX8	IPX8
max pump volume/h	5200 l/h	6000 l/h	7500 l/h	12000 l/h	15000 l/h	15000 l/h
max pump height	11m	6m	6m	9,5m	11m	11m
max depth under surface	7m	7m	7m	7m	7m	7m
max ambient Temp.	<35°C	<35°C	<35°C	<35°C	<35°C	<35°C
max partical size	5mm	5mm	20 mm	30 mm	35 mm	35 mm
off	400 mm	400 mm	400 mm	400 mm	470 mm	470 mm
	200 mm	200 mm	200 mm	200 mm	40 mm	40 mm
manual	130 mm	130 mm	130 mm	130 mm	130 mm	130 mm
length	10m	10m	10m	10m	10m	10m
kg	4,3 kg	4,9 kg	4,9 kg	5,6 kg	7,3 kg	7,8 kg

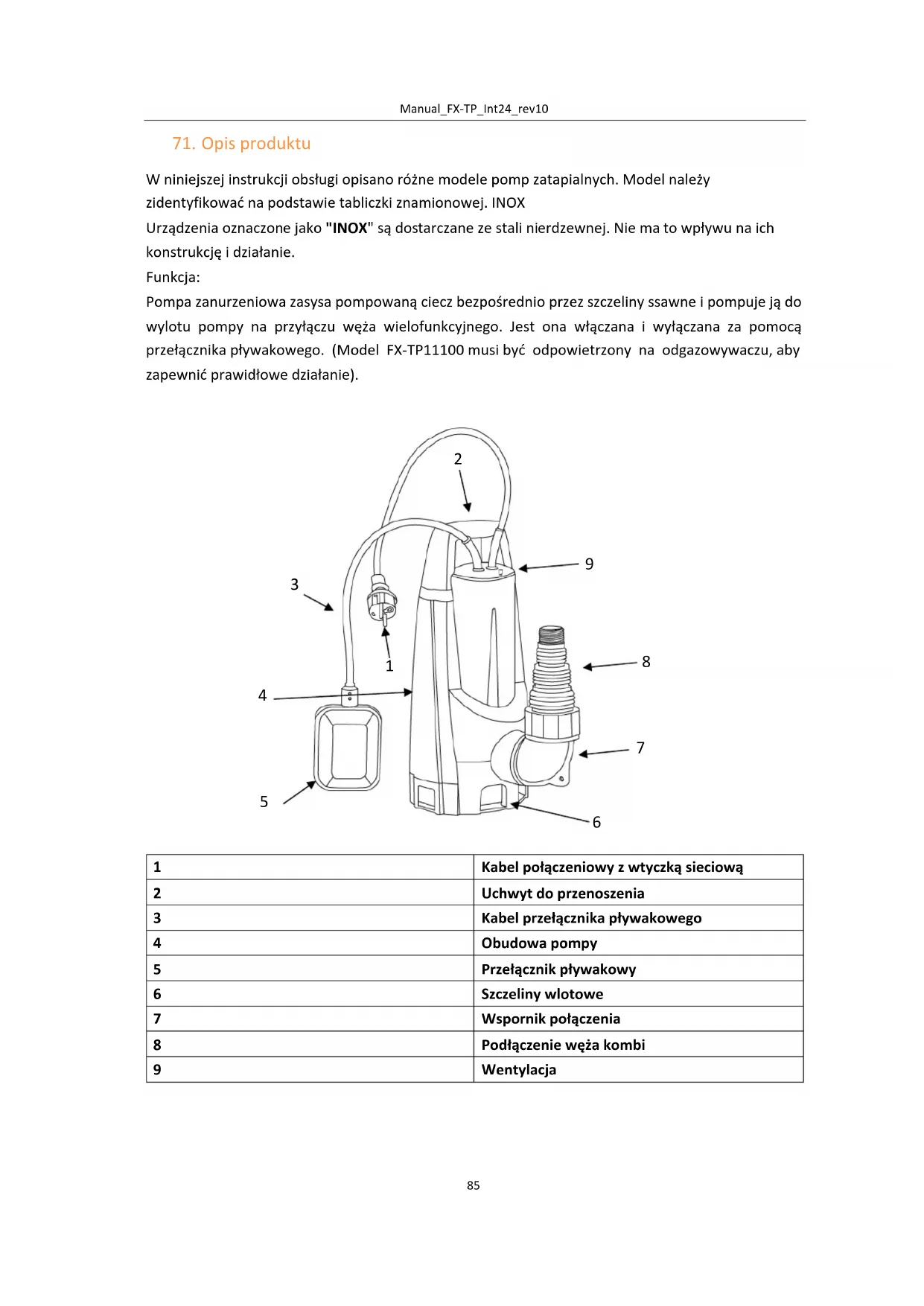

71. Opis produktu

W niniejszej instrukcji obstugi opisano rozne modele pomp zatapialnych. Model nalezy

zidentyifikacja na podstawie tabliczki znamionowej. INOX

Urzadzenia oznaczone jako "INOX" są dostarczane ze stali niedzewnej. Nie ma to wptywu na ich konstrukcję i dziatanie.

Funkcja:

Pompa zanurzeniowa zasysa pompowană ciecz bezposrednio przyszczeliny ssawne i pompuje jä do wylotu pompny na przyȩćz uwa wieza wiełofunkcyjnégo. jest ona wączana i wączana za pomocź przyȩćznika pływalówego. (Model FX-TP11100 musi byc odpowietrzony na odgazowywaczu, aby zapewnic prawidowej dziatanie).

1	Kabel połaczeniowy z wtyczka siediocowa
2	Uchwyt do przenoszenia
3	Kabel przyłącznika pływalakowej
4	Obudowa pompy
5	Przejność krajpwakurowy
6	Szczeliny wlotowe
7	Wspornik połaczenia
8	Pod.§ćzenia węźakombi
9	Wentylacja

72. Przeznaczenia i ogólne instrukcje bezpiecznychsta

Pompa zanurzeniowa jest przyznaczona do uzytku prywatnégo w domu i ogrodzie. Może być ona eksploatowana wy)—cznie w granicach okreslonych w danych technicznych.

Pompa zatapialna nadaje sie do:

• Odprowadzanie wody w przypadkugowodzi
• Pompomanie wokóf i z pojemników
• Wydobywanie wody ze studni i szybow
• Odwadnianie drenów i kanatów sciekowych.

Pompa zanurzeniowa nadaje sie wyłacznie do pompowania następućych cieczy:

Czysta woda, woda desczowa
Woda chlorowana
Woda procesowa
- Brudna woda z maks. 5% zawieszonychciaj stazych o srednicy czastek maks. 30 mm (z FX-TP11100 do 35 mm ).

Mozliwe niewtasciwe uzycie:

Pompa zanurzeniowa nieMZebyc uzywana wtrybie ciagfym. Nie wolno zanurzać jej na state ponizej glebokosci wodywynoszacej 3metry. Nie nadaje sie do pompowania:

Woda pitna
Stona woda
- Zywnosc
- Agresywne media, takie jak chemikalia
Cieczé zrace, fatwopalne, wybuchowe lub gazowe
Cieciecieplejsze niz 35 stopni Celsjusza
- Piaszczyste lub scierne ciecie.

Instrukcje bezpieczneistwa:

• Dzieci i osoby, które nie zapoznały sie z instrukcją obstugi, nie mogą korzystać z urzadzenia.
• Nigdy nie podnos, nie transportuj ani nie mocuj urzadzenia za kabel połaczeniowy.
• Nieautoryzowane modyfikacja lub zmiany urzadzenia są zabronione.
• Przed przystapieniem do prac przy urzadzeniu nalezy zawsze odłaczyc wtyczke zasilania.
• Nie uzywać pompy bez wyłacznika rożnicowoprudowej.
• Pompa musi byc zasilana przemniennym o napieciu 230 V, zgodnie z danymi na tabliczce znamionowej.
• Nie uzywaj kabla zasilajacego do przenoszenia pompy lub jej odłuczania.
  Nalezy upewnic sie, ze połaczenia elektryczne są chronione przyd wilgocia.
• Nalezy unikać pracy pompy na SUCH. Nigdy nie uzywaj pompy, jesti wąź szungy jest zablokowy.

• Surowo zabrania sie pompowania zracych, wysoce fatawopalnych, agresywnych lub wybuchowych cieczy (takich jak benzyna, ropa naftowa lub Rozcieniczalinik nitro), snonej wody i zwywnosci.

• Nie uzywac pompy, jesti urzadzenia zabeepieczajace są uszkodzone. Nigdy niedezaktywuj urzadzen zabeepieczajczych.

• Nie uzywać pomp w obszarach zagrozonych wybuchem, np. zławopalnymi cieczami, gazami lub pyłami.
• Dzieci i niewykalifikowane osoby naleź trzymać z dala od pompy, gdy jest ona uzywana.
• Rzyko obrażen spowodowanych goręa woda. Jeśli pompa pracuje przy dlugi czas, gdy wylot jest zamkniety, woda w pompie są nagrzać, a goręca woda są wydostać sie z wylotu i spowodowanć obrażenia.
• Zachowaj czujnosć, uwazaj na to, co robisz i kieruj sie zdrowym rozsadkiem podczas obstugi pompy.
• Konserwacja pompy. Jesli pompa jest uszkodzona, przy użyciem naleź zlecić jej naprawe SPECIALISCE.
• Niniejsza pompa nie jest przyznacznona do uzytku przyez osoby (w tym;dzieci) o ograniczonych zdolnosciach fizycznych, sensorycznych lub umysłowych lub niedosiadajce doświadczenia i wiedzy, chybaź one nadzorowane lub zostały poinstruowane w zakresie korzystania z pompy przyez osobę odpowiedzialny za ich bezpieczeniastwo.
• Nalezy zapewnic nadźór nad;dzieymi i dopilnowac,aby nie bawity sie pompà ani jej przywodem zasilajacym. Podczas pracy pompe nalezy trzymac z dala od;dzieci.

Beziepcezentwo elektryczne:

• Pompy nie wolno uruchamiać, gdy w basenie lub stawie ogrodowym znajduja sie ludzie.
• Napiecie sieciowe w domu musi byc zgodne z napieciem sieciowym okreslonym w danych technicznych: nie nalezy uzywać innego napiecia zasilania.
• Urzadzenie要去byc eksploatowane wyłacznie w instalacji elektrycznej zgodnej znorma DIN/VDE0100, czeci 737, 738 i 702. W celu zapewnienia ochryn sąȩzy zainstalować wyłacznik automatyczny 10 A i wyłacznik rożnicowopradyowy oznamionowym pradzie rożnicowym 10/30mA .
• Nalezy uzywać wyłącznie przyȩdȩźaczy przyżnaczonych do uzytku na zewnatrz -minimalny przyzekrój 1,5 mm². Beben z kablem danezy zawsze człękowiecie rozwinać.
• Nie wolno uzywać uszkodzonych lub famliwych przyędźukacja.
• Przed kaźdym użyciem naleź sprawdzić stan przyȩczacza.
• Wtyczka przygewodu pompy musi pasowej do gniażda. Nie wolno modyfikowy zwęczki wźeden sposob. Nie uzywaj przyȩciwoek. NiezmODYfikowane wtyczki i pasujuce gniażda zmiejejszaia ryzyko porazenia pradem.
  Unikać fizycznégo kontaktu z uziemionymi powierzchniami.
• Pompa jest wyposañona w kompatybiline gniazdo. Žródló zasilania w danym krajus musi byc zgodne z miedzynarodowymi przyepisami.
• Jesli kabel sieciowy jest uszkodzony, musi zostac wymieniony przyez producenta, seinen centrum obstugi clienta lub podobnie wykwalifikowane osoby w celuunikiglia zagrozen.

73. Symbole

Pompy nie wolno wyrzuać razem ze zwykymi odpadami domowymi, leczNSEZY ja utylizowej zgodnie z lokalnymi przyepamisi dotyczymi ochronyŚrodowska.

Zgodnosc z przyepamis bezpieczentwa obowiazujacymi na rynku UE

Przed uzyciem nalezy przyczycytać instrukcję obstugi.

74. Pielegnacja i konserwacja urzadzenia

UWAGA: Przed przystapieniem do jakichkolwiek prac konserwacyjnych lub serwisowych sąȩzy odączyć urzadzenia od zasilania!

W przypadku instalacji tymczasowej urzadzenialedge zreptlukac czysta wodpokazdym uzyciu.
W przypadku statej instalacji, mechanizm startowy powinien byc sprawdzany co 3 miesiace, aby upewnic sie, ze działa sprawidtowo.
- Regularnie usuwaj wszelkie zanieczyszczenia, któ moga gromadzić sie w stawie.
- Nie wystawiać pomp na dziatanie mrozu.
- Naleź unikać pracy pompy na sucho.
- Nie wolno uszkodzić przywaj kabla do przenoszenia, piągnięcia lub odłuczania pompy.
- Jesli zasysana ciecz powodujegowadow, nalezy regularnie czysci pompe.
- Unikać uderzen i nie upuszczac pompy.

75. Montaz i uruchomienie urzadzenia

Sprawdź przyd uruchomieniem urzadzenia:

Pompy są przyznaczone do zasysania wyłacznie czystej wody lub wody z małymi czasteczknife. Pompa musi byc zainstalowana na plaskiej i rownnej powierzchni. Pompa nie nadaje są do uzytku profesjonalnégo/komercyjnego.

Montaž i uruchomienie:

1. Podlacz przywośd spustowy o srednicy co najmnej równej srednicy wylotu pompy.

2. Zanurzyć pompę w zasysanej cieczy pod kątem 45 stopni (aby zmiejeśczy ilośćgowietrza uwiȩzionego w korpusie pompę). Jeźli pompa spoczywa na podłodze, naleź upewnic sie,źznajduje są ona na plaskiej i stabilnej powierzchni.

3. Upewnij sie, ze nikt nie stoi w pompowanej cieczy.

4. Włódz wtyczkę elektrycznych pompу do gniażda.

76. Zakres dostawy Akcesoria

Element违法犯罪	1 szt.
Uniwersalne mocowanie	1 szt.
O-ring	2 szt.
Instrukcje	1 szt.

77. Pomoc w usuwaniu usterek

VORSICHT!

Nie wiktadc palcow ani innych przydmiotow do otworu podczas zdejmowaniaPokrywy!

Awaria	Sprawdź	Pomiar
Silnik nie uruchamia są iNie wydajeźadnych dzwieków	Czy pompa jest podłoczona?	Sprawdź ukał ektryczny. Upewnijsie, ze pływeak są są swobodnieporuszać.
Pompa nie dostarcza	Czy koło przenośćka porusza są? Czy jest w dobrym stanie? Czy wlot pompy jest wolny? Czy rura wylotowa nie jest zbyt wąska?Czy glówna jest zamontowana zbyt wysoko?	Usunność przyczyny są blokownikia,wymiethnic wirnik i oczenia sąwotpompy. Uzywać pompy w miarouMZIWIWOSSI TECHNICZYNCH.

Manual_FX-TP_Int24_rev10

Pompa zatrzymuje są nagle	Czy jest wystarczajćo duź o wody dozasysania? Czy pompa pracoważ przechość bez zatrzymywania są? Czy wlot pompy nie jest zablokowy? Czy zasilanie sieciowej jest zgodne z podanym na tabliczeznamionowej? Czy ciecz jest chłodniejsza są 35 stopni Celsjusza?	Odr的例子 演譯: od zasilania i pozwój jej ostygniść przy są zamość wrot pompy. Obserwowość temperatućciecy. Używoj połączenia zasilania zgodnégo zdanymi technicznych urȩdzenia.
Spadek nat**) przy wycywuw	Czy wlot pompy jest czysty? Czy wirnik jest czysty? Czy rura spustowa jest zablokowana?	Oczyść zabrudzone obszary.
Niski przywuw lub wyciek	Czy wlot pompy jest czysty? Czy wirnik jest czysty? Czy przywód spustowy jest zablokowy? Czy srednica przywodu spustowej jest wystarczajćo duź?	Wyczyść odgowiednie strefy i w razie potrzeby sprawdź zawoř zwortry. Podstawność rury oadowiecnej srednicy.

78. Deklaracja zgodnosci UE

Niniejszym oswiadczamy, ze FUXTEC GMBH KAPPSTRAE 69, 71083 HERRENBERG, NIEMCY, ze opisane ponizej urzadzenie, ze wzgledu na projet i konstrukcję oraz w wersji wpwadzonej przyez nas do obrotu

ź opisane poniȩzej urzędzenia, zej węgłedu na swój projekt i konstrukcję oraz w wersji wyprowadzonej przyez nas na rynek, spełnia podstawowe wymagania w zakresie zdrowia i bezpieczność.

na rynek, speltnia podstawowe wymagania dotyczze zdrowia i bezpieczentwa okreslone w dyrektywach WE. Nazwa urzadzenia

Nazwa urzadzenia: Zatapialna pompa elektryczna / oczko wodne Typ urzadzenia: FX-TP1250 / FX-RTP350 /FX

TP1350/FX-TP1750/FX-TP11100 + STAL NIERDZEWNA Marka: FUXTEC Pobór mocy FX-TP1250:

250W

FX-RTP350: 350W FX-TP1350: 350W FX-TP1750: 750W FX-TP11100: 1100W Normy CE.

Norm / Odpowiednie normy CE (Stosowane normy:

2006/95/EC, 2004/108/EC, 2014/35/EU, 2002/95/EC

EN55014-1:2006+A1

EN55014-2:1997+A1+A2

EN60335-1:2002+A1+A11+A12+A2+A13+A14+A15

EN60335-2-41:2003+A1+A2

EN61000-3-2:2006+A1+A2

EN61000-3-3:2008

EN55014-1

EN55014-2

EN61000-3-2

EN61000-3-3

C. B_a D. B

Podpis producenta / data: L. Zirkler, 18.72.2023 Nazwisko i adres osoby upoważnionej do sporzędzenia dokumentaggi technicznej we Wspólnocie Leonhard Zirkler FUXTEC GMBH - KAPPSTRAße 69, 71083 HERRENBERG, NIEMCY
