FXTP11100 - Pump Fuxtec - Gratis bruksanvisning och manual

Typ av produkt	Dränkbar pump
Märke	Fuxtec
Modell	FXTP11100
Material	Rostfritt stål (INOX)
Effekt	1100 W
Spänning	230 V / 50 Hz
Skyddsklass	IPX8
Maximalt flöde	15000 l/h
Maximal pumphöjd	11 m
Maximalt nedsänkningsdjup	7 m
Maximal vätsketemperatur	35 °C
Maximal partikelstorlek	35 mm
Kabellängd	10 m
Vikt	7,8 kg
Mått (höjd x bredd x djup)	470 mm x 200 mm x 130 mm (cirka)
Slanganslutning	Multifunktionsanslutning
Strömbrytare	Flottörbrytare (10 m kabel)
Luftning	Krävs före användning (via luftningsöppning)
Kompatibla vätskor	Rent vatten, regnvatten, klorerat vatten, avloppsvatten med ≤5% partiklar
Förbjuden användning för	Dricksvatten, saltvatten, korrosiva, brandfarliga, slipande vätskor
Regelbundet underhåll	Skölj med rent vatten efter varje användning, kontrollera flottören var 3:e månad, skydda mot frost
Elsäkerhet	Jordfelsbrytare (30 mA) obligatorisk, minsta kabelarea 1,5 mm²
Garanti	Enligt EU-direktiv (2006/95/EG, 2014/35/EU, etc.)

Vanliga frågor - FXTP11100 Fuxtec

Vad är maximalt flöde för pumpen FXTP11100?

Maximalt flöde är 15000 l/h (liter per timme), det vill säga 15 m³/h.

Vad är maximal pumphöjd?

Maximal pumphöjd är 11 meter.

Kan jag pumpa smutsigt vatten med denna pump?

Ja, pumpen kan pumpa smutsigt vatten som innehåller upp till 5% fasta partiklar med en maximal storlek på 35 mm.

Hur luftar jag pumpen före användning?

Modellen FXTP11100 måste luftas via luftningsöppningen för att avlägsna instängd luft och säkerställa korrekt drift.

Vilken är den maximala partikelstorleken som accepteras?

Pumpen accepterar fasta partiklar med en maximal diameter på 35 mm.

Kan pumpen arbeta kontinuerligt?

Nej, dränkbar pump är inte avsedd för kontinuerlig drift. Den får inte heller vara permanent nedsänkt under mer än 3 meter vatten.

Vad gör jag om pumpen inte startar?

Kontrollera först att pumpen är ansluten och att flottören kan röra sig fritt. Om motorn inte gör något ljud kan problemet vara elektriskt; kontakta en behörig elektriker.

Hur rengör jag pumpen efter användning?

Koppla bort pumpen, skölj den sedan med rent vatten efter varje användning. Vid permanent installation, kontrollera flottörens mekanism var tredje månad.

Kan jag använda pumpen i en pool?

Nej, det är förbjudet att använda pumpen om personer befinner sig i poolen eller bassängen på grund av elektriska risker.

Vad gör jag om flödet minskar?

Kontrollera att pumpens inlopp, pumphjulet och utloppsledningen inte är blockerade. Rengör igensatta områden och se till att slangdiametern är tillräcklig.

BRUKSANVISNING FXTP11100 Fuxtec

1. Tekniska data 74
2. Produktbeskrivning 75
3. Avsedd användning och allmäna sakerhetsanvisingar 76
4. Symboler 77
5. Skötsel och unterhäll av apparaten 79
6. Montering och start av encheten 79
7. Leveransomfattning Tillbehör 79
8. Hjälp med fel. 80
9. EU-forsakran om overensstammelse 82

Elektrisk dränkbar pump

FX-TP1250 / FX-TP1350

FX-RTP350 / FX-TP1750

FX-TP11100 (ROSTFRITT STÄL)

Dinnya apparat har utvecklats och konstruerats fort att uppylla FUXTEC:s hoga krav, t.ex. när det gäller användarvanlighet och sakerhet. Ratt behandladkommenenna apparat att tjana dig väl under mga ar framöver.

WARNING: För att minska risken für personskador mäste användaren lasa och Förståenna braksanvisning innan apparaten används.

FUXTEC GMBH KAPPSTRASSE 69, 71083 HERRENBERG-GULTSTEIN, TYSKLAND

Vi strävar ständigt after att forbättra våraprodukter. Tekniska data och illustrationer kan dārfor komma attändras!

1. Tekniska data

i8	FX-RTP350	FX-TP1250	FX-TP1350	FX-TP1750	FX-TP11100	INOX
	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ
Power	350 watt	250 watt	350 watt	750 watt	1100 watt	1100 watt
IP	IPX8	IPX8	IPX8	IPX8	IPX8	IPX8
max pump volume/h	5200 l/h	6000 l/h	7500 l/h	12000 l/h	15000 l/h	15000 l/h
max pump height	11m	6m	6m	9,5m	11m	11m
max depth under surface	7m	7m	7m	7m	7m	7m
max ambient Temp.	<35°C	<35°C	<35°C	<35°C	<35°C	<35°C
max partial size	5 mm	5 mm	20 mm	30 mm	35 mm	35 mm
off on	400 mm	400 mm	400 mm	400 mm	470 mm	470 mm
	200 mm	200 mm	200 mm	200 mm	40 mm	40 mm
manual	130 mm	130 mm	130 mm	130 mm	130 mm	130 mm
length	10m	10m	10m	10m	10m	10m
kg	4,3 kg	4,9 kg	4,9 kg	5,6 kg	7,3 kg	7,8 kg

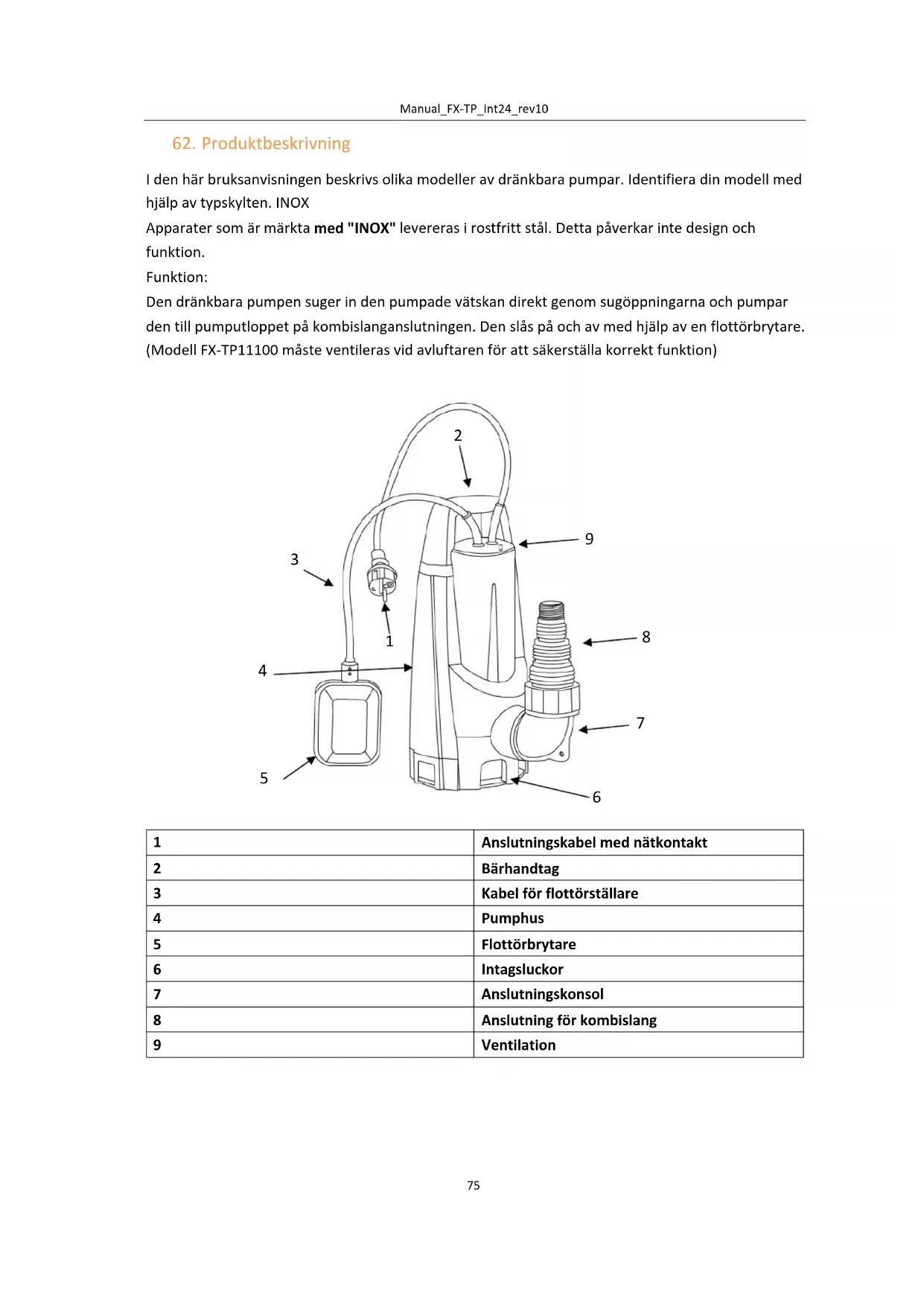

62. Produktbeskrivning

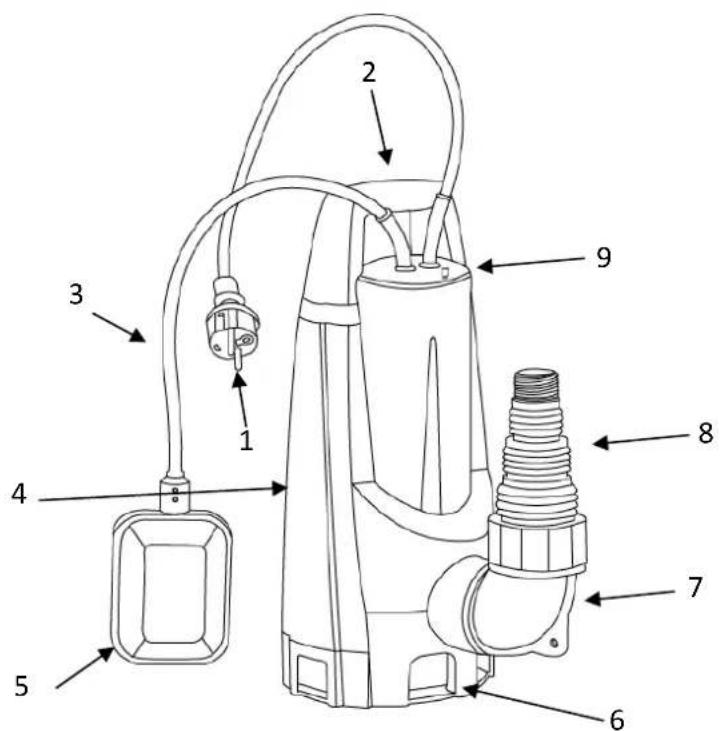

I den har bruksanvisingen beskrivs olica modeller av dränkbara pumpar. Identiera din modell med hjälp av typskylten. INOX

Apparater som ar markta med "INOX" levereras i rosfritt stål. Detta påverkar inte design och Funktion.

Funktion:

Den dränkbara pumpen suger in den pumpade vatskan direkt genom sugoppningarna och pumparden till pumputloppet på kombislanganslutningen. Den slås på och av med hjälp av en flottörbrytare. (Modell FX-TP11100 maste ventileras vid avluftaren for att sakerställa korrekt Funktion)

63. Avsedd användning och allmänna sakerhetsanvisningar

Den dränkbara pumpen ar avsedd for privat bruk i hem och tradgård. Den fär endast användas inom de driftsgränser som anges i de teknska uppgifterna.

Den drankbara pumpen ar lamplig for:

• Dränering i handelse av översvämning
• Pumping runt och ur behällare
  Vattenuttag frän brunnar och schakt
• Dränering av avloppsledningar och dräneringsbrunnar.

Den dränkbara pumpen ar endast lamplig for pumping av foljande vätskor:

• Klart vatten, regnvatten
• Klorerat vatten
• Processvatten
• Smutsigt vatten med max. 5% suspenderade ämnen och en partikelstorlek på max. 30 mm i diameter (med FX-TP11100 upp till 35 mm ).

Mölig felaktig användning:

Den dränkbara pumpen fär inte användas i kontinuereg drift. Den fär inte permanent vara nedsänkt under ett vattendjup på 3 meter. Den ar inte lamplig for pumping:

• Dricksvatten
  Saltvatten
  Mat
• Aggressiva medier som t.ex. kemikalier
• Fratande, brandfar Liga, explosiva aller gasformiga vatskor
  Vätskor som ar varmare an 35 grader Celsius
• Sandiga aller slipande vätskor.

Sakerhetsanvisiningar:

• Apparaten fär inte användas av barn eller personer som inte har LAST braupsanvisningen.
• Lyft aldrig upp, transportera eller fasp apparaten i anslutningskabeln.
• Otilatna modifieringar eller andringar av apparaten ar forbjudna.
• Dra alltid ur natakontakten innan du börjar arbeta på apparaten.
• Använd inte pumpen utan en jordfelsbrytare.
• Pumpen mäste försörjas med 230 V växelström enlicht specificationen på markskylten.
• Använd inte natkabeln für att Transportera pumpen aller für att koppla bort den.
• Set till att de elektriska ansluttingarna ar skyddade mot fukt.
• Undvik att körä pumpen torr. Använd aldrig pumpen om sugslangen ar igensatt.
• Det ar strängt forbjudet att pumpa fratande, lättantändiga, aggressiva eller explosiva vätskor (t.ex. bensin, petroleum aller nitrogentinner), saltvatten och livsmedel.

• Använd inte pumpen om sakerhetsanordningarna är skadade. Avaktivera aldrig sakerhetsanordningarna.

• Använd inte pumparna i explosionsfarliga områden, t.ex. med brandfarliga vätskor, gaser eller damm.

• Håll barn och okvalificerade personer borta frän pumpen nar den används.
• Risk für personskada på grund av hett vatten. Om pumpen körs under en langre tid;när utloppet ar stängt kan vattnet i pumpen varmas upp och hett vatten kan strömma ut.Free utloppet och orsaka personskador.
  Var uppmarksam, se vad du gor och anvand sunt fornuft nar du anvander en pump.
• Underhäll pumpen. Om pumpenär skadad skä den repareras av en fackman före användning.
• Denna pump ar inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental formåga, eller med bristande erfarenhet och kunskap, savida de inte har fätt tillsyn eller instruktioner om hur pumpen ska användas av en person som ansvarar for deras sakerhet.
• Det ar nödvändigt att hälla barn under uppsikt och se till att de inte leker med pumpen eller dess natkabel. Häll barn borta frän pumpen nar du arbitar.

Elektrisk sakerhet:

• Pumpen fär inte vara i drift nar personer befindner sig i poolen eller tradgårdsdammen.
• Husets natspanning maste overensstämma med den natspanning som anges i de teknika uppgifterna; använd inte nçon annan natspanning.
• Apparaten fär endast användas i en elinstallation enligt DIN/VDE0100, del 737, 738 och 702. För att skydda apparaten måste en 10 A-brytare och en jordfelsbrytare med en nominell restström på 10/30 mA installeras.
• Använd endast fällngningskablar som ar avsedda für utomhusbruk - minstatvärsnitt 1,5 mm². Kabeltrummor skä alltid rullas ut helt.
• Skadade eller spröda forlängningskablar fär inte användas.
• Kontrollera förlängningskabelns skick fore varje användningsstillfällle.
• Pumpkabelns kontakt måste passa till uttaget. Modificera aldrig kontakten på nagot sätt. Använd inte adapterkontakter. Omodifierade stickproppar och matchande uttag minskar risiken für elektriska stötar.
• Undvik fysisik kontakt med jordade ytor.
• Pumpen ar utrustad med ett kompatibelt uttag. Strömköllan i ditt land maste overensstämma med internationella bestämmelser.
• Om nätkabeln ar skadad mäste den bytas ut av tillverkaren, dess kundtjänst eller motsvarande kvalificerade personer für att undvika faror.

64. Symboler

Pumpen fär inte slängas med vanligt hushållsavfall,utan maste kasseras i enlighet med lokala miljöbestämmelser.

Överensstämmlse med de sakerhetsbestämmlser som gäller på EU-marknaden

Läs bruksanvisningen före användning.

65. Skötsel och unterhäll av apparaten

FÖRSIKTIGHET: Dra ur kontakten innan du utfor nagot underhälls-ller servicearbete!

• Vid en tillfällig installation skä apparaten sköljas med rent vatten after varje användning.
• Vid en permanent installation ska startmekanismen kontrolleras var tredje manad for att sakerställa att den fungerar korrekt.
• Ta regelbundet bort all smuts som kan samlas i dammen.
• Utsatt inte pumparna for frost.
• Undvik torrkörning av pumpen.
• Skada inte kabeln. Använd aldrig kabeln für att bara, dra eller koppla ur pumpen.
• Rengör pumpen regelbundet om vätska som sugs in orsakar sediment.
• Undvik stötar och tappa inte pumpen.

66. Montering och start av encheten

Kontrollera innan du startar encheten:

Pumparna ar konstruerade for att endast suga upp klart vatten erer vatten med sma partiklar. Pumpen maste installeras pa en plan och jamm yta. Pumpen ar inte lamplig for yrkesmagg/kommersiell anvandning.

Montering och start:

1. Anslut ett draneringsrormed diameter som ar minst like stor som pumputloppets diameter
2. Sank ner pumpen i den vatska som skasugas upp i en vinkel pa 45 grader (for att minska mangden luft som fangas upp i pumpens kropp). Om pumpen star pa golvet, se till att den star pa en plan och stabil yta.
3. Se till att ingen stared den vatska som sca pumpas.
4. Satt i pumpens stickpropp i eluttaget.

67. Leveransomfattning Tillbehör

Anslutningsstycke	1 del
Universell montering	1 del
O-ring	2 stycken
Instruktioner	1 del

68. Hjalp med fel

VORSICHT!

För inte in fingrar aller andra foremål öppningen nar du tar bort locket!

Felaktig Funktion	Kontrolera	Mätt
Motorn startar inte och ger inget ljud ifrän sig	Är pumpen ansluten till elnätet?	Kontrolera din elektriska utrustning. Se till att flottören kan röra sig fritt.
Pumpen leverar inte	Rör sig transportörens hjul? Är det i gott skick? Är pumpens inlopp fritt? Är utloppsröret für smalt? Är huvudet monterat für högt?	Avlågsna orsaken till blockeringen, byt ut pumphjulet och rengör pumpens inlopp. Använd pumpen sä lungsed det är teknikst mölligt.
Pumpen stannar plötsligt	Finns det tillräckligt med vatten für sugning? Körde pumpen under en länger tidutan att stanna? Är du saker på att pumpens inlopp inte är blockerat? Motsvarar strömförsörjningen till elnätet den som anges på märskylten? Är ∀vatskan kallare øn 35 grader Celsius?	Koppla bort pumpen fræn elnätet och læt den svalna i 20-30 minutes. Rengör pumpens inlopp. Observera ∀vatskans temperatur. Använd en strömanslutting som överensstämmer medeneteks tekiska data.
Flödeshastigheten sjunker	Är pumpens inlopp rent? Är pumphjulet rent? Är dräneringsröret blockerat?	Rengör de smutsiga områdena.
Lågt flöde eller lackage	Är pumpens inlopp rent? Är pumphjulet rent? Är dräneringsröret blockerat? Är diametern på dräneringsröret tillräckligt stor?	Rengör de berördazonerna och kontrollera backventilen vid behov. Anslutting avettör medlümplig diameter.

69. EU-forsakran om overensstammelse

Vi försakrar harmed att FUXTEC GMBH KAPPSTRÄBE 69, 71083 HERRENBERG, TYSKLAND att den nedan beskrivnaprodukten genom sin konstruktion och tillverkning och i den version som vi har släppt ut på marknaden uppfyller de grundläggande

uppfyller de grundlaggande hälso- och sakerhetskraven i EG-direktiven. Enhetens namn Enhetens namn: Dränkbar elektrisk pump / damm Enhetstyp: FX-TP1250 / FX-RTP350 / TP1350

FX-TP1750/FX-TP11100 + RUSTFRITT STål Marke: FUXTEC Effektforbrukning FX-TP1250: 250W

FX-RTP350: 350W FX-TP1350: 350W FX-TP1750: 750W FX-TP11100: 1100W CE-standarder. standarder:

Relevanta CE-standarder:

Tillampade standarder:

2006/95/EC, 2004/108/EC, 2014/35/EU, 2002/95/EC

EN55014-1:2006+A1

EN55014-2:1997+A1+A2

EN60335-1:2002+A1+A11+A12+A2+A13+A14+A15

EN60335-2-41:2003+A1+A2

EN61000-3-2:2006+A1+A2

EN61000-3-3:2008

EN55014-1

EN55014-2

EN61000-3-2

EN61000-3-3

C. Bille

Tillverkarens signatur / datum: L. Zirkler, 18.72.2023 Namn och adress till den person som ar behörig att upräitta den tekiska dokumentationen i gemenskapen Leonhard Zirkler FUXTEC GMBH - KAPPSTRÄBE 69, 71083 HERRENBERG, TYSKLAND
