GEBRUIKSAANWIJZING FXTP1350 Fuxtec

Uw nieuwe toestel is ontwikkeld en ontworpen om te voldoen aan de hoge normen van FUXTEC, zoals bedieningsgemak en gebruiksveiligheid. Als u dit toestel op de juiste manier behandelt, zal het u jarenlang goede diensten bewijzen. WAARSCHUWING: Om het risico op letsel te beperken, moet de gebruiker deze handleiding lezen en begrijpen voordat het apparaat wordt gebruikt. FUXTEC GMBH KAPPSTRASSE 69, 71083 HERRENBERG-GÜLTSTEIN, DUITSLANDManual_FX-TP_Int24_rev10

We proberen onze producten voortdurend te verbeteren. Technische gegevens en illustraties zijn daarom onder voorbehoud!

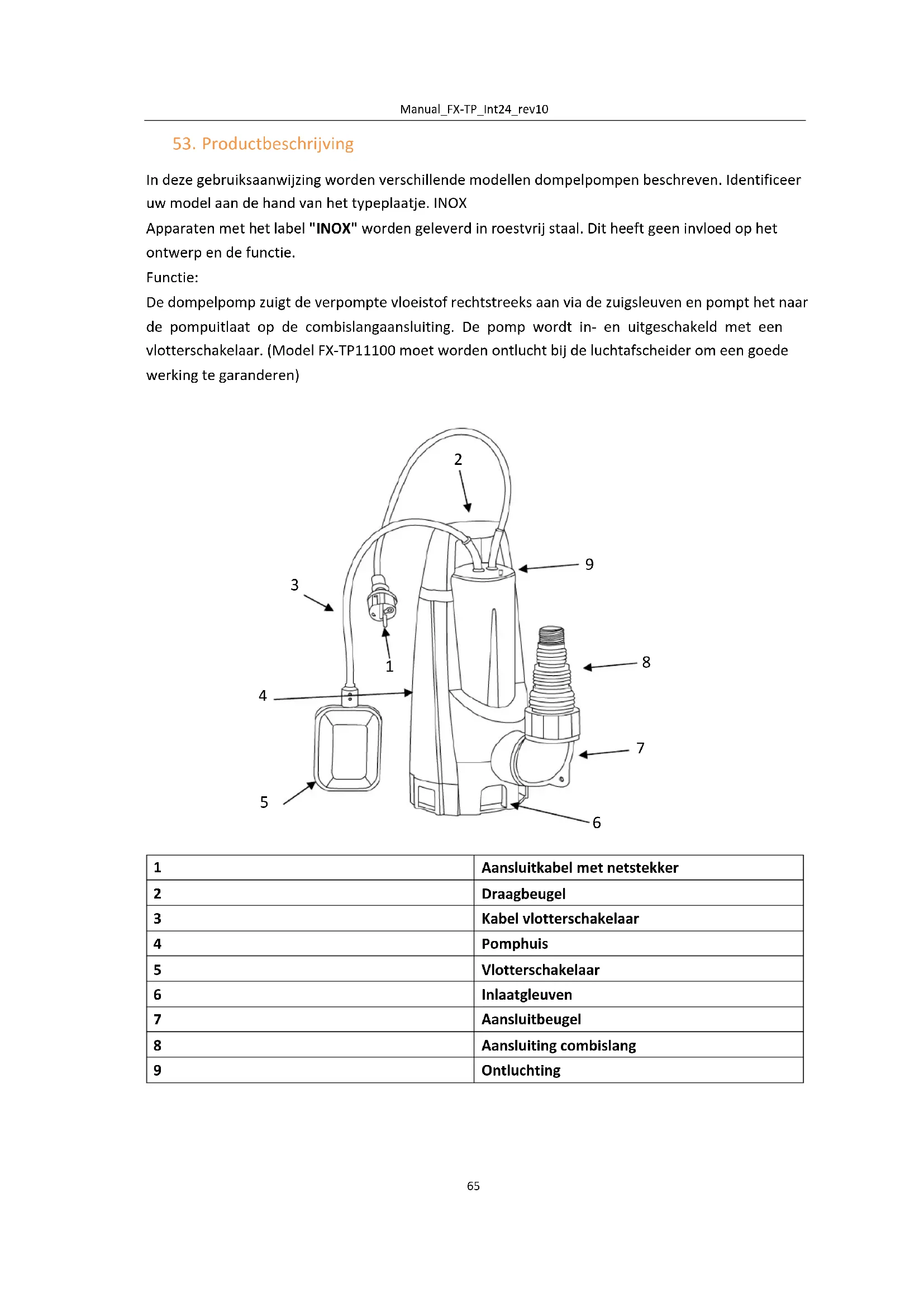

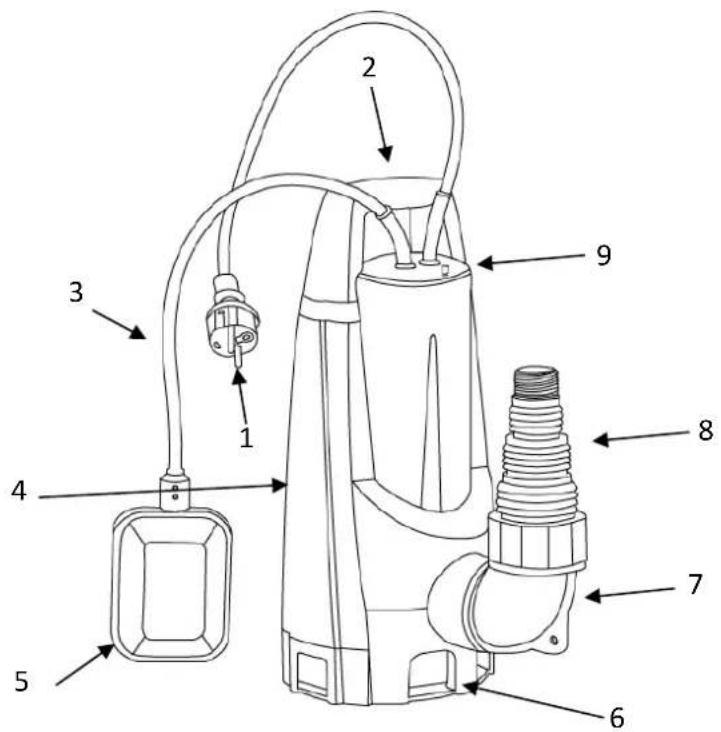

53. Productbeschrijving

In deze gebruiksaanwijzing worden verschillende modellen dompelpompen beschreven. Identificeer uw model aan de hand van het typeplaatje. INOX Apparaten met het label "INOX" worden geleverd in roestvrij staal. Dit heeft geen invloed op het ontwerp en de functie. Functie: De dompelpomp zuigt de verpompte vloeistof rechtstreeks aan via de zuigsleuven en pompt het naar de pompuitlaat op de combislangaansluiting. De pomp wordt in- en uitgeschakeld met een vlotterschakelaar. (Model FX-TP11100 moet worden ontlucht bij de luchtafscheider om een goede werking te garanderen)

Aansluitkabel met netstekker

Kabel vlotterschakelaar

Aansluiting combislang

54. Beoogd gebruik en algemene veiligheidsinstructies

De dompelpomp is bedoeld voor privégebruik in huis en tuin. Hij mag alleen worden gebruikt binnen de bedrijfslimieten die zijn aangegeven in de technische gegevens. De dompelpomp is geschikt voor:

• Afvoer in geval van overstroming

• Rond en uit containers pompen

• Waterwinning uit putten en schachten

• Drainage van afvoeren en putten. De dompelpomp is alleen geschikt voor het verpompen van de volgende vloeistoffen:

• Vuil water met max. 5% gesuspendeerde vaste stoffen en een deeltjesgrootte van max. 30 mm diameter (met FX-TP11100 tot 35 mm). Mogelijk misbruik: De dompelpomp mag niet continu worden gebruikt. Hij mag niet permanent worden ondergedompeld onder een waterdiepte van 3 meter. Hij is niet geschikt om te pompen:

• Agressieve media zoals chemicaliën

• Bijtende, ontvlambare, explosieve of gasvormige vloeistoffen

• Vloeistoffen die warmer zijn dan 35 graden Celsius

• Zand of schurende vloeistoffen. Veiligheidsinstructies:

• Kinderen en personen die de gebruiksaanwijzing niet kennen, mogen het apparaat niet gebruiken.

• Pak het apparaat nooit op, vervoer het niet en bevestig het niet aan de aansluitkabel.

• Ongeoorloofde wijzigingen of aanpassingen aan het apparaat zijn verboden.

• Trek altijd de stekker uit het stopcontact voordat u aan het apparaat gaat werken.

• Gebruik de pomp niet zonder aardlekschakelaar.

• De pomp moet worden gevoed met 230V wisselstroom zoals aangegeven op het typeplaatje.

• Gebruik het netsnoer niet om de pomp te dragen of los te koppelen.

• Zorg ervoor dat de elektrische aansluitingen beschermd zijn tegen vocht.

• Laat de pomp niet drooglopen. Gebruik de pomp nooit als de aanzuigslang geblokkeerd is.

• Gebruik de pomp niet als de veiligheidsvoorzieningen beschadigd zijn. Deactiveer nooit veiligheidsinrichtingen.

• Gebruik geen pompen in omgevingen met explosiegevaar, bijvoorbeeld met ontvlambare vloeistoffen, gassen of stof.

• Houd kinderen en niet-gekwalificeerde personen uit de buurt van de pomp wanneer deze in gebruik is.

• Risico op letsel door heet water. Als de pomp lange tijd draait terwijl de uitlaat gesloten is, kan het water in de pomp warm worden en kan er heet water uit de uitlaat ontsnappen en letsel veroorzaken.

• Blijf alert, let op wat je doet en gebruik je gezonde verstand wanneer je een pomp bedient.

• Onderhoud de pomp. Als de pomp beschadigd is, laat deze dan voor gebruik repareren door een specialist.

• Deze pomp is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructies hebben gekregen over het gebruik van de pomp van een persoon die verantwoordelijk is voor hun veiligheid.

• Houd kinderen onder toezicht en zorg ervoor dat ze niet met de pomp of het netsnoer spelen. Houd kinderen uit de buurt van de pomp wanneer ze aan het werk zijn. Elektrische veiligheid:

• De pomp mag niet werken als er mensen in het zwembad of de tuinvijver zijn.

• De netspanning in huis moet overeenkomen met de netspanning die is opgegeven in de technische gegevens; gebruik geen andere netspanning.

• Het apparaat mag alleen worden gebruikt op een elektrische installatie conform DIN/VDE0100, deel 737, 738 en 702. Ter beveiliging moet een 10 A stroomonderbreker en een aardlekschakelaar met een nominale aardlekstroom van 10/30 mA worden geïnstalleerd.

• Gebruik alleen verlengkabels die bedoeld zijn voor gebruik buitenshuis - minimale doorsnede 1,5 mm². Rol kabelhaspels altijd volledig af.

• Beschadigde of broze verlengkabels mogen niet worden gebruikt.

• Controleer de toestand van uw verlengkabel voor elk gebruik.

• De stekker van de pompkabel moet overeenkomen met het stopcontact. Pas de stekker op geen enkele manier aan. Gebruik geen verloopstekkers. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.

• Vermijd fysiek contact met geaarde oppervlakken.

• De pomp is uitgerust met een compatibel stopcontact. De stroombron in uw land moet voldoen aan de internationale voorschriften.

• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn klantenservicecentrum of gelijk gekwalificeerde personen om gevaren te voorkomen.Manual_FX-TP_Int24_rev10

De pomp mag niet worden weggegooid bij het normale huishoudelijke afval, maar moet worden weggegooid volgens de plaatselijke milieuvoorschriften.

Voldoen aan de veiligheidsvoorschriften die van toepassing zijn op de EU-markt Lees voor gebruik de gebruiksaanwijzing.Manual_FX-TP_Int24_rev10

56. Verzorging en onderhoud van het apparaat

LET OP: Haal de stekker uit het stopcontact voordat u onderhoud of reparaties uitvoert!

• Bij een tijdelijke installatie moet het apparaat na elk gebruik worden afgespoeld met schoon water.

• In het geval van een permanente installatie moet het startmechanisme om de 3 maanden worden gecontroleerd om er zeker van te zijn dat het goed werkt.

• Verwijder regelmatig al het vuil dat zich in de vijver kan ophopen.

• Stel de pompen niet bloot aan vorst.

• Vermijd drooglopen van de pomp.

• Beschadig de kabel niet. Gebruik de kabel nooit om de pomp te dragen, eraan te trekken of los te koppelen.

• Reinig de pomp regelmatig als aangezogen vloeistof bezinksel veroorzaakt.

• Vermijd schokken en laat de pomp niet vallen.

57. Het apparaat monteren en starten

Controleer dit voordat u het apparaat start: De pompen zijn ontworpen om alleen helder water of water met kleine deeltjes aan te zuigen. De pomp moet geïnstalleerd worden op een vlakke en horizontale ondergrond. De pomp is niet geschikt voor professioneel/commercieel gebruik. Monteren en starten:

13. Sluit een afvoerleiding aan met een diameter die ten minste gelijk is aan de diameter van de

14. Dompel de pomp onder in de aan te zuigen vloeistof onder een hoek van 45 graden (om de

hoeveelheid lucht in het pomphuis te verminderen). Als de pomp op de vloer staat, zorg er dan voor dat hij op een vlakke en stabiele ondergrond staat.

15. Zorg ervoor dat niemand in de te verpompen vloeistof staat.

16. Steek de stekker van de pomp in het stopcontact.

59. Hulp bij storingen

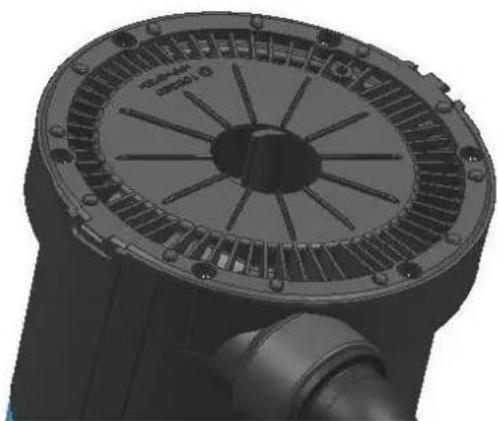

WAARSCHUWING!!! Steek geen vingers of andere voorwerpen in de opening wanneer u het deksel verwijdert!

Storing Controleer Maatregel Motor start niet en maakt geen geluid Zit de stekker van de pomp in het stopcontact? Controleer je elektronica. Zorg ervoor dat de vlotter vrij kan bewegen. Pomp levert niet Beweegt het transportwiel? Is het in goede staat? Is de pompinlaat vrij? Is de afvoerleiding te smal? Is het hoofd te hoog gemonteerd? Verhelp de oorzaak van de verstopping, vervang de waaier en reinig de pompinlaat. Gebruik de pomp voor zover dat technisch mogelijk is.Manual_FX-TP_Int24_rev10

De pomp stopt plotseling Is er genoeg water om aan te zuigen? Heeft de pomp lang gedraaid zonder te stoppen? Weet je zeker dat de pompinlaat niet geblokkeerd is? Komt de netvoeding overeen met die op het typeplaatje? Is de vloeistof koeler dan 35 graden Celsius? Haal de stekker van de pomp uit het stopcontact en laat de pomp 20-30 minuten afkoelen. Reinig de pompinlaat. Let op de temperatuur van de vloeistof. Gebruik een stroomaansluiting die overeenkomt met de technische gegevens van het apparaat. Debiet daalt Is de pompinlaat schoon? Is de waaier schoon? Is de afvoerleiding verstopt? Maak de vuile zones schoon. Lage doorstroming of lekkage Is de pompinlaat schoon? Is de waaier schoon? Is de afvoerleiding verstopt? Is de diameter van de afvoerpijp groot genoeg? Reinig de aangetaste zones en controleer indien nodig de terugslagklep. Een buis met een geschikte diameter aansluiten.Manual_FX-TP_Int24_rev10

60. EU-conformiteitsverklaring

Hierbij verklaren wij dat FUXTEC GMBH KAPPSTRAßE 69, 71083 HERRENBERG, DUITSLAND dat het apparaat dat hieronder wordt beschreven, op grond van zijn ontwerp en constructie en in de versie die door ons op de markt wordt gebracht in de handel brengt, voldoet aan de fundamentele veiligheids- en gezondheidseisen van de EG- richtlijnen. Naam van het apparaat Naam apparaat: Elektrische dompelpomp / vijver Type apparaat: FX-TP1250 / FX-RTP350 /FX TP1350 FX-TP1750/FX-TP11100 + STAINLESS STEEL Merk: FUXTEC Opgenomen vermogen FX-TP1250: 250W FX-RTP350: 350W FX-TP1350: 350W FX-TP1750: 750W FX-TP11100: 1100W CE-normen. normen: Relevante CE-normen: Toegepaste normen: 2006/95/EG, 2004/108/EG, 2014/35/EU, 2002/95/EG EN55014-1 : 2006+A1 EN55014-2 : 1997+A1+A2 EN60335-1 : 2002+A1+A11+A12+A2+A13+A14+A15 EN60335-2-41 : 2003+A1+A2 EN61000-3-2 : 2006+A1+A2 EN61000-3-3 : 2008 EN55014-1 EN55014-2 EN61000-3-2 EN61000-3-3
