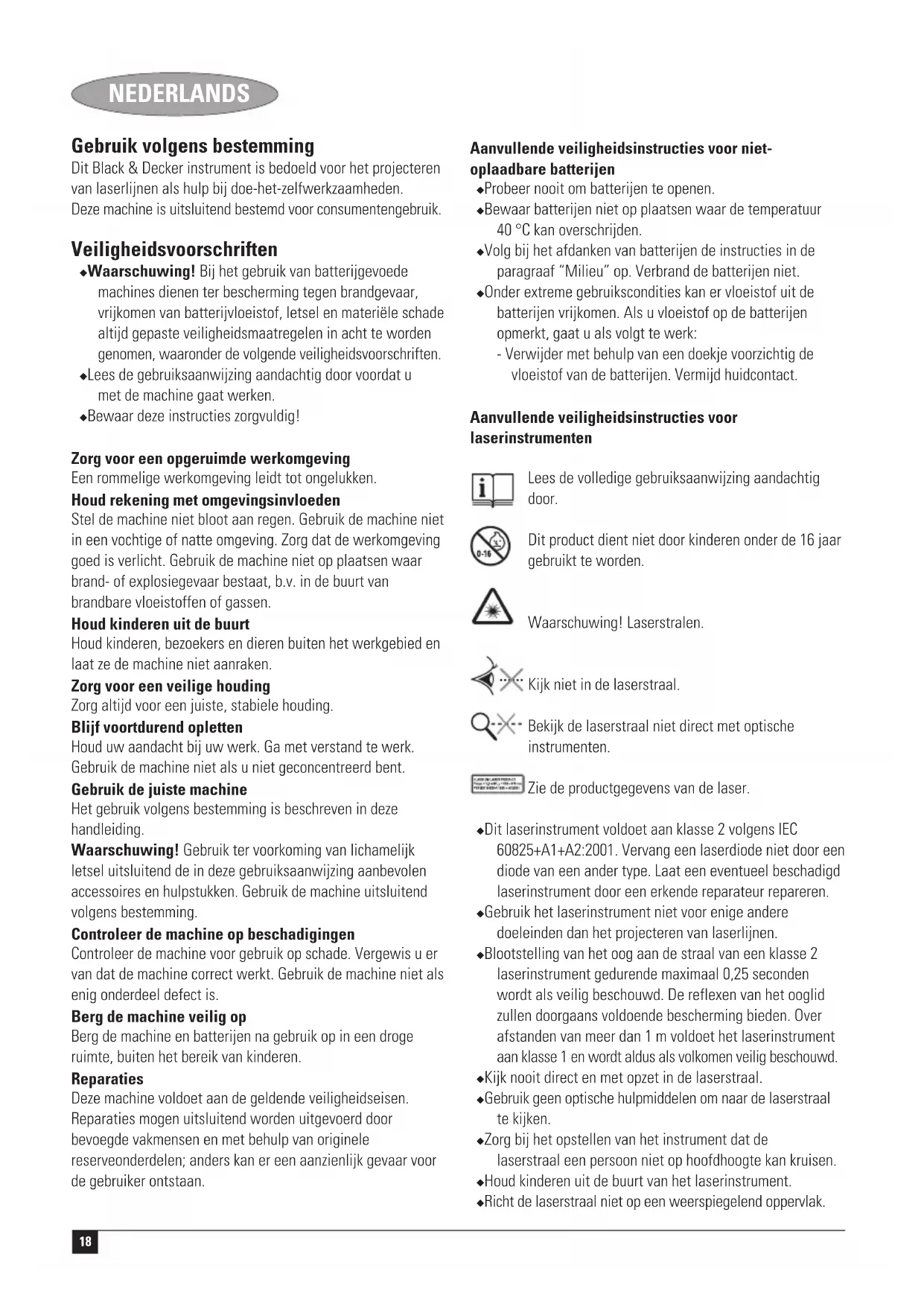

GEBRUIKSAANWIJZING BDL100P BLACK & DECKER

Gebruik volgens bestemming

Dit Black & Decker instrument is bedoeld voor het projecteren van laserlijnen als hulp bij doe-het-zelfwerkzaamheden.

Deze machine is uitsluitend bestemd voor consumentengebruik.

Veiligheidsvoorschriften

Waarschuwing! Bij het gebruik van batterijgevoede machines dienen ter bescherming gegen brandevaar, vrijkomen van batterijvloeistof, letsel en materiele schade altijd gespaste veriligeidsmaatregelen in acht te worden genomen, waaronder de volgende veriligeidsvoorschriften.
Lees de gebruiksaanwijzing aandachtig door voordat u met de machine gaat werken.
Bewaar deze instructies zorgvuldig!

Zorg voor een opgeruimde werkomgeving

Een rommelige werkomgeving leidt tot ongelukken.

Houd rekening met omgevingsinvloeden

Stel de machine Niet bloat aan regen. Gebruik de machine Niet in een vochtige ofatie omgeving. Zorg dat de werkomgeving goed is verlicht. Gebruik de machine Niet opplaatsen waar brand- of explosiegevaar bestaat, b.v. in de buurt van brandbare vloeistoffen of gassen.

Houd kinderen uit de buurt

Houd kinderen, bezoekers en dieren buiten het werkgebied en LASTZe de machine Niet aanraken.

Zorg voor een veilige houding

Zorg algijd voor een juiste, stabiele houding.

Blijf voortdurend opletten

Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine Niet als u niet geconcentreerd bent.

Gebruik de juiste machine

Het gebruik volgens bestemming is beschreiben in deze handleiding.

Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend volgens bestemming.

Controleer de machine op beschadigingen

Controleer de machine voor gebruik op schade. Vergewis u er van dat de machine correct werkt. Gebruik de machine Niet als enig onderdeel defect is.

Berg de machine veilig op

Berg de machine en batterijen na gebruik op in een droge ruimte, buiten het bereik van kinderen.

Reparaties

Deze machine voldoet aan de geldende verilgheidseisen.
Reparaties mogen uitsluitend worden uitgevoerd door bevoegde vakmensen en met behulp van originele reserveonderdelen; anders kan er een aanzienlijk gevaar voor de gebruiker ontstaan.

Aanvullende veiligheidsinstructies voor Nietoplaadbare batterijen

Probeer nooit om batterijen te openen.
Bewaar batterijen Niet opplaatsen waar de temperatuur 40^ kan overschrijden.
Volg bij het afdanken van batterijen de instructies in de paragraaf "Milieu" op. Verbrand de batterijen Niet.
Onder extreme gebrukscondities kan er vloeistof uit de batterijen vrijkomen. Als u vloeistof op de batterijen opmerkt, gaat u als volgt te werk:

• Verwijder met behulp van een doeke voorzichtig de vloeistof van de batterijen. Vermijd huidcontact.

Aanvullende veiligheidsinstructies voor laserinstrumenten

Lees de volledige gebruiksaanwijzing aandachtig door.

Dit product dient Niet door kinderen onder de 16JAar gebruikt te worden.

Waarschuwing! Laserstralen.

Kijk Niet in de laserstraal.

Bekijk de laserstraal Niet direct met optische instrumenten.

Zie de productgevens van de laser.

Dit laserinstrument voldoet aan klasse 2 volgens IEC 60825+A1+A2:2001. Vervang een laserdiode Niet door een diode van een ander type. Laat een eventuel beschadigd laserinstrument door een erkende reparateur repareren.
Gebruik het laserinstrument nicht voor enige andere doeleinden dan het projecteren van laserlijnen.
Blootstelling van het oog aan de straal van een klasse 2 laserinstrument gedurende maximaal 0,25 seconden wordt als veilig beschouwd. De reflexen van het ooglid zullen doorgaans voldoende bescherming bieden. Over afstanden vaneer dan 1 voldoet het laserinstrument aan klasse 1 en wordt aldus als volkommen veilig beschouwd.
Kijk nooit direct en met opzet in de laserstraal.
Gebruik geen optische hulpmiddelen om maar de laserstraal te kijken.
Zorg bij het opstellen van het instrument dat de laserstraal een person Niet op hoofdoogte kan kuisen.
Houd kinderenuit debuurt van het laserinstrument.
Richt de laserstraal Niet op een weerspiegelend oppervlak.

Onderdelen

1. Aan/uit-schakelaar
2. Laseropening
3. Batterijdekolse
4. Gradenboog
5. Winkelhaak
6. Poot (voorkant)

Assemblage

Waarschuwing! Controller of de machine is uitgeschakeld.

De batterijenplaatsen (fig.A)

Verwijder de batterijdeksen (3) van het instrument.
Steek de batterijen in het apparaat volgens de aangegeven richting.
Plaats de deksel waar terug en klik deze op deplaats.

Installeren van de machine (fig. B & C)

De machine kan op de meegeleverde gradenboog worden bevestigd. De machine kan ook met de gradenboog op de meegeleverde winkelhaak worden bevestigd.

De machine op de gradenboog plaatsen

Voordat de machine op de gradenboog worden geinstalleerd, dient de poot aan de voorkant (6) ingeklapte to worden.

Plaats de gradenboog op het werkstuk.
Breng de bodem van de machine in lijn met de gradenboog (4).

Plaats de awhile poten (7) in de cirkelvormige groef (8) bijCUSnenliggende hoeken.
Plaats de allerste poten in de corresponderende gaten (9) bij vastgestelde/vooraf ingestelde hoeken.

Installeren van de gradenboog (fig. C & D)

De machine kan met de gradenboog worden gebruikt om laserlijnen te projecteren in een vastgestelde/vooraf ingestelde ofussenliggende hoek, en op elke positie op of vanaf der rand van het werkstuk. Voor verbeterde nauwkeurigheid worden een winkelhaak (5) met de machine meegeleverd.

Tegen het werkstuk (fig. C)

Klap de aanslagen (10) omhoog.
Breng de aanslagen in lijn met de rand van het werkstuk.
Plaats de gradenboog (4) op het werkstuk. Controller of de aanslagen gegen het werkstuk drukken.
Plaats de machine op de gradenboog.

De winkelhaak gebruiken (fig. D)

Breng de winkelhaak (5) in lijn met derand van het werkstuk.
Plaats de winkelhaak op het werkstuk
Plaats de gradenboog (4) op de winkelhaak. Controller of de verhoogde rand (11) gegen de winkelhaak drukt.

Plaats de machine op de gradenboog.

Gebruik

Klap de voorpoot (6)uit.
Installeer, indien nodig, de machine op de gradenboog (4) en/of de winkelhaak (5).
Schuif de aan/uit-schakelaar (1) maar voren om de machine in te schakelen.
Beweeg het instrument zover nodig om de laserlijn correct teplaatsen. De laserstraal markeert de zaagsnede.
Schakel de machine na het werk algtd uit door de aan/uitschakelaar (1) maar achefteren te schuiven.

Gebruik met de gradenboog (fig. B)

Vastgestelde/vooraf ingestelde hoeken (fig. E)

Breng de poten van de machine in lijn met een combinatie aan gaten op de gradenboog (4). Kijk in de tabel hieronder voor een lijst met vastgestelde hoeken die kuren worden geselecteerd.
Plaats de poten in de gaten.
Schakel de machine in.

Hoek

1. 0^ links parallel met de rand van het werkstuk..
2. 30^ links.
3. 45^ links.
4. 90^ in een rechte hoek met de rand van het werkstuk.
5. 45^ rechts
6. 30^ rechts
7. 0^ rechts parallel met de hoek van het werkstuk.

Tussenliggende hoeken (fig. B)

Breng de poten (7) van de machine in lijn met de cirkelvormige groef (8) op de gradenboog (4).
Plaats de poten in de cirkelvormige groef.
Stel de positie van de machine zodanig af om de laserlijn correct teplaatsen.
Schakel de machine in.

De winkelhaak gebruiken (fig. D)

Plaats de winkelhaak zoals gewenst op het werkstuk.
Markeer het beginnPunt van de zaagsnede met de liniaal op de winkelhaak.
Plaatsdegradenboog (4) op de winkelhaak. Breng de 90^ - marking (19) in lijn met de marking op het werkstuk.
Plaats de machine op de gradenboog.
Schakel de machine in.

Milieu

Gescheiden inzameling. Dit product mag nicht met het gewone huishoudelijkke afval worden weggegooid.

Wanneru uw oude Black & Deckerproduct aan verranging toe is of het u Niet langer van Dienst kan zich, gooi het dan nicht bij het huishoudelijk afval. Zorg ervoor dat het product geschaden kan worden ingezameld.

Door gebrukke producten en verpakkingen gescheden in te zamelen, worden de materialen gerecycled en opnieuw gebruikt. Hergebruik van gerecyclede materialen voorkomt milieuuervuiling en verminder de vraag aan grondstoffen.

Inzamelpunten voor geschaden inzameling van elektrische huishoudproducten bij gemeentelijkke vuilnisbergen of bij de verkoper waar u een新产品 koopt,+kennen aanplaatselijke voorschriften gebonden zich.

Black & Decker biedt de möglichkheid tot inzamelen en recyclen van afgedankte Black & Decker producten. Om gebruik van deze service te make, dient u het product aan een van ons servicecentra te sturen, die voor ons de inzameling verzorgen.

U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de weiterijde van deze handleiding. U kunt ook een lijst van onsze servicecentra en meer informatie m.b.t. once klantenservice vinden op het volgende Internet-adres: www.2helpU.com

Accu's

Versleten batterijden dienen op milieubewuste wijze te worden verwijderd:

Verwijder de batterijen zoals hierboven is beschreiben.
Plaats de batterijen in een geschikte verpakking, zodat de accucontacten Niet können worden kortgesloten.
Breng de batterijen maar eenplaatselijk verwerkingscentrum voorklein chemisch afval.

Spanning V 3

Batterijmaat 2 x LR6 (AA)

Laserklasse 2

Bedrijfstemperatuur °C 0 - 40

Gewicht (zonder accu) kg 0,06

EG-verklaring van overeenstemming

BDL100P

Black & Decker verklaart dat deze machines in overeenstemming zich met: EN 61010, EN 60825, EN 61000

Kevin Hewitt

Black & Decker heeft vertrouwen in zijn producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijk rechten en beperken deze Niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kostenloze verwanging van defecte onderdelen, de reparatie van het product of de verwanging van het product, tenzij:

Het product is gebrukt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden;
Het product onoordeelkundig is gebruikt;
Het product is beschadigd door invloeden van buitenaf of door een ongeval;
Reparaties zich uitgevoerd door anderen dan once servicecentra of Black & Decker personeel.

Om een beroep op de garantie te doen, dient u een aankoopbewijs te overhandigen aan de verkoper of een van once servicecentra. U kurz het adres van het dichtst bijzijnde servicecentrum opvragen via de adressen op dechterzijde van deze handleiding. U kurz ook een lijst van once servicecentra en meer informatie m.b.t. once klantenservice vinden op het volgende Internet-adres: www.2helpU.com

Meld u aan op once website www.blackanddecker.nl om te worden ge'informeerd over{nieuwe producten en speciale aanbiedingen. Verdere informatie over het merk Black & Decker en once producten vindt u op www.blackanddecker.nl

Uso previsto

Adres van de dealer Aankoopdatum
