BEDIENUNGSANLEITUNG BDL100P BLACK & DECKER

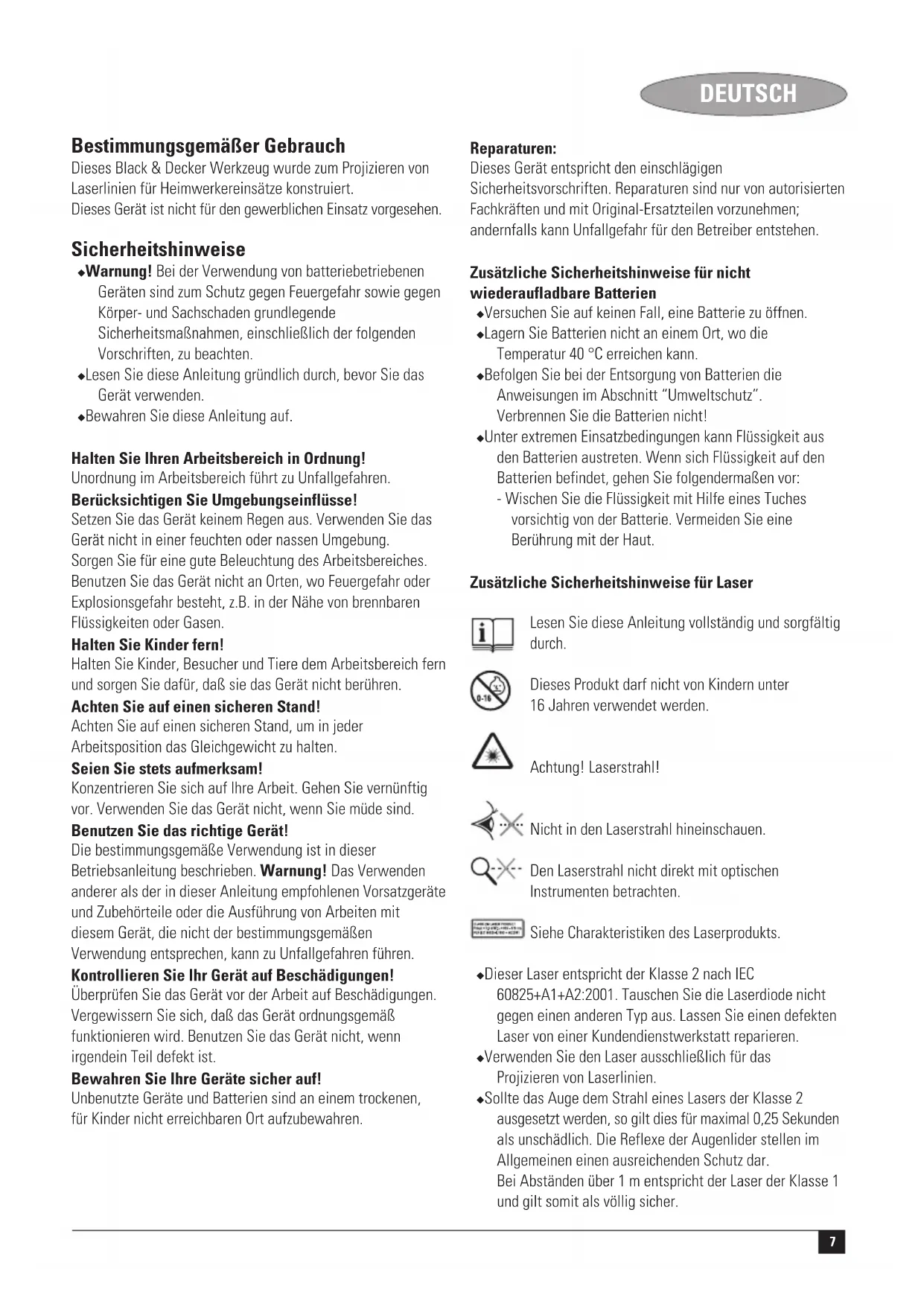

Bestimmungsgemäßer Gebrauch

Dieses Black & Decker Werkzeug wurde zum Projizieren von Laserlinien für Heimwerkereinsätze konstruiert.
Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitshinweise

Warning! Bei der Verwendung von batteriebetriebenen Geräten sind zum Schutz gegen Feuergefahr sowie gegen Körper- und Sachschaden grundlegende Sicherheitsmaßnahmen, einschließlich der folgenden Vorschriften, zu beachten.
- Lesen Sie diese Anleitung gründlich durch, bevor Sie das Gerät verwenden.
Bewahren Sie diese Anleitung auf.

Halten Sie ihren Arbeitsbereich in Ordnung!

Unordnung im Arbeitsbereich führt zu Unfallgefahren.

Berücksichtigten Sie Umgebungseinflüsse!

Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in einer feuchten oder nassen Umgebung. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches. Benutzen Sie das Gerät nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen.

Halten Sie Kinder fern!

Halten Sie Kinder, Besucher und Tiere dem Arbeitsbereich fern und sorgen Sie davon, daß sie das Gerät nicht berühren.

Achten Sie auf einen sicheren Stand!

Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten.

Seien Sie stets aufmerksam!

Konzentrieren Sie sich auf ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Gerät nicht, wenn Sie mäde sind.

Benutzen Sie das richtige Gerät!

Die bestimmungsgemäß Verwendung ist in dieser Betriebsanleitung beschreiben. Warning! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit thisem Gerät, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen.

Kontrollieren Sie Ihr Gerät auf Beschädigungen!

Überprüfen Sie das Gerät vor der Arbeit auf Beschädigungen. Vergewissern Sie sich, daß das Gerät ordnungsgemäß Funktionieren wird. Benutzen Sie das Gerät nicht, wenn irgend ein Teil defekt ist.

Bewahren Sie ihre Geräte sicher auf!

Unbenutzte Geräte und Batterien sind an einem trockenen, für Kinder nicht erreichbaren Ort aufzubewahren.

Reparaturen:

Dieses Gerät entspricht den einschlägigen Sicherheitsvorschriften. Reparaturen sind nur von autorisierten Fachträften und mit Original-Ersatzteilen vorzunehmen; andernfalls kann Unfallgefahr für den Betreiber entstehen.

Zusätzliche Sicherheitshinweise für nicht wiederaufladbare Batterien

Versuchen Sie auf keinen Fall, eine Batterie zu öffnen.
Lagern Sie Batterien nicht an einem Ort, wo die Temperatur 40^ erreichen kann.
Befolgen Sie bei der Entsorgung von Batterien die Anweisungen im Abschnitt "Umweltschutz". Verbrennen Sie die Batterien nicht!
Unter extremen Einsatzbedingungen kann Flüssigkeit aus den Batterien austreten. Wenn sich Flüssigkeit auf den Batterien befindet, gehen Sie folgendermaßen vor: - Wischen Sie die Flüssigkeit mit Hilfe eines Tuches vorsichtig von der Batterie. Vermeiden Sie eine Berührung mit der Haut.

Zusätzliche Sicherheitshinweise für Laser

Lesen Sie diese Anleitung vollständig und sorgfältig durch.

Dieses Produkt darf nicht von Kindern unter 16 Jahren verwendet werden.

Achtung! Laserstrahl!!

Nicht in den Laserstrahl hineinschauen.

Den Laserstrahl nicht direkt mit optischen Instrumenten betrachten.

Siehe Charakteristiken des Laserprodukts.

Dieser Laser entspricht der Klasse 2 nach IEC 60825+A1+A2:2001. Tauschen Sie die Laserdiode nicht gegen einen anderen Typ aus. Lassen Sie einen defekten Laser von einer Kundendienstwerkstatt reparieren.
Verwenden Sie den Laser ausschließlich für das Projizieren von Laserlinien.
Sollte das Auge dem Strahl eines Lasers der Klasse 2 ausgesetzt werden, so gilt dies für maximal 0,25 Sekunden als unschädlich. Die Reflexe der Augenlider stellen im Allgemeinen einen ausreichenden Schutz dar. Bei Abständen über 1 m entspricht der Laser der Klasse 1 und gilt somit als vollig sicher.

DEUTSCH

Schauen Sie niemals direkt bzw. absichtlich in den Laserstrahl.
Verwenden Sie keine optischen Geräte, um den Laserstrahl betrachten.
Stellen Sie das Gerät nicht in einer solchen Lage auf, daß der Laserstrahl Personen auf Kopfhöhe kreuzen kann.
- Lassen Sie keine Kinder in die Nähe des Lasers.
Richten Sie den Laserstrahl nicht auf eine reflektierende Oberfläche.

Merkmale

1. Ein/Aus-Schalter
2. Laserblende
3. Batteriedeckel
4. Gradbogen
5. Winkel
6. Vorderer Fuß

Montage

Achtung! Stellen Sie sicher, daß das Werkzeug ausgeschaltet ist.

Einsetzen der Batterien (Abb. A)

Entfernen Sie den Batteriedeckel (3) vom Werkzeug.
Setzen Sie die Batterien in der angegebenen Ausrichtung in das Werkzeug ein.
Bringen Sie den Deckel wieder an und setzen Sie ihn in seiner Lage einrasten.

Installation des Werkzeugs (Abb. B & C)

Das Werkzeug kann auf dem im Lieferumfang enthalten den Gradbogen installiert werden. Alternativ hierzu kann das Werkzeug mit dem Gradbogen auf dem im Lieferumfang enthaltenen Winkel installiert werden.

AnbringendesWerkzeugsaufdemGradbogen

Bevor das Werkzeug auf dem Gradbogen installiert wird, muss der vordere Fuß (6) eingezogen werden.

Positionieren Sie den Gradbogen auf dem Werkstück.
Richten Sie die Unterseite des Werkzeugs mit dem Gradbogen (4) aus.

• Setzen Sie bei Zwischenwinkel in die hinteren Fübe (7) in die Kreisnut (8).
• Setzen Sie bei feststehenden/voreingestellten Winkeln die hinteren Füße in die entsprechenden Löscher (9).

Installation des Gradbogens (Abb. C & D)

Das Werkzeug kann mit dem Gradbogen verwendet werden, um Laserlinien in einem feststehenden/voreingestellt den Winkel oder Zwischenwinkel in jeder beliebigen Position auf die Kante eines Werkstücks oder von der Kante eines Werkstücks aus zu projizieren.

Zur Erhöhung der Genauigkeit ist ein Winkel (5) Teil des Lieferumfangs des Werkzeugs.

Gegen das Werkstück (Abb. C)

Klappen Sie die Kantenlokalisierer (10) nach oben.
Richten Sie die Kantenlokalisierer mit der Kante des Werkstücks aus.
Positionieren Sie den Gradbogen (4) auf dem Werkstück. Vergewisern Sie sich, dass die Kantenlokalisierer bündig am Werkstück anliegen.
Setzen Sie das Werkzeug auf den Gradbogen.

Verwendung der Winkels (Abb. D)

Richten Sie den Winkel (5) mit der Kante des Werkstücks aus.
Positionieren Sie den Winkel auf dem Werkstück.
Haften Sie den Gradbogen (4) auf den Winkel. Vergewisern Sie sich, dass die erhobene Kante (11) bündig am Winkel anliegt.
Setzen Sie das Werkzeug auf den Gradbogen.

Gebrauch

Klappen Sie den vorderen Fuß (6) aus.
Installieren Sie das Werkzeug gegebenenfalls auf dem Gradbogen (4) und/oder Winkel (5).
Schieben Sie den Ein-/Ausschalter (1) nach vorne, um das Werkzeug einschalten.
Bewegen Sie das Werkzeug wie erforderlich, um die Laserlinie in ihre Position zu bringen. Der Laserstrahl markiert die beabsichtigte Schnittlinie.
Schalten Sie das Werkzeug nach Beendigung der Arbeit stets aus, indem Sie den Ein-/Ausschalter (1) nach halten schiben.

Gebrauch mit dem Gradbogen (Abb. B)

Feststehende/voreingestellte Winkel (Ab. E)

Richten Sie die Füsse (7) des Werkzeugs mit einer Lochkombination am Gradbogen (4) aus. Eine Liste der wählbaren feststehenden Winkel Goes aus der Tabelle unter hervor.
Setzen Sie die FüBe in die LÖcher.
Schalten Sie das Werkzeug ein.

Winkel

1. 0^ links, parallel zur Kante des Werkstücks.
2. 30^ links
3. 45^ links
4. 90^ im rechten Winkel zur Kante des Werkstücks.
5. 45^ rechts
6. 30^ rechts
7. 0^ rechts, parallel zur Kante des Werkstücks.

Zwischenwinkel (Abb. B)

Richten Sie die Füße (7) des Werkzeugs mit der Kreisnut (8) im Gradbogen (4) aus.
- Setzen Sie die Füße in die Kreisnut.
Stellen Sie die Position des Werkzeugs wie erforderlich ein, um die Laserlinie in ihre Position zu bringen.
Schalten Sie das Werkzeug ein.

Gebrauch mit dem Winkel (Abb. D)

Positionieren Sie den Winkel wie erforderlich auf dem Werkstück.
Markieren Sie den Anfangspunkt für den beabsichtigten Schnitt unter Verwendung des Winkellineals.
Setzen Sie den Gradbogen (4) auf den Winkel. Richten Sie die 90^ -Schragstellung (19) mit der Markierung am Werkstück aus.
Setzen Sie das Werkzeug auf den Gradbogen.
Schalten Sie das Werkzeug ein.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf nicht über den normalen Hausmull entsorgt werden.

Sollte Ihr Black & Decker Produkt eines Tages erneuert werden müssen, oder falls Sie es nicht weiter verwenden sollen, soarf es nicht über den Hausmull entsorgt werden. Stellen Sie这点es Produkt zur getrennten Entsorgung bereit.

Durch die getrennte Entsorgung gebrauchter Produkte und Verpackungen können die Materialien recycliert und wiederverwertet werden. Die Wiederverwertung recycler Materialien schont die Umwelt und verringgert die Nachfrage nach Rohstoffen.

Die regionalen Bestimmungen schreiben unter Umständen die getrennte Entsorgung elektrischer Produkte aus dem Haushalt an Sammelstellen oder seinen Handlers vor, bei dem Sie das neue Produkt erworben haben.

Black & Decker nimmt ihre ausgedienten Black & Decker Geräte gern darüber und sorgt für eine umweltfreundliche Entsorgung und Wiederverwertung. Um diesen Dienst zu nutzen,itte schicken Sie Ihr Produkt zu einer Vertragswerkstatt. Hier wird es dann auf unsere Kosten gesammelt.

Die Adresse des zuständigen Büros von Black & Decker steht in dieser Anleitung, darüberläßt sich die nachstgelegene Vertragswerkstatt ermittelt. Außen dem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com

Batterien

Entsorgen Sie verbrauchte Batterien auf umweltgerechte Weise.

Entfernen Sie die Batterien wie oben beschreiben.
Legen Sie die Batterien in eine geeignete Verpackung, um sicherzustellen, daß die Anschlüsse nicht kurzgeschlossen werden können.
Bringen Sie die Batterien zu einer regionalen Recyclingstation.

Technische Daten

BDL100P

Spannung V 3

BatteriegroBe 2 x LR6 (AA)

Laserklasse 2

Betriebstemperatur ^ C0 - 40

Gewicht (ohne Akku) kg 0,06

EU-Konformitätserkläragung

BDL100P

Black & Decker erklart hiermit, daß diese Geräte entsprechend folgenden Richtlinien und Normen konzipiert wurden: EN 61010, EN 60825, EN 61000

Kevin Hewitt

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käfer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schrankt diese keinesfalls ein. Sie gilt inSAMTlichenMitgliedssstaatenderEuropäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Geräts, ohne den Kunden damit mehr als unbedingt nötig in Anspruch zunehmen, allerdings vorbehaltlich folgender Ausnahmen:

wenn das Gerät gewerblich, beruflich oder im Verleihgeschäft benutzt wurde;
wenn das Gerät mißbrächlich verwendet oder mit mangelnder Sorgfalt behandelt wurde;

DEUTSCH

• wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde:
• wenn ein unbefugter Reparaturversuch durch andere Personal als das einer Vertragswerkstatt oder des Black & Decker-Kundendienstes unternommen wurde.

Zur Inanspruchnahme dieser Garantie ist dem Verkäfer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Der Kaufnachweis muß Kaufdatum und Gerätotyp bescheinigen. Die Adresse des zuständigen Büros von Black & Decker steht in dieser Anleitung, darüberläßt sich die nächstgelegene Vertragswerkstatt ermittelt. Außerdem ist eine Listeder Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com

Bitte besuchen Sie unter Website www.blackanddecker.de, um Ihr neuen Black & Decker Produkt zu registrieren und über neue Produkte und Sonderangebote aktuell informiert zu werden. Weitere Informationen über die Marke Black & Decker und unsere Produkte finden Sie unter www.blackanddecker.de
