Technische Kenmerken	Details
Zaagtype	Afkortzaag
Vermogen	2000 W
Toerental zonder belasting	5000 tpm
Zaagcapaciteit bij 90b0	320 mm
Zaagcapaciteit bij 45b0	220 mm
Zaagbladdiameter	250 mm
Gewicht	15 kg
Afmetingen (L x B x H)	700 x 600 x 400 mm
Gebruik	Ideaal voor het zagen van hout, panelen en vergelijkbare materialen.
Onderhoud	Regelmatige reiniging, controle van het zaagblad en smering van bewegende delen.
Veiligheid	Voorzien van een zaagbladbescherming en een veiligheidsschakelaar.
Algemene Informatie	2 jaar garantie, klantenservice beschikbaar.

Veelgestelde vragen - TECC 2025 UF EINHELL

Hoe monteer ik de EINHELL TECC 2025 UF zaag?

Raadpleeg de meegeleverde gebruiksaanwijzing voor gedetailleerde instructies over de montage. Zorg ervoor dat u elke stap volgt en controleer of alle onderdelen aanwezig zijn.

Wat te doen als de zaag niet start?

Controleer eerst of de zaag correct is aangesloten en of het stopcontact werkt. Zorg er ook voor dat de veiligheidsschakelaar in de aan-stand staat. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe vervang ik het zaagblad?

Koppel de zaag los en gebruik vervolgens de meegeleverde sleutel om de bout van het zaagblad los te draaien. Verwijder het oude zaagblad en plaats het nieuwe, zorg ervoor dat het goed gepositioneerd is voordat u de bout weer aandraait.

Hoe stel ik de zaagdiepte in?

Gebruik de instelhendel aan de zijkant van de zaag om de zaagdiepte in te stellen. Verplaats het zaagblad naar de gewenste diepte en vergrendel de hendel op zijn plaats.

Welke soorten materialen kan ik zagen met de EINHELL TECC 2025 UF zaag?

De zaag is ontworpen om hout, spaanplaten en vergelijkbare materialen te zagen. Vermijd het zagen van harde materialen zoals metaal of beton.

Wat te doen als het zaagblad vastloopt tijdens het zagen?

Stop onmiddellijk met zagen en koppel de zaag los. Controleer of er vuil het zaagblad blokkeert en verwijder dit. Start de zaag pas opnieuw op nadat het probleem is opgelost.

Hoe maak en onderhoud ik de zaag?

Maak de zaag na elk gebruik schoon met een droge doek om stof te verwijderen. Controleer regelmatig de staat van het zaagblad en smeer bewegende delen indien nodig.

Heeft de zaag garantie?

Ja, de EINHELL TECC 2025 UF zaag heeft doorgaans een garantie van 2 jaar. Bewaar uw aankoopbewijs voor eventuele claims.

Hoe kan ik reserveonderdelen voor de zaag verkrijgen?

U kunt reserveonderdelen verkrijgen door contact op te nemen met de klantenservice van EINHELL of door hun officiële website te bezoeken om een erkende dealer te vinden.

Zijn er veiligheidsmaatregelen die ik moet nemen bij het gebruik van de zaag?

Draag altijd een veiligheidsbril en handschoenen. Zorg ervoor dat de werkruimte vrij is en dat u een goede grip op de zaag heeft tijdens het gebruik.

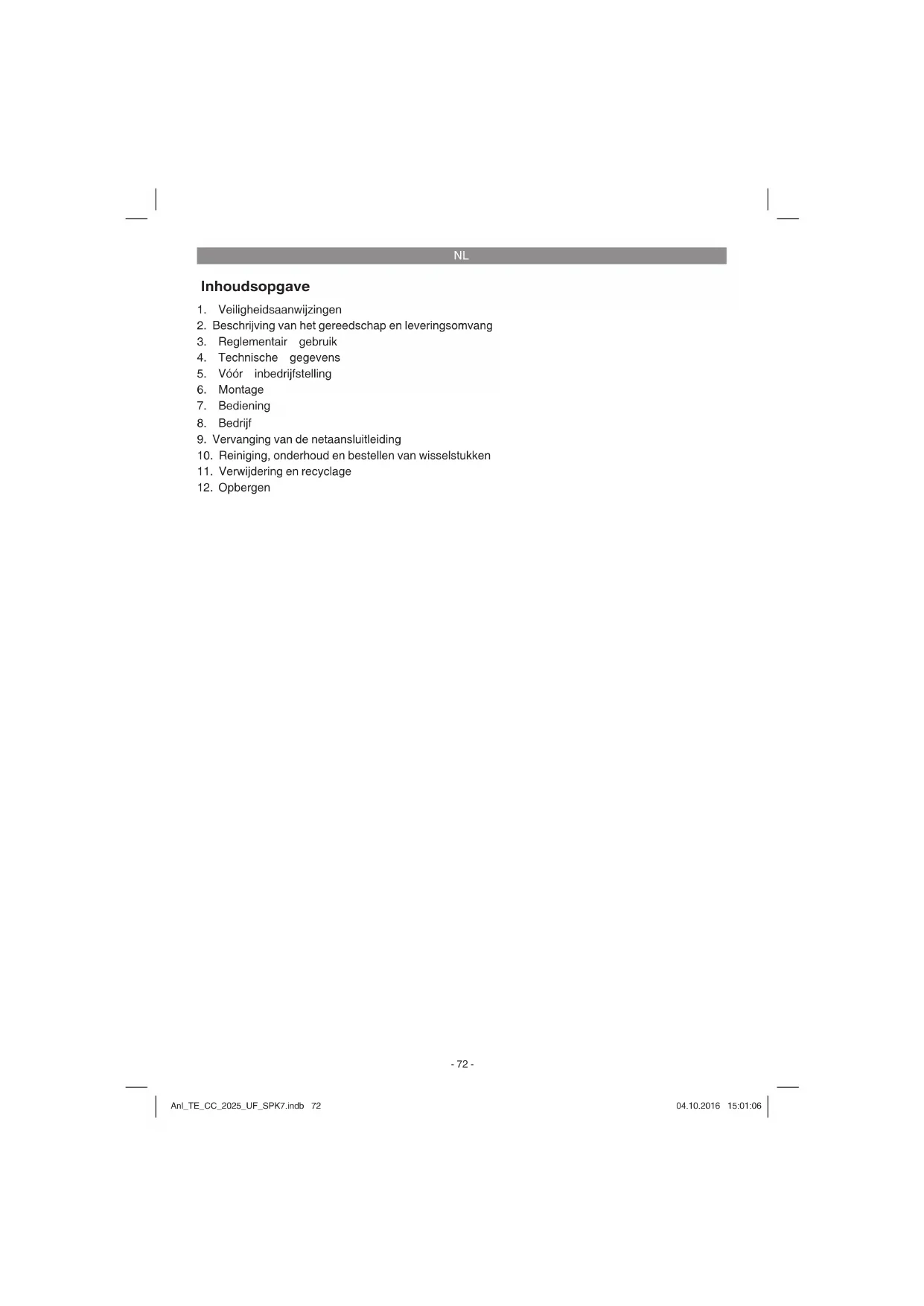

GEBRUIKSAANWIJZING TECC 2025 UF EINHELL

1. Veiligheidsaanwijzingen
2. Beschrijving van het gereedschap en leveringsomvang
3. Reglementair gebruik
4. Technische gegevens
5. Vórár inbedrijfstelling
6. Montage
7. Bediening
8. Bedrijf
9. Vervanging van de netaansluitleiding
10. Reiniging, onderhoud en bestellen van wisselstukken
11. Verwijdering en recyclage
12. Opbergen

NL

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geben tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Asbestoudend materiaal mag Niet worden bewerkt!

Voorzichtig! Draag een verilgheidsbril. Vonken dieijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsappen können leiden tot zichverlies.

Voorzichtig! Lichamelijk gevaar! Niet in het draaiende zaagblad vrijpen.

OFF ON

Overbelastingsschakelaar

NL

Gevaar!

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding / veiligheidsinstructures zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kut terugvinden. Mocht u dit toestel aan andere personen dooregeven, gelieve dan deze handleiding / veiligheidsinstrumentes mee te given. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan niet-naleving van deze handleiding en van de veiligheidsinstrumenties.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumentes vindt u in de bijgaande brochure.

Gevaar!

Lees alle verilgheidsinstructies en aanwijzigen. Nalatigheden bij de inachtneming van de verilgheidsinstructies en aanwijzingen kannen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle verilgheidsinstructies en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het apparaat (fi g. 1-3, 7-8, 11-14)

1 Zaagtafel
2 Zaagbladbescherming
3 Schuifstok
4 Zaagblad
5 Spleebout
6 Tafelinzetstuk
7 Parallelle aanslag, compleet
8 Handwiel
9 Instel- en vastzetgreep
10 Onderstel
11 Aan/Uit-schakelaar
12 Excenterhefboom
13 Rubber voet, instelbaar
14 Dwarsaanslag
15 Schroef
16 Afzigadapter
17 Schroef met verzonken kop
18 Gat (spleebout)
19 Bevestigingschroef
20 Schroef
21 Groef

22 Schaal
23 Aanslagrail
24 Houder
25 Gleuf
26 Schroef
27 Gleuf
28 Geleiderail
29 Borgplaat
30 Tegenlager spleebout
31 Wiel
32 Houder voor parallelle aanslag
33 Tafelverbreding
34 Gereedschapshaak
35 Hefboom
36 Moeren
37 Gaff elsleutel
38 Gaff elsleutel
39 Tafelverlenging
40 Flens
41 Overbelastingschakelaar
42 Kabelopwikkeling
43 Schuifslede

a Schroef
b Vastzetschroef
c Hefboom
d Onderlegplaatje
e Schroef
f Asschroef
g Onderlegplaatje
h Afstandsbuizen
i Moer

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controlen aan de hand van de beschreiben omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoer de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtiguit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

NL

Gevaar!

Het toestel en het verpakkingsmaterialaal zich geen spelgoed voor kinderen! Kinderen mo-gen Niet met plastic zakken, folies enkleine stukken spelien! Er bestaat inslik- en verstikkingsgevaar!

Zaagbladbescherming
Schuifstok
- Parallelle aanslag
Dwarsaanslag
Aanslagrail
Onderstel
Gaffelsleutel (2x)
Tafelverlenging
Tafelverbreding
Wiel (2x)
Onderstel
Montagematerialia
Originele handleiding
Veiligheidsinstructies

De tafelcirkelzaag dient om alle soorten hout in de lengte en breedte (enkel met dwarsaanslag) overeenkomstig de grootte van de machine te snijden. Rond hout van welke soort dan ook mag nicht worden geseden.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk anderverder gaand gebruik is Niet reglementair. Vooraaruit voortvloeieende schade of verwondingen van welke aard dan ook is de gebruiker/ bediener, net de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overe enkomstig hun bestemming nicht geconstruereerd zich voor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrièle bedrijven alsmede bij gelijk te stellen aktiviteiten worden gebruikt.

Alleen de voor de machine gegaste zaagbladen (HM of CV zaagbladen) moot worden gezruikt. Het gebruik van HSS zaagbladen en doorsijpschijven van welke soort dan ook is verboden.

Het naleven van de veiligheidsvoorschriften alsook van de montage- en bedrijfsvoorschriften van deze gebruiksaanwijzing hoort eveneens tot

het doelmatig gebruik.

Personen, die de machine bedieren en onderhonden,要去en methaar vertrouwd en op de hoogetje xin van maybeke gvearen. Bovendien要去en de geldende voerschriften ter voorkoming van ongevallen strikt worden opgevolgd. Andere algemene regels qua arbeidsgeneeskunde en veiligheid dienen in acht te worden genomen.

Veranderingen aan de machine sluiten een aansprakelijkheid van de fabrikant en waaruit voortvloeigiende schade helemaal uit. Ondanks een doelmatig gebruik konnen bepaalde resterende risicofactoren Niet volledig uit de weg worden geruimd.

Ten gevolge van de constructie en opbouw van de machine können zich de volgende punten voordoen:

Raken van het zaagblad in het Niet afgedekte zaaggebied.
Grijpen in het draaiend zaagblad (snijwonden).
- Terugstoot van werkstukken en werkstukdelen.
Zaagbladbreuken.
- Wegslingeren van beschadigde hardmetaal-delen van het zaagblad.
- Gehoorschade bij Niet-gebruik van de nodsige gehoorbeschermer.
Bij gebruik in gesloten vertrekken vrijkomen van houtstof die schadelijk is voor de gezondheid.

Bedrijfsmodus S6 20% Doorlopend bedrijf met discontinue belasting (cyclusduur 10 min). Om de motor Niet ontoelaatbaar te verwarmen mag de motor 20% van de cyclusduur met het opgegeven nominale vermogen werkken en moet hij cervolgens 80% van de cyclusduur zonder last verder draaien.

Gevaar!

Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald volgens EN 61029.

Bedrijf

Geluidsdrukniveau L_pA 96,4 dB (A)

Onzekerheid K3 dB

Geluidsvermögen L_WA 109,4 dB (A)

Onzekerheid KWA 3 dB

De waarden vermeld in de tabel zichn emissiewaarden en komen Niet meteen moodzakelijk overeen met de geluidswaarden gemeten op de werkloer. Hoewel er een correlative bestaatussen emissie- en immissieniveaus kan er nicht zekeruit worden opgemaakt of al dan nicht bijkomende voorzorgsmaatregelen vereist zich. Medebepalende factoren die het momenteel op de werkplaats voorhanden zichnde immissieniveau kunnen beinvloeden zich o.a. de duur van de geluidsinwerking, de karakteristieke gesteldheid van de werkruimte, andere geluidsbronnen etc. b.v. het aaantal machines en andere in de buurtplaats hebende processen. De betrouwbare werkplaatswaarden kunnen evenwel van land tot land variieren. Deze informatatie za darüber de gebruiker in staat stellen, gevaar en risico better te kunnen beoordelen.

Draag een gehoorbeschermer.

Lawaiian aanleiding geven tot gehoorverlies.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.
- Pas uw manier van werken aan het toestel aan.
Overbelast het toestel Niet.
Laat het toestel indien nodig nazien.
Schakel het toesteluit als het Niet worden gebruikt.

Voorzichtig!

Restrisico's

Er blijven algtd restrisico's over ook al wordt dit elektrisch gereedschapaar behoren bediend. Volgende gezaren kunnen zich voordoen in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

1. Longletsels indien geen gpaste stofmasker worden gedragen.
2. Gehoorschade indien geen gespaste gehoor-beschermer worden gedragen.

5. Vóor inbedrijfstelling

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

Waarschuwing!

Verwijder algijd de netstekker uit het stopcontact voordat u het gereedschap anders afstelt.

Tafelcirkelzaag uitypakken en controleren op eventueel voorhanden zinde transportschade
- De machine要去 worden opgesteld zodate veilig staat, d.w.z. ze要去 op een werkbank of een vast onderstel worden vastgeschroefd.
Voor inbedrijfstelling moeten alle afdekkingen en veiligheidsinrichtingen aan behoren zijn gemonteerd.
- Het zaagblad moet vrij hunnen draaien.
Bij reeds bewerkt hout op vreme de voorwerpen letten zoals b.v. nagels of schroeven etc.
- Voordat u de aan-/uitschakelaar indrukt dient u zich ervan te vergewissen dat het zaagblad correct is gemonteerd en bewegelijkke onder-delen gemakkelijk bewegen.

NL

6. Montage

Gevaar! Trek vór alle onderhouds-, afstel- en montagewerkzaamheden telkens de netstekker uit het stopcontact.

6.1 Montage tafelverlenging (fi g. 2a, 2b)

• Draai de tafelcirkelzaag om en leg hem op de grond of een geschikt werkoppervlak, zodat de zaagtafel waar beneden wijst.
  Leid de tafelverbreding (33) en de tafelverlen-ging (39) in aan de zaagtafel. De tafelverbreding要去helemaal erin worden geschoven, voordat hij wordt bevestigd.
  Borg de tafelverlenging en verbreding met des schroeven (a), zodate ze er nicht helemaal kuren worden uitgetrokken. Monteer de vastzetschroeven (b).

6.2 Montage van het onderstel (fig. 1, 3-5)

• Open de vergrendeling van het onderstel door de hefboom (35) maar binnen te drukken.
  Laat de benen van het onderstel in de uitgeklapte positie weein inklikken.
  Schroef de wielen (31) met de asschroeven (f), onderlegplaatjes (g), afstandshuls (h) en moer (i) vast aan het onderstel.
  Schroef de machine met de schroeven (e) en onderlegplaatjes (d) vast aan het onderstel.
• Het onderstel is uitgerust met een instelbare rubber voet (13). Daarmee kutukleine one-fenheden op de werkplek compensereren.

6.3 Spleebout monteren en instellen (fi g. 6a, 9)

Gevaar! Netstekker uittrekken.

• Zaagblad (4) op max. snijdiepte instellen, in de 0^ stand brengen en arreteren.
• Demonteer de zaagbladbescherming (zie 6.4).
  Neem het tafelinzetstuk eruit (zie 6.5).
  Draai de bevestigingschroef (19) los.
• Steek de spleetbout:tussen de borgplaat (29) en het gegenlager (30).
• De afstand:tussen spleetbout en zaagblad moet ca. 3-5mm bedragen.
• Draai de bevestigingsschoef waar aan en monteer het tafelinzetstuk.

6.4 Zaagbladbescherming monteren/demon- teren (fi g. 6b)

Zet de zaagbladbescherming op de spleetbout, zodat de schroef (15) door het gat (18) van de spleetbout past.
- Schroef Niet te vast aandraaien; de zaagblad-bescherming moet vrij beweeglijk blijven.
- De demontage gebeurt in omgekeerde volgorde.
Waarschuwing! De zaagbladbescherming moet goed op het te zagen materiaal worden neergelaten, voordat u begint te zagen.

6.5 Tafelinzetstuk vervangen (fig. 8)

Bij slijtage of schade moet het tafelinzetstuk worden verrangen, anders bestaat er verhooogd gevaar een verwonding op te lopen.
Zaagbladafdekking (2) afnemen.
De 1 verzonken schroeven (17) verwijderen.
- Het versleten tafelinzetstuk (6) uitmelen.
- De montage van het neue tafelinzetstuk gebeurt in omgekeerde volgorde

6.6 Montage/Wissel van het zaagblad (fi g. 8)

Waarschuwing! Netstekker uit het stopcontact trekken.

Tafelinzetstuk verwijderen (s. 6.5)
- Draai de moer (36) los door een gaffelsleutel aan te zetten aan de moer, en gebruik een andere gaffelsleutel om de flens (40) aan de buitenkant gegen te honden.
- Draai de moer in rotatierichting van het zaagblad.
- Neem de buitenste flens eraf en trek het oude zaagblad van de as en de binnenste flens.
Reinig de flenzen voor montage van het neue zaagblad.
Zet het neue zaagblad in omgeekerde volgorde weeer erin, en draai het vast. Aanwijzig! Houd rekening met de looprichting van het zaagblad; de snijrichting van de tanden moet in looprichting wijzen, dus maar voor.
Monteer het tafelinzetstuk en de zaagbladbescherming wee (zie 6.4, 6.5)

6.7 Aansluiting voor stofafzuiiging (fg. 2, 10)

De machine kan worden aangesloten aan een stofafzuiiging (afzuigadapterset met zuigslan net meegeleverd, verkrijgbaar als toebehoren):

• Sluit de stofafzuiigang aan aan de afzugadapter (16).
  Daarnaast kan er een afzuigslang worden aangesloten aan het zaagblad. Neem waarvoorde kap aan de zaagbladbescherming eraf, en steek daarna de afzuigslang erop.

NL

7. Bediening

7.1 AAN / UIT schakelaar (fi g. 1,16)

• De zaag kan worden aangezet door de groene toets .1. in te drukken. Wacht met het zagen tot het zaagblad zijn maximumtoerental heeft bereikt.
• De zaag worden terug afgezet door de rode toets .0. in te drukken.

De motor van dit apparaat is beveiligd gegen overbelasting met een overbelastingsschakelaar (41).

Als de nominale stroom wordt overschreden schakelt de overbelastingsschakelaar (41) het apparaat UIT.

• Laat het apparaat meertere Minutes afkoelen.
  Druk op de overbelastingsschakelaar.
  Schakel het apparaat in door op de groene toets "I" te drukken.

7.2 Snijdiepte (fig. 1)

Het zaagblad (4) kan op de gewenste snijdiepte worden afgesteld door de handkruk (8) te draaien.

Tegen de richting van de wijzers van de klok in :

grotere snijdiepte

Met de wijzers van de klok mee:

kleinere snijdiepe

7.3 Parallelaanslag

7.3.1 Aanslaghoogte (fi g. 11-14)

• De bijgeleverde parallelaanslag (7) heeft twee geleidevlakken, die van hoogte verschillen.
• Naargelang de dikte van de te snijden materia-alen要去aanslagrail (23) volgens fig. 12, voor dik materiaal en volgens fig. 13 voor dun materiaal worden gezruikt.
• Om de aanslagrail (23) op het lager geleidevlak af te stellen, moeten de beidenkartelschroeven (26) worden losgedraaid teneinde de aanslagrail (23) los te nemen van de houder (24).
• De beide kartelschroeven (26) via de ene spleet (27) in de aanslagrail (23) uitenen enterug de andere spleet (25) in zetten.
  Aanslagrail (23) opniew op de houder (24) monteren.
• Het afstellen op het hoog geleidevlak dient analogoog te worden uitgevoerd.

7.3.2 Snijbreds (fig. 12-14)

Tijdens het in de lenghte snijden van houten stukken moet de parallelaanslag (7) worden gebruikt.
- De parallelaanslag (7) kan aan weerskanten van de zaagtafel (1) worden gemonteerd.
- De parallelaanslag (7)要去 de geleideraill (28) van de zaagtafel (1) in worden gezet.
- Met behulp van de schaal (22) op de geleiderail (1) kan de parallelaanslag (7) op de gewenste maat worden afgesteld.
- Door drukken van de excenterhefboom (12) kan de parallelaanslag in de gewenste positie worden vastgeklemd.

7.3.3 Aanslaglenge instellen (fi g. 12-14)

• Om te voorkommen dat het te snijden goed vastklemt kan de aanslagrail (23) in lengterrichting worden verschoven.
  Vuistregel: Het achefterste uiteinde van de aanslag sluit aan bij een imaginaire lijn die ongeveer bij het centrum van het zaagblad begint en met 45^ maar achteren verloopt.
  Nodige snijbreedte afstellen

-Kartelschroeven (26) losdraien en aanslag- rail (23) maar voren schuiven tot de imaginaire 45^ lijn worden gritaakt.
-Kartelschroeven (26)weer aanhalen.

7.4 Dwarsaanslag (fig. 15)

Dwarsaanslag (14) de gleuf (21) van de zaag-tafel in schuiven.
Kartelschroef (20) losdraaien.
Dwarsaanslag (14) draaien tot de pijl maar degewenste hoekmaat wijst.
Kartelschroef (20) wee anahalen.

Let op!

Aanslagrail (23) Niet te ver maar het zaagblad toe schuiven.
- De afstand:tussen aanslagrail (23) en zaagblad (4) moet ca. 2 cm bedragen.

7.5.Hoekinstelling (fi g.16)

Maak de vastzetgreep (9) los.
- Verstel de hoek van het zaagblad door het handwiel (8) maar de machine toe te drukken en gelijktijdig te draaien.
- Arrêteer de vastzetgrep.

NL

8. Bedrijf

Waarschuwing!

• Na elke neue afstelling is het aan te raden een proefsnede uit te voeren om de afgestelde afmetingen te controleren.
• Na het aanzetten van de zaag wachten tot het zaagblad zijn maximumtoerental hebft bereikt voordat u de snede uitvoert.
  Let op bij het insnijden!
• Gebruik het toestel alleen met afzuiiging. Controller en reinig regelmatig de afzuiqkanalen.
• De kap op de zaagbladafdekking kan weg-genomen worden zodate op de zaagbladafdekking een afzuigslang kan worden aangeslo-ten.

8.1. Uitvoeren van langssneden (fig. 17)

Hierbij worden een werkstuk in lengterichting doorgesneden. Een kant van het werkstuk worden gegen de parallelaanslag (7) geduwd terwijl de vlakke zijde op de zaagtafel (1) ligt. De zaagbladafdekking (2)要去 algid op het werkstuk worden neergelaten. De werkstandijdens het snijden in lengterichting mag nooit in een lijn met de verloop van de snede+zijn.

• Parallelaanslag (7) afstellen naargelang van de hoogte van het werkstuk en de gewenste bredte. (zie 7.3)
  Zaagaanzetten
• Handen met gesloten vingers plat op het werkstuk leggen en het werkstuk langus de parallelaanslag (7) het zaagblad (4) in schuiven.
  Zijdelings geleiding met de linker ofrechtter hand (naargelang de positie van de parallelaanslag) enkel tot de voorkant van de beschemkap leiden.
• Het werkstuk algijd doorschuiven tot aan het einde van de spreetspie (5).
• De snijafval blijft op de zaagtafel (1) liggen tot het zaagblad (4) opnieuw tot stilstand is gekomen.
• Lange werkstukken aan het einde van het snijden beveiligingen gegen neerkantelen! (b.v. afrolstandaard etc.)

8.1.2. Snijden van smalle werkstukken (fi g. 18)

• Langssneden van werkstukken met een bredte van minder dan 120mm moeten absoluten met gebruikmaking van een schuifstok (3) worden uitgevoerd. Schuifstok is Niet bij de levering begrepen.
  Versleten of beschadigde schuifstok onverwi

jldervangen.

8.1.3.Snijden van zeer smalle werkstukken (fi g. 19)

Voor langssneden van zeer smalle werkstukken met een breedte van 30~mm en minder moet absoluten schuifstok worden gebruikt.
Daar bij gebruikt u best het laag geleidevlak van de parallelaanslag.
Schuifhout nicht bij de levering begren! (Verkriijgbaar in de gespecialiseerde handel) Versleten schuifhoutijdig verrangen.

8.1.4.Uitvoeren van schuine sneden (fi g. 16/20)

Schuine sneden worden principieel met gebruik-making van de parallelaanslag (7) uitgevoerd.

Zaagblad (4) op de gewenste hoekmaat af-stellen. (zie 7.5)
- Parallelaanslag (7) afstellen naargelang van de breedte en de hoogte van het werkstuk (zie 7.3.1).
Snede conform de werkstukbreedte uitvoeren (zie 8.1.1 en 8.1.2. en 8.1.3)

8.1.5. Uitvoeren van dwarssneden (fig. 21)

Dwarsaanslag (14) in een van de beide groeven (21) van de zaagtafel schuiven en op de gewenste hoeekmaat afstellen. (zie 7.4) Indien het zaagblad (4) bovendien schuin worden gesteld,要去 de groef (21) worden gezrukt die uw hand en de dwarsaanslag Niet met de zaagbladafdekking in contact LAST komen.

• Indien nodig aanslagrail (25) gebruiken.
  Werkstuk hard gegen de dwarsaanlag (14) duwen.
  Zaagaanzetten.
  Dwarsaanslag (14) en werkstukaar het zaagblad toe schuiven teneinde de snede uit te voeren.

Waurschuwing!

Hou altijd het geleide werkstuk vast, nooit het vrije werkstuk dat afgesneden worden.
Dwarsaanslag (14).altijd blijven vooruitschuiven tot het werkstuk hebemaal is doorges-neden.
- Zaag waar uitzetten. Zaagafval pas verwijden als het zaagblad stilstaat.

NL

8.1.6 Werken met de schuifslede (fi g. 22a, 22b)

8.1.6.1 Ontgrendelen van de schuifslede

Open voor het gebruik van de schuifslede (43) de hefboom (c).

Fixeer de dwarsaanslag (14) met de schroef (20) aan het voorste uiteinde van de schuifslede.

8.1.6.2 Snede met behulp van de schuifslede Stel de dwarsaanslag in op de gewenste hoekmaat.

Werkstuk vast gegen daanslagrail (14) drukken en de tafel langzaam in de richting van het zaagblad schuiven.

Schuiftafel aktijd blijven vooruitschuiven, tot het werkstuk helemaal is doorgesneden.

Zaag waar uitschakelen. Gevaar! Zaagafval pas verwijderen als het zaagblad stilstaat.

8.1.7 Transport (fi g. 23)

Voor het transport kan het onderstel volledig worden ingeklap. Alternatief kan het onderstel aan welzijde ingeklapen aan aan de andere kant van het onderstel ver uitgeklap worden, zodat met de machine kan worden gereden.

9. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat beschadig worden, dan moet hij door de fabrikant of diens klantendienst of door een gewijkwaardig gekwalifi ceerde person verrangen worden, om gevaren te vermijden.

10. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek vór alle schoonmaakwerkzaamheden den netstekker uit het stopcontact.

10.1 Reiniging

• Hou de verilgheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel möglichelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
• Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zonden de kunststoffcomponenten van het toestel kuren aantasten. Let er goed op dat geen water in het toestel verechtkomt. Door binnendringen van water in een elektrische apparatuur verhoegt het risico van een elektrische schok.

10.2 Koolborstels

Bij bovenmatige vonkvorming staat u de koolborstels door een bekwame elektricien nazien.

Gevaar! De koolborstels mogen enkel door een bekwame elektricien worden verrangen.

10.3 Onderhoud

In het toestel zijn er geen andere te onderhoven onderdelen.

10.4 Bestelling van onderdelen en toebehoren:

Gelieve bij de bestelling van onderdelen de vol-gende gegevens te vermelden:

Type van het apparatus
- Artikelnummer van het apparatus.
- Ident.-nummer van het apparatus
- Onderdeelnummer van het benodigde onderdeel

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

Tip! Voor een goed werkresultaat bevelen wij hoogwaardig toeehoren van

kwb aan! www.kwb.eu [e-mail]

NL

10.5 Transport

Til de machine om hem te transporteren alleen op aan de zaagtafel. Gebruik bescherminrichtingen zoals zaagbladbescherming, aanslagrails nooit voor de hantering of het transport.

11. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan maar de grondstoffkringloop worden teruggevoerd. Het toestel en+zijn accessoires bestaan uit diverse materialien, zoals b.v. metaal en kunststof. Defecte toestellen horen nicht thuis in het huisvuil. Om zich van het toestel maar behorent te ontdoenClient het maar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

12. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontogankelijk is. De optimale opbergtemperatuur ligtussen 5^ en 30^ . Bewaar het elektrische gereedschap in de originele verpakking.

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatif verplicht, i.p.v. het toestel terug te sturen, mede te werkken bij de behoortlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgeveen die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeelijk, enkel togetestan mits uitdukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehonden

• Het product beantwoordert aan de eisen van EN 61000-3-11 en is onderworpen aan speciale aansluitvooraarden. Dat wil zeggen dat het gebruik op willekeurige vrij te kiezen aansluitpunten Niet toegestaan is.
• Het toestel kan bij ongunstige netomstandigheden leiden tot tjdelijke spanningssschommelingen.
• Het product isuitsuitend voorzien om op aansluitpunten te werkden die a) een maximaal toegestane netimpedantie Z sys = 0,24 Niet overschrijden of b) die een permanente stroombelasthaarheid van het net van minstens 100 A per fase hebben.
  U dient er zich als gebruiker van te vergewissen, indien nodig in overleg met uw energievoorzieningmaatschappij, dat uw aansluitpunt waarop u uw product wilt gebruiken, een van de beiden genoemde eisen a) of b) verrult.

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle Diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er reckening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig�n als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* V-snaar, koolborstels, tafelinzetstuk, schuifstok
Verbruiksmaterialiaal/verbruiksstukken* Zaagblad
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begren!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is uiens opgevallen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke foulieve werkwijze vertoont het toestel volgens u (hoofdsymptom)? Beschrijf deze foulieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitst controle. Mocht dit apparaatECHTER ooit Niet hier behore functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden zijn uitsluitend gericht aan de gebruikers, d.w.z. tatsächijke Personen die dit product nicht in het kader van hun ambachtelijk noch van een andere zichstandige aktiviteit wilnen gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn neue apparaten toezegt in aanvulling tot de wettelijk garantie. Uw wettelijk garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluiend voor gebreken aan een door u aangekocht zichuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de verranging ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting verwerd blootgesteld.

3. Van onze garantie zijn uitgesloten:

• Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door bloatstelling van het apparaat aan abnormale omgevingsvooraarden of door nalatig onderhoud en verzorging.

• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreeimde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere naturuurlijke slijtage.

• De garantiperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantiperiode binnen de twee weken na het vaststellten van het defect geldend te worden gemaakt. Het indieren van garantieclaans van verloop van de garantiperiode is uitgesloten. De herstelling of verranging van het apparaat leidt nicht tot een verlenging van de garantiperiode noch worden door doze prestatie een neue garantiperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

• Gelseve om een garantieclaim in te dieren het defecte apparaat aan te melden onder: www.isc-gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van hetijke apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of juices apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterial en ontbrekende onderdelen worden verzwezenaar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

E

Índice de Contents

NL verkaart de volgende overeenstemming conform EU richtlijn en normen voor het product
