BEDIENUNGSANLEITUNG TECC 2025 UF EINHELL

Art.-Nr.: 43.405.47 I.-Nr.: 11016

-2-

-7-

D

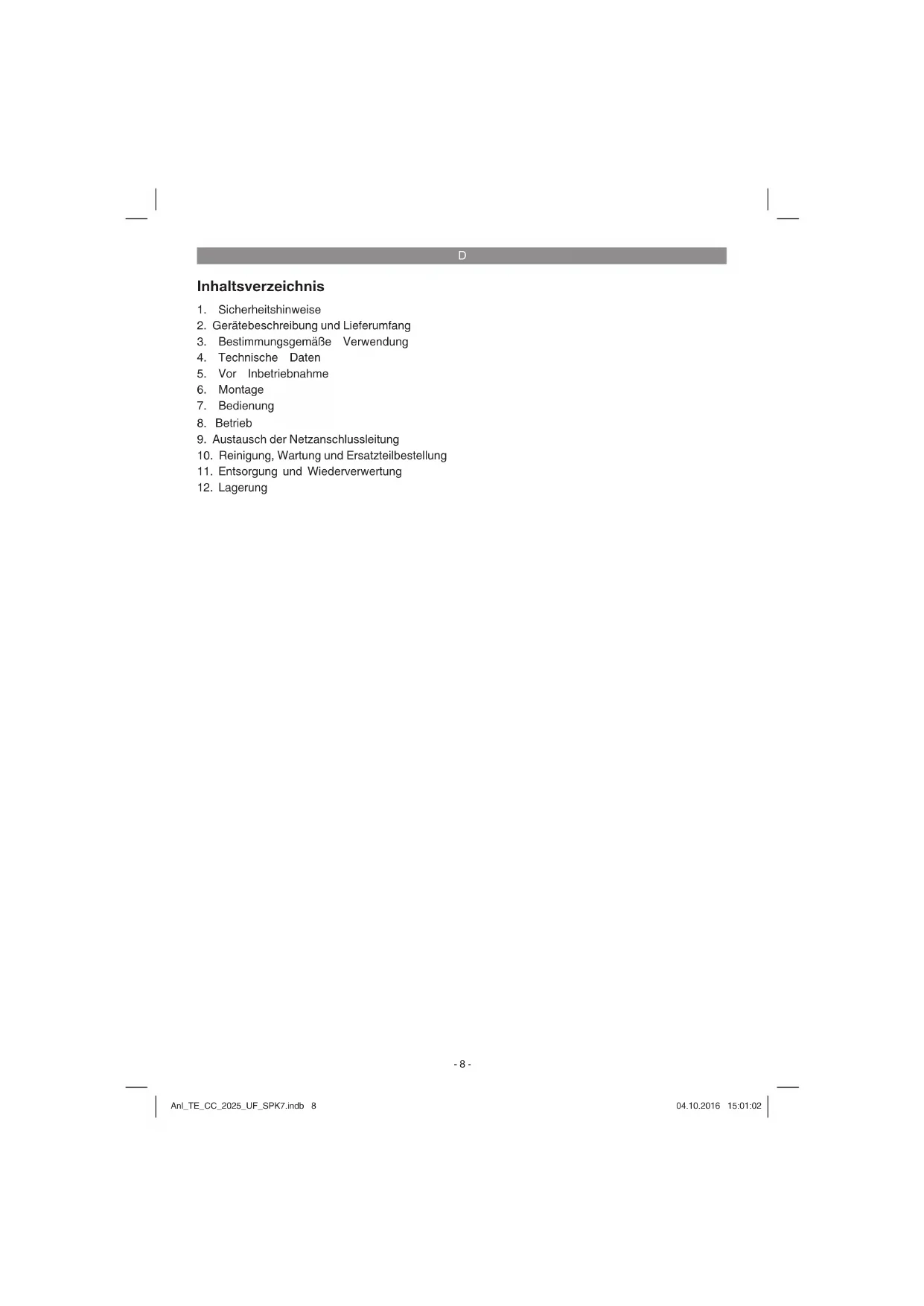

Inhaltsverzeichnis

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäß Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Montage
7. Bedienung
8. Betrieb
9. Austausch der Netzanschlussleitung
10. Reinigung, Wartung und Ersatzteilbestellung
11. Entsorgung und Wiederverwertung
12. Lagerung

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehorschutz. Die Einwirkung von Larm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Materialarf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Wahrend der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sightverlust bewirken.

Vorsicht! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.

OFF

ON

Überlastschalter

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihr den Informationen jederzeit zur Verpfugung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprachenden Sicherheitschinweise fnden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

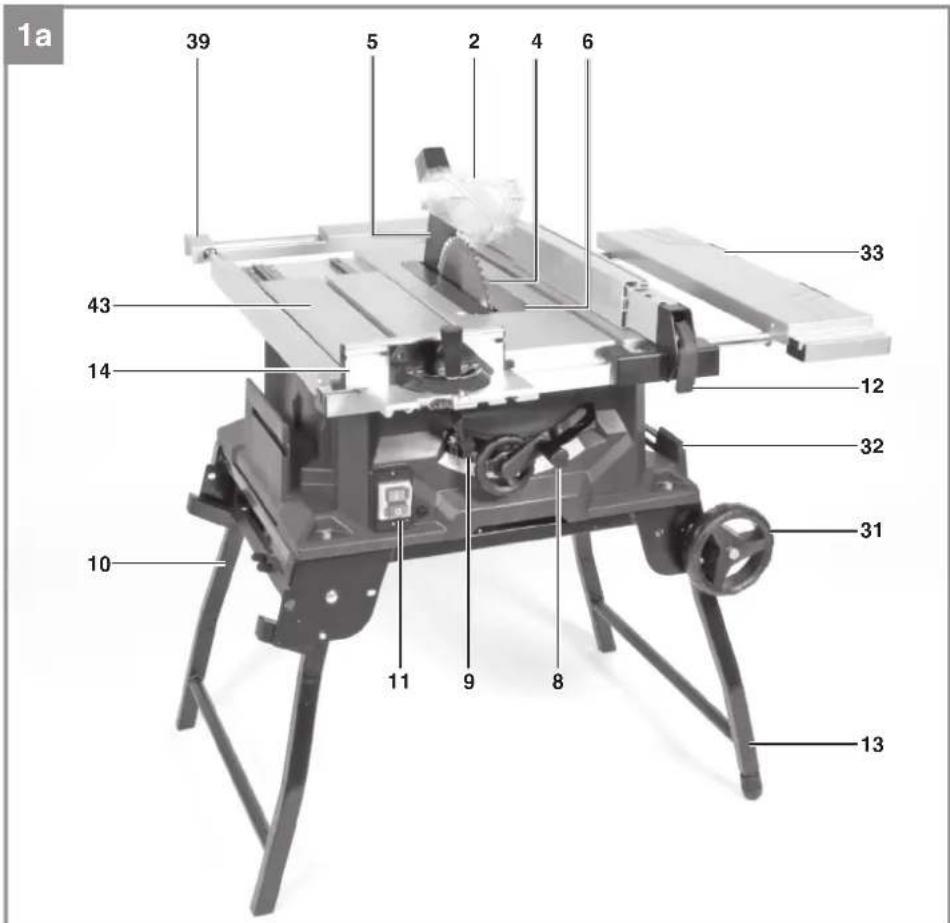

2.1 Gerätebeschreibung (Bild 1-3, 7-8, 11-14)

1 Sägetisch
2 Sägeblattschutz
3 Schiebestock
4 Sageblatt
5 Spaltkeil
6 Tischeinlage
7 Parallelanschlag, komplett
8 Handrad
9 Einstell- und Feststellgriff
10 Untergestell
11 Ein-/Ausschalter
12 Exzenterhebel
13 GummifuB, einstellbar
14 Queranschlag
15 Schraube
16 Absaugadapter
17 Senkkopfschraube
18 Loch (Spaltkeil)
19 Befestigungsschraube
20 Schraube

21 Nut
22 Skala
23 Anschlagschiene
24 Halter
25 Schlitz
26 Schraube
27 Schlitz
28 Führungsschiene
29 Halteplatte
30 Spaltkeil-Gegenlager
31 Rad
32 Halter fur Parallelanschlag
33 Tischverbreiterung
34Werkzeughaken
35 Hebel
36 Mutter
37 Gabelschlüssel
38 Gabelschlüssel
39 Tischveränderung
40 Flansch
41 Überlastschalter
42 Kabelaufwicklung
43 Schiebeschlitten

a Schraube

b Feststellschraube
c Hebel
d Unterlegscheibe
e Schraube
f Achsschraube
g Unterlegscheibe
h Distanzrohre
i Mutter

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlich

D

keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder durren nicht mit Kunststoff beuteln, Folien und Kleinteilen如果玩家! Es besteht Verschluckungs- und Er-stickungsgefahr!

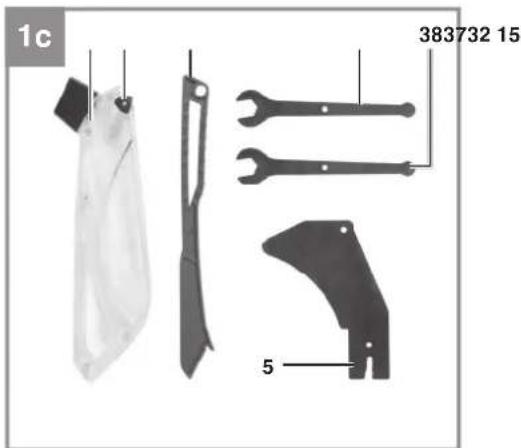

Sageblattschutz

Schiebestock

• Parallelanschlag

Queranschlag

Anschlagschiene

Untergestell

Gabelschlussel (2x)

Tischverlägerung

Tischverbreiterung

Rad (2x)

Untergestell

Montagematerial

Originalbetriebsanleitung

• Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

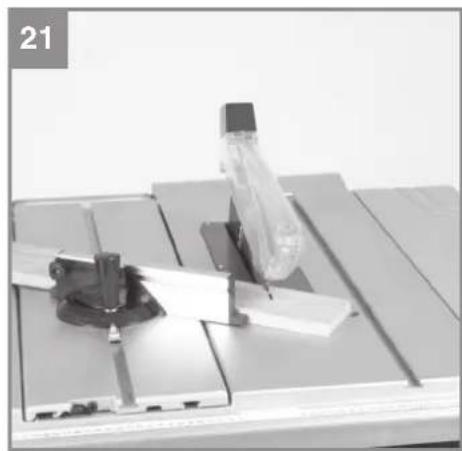

Die Tischkreissäge dient zum Längs- und Querschneiden (nur mit Queranschlag) von Holzern aller Art, entsprechend der Maschinengröbe. Rundholzer aller Art)dürfen nicht geschnitten werden.

Die Maschine scarf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervogerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Wichtiger Hinweis zum Stromanschluss

Das Gerat unterfällt der Norm EN 61000-3-11, d.h. es ist nicht für den Gebrauch in Wohnbereichen, in denen die Stromversorgung über ein öffentliches Niederspannungs-Versorgungssystem erfolgt, vorgesehen, weil es Dort bei umgünstigen Netzverhältnissen Störungen verursachen kann. (Spannungsschwankungen).
In Industriebgebieten oder anderen Bereichen, in denen die Stromversorgung nicht über ein öffentliches Niederspannungs-Versorgungssystem erfolgt, kann das Gerat verwendet werden.

Allgemeine Sicherheitsmaßnahmen

Der Benutzer ist verantwortlich, das Gerät gemäß den Angaben des Herstellers fachgerecht zu installieren und zu nutzen. Soweit elektramagnetische Störungen festgestellt werden sollenen, liegt es in der Verantwortung des Benutzers.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnnt mit dem Zeitpunkt des Kaufs des Gerätes.

Es durren nur fur die Maschine geeignete Säeblätter (HM- oder CV-Säeblätter) verwendet werden. Die Verwendung von HSS-Säeblättern und Trennscheiben aller Art ist untersagt.

Bestandteil der bestimmungsgemäBen Verwendung ist auch die Bechtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, die die Maschine bedieren und warten, müssen mit dieser vertraut und über möglichche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsverschriften genauestens einzuhalten. Sonstige allgemeine Regel in arbeitsmedizinischen und Sicherheitstechnischen Bereichen sind zu beachten.

Veränderungen an der Maschine schlieben eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsmäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

• Berührung des Säeblattes im nicht abgedeckten Säebereich.
  Eingreifen in das laufende Sägeblatt (Schnittverletzung)
  Ruckschlag von Werkstücken und Werkstückteilen.
  Sägeblattbrüche.
• Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes.
  Gehorschaden bei Nichtverwendung des nötigen Gehorschutzes.
  Gesundheitsschädliche Emissionen von Holzstauben bei Verwendung in geschlossenen Räumen.

D

4. Technische Daten

Wechselstrommotor 220-240V 50Hz Leistung P. S1 1500 W · S6 20% 2000 Watt Leerlaufdrehzahl n. 4500 min-1 Hartmetallsageblatt 250 x 30 x 2,8 mm Anzahl der Zahne. 48 TischgroBe .645 x 530 mm Tischverbreiterung .645 x 150 mm Tischverlängerung .530 x 65 mm Schnitthohe max. 78 mm /90°

Hohenverstellung stufenlos 0-78 mm
Sägeblatt schwenkbar stufenlos 0^ - 45^ Absauganschluss 36 mm
Gewicht ca. 30,6 kg
Schutzklasse: II
Dicke des Spaltkeils: 2,0 mm

Betriebsart S6 20%: Durchlaufbetrieb mit Aussetzbelastung (Spieldauer 10 min). Um den Motor nicht unzulässig zu erwämen darf der Motor 20% der Spieldauer mit der angegebenen Nennleistung betrieben werden und muss anschließend 80% der Spieldauer ohne Last weiterlaufen.

Gefahr!

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 61029 ermittelt.

Betrieb

Schaldruckpegel LpA .96,4dB(A)
Unsicherheit KpA 3dB
Schalleistungspegel LwA .109,4dB(A)
Unsicherheit KwA 3dB

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissspe-geln gibt, kann daraus nicht zuverlüssig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Im-missionspegel beeinflussen konnen, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Gerauschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zuverlüssigen Arbeitsplatzwerte konnen ebenso von Land zu

Land variieren. These Information soll jeder den Anwender befähigen, eine bessere Abschätzung von Gefährung und Risiko vorzunehmen.

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehörverlust bewirken.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Vorsicht!

Restrisiken

Auch wenn Sie diese Elektrowerkzeug vorschrifsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung dieser Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-schutzmaske getragen wird.
2. Gehorschaden, falls kin geeigneter Gehorschutz getragen wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warning!

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Tischkreissäge auspacken und auf eventuelle Transportbeschädigungen überprüfen
Die Maschine muß standsicher aufgestellt werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden.
Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
Das Sageblatt muß frei laufen können.
Bei bereits bearbeiteten Holz auf Fremdkörper wie z.B. Nagel oder Schrauben usw

D

achten.

• Bevor Sie den Ein-/ Ausschalter betätigten, vergewissem Sie sich, ob das Sägeblatt rechtig montiert ist und bewegliche Teile leichtgängig sind.

6. Montage

Gefahr! Vor allen Wartungs-Umrüst- und Montagearbeiten an der Kreissäge ist der Netzstecker zuziehen.

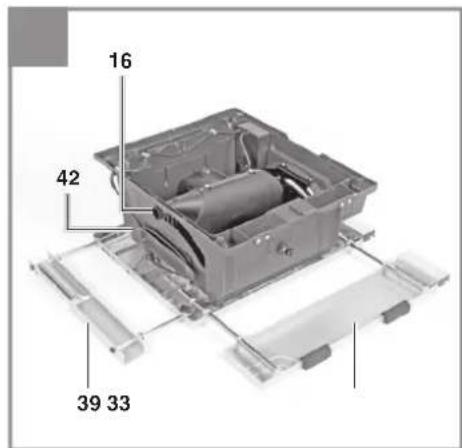

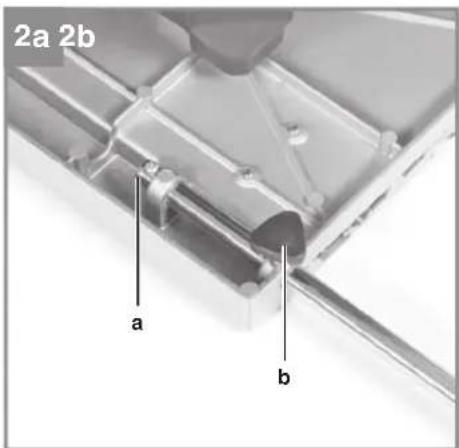

6.1 Montage Tischveränderung (Abb. 2a, 2b)

• Drehen Sie die Tischkreissäge um und legende sie die Tischkreissäge auf den Boden oder eine geeignete Werkunterlage, so dass der Sägetisch nach unter gezigt.

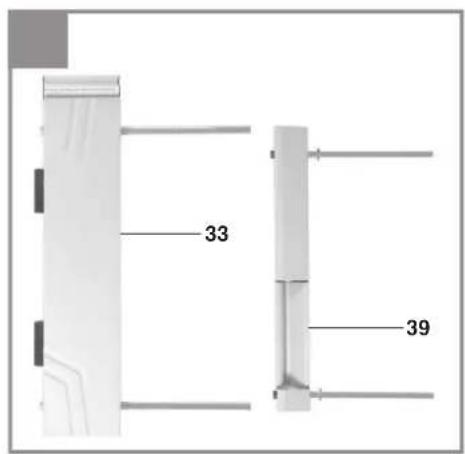

• Führn Sie die Tischverbreiterung (33) und Tischverlängerung (39) am Sägetisch ein. Die Tischverbreiterung muss gazig eingeschoben werden, bevor sie befestigt wird.

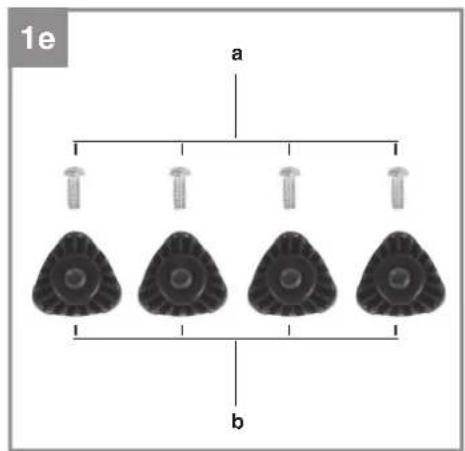

• Sichern Sie die Tischveränderung und Verbreiterung mit den Schrauben (a) gegen vollständiges Herausziehen. Montieren Sie die Feststellschrauben (b).

6.2 Montage des Untergestells (Abb. 1,3-5)

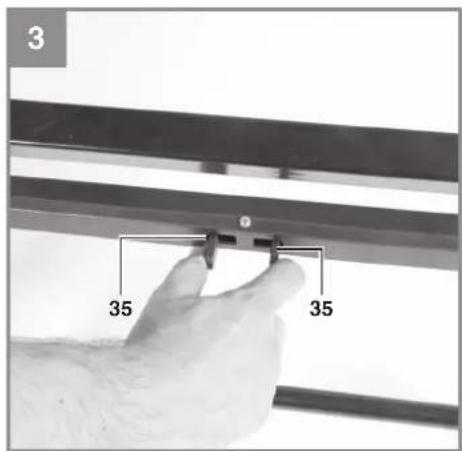

• Offnen Sie die Verriegelung des Untergestells indem Sie die HebEL (35) nach Innen drucken.
• Lassen Sie die Beine des Untergestells in der ausgeklappten Position wieder einrasten.

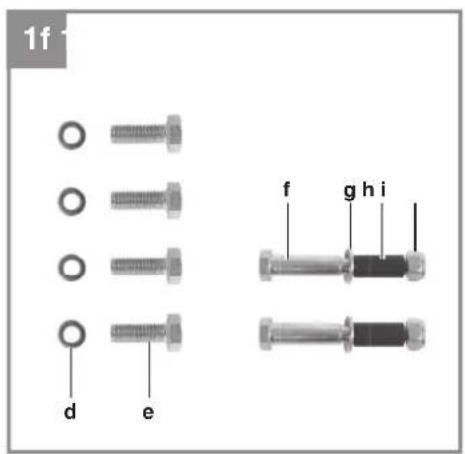

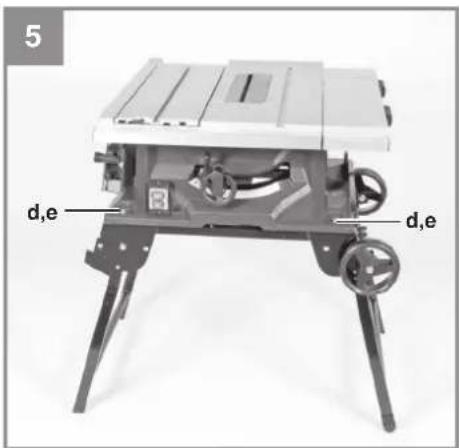

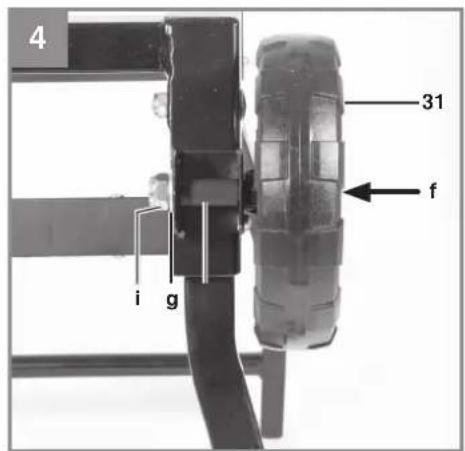

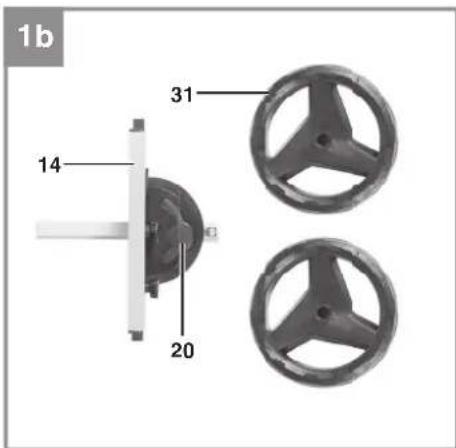

• Verschrauben Sie die Räder (31) mit den Achsschrauben (f), Unterlegscheiben (g), Di-zansthülse (h) und Mutter (i) am Untergestell.
• Verschrauben Sie die Maschine mit den Schrauben (e) und Unterlegscheiben (d) am Untergestell.
  Das Untergestell ist mit einem einstellbaren Gummifuß (13) ausgestattet. Sie können damit keineUnebenheiten am Arbeitsplatz ausgleichen.

6.3 Spaltkeil Montieren und Einstellen (Abb. 6a,9)

Gefahr! Netzsteckerziehen.

Sagelblatt (4) auf max. Schnitttiefe einstellen, in die 0^ Stellung bringen und arretieren.
- Demontieren Sie den Sageblattschutz (siehe 6.4).
- Nehmen Sie die Tischeinlage Heraus (siehe 6.5).
Lockern Sie die Befestigungsschraube (19).

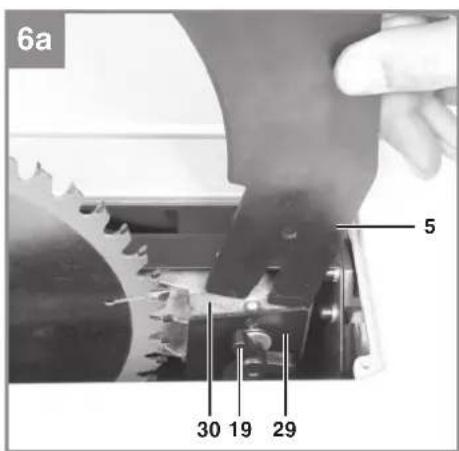

Fuhren Sie den Spaltkeil zwischen der Halte

platte (29) und Spaltkeil-Gegenlager (30) ein.

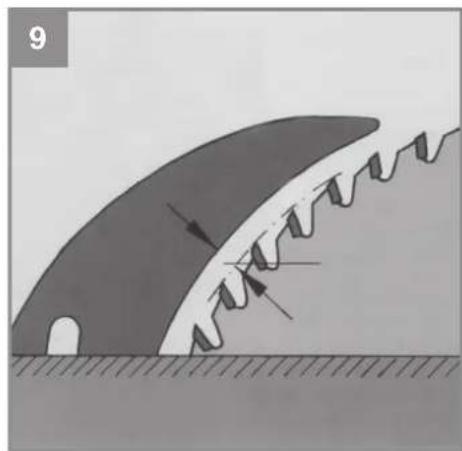

Der Abstand zwischen Spaltkeil und Sageblatt soll ca. 3-5mm sein.
- Ziehen Sie die Befestigungsschraube wieder an und montieren Sie die Tischeinlage.

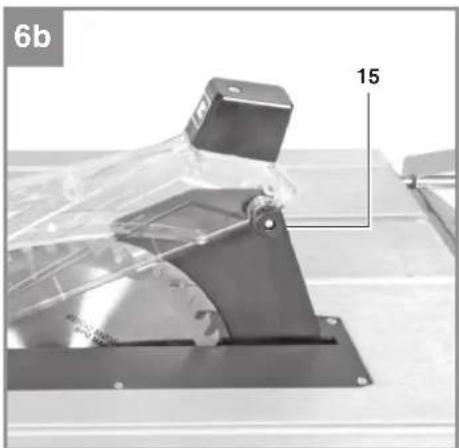

6.4 Säeblattschutz Montieren/Demontieren (Abb. 6b)

• Setzen Sie den Sägeblattschutz auf den Spaltkeil auf, so dass die Schraube (15) durch das Loch (18) des Spaltkeils passst.
• Schraube nicht zu fest anziehen; der Sageblattschutz muss frei beweglich bleiben.
  Die Demontage erfolgt in umgekehrter Reihenfolge.

Warning! Vor Sägebeginn muß der Sägeblattschutz auf das Werkstück abgesenkt werden.

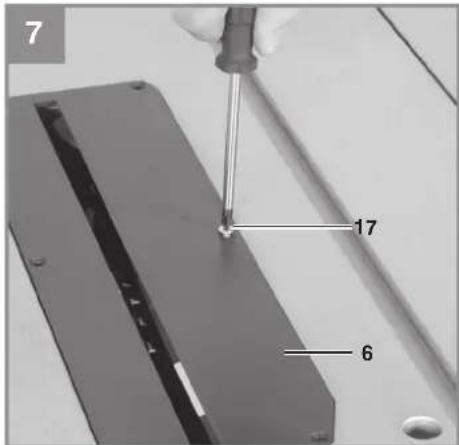

6.5 Tischeinlage Austauschen (Abb. 7)

• Ersetzen Sie die Tischeinlage bei Verschleib oder Beschädigung, ansonsten besteht erhöhte Verletzungsgefahr.
• Nehmen Sie den Sägeblattschutz (2) ab.
• Entfernen Sie die Senkkopfschrauben (17).
• Nehmen Sie die verschlissene Tischeinlage (6) Heraus.
  Die Montage erfolgt in umgekehrter Reihenfolge.

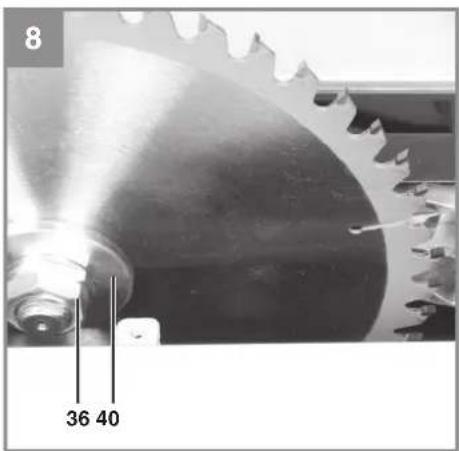

6.6 Montage/Wechsel des Sägeblattes (Abb.8)

Warning! Netzsteckerziehen

Tischeinlage entfernen (s. 6.5)
- Lösen Sie die Mutter (36) indem Sie einen Gabelschlüssel an der Mutter ansetzen und einen weiteren Gabelschlüssel am äußeren Flansch (40) ansetzen um gegenzuhalten.
- Drehen Sie die Mutter in Rotationsrichtung des Sägeblattes
- Nehmen Sie den äußerten Flansch ab undziehen Sie das alte Sageblatt von Welle undinnerem Flansch ab.
Reinigen Sie vor Montage des neuen Sägeblattes die Flansche.
- Setzen Sie das neue Sägeblatt in umgekehrter Reihenfolge wieder ein und ziehen Sie es fest. Hinweis! Beachten Sie die Laufrichtung des Sägeblattes, die Schnitrtchtung der Zähne muss in Laufrichtung also nach vorne zeigen.
Montieren Sie den Tischeinlage und Sageblattschutz wieder (siehe 6.4, 6.5)

D

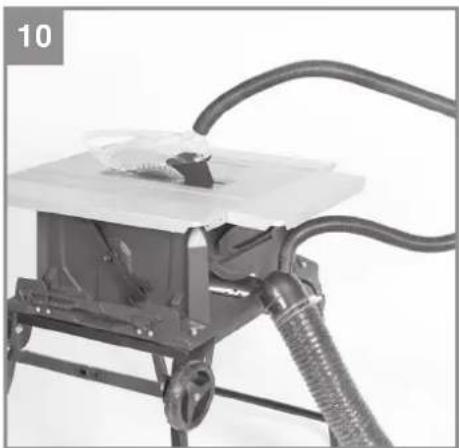

6.7 Anschluss für Staubabsaugung (Abb. 2b,10)

Die Maschine kann an eine Staub-Absaugung angeschlossen werden (Absaugadapterset mit Saugschlauch nicht im Lieferumfang enthalten, als Zubehör erhältlich):

SchlieBen Sie die Staubabsaugung am Absaugadapter (16) an.
- Zusätzlich kann ein Absaugschlauch am Sägeblattschutz angeschlossen werden. Nehmen Sie dazu die Kappe am Sägeblattschutz ab, stecken die danach den Absaugschlauch auf.

7. Bedienung

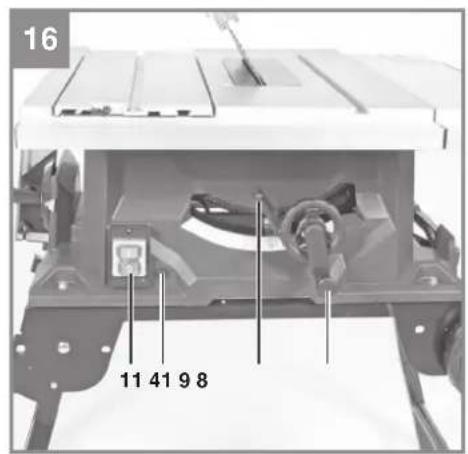

7.1. Ein/Aus-Schalter (Abb. 1,16)

Durch Drucken der grünen Taste,4 kann die Säge eingeschaltet werden. Vor Beginn des Sägens abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat.
Um die Säge wieder auszuschalten, muß die rote Taste „0“ gedrückt werden.

Der Motor these Gerats ist mit einem Überlastschalter (41) gegen Überlastung geschützt. Bei Überschreiben des Nennstroms schaltet der Überlastschalter (41) das Gerät aus.

• Lassen Sie das Gerät mehrere Minuten abkühlen.
• Drucken Sie den Überlastschalter.
  Schalten Sie das Gerät durch Drücken der grünen Taste, ein.

7.2.Schnitttiefe (Abb 1)

Durch Drehen des Handrads (8), kann das Sägeblatt (4) auf die gewünschte Schnittliefe eingestellt werden.

Entgegen dem Uhrzeigersinn:

groBere Schnittiefe

Im Uhrzeigersinn:

kleinere Schnittiefe

7.3. Parallelanschlag

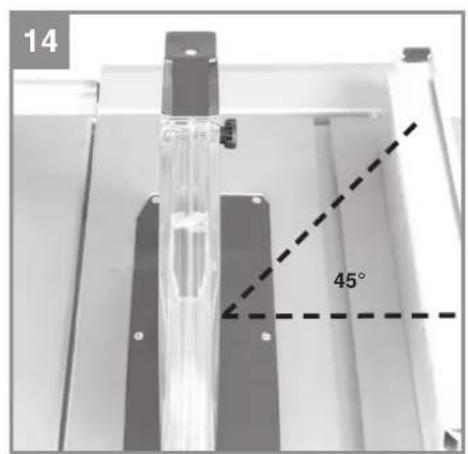

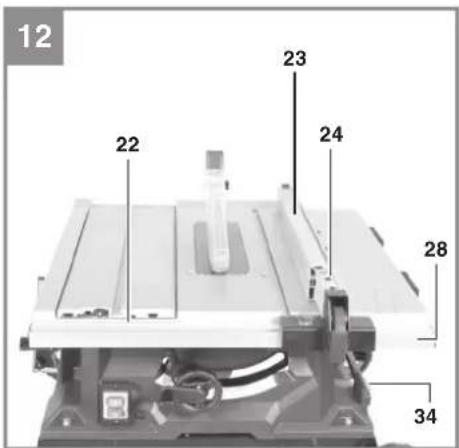

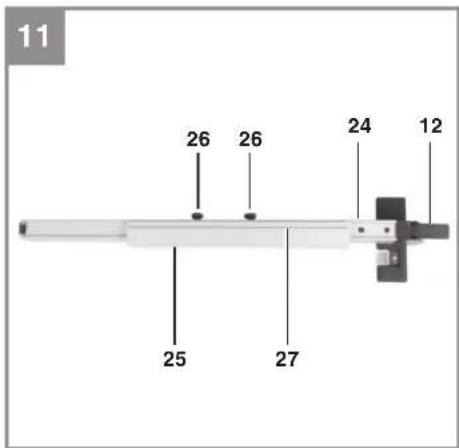

7.3.1. Anschlaghöhe (Abb. 11-14)

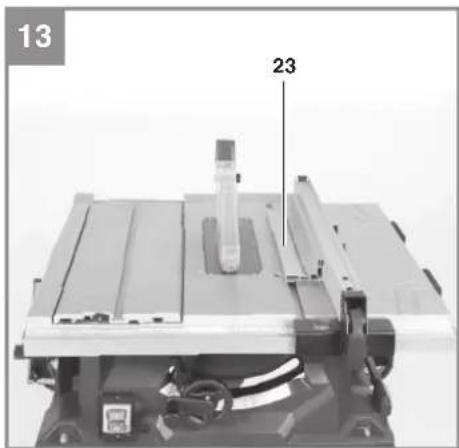

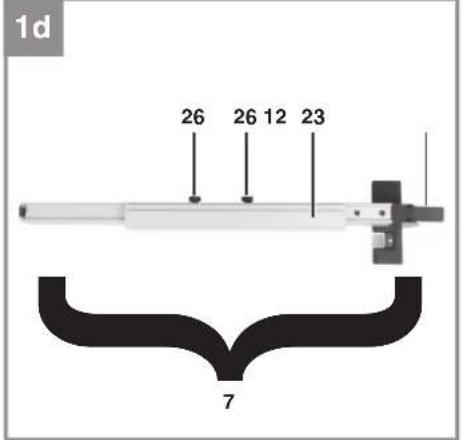

• Der mitgelieferte Parallelanschlag (7) besitzt zwei verschiedene hohe Führungsflächen.
  Je nach Dicke der zu schneidenden Materialien muß die Anschlagschiene (23) nach Abb. 12, für dickes Material und nach Abb. 13 für dūnnes Material verwendet werden.
  Zum Umstellen der Anschlagschiene (23) auf die niedere Führungsfläche, müssen die beiden Rändelschrauben (26) gelockert werden, um die Anschlagschiene (23) vom Halter (24) zu losen.
  Die beiden Rändelschrauben (26) durch den einen Schlitz (27) in der Anschlagschiene (23) Herausnahmen und in den anderen Schlitz (25) wieder eingetzen.
• Anschlagschiene (23) wieder auf den Halter (24) montieren.
  Die Umstellung auf die hohe Führungsflächenu analog durchgefuhrt werden.

7.3.2.Schnittbreite (Abb.12-14)

• Beim Längsschneiden von Holzteilen muß der Parallelanschlag (7) verwendet werden.
• Der Parallelanschlag (7) kann auf beiden Seiten des Sägetisches (1) montiert werden.
  Der Parallelanschlag (7) muß in die Führungsschiene (28) des Sägetisches (1) eingesetzt werden.
• Mittels der Skala (22) auf der Führungsschieene (28) kann der Parallelanschlag (7) auf das gewünschte Maß eingestellt werden.
• Durch Drücken des Exzenterhebels (12) kann der Parallelanschlag in der gewünschten Position festgeklemmt werden.

7.3.3. Anschlagänge einstellen (Abb. 12-14)

Um das Klemmen des Schnittgutes zu vermeiden, ist die Anschlagschiene (23) in Längsrichtung verschiebbar.
- Faustregel: Das hintere Ende des Anschlages stöhzt an eine gedachtte Linie, die etwa bei der Sägeblattmitte beginnnt und unter 45^ nach hinten verlauf.
Benötigte Schnittbreite einstellen
- Rändelschrauben (26) lockern und Anschlagschiene (23) so welt vorschiben, bis die gedachte 45^ Linie berührt wird.
- Rändelschrauben (26) wieder festziehen.

D

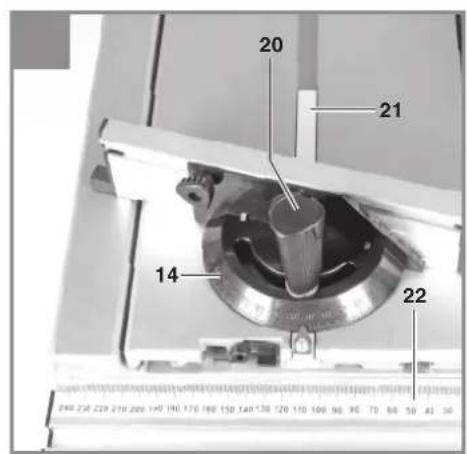

7.4. Queranschlag (Abb. 15)

Queranschlag (14) in die Nut (21) des Sägetisches schieben.
Schaube (20) lockern.
Queranschlag (14) drehen, bis der Pfeil auf das gewünschte Winkelmaß zeigt.
Schaube (20) wieder festziehen.

Achtung!

• Anschlagschiene (23) nicht zuweit in Richtung Sägeblatt schieren.
  Der Abstand zwischen Anschlagschiene (23) und Sägeblatt (4) solte ca. 2 cm betragen.

7.5. Winkeleinstellung (Abb. 14)

Losen Sie den Feststellgriff (9).
- Verstellen Sie den Sägeblattwinkel, indem Sie das Handrad (8) zur Maschine hin drücken und gleichzeitig drehen.
- Arretieren Sie den Feststellgriff.

8. Betrieb

Warning!

• Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingestellten Maße zu überprüfen.
• Nach den Einschalten der Säge abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat, bevor Sie den Schnitt durchführten.
  Achtung beim Einsatzniden!
• Betreiben Sie das Gerät nur mit Absaugung.
• Überprüfen und reinigen Sie regelmäßig die Absaugkanäe.
  Die Kappe am Säeblattschutz kann abgenommen werden, so dass am Säeblattschutz ein Absauschlauch angeschlossen werden kann.

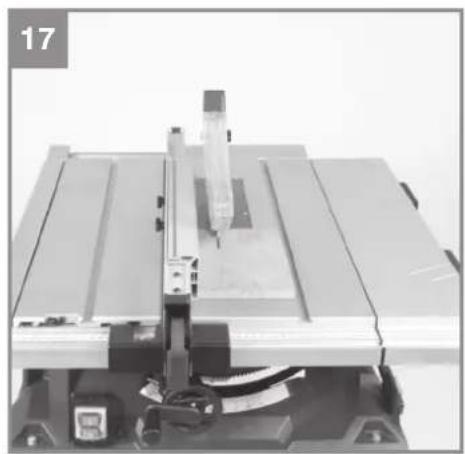

8.1.1 Ausführren von Längsschnitten (Abb. 17)

Hierbei wird ein Werkstück in seiner Längsrichtung durchschnitten.

Eine Kante des Werkstücks wird gegen den Parallelanschlag (7) gedrückt, während die fl ache Seite auf dem Sagetisch (1) aufliegt.

Der Sägeblattschutz (2) muß immer auf das Werkstück abgesenkt werden.

Die Arbeitsstellung beim Langsschnitt darneine in einer Linie mit dem Schnittverlauf sein.

• Parallelanschlag (7) entsprichend der Werkstückhöhe und der gewünschten Breite einstehen. (siehe 7.3.)

Sage einschalten
Hände mit geschlossenen Fingern flach auf das Werkstück legen und Werkstück am Par allelanschlag (7) entlang in das Sägeblatt (4) schieben.
- Seitliche Führung mit der linken oder rechten Hand (je nach Position des Parallelanschlags) nur bis zu Schutzhaubenvorderkante.
- Werkstück immer bis zum Ende des Spaltkeils (5) durchschieben.
- Der Schnittabfall bleibt auf dem Sägetisch (1) liegen, bis sich das Sägeblatt (4) wieder in Ruhestellung befindet.
- Lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs sichern! (z.B. Abrollstandner etc.)

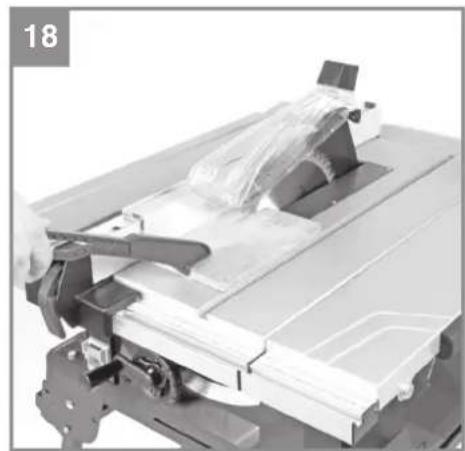

8.1.2. Schneiden schmaler Werkstücke (Abb. 18)

Längsschnittle von Werkstücken mit einer Breite von weniger als 120mm *Müssen unbedingt unter Zuhlfenahme eines Schiebestoxes (3) durchgeführt werden.Schiebestox ist im Lieferumfang enthalten.Verschlussen bzw. geschädigten Schiebestox umgehend austrauschen.

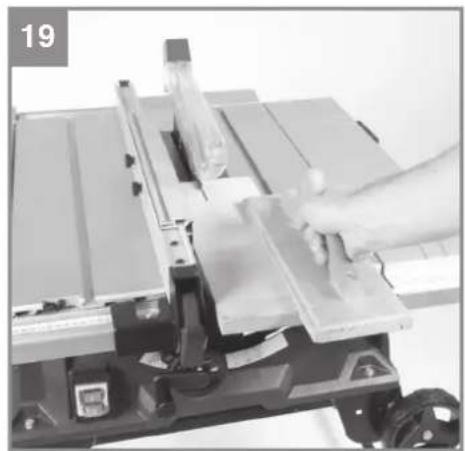

8.1.3. Schneiden sehr schmaler Werkstücke (Abb. 19)

• Für Längsschnittte von sehr schmalen Werkstücken mit einer Breite von 30 mm und weniger ist unbedingt ein Schieberholz zu verwenden.
  Dabei ist die niedrige Führungsfläche des Parallelanschlags zu bevorzugen.
• Schiebeholz nicht im Lieferumfang enthalten! (Erhaltlich im einschlädigen Fachhandel) Verschlissenes Schiebeholzrechtzeitig ersetzen.

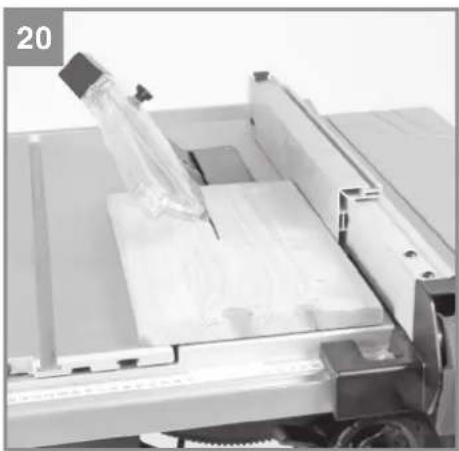

8.1.4. Ausführren von Schrägschnitten (Abb. 16/20)

Schragschnitte werden grundsatzlich unter der Verwendung des Parallelschlages (7) durchge-fuhrt.

Sägeblatt (4) auf das gewünschte Winkelmaß einstehen. (siehe 7.5.)
- Parallelanschlag (7) je nach Werkstückbreite und -höhe einstellen (siehe 7.3.1)
Schnitt entsprechend der Werkstückbreite durchführten (siehe 8.1.1. und 8.1.2 und 8.1.3.)

D

8.1.5. Ausführung von Querschnitten (Abb. 21)

- Warning!

• Queranschlag (14) in eine der beiden Nuten (21) des Sägetisches schieber und auf das gewünschte Winkelmaß einstehen. (siehe 7.4.) Sollte das Sägeblatt (4) zusammen schrag gestellt werden, dann ist die Nut (21) zu verwenden, welche ihre Hand und den Queranschlag nicht mit dem Sägeblattschutz in Kontakt kommt laßt.
  Werkstuck fest gegen den Queranschlag (14) drucken.
  Sage einschalten.
• Queranschlag (14) und Werkstück in Richtung des Sageblattes schiben, um den Schnitt aussufahren.

Halten Sie immer das geführte Werkstück fest, nie das frei Werkstück, welche abgeschritten wird.

Queranschlag (14) immer so welt vorschiben, bis das Werkstück vollständig durchgeschnitten ist.
Säge wieder ausschalten.
Sägeabfall erst entfernen, wenn das Sägeblatt stillstehen.

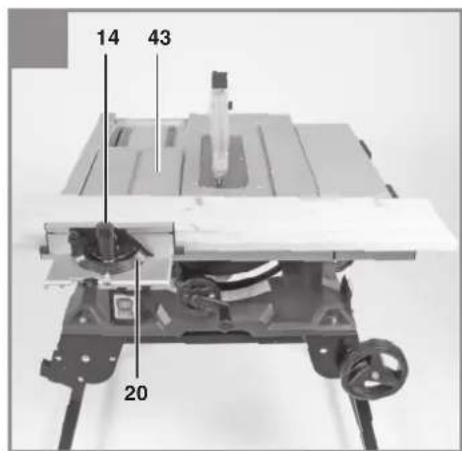

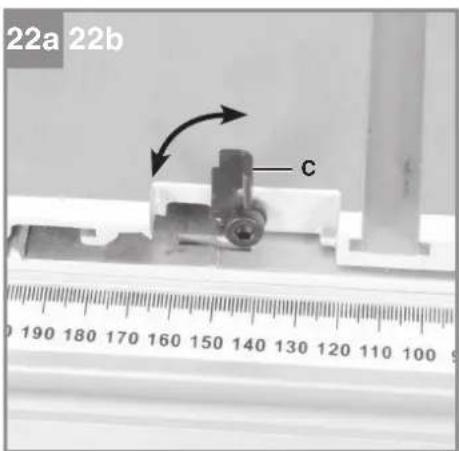

8.1.6 Arbeitsen mit dem Schiebschlitten (Abb. 22a, 22b)

8.1.6.1 Entriegeln des Schiebeschlittens

Öffnen Sie zur Verwendung des Schiebeschlittens (43) den Hebel (c). Fixieren Sie den Queranschlag (14) mit der Schraube (20) am vorderen Ende des Schiebeschlittens.

8.1.6.2 Schnitte mithilfe des Schiebschlittens Stellen Sie den Queranschlag auf das gewünschte Winkelmaß ein.

Werkstück fest gegen die Anschlagschiene (14) drücken und den Schiebetisch langsam in Richtung Sageblatt schiben. Schiebetisch immer soweit vorschiben, bis das Werkstück vollständig durchgeschritten ist. Sage wieder ausschalten. Gefahr! Sageabfall er entfernen, wenn das Sageblatt stillsteth.

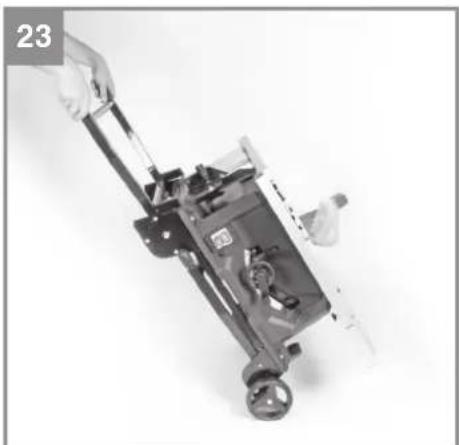

Für den Transport kann das Untergestell komplette eingeklappt werden. Alternativ kann das Untergestell an der Rad-Sea eingeklappt werden und die andere Seite des Untergestells welt ausgeklappt werden, so dass die Maschine gefahren werden kann.

9. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

10. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzsteckerziehen.

10.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angreiben. Achen Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

D

10.2 Kohlebürsten

Bei übermäßiger Funkenbildung让他们 Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

Gefahr! Die Kohlebürsten * dürfen nur von einer Elektrofachkraft ausgewechselt werden.

10.3 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

10.4 Ersatzteil- und Zubehorbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

Tipp! Für ein gutes Arbeitsergebnis empfehlen wir hochwertiges Zubehor von kwb! www.kwb.eu [e-mail]

10.5 Transport

Transportieren Sie die Maschine nur durch Anheiten am Sägetisch. Verwenden Sie Schutzvorrichtungen wie Sägeblattschutz, Anschlagschienen niemals zur Handhabung oder Transport.

11. Entsorgung und

Wiederverwertung

Das Gerät beföndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zugrückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschieten Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung soll das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle besteht ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternatively anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhl. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlussbedingungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist.
Das Gerat kann bei umgünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen.
Das Produkt ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die a) eine maximale zulässige Netzimpedanz Zmax = 0,24 Ω (Ohm) nicht überschreiben, oder b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.
- Sie müssen als Benutzer sicherstellen, wenn notig in Rücksprache mit ihrer Energieversorgungsunternehmen, dass Ihr Anschlusspunkt, an dem Sie das Produkt betreiben möchten, eine der beiden genannten Anforderungen a) oder b) erfüllt.

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen VerschleiB unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beispiel
Verschleibsteile*Kohlebürsten,Keilriemen,Tischeinlage,Schiebestock
Verbrauchsmaterial/Verbrauchsteile*Sägeblatt
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solute这点 Gerät dessnoch einmal nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch uber die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannten haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlssen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier einige Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingerate
Defekte Geräte anmelden
Garantieverlägerungen (nur bei bestimmten Geräten)
Bestellverfolgung

Wir freuun uns auf ihren Besuch online unter www.isc-gmbh.info!

Telephone: 09951 / 95 920 00 • Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

Table of contents

Beskriv venligst feilfunktionen.

DK/N

Garantibevis

Kære kunde!

4. Technische gegevens

Wisselstroommotor 220-240V 50Hz
Vermogen P . S1 1500 W S6 20% 2000 watt
Nullastoerental n. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4500 min
Hardmetalen zaagblad ... 250 x 0 30 x 2,8 mm
Aantal tanden. 48
Tafelgrootte 645 x 530 mm
Tafelverbreding .645 x 150 mm
Tafelverlenging 530 x 65 mm
Snijhoogte max. 78 mm/90° 53 mm/45°
Hoogeteverstelling .traploos van 0 tot 78 mm
Zaagblad zwenkbaar ....traploos van 0^ tot 45^
Afzuaagsluiting 36mm
Gewicht ca.30,6 kg
Beschermklasse: II/回
Dikte van de spleebout: 2,0 mm

NL

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D erkiart folgende Konformitat gemäß EU-Richtlinie und Normen für Artikel

Tischkreissage TE-CC 2025 UF (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC
X 2014/30/EU
2014/32/EU
2014/53/EC
2014/68/EU
□90/396/EC_2009/142/EC
89/686/EC_96/58/EC
2011/65/EU

X 2006/42/EC

Annex IV

Notified Body: TUV Rheinland LGA Products Service GmbH
Notified Body No.: 0197
Reg.No.:BM503581050001

2000/14/EC_2005/88/EC

Annex V

Annex VI

Noise: measured LPA = dB (A); guaranteed LPA = dB (A)
P = KW; L/0 = cm
Notified Body:

2012/46/EU

Emission No.:

Standard references: EN 61029-1; EN 61029-2-1;

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-11

Landau/Isar, den 09.09.2016

Wentao/Product-ManagementWelchselgartner/General-Manager

First CE:16

Art.-No.:43.405.47 I-No.:11016
