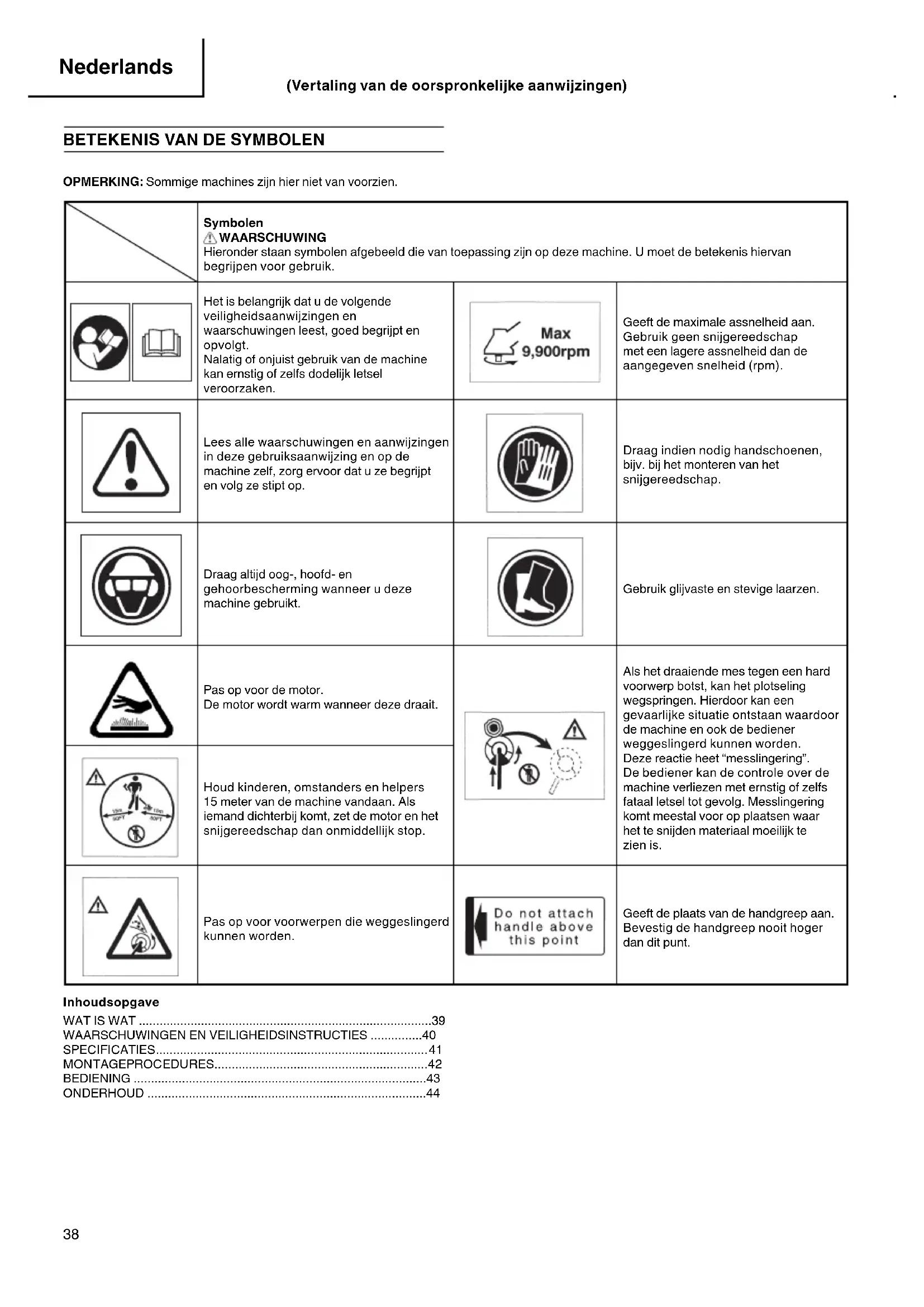

OPMERKING: Sommige machines zijn hier niet van voorzien. Symbolen WAARSCHUWING Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor gebruik. Het is belangrijk dat u de volgende veiligheidsaanwijzingen en waarschuwingen leest, goed begrijpt en opvolgt. Nalatig of onjuist gebruik van de machine kan ernstig of zelfs dodelijk letsel veroorzaken. Geeft de maximale assnelheid aan. Gebruik geen snijgereedschap met een lagere assnelheid dan de aangegeven snelheid (rpm). Lees alle waarschuwingen en aanwijzingen in deze gebruiksaanwijzing en op de machine zelf, zorg ervoor dat u ze begrijpt en volg ze stipt op. Draag indien nodig handschoenen, bijv. bij het monteren van het snijgereedschap. Draag altijd oog-, hoofd- en gehoorbescherming wanneer u deze machine gebruikt. Gebruik glijvaste en stevige laarzen. Pas op voor de motor. De motor wordt warm wanneer deze draait. Als het draaiende mes tegen een hard voorwerp botst, kan het plotseling wegspringen. Hierdoor kan een gevaarlijke situatie ontstaan waardoor de machine en ook de bediener weggeslingerd kunnen worden. Deze reactie heet “messlingering”. De bediener kan de controle over de machine verliezen met ernstig of zelfs fataal letsel tot gevolg. Messlingering komt meestal voor op plaatsen waar het te snijden materiaal moeilijk te zien is. Houd kinderen, omstanders en helpers 15 meter van de machine vandaan. Als iemand dichterbij komt, zet de motor en het snijgereedschap dan onmiddellijk stop. Pas op voor voorwerpen die weggeslingerd kunnen worden. Geeft de plaats van de handgreep aan. Bevestig de handgreep nooit hoger dan dit punt. Inhoudsopgave

Aangezien in deze gebruiksaanwijzing meerdere modellen worden beschreven, kunnen er verschillen zijn tussen uw machine en de afbeeldingen. Volg de instructies die op uw machine van toepassing zijn.

6. Aandrijfasbehuizing

8. Oog voor draaggordel

16. Gebruiksaanwijzing

000BookCG31EBSWE.indb39000BookCG31EBSWE.indb39 2010/12/2312:01:552010/12/2312:01:5540 Nederlands WAARSCHUWINGEN EN VEILIGHEIDSINSTRUCTIES Veiligheid van de gebruiker ○ Draag altijd een vizier of veiligheidsbril. ○ Draag altijd een dikke, lange boek, laarzen en handschoenen. Draag geen loszittende kleding, sieraden, een korte broek, sandalen en werk nooit blootsvoets. Draag lang haar samengebonden zodat het maximaal schouderlang is. ○ Gebruik deze machine niet wanneer u moe of ziek bent, of alcohol, drugs of medicijnen heeft ingenomen. ○ Laat in geen geval kinderen of onervaren personen de machine gebruiken. ○ Draag gehoorbescherming. Let op uw omgeving. Let op omstanders die eventueel problemen aangeven. Verwijder veiligheidsuitrusting pas nadat de motor volledig gestopt is. ○ Draag hoofdbescherming. ○ Start de motor niet en laat de motor niet lopen in een afgesloten ruimte of gebouw. Inademen van uitlaatgassen kan dodelijk zijn. ○ Houd de handgrepen vrij van olie en brandstof. ○ Houd uw handen weg van het snijgereedschap. ○ Houd of pak de machine niet vast aan het snijgereedschap. ○ Wanneer de machine uit wordt gezet, moet u controleren of het snijgereedschap inderdaad helemaal gestopt is voor u de machine neerzet. ○ Wanneer de werkzaamheden lang duren, moet u regelmatig pauzeren om lichamelijk letsel als gevolg van de trillingen van de machine (fenomeen van Raynaud/“dode” vingers) te voorkomen. WAARSCHUWING ○ Systemen voor het dempen van de trillingen kunnen niet garanderen dat u geen fenomeen van Raynaud (“dode” vingers) of carpale-tunnelsyndroom kunt oplopen. Daarom moeten gebruikers die regelmatig en/of langdurig met de machine werken de toestand van hun handen en vingers zorgvuldig in de gaten houden. Als u merkt dat één van de bovengenoemde klachten zich voordoet, moet u onmiddellijk een arts raadplegen. ○ Als u medische elektrische/elektronische apparatuur gebruikt, zoals een pacemaker, moet u eerst uw arts raadplegen en contact opnemen met de fabrikant van de apparatuur voordat u elektrisch of op andere wijze aangedreven gereedschap gaat gebruiken. Veiligheid/beveiliging van de machine ○ Controleer de machine elke keer voor u hem gaat gebruiken. Vervang beschadigde onderdelen. Controleer of er brandstofl ekken zijn en of alle bevestigingsmiddelen aanwezig zijn en goed vast zitten. ○ Vervang onderdelen met barsten of stukjes eraf, of onderdelen die op een andere manier beschadigd zijn voor u de machine gaat gebruiken. ○ Controleer of de beschermkap correct is bevestigd. ○ Houd anderen uit de buurt wanneer u de carburateur afstelt. ○ Gebruik uitsluitend accessoires die speciaal voor deze machine worden aanbevolen door de fabrikant. WAARSCHUWING Breng in geen geval wijzigingen aan de machine aan. Gebruik de machine in geen geval voor werkzaamheden waar deze niet voor bedoeld is. Veiligheid en brandstof ○ Meng en tank brandstof in de buitenlucht en buiten bereik van vonken en vlammen. ○ Gebruik een voor brandstof goedgekeurde tank of jerrycan. ○ Rook niet en sta roken ook niet toe in de buurt van brandstof of van de machine zelf wanneer de machine wordt gebruikt. ○ Veeg alle gemorste brandstof weg voor u de motor start. ○ Ga minstens 3 meter van de plaats waar u getankt heeft vandaan voor u de motor start. ○ Stop de motor voor u de brandstofdop verwijdert. ○ Maak de brandstoftank helemaal leeg voor u de machine opbergt. We raden u aan de tank elke keer nadat u de machine gebruikt heeft, leeg te maken. Als er brandstof in de tank blijft zitten, moet u ervoor zorgen dat er geen brandstof kan lekken. ○ Bewaar de machine en de brandstof op een plek waar de brandstofdampen niet kunnen worden ontstoken door vonken of open vuur van bijv. geisers, boilers, elektrische motoren of schakelaars, verwarmingstoestellen enz. WAARSCHUWING Brandstof is licht ontvlambaar, kan ontploff en en is schadelijk wanneer de dampen ervan worden ingeademd; wees dus bijzonder voorzichtig wanneer u met brandstof omgaat of tankt. Veilig snoeien ○ Snoei geen ander materiaal dan gras of bosjes. ○ Controleer het gebied dat u gaat snoeien voordat u begint. Verwijder alle voorwerpen die klem kunnen komen te zitten of weggeslingerd kunnen worden. ○ Draag een goed masker om uw luchtwegen te beschermen wanneer u gras maait dat met een insecticide is behandeld. ○ Houd iedereen, waaronder kinderen, dieren, omstanders en helpers, buiten de 15 meter gevarenzone. Stop de motor onmiddellijk als er iemand op u af komt. ○ Houd de motor altijd rechts van uw lichaam. ○ Houd de machine met beide handen stevig vast. ○ Zorg ervoor dat u stevig staat en goed in evenwicht blijft. Reik niet te ver. ○ Houd uw lichaamsdelen uit de buurt van de uitlaat en het snijgereedschap wanneer de motor loopt. ○ Houd het snijgereedschap altijd lager dan uw middel. ○ Wanneer u naar een nieuwe werkplek gaat, moet u eerst de machine uit zetten en controleren of het snijgereedschap inderdaad gestopt is. ○ Zet de machine in geen geval op de grond terwijl deze nog loopt. ○ Controleer altijd eerst of de motor uit is en of het snijgereedschap volledig gestopt is voor u vuil of gras uit het snijgereedschap gaat verwijderen. ○ Neem altijd een EHBO-doos mee wanneer u met elektrisch gereedschap werkt. ○ Start de motor niet en laat de motor niet lopen in een afgesloten ruimte of gebouw en/of in de buurt van ontvlambare vloeistoff en. Inademen van uitlaatgassen kan dodelijk zijn. Veilig onderhoud ○ Voer onderhoud aan de machine uit volgens de aanbevolen procedures. ○ Haal de kap van de bougie voordat u onderhoud uitvoert, behalve voor het afstellen van de carburateur. ○ Houd anderen uit de buurt wanneer u de carburateur afstelt. ○ Gebruik uitsluitend originele Hitachi vervangingsonderdelen, zoals aanbevolen door de fabrikant. Vervoer en opslag ○ Draag de machine alleen wanneer de motor gestopt is en met de uitlaat weg van uw lichaam. ○ Laat de motor afkoelen, maak de brandstoftank leeg en zorg ervoor dat de machine goed vast zit voordat u de machine opbergt of in een voertuig gaat vervoeren. ○ Maak de brandstoftank helemaal leeg voor u de machine opbergt. We raden u aan de tank elke keer nadat u de machine gebruikt heeft, leeg te maken. Als er brandstof in de tank blijft zitten, moet u ervoor zorgen dat er geen brandstof kan lekken. ○ Bewaar de machine buiten bereik van kinderen. ○ Maak de machine schoon, voer het vereiste onderhoud uit en bewaar de machine op een droge plek. ○ Controleer of de motor volledig uit staat voordat u de machine vervoert of opbergt. ○ Wanneer u de machine in een voertuig vervoert, moet het mes met een mesbescherming worden afgedekt. Als er zich situaties voordoen die niet in deze gebruiksaanwijzing behandeld worden, wees dan voorzichtig en gebruik uw verstand. Neem contact op met uw Hitachi dealer als u hulp nodig heeft. Let in het bijzonder op aanwijzingen die beginnen met de volgende woorden: 000BookCG31EBSWE.indb40000BookCG31EBSWE.indb40 2010/12/2312:01:552010/12/2312:01:5541 Nederlands SPECIFICATIES Model CG31EBS (P) CG31EBS (LP) Motorinhoud (ml) 30,8 Bougie NGK BMR7A of gelijkwaardig Inhoud brandstoftank (l) 0,67 Droog gewicht (kg) 6,7 6,3 Geluidsdrukniveau LpA (dB (A)) (EN27917) 98,6 98,4 98,6 98,4 Gemeten geluidsdrukniveau LwA (dB (A)) Gegarandeerd geluidsdrukniveau LwA (dB (A)) 105,6

OPMERKING Gelijkwaardige geluidsniveaus/trillingsniveaus zijn berekend als de tijdgewogen energiesom van de geluids-/trillingsniveaus onder verschillende werkomstandigheden met de volgende tijdsindeling: 1/2 stationair, 1/2 max. toerental.

• Alle gegevens kunnen zonder kennisgeving gewijzigd worden. WAARSCHUWING Geeft aan dat er een verhoogd risico bestaat op ernstig persoonlijk letsel of zelfs de dood als de aanwijzingen niet worden opgevolgd. LET OP Geeft aan dat er risico bestaat op persoonlijk letsel of zaakschade als de aanwijzingen niet worden opgevolgd. OPMERKING Nuttige informatie voor correct functioneren en gebruik van de machine. LET OP Probeer de trekstarter niet te demonteren. Het risico bestaat dat u gewond raakt doordat de veer van de trekstarter losschiet. 000BookCG31EBSWE.indb41000BookCG31EBSWE.indb41 2010/12/2312:01:552010/12/2312:01:5542 Nederlands MONTAGEPROCEDURES Aandrijfas aan motor monteren (Afb. 1) Draai de vergrendelschroef (1) ongeveer tien volle slagen los zodat de schroefpunt niet hindert bij het aanbrengen van de aandrijfas. Als u de aandrijfas aanbrengt, laat de vergrendelschroef dan naar buiten wijzen om te voorkomen dat hij binnenin hindert. Bij sommige modellen is de aandrijfas reeds gemonteerd. OPMERKING Als het moeilijk is om de aandrijfas tot aan de gemarkeerde positie te schuiven, draait u de aandrijfas aan het snij-uiteinde met de klok mee of tegen de klok in. Steek de vergrendelschroef in het gat van de asbehuizing en draai hem vast. Draai vervolgens de klemschroef (1) stevig vast. Montage van het handvat WAARSCHUWING Als u stalen/onbuigzame mesbladen gebruikt voor rechte zeisen of bosmaaiers, gebruik dan altijd een beschermingsstang (2) en een schouder-draaggordel samen met het lushandvat. (Afb. 2) Bevestig het handvat aan de aandrijfas met de hoek in de richting van de motor. Plaats het handvat zodanig dat het in de meest comfortabele positie staat om te werken. OPMERKING Als er een handvatlabel op de aandrijfasbehuizing van uw machine is, volg dan de aanwijzing op het label. Verwijder de handvatklem (3) van de machine. (Afb. 3) Plaats de handvaten en bevestig de handvatklem lichtjes met de vier schroeven. Breng in de juiste positie. Draai de schroeven vervolgens stevig vast. Bevestig de beschermhuls aan de aandrijfas of het handvat met de snoerklemmen (4). (Afb. 4) OPMERKING Als de beschermhuls niet tegen het handvat of de pijp is gemonteerd, kan deze tijdens het gebruik ergens aan vasthaken met ernstig letsel tot gevolg. Zorg dat de beschermhuls tegen het handvat of de pijp gemonteerd is. Gaskabel/stopsnoer Verwijder de luchtfi lterkap. (Afb. 5) Draai de schroef van de gaskabelhouder los en verwijder de schroef. (Afb. 7) Verbind de uiteinden van de stopsnoeren die uit de motor en de as komen. (Afb. 6) Haak het gaskabeleind aan de gasklep van de carburateur. Controleer of de gashendel die in Afb. 18 wordt getoond, is teruggekeerd naar de startpositie. Plaats het buiteneind van de gaskabel in de groef, breng de gaskabelhouder aan en maak de houder met de schroef vast. (Afb.

Monteer vervolgens de luchtfi lterkap. Maak de beschermhuls waar de stopsnoeren en de gaskabel doorheen lopen vast aan de pijp met de heupbuff er. Bevestig vervolgens, zoals aangegeven in de afbeelding, de beschermhuls aan de pijp en het handvat met de banden in de zak. Na de bevestiging knipt u het overtollige gedeelte van de band zodat dit niet hindert. (Afb. 4) OPMERKING Als de beschermhuls niet tegen het handvat of de pijp is gemonteerd, kan deze tijdens het gebruik ergens aan vasthaken met ernstig letsel tot gevolg. Zorg dat de beschermhuls tegen het handvat of de pijp gemonteerd is. Bij sommige modellen zijn de onderdelen reeds gemonteerd. Montage van de mesbescherming (Afb. 10) De beschermingsklem is reeds op de aandrijfas gemonteerd. Bevestig het deksel van de drijfwerkkast met de drie schroeven. Monteer de mesbescherming op de aandrijfas tegen de hoekoverbrenging (5). Maak de bevestigingsklem stevig vast, zodat de mesbescherming tijdens de werkzaamheden niet kan trillen of naar beneden kan bewegen. LET OP De mesbescherming moet tijdens het werken aangebracht zijn. Als de mesbescherming niet op de plaats is, bestaat er kans op ernstig letsel. De mesbeschermingen zijn voorzien van een scherpe kantlijnbegrenzing. Ga hier voorzichtig mee om. OPMERKING ○ Wanneer u de beschermingsuitbreiding aan de mesbescherming bevestigt, moet de scherpe kantlijnbegrenzing van de mesbescherming verwijderd worden. ○ Zie de afbeeldingen voor het verwijderen van de beschermingsuitbreiding. Draag handschoenen want de beschermingsuitbreiding heeft een scherpe kantlijnbegrenzing en druk vervolgens één voor één op de twee bevestigingspunten van de bescherming nadat de schroef is verwijderd. (Afb. 12) Mont age van het mesblad (Afb. 13) Voordat u een mesblad monteert, moet u controleren of het mes geen scheuren vertoont of beschadigd is en of de snijranden in de juiste richting wijzen. Lijn het inkepingsgat van de mesbladhouder uit met het gat in de drijfwerkkast (bovenkant van drijfwerkkast) en steek de inbussleutel naar binnen om draaien tegen te gaan. Draai de bevestigingsmoer naar rechts en verwijder de bevestigingsmoer, de mesbladhouderkap en de getande borgringen. De montage van het mesblad is als volgt: Steek de inbussleutel in het inkepingsgat van de mesbladhouder en het gat in de drijfwerkkast. Monteer vervolgens het mesblad (controleer de montagerichting zoals aangegeven in Afb. 15), de mesbladhouderkap en dan de getande borgringen op de mesbladhouder. Draai tot slot de bevestigingsmoer stevig met de combinatiesleutel linksom vast. (Afb. 13) LET OP ○ Bij de montage van het mesblad plaatst u het middengat tegen het bolle gedeelte van de mesbladhouder en houdt u het mesblad met het holle vlak van de mesbladhouderkap vast. Draai vervolgens de bevestigingsmoer vast om te voorkomen dat het mesblad eccentrisch gemonteerd wordt. (Afb. 14) Verwijder na de montage van het mesblad de inbussleutel en de combinatiesleutel. ○ Controleer of het mesblad correct gemonteerd is voordat u aan het werk gaat. ○ Controleer de mesbladhouderkap onder het mesblad op slijtage en scheuren voordat u aan het werk gaat. Als er slijtage of beschadiging wordt vastgesteld, moet het onderdeel worden vervangen omdat dit een slijtage-onderdeel is. OPMERKING Telkens wanneer het mesblad wordt gemonteerd, moet dit met een nieuwe splitpen worden vastgezet. (Afb. 13) Montage van de nylondraadkop (Afb. 16) Bevestig de mesbladhouder (6) aan de drijfwerkkast. Steek een inbussleutel in het gat van de drijfwerkkast om de nylondraadkop (7) te bevestigen door deze rechtsom te draaien. OPMERKING Aangezien de mesbladhouderkap niet wordt gebruikt, moet u deze bewaren voor de volgende keer wanneer een metalen mesblad wordt gebruikt. 000BookCG31EBSWE.indb42000BookCG31EBSWE.indb42 2010/12/2312:01:562010/12/2312:01:5643 Nederlands BEDIENING Brandstof (Afb. 17) WAARSCHUWING ○ Deze bosmaaier heeft een tweetaktmotor. Gebruik daarom altijd mengsmering, oftewel benzine gemengd met olie. Zorg voor een goede ventilatie wanneer u tankt of omgaat met brandstof. ○ Brandstoff en zijn uiterst licht ontvlambaar en u kunt ernstig persoonlijk letsel oplopen door de dampen in te ademen of brandstof op lichaamsdelen te morsen. Wees altijd voorzichtig en blijf goed opletten bij de omgang met brandstof. Zorg altijd voor een goede ventilatie wanneer u brandstof binnen een gebouw gebruikt. Brandstof ○ Gebruik altijd 89 octaan loodvrije merkbenzine. ○ Gebruik echte tweetaktbrandstof of een benzine-oliemengsel van 25:1 tot 50:1; raadpleeg voor de juiste verhouding de verpakking van de tweetaktolie in kwestie of uw Hitachi dealer. ○ Als er geen echte tweetaktbrandstof beschikbaar is, gebruik dan een kwaliteitsolie die uitdrukkelijk geschikt is voor gebruik in luchtgekoelde tweetaktmotoren (JASO FC GRADE OIL of ISO EGC GRADE). Gebruik geen BIA of TCW (voor watergekoelde tweetaktmotoren) mengolie. ○ Gebruik geen multigrade olie (10 W/30) of afgewerkte olie. ○ Meng de benzine en de olie in een aparte, schone jerrycan. Vul de jerrycan met de helft van de hoeveelheid benzine die u gaat gebruiken. Voeg de volledige hoeveelheid olie toe. Meng het benzine-oliemengsel (schudden). Voeg tenslotte de resterende hoeveelheid benzine toe. Meng (schud) het brandstofmengsel nog eens goed voor u het in de tank doet. Tanken WAARSCHUWING ○ Schakel altijd eerst de motor uit voor u gaat tanken. ○ Maak de tank voorzichtig open om eventueel onder druk staande gassen te laten ontsnappen. ○ Draai na het tanken de dop weer goed op de tank. ○ Ga met de bosmaaier minstens 3 meter van de plek waar u getankt heeft vandaan voor u de motor probeert te starten. ○ Was eventueel op uw kleding gemorste brandstof er onmiddellijk uit met zeep of een wasmiddel. ○ Controleer of er nergens brandstof lekt na het tanken. Maak voor u gaat tanken de tankdop en omstreken netjes schoon zodat er geen vuil in de tank kan vallen. Zorg ervoor dat de brandstof goed gemengd is door voor het tanken de jerrycan goed te schudden. Starten (Afb. 18) LET OP Voordat u de motor start, moet u controleren of het snoeigedeelte niets aanraakt.

1. Zet de contactschakelaar (8) in de stand START. (Afb. 18)

• Druk enkele malen op de injectiepomp (11) zodat de brandstof door de terugloopleiding stroomt. (Afb. 19)

2. Zet de gashendel naar boven in de “onbelast” stand. (Afb. 18)

3. Zet de chokehendel in de stand “START”. (Afb. 20)

4. Trek stevig aan de trekstarter en let erop dat u de handgreep

goed vast blijft houden en de trekstarter niet laat terugschieten. (Afb. 21)

5. Als u hoort dat de motor gaat aanslaan, zet u de chokehendel

terug in de stand START (open). Trek vervolgens nog eens kort aan de trekstarter. OPMERKING Herhaal de stappen 2 t/m 5 als de motor niet start.

6. Nadat de motor is gestart, trekt u aan de gashendel om de knop

te ontgrendelen. Laat de motor daarna 2–3 minuten opwarmen voor u met de werkzaamheden begint. Maaien (Afb. 22, 23, 24) ○ Wanneer u maait, laat de motor dan met een toerental van meer dan 6500 toeren draaien. Als de motor langdurig met een lager toerental draait, kan de koppeling vroegtijdig slijten. ○ Maai het gras van rechts naar links. ○ Als het draaiende mes tegen een hard voorwerp botst, kan het plotseling wegspringen. Hierdoor kan een gevaarlijke situatie ontstaan waardoor de machine en ook de bediener weggeslingerd kunnen worden. Deze reactie heet “messlingering”. De bediener kan de controle over de machine verliezen met ernstig of zelfs fataal letsel tot gevolg. Messlingering komt meestal voor op plaatsen waar het te snijden materiaal moeilijk te zien is. ○ Draag de gordel zoals afgebeeld. Het mesblad draait tegen de klok in, dus voor een goed resultaat adviseren wij u om de machine van rechts naar links te bewegen. Houd omstanders op een afstand van minstens 15 meter. OPMERKING In geval van nood drukt u op de noodknop of trekt u aan de noodklep. (Afb. 25) Gebruik van de schouder-draaggordel Draag de schouder-draaggordel over uw schouder zoals getoond

Afb. 23 en haak deze aan de hanger van de machine. Stel de schouder-draaggordel op een comfortabele lengte af. (Afb. 23) Om de machine uit de schouder-draaggordel te verwijderen, pakt u de hoofdpijp van de machine stevig met een hand vast en verwijdert dan de haak (13) van de schouder-draaggordel uit de hanger (14). (Afb. 25-a) Monteren van de haak na gebruik van de noodontgrendelklem Deze moet door de gesp (15) van de haak (13) naar de metalen plaat (16) op de draaggordel lopen en door de plaat (17) van de noodontgrendelklem naar de metalen plaat (16) op de draaggordel. (Afb. 25-b) Nadat de gesp op de draaggordel is gemonteerd, trekt u aan de haak (13) om te controleren of de haak (13) stevig op de draaggordel is bevestigd, waarna u de haak aan de hanger (14) vastmaakt. (Afb. 25-a) WAARSCHUWING ○ Bij gebruik van de machine moet u de draaggordel omdoen en de machine correct met beide handen vasthouden. Als u voelt dat er gevaar dreigt, verwijdert u de bosmaaier van uw lichaam door de noodontgrendelklem (12) van de draaggordel in de richting van de pijl getoond in Afb. 25-a te trekken. ○ Als het snijgereedschap tegen stenen of ander afval stoot, moet u de motor stopzetten en controleren of het snijgereedschap en de bijbehorende onderdelen niet beschadigd zijn. Als er gras of twijgjes in het snijgereedschap vastzitten, zet u de motor stop en verwijdert dan het gras of de twijgjes. OPMERKING Als u aan de noodontgrendelklem trekt zonder dat u de machine vasthoudt, valt de machine op uw voeten. Trek aan de noodontgrendelklem terwijl u de hoofdpijp van de machine met een hand vasthoudt. Controleer voordat u begint te werken of de noodontgrendelklem op de schouder-draaggordel juist werkt. Stoppen (Afb. 26) Verlaag het motortoerental, laat de motor enkele minuten onbelast draaien en schakel dan de contactschakelaar (8) uit. 000BookCG31EBSWE.indb43000BookCG31EBSWE.indb43 2010/12/2312:01:562010/12/2312:01:5644 Nederlands WAARSCHUWING Snijgereedschap kan verwondingen veroorzaken omdat het nog draait nadat de motor is gestopt of de vermogensregeling uit is. Wanneer de machine uit wordt gezet, moet u controleren of het snijgereedschap inderdaad helemaal gestopt is voor u de machine neerzet. Gebruik van de nylondraadkop Wanneer u maait, laat de motor dan met een toerental van meer dan 6500 toeren draaien. Als de motor langdurig met een lager toerental draait, kan de koppeling vroegtijdig slijten. Deze machine is zodanig ontworpen dat het maaien stopt zodra de nylondraad korter dan 16 cm wordt. WAARSCHUWING Snijgereedschap kan verwondingen veroorzaken omdat het nog draait nadat de motor is gestopt of de vermogensregeling uit is. Wanneer de machine uit wordt gezet, moet u controleren of het snijgereedschap inderdaad helemaal gestopt is voor u de machine neerzet. Zet het toerental zo laag mogelijk en klop met de kop op de grond. (Afb. 27) U kunt de nylondraad ook met de handen naar buiten trekken, maar dan moet de motor wel volledig gestopt zijn. (Afb. 28) Stel de nylondraad op een lengte van 11–14 cm af voordat u begint te werken. ONDERHOUD

BEVOEGDE BEDRIJVEN OF PERSONEN. Afstellen van de carburateur (Afb. 29) WAARSCHUWING ○ Het snijgereedschap kan mogelijk draaien terwijl de carburateur afgesteld wordt. ○ Start de motor in geen geval zonder dat de volledige koppelingsafdekking en de behuizing gemonteerd zijn! Anders zou de koppeling los kunnen komen, wat kan leiden tot persoonlijk letsel. In de carburateur wordt de brandstof gemengd met lucht. De carburateur wordt bij het testen van de motor in de fabriek op de basisafstelling ingesteld. Afhankelijk van het klimaat en de hoogte kunnen er verdere aanpassingen nodig zijn. De carburateur heeft één afstelmogelijkheid: T = stelschroef stationair toerental. Afstelling stationair toerental (T) Controleer of het luchtfi lter schoon is. Wanneer het stationair toerental correct is afgesteld, zal het snijgereedschap niet ronddraaien. Als de afstelling aangepast moet worden, kunt u de T-schroef dichtdraaien (met de klok mee) terwijl de motor loopt, totdat het snijgereedschap begint te draaien. Draai de schroef vervolgens open (tegen de klok in) totdat het snijgereedschap stopt. U heeft het juiste stationair toerental ingesteld wanneer de motor in alle standen soepel blijft lopen bij een toerental dat ruim onder het toerental ligt waarbij het snijgereedschap begint te draaien. Als het snijgereedschap blijft draaien nadat u het stationair toerental heeft afgesteld, dient u contact op te nemen met uw Hitachi dealer. OPMERKING Het standaard stationair toerental is 2200–2800 toeren per minuut. WAARSCHUWING Het snijgereedschap mag in geen geval draaien wanneer de motor stationair draait. Luchtfi lter (Afb. 30) Het luchtfi lter moet regelmatig vrijgemaakt worden van stof en vuil om te voorkomen dat: ○ de carburateur storingen gaat vertonen ○ de motor slecht start ○ de motor minder vermogen levert ○ de onderdelen van de motor onnodig slijten ○ het brandstofverbruik abnormaal hoog wordt Maak het luchtfi lter elke dag of nog vaker schoon als u in een stoffi ge omgeving werkt. Schoonmaken van het luchtfi lter Verwijder de luchtfi lterkap en het luchtfi lter zelf (18). Was het fi lter in warm sop. Controleer of het fi lter goed droog is voor u het terugzet. Een luchtfi lter dat geruime tijd gebruikt is, kan meestal niet meer helemaal schoongemaakt worden. Het luchtfi lter moet daarom regelmatig vervangen worden door een nieuw. Een beschadigd of kapot fi lter moet onmiddellijk vervangen worden. Brandstoffi lter (Afb. 31) Laat alle brandstof uit de tank lopen en trek het brandstoffi lter uit de tank. Trek het fi lterelement uit de houder en spoel het met warm water en een reinigingsmiddel. Spoel grondig totdat alle sporen van het reinigingsmiddel verwijderd zijn. Pers, niet wringen, het overtollige water uit het fi lter en laat dit aan de lucht drogen. OPMERKING Vervang het fi lterelement als het na verloop van tijd hard is geworden door stof en vuil. Bougie (Afb. 32) De toestand van de bougie wordt negatief beïnvloed door: ○ een verkeerde afstelling van de carburateur ○ een verkeerde mengsmering (te veel olie in de benzine) ○ een vuil luchtfi lter ○ zware werkomstandigheden (bijv. kou) Deze factoren veroorzaken afzettingen op de elektroden van de

ougie, wat kan leiden tot storingen en startproblemen. Als de motor vermogen tekort komt, moeilijk start of slecht stationair loopt, controleer dan eerst de bougie. Als de bougie vuil is, maak hem dan schoon en controleer de afstand tussen de elektroden. Corrigeer de afstand indien nodig. De juiste afstand is 0,6 mm. De bougie moet elke 100 bedrijfsuren vervangen worden, of eerder, als de elektroden weggevreten zijn. Geluiddemper (Afb. 33) Verwijder om de 100 bedrijfsuren de knaldemper en verwijder koolafzettingen van de uitlaatpoort of de inlaatopening van de knaldemper. Cilinder (motorkoeling) (Afb. 34) De motor wordt door de lucht gekoeld en de lucht moet vrij om de motor en de koelribben kunnen circuleren om oververhitting te voorkomen. Elke 100 bedrijfsuren, of in ieder geval eens per jaar (of vaker indien nodig), moet u de koelribben en de buitenkant van de motor schoonmaken en stof, vuil en smeer verwijderen die de koeling kunnen hinderen. OPMERKING Zet de motor nooit in werking als de omhulling van de motor of van de geluiddemper verwijderd is, omdat de motor daardoor oververhit kan raken en beschadigd wordt. Hoekoverbrenging (Afb. 35) Controleer om de 50 bedrijfsuren of de hoekoverbrenging of de hoekkoppeling genoeg ingevet zijn door de dop van het vetfi lter aan de zijkant van de hoekoverbrenging te verwijderen. Als er geen vet aan de fl anken van de tandwielen te zien is, vul de overbrenging dan voor 3/4 met universeel vet op basis van lithium van goede kwaliteit. Vul de overbrenging nooit helemaal. 000BookCG31EBSWE.indb44000BookCG31EBSWE.indb44 2010/12/2312:01:562010/12/2312:01:5645 Nederlands Mesblad WAARSCHUWING Draag beschermende handschoenen als u het mesblad aanraakt of onderhoudt. (Afb. 36) ○ Gebruik een scherp mesblad. Een bot mesblad gaat eerder vast of klem zitten. Vervang de bevestigingsmoer als deze beschadigd is en moelijk vastgedraaid kan worden. ○ Als u het mesblad vervangt, koop dan een door Hitachi aanbevolen mesblad met een pasgat van 25,4 mm (één inch). ○ Als u een mesblad monteert, richt dit dan altijd met de gekartelde kant naar boven. Als u een mesblad met 3 tanden monteert, kan dit aan elke kant gebruikt worden. ○ Gebruik het juiste mesblad voor elk soort werk. ○ Gebruik het juiste gereedschap wanneer u het mesblad vervangt. ○ Als de snijranden bot worden, slijp of vijl ze dan zoals afgebeeld. Niet correct geslepen randen kunnen hevige vibraties veroorzaken. ○ Gooi mesbladen weg die verbogen, gebarsten, gebroken of anderszins beschadigd zijn. OPMERKING Bij het slijpen van een mesblad moet de originele vorm van de radius aan de basis van de tand behouden blijven om barsten te voorkomen. Nylondraadkop Vervangen van de nylondraad ○ Verwijder de kap van het snijgereedschap door de vergrendellipjes aan de zijkant van de nylondraadkop naar binnen te drukken (Afb. 37). Pak de spoel naar buiten, haak de nieuwe nylondraad aan het gat van de spoel en wikkel de draad dan in twee etappen om de spoel (Afb. 38). Wanneer de nylondraad om de spoel is gewikkeld, maakt u deze tijdelijk vast aan de opening van de spoel op ongeveer 10 cm afstand vanaf het uiteinde. (Afb. 39) Steek de draad dan door het gat aan de zijkant van de nylondraadkop en monteer de kap van het snijgereedschap in de omgekeerde volgorde van het verwijderen. Trek aan de rechter en linker nylondraden totdat deze op ongeveer 11–14 cm vanaf het uiteinde vastzitten. (Afb. 42) OPMERKING ○ De nylondraadkop is ontworpen voor nylondraden met een buitendiameter van 2,4 mm. Gebruik geen nylondraden met een andere buitendiameter. ○ Zorg dat de rechter en linker nylondraad even lang zijn anders zullen er meer trillingen zijn. Onderhoudsschema Hieronder treft u nog enkele algemene onderhoudsinstructies aan. Neem voor verdere informatie contact op met uw Hitachi dealer. Dagelijks onderhoud ○ Maak de buitenkant van de machine schoon. ○ Controleer of de draaggordel niet beschadigd is. ○ Controleer de mesbescherming op beschadiging of scheuren. Vervang de bescherming als deze beschadigd is of scheuren vertoont. ○ Controleer of het snijgereedschap correct gecentreerd en scherp is en geen scheuren vertoont. Niet correct gecentreerd snijgereedschap veroorzaakt hevige vibraties die de machine kunnen beschadigen. ○ Controleer of de moer van het snijgereedschap goed vastgedraaid is. ○ Controleer of de mesblad-transportbescherming onbeschadigd is en goed blijft zitten. ○ Controleer of alle bouten en moeren goed vast zitten. Wekelijks onderhoud ○ Controleer de trekstarter, in het bijzonder het koord en de terugspringveer. ○ Maak de buitenkant van de bougie schoon. ○ Verwijder de bougie en controleer de afstand tussen de elektroden. Corrigeer deze afstand tot 0,6 mm of vervang de bougie. ○ Maak de koelribben van de cilinder schoon en controleer of de luchtinlaat bij de trekstarter niet verstopt zit. ○ Controleer of de hoekoverbrenging voor 3/4 met vet gevuld is.

ISO 11806) Annex V. For information relating to noise emissions, see the chapter specifi cations. The European Standards Manager at Hitachi Koki Europe Ltd. is authorized to compile the technical fi le. (Geldt alleen voor Europa) Wij verklaren onder eigen verantwoordelijkheid dat dit product voldoet aan de richtlijn 98/37/EC, 2004/108/EC en 2000/14/EC. Dit product voldoet ook aan de essentiële vereisten van 2006/42/EC toegepast vanaf december 2009, in plaats van 98/37/EC. De volgende standaards zijn toegepast.
