TSPC Racer Ferrari 488 Challenge Ed. - Controller THRUSTMASTER - Gratis gebruiksaanwijzing en handleiding

Technische specificaties	Force feedback stuurwiel, diameter 30 cm, inclusief knoppen en schakelpaddles.
Compatibiliteit	Compatibel met PC en consoles (controleer de specifieke compatibiliteit).
Gebruik	Ideaal voor racesimulators, biedt een meeslepende ervaring dankzij de force feedback.
Onderhoud	Regelmatig schoonmaken met een zachte doek, vermijd schurende producten.
Veiligheid	Niet gebruiken in vochtige omgevingen, vermijd harde schokken.
Algemene informatie	Controleer firmware-updates om prestaties en compatibiliteit te verbeteren.

Veelgestelde vragen - TSPC Racer Ferrari 488 Challenge Ed. THRUSTMASTER

Hoe verbind ik mijn THRUSTMASTER TSPC Racer Ferrari 488 Challenge-controller met mijn pc?

Gebruik de meegeleverde USB-kabel om uw controller aan te sluiten op een beschikbare USB-poort van uw pc. Zorg ervoor dat de stuurprogramma\'s zijn geïnstalleerd.

De controller reageert niet, wat moet ik doen?

Controleer of de controller correct is aangesloten. Probeer hem los te koppelen en opnieuw aan te sluiten. Als het probleem aanhoudt, start uw pc opnieuw op.

Hoe kalibreer ik mijn THRUSTMASTER TSPC Racer-controller?

Ga naar de instellingen van uw spel of besturingssysteem en zoek de optie voor controllerkalibratie. Volg de instructies op het scherm om uw controller te kalibreren.

Trilt de controller tijdens het spelen?

Ja, de THRUSTMASTER TSPC Racer is uitgerust met force feedback. Zorg ervoor dat deze optie is ingeschakeld in de spelinstellingen.

Hoe update ik de firmware van mijn controller?

Download de Thrustmaster Support-software van de officiële website. Sluit uw controller aan, start de software en volg de instructies om de firmware bij te werken.

De knoppen van mijn controller werken niet correct, wat moet ik doen?

Controleer of de knoppen correct zijn toegewezen in de spelinstellingen. Reset indien nodig de standaardinstellingen van de controller.

Mijn controller gaat niet aan, wat moet ik doen?

Zorg ervoor dat de controller correct is aangesloten en van stroom wordt voorzien. Als hij nog steeds niet aangaat, probeer hem aan te sluiten op een andere USB-poort of een ander apparaat.

Kan ik de controller op een console gebruiken?

De THRUSTMASTER TSPC Racer Ferrari 488 Challenge is voornamelijk ontworpen voor pc. Controleer de compatibiliteit met uw console op de Thrustmaster-website.

Hoe stel ik de gevoeligheid van de bediening in?

De gevoeligheid van de bediening kan worden aangepast in de spelinstellingen. Zoek naar de opties voor bediening of controller en wijzig de waarden naar uw voorkeur.

Waar kan ik technische ondersteuning voor mijn controller vinden?

Bezoek de Thrustmaster-website en raadpleeg de ondersteuningssectie voor handleidingen, FAQ\'s en contactgegevens voor technische ondersteuning.

GEBRUIKSAANWIJZING TSPC Racer Ferrari 488 Challenge Ed. THRUSTMASTER

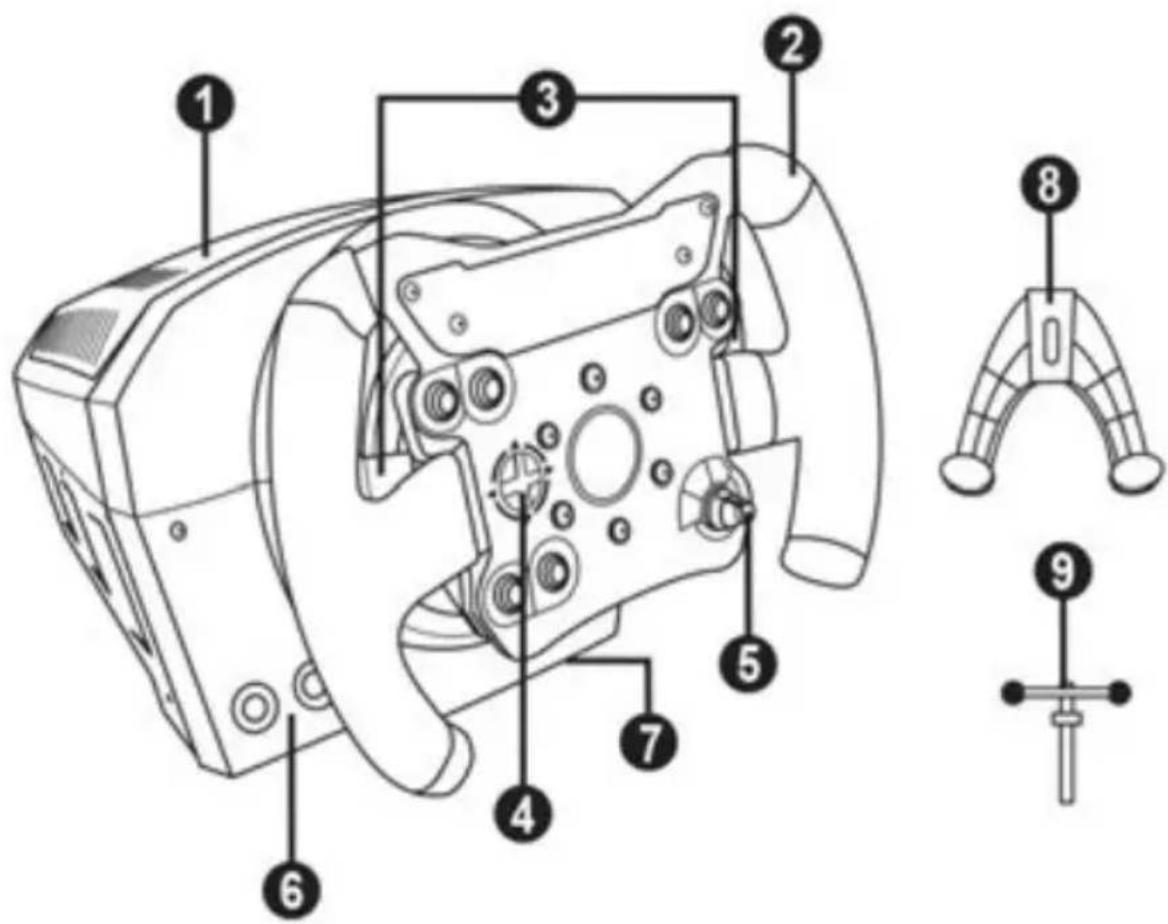

1 Voet
2 Stuur
3 2 sequentiele schakelflippers (op- enterugschakelen)
4 D-pad
5 Draaischakelaar met drukfungtie

6 MODE-knop ^+ rood/groen indicatielampje
7 Groot schroefgat (voor bevestigingsystem en -schroef)
8 Bevestigingsystem
9 Metalen bevestigingschroef

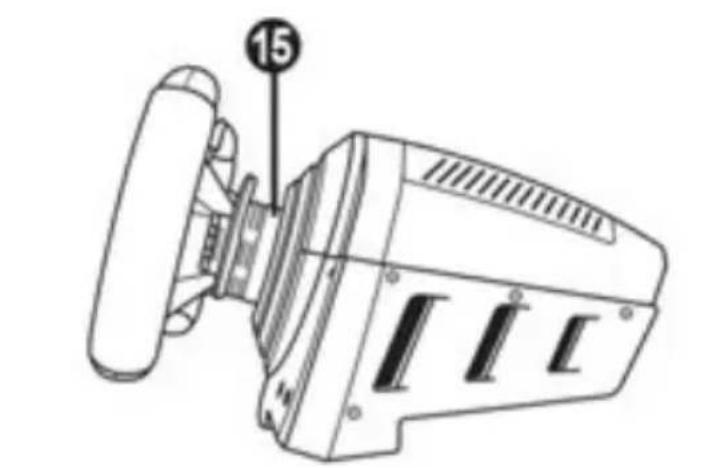

15 Thrustmaster Quick Release

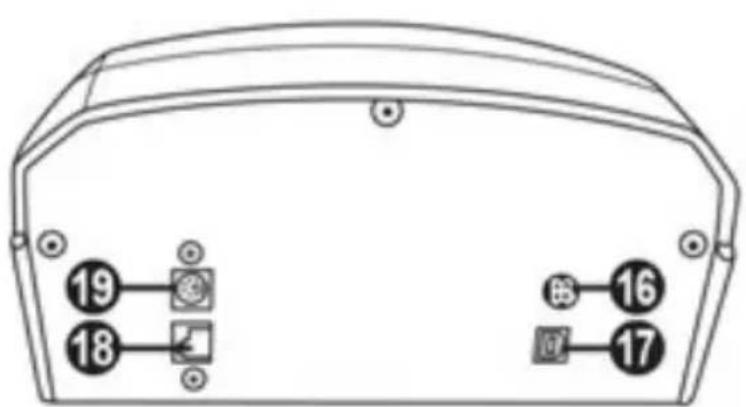

16 Connector voor TURBO POWER-voeding
17 Connector voor verwijderbare USB-kabel
18 Connector voor pedaalset (pedaalset wordt apart verkocht)

19 Connector voor TH8A-Shifter (pook wordt apart verkocht)

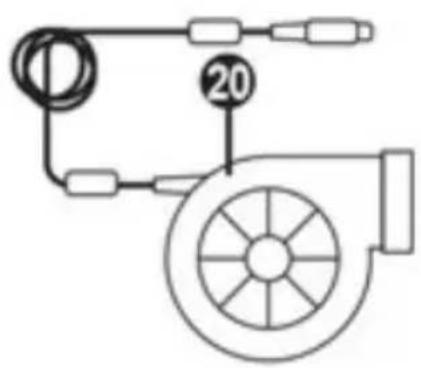

20 TURBO POWER-voeding
21 Kabel voor voeding
22 Verwijderbare USB-kabel

HET RACESTUUR AANSLUITEN OP EEN STOPCONTACT: LEES DEZE INFORMATIE AANDACHTIG DOOR

Sluit de TURBO POWER-voeding nooit aan op een stopcontact met een ander voltage dan

waarvoord voedng geschikt is. Het voltage van de TURBO POWER-voeding staat vermeld op het etiket boven de vrouwtjesconnector voor de voedingskabel.

Sluit nooit een andere voeding dan de TURBO POWER-voeding aan op de voet van de TS-

PC-RACER, zelfs als de connector compatibel is. Sluit bijvoorbeeld nooit de voeding van het T500 RS-stuur aan op de T-PC-RACER voet.

WAARSCHUWING

Lees, voordat u dit product gezruikt, deze handleiding zorgvuldig door en bewaar hem om eventuele op een laterijdstip te konnen raadplegen.

Waarschuwing - Elektrische schok

• Berg dit product op een droge plek op, UIT dezon en stofvrij.
• Trek nooit te hard aan een kabel of connector en zorg dat er geen knikken in kabelskommen.
• Mors geen vloeistoffen op het product of op een connector.
• Veroorzaak geen kortsluiting.
• Haal het product nooit UIT elkaar, gooit het Niet in het vuur en stel het Niet bloot aan hoge temperaturen.
• Gebruik geen andere netstroomkabel dan de kabel meegeleverd bij het racestuur.
• Gebruik de netstroomkabel nooit als de kabel, de stekkers of de connectoren zich beschadigd, gespleten of gebroken.
• ControllerDat de netstroomkabel correct is aangesloten op het stopcontact en correct is aangesloten op dechterzijde van de voet van het raceestuur.
• Maak het stuur Niet open. Er bevinden zich geen door de gebruiker te onderhonden of repareren onderdelen in. Alle reparations dienen te worden uitgevoerd door de fabrikant,haar bevoegde vertegenwoordiger of een gekwalificeerd technicus.
• Gebruik alleen door de fabrikant goedgekeurde hulpstukken en accessoires.
• Als het raceestuur zich vreemd gedraagt, bijvoorbeeld door rare geluiden te make, heet te worden of te stinken, stop dan onmiddelijk met het gebruik, haal de stekker uit het stopcontact en maak alle andere kabels los.
• Als het raceestuur langereijd Niet worden gebruikt, haal dan de stekker uit het stopcontact.
• Het stopcontact moet in de buurt van de apparatuur�ijen en moet goed bereikbaar�ijn.

Ventilateopeningen

Blokkeer nooit de ventilatieopeningen op de voet van het stuur. Aanwijzingen voor optimale ventilatie:

• Plaats de voet van het stuur minimaal 10 cm van een muur.
• Plaats de voet Niet in een krappe ruimte.
• Leg nooit iets over de voet heb.
• Zorg dat de ventilatieopengingen stofvrij blijven.

Om veiligheidsredenen mogen de pedalen nooit met blote voeten worden bediend of met alleen Sokken aan.

THRUSTMASTER® WIJST ELKE VERANTWOORDELIJKHEID AF IN GEVAL

VAN LETSEL ALS GEVOLG VAN HET GEBRUIK VAN DE PEDAALSET ZONDER SCHOENEN AAN.

Waarschuwing - Mogelijk letsel ten gevolge van Force Feedback en repetitieve

bewegingen

Gamen met een Force Feedback-stuur kan leiden tot bijn in de gewrichten of de spieren. Hoe voorkomt u problemen:

• Vermijd langdurige gamesessies.
• Neem na elkuar gamen een pauze van 10 tot 15 minuten.
• Stop met gamen bij last van vermoeidheid of pijn in handen, polsen, Armen, voeten of benen, en rust eenaar uur voordat u weeverder gaat met gamen.

Waarschuwing - Mogelijk letsel ten gevolge van Force Feedback en repetitieve

bewegingen (vervolg)

• Stop al het gamen als de beschreven symptomen van bijn of ongemak blijven aanhoudenijdens het gamen en raadpleeg een huisarts.
• Houd het stuur, de voet en de pedaalset buiten het bereik van kinderen.

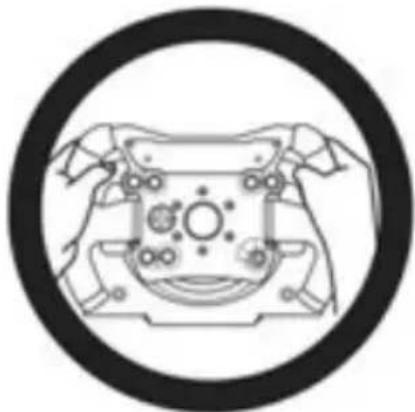

• Houdijdens het gamen altijd twee handen in de juiste stand aan het stuur en LAST het stuur nooit helemaal los.
• Zorg er tijdens het gamen voor dat handen of vingers nooit in de buurt van of onder de pedalen of de pedaalset komen.
• Steekijdens het kalibreren en gamen nooit een vinger, hand of arm door de openings van het racestuur.
• Zorg er voor dat de voet van het racestuur stevig vast zit, zoals beschreiben in deze handleiding.

Product mag alleen worden verplaatst door gebruikers van 16aar of ouder

ZWAAR PRODUCT
Wees voorzichtig en LAST het product Niet op uzelf of iemand anders vallen!

ALTijd

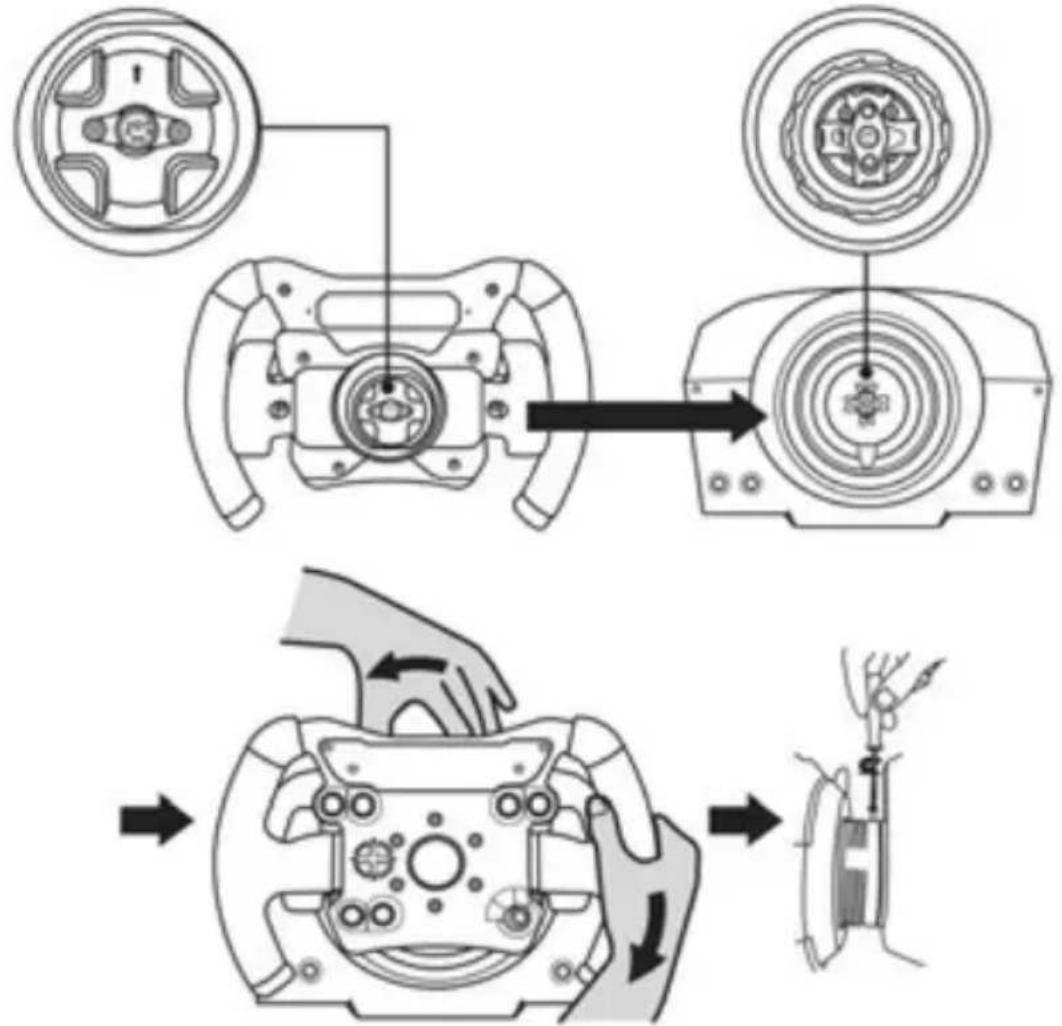

HET RACESTUUR INSTALLEREN OP DE VOET

Positioneer de connectoren met behulp van de pijlen:

Connector op voet (1): pij die omhoog wijst

Connector op stuur (2): pijl die omhoog wijst

Draai als de connectoren correct zijn gespositioneerd de ring van de Thrustmaster Quick Release (15) op zichplaats gegen de wijzers van de klok in terwijl u het raceestuur vasthoudt (2).

Draai verwolgens de ring zo strak möglichk vast door deze op+zijn plaats te houden en het stuur met de wijzers van de klok mee te draaien.

Zodra u het raceestuur hebt geinstalleer, draait u het 180^ om (kijkendaar het stuur, moet het Thrustmaster-logu nu ondersteboven staan) voor toegang tot dekleine bevestigingschroef onder op de Thrustmaster Quick Release (15). Gebruik een groe kruskopschroevendraier om dekleine bevestigingschroef met de wijzers van de klok mee vast te draaien (gebruik geen overmatige kracht).

Oefen geen overmatige kracht uit bij het met de kruskopschroevendraier

aandraaien van dekleine bevestigingschroef.

Stop met het aandraaien van de schroef zodra u enige waarstand voelt.

De voet van het raceestuur aan een cockpit bevestigen

1. Plaats de voet van het raceestuur op het cockpitpaneel.
2. Draai twee M6-schroeven (niet meegeleverd) door het cockpitpaneel en in de twee kleine schroefgaten aan de onderkant van het racestuur. Belangrijk: de M6-schroeven mogen Niet longer zichn dan de dikte van het paneel + 12 mm. Langere schroeven konnen de componenten in de voet van het racestuur beschadigen.
3. Zet indien nodig het standardbevestigingsystem vast door de bevestigingsschroef in hetRCTGrote schroefqat te draaien.

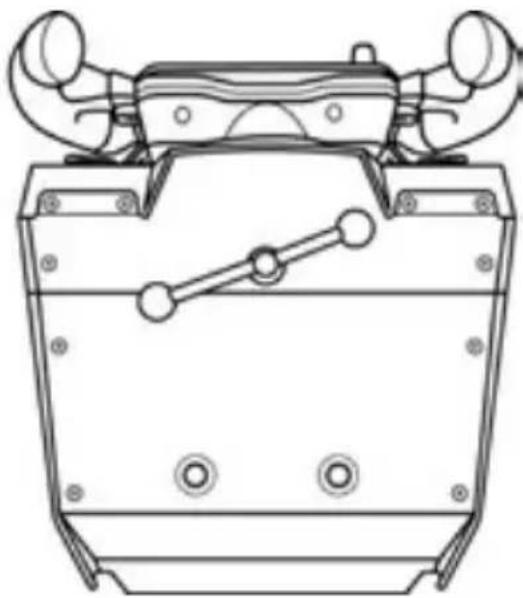

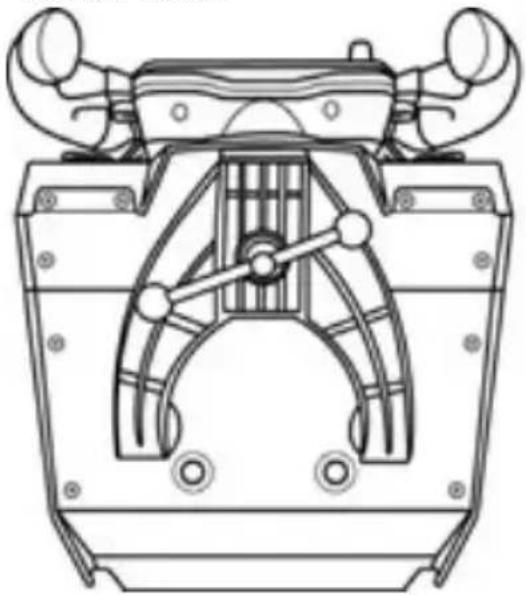

Het racestuur op een tafel of werkblad bevestigen

1. Plaats het racestuur op een tafel of een ander horizontaal, vlak en stabel oppervlak.
2. Plaats de bevestigingsschroef (9) in het bevestigingsystem (8) en draai de schroef aan (tegen de klok in) zodate.Deze vast komt te zitten in het schroefgat (7) onder het raceestuur en het stuur vollediq stabiel is.

ALTIJD NOOIT

WAARSCHUWING:

• Draai de schroef nooit in het racestuur zonder het bevestigingsystem! Dit kan het stuur beschaden.

BEVESTIGEN / VERWIJDEREN	RICHTING
Vastdraaien: Draai de schroef linksom vast (tegen de wijzers van de klok mee).
Losdraaien: Draai de schroef rechtsom los (met de wijzers van de klok mee).

HET RACESTUUR INSTALLEREN OP UW PC

1. Ga waar http://support.thrustmaster.com en download de drivers en de Force Feedback software voor de PC. Klik op Racing Wheels / TS-PC RACER en selecteer Drivers.
2. Start de installation nadat de download is voltooid en volg de instructies op het scherm om de USB-stekker van het stuur aan te sluiten op uw computer en de installation te voltooien.
3. Klik nadat de installmentprocedure is afgerond op Voltooien om de computer opnieuw te starten.
4. Kies Start / Alle programma's / Thrustmaster / FFB Racing Wheel / Configuratieschem om het venster Game Controllers te openen.

Het venster Game Controllers geeft Thrustmaster TS-PC RACER waar als nam voor het racestuur samen met de status OK.

1. Klik op Eigenschappen om het stuur te configureren in het TS-PC RACER configurescherm:

2. Tabblad "Test Input": hiermee hunnen de actieknoppen, richtingsknoppen, het stuur en de pediaalassen getest en bekeken worden. Ook is het möglichk de draaihoek van het stuur in PC-games aan te passen.

3. Tabblad "Test Forces": hiermee konnen 12 Force Feedback effecten worden getest.
4. Tabblad "Gain Settings": hiermee kan de kracht van de Force Feedback effecten in PC-games worden aangepast.

Nu kan er gespeeld worden!

Algemene opmerkingen:

• Klik op de PC op OK om het venster Game Controllers te sluiten voordat u de game start.
• De firmwareversie van het stuur worden weergegeven in de rechterbovenhoek op de tabbladen van het configuratieschem.

DE FIRMWARE VAN HET RACESTUUR BIJWERKEN

De firmware in de voet van het racestuur kan worden bijgewerkt maar een/Newere verbeterde versie wanner een dergelijkke versie beschikkaar komt.

Om de huidige versie van de firmware van het racestuur waar te geben en deze bij te werken indien gewenst,.gaat u op een PC maar http://support.thrustmaster.com.Klik op Racing Wheels / TS-PC RACER,selecteer Firmware en volg de instructies voor het downloaden en installereren.

HET RACESTUUR AUTOMATISCH KALIBREREN

Het stuur kalibreert zichzelf automatisch wanner u de van het stuur op een stopcontact aansluit en de USB-connector van het stuur aansluit.

Tijdens deze kalibratie za het stuur snel 1080 graden linksom en rechtsom draaien voordat het stopt in de middenstand.

WAARSCHUWING:

Tijdens het automatisch kalibreren mag u het stuur nicht aanraken.

(Raakt u het stuur toch aan, dan kan dit leiden tot een onjuiste kalibratie en/of persoonlijk letsel).

Als het racestuur Niet goed werkt of Niet goed gekalibreerd lijkt te zich:

zet de PC uit en koppel alle aansluitingen van het stuur los. Sluit daarna alle kabels weeer aan, inclusief de voedingskabel en een eventuele pedaalset, en herstart de PC en de game.

INTERN KOELSYSTEEM VOOR DE VOET VAN HET STUUR

De interne koeling van de voet van het stuur

• begint te werken wanner het stuur worden aan gezet.
• schakelt uit na eenaar minuten inactiviteit wonneer de interne temperatuur tot een bepaald laag niveau is gezakt.
• schakelt wee in wanner u het stuur gebruikt.

MODE-KNOP EN INDICATORLAMPJE (6)

MODE-knop voor de pedaalset

U kunt het gaspedaal en het koppelingspedaal elektronisch verwisselen als u een Thrustmaster T3PA of T3PA-PRO pegaalset gekrukt die is aangesloten op de connector voor de pegaalset (18).

Dit doet u door de MODE-knop (6) twee seconden ingedrukt te houden.

De door u ingestelde functie van de pedalen worden opgeslagen in het interne geheugen van het raceestuur.

GASPEDAAL EN KOPPELINGSPEDAAL	Kleur van de MODE-indicator (6)
NORMAAL	ROOD
VERWISSELD	GROEN

Meer functies van de MODE-knop

Ga voor meer informatie over de MODE-knop en het indicatorlampje waar http://support.thrustmaster.com. Klik op Racing Wheels / TS-PC RACER en selecteer verrolgens Manual of FAQ.

HELPBESTANDEN EN FAQs (NIET OPGENOMEN IN DEZE HANDLEIDING)

Ga waar http://support.thrustmaster.com. Klik op Racing Wheels / TS-PC RACER en selecteer verwolgens Manual of FAQ.

COMPATIBILITEIT MET HET THRUSTMASTER-ECOSYSTEEM

Pedaalsets

De TS-PC RACER voet is compatibel met:

• de Thrustmaster T3PA en T3PA-PRO medalsets die rechtstreeks zijn aan te sluiten op de connector voor de medalset (18).
• de Thrustmaster DB9 PEDALS T.RJ12 ADAPTER waarmee pedaalsets van een andere fabrikant die voorzien zich van een DB9-connector aangesloten nutzen worden op de pedaalsetconnector (18).
• alle verkrijgbare USB-pedaalsets (in games die MULTI-USB en USB-pedaalsets ondersteunen).

Racesturen

De TS-PC RACER voet base is compatibel met alle afneembare sturen van Thrustmaster waaronder de:

Ferrari 599XX EVO 30 Wheel Add-On Alcantara Edition
-Ferrari F1 Wheel Add-On
Ferrari GTE Wheel Add-On Ferrari 458 Challenge Edition
- TM Leather 28 GT Wheel Add-On
- TM Open Wheel Add-On

Schakelpoken

De TS-PC RACER voet is compatibel met:

• de Thrustmaster TH8A Shifter Add-On dierechtstreeks is aan te sluiten op de connector voor de TH8A Shifter (19) voor het "Sequentieel (+/-)" schakelen, of op een USB-poort voor het "H-patronn (7 + 1) " schakelen en de ANALOG / HANDBRAKE modi.
• alle verkrijgbare USB-schakelpoken (in games die MULTI-USB en USB-poken ondersteunen).

Informatie met betrekking tot kopersgarantie

Wereldwijk garandeert Guillemot Corporation S.A., het statutair adres gevestigd aan de Place du Granier, B.P. 97143, 35571 Chantepie, Frankrijk, (hierna te noemen "Guillemot") aan de de koper dat dit Thrustmaster-product vrij zaarend van materiaal- en fabricagefouten gedurende een garantieperiode gelijk aan deijd maximaal vereist om een restitutie/ervanging voor dit product te claimen. In landen van de Europese Unie komt dit overeen met een periode van twee (2)一年多 vanaf het moment van levering van het Thrustmaster-product. In andere landen komt de garantieperiode overeen met deijd maximaal vereist om een restitutie/ervanging voor dit Thrustmaster-product te claimen zoals wettelijk is vastgelegd in het land waarin de koper woonachtig was op de datum van aankoop van het Thrustmaster-product. Indien een dergelijk claimrecht Niet wettelijk is vastgelegd in het betreffende land, geldt een garantieperiode van een (1)一年多 vanaf datum aankoop van het Thrustmaster-product. Indien u in de garantieperiode een defect meent te constateren aan dit product, neem dan onmiddelijk contact op met Technical Support die u zal informeren over de te volgen procedure. Als het defect worden bevestigd, dient het product te worden geretourneerd maar deplaats van aankoop (of een andere locatie die worden opgegeven door Technical Support).

Binnen het gestelde van deze garantie worden het defecte product van de koper gerepareerd of verrangen, zulks ter beordeling van Technical Support. Indien het Thrustmaster- productijdens de garantieperiode is onderworpen aan een dergelijk herstel, worden elkeperiode van ten minste zeven (7)ragen waarin het product Niet in gebruik is, opgeteld bij de resterende garantieperiode (dezeperiode loopt vanaf de datum van verzoek van de consument voor interventie of vanaf de datum waarop het product in kwestie beschikbaar is gesteld voor herstel als de datum waarop het product ter beschikking worden gesteld voor herstel later is dan de datum van het verzoek om interventie). Indien toegestaan door van toepassing zijnde wetgeving, beperkt de volledige aansprakelijkheid van Guillemot en haar dochterondernemingen (inclusief de aansprakelijkheid voorervolgschade) zich tot het repareren of verrangen van het Thrustmaster-product. Indien toegestaan door van toepassing zijnde wetgeving, wijst Guillemot elkare garantie af met betrekking tot verhandelhaarheid of geschiktheid voor enig doel.

Deze garantie is nicht van kracht: (1) indien het product aangepast, geopend of gewijzigd is, of beschadigd is ten gevolge van oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk, normale slijtage, of enige andere oorzaak die nicht gerelateerd is aan een materiaal- of fabricagebout (inclusief maar Niet beperkt tot het combinen van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander element Niet geleverd door Guillemot voor dit product); (2) als het product is gebruikt voor enig ander doel dan thuisgebruik, zoals maar Niet exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden); (3) indien u zich Niet houdt aan de instructies zoals verstrecht door Technical Support; (4) op software die onder een specifieke garantie valt; (5) op verbruiksartikelen (elementen die tijdens de levensduur van het product worden verrangen zoals bijvoorbeeld batterijen of pads van een headset of koptelefoon); (6) op accessoires (zoals bijvoorbeeld kabels, behuizingen, hoesjes, etui's, draagtassen of polsbandjes); (7) indien het product ward verkocht op een openbare veiling.

Deze garantie is nicht overdraagbaar.

De wettelijk rechten van de koper die inijken/haar land van toepassing zijn op de verkoop van consumpt producten worden op generlei wijze door deze garantie beperkt.

Aanvullende garantiebepalingen

Gedurende de garantieperiode za Guillemot in principe nooit reserveonderdelen leveren,ondat Technical Support de enige partij is die bevoegd is een Thrustmaster-product te openen en/of te herstellen (met uitzondering van een herstelprocedure die de klant door Technical Support gesraagd wordenuit te voeren met behulp van schriftelijkke instructies - omdat deze procedure bijvoorbeeld eenvoudig is en het herstelproces Niet vertrouwelijk is - en door het verstrekken aan de consument van de benodigde onderdelen, indien van toepassing).

Gezien de innovatiecycli en omhaarKnowhow en handelsgeheimen te beschemen, zal Guillemot in
principe nooit een herstelbeschrijving of reserveonderdelen verstrekken voor een Thrustmaster-product
waarvan de garantieperiode is verstreken.

Aansprakelijkheid

Indien toegestaan door van toepassing zijnde wetgeving, wijzen Guillemot Corporation S.A. (hierna te noemen "Guillemot") en haar dochterondernemingen alle aansprakelijkheid af voor enige schadeveroorzaakt door een van de volgende oorzaken: (1) indien het product aangepast, geopend of gewijzigd is; (2) de montage-instructies Niet+zijn opgevolgd; (3) oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk (bijvoorbeeld stoten); (4) normale slijtage; (5) het gebruik van het product voor enig ander doel dan thuisgebruik, zoals maar Niet exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden). Indien toegestaan onder van toepassing zijnde wetgeving, wijzen Guillemot enaar dochterondernemingen alle aansprakelijkheid af voor enige schade aan dit product Niet gerelateerd aan een materiaal- of fabricagebout (inclusief maar Niet beperkt tot enige schade direct of indirectveroorzaakt door enige software, of door het combineren van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig onder element Niet geleverd door Guillemot voor dit product).

COPYRIGHT

© 2017 Guillemot Corporation S.A. Alle rechten voorbehonden. Thrustmaster® is een geregisteerd handelsmerk van Guillemot Corporation S.A. Alle andere handelsmerken zijn eigendom van de respectieve eigenaren. Afbeeldingen zijn nicht bindend. Inhoud, ontwerp en specificaties können zonder kennisgeving vooraf worden gewijzigd en+kunnen per land verschillen. Geproduceerd in China.

AANBEVELINGEN VOOR DE BESCHERMING VAN HET MILIEU

In de Europese Unie: Gooi dit product na het einde van de levensduur Niet weg met het normale afval, maar breng het�n het door uw gemeente aangewezen inzamelpunt voor elektrische en/of computerapparatuur.

Ter herinnering is hiertoe op het product, de gebruikshandleiding of de verpakking een symbool aangebracht.

De meeste materialen können worden gerecycled. Door recycling en andere methoden voor verantwoorde verwerking van afgedankte elektrische en elektronische apparaten kunt u een belangrijke bijdrage leveren aan de bescherming van het milieu.

Neem contact op met uw gemeente voor informatie over een inzamelpunt bij u in de buurt.

In alle andere landen: houd u aan deplaatselijk milieuuwetgeving voor elektrische en elektronische apparaten.

Bewaar deze informatatie. De kleuren en decoraties können variieren.

Plastic bevestigingen en hechtmaterialen要去en van het product worden verwijderd voordat het worden gezruikt.

*Alleen van toepassing in de EU en Turkije
