Producttype	Digitale multimeter
Merk	Laserliner
Model	MultiMeterPocket
Afmetingen	120 x 55 x 40 mm
Gewicht	145 g
Voeding	2 AAA-batterijen 1,5 V (LR03)
Weergave	LCD 3 1/2 digits, 1999 punten
Overspanningscategorie	CAT III 1000 V
Beschermingsklasse	II (dubbele isolatie)
Beschermingsgraad	IP64
DC spanning meting	200 mV tot 600 V (±0,5% + 3 cijfers tot 200 mV, ±1,2% + 3 cijfers daarboven)
AC spanning meting (40-400 Hz)	2 V tot 600 V (±1,0% + 8 cijfers tot 20 V, ±2,3% + 10 cijfers daarboven)
DC stroom meting	200 µA tot 200 mA (±2,0% + 8 cijfers)
AC stroom meting	200 µA tot 200 mA (±2,5% + 10 cijfers)
Weerstandsmeting	200 Ω tot 20 MΩ (nauwkeurigheid van ±0,8% + 5 cijfers tot ±10% + 5 cijfers)
Diodetest	Ja, teststroom 1 mA, open spanning 1,5 V
Continuïteitstest	Pieptoon voor weerstand < 150 Ω
Contactloze spanningsdetector	Ja, van 100 V tot 600 V AC
Zaklamp	Geïntegreerd, inschakelen via knop
Automatische uitschakeling	Na 15 minuten inactiviteit
Elektronische beveiliging	Automatisch herstellende zekering
Gebruikstemperatuur	-10 °C tot 55 °C
Opslagtemperatuur	-10 °C tot 60 °C
Relatieve luchtvochtigheid max.	80 % RV (niet condenserend)
Max. gebruiks hoogte	2000 m
Onderhoud en reiniging	Reinig met een vochtige doek, vermijd oplosmiddelen. Verwijder de batterijen bij langdurige opslag.
Onderdelen en repareerbaarheid	Batterijen en meetsnoeren vervangbaar. Ingebouwde elektronische zekering, geen door de gebruiker te repareren onderdelen.

Veelgestelde vragen - MultiMeterPocket Laserliner

Hoe vervang ik de batterijen van de MultiMeterPocket?

Open het deksel van het batterijvak aan de achterkant van het apparaat. Plaats twee AAA-batterijen (LR03) met de juiste polariteit. Sluit het deksel. Verwijder de batterijen bij langdurig niet-gebruik.

Wat zijn de spanningsmeetbereiken?

DC-spanning: 200 mV, 2 V, 20 V, 200 V en 600 V. AC-spanning: 2 V, 20 V, 200 V en 600 V. De bereikselectie is automatisch.

Hoe gebruik ik de contactloze spanningsdetector?

Plaats de sensor (nabij de punt van het apparaat) op 5-10 mm van een geleider of stopcontact. Als er een wisselspanning van 100 V tot 600 V aanwezig is, gaat de weergave branden. Dit apparaat vervangt geen bipolaire controle.

Waarom gaat de multimeter niet aan?

Controleer eerst de batterijen. Vervang ze indien nodig. Zorg ervoor dat de draaischakelaar niet op 'OFF' staat. Als het probleem aanhoudt, is mogelijk de interne zekering geactiveerd (zie handleiding).

Wat betekent de weergave 'O.L'?

'O.L' staat voor 'Open Line' of 'Overload'. Dit geeft aan dat het meetcircuit niet gesloten is (onderbreking) of dat de gemeten waarde het geselecteerde bereik overschrijdt.

Hoe test ik een diode met dit apparaat?

Zet de schakelaar op 'Ω' en druk eenmaal op 'Mode' om de diodetest te selecteren. Sluit de meetsnoeren aan: rood op de anode, zwart op de kathode. De doorlaatspanning wordt weergegeven (ongeveer 0,5-0,8 V). Als 'O.L' verschijnt, verwissel dan de snoeren (sperrichting).

Werkt de continuïteitstest als het apparaat uit is?

Nee, het apparaat moet aan staan en de schakelaar moet op 'Ω' staan. Druk tweemaal op 'Mode' om de continuïteitstest te activeren. Er klinkt een pieptoon bij een weerstand lager dan 150 Ω.

Hoe schakel ik de automatische uitschakeling uit?

De automatische uitschakeling kan niet worden uitgeschakeld. Het apparaat schakelt na 15 minuten inactiviteit uit. Om het weer in te schakelen, draait u de draaischakelaar naar 'OFF' en vervolgens weer naar de gewenste functie.

Wat is de nauwkeurigheid van de stroommetingen?

Gelijkstroom: ±2,0% van de aflezing + 8 cijfers. Wisselstroom: ±2,5% van de aflezing + 10 cijfers. De bereiken lopen van 200 µA tot 200 mA. Overschrijd 200 mA niet, anders activeert de interne zekering.

Is het mogelijk spanningen hoger dan 600 V te meten?

Nee, de maximale toegestane spanning is 600 V AC/DC. De overspanningscategorie is CAT III 1000 V, maar dit betreft bescherming tegen transiënten, niet continue meting. Overschrijd nooit 600 V.

GEBRUIKSAANWIJZING MultiMeterPocket Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Multimeter voor de meting in het bereik van de overspannings- categorie CAT III tot max. 1.000 V. Met het meetapparaat kunnen gelijk- en wisselspanningsmetingen, gelijk- en wisselstroommetingen, doorgangs- en diodetests binnen de gespecificeerde bereiken worden uitgevoerd. Bovendien is het meetapparaat uitgerust met een spanningsdetector en een geïntegreerde led-zaklamp.

Symbolen

Afbeelding A: Waarschuwing voor gevaarlijke elektrische spanning: door onbeschermde, spanningvoerende onderdelen in de behuizing bestaat gevaar voor elektrische schokken.

Afbeelding B: Waarschuwing voor een gevarenpunt

Afbeelding C: Veiligheidsklasse II: het controleapparaat beschikt over een versterkte of dubbele isolatie.

Afbeelding D: Overspanningscategorie III: bedrijfsmiddelen in vaste installaties en voor toepassingen waarbij bijzondere vereisten aan de betrouwbaarheid en de beschikbaarheid van de bedrijfsmiddelen worden gesteld, bijv. schakelaars in vaste installaties en apparaten voor industriële toepassingen met constante aansluiting op de vaste installatie.

Veiligheidsinstructies

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.
• Bij het werken met spanningen van meer dan 24 V/AC rms resp. 60 V/DC dient u uiterst voorzichtig te zijn. Bij contact met de elektrische geleiders bestaa.
• Als het apparaat met vocht of andere geleidende resten bevochtigd is, mag niet onder spanning worden gewerkt. Vanaf een spanning van 24 V/AC rms resp. 60 V/DC bestaat gevaar voor levensgevaarlijke schokken op grond van de vochtigheid.

• Reinig en droog het apparaat vóór gebruik.

• Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt.

• In overspanings-categorie III (CAT III - 1000 V) mag de spanning van 1000 V tussen het controleapparaat en de aarding niet worden overschreden.
• Waarborg vóór iedere meting dat het te controleren bereik (bijv. leiding), het testapparaat en het toegepaste toebehoren (bijv. aansluitleiding) in optimale staat verkeren. Test het apparaat op bekende spanningsbronnen (bijv. 230 V-contactdoos voor de AC-controle of de autoaccu voor de DC-controle).
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• De verbinding van het apparaat naar alle stroombronnen en meetkringen moet worden onderbroken voordat u de afdekking opent om de batterij(en) / zekering(en) te vervangen.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor het veilige en deskundige gebruik van het toestel in acht en draag eventueel voorgeschreven veiligheidsuitrusting (bijv. elektricien-handschoenen).
• Grijp de meetpunten alleen vast aan de handgrepen. De meetcontacten mogen tijdens de meting niet worden aangeraakt.
• Let op dat altijd de correcte aansluitingen en de correcte positie van de draaischakelaar evenals het correcte meetbereik voor de betreffende meting geselecteerd zijn.
• Voer werkzaamheden in gevaarlijke nabijheid van elektrische installaties niet alleen uit en uitsluitend volgens de instructies van een verantwoordelijke elektromonteur.
• Schakel vóór het meten resp. controleren van dioden, weerstanden of batterijladingen de spanning van de stroomkring uit.
• Let op dat alle hoogspannings condensators ontladen zijn.
• Verbind altijd eerst de zwarte meetleiding voordat u de rode op de spanning aansluit. Bij het verwijderen gaat u in omgekeerde volgorde te werk.

Aanvullende opmerking voor het gebruik

Neem bij werkzaamheden aan elektrische installaties altijd de van toepassing zijnde technische veiligheidsregels in acht, onder andere:

1. Vrijschakelen, 2. Tegen hernieuwd inschakelen beveiligen,
2. Spanningsvrijheid tweepolig controleren, 4. Aarden en kortsluiten,
3. Aangrenzende, spanningvoerende onderdelen beveiligen en afdekken.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Laserliner

Veiligheidsinstructies

Omgang met elektromagnetische interferentie

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de veiligheid en de elektromagnetische compatibiliteit volgens de laagspanningsrichtlijn 2014/35/EU en de elektromagnetische compatibiliteit conform EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Apparaatbeschrijving (zie afbeelding E)

1 Draaischakelaar voor de instelling van de meetfunctie
2 Zaklamp AAN / UIT
3 Omschakelen van de meetfunctie
4 LC-display
5 Sensor (contactloze spanningsdetector)
6 Weergave (contactloze spanningsdetector)
7 Houder voor meetpunten
8 Actuele meetwaarde behouden
9 Meetcontacten: rood, +' zwart, -'
10 Meetpunten

A Meetwaardeweergave (3 1/2 cijfers, 1.999 digits)
B Negatieve meetwaarden
C Gelijk- (DC) of wisselgrootheden (AC)
D Automatische bereikskeuze
E Diodetest
F Doorgangstest
G Actuele meetwaarde wordt gehouden
H Batterijlading gering
I Meeteenheden: mV, V, μA, mA, Ohm, kOhm, MOhm Displayweergave: O.L: Open line / overflow: Meetkring niet gesloten resp. meetbereik overschreden

AUTO-OFF-functie

Het meetapparaat schakelt na 15 minuten inactiviteit automatisch uit om de batterijen te sparen.

1 Plaatsen van de batterijen (zie afbeelding F)

Open het batterijvakje en plaats de batterijen overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

2 Bevestiging van de meetpunten (zie afbeelding G)

Bij niet-gebruik en tijdens het transporteren dienen de meetpunten steeds in de houder op de achterzijde te worden geplaatst om letsel door de meetpunten te vermijden.

MultiMeter-Pocket

B V ≈ Spanningsmeting DC/AC

Zet de draaischakelaar op ,V' en druk op de toets ,Mode' om de spanningssoort (AC, DC) in te stellen.

Verbind vervolgens de meetcontacten met het meetobject. De berekende meetwaarde en de polariteit worden op het display weergegeven.

roodzwart

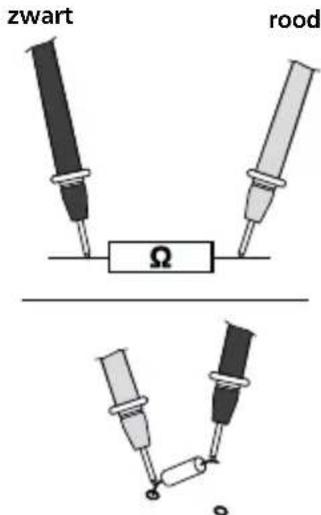

Zet de draaischakelaar op ,Ω' voor de weerstandsmeting. Verbind vervolgens de meetcontacten met het meetobject. De berekende meetwaarde wordt op het display weergegeven. Indien geen meetwaarde, maar ,O.L' op het display wordt weergegeven, werd het meetbereik overschreden of de meetkring is niet gesloten resp. onderbroken. Weerstanden kunnen alleen separaat correct worden gemeten, daarom moeten beide onderdelen eventueel van de resterende schakeling worden gescheiden.

!

Bij weerstandsmetingen dienen de meetpunten vrij van verontreinigingen, olie, soldeerlak of vergelijkbare verontreinigingen te zijn omdat anders verkeerde meetresultaten kunnen optreden.

5 · 11) Doorgangstest

Laserliner

Zet de draaischakelaar op de positie, Ω' en druk twee keer op de toets, Mode' om de functie, Doorgangstest' te activeren. Verbind vervolgens de meetcontacten met het meetobject. Als doorgang wordt een meetwaarde van < 150 Ohm herkend, hetgeen door middel van een akoestisch signaal wordt bevestigd. Indien geen meetwaarde, maar, O.L' op het display wordt weergegeven, werd het meetbereik overschreden of de meetkring is niet gesloten resp. onderbroken.

roodzwart

Blokkeerrichting Doorlaatrichting

Zet de draaischakelaar op ,Ω' en druk een keer op de toets ,Mode' om de functie ,Diodetest' te activeren. Verbind vervolgens de meetcontacten met de diode. De berekende meetwaarde wordt op het display weergegeven. Indien geen meetwaarde, maar ,O.L' op het display wordt weergegeven, werd de diode in blokkeerrichting gemeten of is de diode defect.

rood zwart

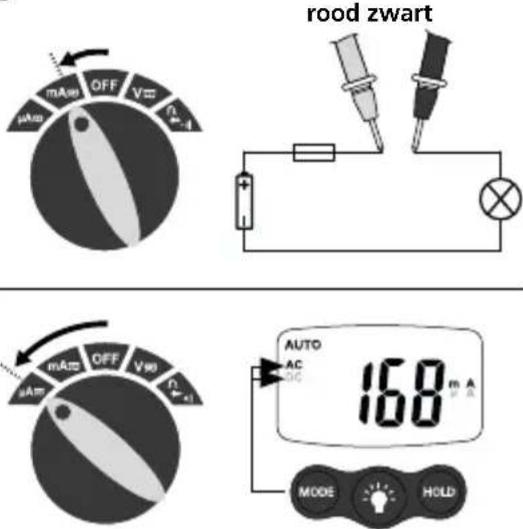

Zet voor de stroommeting in het bereik van 0 tot 200 mA de draaischakelaar op ,mA' en druk op de toets ,Mode' om de spanningssoort (AC, DC) in te stellen. Zet voor de stroommeting in het bereik van 0 tot 2.000 μA de draaischakelaar op ,μA' en druk op de toets ,Mode' om de spanningssoort (AC, DC) in te stellen.

Schakel de stroomkring uit voordat u het meetapparaat aansluit. Verbind vervolgens de meetcontacten met het meetobject. De berekende meetwaarde en de polariteit worden op het display weergegeven. Schakel de stroomkring opnieuw uit voordat u het meetapparaat verwijdert.

In het bereik μA/mA mogen geen stromen boven 200 mA worden gemeten! In dit geval wordt de automatische zekering in het apparaat geactiveerd.

8 Spanningslokalisatie, contactloos (AC-warning)

Afbeelding H: De in het meetapparaat geïntegreerde spannings-detector lokaliseert wisselspanningen van 100 V tot 600 V. Ook bij een uitgeschakeld apparaat kunnen spanningvoerende leidingen of kabelonderbrekingen worden opgespoord. Beweeg de spannings-detector langs het meetobject (5 tot 10 mm). Zodra wisselspanning wordt gelokaliseerd, brandt de weergave.

De contactloze spanningsdetectie vormt geen vervanging voor een gebruikelijke spanningstest. Het apparaat herkent een elektrisch veld en reageert dus ook bij statische oplading.

Spanningslokalisatie, eenpolige fasecontrole

Verbind de rode meetpunt met de fase- resp. de neutrale geleider. De rode led brandt dan alleen bij de spanningvoerende fasegeleider. Deze functie werkt ook in uitgeschakelde toestand. Bij de bepaling van de buitengeleider door middel van de eenpolige fasetest kan de weergavefunctie door bepaalde omstandigheden negatief worden beïnvloed (bijv. bij isolerende veiligheidskleding of op geïsoleerde standplaatsen).

De eenpolige fasetest is niet geschikt voor de controle op spanningsvrijheid. Hiervoor is een tweepolige fasetest vereist.

9 Zaklampfunctie

Houd de dienovereenkomstige toets ingedrukt om de zaklamp in te schakelen. Het licht schakelt automatisch uit, zodra de toets weer wordt losgelaten.

10 Automatische zekering

Het meetapparaat is in alle bereiken uitgerust met een elektronische, automatisch terugzettende zekering en kan onder normale bedrijfsomstandigheden verkeerde schakelingen opvangen. Als de elektronische zekering geactiveerd wordt, schakelt u de stroomkring spanningsvrij en het meetapparaat uit. Verhelp de verkeerde schakeling. Na het hernieuwd inschakelen functioneert het apparaat weer normaal verder.

11 Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

Technische gegevens

Functie Bereik Nauwkeurigheid
DC-spanning	200 mV ± (0,5% rdg + 3 digits)
	2.000 V, 20.00 V, 200.0 V600 V	± (1,2% rdg + 3 digits)
AC-spanning40 - 400 Hz	2.000 V, 20.00 V ± (1,0% rdg	+ 8 digits)
	200.0 V, 600 V ± (2,3% rdg +	10 digits)
DC-stroom	200.0 μA, 2.000 μA	± (2,0% rdg + 8 digits)
	20.00 mA, 200.0 mA
AC-stroom	200.0 μA, 2.000 μA	± (2,5% rdg + 10 digits)
	20.00 mA, 200.0 mA
Weerstand	200.0 ΩA± (0,8% rdg + 5 digits)
	2.000 kΩ, 20.00 kΩ, 200.0 kΩA± (1,2% rdg + 5 digits)
	2.000 MΩA± (5,0% rdg + 5 digits)
	20.00 MΩA± (10,0% rdg + 5 digits)
Max. ingangsspanning 600 V AC/DC
Diodetest	Teststroom max. 1 mA , nullastspanning van 1,5 V karakteristiek
Doorgangstest Akoestisch s gnaal als de weerstand < 150 Ω bedraagt
Ingangsweerstand > 7,5 MΩ (V DC, V AC)
Polariteit Voortekens voor negatieve polariteit
LC-display tot 1999 (3 1/2 dijfers)
Zekering mA, μA-bereik: 0,2 A/500 V
Overspanning	CATIII - 1.000 V
Verontreinigingsgraad	2
Beschermingsklasse	IP 64
Werkomstandigheden	-10°C ... 55°C,Luchtvochtigheid max. 80 % rH,niet-condenserend, Werkhoogte max. 2000 m
Opslagvoorwaarden	-10°C ... 60°C, Luchtvochtigheid max. 80 % rH
Spanningsvoorziening	2 x 1,5 V AAA (NEDA24A / IEC LR 03)
Afmetingen:	120 x 55 x 40 mm
Gewicht	145 g
Controlenormen	EN 61326, EN 61010-1, EN 61010-2-031

Technische veranderingen voorbehouden. 18W39

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=ADX

!
