GEBRUIKSAANWIJZING DUR184L MAKITA

In verband met ononderbroken research en ontwikkeling, behouden wij ons hetrecht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.
- De technische gegevens van de accu+kunnen van land tot land verschillen.
Gewicht, inclusief accu, volgens de EPTA-procedure 01/2003

Geluid

- Gemiddeld geluidsdrukniveau		Gemiddeld geluidsvermogenniveau Toepass
		LPA(dB (A))	LWA(dB (A)) Onzekerheid K (dB (A))
Nylondraad-snijkop	77	89	2,0

Zelfs als het bovenvermelde geluidsdrukniveau 80 dB (A) of minder is, kan het niveau tijdens bedrijf hoger zijn dan 80 dB (A). Draag gehoorbescherming.

Trillingen

-	Linkerhand		Rechterhand		Toepasselijke norm
	\( a_{h,w} \left( m/s^{2} \right) \)	Onzekerheid K(m/s2)	\( a_{h,w} \left( m/s^{2} \right) \)	Onzekerheid K(m/s2)
Nylondraad-snijkop	≤ 2,5	1,5	≤ 2,5	1,5	EN50636-2-91

OPMERKING: De opgegeven trillingsemissiewaarde is gemeten volgens de standardtestmethode en kan worden gebrukt om dit gereedschap te vergelijkken met andere gereedschappen.

OPMERKING: De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beordeling vooraf van de blootstelling.

WAARSCHUWING: De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gebruikt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operatior die zichen gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).

Symbolen

Hieronder staan de symbolen die voor het gereedschap worden gezruikt. Zorg ervoor dat u weet wat ze beteken alvorens het gereedschap te gezruiken.

Wees vooral voorzichtig en let goed op.

Lees de gebruiksaanwijzing.

Gevaar: let op weggeworpen voorwerpen.

De afstand tussen het gereedschap en omstanders要去 minstens 15 meter+zijn.

Houd omstanders uit de buurt.

Houd minstens 15 meter afstand.

	Draag een verilgheidshelm, veiligheidsbril en gehoorbescherming.
	Draag verilgheidshandschoenen.
	Draag stevige schoenen met antislipzolen. Veiligheidsschoenen met stalen neuzen worden aanbevolen.
	Stel Niet bloat aan vocht.
	Toegestaan maximumtoerental.
	Gebruik nooit een metalen snijblad.
Cd Ni-MH Li-ion	Alleen voor EU-landen Geef elektrisch gereedschap en accu's Niet met het huisvuil mee! Volgens de Europese richtig inzake oude elektrische en elektronische apparaten, en inzake batterijen en accu's en oude batterijen en accu's, en de toepassing waarvan binnen de nationale wetgeving, dienen elektrisch gereedschap, accu'(s) en batterijen die het einde van hun levensduur hebben bereikt, geschaden te worden ingezameld en te worden afgevoerd maar een recyclebedrijf dat voldoet aan de geldende millieu-eisen.

EU-verklaring van conformiteit

Alleen voor Europese landen

Aanduiding van de machine: Accugrastrimmer Modelnr./Type: DUR184L

Technische gegevens: zie de tabel "TECHNISCHE GEGEVENS".

Voldoet aan de volgende Europese richtlijnen: 2000/14/EU, 2006/42/EU

Ze zich gefabricceerd in overeenstemming met de volgende norm of genormaliseerde documenten: EN60335, EN/ISO11806, EN50636

Het technisch documentatiebestand volgens 2000/14/EU is verkrijgbaar bij:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgie Met nylordraad-snijkop

De conformiteitbeoordelingsprocedure vereist door Richtlijn 2000/14/EU was is overeenstemming met annex VI.

TÜV Rheinland LGA Products GmbH

Tillystraße 2, 90431 Nürnberg, Duitsland Identificatienummer 0197

Gemeten geluidsvermogenniveau: 89 dB (A)

Gegarandeerd geluidsvermogenniveau: 91 dB (A) 31.7.2015

Yasushi Fukaya

Director

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgie

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING: Lees alle veiligheids-waarschuwingen en alle instructies. Het nicht vol-gen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

1. Zorg dat u vertrouwd bent met de bedie-ningsorganen en het juiste gebruik van het gereedschap.
2. Na het uitschakelen van de motor blijf het snijgarnituur nog even ronddraaien.
3. Laat in geen geval het gereedschap gebruiken door kinderen of Personen die nichtbekend zich met de instructies.
4. Onderbreek het gebruik van het gereedschap wannerer andere Personen, met name kinderen, of huisdieren in de buurt komen.
5. Gebruik het gereedschap alleen bij daglicht of voldoende kunstlicht.
6. Voor gebruik van het gereedschap en na iedere botsing, controleert u op tekenen van slijtage of beschadiging, en repareert u het gereedschap zo nodig.
7. Wees voorzichtig dat u geen letsel oploopt door het mesje voor het op lenghte afsnijden van de nylordraad. Nadat u de nylordraad hebtuitgetrokken, zet u het gereedschap algijd eerst terugrechtop voordat u het inschakelt.
8. Monteer nooit een metalen snijgarnituur.
9. Dit gereedschap is Niet geschikt voor gebruik door Personen (waaronder kinderen) met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring, behalte indien zich instructies hebben gehad en onder toezicht staan van een persoon die verantwoordelijk is voor hun verilgheid. Kinderen dieren onder toezicht te staan omervoorte zorgen dat zij Niet met het gereedschap spelen.
10. Gebruik het gereedschap met de hoogstmogelijkke zorg en aandacht.
11. Gebruik het gereedschap alleen als u in goede lichamelijkde conditie bent. Werk.altijd rustig en voorzichtig. Gebruik uw gezond verstand en denk eraan dat de gebruiker van het gereed-schap verantwoordelijk is voor ongelukken en bevaren die personen of hun eigendommen konnen overkommen.
12. Bedien het gereedschap nooit wanner u vermoeid bent, zich ziek voelt, of onder invloed bent van alcohol of drugs.
13. Het gereedschap moet onmiddelijk uitgeschak-keld worden als tekenen van een ongebruike- lijke werking merkbaar�.

Bedoeld gebruik van het gereedschap

1. Gebruik het juiste gereedschap. De accugras-trimmer is uitsluitend bedoeld voor het maaien van gras enkleine onkruiden. Het mag Niet worden gebruikt voor enig ander doel, zoals heggen snoeien, aangezien dit tot letsel kan leiden.

Persoonlijke-veiligheidsmiddelden

Fig.1

Fig.2

1. Draag geschikte kleding. De te dragen kleding dient functioneel en geschikt te zichn, d.w.z. nauwsluitend zonder te hinderen. Draag geen juwelen of kleding die verstrikt können raken in hoog gras. Draag eenhaarbedekking om langhaar uit de weg te houden.
2. Draag.altijd stevige schoenen met een antislip-zool wonneer u het gereedschap gelebruikt. Dit beschermt u tegen letsel en garandeert dat u stevig staat.
3. Draag een veiligheidsbril of een spatschem.

Elektrische verilgheit en accu

1. Vermijd gevaarlijke omgevingen. Gebruik het gereedschap Niet op vochtige of natteplaatsen en stel het Niet bloot aan regen. Als water binndringt in het gereedschap, worden de kans op een elektrische schok groter.
2. Laad alleen op met de acculader aanbevolen door de fabrikant. Een acculader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren indien gebruikt met een ander type accu.
3. Gebruik elektrisch gereedschap uitsluitend met de waarvoor bestemde accu. Als u een andere accu erin gebruikt, kan dit leiden tot persoonlijk letsel of brand.
4. Als de accu Niet worden gebruikt, houdt u dezeuit de buurt van metalen voorwerpen zoalspaperclips, muntgeld, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die een kortsluiting kannenveroorzakentussen de occupolen. Kortsluiting+tussen de occupolen kan leiden tot brandwonden ofbrand.
5. Onder zware gebruiksomstandigheden kan vloeistof uit de accu komen. Voorkom aanra- king. Als aanraking per ongeluk zich voordoet, spoelt u met water. Als de vloeistof in uw ogen komt, raadpleegt u een arts. Vloeistof uit de accu kan irritatie en brandwondenveroorzaken.
6. Werp de accu's) Niet in een vuur. De accu kan exploderen. Raadpleeg de lokale regelgeving voor möglichke speciale verwerkingsvereisten.
7. Open of verrorm de accu's) Niet. Het elektrolyt is agressief en kan letsel toebrengen aan de ogen en huid. Het kan giftig+zijn bij inslikken.

Het gereedschap inschakelen

Fig.3

1. Controller of er geen kinderen of andere mensen aanwezig়ijn binnen een werkbereik van 15 meter en let ook op of er geen dieren in de werkomgeving়n. Als dat het geval is, stopt u met het gebruik van het gereedschap.

2. Controller voor gebruik altijd of het gereed-schap veilig is om te gebruiken. Controller de veiligheid van het snijgarnituur en de beschemkap, en controller of trekkerschakelaar/knop goed werkt en gemakkelijk kan worden bediend. Controller of de handgrepenschoon en droog zich en test de werkking van de trekkerschakelaar.

3. Controller op beschadigde onderden voor dat u het gereedschap verder gebruikt. Een beschermkap ofander onderdeel dat beschadigd is, moet nauwkeurig worden onderzocht om te beoordelen of het goed werkt en zich beoogde functie kanuitvoeren. Controller of bewegende delen goed uitgelijnd zich en Niet vastgelopen zich, of onderden nicht kapot zich en stevig gemonteerd zich, en enige andere situatie die van invloed kan zich op de werking van het gereedschap. Een beschermkap ofander onderdeel dat beschadigd is, dient vakkundig te worden gerepareerd of verwangen door een erkend servicecentrum, behalve indien anders aangegeven in deze gebruiksaanwijzing.
4. Schakel de motor alleen in wanner de handen en voeten uit de buurt van het snijgarnituur zich.
5. Controller voor het starten of het snijgarnituur geen harde voorwerpen, zoals takken, stenen, enz., raakt omdatijdens het starten het snijgarnituur za ronddraaien.

Gebruiksmethode

1. Gebruik het gereedschap nooit met beschadigde beschemkappen of zonder aangebrachte beschemkappen.
2. Gebruik het gereedschap alleen bij goedlicht en zicht. Wees in de winter bedacht op gladde of natteplaatsen, ijs en sneeuw (gevaar vooruitglijden). Zorg er.altijd voor dat u stevig staat.
3. Wees voorzichtig uw handen en voeten Niet te verwonden aan het snijgarnituur.
4. Houd algijd handen en voeten uit de buurt van het snijgarnituur, met name bij het inschakelen van de motor.
5. Werk nooit boven heuphoogte.
6. Sta nooit op een ladder met draaiend gereedschap.
7. Werk nooit op een instabiele ondergrond.
8. Reik Niet te ver. Zorg.altijd voor een stevige stand en goede lichaamsbalans.
9. Verwijder zand, stenen, nagels, enz. die u binnen uw werkbereik vindt. Vreemde voorwerpen konnen het snijgarnituur beschadigen en opgeworpen worden, waardoor ernstig persoonlijk letsel kan worden veroorzaakt.
10. Als het snijgarnituur stenen of andere harde voorwerpen raakt, moet u de motor onmid-dellijuktui schakelen en het snijgarnituur controleren.
11. Voordat u begint te werkken, moet het snijgarnituur op maximaal toerental draaien.

12. Houdijdens gebruik het gereedschap aktijd met twee handen vast. Houd het gereedschapijdens het gebruik nooit met slechts een hand vast. Zorg er aktijd voor dat u stevig staat.

13. Alle verilgheidsmiddelen, zoals beschemkappen die bij het gereedschap worden geleverd, moetenijdens het werk worden gebruikt.

14. Behalve in noodgevalen mag u het gereed-schap nooit op de grond latent vallen of wegooien omdat hierdoor het gereedschap zwaar beschadigd kan raken.
15. Sleep het gereedschap nooit over de grond wanner u het wilt verplaatsen,ondat hierdoor het gereedschap kan worden beschadigd.

16. Verwijder altijd de accu uit het gereedschap:

17. iedere keer als u het gereedschap onbeheerd anschterlaat;
    — voordat u een verstopping opheft;
    voordat u het gereedschap controeert, reinigt of er werkzaamheden aan gaat verrichten;

18. voordat u enige afstelling maakt, een accessoire verrangt of het gereedschap opbergt;
    als het gereedschap op ongebruikelijke manier begint te trillen;
    — wanneer u het gereedschap gaat vervoeren.

19. Forceer het gereedschap Niet. Het gereed-schap werkt better en met een Kleinere kans op letsel op de manier waarvoor het is ontworpen.

20. Werk Niet met elektrische gereedschappen in een omgeving met ontploffingsgevaar, zoals een omgeving met brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen produceren vonden die de dampen of het stof können ontsteken.

21. Neem een pauze om te voorkomen dat u door vermoeidheid de controle over het gereed-schap verliest. Wij adviseren u ieder uu r 10 tot 20 minutes te rusten.

Onderhoudsinstructies

1. De toestand van het snijgarnituur, de veiligheidsmiddelen en de schouderriem要去 worden gecontroleerd voor aanvang van de werkzaamheden.
2. Schakel de motor uit en verwijder de accu voordat u onderhoudswerkzaamhedenuitvoert, het snijgarnituur verrangt, of het gereedschap schoonmaakt.
3. Verwijder na gebruik de accu van het gereed-schap en controller op beschadigingen.
4. Controller op loszittende bevestigingsmidden en beschadigde onderdelen, zoals het bijna half-doorgescheurd zichn van het snijgarnituur.
5. Wanner het gereedschap nicht worden gebruikt, bergt u het op een droge plaats op die op slot kan of buiten bereik van kinderen ligt.
6. Gebruikuitsluitend de door de fabrikant aanbevolen verrangingsonderdelen en accessoires.
7. Zorg ervoor dat de ventilatieopengen.altijd vrijzoijn van vuil.

8. Inspector en onderhoud het gereedschap regelmatig, met name voor en na gebruik. Laat het gereedschap alleen repareren door een erkend servicecentrum.

9. Houd de handgrepen droog, schoon en vrij van olie en vetten.

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veriligeidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUK of het Niet naleven van de veriligeidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

Belangrijke veiligheidsinstrumenties voor een accu

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoorde accu worden gebruikt, alvorens de accu in gebruik te nemen.
2. Neem de accu Niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.

4. Als elektrolyt in uw ogen is terechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.

5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaard.
(3) Stel de accu Niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zichn van een grote stroomafgifte, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar het gereedschap en de accu Niet opplaatsen waar de temperatuur kan oplopen tot 50^ of hoger.

2. Werp de accu nooit in het vuur, ook nicht wanner hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.

3. Wees voorzichtig dat u de accu Niet LAST vallen en hem Niet blootstelt aan schokken of stoten.
4. Gebruik nooit een beschadigde accu.

5. De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen. Voor commercieel transport en dergelijkde door derden en transporteurs要去en speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd. Als voorbereiding van het articlel dat wordt getransporteerd is hetoodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan möglich strengere nationale regelgeving. Blootliggende contactpunter noemen worden afgedekt met tape en de accu moet zodanig worden verpakdtatdeze Niet kan bewegen in de verpakking.

6. Volg bij het weggooien van de accu deplaatselijke voorschriften.

BEWAAR DEZE INSTRUCTIES.

ALET OP: Gebruik uitsluitend originele Makita accu's. Het gebruik van Niet-originele accu's, of accu's die zich gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schadeverozaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opniew op. Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstemperatuur:tussen 10^ en 40^ .Laat een warmer accu afkoelen alvorens hem op te laden.
4. Laad de accu op als u deze gedurende een langeijd (meer dan zes maanden) Niet gaat gebruiken.

BESCHRIJVING VAN DE ONDERDELEN

Fig.4

1	Accu	2	Uit-vergrendelknop	3	Trekkerschakelaar	4	Voedingslampje
5	Aan-uitknop	6	Omkeerknop	7	Haak	8	Borgring
9 Handgreep 10 Beschermkap		(van snijgarnituur)	11 Schouderdraagstel - -

BESCHRIJVING VAN DE FUNCTIONS

WAARSCHUWING: Zorg er alkijd voor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u de werkking van het gereedschap aanpast of controleert. Als het gereedschap Niet wordt uitgeschakeld en de accu Niet uit het gereedschap worden verwijderd, kan dat na per ongeluk inschaken leiden tot ernstig persoonlijk letsel.

De accu aanbrengen en verwijderen

ALET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert.
ALET OP: Houd het gereedschap en de accu stevig vastijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu Niet stevig vasthoudt,+kennen deze uit uw handen glippen en het gereedschap of de accu beschadigen,of kan persoonlijk letsel wordenveroorzaakt.

Fig.5: 1. Rood deel 2. Knop 3. Accu

Om de accu te verwijderen versuscuift u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accuuit het gereedschap.

Om de accu aan te brengen lijnt u de lip op de accuuit met de groef in de behuizing en duwt u de accu op+zijn plaats. Steek de accu zo ver möglichk in het gereedschap tot u een klikgeluid hoor. Als u het rode deel aan de bovenkant van de knop kurz zien, is de accu Niet goed aangebracht.

ALET OP: Breng de accu altijd helemaal aan totdat het rode deel nicht meer zichtbaar is. Als u dit Niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.
ALET OP: Breng de accu Niet met kracht aan. Als de accu Niet gemakkelijk in het gereedschap kan worden geschoven, worden deze nicht goed aangebracht.

Gereedschap- / accubeveiligingsystem

Het gereedschap is uitgerust met een gereedschap-/ accubeveiligingssysteme. Dit systeme kan automatisch de stroomtoevoer maar de motor afsluiten om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap zaijdens gebruik automatisch stoppen wanner het gereedschap of de accu zich in een van de volgende omstandigheden bevindt: Onder bepaalde omstandigheden.gaan de indicatorlampjes branden.

Overbelastingsbeveiling

Wanner het gereedschap overbelast worden door verstrekt geraakte onkruiden of ander vuil, knipperende lampjes en en stopt het gereedschap automatisch.

Schakel in die situation het gereedschap uit en stop het gebruik dat ertoe leidde dat het gereedschap overbelast raakte. Schakel daarna het gereedschap in om het weer te starten.

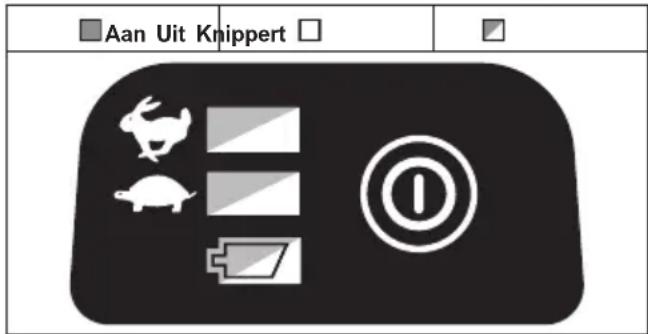

Oververhittingsbeveiliging voor het gereedschap of de accu

Wanneer het gereedschap oververhit is, stopt het gereedschap automatisch en knipperen de lamp-

jes en die van de resterende acculading gedurende ongeveer 60 seconden.

In dit geval LAST u het gereedschap eerst afkoelen alvorens het wee in te schaken.

Als het gereedschap Niet start, kan de accu oververhit zich. In die situatie staat u de accu eerst afkoelen voordat u het gereedschap opnieuw start.

Bveiliging gegen te ver ontladen

Wanner de acculading bijna opgebruikt is, gaat het lampje van de resterende acculading knipperen.

Wanner de acculading tijdens gebruik geheel opgebruikt is, gaat het lampje van de resterende acculading branden en stopt het gereedschap automatisch.

In dit het geval verwijdert u de accu vanaf het gereed-schap en laadt u de accu op.

Fig.6: 1. Lampje van de resterende acculading

De resterende acculading controlleren

Alleen voor accu's waarvan het modelnummer eindhoven op "B".

Fig.7: 1. Indicatorlampjes 2. Testknop

Druk op de testknop op de accu om de resterende accumulating te zien. De indicatorlampjes branden gedurende enkele seconden.

Indicatorlampjes Resterende			accumulating
Brandt Uit	Knippert	75% tot 100%
		50% tot 75%
		25% tot 50%
		0% tot 25%
		Laad de accu op.
		Er kan een storing+zijn opgetreden in de accu.

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschit van de werkelijkke acculading.

In- en uitschakelen

WAARSCHUWING: Controller altijd, voordat u de accu op het gereedschap aanbrengt, of de trekschakelaar op de juiste manier schakelt en weer terugkeert maar de uit-stand nadat.Deze is losgelaten. Het gereedschap gebruiken zonder dat de trekschakelaar goed werkt, kan leiden tot verlies van controle en ernstig persoonlijk letsel.

Houd de aan-uitknop ingedrukt gedurende enkele seconden om het gereedschap in te schakelen. Om het gereedschap uit te schakelen, houdt u de aan-uitknop nogmaals ingedrukt.

Fig.8: 1.Aan-uitknop

Om te voorkomen dat de trekkerschakelaar per ongeluk wordt bediend, is een uit-vergrendelknop aangebracht. Om het gereedschap te starten, pakt u dechterhandgreep vast (de uit-vergrendelknop worden bediend door het vastpakken) en knijpt u verrolgens de trekkerschakelaar in. Om het gereedschap te stoppen, LASTU DE TREKKERSCHAKELAAR LOS.

Fig.9: 1. Uit-vergrendelknop 2. Trekkerschakelaar

OPMERKING: Nadat het gereedschap een minuut Niet is bediend, worden het gereedschap automatischuitgeschakeld.

Toerentalregeling

U kunt het toerental van het gereedschap instellen door op de aan-uitknop te tikken.

Bij elke tik op de aan-uitknop, gaat het

lampje of branden. betekent een hoog toerental en betekent een laag toerental.

Fig.10: 1.Aan-uitknop

Omkeerknop voor verwijdersen van vuil

WAARSCHUWING: Schakel het gereed-schap uit en verwijder de accu voordat u verstrikt geraakte onkruiden of vuil verwijdert dat Niet door de functie voor omgekeerd draaien kon worden verwijderd. Als het gereedschap Niet wordt uitgeschakeld en de accu Niet uit het gereedschap worden verwijderd, kan dat na per ongeluk inschakelen leiden tot ernstig persoonlijk letsel.

Dit gereedschap heeft een omkeerknop om de draai-richting te veranderen. Dit is alleen voor het verwijderen van onkruiden en vuil dat verstrikt is geraakt in het gereedschap.

Om de draairichting om te keren, tikt u op de omkeerknop en knijpt u de trekkerschakelaar in wanner de gereedschapskop stilstaat. Het voedingslampje begint te knipperen en wanner u de trekkerschakelaar inknijpt, draait de gereedschapskop in de gegenovergestelde richting.

Om terug te keren maar de normale draairichting, maar u de trekkerschakelaar los en wacht u totdat de gereedschapskop stilstaat.

Fig.11: 1. Omkeerknop

OPMERKING: In de omgeekerde draairichting werkht het gereedschap slechts een korteijd, waarna het automatisch stocht.

OPMERKING: Nadat u het gereedschap is gestopt en u het gereedschap waar start, werkt het in de normale draairichting.

OPMERKING: Als u op de omkeerknop tikt verwijl de gereedschapskop nog draait, worden het gereed-schap gestopt en klaargezet voor de omgeekerde draairichting.

Nylondraad-snijkop

Optioneel accessoire

KENNISGEVING: Het aanvoeren van nylondraad za nicht goed werkken wonneer de snijkop Niet draait.

Fig.12: 1. Meest effectieve maiaigebied

De nylondraad-snijkop is een dubbele-draad-kop voor de graskantmaaier uitgerust met een stoot-aanvoermechanisme.

Om de nylondraad aan te voeren, tikt u met de snijkop op de grond verwijl deze draait.

OPMERKING: Als de nylondraad Niet worden aangevoerd wanner de snijkop op de grond worden getikt, volgt u de procedures die+zijn beschreiben onder

"Onderhoud" om de nylondraad opnieuw op te wikkeilen of te verrangen.

De schachtlengte aanpassen

WAARSCHUWING: Voordat u de schacht-lengthe aanpast,That u de trekkerschakelaar los en verwijdert u de accuuit het gereedschap. Als u de trekkerschakelaar Niet loslaat en de accu Niet verwijdert, kan dat leiden tot personlijk letsel.

ALET OP: Zorg ervoor dat de borgmoer is aangedraaid voordat u het gereedschap gebruikt.

Anders kunt u de controle over het gereedschap verliezen en kan persoonlijk letsel ontstaan.

Om de lenghte van de schacht aan te passen, draaat u de borgmoer linksom tot de pijlmarkering op de borgmoer wijst hier het open-slotsymbol op de behuizing, en trekt u de schachtuit of duwt u hem in tot de gewenste lenghte.

Na het aanpassen draait u de borgmoer vast totDat de pijlmarkering op de borgmoer wijst maar hetdicht-slotsymbolool op de behuizing.

Fig.13: 1.Schacht 2.Borgring

MONTAGE

WAARSCHUWING: Controller altijd of het gereedschap is uitgeschakeld en de accu is verwijderd alvorens enige werkzaamheden aan het gereedschap te verrachten. Als het gereedschap Niet worden uitgeschakeld en de accu Niet uit het gereedschap worden verwijderd, kan dat na per ongeluk inschaken leiden tot ernstig persoonlijk letsel.
WAARSCHUWING: Start het gereedschap nooit voordat het op de juiste wijze is gemonteerd. Door het gereedschap in een gedeelrijk gemeinde toestand te lately werkken, kan dat na per ongeluk inschakelen leiden tot ernstig persoonlijk letsel.

De handgreep monteren

Monteer de handgreep op de schacht en zet hem vast met de zeskantbout en de knop.

▶ Fig.14: 1. Handgreep 2. Bout 3. Knop
Zorg ervoor dat de handgreep zich bevindt op het rechte deel van de schacht, aangegeven in de afbeeling.
Fig.15

De beschermkap aanbrengen

WAARSCHUWING: Gebruik het gereedschap nooit zonder dat de beschermkap is aangebracht, zoals aangegeven in de afbeeling. Als u zich hier nicht aan houdt, kan ernstig persoonlijk letsel worden veroorzaakt.
ALET OP: Wees voorzichtig uzelf Niet te verwonden aan het snijgarnituur wanner u de nylon-draad aftnjdt.

Fig.16

1. Lijn de uitsteeksels op de beschemkapuit met degroeven in het motorhuis.
   Fig.17: 1. Beschermkap 2. Uitsteeksel 3. Gleuf

2. Lijn de uitsteeksels op de beschermkaphouder uit met de bijbehorende openings in het motorhuis.
   Fig.18: 1. Beschermkaphoeder 2. Uitsteeksel

3. Draai de inusbouten stevig vast om de beschemkap en de beschemkaphouder te bevestigen.
   Fig.19: 1. Inbusbout

De beschembeugel aanbrengen

ALET OP: Wacht totdat de snijkop volledig tot stilstand is gekomen voordat u de beschemmbeugel afstelt. Stel de beschemmbeugel nicht af met uw voet.

Fig.20

Om de kans te verkleinen dat u voorwerpen aan de voorkant van de snijkop beschadigt,plaatst u de beschemmeugel zodenig dat deze voorkomt dat de nylordraad het voorwerp kan raken.

Trek de uiteinden van de beschemmbeugel iotaar bui- ten en steek ze daarna in de gaten in de beschemkap.

Fig.21: 1. Beschermbeugel

OPMERKING: Trek de uiteinden van de beschermbeugel Niet te ver maar buiten. Als u dit doet, kannen ze afbreken.

Als de beschermbeugel Niet in gebruik is, klapt u hem omhoog in de ongebruekte stand.

Fig.22

De nylondraad-snijkop aanbrengen

Optioneel accessoire

ALET OP: Alsijdens geleuk de nylon-draad-snijkop per ongeluk een steen of hard voorwerp raakt,要去 het gereedschap worden gestopt en op beschadigingen worden gecontroleerd. Als de nylondraad-snijkop beschadigd is,要去 deze onmiddelijk worden verrangen. Het gelebruik van een beschadigd snijgarnituur kan leiden tot ernstig persoonlijk letsel.
ALET OP: Vergeet Niet na het aanbrengen de inbussleutel te verwijderen.

KENNISGEVING: Gebruik algijd een originele nylordraad-snijkop van Makita.

1. Draai het gereedschap ondersteboven zodat u het snijgarnituur gemakkelijk kutvangen.
2. Steek de inbussleutel in de opening in het motorhuis en draai de ontvangerring totdat deze worden vergrendeld gegen de inbussleutel.
3. Breng de nylondraad-snijkop rechtstreeks aan op de as met schroefdraad en bevestig hem door hem rechtsom te draaien.
4. Haal de inbussleutel eruit.

Om de nylondraad-snijkop te verwijderen, draait u hem linksom terwijl u met de inbussleutel de ontvangerring op+zijnplaats houdt.

Fig.23: 1. Nylondraad-snijkop 2. Metalen bescherming 3. Ontvangerring 4. Inbussleutel

BEDIENING

Correct omgaan met het gereedschap

WAARSCHUWING: Houd het gereedschap algid gegen uw rechterzij. Een correcte plaatsing van het gereedschap geeft een maximale controle over het gereedschap en verkleint de kans op ernstig persoonlijk letsel veroorzaakt door terugslag.
WAARSCHUWING: Let er goed op dat u te allen tijde de controle over het gereedschap behoudt. Zorg ervoor dat het gereedschap zich Niet in uwrichting of in de richting van iemand die in de buurt staat beweegt. Als u de controle over het gereedschap verliest, kan dat leiden tot ernstig letsel van de gebruiker en omstanders.

Fig.24

Het schouderdraagstel bevestigen

ALET OP: Gebruik algijd het schouderdraagstel en bevestig het gereedschap eraan. Stel voor gebruik het schouderdraagstel af op de lichaams-grootte van de gebruiker om vermoeidheid te voorkomen.

Steek de haak van het schouderdraagstel door het oog op de behuizing. Trek het schouderdraagstel aan. Controller of de gespen volledig op hunplaats vastglikt zitten.

De gesp is voorzien van een snelontgrendelingsmethode. Knijp eenvoudigweg de zijkant van de gesp in om het gereedschap los te makeen.

Fig.26: 1. Gesp

ONDERHOUD

WAARSCHUWING: Zorg er alkijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd, voordat u een inspectie of onderhoud aan het gereedschap uitvoert. Als het gereedschap Niet worden uitgeschakeld en de accu Niet uit het gereedschap worden verwijderd, kan dat na per ongeluk inschaken leiden tot ernstig persoonlijk letsel.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijkke. Hierdoor kunnen verkleuring, verrormingen en barsten wordenveroorzaakt.

De nylondraad verrangen

WAARSCHUWING: Gebruik uitsluitend nylordraad van de diameter aangegeven onder "TECHNISCHE GEGEVENS". Gebruik nooit een zwaardere draad, metaaldraad, touw of iets dergelijkks. Gebruik uitsluitend de aanbevolen nylordraad omdat anders het gereedschap beschadigd kan worden en ernstig persoonlijk letsel kan ontstaan.
WAARSCHUWING: Controller of het deksel van de nylondraad-snijkop goed op de behuizing is bevestigd, zoals hieronder beschreiben. Als u het deksel Niet stevig bevestigt, kan de nylon-draad-snijkop uit elkaar vliegen en ernstig persoonlijk letsel veroorzaken.

1. Haal het deksel van de behuizing af door de twee vergrendelnokken in te drukkenussen de sleuven aan tegenovergestelde zichden van de behuizing.

Fig.27

1. Snijd een nylordraad af van 3 meter. Vouw de nylordraad dubbel, waar bij de ene kant 80 tot 100 mm langer is dan de andere.
   Fig.28
2. Haak het midden van de nieuwe nylordraad in de inkeping in het midden van de spoelussen de 2 kanalen waarin de nylordraad要去 worden opgewiekeld.

Wikkel beide uiteinden stevig op de draadspoel in de richting aangegeven op de snijkop met RH voor de rechter wikkelrichting.

Fig.29

1. Wikkel op 100 mm na de volledige lenghte van de nylordraad op de draadspoel, en haak de uiteinden tijdelijk in de inkepingen in de zijkant van de draadspoel.
   Fig.30
2. Plaats de draadspoel op het deksel zodate de groeven en uitsteekels op de spoel overeenkomen met die op het deksel. Maak nu de uiteinden van de nylondraad los uit hun tijdelijke positie en voer de nylondraden door de oogjes zodate ze uit het deksel steken.
   Fig.31
3. Lijn het uitsteeksel op de onderkant van het dekseluit met de sleuven van de oogjes.Druk daarna het deksel stevig op de behuizing zodat hij worden vergrendeld. Controller of de vergrendelnokken zich volledig spreiden in het deksel.
   Fig.32

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en.altijd met gebruik van Makita-verbangingsonderdelen.

PROBLEMEN OPLOSSEN

Alvorens u verzoekt om reparatie, kurz u selbst als volgt het probleem opsporen en oplossen. Als u met een probleem kampt dat in deze handleiding nicht worden beschreiben, probeer dan Niet het gereedschap te demonteren. Laat reparations over aan een ergend Makita-servicecentrum,uitsluitend met gebruik van originele Makita-verbangingsonderdelen.

Probleemomschrijving Waarschijnlijke	ke oorzaak (storing) Oplossing
Motor loopt nicht. De accu is nicht aangerecht.	Brecht. Breng de accu aan.
	Probleem met de accu (lage spanning).	Laad de accu op. Als het opladen nicht helpt, ver-vangt u de accu.
	De aandrijving werkt nicht goed. Vraag	uwplaatselijke, erkende servicecentrum het gereedschap te repareren.
De motor stoot na kort te hebben gedraaid.	De accu is bijna leeg.	Laad de accu op. Als het opladen nicht helpt, ver-vangt u de accu.
	Oververhitting. Stop het gebruik van het	gereedschap en LAST het afkoelen.
Het gereedschap bereikt het maxi-male toerental nicht.	De accu is nicht goed aangebracht. Breng	de accu aan zoals beschreven in deze gebruiksaanwijzing.
	Het accuvermogen neemt af. Laad de accu op. Als het opladen nicht helpt, ver-vangt u de accu.	vaplaatselijke, erkende servicecentrum het gereedschap te repareren.
	De aandrijving werkt nicht goed. Vraag
Het snijgarnituur draait nicht:stop het gereedschap onmiddelijk!	Een vremeid voorwerp, zoals een tak, zit vastgeklemd:tussen de bescherm-kap en de nylordraad-snijkop.	Verwijder het vremeid voorwerp.
	De aandrijving werkt nicht goed. Vraag	uwplaatselijke, erkende servicecentrum het gereedschap te repareren.
Probleemomschrijving Waarschijnlijke	eoorzaak(storing)Oplossing
Abnormale trillingen:stop het gereedschaponmiddelijk!	Eén uiteinde van de nylordraad isafgebrozen.	Tik met de nylordraad-snijkop gegen de grondterwijl deze draait zodate十几年e nylordraad wordenaangevoerd.
	De aandrijving werkt nicht goed.Vraaguwplaatselijke,erkende servicecentrum het gereedschap te repareren.
Het snijgarnituur en de motor kunneniet stoppen:→verwijder de accu onmiddelijk!	Elektrische of elektronische storing.Verwijder de accu en vraag uwplaatselijk erkendeservicecentrum het gereedschap te repareren.

WAARSCHUWING: Breng geen metalen snijblad aan op dit gereedschap en gebruik uitsluitend de aanbevolen accessoires of hulpstukken vermeld in deze gebruiksaanwijzing. Het gebruik van een metalen snijblad of enig ander accessoire of hulpstuk kan leiden tot ernstig persoonlijk letsel.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van persoonlijke letsel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met hetplaatsijke Makita-servicecentrum.

Nylondraad-snijkop
- Nylondraad (snijdraad)
Originele Makita accu's en acculaders

OPMERKING: Sommige items op de lijst+kunnen zijn inbegrepen in de doos van het gereedschap als standardtoebehoren. Deze+kunnen van land tot land verschillen.

ESPECIFICACIONES
