Producttype	Accu-grastrimmer
Merk	Makita
Model	BBC231URDE
Voeding	Lithium-ion accu 18 V (niet inbegrepen)
Accutype	Makita LXT 18 V
Snijbreedte	230 mm
Draaddiameter	2 mm
Toerental onbelast	6.000 t/min
Gewicht (zonder accu)	2,3 kg
Afmetingen (L x B x H)	240 x 180 x 110 cm
Geluidsniveau	82 dB(A)
Trillingsniveau	2,5 m/s²
Belangrijkste functies	Automatische draadaanvoer, draaibare kop, overstroombeveiliging
Onderhoud en reiniging	Reinigen na elk gebruik, regelmatig schroeven en draad controleren
Veiligheid	Veiligheidsstop, dubbele isolatie, mesbeschermer
Onderdelen en repareerbaarheid	Snijdraad, beschermkap, verwisselbare kop verkrijgbaar bij klantenservice
Beschermingsgraad	IPX4 (spatwaterdicht)
Garantie	2 jaar (exclusief accu en lader)
Inbegrepen accessoires	Draadgeleider, mesbeschermer, montagesleutel
Aanbevolen gebruik	Middelgrote tuinen, gazons, borders

Veelgestelde vragen - BBC231URDE MAKITA

Welke accu gebruiken met de grastrimmer Makita BBC231URDE?

Gebruik een Makita LXT 18 V accu uit de reeks (bijv. BL1830, BL1850).

Hoe vervang ik de snijdraad?

Koppel de accu los, open de kop, verwijder de oude draad, plaats de nieuwe draad (diameter 2 mm) en monteer de kop weer.

De grastrimmer raakt oververhit na 10 minuten gebruik, is dit normaal?

Een lichte opwarming is normaal, maar als het overmatig wordt, stop het apparaat, controleer de ventilatieopeningen en laat het 15 minuten afkoelen.

Kan het braamstruiken of dik onkruid snijden?

Het is ontworpen voor gras en fijn onkruid. Voor braamstruiken gebruikt u een geschikt mes (optioneel).

Hoe reinig ik de grastrimmer na gebruik?

Verwijder de accu, borstel grasresten weg, veeg af met een vochtige doek. Gebruik geen bijtende producten.

Wat te doen als de draad niet automatisch afrolt?

Controleer of de draad niet vastzit, of de spoel correct is gemonteerd en of de kop niet verstopt is.

Is het verboden deze grastrimmer in de regen te gebruiken?

Ja, het is ontworpen voor buitengebruik maar niet bij vochtig weer. Berg het droog op.

Hoe bewaar ik het apparaat voor de winter?

Reinig het, verwijder de accu (bewaar deze apart bij 20°C) en berg het op een droge, vorstvrije plaats op.

Is het geluidsniveau hinderlijk voor de buren?

Met 82 dB(A) is het vergelijkbaar met een elektrische grasmaaier. Gebruik het overdag en respecteer de lokale tijden.

Waar vind ik onderdelen voor dit model?

Op de Makita-website of bij erkende dealers. De gangbare onderdelen zijn de draad, de kop en de beschermkap.

GEBRUIKSAANWIJZING BBC231URDE MAKITA

NL Accubosmaaier/ Gebruiksaanwijzing Accugraskantmaaier

NEDERLANDS (Originele instructies)

	Verklaring van het onderdelenoverzicht
1. Rode deel	14. Metalen snijblad	27. Gesp
2. Schuifknop	15. Beschermkap	28. Tandwielhuis
3. Accu	16. Nylondraad-snijkop	29. Smeeropening
4. Uit-vergrendelknop	17. Beschermkapopzetstuk	30. Deksel
5. Aan/uit-schakelaar	18. Twee bouten	31. Vergrendelnokken
6. Omkeerschakelaar	19. Beschermstuk	32. Drukken
7. Draaisnelheid-keuzeschakelaar	20. Inbussleutel	33. Draadspoel
8. Bedrijfslampje	21. Ontvangerring	34. Voor linksom draaien
9. Meest effectieve maalgebied	22. Klemring	35. Inkepingen
10. Knop	23. Kom	36. Openingen
11. Handgreepklem	24. Zeskantmoer	37. Uitsteeksel (niet zichtbaar)
12. Drukveer	25. As met schroefdraad	38. Sleuf naar de opening
13. Handgreepbevestiging	26. Hendel

TECHNISCHE GEGEVENS

Model BBC231U BBC300L
Type handgreep Fietsstuurhandgreep		Beugelhandgreep
Onbelast toerental	Hoog 0 - 7.300 min	-1	0 - 6.600 min-1
	Laag 0 - 5.300 min	-1	0 - 4.900 min-1
Totale lengte 1.880 mm 1.850 mm
Diameter van snijblad 230 mm -
Maaidiameter met nylondraad-snijkop		-300 mm
Netto gewicht		7,1 kg	5,9 kg
Nominale spanning		36 V gelijkstroom

- Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.

- De technische gegevens kunnen van land tot land verschillen.

• Gewicht, inclusief de accu, volgens de EPTA-procedure 01/2003

Symbolen

END008-1

Hieronder staan de symbolen die voor dit gereedschap worden gebruikt. Zorg ervoor dat u weet wat ze betekenen alvorens het gereedschap te gebruiken.

Besteed bijzondere zorg en aandacht!

Lees de gebruiksaanwijzing.

Gevaar: wees bedacht op weggeworpen voorwerpen.

De afstand tussen het gereedschap en omstanders moet minstens 15 meter te zijn.

Houd omstanders uit de buurt.

Blijf minstens 15 meter uit de buurt.

Voorkom terugslag.

Draag een veiligheidshelm, veiligheidsbril en gehoorbescherming.

Draag veiligheidshandschoenen.

Draag stevige schoenen met antislipzolen. Veiligheidsschoenen met stalen neuzen worden aanbevolen.

Stel het gereedschap niet bloot aan vocht.

Toegestaan maximumtoerental.

Cd Ni-MH Li-ion

Alleen voor EU-landen Geef elektrisch gereedschap en accu's niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten, 2006/66/EG inzake batterijen en accu's en oude batterijen en accu's en de toepassing daarvan binnen de nationale wetgeving, dienen gebruikt elektrisch gereedschap en accu's gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.

Gebruiksdoeleinden

ENE074-1

Het gereedschap is bedoeld voor het maaien van gras, struiken en ondergroe i.

VEILIGHEIDSINSTRUCTIES

GEB068-1

veiligheidswaarschuwingen en alle instructies. Het niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

Algemene instructies

1. Voor een correcte gebruik dient de gebruiker deze gebruiksaanwijzing te lezen om zichzelf bekend te maken met de juiste manier van omgaan met het gereedschap. Gebruikers die onvoldoende geïnformeerd zijn, lopen de kans zichzelf en anderen in gevaar te brengen als gevolg van onjuist omgaan met het gereedschap.
2. Wij adviseren u het gereedschap uitsluitend uit te lenen aan personen die aantoonbare ervaring hebben in het gebruik van een bosmaaier/graskantmaaier. Geef altijd deze gebruiksaanwijzing mee.
3. Allereerst dienen gebruikers de dealer te vragen om basisinstructies om zichzelf bekend te maken met het omgaan met een bosmaaier/graskantmaaier.
4. Laat in geen geval personen die deze gebruiksaanwijzing niet gelezen hebben, personen (waaronder kinderen) met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring voor het gebruik van dit gereedschap. De leeftijd van de gebruiker kan landelijk gereglementeerd zijn.
5. Gebruik het gereedschap met de hoogstmogelijke zorg en aandacht.
6. Gebruik het gereedschap alleen als u in goede lichamelijke conditie bent. Werk altijd rustig en voorzichtig. Gebruik uw gezond verstand en denk eraan dat de gebruiker van het gereedschap verantwoordelijk is voor ongelukken en gevaren die personen of hun eigendommen kunnen overkomen.
7. Gebruik het gereedschap nooit na het gebruik van alcohol of drugs, of wanneer u zich moe of ziek voelt.
8. In het geval het gereedschap enig probleem of abnormaal gedrag vertoont, moet de motor onmiddellijk worden uitgeschakeld.
9. Tijdens uitrusten en wanneer het gereedschap onbeheerd achtergelaten wordt, schakelt u het gereedschap uit en verwijdert u de accu, en legt u het gereedschap op een veilige plaats neer om gevaar voor anderen en beschadiging van het gereedschap te voorkomen.
10. Forceer het gereedschap niet. Het gereedschap werkt beter en met een kleinere kans op letsel op de manier waarvoor het is ontworpen.
11. Reik niet te ver. Zorg altijd voor een stevige stand en goede lichaamsbalans.

Bedoeld gebruik van het gereedschap

1. Gebruik het juiste gereedschap. De accubosmaaier/-graskantmaaier is uitsluitend bedoeld voor het maaien van gras, onkruid, struiken en ondergroei. Het mag niet worden gebruikt voor enig ander doel, zoals

randen bijwerken of heggen snoeien, aangezien dit tot letsel kan leiden.

Persoonlijke-veiligheidsuitrusting

1. Draag geschikte kleding. De te dragen kleding dient functioneel en geschikt te zijn, d.w.z. nauwsluitend zonder te hinderen. Draag geen juwelen of kleding die in de struiken verstrikt kunnen raken. Draag een haarbedekking om lang haar uit de weg te houden.
2. Om tijdens het gebruik letsels aan hoofd, ogen, handen of voeten te voorkomen en uw gehoor te beschermen, moeten de volgende veiligheidsuitrusting en beschermende kleding worden gebruikt terwijl u met het gereedschap werkt. (zie afb. 1)
3. Draag altijd een helm wanneer het risico bestaat op vallende objecten. U moet de veiligheidshelm regelmatig controleren op beschadigingen en uiterlijk na 5 jaar vervangen. Gebruik alleen goedgekeurde veiligheidshelmen.
4. Het spatscherm van de helm (of de veiligheidsbril) beschermt het gezicht tegen rondvliegend afval en stenen. Draag tijdens het gebruik van het gereedschap altijd een veiligheidsbril of een spatscherm om letsel aan de ogen te voorkomen.
5. Draag geschikte uitrusting om u te beschermen tegen het lawaai en gehoorbeschadiging te voorkomen (oorbeschermers, oordopjes, enz.). (zie afb. 2)
6. Een werkoverall beschermt tegen rondvliegend afval en weggeworpen stenen. Wij raden u sterk aan een werkoverall te dragen.
7. Speciale handschoenen van dik leer maken deel uit van de voorgeschreven uitrusting en moeten altijd worden gedragen tijdens het gebruik van het gereedschap.
8. Draag altijd stevige schoenen met een antislipzool wanneer u het gereedschap gebruikt. Dit beschermt u tegen letsel en garandeert dat u stevig staat.

Elektrische veiligheid en accu

1. Vermijd gevaarlijke omgevingen. Gebruik het gereedschap niet op vochtige of natte plaatsen en stel het niet bloot aan regen. Als water binnendringt in het gereedschap, wordt de kans op een elektrische schok groter.
2. Laad alleen op met de acculader aanbevolen door de fabrikant. Een acculader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren indien gebruikt met een ander type accu.
3. Gebruik het gereedschap uitsluitend met de daarvoor bestemde accu. Als u een andere accu erin gebruikt, kan dit leiden tot persoonlijk letsel of brand.
4. Als de accu niet wordt gebruikt, houdt u deze uit de buurt van metalen voorwerpen zoals paperclips, muntgeld, sleutels, schroeven en andere kleine metalen voorwerpen die een kortsluiting kunnen veroorzaken tussen de accupolen. Kortsluiting tussen de accupolen kan leiden tot brandwonden of brand.

5. Onder zware gebruiksomstandigheden kan vloeistof uit de accu komen. Voorkom aanraking! Als u deze vloeistof per ongeluk aanraakt, wast u deze goed af met water. Als de vloeistof in uw ogen komt, raadpleegt u tevens een arts. Vloeistof uit de accu kan irritatie en brandwonden veroorzaken.

6. Werp de accu niet in een vuur. De accu kan exploderen. Raadpleeg de lokale regelgeving voor mogelijke speciale verwerkingsvereisten.

7. Open of vervorm de accu niet. Het elektrolyt is agressief en kan letsel toebrengen aan de ogen en huid. Het kan giftig zijn bij inslikken.

Het gereedschap inschakelen (zie afb. 3)

1. Controleer of er geen kinderen of andere mensen aanwezig zijn binnen een werkbereik van 15 meter en let ook op of er geen dieren in de werkomgeving zijn. Als dat het geval is, stopt u met het gebruik van het gereedschap.
2. Controleer voor gebruik altijd of het gereedschap veilig is om te gebruiken. Controleer de veiligheid van het snijgarnituur en de beschermkap, en controleer of de aan/uit-schakelaar goed werkt en gemakkelijk kan worden bediend. Controleer of de handgrepen schoon en droog zijn en test de werking van de stopschakelaar.
3. Controleer op beschadigde onderdelen voordat u het gereedschap verder gebruikt. Een beschermkap of ander onderdeel day beschadigd is, moet nauwkeurig worden onderzocht om te bepalen of het nog goed te gebruiken is en zijn oorspronkelijke taak kan uitvoeren. Controleer of bewegende delen goed uitgelijnd zijn en niet vastgelopen zijn, of onderdelen niet kapot zijn en stevig gemonteerd zijn, en enige andere situatie die van invloed kan zijn op de werking van het gereedschap. Een beschermkap of ander onderdeel dat beschadigd is, dient vakkundig te worden gerepareerd of vervangen door een erkend servicecentrum, behalve indien anders aangegeven in deze gebruiksaanwijzing.
4. Schakel de motor alleen in wanneer de handen en voeten uit de buurt van het snijgarnituur zijn.
5. Controleer vóór het starten of het snijgarnituur geen contact maakt met harde voorwerpen, zoals takken, stenen, enz., omdat tijdens het starten het snijgarnituur zal ronddraaien.

Gebruiksmethode

1. Gebruik het gereedschap alleen bij goed licht en zicht. Wees in de winter bedacht op gladde of natte plaatsen, ijs en sneeuw (gevaar voor uitglijden). Zorg er altijd voor dat u stevig staat.
2. Wees voorzichtig uw handen en voeten niet te verwonden aan het snijgarnituur.
3. Maai nooit boven heuphoogte.
4. Sta nooit op een ladder met draaiend gereedschap.
5. Klim nooit in een boom om daar met het gereedschap te werken.
6. Werk nooit op onstabiele oppervlakken.
7. Verwijder zand, stenen, nagels, enz. die u binnen uw werkbereik vindt. Vreemde voorwerpen kunnen het snijgarnituur beschadigen en gevaarlijke terugslagen veroorzaken.
8. Als het snijgarnituur stenen of andere objecten raakt, moet u de motor onmiddellijk uitschakelen en het snijgarnituur controleren.

9. Controleer het snijgarnituur regelmatig op beschadiging (inspecteren op haarscheurtjes met de klopgeluidentest).

10. Voordat u begint te maaien, moet het snijgarnituur op maximaal toerental draaien.

11. Gebruik het gereedschap alleen terwijl het bevestigd is aan het schouderdraagstel, dat goed moet worden afgesteld voordat het gereedschap gebruikt. Het is belangrijk het schouderdraagstel af te stellen op de lichaamsgrootte van de gebruiker om vermoeidheid tijdens gebruik te voorkomen.
12. Houd tijdens gebruik het gereedschap altijd met twee handen vast. Houd het gereedschap tijdens het gebruik nooit met slechts één hand vast. Zorg er altijd voor dat u stevig staat.
13. Het snijgarnituur moet zijn uitgerust met de bijbehorende beschermkap. Gebruik het gereedschap nooit met een beschadigde beschermkap of zonder aangebrachte beschermkap!
14. Alle beschermingsvoorzieningen en beschermkappen die bij het gereedschap werden geleverd, moeten tijdens gebruik zijn aangebracht.
15. Gebruik het gereedschap nooit om tegen de onkruiden te stoten of slaan om ze zo weg te maaien.
16. Behalve in noodgevallen mag u het gereedschap nooit op de grond laten vallen of weggooien omdat hierdoor het gereedschap zwaar beschadigd kan raken.
17. Let erop dat u het volledige gereedschap van de grond tilt wanneer u het verplaatst.

18. Verwijder altijd de accu uit het gereedschap:

19. iedere keer als u het gereedschap onbeheerd achterlaat;

20. voordat u een blokkering verwijdert;
21. voordat u het gereedschap controleert, reinigt of er werkzaamheden aan gaat verrichten;
22. na het raken van een vreemd voorwerp;

23. als het gereedschap op ongebruikelijke manier begint te trillen.

24. Zorg ervoor dat de ventilatieopeningen altijd vrij zijn van vuil.

Terugslag (stoot van het snijblad)

1. Tijdens het gebruik van het gereedschap, kan een ongecontroleerde terugslag (stoot van het snijblad) optreden. (zie afb. 4)
2. Dit is met name het geval wanneer u begint te maaien binnen het snijbladsegment tussen 12 en 2 uur.
3. Begin nooit met maaien binnen het snijbladsegment tussen 12 en 2 uur.
4. Zorg ervoor dat het snijblad binnen dit segment nooit in aanraking komt met harde voorwerpen, zoals stuiken, bomen, enz., met een diameter van 3 cm of meer omdat anders het snijblad met grote kracht kan worden teruggeslagen met kans op letsel.

Terugslag voorkomen

Houd rekening met het volgende om terugslag te voorkomen:

1. Maaien binnen het snijbladsegment tussen 12 en 2 uur geeft een risico op terugslag, met name bij gebruik van metalen snijgarnituur. (zie afb. 5)

2. Maaien binnen het snijbladsegment tussen 11 en 12 uur of tussen 2 en 5 uur mag alleen worden uitgevoerd door opgeleide en ervaren gebruikers, en dit alleen op eigen risico.

3. Gemakkelijk maaien met nagenoeg geen kans op terugslag is mogelijk binnen het snijbladsegment tussen 9 en 11 uur.

Snijgarnituren

1. Gebruik uitsluitend het juiste snijgarnituur voor de geplande werkzaamheden.
2. Om dik materiaal, zoals onkruid, hoog gras, struiken, heesters, ondergroei, kreupelhout, enz. (diameter max. 2 cm), te maaien, kunt u het gereedschap gelijkmatig in halve cirkels van rechts naar links zwaaien (op de manier waarop een zeis wordt gebruikt).

Onderhoudsinstructies

1. De toestand van het gereedschap, met name van het snijgarnituur en de veiligheidsuitrusting, maar ook van het schouderdraagstel, moet worden gecontroleerd voor aanvang van de werkzaamheden.
2. Besteed bijzondere aandacht aan de snijbladen die correct moeten worden geslepen.
3. Schakel de motor uit en verwijder de accu voordat u onderhoudswerkzaamheden uitvoert, het snijgarnituur vervangt/slijpt, of het gereedschap of snijgarnituur schoonmaakt.
4. Controleer loszittende bevestigingen en beschadigde onderdelen, zoals scheuren in de snijhulpstukken.
5. Volg de instructies voor het smeren en verwisselen van accessoires.
6. Als een gereedschap niet wordt gebruikt, dient dit binnen te worden opgeborgen op een droge, hoge of afgesloten plaats, buiten het bereik van kinderen. Onderhoud het gereedschap en maak het schoon voordat u het opbergt.
7. Gebruik uitsluitend de door de fabrikant aanbevolen vervangingsonderdelen en accessoires.
8. Inspecteer en onderhoud het gereedschap regelmatig, met name vóór en na gebruik. Laat het gereedschap alleen repareren door een erkend servicecentrum.
9. Houd de handgrepen droog, schoon en vrij van olie en vetten.

BEWAAR DEZE INSTRUCTIES.

⚠ WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende product altijd strikt in acht. VERKEERD GEBRUIK of het niet volgen van de veiligheidsinstructies in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES ENC007-4

VOOR ACCU'S

1. Alvorens de accu in gebruik te nemen, leest u eerst alle instructies en waarschuwingsopschriften op (1) de acculader, (2) de accu en (3) het apparaat waarin de accu wordt aangebracht.

2. Haal de accu niet uit elkaar.

3. Als de gebruikstijd aanzienlijk korter is geworden, stopt u onmiddellijk met het gebruik. Anders kan dit leiden tot kans op oververhitting, mogelijke brandwonden en zelfs een explosie.
4. Als de elektrolyt in uw ogen komt, wast u deze uit met schoon water en raadpleegt u onmiddellijk een arts. Dit kan leiden tot verlies van gezichtsvermogen.
5. Sluit de accu niet kort:

(1) Raak de accupolen niet aan met enig geleidend materiaal.
(2) Bewaar de accu niet op een plaats waar deze in aanraking kan komen met andere metalen voorwerpen, zoals spijkers, munten, enz.
(3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan leiden tot een hoge stroomsterkte, oververhitting, mogelijke brandwonden en zelfs een defect.

1. Bewaar het gereedschap en de accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.
2. Werp de accu niet in een vuur, zelfs niet als deze al ernstig beschadigd of helemaal versleten is. De accu kan in een vuur exploderen.
3. Wees voorzichtig dat u de accu niet laat vallen of ergens tegenaan stoot.
4. Gebruik een accu die is gevallen of gestoten niet meer.

BEWAAR DEZE INSTRUCTIES.

Tips voor een lange levensduur van de accu

1. Laad de accu op voordat deze volledig leeg is. Wanneer u merkt dat het gereedschap minder vermogen heeft, stopt u met het gebruik ervan en laadt u eerst de accu op.
2. Laad nooit een volledig opgeladen accu op. Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstemperatuur van 10 °C tot 40 °C. Laat een warme accu eerst afkoelen voordat u deze oplaadt.

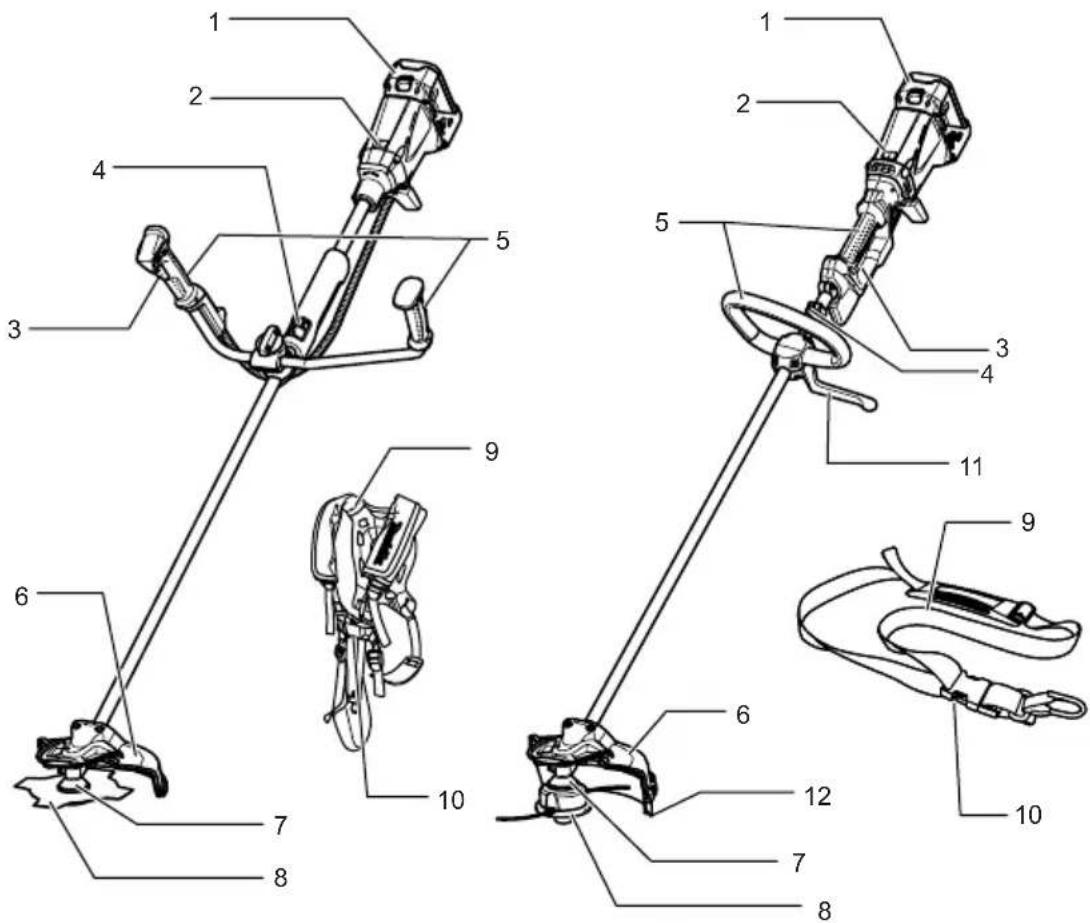

BESCHRIJVING VAN DE ONDERDELEN

1 Accu 7 Tandwielhuis
2 Bedrijfslampje 8 Snijgarnituur
3 Aan/uit-schakelaar 9 Schouderdraagstel
4 Oog (bevestigingspunt) 10 Gesp
5 Handvat 11 Beschermplaat
6 Beschermkap van snijgarnituur 12 Beschermkapopzetstuk

BESCHRIJVING VAN DE FUNCTIES

LET OP:

- Zorg ervoor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u de werking van het gereedschap aanpast of controleert.

De accu aanbrengen en verwijderen (zie afb. 6)

• Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert.
• Om de accu te verwijderen verschuift u de knop aan de voorkant van de accu en trekt u tegelijkertijd de accu uit het gereedschap.
• Om de accu aan te brengen lijnt u de lip op de accu uit met de groef in de behuizing en duwt u de accu op zijn plaats. Steek de accu zo ver mogelijk in het gereedschap tot u een klikgeluid hoort. Als u het rode deel aan de bovenkant van de knop kunt zien, is de accu niet goed aangebracht. Steek de accu zo ver mogelijk erin tot het rode deel niet meer zichtbaar is.

Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.

- Oefen geen grote kracht uit bij het aanbrengen van de accu. Als de accu niet gemakkelijk in het gereedschap kan worden gestoken, wordt deze niet goed aangebracht.

In- en uitschakelen

LET OP:

• Controleer altijd, voordat u de accu in het gereedschap steekt, of de aan/uit-schakelaar op de juiste manier schakelt en weer terugkeert naar de uit-stand nadat deze is losgelaten. (zie afb. 7)
  Om te voorkomen dat de aan/uit-schakelaar per ongeluk wordt bediend, is een uit-vergrendelknop aangebracht. Om het gereedschap te starten, drukt u de uit-vergrendelknop in en knijpt u de aan/uit-schakelaar in. De draaisnelheid van het gereedschap neemt toe naarmate u meer druk uitoefent op de aan/uit-schakelaar. Laat de aan/uit-schakelaar los om het gereedschap te stoppen.

Werking van de omkeerschakelaar

WAARSCHUWING:

- Controleer altijd of het gereedschap is uitgeschakeld en de accu is verwijderd, voordat u onkruid en dergelijke verwijderd dat in het snijgarnituur verstrikt is geraakt en niet kan worden verwijderd met behulp van de omkeerschakelaar.

LET OP:

• Controleer altijd de draairichting alvorens het gereedschap te gebruiken.
• Gebruik de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draairichting verandert voordat het gereedschap volledig stilstaat, kan het gereedschap worden beschadigd. (zie afb. 9 en 10)

Dit gereedschap heeft een omkeerschakelaar waarmee de draairichting kan worden omgekeerd om onkruiden te verwijderen die verstrikt zitten in het snijgarnituur. Druk op de omkeerschakelaar vanaf kant A voor de draairichting linksom(normaal), of vanaf kant B voor de draairichting rechtsom (omgekeerd).

In de omgekeerde draairichting stopt het gereedschap automatisch kort nadat het is ingeschakeld.

De draaisnelheid veranderen (zie afb. 11 en 12)

Twee draaisnelheidsbereiken kunnen vooraf worden ingesteld met behulp van de draaisnelheid-keuzeschakelaar.

Om het draaisnelheidsbereik te veranderen, verandert u de stand van de draaisnelheid-keuzeschakelaar zodat deze wijst naar "1" voor een lage draaisnelheid, of naar "2" voor een hoge draaisnelheid.

Accu- en motorbeveiligingssysteem

De accu en de motor zijn uitgerust met beveiligssystemen die automatisch het uitgangsvermogen verlagen of onderbreken om een lange levensduur te verkrijgen. In geval van overbelasting, verlaagt de beveiliging de draaisnelheid om de motor te beschermen. In dit geval branden of knipperen de volgende twee bedrijfslampjes niet.

De andere functies worden tijdens het gebruik als volgt aangegeven door de twee bedrijfslampjes. (zie afb. 13)

		Status Te nemen maatregelen
- Knippert	De acculading is	bijna opgebruikt.	Vervang de accu door een volledig opgeladen accu.
- Brandt		De accubeveiliging schakelt de stroom uit - de acculading is volledig opgebruikt.	Vervang de accu door een volledig opgeladen accu.
Knippert -		De overbelastingsbeveiliging schakelt de stroom uit - de motor wordt geblokkeerd.	Laat de aan/uit-schakelaar los en hef de oorzaak van de motorblokkering of overbelasting op. Als het snijgarnituur geblokkeerd wordt door verstrikt onkruid of iets dergelijks, verwijdert u altijd de accu voordat u de blokkering opheft.
Brandt -		De overbelastingsbeveiliging schakelt de stroom uit - oververhitting.	Laat het gereedschap enige tijd afkoelen.
Knippert Knippert	Elektrische of elektronische storing		Vraag uw plaatselijk erkende servicecentrum het gereedschap te repareren.

Nylondraad-snijkop (los verkrijgbaar voor modellen uitgerust met een snijblad)

LET OP:

- Stoot niet met de maaikop wanneer deze sneller dan 4.500 min ^-1 ronddraait of wanneer deze stilstaat. (zie afb. 14)

De nylondraad-snijkop is een dubbele-draadkop uitgerust met een stoot-aanvoermechanisme.

Stoot tijdens het gebruik van het gereedschap de nylondraad-snijkop tegen de grond om extra nylondraad aan te voeren. De nylondraad wordt automatisch afgesneden op de juiste lengte door de mesjes in het beschermkapopzetstuk.

OPMERKING:

Als de nylon draad niet automatisch wordt aangevoerd, volgt u de procedures die zijn beschreven onder "Onderhoud" om de nylondraad opnieuw op te wikkelen of te vervangen.

DE ONDERDELEN MONTEREN

LET OP:

• Controleer altijd of het gereedschap is uitgeschakeld en de accu is verwijderd alvorens enige werkzaamheden aan het gereedschap te verrichten.
• Start het gereedschap alleen nadat het op de juiste wijze is gemonteerd.

De handgreep monteren (alleen voor fietsstuurhandgreep) (zie afb. 15)

Draai de knop los.

Plaats de handgreep tussen de handgreepklem en de handgreepbevestiging.

Stel de handgreep af onder een hoek die u een comfortabele werkhouding biedt en zet deze daarna vast door de knop met de hand vast te draaien.

De beschermkap monteren (zie afb. 16 en 17)

WAARSCHUWING:

• Alleen de combinaties van snijgarnituur en beschermkap die hieronder worden aangegeven mogen worden gebruikt. Als u zich hier niet aan houdt, kan ernstig letsel worden veroorzaakt. Gebruik het gereedschap nooit zonder de beschermkap.
• De buitendiameter van de snijgarnituur moet 230 mm zijn. Gebruik nooit een snijblad met een buitendiameter groter dan 230 mm.

Bij gebruik van een metalen snijblad (zie afb. 18)

Bevestig de beschermkap op de klem met twee bouten, zoals afgebeeld. Draai de linker- en rechterbout gelijkmatig vast.

Bij gebruik van een nylondraad-snijkop

LET OP:

• Wees voorzichtig u niet te snijden aan het mesje voor het afsnijden van de nylondraad aan de binnenkant van het beschermkapopzetstuk.
• Zorg ervoor dat het beschermkapopzetstuk volledig op de beschermkap wordt geduwd. (zie afb. 19)
  Bevestig de beschermkap op de klem met twee bouten, zoals afgebeeld. Draai de linker- en rechterbout gelijkmatig vast.
  Bevestig het beschermkapopzetstuk door het op zijn plaats te schuiven vanaf de zijkant van de beschermkap, zoals afgebeeld.

OPMERKING:

- Verwijder de beschermtape vanaf het mesje dat de nylondraad moet afsnijden voordat u het beschermkapopzetstuk voor het eerst gebruikt. (zie afb. 20)

Om de beschermkap te verwijderen, steekt u een platkopschroevendraaier in de inkeping op de beschermkap, duwt u hem naar binnen en schuift u tegelijkertijd het beschermkapopzetstuk los.

De snijmes aanbrengen

LET OP:

• Gebruik altijd een origineel Makita-snijblad.
• Het snijblad moet goed geslepen zijn en vrij zijn van barsten of breuken. Als het snijblad een steen raakt tijdens het gebruik, moet u de motor onmiddellijk uitschakelen en het snijblad controleren.
• Slijp of vervang het snijblad na elke drie uur gebruik.
• Draag altijd beschermende handschoenen wanneer u het snijblad hanteert.
• Bevestig altijd de afdekking over het snijblad wanneer de machine niet in gebruik is of wordt vervoerd.
• De bevestigingsmoer van het snijblad (met veerring) is een verbruiksartikel. Als u slijtage of vervorming van de veerring opmerkt, moet u de moer vervangen. Vraag uw plaatselijk erkende servicecentrum de onderdelen te bestellen.

Draai het gereedschap ondersteboven zodat u het snijblad gemakkelijk kunt vervangen. (zie afb. 21)

Om het snijblad te verwijderen, steekt u een inbussleutel door de opening in het beschermstuk en het tandwielhuis. Draai met de inbussleutel de ontvangerring tot deze wordt vergrendeld. Draai de zeskantmoer (met linksdraaiend schroefdraad) los met de copsleutel en verwijder de kom, klemring en inbussleutel. (zie afb. 22)

Monteer het snijblad op de as zodat de nok van de ontvangerring past in de inkeping in het middengat van het snijblad. Plaats de klemring, de kom en het snijblad en draai de zeskantmoer aan met een aantrekkoppel van 13 tot 23 Nm terwijl u de ontvangerring tegenhoudt met de inbussleutel. (zie afb. 23)

Zorg ervoor dat het snijblad met de goede kant omhoog wijst voor linksom draaien.

De nylondraad-snijkop monteren

LET OP:

• Wanneer u met de nylondraad-snijkop werkt, brengt u niet alleen de beschermkap maar tevens het beschermkapopzetstuk aan.
• Gebruik altijd een originele Makita-snijkop.
• Als de nylondraad-snijkop een steen raakt tijdens het gebruik, moet u de motor onmiddellijk uitschakelen en de nylondraad-snijkop controleren.

Draai het gereedschap ondersteboven zodat u de nylondraad-snijkop gemakkelijk kunt vervangen. (zie afb. 24)

Steek de inbussleutel in de opening in het beschermstuk en het tandwielhuis en draai met de inbussleutel de ontvangerring tot deze wordt vergrendeld. Breng de nylondraad-snijkop rechtstreeks aan op de as met schroefdraad en bevestig hem door hem linksom te draaien. Haal de inbussleutel eruit.

Om de nylondraad-snijkop te verwijderen, houdt u met de inbussleutel de ontvangerring op zijn plaats en draait u tegelijkertijd de nylondraad-snijkop rechtsom.

GEBRUIK

Correct gebruik van het gereedschap (met fietsstuurhandgreep)

Correcte lichaamshouding

WAARSCHUWING:

• Houd het gereedschap altijd aan de rechterkant van uw lichaam zodat de linkerhelft van de handgreep zich recht voor uw lichaam bevindt. De correcte lichaamshouding verkleint het risico op letsel veroorzaakt door terugslag. (zie afb. 25)
  Trek het schouderdraagstel aan zoals afgebeeld en hang het gereedschap stevig tegen uw rechterzijde zodat de linkerhelft van de handgreep zich recht voor uw lichaam bevindt.

Bevestiging van het schouderdraagstel (zie afb. 26)

Draag het schouderdraagstel op uw rug en gesp het dicht zodat u een klikgeluid hoort. Controleer dat het niet losgetrokken kan worden door eraan te trekken. Hang het gereedschap aan het schouderdraagstel, zoals afgebeeld.

Stel de lengte van de draagriem zo af dat het snijblad parallel aan de grond hangt op een hoogte van 10 tot 30 cm boven de grond.

Losmaken (zie afb. 27)

In noodgevallen duwt u hard tegen de hendel van de gesp om het gereedschap los te maken, en knijpt u de gesp in om het schouderdraagstel los te maken.

WAARSCHUWING:

• Let er goed op dat u op dat moment de controle over het gereedschap behoudt. Zorg ervoor dat het gereedschap zich niet in uw richting of in de richting van iemand die in de buurt staat beweegt. Als u dat niet doet, kan dat leiden tot ernstig letsel.

Correct gebruik van het gereedschap (met beugelhandgreep)

Correcte lichaamshouding

WAARSCHUWING:

- Houd het gereedschap altijd aan de rechterkant van uw lichaam zodat de beschermplaat zich recht voor uw lichaam bevindt. De correcte lichaamshouding verkleint het risico op letsel veroorzaakt door terugslag. (zie afb. 28)

Trek het schouderdraagstel aan zoals afgebeeld en hang het gereedschap stevig tegen uw rechterzijde zodat de beschermplaat zich recht voor uw lichaam bevindt.

Bevestiging van het schouderdraagstel (zie afb. 29)

Hang het schouderdraagstel over uw linkerschouder door uw hoofd en rechterarm erdoor te steken. Gesp het vast aan de ophanghaak tot u een klikgeluid hoort. Controleer dat het niet losgetrokken kan worden door eraan te trekken. Hang het gereedschap aan het schouderdraagstel, zoals afgebeeld.

Stel de lengte van de draagriem zo af dat het snijblad parallel aan de grond hangt op een hoogte van 10 tot 30 cm boven de grond.

Losmaken (zie afb. 30)

In noodgevallen knijpt u de gesp in om het schouderdraagstel los te maken.

WAARSCHUWING:

- Let er goed op dat u op dat moment de controle over het gereedschap behoudt. Zorg ervoor dat het gereedschap zich niet in uw richting of in de richting van iemand die in de buurt staat beweegt. Als u dat niet doet, kan dat leiden tot ernstig letsel.

ONDERHOUD

LET OP:

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd, voordat u een inspectie of onderhoud uitvoert.
• Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, vervormen of barsten.

Tandwielhuis smeren met vet (zie afb. 31)

Breng elke 30 uur vet (Shell Alvania 2 of gelijkwaardig) aan via de smeeropening in het tandwielhuis. (Origineel Makita-smeervet kan worden aangeschaft bij uw Makita-dealer.)

De nylondraad vervangen

WAARSCHUWING:

• Laat de aan/uit-schakelaar los en verwijder de accu uit het gereedschap voordat u de nylondraad vervangt.
• Controleer of het deksel van de nylondraad-snijkop goed op de behuizing is bevestigd, zoals hieronder

beschreven. Als dit niet het geval is, kan hij uit elkaar vliegen en ernstig letsel veroorzaken. (zie afb. 32)

Druk de vergrendelnokken van de behuizing naar binnen om het deksel eraf te tillen, verwijder vervolgens de draadspoel en haal de resterende nylondraad daar vanaf. (zie afb. 33)

Haak het midden van de totale lengte van de nieuwe nylondraad in de inkeping in het midden van de draadspoel en zorg ervoor dat één uiteinde ongeveer 80 mm langer is dan het andere.

Wikkel vervolgens beide draadhelften rond de draadspoel in de draairichting van de snijkop (de wikkelrichting linksom wordt aangegeven door de pijl LH, en de wikkelrichting rechtsom wordt aangegeven door de pijl RH op de zijkant van de draadspoel). (zie afb. 34)

Wikkel op 100 mm na de volledige lengte van de nylondraad op de draadspoel, en haak de uiteinden tijdelijk in de inkeping in de zijkant van de draadspoel. (zie afb. 35)

Plaats de draadspoel in de behuizing zodat de groeven en uitsteeksels op de spoel overeenkomen met die in de behuizing. Zorg ervoor dat de zijkant van de draadspoel waarop de letters staan naar buiten wijst. Maak nu de uiteinden van de nylondraad los uit hun tijdelijke positie en voer de nylondraden door de openingen zodat ze uit de behuizing steken. (zie afb. 36)

Lijn het uitsteeksel op de onderkant van het deksel uit met de sleuven naar de openingen. Druk daarna het deksel stevig op de behuizing zodat hij wordt vergrendeld.

Controleer of de vergrendelnokken zich volledig spreiden in het deksel.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita-vervangingsonderdelen.

PROBLEMEN OPLOSSEN

Alvorens om reparatie te verzoeken, voert u eerst zelf een inspectie uit. Als u een probleem ondervindt dat niet in deze handleiding wordt beschreven, haalt u het

gereedschap niet onmiddellijk uit elkaar. Vraag in plaats daarvan een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita-vervangingsonderdelen, het gereedschap te repareren.

Toestand tijdens defect Oorzaak Handeling
Motor loopt niet.	De accu is niet aangebracht. Breng de accu aan.
	Probleem met de accu (lage spanning)	Laad de accu op. Als het opladen niet helpt, vervangt u de accu
	De aandrijving werkt niet goed.	Vraag uw plaatselijk erkende servicecentrum het gereedschap te repareren.
De motor stopt korte tijd na het starten.	De draairichting is omgekeerd.	Verander de draairichting met de omkeerschakelaar.
	De accu is bijna leeg.	Laad de accu op. Als het opladen niet helpt, vervangt u de accu
	Oververhitting.	Laat het gereedschap enige tijd afkoelen.
De juiste draaisnelheid wordt niet bereikt.	De accu is niet goed aangebracht.	Breng de accu aan zoals beschreven in deze gebruiksaanwijzing.
	Het accuvermogen neemt af.	Laad de accu op. Als het opladen niet helpt, vervangt u de accu
	De aandrijving werkt niet goed.	Vraag uw plaatselijk erkende servicecentrum het gereedschap te repareren.
Het snijgarnituur draait niet:Stop het gereedschap onmiddellijk!	Vreemde voorwerpen, zoals een tak, zitten klem tussen de beschermkap en het snijgarnituur.	Verwijder het vreemde voorwerp.
	De bevestigingsmoer van het snijblad zit los.	Draai de moer goed vast, zoals beschreven in deze gebruiksaanwijzing.
	Het snijblad is verbogen. Vervang het snijblad.
	De aandrijving werkt niet goed.	Vraag uw plaatselijk erkende servicecentrum het gereedschap te repareren.
Abnormale trillingen:Stop het gereedschap onmiddellijk!	Eén uiteinde van de nylondraad is afgebroken.	Stoot tijdens het gebruik van het gereedschap de nylondraad-snijkop tegen de grond om extra nylondraad aan te voeren.
	Het snijblad is verbogen, gescheurd of versleten.	Vervang het snijblad.
	De bevestigingsmoer van het snijblad zit los.	Draai de moer goed vast, zoals beschreven in deze gebruiksaanwijzing.
	Het snijblad is niet goed bevestigd.
	De aandrijving werkt niet goed.	Vraag uw plaatselijk erkende servicecentrum het gereedschap te repareren.
Het snijgarnituur en de motor kunnen niet stoppen:Verwijder de accu onmiddellijk!	Elektrische of elektronische storing.	Verwijder de accu en vraag uw plaatselijk erkende servicecentrum het gereedschap te repareren.

ACCESSOIRES

LET OP:

- Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of

hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden.

Mocht u meer informatie willen hebben over deze accessoires, dan kunt u contact opnemen met uw plaatselijke Makita-servicecentrum.

• Metalen snijblad

• Nylondraad-snijkop
  • Stokheggenschaarhulpstuk
  • Stoksnoeizaaghulpstuk

• Grondfreeshulpstuk
  • Originele Makita accu en lader

Voor model BBC231U

Geluid

ENG104-2

De typische, A-gewogen geluidsniveaus zijn gemeten volgens ISO22868:

Geluidsdrukniveau ( L_pA ): 79,7 dB (A)

Onzekerheid (K): 2,5 dB (A)

Het geluidsniveau kan tijdens gebruik hoger worden dan 80 dB (A).

Draag gehoorbescherming.

Trilling

ENG244-1

De trillingsemissiewaarde is bepaald volgens ISO22867 en EN786:

Trillingsemissie (ah): 2,5 m/s² of minder

Onzekerheid (K): 1,5 m/s²

Voor model BBC300L

Geluid

ENG104-2

De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN786:

Geluidsdrukniveau (LpA): 79,3 dB (A)

Onzekerheid (K): 2,5 dB (A)

Het geluidsniveau kan tijdens gebruik hoger worden dan 80 dB (A).

Draag gehoorbescherming.

Trilling

ENG244-1

De trillingsemissiewaarde is bepaald volgens EN786:

Trillingsemissie ( a_h ): 2,5 m/s ² of minder

Onzekerheid (K): 1,5 m/s²

Alleen voor Europese landen ENH021-5

EU-verklaring van conformiteit

Wij, Makita Corporation, als de verantwoordelijke fabrikant, verklaren dat de volgende Makita-machine(s):

Aanduiding van de machine:

Accubosmaaier

Modelnr./Type: BBC231U

Technische gegevens: zie de tabel "TECHNISCHE

GEGEVENS".

in serie is geproduceerd en

Voldoet aan de volgende Europese richtlijnen:

2000/14/EU en 2006/42/EU

En is gefabriceerd in overeenstemming met de volgende normen of genormaliseerde documenten:

EN60745 en ISO11806

De technische documentatie wordt bewaard door onze erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.,

De conformiteitsbeoordelingsprocedure vereist door

Gemeten geluidsvermogenniveau: 93,6 dB

Gegarandeerd geluidsvermogenniveau: 95 dB

16 oktober 2009

Tomoyasu Kato

Directeur

Makita Corporation

Alleen voor Europese landen

ENH212-10

EU-verklaring van conformiteit

Wij, Makita Corporation, als de verantwoordelijke

fabrikant, verklaren dat de volgende Makita-

machine(s):

Aanduiding van de machine:

Accugraskantmaaier

Modelnr./Type: BBC300L

Technische gegevens: zie de tabel "TECHNISCHE

GEGEVENS".

in serie is geproduceerd en

Voldoet aan de volgende Europese richtlijnen:

2000/14/EU en 2006/42/EU

En is gefabriceerd in overeenstemming met de volgende

normen of genormaliseerde documenten:

EN60745 en EN60335

De technische documentatie wordt bewaard door onze

erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.,

De conformiteitsbeoordelingsprocedure vereist door

Officiële instantie:

Stein D-51105 Köln, Duitsland. Identificatienr. 0197

Gemeten geluidsvermogenniveau: 91,3 dB

Gegarandeerd geluidsvermogenniveau: 93 dB

16 oktober 2009

Tomoyasu Kato

Directeur

Makita Corporation
