Tipo di prodotto	Tagliaerba senza filo
Marca	Makita
Modello	BBC231URDE
Alimentazione	Batteria agli ioni di litio 18 V (non inclusa)
Tipo di batteria	Makita LXT 18 V
Larghezza di taglio	230 mm
Diametro del filo	2 mm
Velocità di rotazione a vuoto	6 000 giri/min
Peso (senza batteria)	2,3 kg
Dimensioni (L x l x h)	240 x 180 x 110 cm
Livello sonoro	82 dB(A)
Livello di vibrazioni	2,5 m/s²
Funzioni principali	Alimentazione automatica del filo, testa rotante, protezione antisovraccarico
Manutenzione e pulizia	Pulire dopo ogni utilizzo, controllare regolarmente viti e filo
Sicurezza	Arresto di sicurezza, doppio isolamento, protezione lama
Pezzi di ricambio e riparabilità	Filo di taglio, protezione, testa intercambiabile disponibili nel servizio postvendita
Grado di protezione	IPX4 (resistente agli schizzi d'acqua)
Garanzia	2 anni (esclusi batteria e carica batterie)
Accessori inclusi	Guida filo, protezione lama, chiave di montaggio
Utilizzo consigliato	Giardini di medie dimensioni, prati, bordi

Domande frequenti - BBC231URDE MAKITA

Quale batteria utilizzare con il tagliaerba Makita BBC231URDE?

Utilizzare una batteria Makita LXT 18 V di serie compatibile (es. BL1830, BL1850).

Come sostituire il filo di taglio?

Scollegare la batteria, aprire la testa, rimuovere il filo usato, inserire il filo nuovo (diametro 2 mm) e rimontare la testa.

Il tagliaerba si surriscalda dopo 10 minuti di utilizzo, è normale?

Un leggero riscaldamento è normale, ma se diventa eccessivo, spegnere l'apparecchio, verificare le prese d'aria e lasciare raffreddare per 15 minuti.

Può tagliare rovi o erbe spesse?

È progettato per erba e erbacce sottili. Per i rovi, utilizzare una lama adatta (opzionale).

Come pulire il tagliaerba dopo l'uso?

Rimuovere la batteria, spazzolare i residui di erba, asciugare con un panno umido. Non utilizzare prodotti corrosivi.

Cosa fare se il filo non si srotola automaticamente?

Verificare che il filo non sia bloccato, che la bobina sia montata correttamente e che la testa non sia ostruita.

È vietato utilizzare questo tagliaerba sotto la pioggia?

Sì, è progettato per uso esterno ma non con tempo umido. Riporlo all'asciutto.

Come riporre l'apparecchio per l'inverno?

Pulirlo, rimuovere la batteria (conservarla separatamente a 20°C) e riporlo in un luogo asciutto al riparo dal gelo.

Il livello sonoro è fastidioso per il vicinato?

Con 82 dB(A), è paragonabile a un tosaerba elettrico. Utilizzarlo di giorno e rispettare gli orari locali.

Dove trovare pezzi di ricambio per questo modello?

Sul sito Makita o presso i rivenditori autorizzati. I pezzi comuni sono il filo, la testa e la protezione.

MANUALE UTENTE BBC231URDE MAKITA

I Decespugliatore a batteria/ Istruzioni per l'uso Tagliabordi a batteria

ITALIANO (Istruzioni originali)

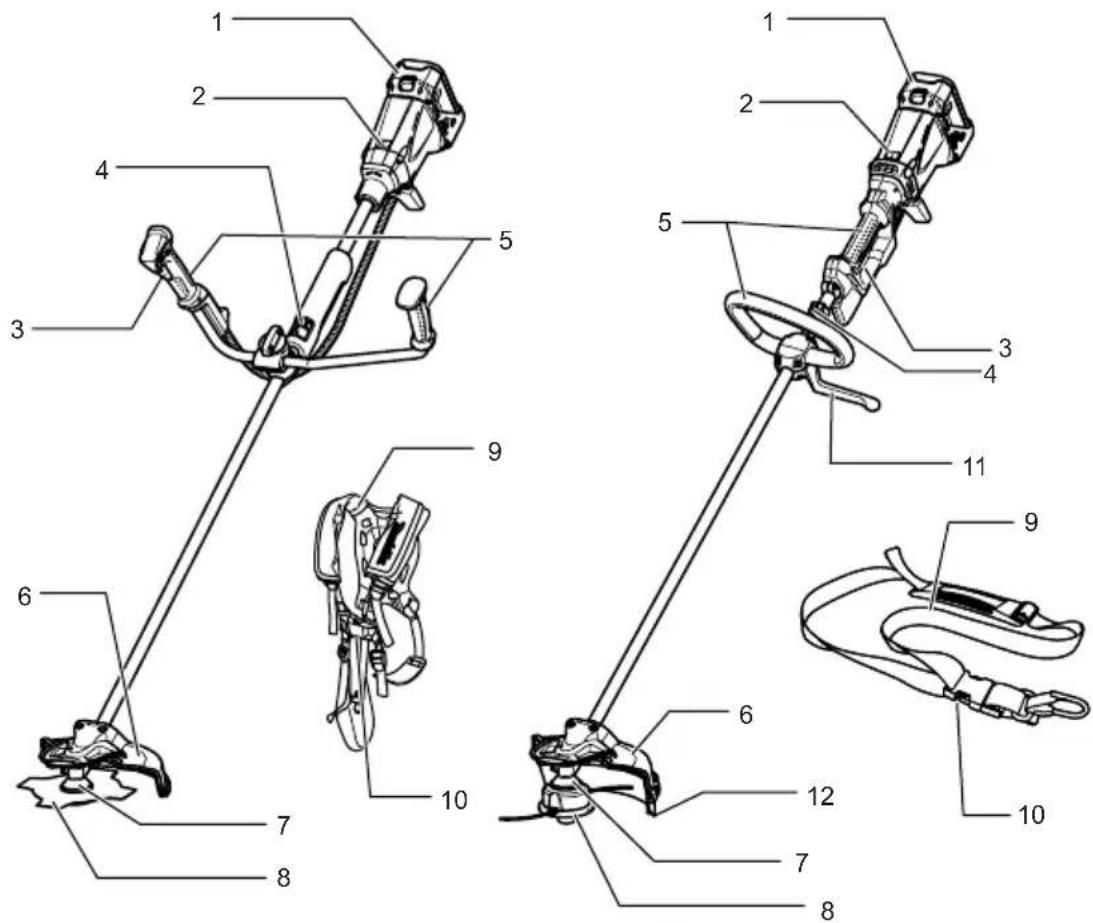

Spiegazione della vista generale

1. Area rossa	14. Lama da taglio	27. Fibbia
2. Pulsante scorrevole	15. Protezione	28. Scatola degli ingranaggi
3. Batteria	16. Testina da taglio in nylon	29. Foro per il grasso
4. Sicura di accensione	17. Estensione protezione	30. Coperchio
5. Interruttore di accensione	18. Due bulloni	31. Chiusure
6. Leva di inversione della rotazione	19. Coperchio protettivo	32. Premere
7. Leva di regolazione della velocità	20. Chiave esagonale	33. Bobina
8. Spia luminosa	21. Rondella ricevente	34. Per la rotazione verso sinistra
9. Area di taglio più efficace	22. Rondella morsetto	35. Tacche
10. Manopola	23. Anello conico	36. Occhielli
11. Morsetto impugnatura	24. Dado esagonale	37. Sporgenza (non rappresentata)
12. Molla di compressione	25. Perno filettato	38. Fessura dell'occhiello
13. Supporto impugnatura	26. Leva

CARATTERISTICHE TECNICHE

Modello BBC231U BBC300L
Tipo di impugnatura Impugnatura a manubrio Impugnatura ad anello
Velocità a vuoto	Alta 0 - 7.300 min	-1	0 - 6.600 min-1
	Bassa 0 - 5.300 min	-1	0 - 4.900 min-1
Lunghezza totale 1.880 mm 1.850 mm
Diametro lama da taglio		230 mm	-
Diametro di taglio con testina da taglio in nylon		-	300 mm
Peso netto		7,1 kg	5,9 kg
Tensione nominale		36 V CC

• Le caratteristiche tecniche riportate di seguito sono soggette a modifiche senza preavviso in virtù del nostro programma continuo di ricerca e di sviluppo.
• Le caratteristiche tecniche e le batterie possono differire da paese a paese.
• Peso, comprensivo di batteria, calcolato in base alla Procedura EPTA 01/2003

Simboli

END 008-1

Il seguente elenco riporta i simboli utilizzati per questo utensile. È importante comprenderne il significato prima di utilizzare l'utensile.

Prestare particolare cura e attenzione.

Leggere il manuale di istruzioni.

Pericolo; attenzione al lancio di oggetti.

La distanza tra l'utensile e gli osservatori deve essere di almeno 15 m.

Tenere a distanza gli osservatori.

Mantenere una distanza di almeno 15 m.

Evitare i contraccolpi.

Indossare elmetto, occhiali protettivi e cuffie antirumore.

Indossare guanti di protezione.

Indossare calzature pesanti con suola antiscivolo. Si consigliano scarpe di sicurezza con puntale in metallo.

......Evitare l'esposizione all'umidità.

...... Velocità massima ammissibile dell'utensile.

Cd Ni-MH Li-ion

Solo per i paesi UE

Non gettare le apparecchiature elettriche o le batterie tra i rifiuti domestici. In base alla Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e alla Direttiva Europea 2006/66/CE sulle batterie e gli accumulatori e sui rifiuti di batterie e di accumulatori, e la loro attuazione in conformità alle norme nazionali, le apparecchiature elettriche e le batterie esauste devono essere raccolte separatamente, al fine di essere riciclate in modo ecocompatibile.

Uso previsto

ENE 074-1

L'utensile è destinato al taglio di erba, erbacce, cespugli e sottobosco.

ISTRUZIONI PER LA SICUREZZA

GEB 068-1

⚠ AVVERTENZA! Leggere attentamente tutte le avvertenze di sicurezza e le istruzioni. La mancata osservanza delle istruzioni e delle avvertenze potrebbe provocare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze e le istruzioni per riferimenti futuri.

Istruzioni generali

1. Per garantire il corretto funzionamento, leggere il presente manuale di istruzioni onde acquisire familiarità con l'utensile. Un'informazione non sufficiente unita a un utilizzo improprio può mettere in pericolo gli utilizzatori e le altre persone presenti.
2. Si raccomanda di dare in prestito l'utensile solo a persone con provata esperienza nell'utilizzo di decespugliatori/tagliabordi. Consegnare sempre, insieme all'utensile, il presente manuale di istruzioni.
3. Gli utilizzatori alle prime armi sono tenuti a richiedere le istruzioni di base al rivenditore per familiarizzare con l'utilizzo di un decespugliatore/tagliabordi.
4. Non permettere mai di usare l'utensile a persone che non hanno familiarità con le presenti istruzioni, a bambini, a persone con disabilità fisiche, sensoriali o mentali, a persone con esperienza e conoscenze insufficienti. Le normative locali possono fissare un'età minima per l'utilizzatore.
5. Usare l'utensile con la massima cura e attenzione.
6. Usare l'utensile solo se si è in buone condizioni fisiche. Eseguire tutto il lavoro di taglio con calma e attenzione costanti. Adoperare il buonsenso e tenere presente che l'operatore o l'utilizzatore è responsabile di eventuali incidenti o pericoli che possono riguardare altre persone o le loro proprietà.
7. Non usare mai l'utensile dopo l'assunzione di alcol o farmaci, oppure se ci si sente stanchi o indisposti.
8. Spegnere immediatamente il motore se l'utensile mostra un qualsiasi problema o anomalia.
9. Spegnere l'utensile e rimuovere la batteria durante le pause e quando si lascia l'utensile incustodito. Collocare l'utensile in un luogo sicuro per prevenire pericoli per altre persone e danni al prodotto stesso.
10. Non forzare l'utensile. Il lavoro verrà svolto meglio e con minori rischi per la sicurezza personale rispettando la velocità per la quale è stato progettato.
11. Non eccedere le proprie possibilità. Mantenere sempre un equilibrio e un punto d'appoggio adeguati.

Uso previsto dell'utensile

1. Utilizzare correttamente l'utensile. Il decespugliatore/tagliabordi a batteria è destinato esclusivamente al taglio di erba, erbacce, cespugli e sottobosco. Non deve essere usato per nessun altro scopo, come la rifinitura dei bordi o la potatura delle siepi: può provocare lesioni.

Dispositivi di protezione personale

1. Indossare un abbigliamento adeguato. L'abbigliamento indossato deve essere funzionale e appropriato; ossia, deve essere aderente ma senza causare impedimenti. Non indossare gioielli o abiti che

potrebbero impigliarsi in cespugli o arbusti. Indossare una protezione per tenere raccolti i capelli lunghi.

1. Per evitare lesioni a testa, occhi, mani o piedi, oltre che per proteggere l'udito durante il lavoro, in fase d'uso dell'utensile è necessario indossare i seguenti dispositivi e indumenti protettivi. (Fig. 1)

2. Indossare sempre un elmetto quando vi sia rischio di caduta di oggetti. L'elmetto di protezione deve essere controllato periodicamente per verificare eventuali danni e deve essere sostituito almeno ogni 5 anni. Usare solo elmetti protettivi omologati.

3. Il visore dell'elmetto (o gli occhiali di protezione in alternativa) proteggono il volto da detriti e sassi volanti. Per prevenire lesioni agli occhi, indossare sempre occhiali di protezione o un visore durante l'uso dell'utensile.

4. Indossare adeguate protezioni contro il rumore per evitare danni all'udito (cuffie, tappi per le orecchie e così via). (Fig. 2)

5. Indossare una tuta da lavoro per proteggersi da sassi e detriti volanti. Si consiglia fortemente di indossare una tuta da lavoro integrale.

6. Guanti speciali di cuoio pesante fanno parte dell'equipaggiamento prescritto e devono sempre essere indossati durante l'uso dell'utensile.

7. Indossare sempre calzature pesanti con suola antiscivolo. Consentono la protezione da infortuni e garantiscono la corretta stabilità.

Sicurezza elettrica e della batteria

1. Evitare gli ambienti pericolosi. Evitare i luoghi bagnati o umidi e l'esposizione alla pioggia durante l'uso. Eventuali infiltrazioni di acqua nell'utensile aumentano il rischio di scosse elettriche.
2. Ricaricare solo utilizzando il caricabatteria specificato dal produttore. Un caricabatteria adatto per un tipo di batteria potrebbe creare il rischio di incendio se utilizzato con un'altra batteria.
3. Utilizzare gli utensili elettrici solo con le apposite batterie. L'uso di tipi diversi di batterie potrebbe provocare il rischio di lesioni e incendi.
4. Quando la batteria non viene utilizzata, evitare di tenerla a contatto con oggetti metallici, quali graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possano stabilire un contatto tra un terminale e l'altro. Cortocircuitare i terminali della batteria potrebbe causare ustioni o incendi.
5. In condizioni precarie, potrebbe fuoriuscire del liquido dalla batteria. In questo caso, evitare il contatto. In caso di contatto accidentale, lavare abbondantemente con acqua. In caso di contatto del liquido con gli occhi, rivolgersi a un medico. Il liquido fuoriuscito dalla batteria potrebbe provocare irritazioni o ustioni.
6. Non tentare di smaltire le batterie con il fuoco. La pila potrebbe esplodere. Controllare le normative locali vigenti per eventuali istruzioni speciali di smaltimento.
7. Non tentare di aprire o rompere la batteria. La fuoriuscita di elettrolita corrosivo può provocare lesioni a occhi e pelle. Non ingerire: rischio di intossicazione.

Avvio dell'utensile (Fig. 3)

1. Assicurarsi che non siano presenti bambini o altre persone in un raggio di 15 metri; fare anche attenzione alla presenza di animali nelle vicinanze

dell'area di lavoro. Altrimenti, interrompere l'utilizzo dell'utensile.

1. Prima dell'uso controllare sempre che l'utensile non presenti fattori di rischio per la sicurezza. Controllare la sicurezza dell'utensile da taglio, della protezione e degli interruttori/leve per assicurare la facilità e la correttezza di funzionamento. Controllare che le impugnature siano pulite e asciutte, quindi verificare la funzionalità dell'avviamento e dell'arresto.
2. Controllare le parti danneggiate prima di continuare a utilizzare l'utensile. Sottoporre ad accurato controllo le protezioni o altri pezzi danneggiati per stabilire se sono in grado di funzionare correttamente e per gli usi previsti. Verificare l'allineamento e l'eventuale inceppamento delle parti mobili, controllare che non vi siano pezzi danneggiati, parti montate in modo sbagliato o qualunque altra condizione che influisca sul corretto funzionamento. Le protezioni o altre parti danneggiate devono essere riparate o sostituite da centri di assistenza autorizzati, salvo quando diversamente indicato nel presente manuale.
3. Accendere il motore solo quando le mani e i piedi si trovano a debita distanza dall'utensile da taglio.
4. Prima dell'avviamento, assicurarsi che l'utensile da taglio non sia a contatto con oggetti duri come rami, pietre, ecc. poiché all'avvio l'utensile si metterà in rotazione.

Metodo di utilizzo

1. Operare solo in condizioni di buona illuminazione e visibilità. Durante la stagione invernale fare attenzione alle zone umide o scivolose, a neve e ghiaccio (rischio di scivolamento). Assicurarsi sempre di avere una buona presa a terra.
2. Prestare attenzione a non ferirsi piedi e mani con l'utensile da taglio.
3. Non eseguire tagli a un'altezza superiore a quella della cintura.
4. Non utilizzare mai l'utensile mentre ci si trova su una scala.
5. Non arrampicarsi mai sugli alberi per eseguire operazioni di taglio con l'utensile.
6. Non lavorare mai su superfici instabili.
7. Rimuovere sabbia, pietre, chiodi, ecc. dall'area di lavoro. Corpi estranei possono danneggiare l'utensile da taglio e causare pericolosi contraccolpi.
8. Nel caso in cui l'utensile da taglio urti pietre o altri oggetti duri, spegnere immediatamente il motore e ispezionare l'utensile da taglio.
9. Controllare l'utensile da taglio frequentemente e con regolarità per verificare la presenza di danni (rilevare eventuali piccole fratture picchiettando leggermente).
10. Prima di iniziare il taglio, l'utensile da taglio deve aver raggiunto la piena velocità operativa.
11. Prima di iniziare a utilizzare l'utensile, indossare sempre la cintura a spalla, agganciata all'utensile, e regolarla adeguatamente. È fondamentale regolare la cintura a spalla in base alla corporatura dell'utilizzatore per prevenire l'affaticamento durante l'uso.

12. Reggere sempre l'utensile con entrambe le mani durante l'utilizzo. Non tenere mai l'utensile con una mano sola durante l'utilizzo. Assicurarsi sempre di avere una buona presa a terra.

13. L'utensile da taglio deve essere dotato dell'apposita protezione. Non utilizzare mai l'utensile se le protezioni sono danneggiate o non collocate in posizione.

14. Durante l'uso devono essere impiegati tutti i sistemi di sicurezza e le protezioni forniti con il prodotto.
15. Non usare l'utensile per colpire, battere, ecc. le erbacce o materiali simili nel tentativo di tagliarli.
16. Tranne che in caso di emergenza, non lasciar cadere o gettare l'utensile a terra: potrebbe danneggiarsi gravemente.
17. Per spostare l'utensile, sollevarlo sempre completamente dal suolo.

18. Rimuovere sempre la batteria dall'utensile:

19. quando si lascia incustodito l'utensile;

20. prima di rimuovere un'ostruzione;
21. prima di controllare, pulire o eseguire qualsiasi operazione sull'utensile;
22. dopo aver colpito un corpo estraneo;

- se l'utensile inizia a vibrare in modo anomalo.

1. Assicurarsi sempre che le prese d'aria siano libere da detriti.

Contraccolpo (colpo di lama)

1. Durante l'utilizzo è possibile che si verifichi un contraccolpo incontrollato (colpo di lama). (Fig. 4)
2. Questo avviene in particolare durante i tentativi di taglio all'interno di un segmento di lama compreso tra ore 12 e ore 2.
3. Non utilizzare mai l'utensile all'interno di un segmento tra ore 12 e ore 2.
4. Non applicare questo segmento della lama da taglio a oggetti solidi, quali cespugli e alberi, con un diametro superiore a 3 cm, altrimenti la lama da taglio verrà deviata con notevole forza, provocando il rischio di infortuni.

Prevenzione dei contraccolpi

Tenere presente i punti seguenti per evitare contraccolpi:

1. L'utilizzo all'interno di un segmento della lama compreso tra ore 12 e ore 2 presenta pericoli positivi, soprattutto se vengono utilizzati utensili da taglio in metallo. (Fig. 5)
2. Le operazioni di taglio all'interno di un segmento della lama compreso tra ore 11 e ore 12, o tra ore 2 e ore 5, devono essere effettuate esclusivamente da operatori esperti e soltanto a loro rischio e pericolo.
3. È possibile un taglio agevole, quasi senza contraccolpi, all'interno di un segmento di lama compreso tra ore 9 e ore 11.

Utensili da taglio

1. Utilizzare solamente l'utensile da taglio corretto per il lavoro in corso.
2. Per tagliare materiali spessi come erbacce, erba alta, cespugli, arbusti, sottobosco, fratte ecc. (max. 2 cm di diam. di spessore), eseguire il lavoro di taglio facendo ruotare omogeneamente l'utensile in semicerchi da destra verso sinistra (come se fosse una falce fienaia).

Istruzioni per la manutenzione

1. Verificare le condizioni dell'utensile, in particolare dell'utensile da taglio, dei dispositivi di protezione e della cintura a spalla, prima di iniziare il lavoro.
2. Prestare particolare attenzione alle lame da taglio, che devono essere adeguatamente affiliate.
3. Spegnere il motore e rimuovere la batteria prima di eseguire lavori di manutenzione, sostituire/affilare gli utensili da taglio o pulire il prodotto o l'utensile da taglio.
4. Controllare che non ci siano dispositivi di fissaggio allentati o parti danneggiate, come incrinature, nell'accessorio di taglio.
5. Osservare le istruzioni di lubrificazione e sostituzione degli accessori.
6. Quando l'utensile non viene utilizzato, conservarlo al coperto, in un luogo asciutto, non raggiungibile o chiuso a chiave, fuori dalla portata dei bambini. Provvedere alla pulizia e manutenzione dell'utensile prima di riporlo.
7. Utilizzare solamente parti e accessori di ricambio raccomandati dal produttore.
8. Ispezionare ed eseguire regolarmente la manutenzione dell'utensile, soprattutto prima e dopo ciascun utilizzo. Far riparare il prodotto solo presso un centro di assistenza autorizzato.
9. Tenere le impugnature asciutte, pulite e prive di olio e grasso.

CONSERVARE QUESTE ISTRUZIONI.

AVVERTENZA:

NON lasciare che la familiarità acquisita con il prodotto (dovuta all'uso ripetuto) provochi l'inosservanza delle regole di sicurezza per il presente utensile. L'USO IMPROPRIO o la mancata osservanza delle norme di sicurezza contenute in questo manuale di istruzioni può provocare lesioni personali gravi.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA ENC 007-4

RELATIVE ALLA BATTERIA

1. Prima di utilizzare la batteria, leggere tutte le istruzioni e gli avvisi di sicurezza relativi a (1) caricabatteria, (2) batteria e (3) prodotto utilizzato con la batteria.
2. Non smontare la batteria.
3. Se il tempo di funzionamento è diventato eccessivamente breve, non utilizzare l'utensile. Potrebbero verificarsi surriscaldamenti, ustioni o esplosioni.
4. In caso di contatto dell'elettrolita della batteria con gli occhi, sciacquare con acqua fresca e rivolgersi immediatamente a un medico. Potrebbero verificarsi danni permanenti alla vista.
5. Non cortocircuitare la batteria. (1) Non toccare i terminali della batteria con materiale in grado di condurre elettricità.

(2) Evitare di conservare le batterie a contatto con oggetti metallici quali chiodi, monete e così via.
(3) Non esporre le batterie all'acqua o alla pioggia. Un cortocircuito può provocare un elevato flusso di corrente, surriscaldamento, ustioni o una scarica a scintilla.

1. Non conservare l'utensile e la batteria a una temperatura superiore a 50 °C (122 °F).
2. Non smaltire le batterie danneggiate o esaurite bruciandole. Se esposte al fuoco, le batterie possono esplodere.
3. Non far cadere o colpire la batteria.
4. Non utilizzare la batteria se è caduta o ha urtato contro altri oggetti.

CONSERVARE QUESTE ISTRUZIONI.

Suggerimenti per il prolungamento della durata della batteria

1. Ricaricare la batteria prima che sia completamente scarica. Se si nota una diminuzione di potenza dell'utensile, interrompere il lavoro e ricaricare la batteria.
2. Non ricaricare una batteria già completamente carica. In caso contrario, la durata operativa della batteria potrebbe ridursi.
3. Caricare la batteria in ambienti con temperatura compresa tra 10 °C e 40 °C (50 °F - 104 °F). Prima di caricare una batteria surriscaldata, lasciarla raffreddare.

DESCRIZIONE DELLE PARTI

1 Batteria 7 Scatola degli ingranaggi
2 Spia luminosa 8 Utensile da taglio
3 Interruttore di accensione 9 Cintura a	spalla
4 Staffa (punto di sospensione) 10 Fibbia
5 Impugnatura 11 Barriera
6 Protezione utensile da taglio 12 Esten	sione protezione

DESCRIZIONE FUNZIONALE

ATTENZIONE:

- Prima di regolare o controllare le funzioni dell'utensile, verificare sempre di averlo spento e di aver rimosso la batteria.

Installazione o rimozione della batteria (Fig. 6)

• Prima di inserire o rimuovere la batteria, spegnere sempre l'utensile.
• Per rimuovere la batteria, estrarla dall'utensile facendo scorrere il pulsante sulla parte frontale della batteria.
• Per inserire la batteria, allineare la linguetta sulla batteria con la scanalatura dell'alloggiamento e farla scorrere fino a raggiungere la posizione corretta. Inserire sempre la batteria fino a quando si blocca in posizione con uno scatto. Se l'area rossa del lato superiore del pulsante è ancora visibile, la batteria non è completamente inserita. Inserirla fino a quando l'area rossa non è più visibile. In caso contrario la batteria può fuoriuscire accidentalmente dalla macchina e

provocare lesioni all'operatore o a eventuali osservatori.

- Non applicare una forza eccessiva per inserire la batteria. Se la batteria non scorre agevolmente, la manovra di inserimento non è corretta.

Azionamento dell'interruttore di accensione

ATTENZIONE:

- Prima di inserire la batteria nell'utensile, controllare se l'interruttore di accensione funziona correttamente e ritorna alla posizione "SPENTO" una volta rilasciato. (Fig. 7 e 8)

La sicura previene l'azionamento involontario dell'interruttore di accensione.

Per accendere l'utensile, premere la sicura e tirare l'interruttore di accensione. Per aumentare la velocità dell'utensile, aumentare la pressione sull'interruttore di accensione. Per spegnere l'utensile, rilasciare l'interruttore di accensione.

Azionamento della leva di inversione della rotazione

AVVERTENZA:

- Accertarsi sempre che l'utensile sia spento e che la batteria sia disinserita prima di procedere alla rimozione di erbacce o materiali simili rimasti impigliati nell'utensile da taglio e che non si riesce a rimuovere nonostante l'utilizzo della leva di inversione della rotazione.

ATTENZIONE:

• Prima di azionare l'utensile, controllare sempre la direzione di rotazione impostata.
• Utilizzare la leva di inversione della rotazione solo quando l'utensile è completamente fermo. Modificare la direzione di rotazione prima dell'arresto può danneggiare l'utensile. (Fig. 9 e 10)

Questo prodotto è dotato di una leva di inversione della rotazione che consente di modificare la direzione di rotazione per rimuovere le erbacce rimaste impigliate nell'utensile da taglio. Premere la leva di inversione della rotazione dal lato A se si desidera una rotazione in senso

antiorario (normale), dal lato B se si desidera una rotazione in senso orario (invertita).

Nella modalità di rotazione invertita, l'utensile si arresta automaticamente dopo breve tempo dall'accensione.

Modifica della velocità (Fig. 11 e 12)

Utilizzando la leva di regolazione della velocità è possibile preselezionare due tipi di velocità.

Per modificare la velocità, girare la leva di regolazione della velocità su "1" per velocità bassa e "2" per velocità alta.

Sistema di protezione batteria/motore

La batteria e l'utensile sono dotati di sistemi di protezione che riducono o interrompono automaticamente il flusso di corrente per garantirne una maggiore durata. In caso di sovraccarico, il sistema abbassa la velocità di rotazione per proteggere il motore. In tale caso, le seguenti due spie luminose non si illuminano e non lampeggiano.

In condizioni di normale funzionamento, le varie indicazioni delle due spie luminose sono le seguenti.

(Fig. 13)

		Stato Cosa fare
- Lampeggiante La batteria è quasi esaurita.			Sostituire la batteria con una completamente carica.
- Accesa		Il sistema di protezione della batteria sta spegnendo l'utensile, la batteria è scarica.	Sostituire la batteria con una completamente carica.
Lampeggiante -		Il sistema di protezione da sovraccarico sta spegnendo l'utensile, qualcosa ha bloccato il motore.	Rilasciare l'interruttore di accensione e rimuovere la causa del blocco o del sovraccarico del motore. Se l'utensile da taglio è bloccato da erbacce o materiali simili rimasti impigliati, rimuovere sempre la batteria prima di procedere alla rimozione.
Accesa -		Il sistema di protezione da surriscaldamento sta spegnendo l'utensile, che si è surriscaldato.	Lasciare spento l'utensile per qualche tempo.
Lampeggiante Lampeggiante Malfunzionamento elettrico o elettronico			Rivolgersi al centro di assistenza autorizzato di zona per la riparazione.

Testina da taglio in nylon (accessorio opzionale per le macchine dotate di lama da taglio)

ATTENZIONE:

- Non battere la testina quando ruota a più di 4.500 min ^-1 o quando è in fase di arresto. (Fig. 14)

La testina da taglio in nylon è una testina tagliabordi doppia con meccanismo di avanzamento del filo a battitura.

Battere la testina da taglio in nylon contro il suolo per far uscire più filo durante l'utilizzo dell'utensile. Il filo verrà automaticamente tagliato alla lunghezza giusta dalla lama posizionata sull'estensione della protezione.

NOTA:

Se non si riesce ad estrarre il filo di nylon battendo la testina, riavvolgere o sostituire il filo seguendo le procedure descritte in "Manutenzione".

MONTAGGIO

ATTENZIONE:

• Prima di eseguire qualsiasi operazione sull'utensile, verificare sempre di averlo spento e di aver rimosso la batteria.
• Avviare l'utensile solo al termine del montaggio.

Installazione dell'impugnatura (solo per il modello con impugnatura a manubrio) (Fig. 15)

Allentare la manopola.

Posizionare l'impugnatura tra il morsetto e il supporto relativi.

Regolare l'impugnatura a un'angolazione che consenta una posizione di lavoro comoda, quindi serrare correttamente la manopola con le mani.

Installazione della protezione (Fig. 16 e 17)

AVVERTENZA:

• Utilizzare soltanto le combinazioni utensile da taglio/protezione come indicato sotto. La mancata osservanza di questa precauzione può provocare lesioni gravi. Non utilizzare mai l'utensile senza la protezione.
• Il diametro esterno della lama da taglio deve essere di 230 mm. Non usare mai lame dal diametro esterno maggiore di 230 mm.

Fissare la protezione al morsetto con i due bulloni, come illustrato. Stringere i bulloni destro e sinistro in maniera uguale.

Impiego con la testina da taglio in nylon

ATTENZIONE:

• Prestare attenzione a non ferirsi sulla lama che serve a tagliare il filo di nylon sul lato interno dell'estensione della protezione.
• Assicurarsi di spingere l'estensione della protezione fino al suo completo inserimento. (Fig. 19)

Fissare la protezione al morsetto con i due bulloni, come illustrato. Stringere i bulloni destro e sinistro in maniera uguale.

Montare l'estensione della protezione facendola scorrere in posizione dal lato della protezione, come illustrato.

NOTA:

- Rimuovere al primo utilizzo il nastro adesivo rimasto attaccato sulla lama che taglia il filo di nylon, sull'estensione della protezione. (Fig. 20)

Per rimuovere l'estensione della protezione, applicare un cacciavite a taglio nella tacca sulla protezione, spingere e far scorrere al contempo l'estensione della protezione.

Installazione della lama da taglio

ATTENZIONE:

• Usare solo lame da taglio originali Makita.
• La lama da taglio deve essere ben affilata e priva di incrinature o rotture. Se durante il lavoro la lama da taglio urta contro una pietra, arrestare il motore e controllare immediatamente la lama.
• Affilare o sostituire la lama da taglio dopo ogni tre ore di utilizzo.
• Indossare sempre i guanti per maneggiare la lama da taglio.
• Applicare sempre il coperchio della lama quando l'utensile non è in uso e durante il trasporto.
• Il dado di serraggio della lama da taglio (con la rondella a molla) è una parte usurabile. Se sulla rondella a molla compaiono segni di usura o deformazione, sostituire il dado. Rivolgersi al centro di assistenza autorizzato di zona per ordinarlo.

Per sostituire facilmente la lama da taglio, capovolgere l'utensile. (Fig. 21)

Per smontare la lama da taglio, inserire la chiave esagonale attraverso il foro nel coperchio protettivo e nella scatola degli ingranaggi.

Ruotare la rondella ricevente fino a che non rimanga bloccata con la chiave esagonale. Allentare il dado esagonale (filetto sinistro) con la chiave a bussola e rimuovere il dado, l'anello conico, la rondella del morsetto e la chiave esagonale. (Fig. 22)

Montare la lama da taglio sull'albero in modo che la guida della rondella ricevente si inserisca nel foro dell'asta nella lama. Rimontare la rondella del morsetto e l'anello conico e fissare la lama da taglio con il dado esagonale con una coppia di serraggio da 13 a 23 Nm tenendo ferma la rondella ricevente con la chiave esagonale. (Fig. 23) Assicurarsi che la lama sia rivolta verso l'alto.

Installazione della testina da taglio in nylon

ATTENZIONE:

• Quando si usa la testina da taglio in nylon, montare sempre non solo la protezione ma anche l'estensione della protezione.
• Usare solo testine da taglio in nylon originali Makita.
• Se durante il lavoro la testina da taglio in nylon urta contro una pietra, arrestare il motore e controllare immediatamente la testina da taglio.

Per sostituire facilmente la testina da taglio in nylon, capovolgere l'utensile. (Fig. 24)

Inserire la chiave esagonale attraverso il foro nel coperchio protettivo e nella scatola degli ingranaggi e ruotare la rondella ricevente fino a che non rimane bloccata con la chiave esagonale. Montare la testina da taglio in nylon direttamente sul perno filettato e stringere girando in senso antiorario. Rimuovere la chiave esagonale.

Per smontare la testina da taglio in nylon, girare la testina in senso orario tenendo ferma la rondella ricevente con la chiave esagonale.

USO

Utilizzo corretto del prodotto (con impugnatura a manubrio)

Postura corretta

AVVERTENZA:

- Posizionare sempre l'utensile alla propria destra in modo da avere sempre il manico dell'impugnatura sinistra davanti a sé. Una postura corretta riduce il rischio di lesioni provocate dai contraccolpi. (Fig. 25) Disporre la cintura a spalla come illustrato e agganciare saldamente l'utensile alla propria destra in modo da avere sempre il manico dell'impugnatura sinistra davanti a sé.

Aggancio della cintura a spalla (Fig. 26)

Indossare la cintura a spalla sulla schiena e allacciarla fino a udire lo scatto. Assicurarsi che non possa essere tolta senza prima essere slacciata. Agganciare l'utensile come illustrato.

Regolare la lunghezza della cintura in modo che la lama da taglio rimanga parallela al suolo a un'altezza di 10-30 cm.

Rimozione (Fig. 27)

In caso di emergenza, premere con forza la leva della fibbia per togliersi la cintura e l'utensile.

AVVERTENZA:

- In tale circostanza prestare particolare attenzione nel mantenere il controllo dell'utensile. Impedire che l'utensile venga deviato verso l'operatore o chiunque si trovi nelle vicinanze. La mancata osservanza di questa precauzione comporta il rischio di lesioni gravi.

Utilizzo corretto del prodotto (con impugnatura ad anello)

Postura corretta

AVVERTENZA:

- Posizionare sempre l'utensile alla propria destra in modo da avere sempre il manico della barriera davanti a sé. Una postura corretta riduce il rischio di lesioni provocate dai contraccolpi. (Fig. 28)

Disporre la cintura a spalla come illustrato e agganciare saldamente l'utensile alla propria destra in modo da avere sempre la barriera davanti a sé.

Aggancio della cintura a spalla (Fig. 29)

Agganciare la cintura a spalla alla spalla sinistra facendo passare all'interno la testa e il braccio destro. Allacciare la cintura all'unità gancio fino a udire lo scatto. Assicurarsi che non possa essere tolta senza prima essere slacciata. Agganciare l'utensile come illustrato.

Regolare la lunghezza della cintura in modo che la lama da taglio rimanga parallela al suolo a un'altezza di 10 - 30 cm.

Rimozione (Fig. 30)

In caso di emergenza, premere con forza la leva di rimozione di emergenza.

AVVERTENZA:

- In tale circostanza prestare particolare attenzione nel mantenere il controllo dell'utensile. Impedire che l'utensile venga deviato verso l'operatore o chiunque si trovi nelle vicinanze. La mancata osservanza di questa precauzione comporta il rischio di lesioni gravi.

MANUTENZIONE

ATTENZIONE:

• Prima di effettuare controlli o operazioni di manutenzione, verificare sempre di aver spento l'utensile e di aver rimosso la batteria.
• Evitare assolutamente di usare benzina, diluenti, solventi, alcol o sostanze simili. In caso contrario, potrebbero verificarsi scoloriture, deformazioni o incrinature.

Ingrassaggio della scatola degli ingranaggi (Fig. 31)

Inserire del grasso (Shell Alvania 2 o equivalente) nella scatola degli ingranaggi attraverso l'apposito foro ogni 30 ore (il grasso originale Makita può essere acquistato dai rivenditori Makita).

Sostituzione del filo di nylon

AVVERTENZA:

• Rilasciare l'interruttore di accensione e rimuovere la batteria prima di sostituire il filo di nylon.
• Assicurarsi che il coperchio della testina da taglio in nylon sia fissato correttamente sull'alloggiamento, come descritto di seguito. La mancata osservanza di questa precauzione può provocarne il distacco e, quindi, lesioni gravi. (Fig. 32)

Premere sulle chiusure dell'alloggiamento verso l'interno per sollevare il coperchio, quindi estrarre la bobina e rimuovere il filo di nylon residuo su di essa. (Fig. 33) Agganciare il centro di un nuovo filo di nylon nella tacca al centro della bobina, in modo che una delle estremità del filo sia più lunga dell'altra di circa 80 mm.

Avvolgere quindi strettamente entrambe le estremità attorno alla bobina, nella direzione di rotazione della testina (le indicazioni LH ed RH sul fianco della bobina indicano rispettivamente la rotazione a sinistra e a destra). (Fig. 34)

Avvolgere tutto il filo, tranne 100 mm, lasciando le estremità temporaneamente agganciate alla tacca sul fianco della bobina. (Fig. 35)

Montare la bobina nel suo alloggiamento, in modo che le scanalature e le sporgenze su di essa corrispondano a quelle sull'alloggiamento. Mantenere il lato con le lettere sulla bobina in alto, in modo che sia visibile. Sganciare quindi le estremità del filo dalla loro posizione temporanea e passarle attraverso gli occhielli, in modo che fuoriescano dall'alloggiamento. (Fig. 36)

Allineare la sporgenza sul lato inferiore del coperchio con le fessure degli occhielli. Spingere quindi con forza il coperchio sull'alloggiamento per fissarlo. Assicurarsi che le chiusure si estendano completamente sul coperchio.

Per mantenere la SICUREZZA e L'AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altra operazione di manutenzione o regolazione devono essere eseguiti dai centri di assistenza autorizzati Makita utilizzando sempre parti di ricambio Makita.

RISOLUZIONE DEI PROBLEMI

Prima di richiedere la riparazione, condurre autonomamente un'ispezione. Se si rileva un problema

non affrontato nel manuale, evitare di smontare l'utensile. Rivolgersi invece ai centri di assistenza autorizzati Makita, utilizzando per le riparazioni sempre ricambi Makita.

Problema di funzionamento Causa	Azione
Il motore non si avvia.	La batteria non è inserita. Inserire la batteria.
	Problema della batteria (sottotensione)	Ricaricare la batteria. Se la ricarica non è efficace, sostituire la batteria.
	Il sistema di guida non funziona correttamente.	Rivolgersi al centro di assistenza autorizzato di zona per la riparazione.
Il motore si arresta poco dopo l'avvio.	La rotazione è invertita.	Cambiare la direzione di rotazione con la leva di inversione della rotazione.
	La batteria è quasi scarica.	Ricaricare la batteria. Se la ricarica non è efficace, sostituire la batteria.
	Surriscaldamento.	Lasciare spento l'utensile per qualche tempo.
La rotazione non raggiunge la velocità giusta.	La batteria è inserita in modo scorretto.	Inserire la batteria seguendo le istruzioni del presente manuale.
	La batteria si sta esaurendo.	Ricaricare la batteria. Se la ricarica non è efficace, sostituire la batteria.
	Il sistema di guida non funziona correttamente.	Rivolgersi al centro di assistenza autorizzato di zona per la riparazione.
L'utensile da taglio non ruota:Arrestare immediatamente l'utensile.	Un corpo estraneo, come un ramo, è incastrato tra la protezione e l'utensile da taglio.	Rimuovere il corpo estraneo.
	Il dado di serraggio della lama da taglio è allentato.	Stringere correttamente il dado seguendo le istruzioni del presente manuale.
	La lama da taglio è piegata. Sostituire la lama da taglio.	lama da taglio.
	Il sistema di guida non funziona correttamente.	Rivolgersi al centro di assistenza autorizzato di zona per la riparazione.
Vibrazione anomala:Arrestare immediatamente l'utensile.	Un'estremità del filo di nylon si è spezzata.	Battere la testina da taglio in nylon contro il suolo per far uscire più filo durante l'utilizzo dell'utensile.
	La lama da taglio è piegata, incrinata o consumata.	Sostituire la lama da taglio.
	Il dado di serraggio della lama da taglio è allentato.	Stringere correttamente il dado seguendo le istruzioni del presente manuale.
	La lama da taglio non è fissata correttamente.
	Il sistema di guida non funziona correttamente.	Rivolgersi al centro di assistenza autorizzato di zona per la riparazione.
L'utensile da taglio e il motore non si arrestano:Rimuovere immediatamente la batteria.	Malfunzionamento elettrico o elettronico.	Rimuovere la batteria e rivolgersi al centro di assistenza autorizzato di zona per la riparazione.

ACCESSORI

ATTENZIONE:

• Si raccomanda di usare questi accessori per l'utensile Makita descritto in questo manuale. L'uso di qualsiasi altro accessorio potrebbe provocare lesioni personali. Utilizzare gli accessori esclusivamente per l'uso dichiarato.
  Per l'assistenza e ulteriori informazioni su tali accessori, rivolgersi al centro di assistenza Makita di zona.
• Lama da taglio
  • Testina da taglio in nylon

• Accessorio tagliasiepi per pergolati

• Accessorio sega per pergolati

• Accessorio coltivatore
• Batteria e caricabatteria originali Makita

Per il modello BBC231U

Rumore

ENG 104-2

Il tipico livello di rumore ponderato "A" è determinato in conformità con la norma ISO 22868:

Livello di pressione sonora (LpA): 79,7 dB (A) Variazione (K): 2,5 dB (A)

Il livello acustico in funzionamento può superare 80 dB (A).

Indossare delle cuffie antirumore.

Vibrazione ENG 244-1

Il valore di emissione delle vibrazioni è determinato in conformità con le norme ISO 22867, EN 786:

Emissione di vibrazioni ( a_h ): 2,5 m/s ² o inferiore

Variazione (K): 1,5 m/s²

Per il modello BBC300L

Rumore

ENG 104-2

Il tipico livello di rumore ponderato "A" è determinato in conformità con la norma EN 786:

Livello di pressione sonora (LpA): 79,3 dB (A)

Variazione (K): 2,5 dB (A)

Il livello acustico in funzionamento può superare 80 dB (A).

Indossare delle cuffie antirumore.

Vibrazione

ENG 244-1

Il valore di emissione delle vibrazioni è determinato in conformità con la norma EN 786:

Emissione di vibrazioni (a _h ): 2,5 m/s ² o inferiore

Variazione (K): 1,5 m/s²

Solo per i paesi europei ENH 021-5

Dichiarazione di conformità CE

Makita Corporation, in qualità di produttore

responsabile, dichiara che gli utensili Makita indicati di seguito:

Denominazione dell'utensile:

Decespugliatore a batteria

N. modello/Tipo: BBC231U

Caratteristiche tecniche: vedere la tabella

"CARATTERISTICHE TECNICHE".

appartengono a una produzione in serie e

sono conformi alle seguenti direttive europee:

2000/14/CE, 2006/42/CE

Sono inoltre prodotti in conformità con gli standard o i

documenti standardizzati riportati di seguito:

EN 60745, ISO 11806

La documentazione tecnica viene conservata dal

rappresentante autorizzato Makita in Europa, ovvero:

Makita International Europe Ltd.,

La procedura di valutazione della conformità richiesta

dalla Direttiva 2000/14/CE è stata effettuata secondo quanto specificato nell'allegato V.

Livello di potenza sonora misurato: 93,6 dB

Livello di potenza sonora garantito: 95 dB

16 ottobre 2009

Tomoyasu Kato

Direttore

Makita Corporation

Solo per i paesi europei

ENH 212-10

Dichiarazione di conformità CE

Makita Corporation, in qualità di produttore

responsabile, dichiara che gli utensili Makita indicati di seguito:

Denominazione dell'utensile:

Tagliabordi a batteria

N. modello/Tipo: BBC300L

Caratteristiche tecniche: vedere la tabella

"CARATTERISTICHE TECNICHE".

appartengono a una produzione in serie e

sono conformi alle seguenti direttive europee:

2000/14/CE, 2006/42/CE

Sono inoltre prodotti in conformità con gli standard o i documenti standardizzati riportati di seguito:

EN 60745, EN 60335

La documentazione tecnica viene conservata dal

rappresentante autorizzato Makita in Europa, ovvero:

Makita International Europe Ltd.,

La procedura di valutazione della conformità richiesta

dalla Direttiva 2000/14/CE è stata effettuata secondo

quanto specificato nell'allegato VIII.

Ente competente:

Stein D-51105 Köln, n. identificazione 0197

Livello di potenza sonora misurato: 91,3 dB

Livello di potenza sonora garantito: 93 dB

16 ottobre 2009

Tomoyasu Kato

Direttore

Makita Corporation
