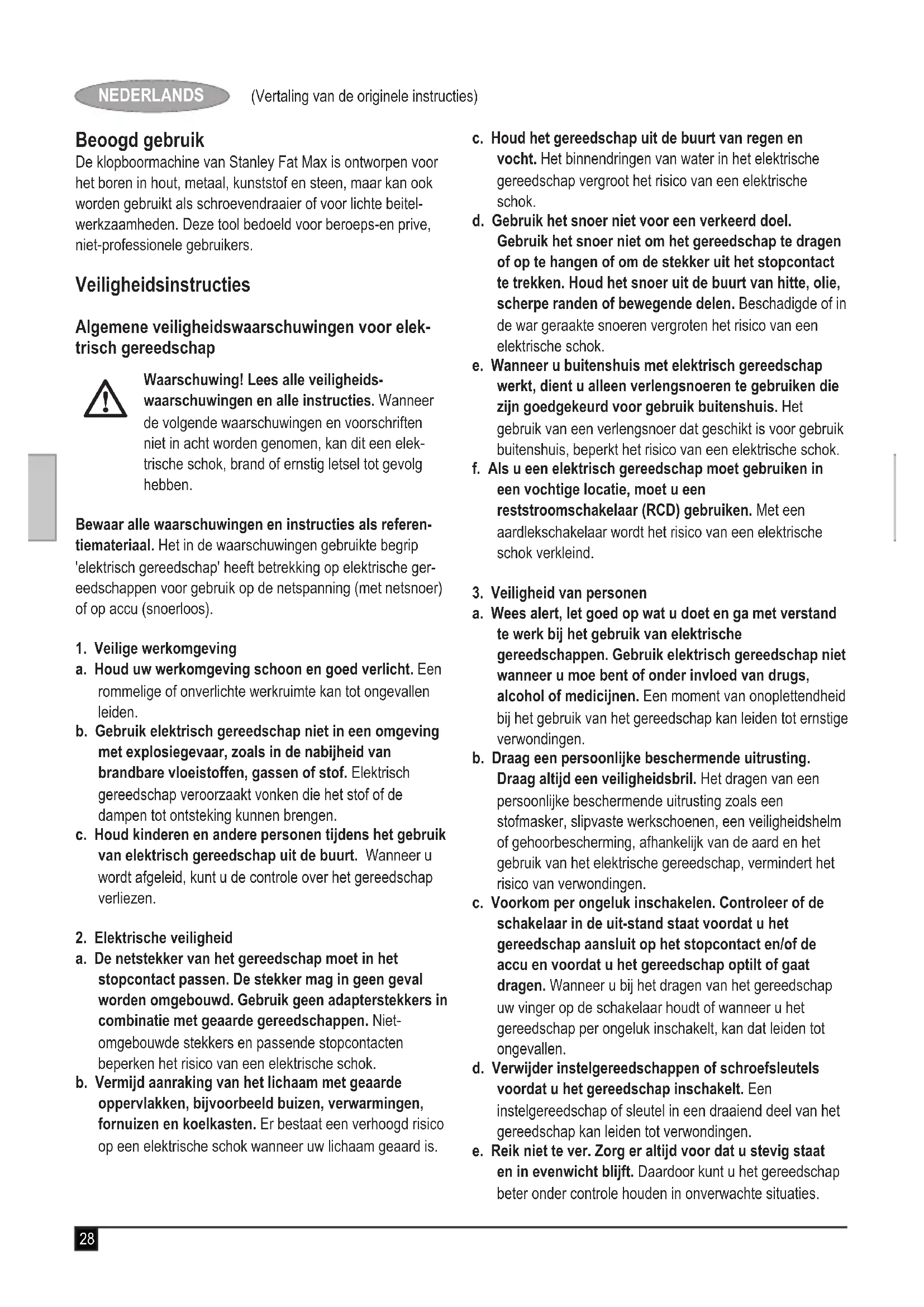

GEBRUIKSAANWIJZING FatMax FME1250 STANLEY

De klopboormachine van Stanley Fat Max is ontworpen voor het boren in hout, metaal, kunststof en steen, maar kan ook worden gezruikt als schroevendraier of voor lichte beitelwerkzaamheden. Deze tool bedoeld voor beroeps-en prive, Niet-professionele gebruikers.

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle veiligheids-waarschuwingen en alle instructies. Wanneer de volgende waarschuwingen en voorschriften nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies als referen-tiematerialiaal. Het in de waarschuwingen gebruekte begrip 'elektrisch gereedschap' heeft betrekking op elektrische gereedschappen voor gebruik op de netspanning (met netsnoer) of op accu (snoerloos).

1. Veilige werkomgeving
   a. Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkruimte kan tot oncevallen leiden.
   b. Gebruik elektrisch gereedschap nicht in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen tot ontsteking können brengen.
   c. Houd kinderen en andere personenijdens het gebruik van elektrisch gereedschap uit de buurt. Wanneru wordt afgeleid,kest u de controle over het gereedschap verliezen.

2. Elektrische verilgheit

a. De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden omgebouwd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Nietomgebouwde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b. Vermijd aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanner uw lichaam geaard is.

c. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d. Gebruik het snoer Niet voor een verkeerd doel. Gebruik het snoer Niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok.
e. Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die zich goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, beperkt het risico van een elektrische schok.
f. Als u een elektrisch gereedschap moet gebruiken in een vochtige locatie, moet u een reststroomschakelaar (RCD) gebruiken. Met een aardlekschakelaar worden het risico van een elektrische schok verkleind.

a. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap nicht wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan leiden tot ernstige verwondingen.
b. Draag een persoonlijke beschemende uitrusting. Draag algijd een veiligheidsbril. Het dragen van een persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c. Voorkom per ongeluk inschakelen. Controller of de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op het stopcontact en/of de accu en voordat u het gereedschap optilt of gaat dragen. Wanner u bij het dragen van het gereedschap uw vinger op de schakelaar houdt of wanner u het gereedschap per ongeluk inschakelt, kan dat leiden tot ongevallen.
d. Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan leiden tot verwondingen.
e. Reik Niet te ver. Zorg er altijd voor dat u stevig staat en in evenwicht blijft. Daardoor sunt u het gereedschap beter onder controle honden in onverwachtete situatuies.

f. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.
g. Wanneer stofafzigings- of stofopvangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van stofopvangvoorzieningen beperkt het gevaar door stof.
4. Gebruik en onderhoud van elektrisch gereedschap
a. Overbelast het gereedschap Niet. Gebruik voor uw toepassing het waarvoor bestemde elektrische gereedschap. Met het geschikte elektrische gereedschap werkt u better en veiligiber binnen het aangegeven capaciteitsbereik.
b. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c. Trek de stekker uit het stopcontact en/of verwijder de accu uit het elektrisch gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Met deze voorzorgsmaatregel voorkomt u onbedoeld starten van het gereedschap.
d. Bewaar nicht-gebruike elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap nicht gebruiken door Personen die er nicht vertrouwd mee zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wanner deze worden gebruikt door onervaren Personen.
e. Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet klemmen, en of er onderdelen zodenig+zijn gebroken of beschadigd dat de werkinq van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gezruikt. Veel ongevallen wordenveroorzaakt door slecht onderhoven elektrisch gereedschap.
f. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zichn gemakkelijker te geleiden.
g. Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bedoelde toepassingen kan leiden tot gevaarlijke situatuies.

5. Service

a. Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden de veiligheid van het gereedschap gewaarborgd.

Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Aanvullende veiligheidswaarschuwingen voor klop- en beitelboormachines

Gebruik gehoorbeschemers. Door het geluid van het gereedschap kan uw gehoor worden beschadigd.
Gebruik de extra handgrepen die bij het gereedschap worden geleverd. Als u de controle over het gereedschap verliest, kan dat letsel veroorzaken.
Houd het gereedschap vast bij de geisoleerde gree-poppervlakken als u een handeling uitvoert waar bij het snijdende hulpstuk met onzichtbare draden of met het eigena snoer in aanraking kan komen. Als een draad onder spanning worden geraakt door het snijdende hulpstuk, komen onbedekte metalen onderdelen van het gereedschap onder spanning te staan en krijgt u een schok.
Gebruik nooit een beitelhulpstuk in de draaimodus. Het hulpstuk komt vast te zitten in het materiaal en de boormachine za draaien.
Zet het werkstuk met klemmen of een andere praktische manier vast op een stabel platform. Als u het werkstuk met de hand of gegen uw lichaam vasthoudt, is het Niet stabel en kunt u de controle over het gereedschap verliezen.
Controlleraar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort.
Raak de punt van een boor Niet meteen na het boren aan. Dit kan heetন.
Dit gereedschap mag Niet worden gebruikt door Personen (waaronder kinderen) die lichamelijk of geestelijk mindervalide zichn of die geen ervaring met of kennis van dit gereedschap hebben, tenzij ze onder toezurecht staan of instructies krijgen wat betreft het gebruik van het gereedschap van een persoon die verantwoordelijk is voor hun veiligheid. Houd toezurecht op kinderen omervoort te zorgen dat zichniet met het apparaat gaan spelen.
In deze instructiehandleiding worden ingegaan op het beoogde gebruik. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelin-gen met dit gereedschap dan die in deze gebruikershandleiding worden aanbevolen, kan leiden tot persoonlijk letsel en/of schade aan eigendommen.

Gebruik een gezichts- of stofmasker als de werkzaamheden stof of rondvliegende snippers tot gevolg hebben.

Veiligheid van anderen

Dit apparaat mag Niet worden gebruikt door Personen (waaronder kinderen) met een lichamelijke of geestelijkke beperking of die geen ervaring met of kennis van dit apparaat hebben, tenzij ze onder toezicht staan of instructies krijgen wat betreft het gebruik van het apparaat van een person die verantwoordelijk is voor hun verilgheid.
Houd toezicht op kinderen om ervoor te zorgen dat zij nicht met het apparaat gaan spelen.

Overige risico's

Er können zich tijdens het gebruik van het gereedschap ook andere risico's voordoen, die misschien Niet in de bijgevoegde veiligheidswaarschuwingen worden vermeld. Deze risico's können zich voordoen als gevolg van onoordeelkundig gebruik, langdurig gebruik, enz.

Zelfs als de veiligheidsvoorschriften in acht worden genommen en de veiligheidsvoorzieningen worden geimplementeerd, können bepaalde risico's Niet worden vermeden. Deze omvatten:

Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen.
Verwondingen die worden veroorzaakt bij hetervangen van onderdelen, bladen of accessoires.
Verwondingen die wordenveroorzaakt door langdurig gebruik van het gereedschap. Als u langere periodes met het gereedschap werkt, is het raadzaam om regelmatig een pauze in te階段en.
Gehoorbeschadiging.
Gezondheidsrisico's als geolg van het inademen van stof dat door gebruik van het gereedschap wordenveroorzaakt (bijvoorbeeldijdens het werken met hout, vooral eiken, beuken en MDF.)

Trillingen

De aangegeven waarden voor trillingssemissie in de technische gegevens en de conformiteitsverklaring zijn gemeten conform een standardtestmethode die door EN 60745 worden geboden. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingssemissie kan ook worden gezruikt bij een voorlopige bepaling van blootstelling.

Waarschuwing! De waarde voor trillingssemissie tijdens het werkelijkke gebruik van het gereedschap kan verschillen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap worden gebruikt. Het trillingsniveau kan hoger worden dan het aangegeven niveau.

Wanner de bloatstelling aan trillingen worden vastgesteld teneinde veiligheidsmaatregelen te bepalen die worden vereist door 2002/44/EG ter bescherming van personen die tijdens hun werk regelmatig elektrische gereedschappen gebruiken, moet bij een schatting van de bloatstelling aan trillingen rekening worden gehonden met de werkelijke omstandigheden van het gebruik en de manier waarop het gereedschap worden gebruikt. Daarbij moet ook rekening worden gehonden met alle stappen in de gebruikscyclus, zoals het moment waarop het gereedschap worden uitgeschakeld en wanner het gereedschap stationair loopt alsook de aanlooptijd.

Labels op het gereedschap

Het apparatus is voorzien van de volgende pictogrammen:

Waarschuwing! De gebruiker moet de instructiehandleiding lezen om het risico op letsel te verminderen.

Dit gereedschap is dubbel geisoleerd. Een aardaansluiting isARAOMNIEODAKELijk. Controller altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

Als het netsnoor is beschadigd, moet dit, om ongelukken te voorkomen, worden verrangen door de fabrikant of in een Stanley Fat Max-servicecentrum.

Onderdelen

Dit gereedschap kan de volgende onderdelen bevatten:

1. Aan/uit-schakelaar
2. Keuzeknop voor snelheid
3. Knop voor boormodus
4. Knop voor gebruiksmodus
5. Gereedschaphouder
6. Zijgreep
7. Diepteregelaar
8. Smeerdeksel

Monteren

Waarschuwing! Zorg voor aanvang van de montage dat het apparaat is uitgeschakeld en de netstekker is losgekoppeld van hetlichtnet.

Aanbrengen van de zichgreep (fig. A)

Draai de greed linksom totdat u de zichgreep (6) maar de voorkant van het gereedschap kunt schuiven, zoals aangegeven.
Draai de zijgreep in de gewenste stand.
Zet de zijgreprep vast door de greep rechtsom te draaien.

Diepteregelaar bevestigen en instellen (fig. A)

Draai de knop los (9).
Plaats de diepteregelaar (7) zoals aangegeven in het bevestigingsgat.
Stel de diepteregelaar (7) in op de gewenste stand. De maximale boordiepte is gelijk aan de afstandussen de punt van de boorbit en de voorkant van de diepteregelaar.
Draai de knop (9) vast.

Een hulpstuk aanbrengen (fig. B - D)

Reinig en smeer de schacht (10) van het hulpstuk.
Trek de huls terug (11) en plaats de schacht in de gereedschaphouder (5).
Druk het hulpstuk waar beneden en draai dit een beetje totdat het in de sleuven past.
Trek aan het hulpstuk om te controlleren of dit juist is vergrendeld. Voor de klopfunctie要去 het hulpstuk in de gereedschaphouder meerere centimeters in de lengterichting kannen bewegen.
Als u het hulpstuk wilt verwijderen, trekt u de huls (11) terug en verwijdert u het hulpstuk.

Spanknop met sleutel (fig. D)

Open de spanknop door de huls (12) linksom te draaien.
Plaats de bitschacht (13) in de spanknop.
Plaats de spanknopsleutel (14) in elk gat (15) aan de zijkant van de spanknop en draai deze rechtsom totdat de spanknop stevig vast zit.

Gebruik

Waarschuwing! Laat het gereedschap in zichn eigén tempo werken. Niet overbelasten.

Waarschuwing! Controlleraar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort.

Waarschuwing! Gebruik geen beitel wonneer het gereedschap in de draaimodus staat.

De gebruiksmodus selecteren (fig. F)

Het gereedschap kan in drie gebruiksmodi worden gebruikt.

Om de modus te selecteren, draait u de knop voor de boormodus (3) maar de gewenste stand, zoals aangegeven met de symbolen.
Om de modus te selecteren, drukt de ontgrendelingsknop (16) in en draait u de knop voor de boormodus (4) maar de gewenste stand, zoals aangegeven met de symbolen.

Boren

Als u in staal, hout of plastic wilt boren of schroeven wilt indraaien, stelt u de knop voor de gebruiksmodus (4) in op de stand en de knop voor de boormodus (3) op de stand

Klopboren

Als u wilt klopboren in metselwerk en beton, stelt u de knop voor de gebruiksmodus (4) in op de stand 山 en de knop voor de boormodus (3) op de stand Tijdens het klopboren, moet het gereedschap Niet terugslaan, maar soepel lopen. Verhoog indien nodig de snugheid.

Hameren

Voor hameren met spilvergrendeling en voor lichte beitel- en bikwerkzaamheden, stelt u de knop voor de gebruiksmodus (4) in op de stand en de knop voor de boormodus (3) op de stand
Draai de beitel maar de gewenste stand wonneur u wisselt van klopboren maar beitelen. Wonneer het schakelenussen modi lastig gaat, moet u de beitel een beetje draaien om de spilvergrendeling in te schakelen.

In- en uitschakelen

U kurz de vereiste snelheid selecteren door de keuzeknop voor snelheid (2) te draaien.
Druk de aan/uit-schakelaar (1) in om het gereedschap in te schakelen.
Laat de aan-uitschakelaar los om het gereedschap uit te schakelen.

Borstelindicator (fig. E)

Dit gereedschap bevat een geintegreerd systeem waarmee de status van de borstels worden gecontroleerd.

Groen borstelindicatorlampje (17). De borstels zich in goede staat.
Rood borstelindicatorlampje (18). De borstels zich verzleten en moeten worden verrangen. Stuur uw gereedschap terug maar een geauthoriseerd Stanley Europe-servicecentrum om de borstels te verrangen.

Accessoires

Uw Stanley Fat Max-gereedschap/-apparaat (met netsnoer/snoerloos) is ontworpen om gedurende langereijd te functioneren met een minimum aan onderhoud. U kurz het gereedschapaar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap regelmatin schoonmaakt.

Onderhoud

Uw Stanley Europe-gereedschap/-apparaat (met netsnoer/snoerloos) is ontworpen om gedurende langereijd te functioneren met een minimum aan onderhoud. U kurz het gereedschapaar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap regelmatin schoonmaakt.

Waarschuwing! Doe algtd het volgende voordat u onderhouds- of reinigingswerkzaamheden aan het gereedschap (met snoer/snoerloos) uitvoert.

Schakel het gereedschap/apparaat UIT en trek de stekkeruit het stopcontact.
Reinig regelmatig de ventilatieopengen van het gereedschap/apparaat/lader met een zachte borstel of droge doek.
Reinig de behuizing van de motor regelmatig met een vochtige doek. Gebruik geen schuur- of oplosmiddel.
Open regelmatig de spanknop en tik erop om eventueel stof uit het binnenste te verwijderen (indien van toepassing).

Netstekker verrangen (alleen Verenigd Koninklijk en Ierland)

Als er een neue netstekker moet worden aangebracht:

Gooi de oude stekker op verantwoorde wijze weg.
Verbind de bruine draad met de spannings-/fasepool in de neue stekker.
Verbind de blauwe draad met de nul-/neutraalpool.

Waarschuwing! De aardepool hoeft nicht te worden aangesloten. Volg de bevestigingsinstructies die met hoogwaardige stekkers worden meegeleverd. Aanbevolen zekering: 5 A.

Milieu

Apareinzameling.Dit product mag nicht met normalaalhuishoudelijkafvalwordenweggegooid.

Mocht u op een dag constateren dat het Stanley Fat Max-product aan verranging toe is of dat u het apparaat Niet meer nodig hebt,gooi het product dan Niet bij het restafval. Het product valt onder de categorie voor elektrische apparaten.

Gescheiden inzameling van gebruekte producten en verpakkingsmaterialen maakt het möglichk materialen te recycleren en opnieuw te gebruiken. Hergebruik van gerecicleerde materialen zorgt voor minder milieuvervuiling en dringt de vraag maar grondstoffen terug.

Plaatselijke verordeningen können voorzien in gescheden inzameling van huishoudelijkke elektrische producten via gemeentelijkke stortplaatsen of via de leverancier bij wie u een新产品 aanschaft.

Stanley Europe biedt de mogelijkheid tot het recyclen van afgedankte Stanley Fat Max-producten. Om gebruik te makes van deze service, dient u het productaar een van onsze servicecentra te sturen, die de inzameling voor ons verzorgen.

U kunt het adres van het dichtstbijzijnde Stanley Europe-servicecentrum opvragen via de adressen op de weiterijde van deze handleiding. U kunt ook een lijst van Stanley Europe-servicecentra en meer informatie over unsere klantenservice vinden op het volgende internetadres: www.2helpU.com

Technische gegevens

		FME1250 (Type 1)
Ingangsspanning V	AC	230
Opgenomen vermogen W		1250
Onbelast toerental min	-1	0-850
Slagsnelheid min	-1	0-4100
Impactenergie per slag volgens EPTA-Procedure 05/2009	j	3.2
Gewicht	kg	5.4
Max. boorvermogen
Beton mm		32
Staal mm		13
Hout mm		40

Geluidsdrukniveau volgens EN 60745:

Geluidsdruk (LpA) 93 dB(A), meetonzekerheid (K) 3 dB(A)

Geluidsvermögen (LwA) 104 dB(A), meetonzekerheid (K) 3 dB(A)

Totale trillingswaarden (som triaxvector) volgens EN 60745:

Met klopboor in beton boren \( \left( {a}_{h,{HD}}\right) {14.2}\mathrm{\;m}/{\mathrm{s}}^{2} \) ,onzekerheid (K) \( {1.5}\mathrm{\;m}/{\mathrm{s}}^{2} \)

Beitelen \( \left( {a}_{h,\text{ Che }}\right) {13.6}\mathrm{\;m}/{\mathrm{s}}^{2} \) ,onzekerheid (K) \( {1.5}\mathrm{\;m}/{\mathrm{s}}^{2} \)

EG-conformiteitsverklaring

MACHINERICHTLIJN

CE

FME1250

Stanley Europe verklaart dat deze producten, die+zijn beschre-ven bij "Technische gegevens",voldoen aan: 2006/42/EG,EN 60745-1,EN 60745-2-6

Deze producten voldoen tevens aan richtlijn 2004/108/EG en 2011/65/EU. Neem voor meer informatie contact op met Stanley Europe op het volgende adres of raadpleeg dechter-zijde van de handleiding.

Neem voor meer informatie contact op met Stanley Europe op het volgende adres of raadpleeg dechterzijde van de handleiding.

Ondergetekende is verantwoordelijk voor de compilationie van het technische bestand en geeft deze verklaring namens Stanley Europe af.

Kevin Hewitt

Stanley Europe heeft vertrouwen in haar producten en biedt een uitstekende garantie voor professionele gebruikers van het product. Deze garantieverklaring is een aanvulling op, en vormt op geen enkele wijze een beperking van, uw contractuele rechten als private Niet-professionele gebruiker. De garantie geldt in de lidstatesen van de Europese Unie en de Europese Vrijhandelsassociatie.

EEN JAAR VOLLEDIGE GARANTIE

Als uw Stanley Fat Max-product binnen 12 maanden na aankoop defect raakt ten gevolge van materiaal- of constructie-fouten, dan garandeert Stanley Europe de koseloze verrang-ing van defecte onderdelen, de reparatie van het product of -aar eigen inzicht- de verranging van het product, indien worden voldaan aan de volgende voorwaarden:

Het product is moet misbruikt en is gebruikt in naleving van de instructiehandleiding.
Het product is blootgesteld aan redelijkerwijs te verwachten slijtage of gebruik;
Er zich geen reparaties of pogingen tot reparatie uitgevoerd door nicht-geauthoriseerde Personen.
Bewijs van aanschaf kan worden getoond.
Het Stanley Fat Max product wordt compleet geretourn-eerd met alle originele onderdelen

Indien u een claim wilt indieren, neemt u contact op met uw verkooppunt, gaat u maar uw dichtstbijzijnde Stanley Fat Max-centrum (u vindt het adres in de Stanley Stanley Fat Max -catalogus) of neemt u contact op met de StanleyFat Max-vestiguing waarvan het adres worden vermeld in deze handleiding. Er is ook een lijst van Stanley Fat Max -servicecentra en meer informatie over once klantenservice te vinden op het volgende internetadres:www.stanley.eu/3
